2013 Seat Exeo ST Betriebsanleitung (in German)

87
Cockpit
Geschwindigkeitswarnung 1 
Wenn das Symbol  aufleuchtet, bedeutet dies, dass die Fahrgeschwindig-
keit die eingestellte Geschwindigkeit überschritten hat. Fahren Sie langsa-
mer ⇒ Seite 88. 
Leuchtweitenregulierung defekt 
Das Aufleuchten dieses Symbols  bedeutet, dass die dynamische Leucht-
weitenregulierung defekt ist. Bitte suchen Sie einen Fachbetrieb auf, um die
dynamische Leuchtweitenregulierung reparieren zu lassen. 
Kurvenfahrlicht* defekt 
 Kurvenfahrlicht defekt
Das Aufleuchten dieses Symbols  bedeutet, dass das Kurvenfahrlicht de-
fekt ist. Bitte suchen Sie einen Fachbetrieb auf, um die Scheinwerfer bzw.
das Steuergerät für das Kurvenfahrlicht instand setzen zu lassen. 
Waschwasserstand niedrig 
Wenn das Symbol  aufleuchtet, füllen Sie bitte das Waschwasser für die
Scheibenwaschanlage und für die Scheinwerferwaschanlage* wieder auf
⇒  Seite 252. Geschwindigkeitswarnung 2 
Wenn das Symbol
 aufleuchtet, bedeutet dies, dass die Fahrgeschwindig-
keit die eingestellte Geschwindigkeit der Warnschwelle überschritten hat.
Fahren Sie langsamer ⇒ Seite 88. 
Batteriespannung nicht korrekt 
Wenn das Symbol  aufleuchtet, suchen Sie bitte einen Fachbetrieb auf
und lassen die folgenden Komponenten überprüfen:
● Keilrippenriemen
● Zustand der Batterie
Auch auf die Kontrollleuchte für den Generator ⇒ Seite 74 achten.
Lampenausfallkontrolle 
Die Lampenausfallkontrolle überwacht die Lampen am Fahr-
zeug auf Funktion. Wird im Fahrzeug eine fehlerhafte Lampe erkannt bzw. ist eine Lampe aus-
gefallen, wird während der ersten 5 Sekunden zusammen mit dem Symbol
für die Lampenausfallkontrolle  ein erklärender Text angezeigt. Ist bei-
spielsweise die Funktion des Blinkers hinten links gestört, erscheint im Dis-
play des Kombiinstruments folgender Hinweis für den Fahrer: Blinker hinten links
Nach Ablauf der 5 Sekunden erlischt dieser zusätzliche Hinweis. Wenn Sie
den Fahrhinweis erneut einblenden möchten, drücken Sie kurz die CHECK-
Taste. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

88Cockpit
Die Fehlfunktion der im Fahrhinweis genannten Lampe kann unterschiedli-
che Gründe haben:
● Die Glühlampe ist defekt ⇒ Seite 285.
● Die Sicherung ist „durchgebrannt“ ⇒ Seite 284.
● Die Leitungsverbindungen sind defekt.
Der Lampenersatz muss nicht in einem Fachbetrieb vorgenommen werden,
was jedoch bei einem Ersatz von Xenon-Lampen empfohlen wird.
LED-Leuchten
Bei einem Ausfall der Funktionen der LED-Beleuchtung (Light Emitting Dio-
de – Leuchtdiode) muss die komplette Leuchte ausgetauscht werden.
Der Lampenausfall wird erst dann angezeigt, wenn die von der LED-Leuchte
ausgeführte Funktion vollständig ausfällt. Es kann vorkommen, dass eine
der LEDs ausfällt und kein Fehler angezeigt wird, weil die Funktion an sich
weiterhin ausgeführt werden kann.
ACHTUNG
● Glühlampen stehen unter Druck und können bei einem Lampenwech-
sel platzen - Verletzungsgefahr!
● Bei Gasentladungslampen* (Xenon-Licht) muss mit dem Hochspan-
nungsteil sachgemäß umgegangen werden. Andernfalls besteht Lebens-
gefahr!
 Geschwindigkeitswarnanlage* 
Einführung
Die Geschwindigkeitswarnanlage hilft Ihnen, unter einer be-
stimmten Höchstgeschwindigkeit zu bleiben.
Abb. 57 Im Bildschirm:
Geschwindigkeitswarn-
anlage
Die Geschwindigkeitswarnanlage warnt den Fahrer, wenn er eine zuvor ab-
gespeicherte Höchstgeschwindigkeit überschreitet. Sobald die Geschwin-
digkeit den abgespeicherten Wert um etwa 10 km/h überschreitet, ertönt
ein akustisches Warnsignal. Gleichzeitig erscheint im Display ein Warnsym-
bol ⇒ Abb. 57.
Die Geschwindigkeitswarnanlage hat zwei Warnschwellen, die unabhängig
voneinander funktionieren und etwas verschiedene Aufgaben haben:
Warnschwelle 1 
Bei Warnschwelle 1 kann die Höchstgeschwindigkeit während der Fahrt ein-
gestellt werden. Die Einstellung gilt bis zum Ausschalten der Zündung,
wenn sie nicht vorher geändert oder gelöscht wird. 

89
Cockpit
Das Geschwindigkeitswarnsymbol im Display  der Warnschwelle 1
⇒ Abb. 57 erscheint beim Überschreiten der gespeicherten Höchstge-
schwindigkeit. Es erlischt wieder, wenn die Geschwindigkeit unter die ge-
speicherte Höchstgeschwindigkeit verringert wird.
Das Warnsymbol erlischt außerdem, wenn die Geschwindigkeit für mindes-
tens 10 Sekunden um etwa 40 km/h über die gespeicherte Höchstge-
schwindigkeit erhöht wird. Die gespeicherte Höchstgeschwindigkeit wird
dadurch aber nicht gelöscht.
Warnschwelle 1 einstellen ⇒ Seite 89.
Warnschwelle 2 
Bei Warnschwelle 2 kann die maximale Geschwindigkeit nur bei ausge-
schalteter Zündung eingestellt oder gelöscht werden. Das Einspeichern der
Warnschwelle 2 ist zu empfehlen, wenn der Fahrer grundsätzlich an eine be-
stimmte Höchstgeschwindigkeit erinnert werden möchten. Beispiele sind
das Fahren in einem Land mit genereller Geschwindigkeitsbeschränkung
oder eine vorgeschriebene Höchstgeschwindigkeit bei Winterreifen.
Das Geschwindigkeitswarnsymbol der Warnschwelle 2  erscheint beim
Überschreiten der gespeicherten Höchstgeschwindigkeit im Display. Es er-
lischt im Unterschied zu Warnschwelle 1 nur dann, wenn die Geschwindig-
keit wieder unter die gespeicherte Höchstgeschwindigkeit verringert wird.
Warnschwelle 2 einstellen ⇒ Seite 90.
Hinweis
Unabhängig von der Geschwindigkeitswarnanlage sollten Sie die Einhal-
tung der gesetzlich vorgeschriebenen Höchstgeschwindigkeit mit Hilfe des
Tachometers überwachen. Warnschwelle 1 einstellen
Warnschwelle 1 wird mit der CHECK-Taste gesetzt.
Abb. 58 Ausschnitt aus
Kombiinstrument:
CHECK-Taste
Höchstgeschwindigkeit speichern
– Fahren Sie mit der gewünschten Höchstgeschwindigkeit.
– Die CHECK-Taste so lange drücken, bis das Symbol ⇒ Abb. 57
erscheint.
Höchstgeschwindigkeit löschen
– Fahren Sie mit mindestens 5 km/h.
– Drücken Sie die CHECK-Taste länger als 2 Sekunden.
Das erfolgreiche Speichern der Höchstgeschwindigkeit wird beim Loslassen
der Taste durch ein kurzes Aufleuchten des Geschwindigkeitswarnsymbols
 im Display angezeigt. Die Höchstgeschwindigkeit bleibt so lange gespei-
chert, bis sie durch einen erneuten kurzen Knopfdruck geändert wird oder
bis sie durch einen langen Knopfdruck gelöscht wird. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

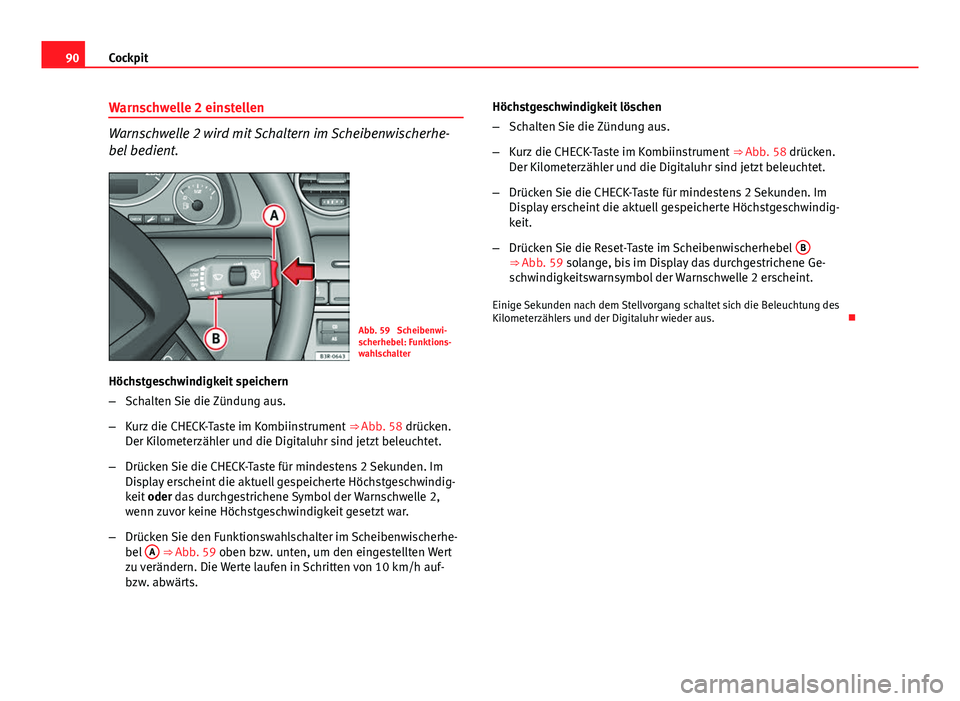

90Cockpit
Warnschwelle 2 einstellen
Warnschwelle 2 wird mit Schaltern im Scheibenwischerhe-
bel bedient.
Abb. 59 Scheibenwi-
scherhebel: Funktions-
wahlschalter
Höchstgeschwindigkeit speichern
– Schalten Sie die Zündung aus.
– Kurz die CHECK-Taste im Kombiinstrument ⇒ Abb. 58 drücken.
Der Kilometerzähler und die Digitaluhr sind jetzt beleuchtet.
– Drücken Sie die CHECK-Taste für mindestens 2 Sekunden. Im
Display erscheint die aktuell gespeicherte Höchstgeschwindig-
keit oder das durchgestrichene Symbol der Warnschwelle 2,
wenn zuvor keine Höchstgeschwindigkeit gesetzt war.
– Drücken Sie den Funktionswahlschalter im Scheibenwischerhe-
bel A
⇒ Abb. 59 oben bzw. unten, um den eingestellten Wert
zu verändern. Die Werte laufen in Schritten von 10 km/h auf-
bzw. abwärts. Höchstgeschwindigkeit löschen
–
Schalten Sie die Zündung aus.
– Kurz die CHECK-Taste im Kombiinstrument ⇒ Abb. 58 drücken.
Der Kilometerzähler und die Digitaluhr sind jetzt beleuchtet.
– Drücken Sie die CHECK-Taste für mindestens 2 Sekunden. Im
Display erscheint die aktuell gespeicherte Höchstgeschwindig-
keit.
– Drücken Sie die Reset-Taste im Scheibenwischerhebel B
⇒ Abb. 59 solange, bis im Display das durchgestrichene Ge-
schwindigkeitswarnsymbol der Warnschwelle 2 erscheint.
Einige Sekunden nach dem Stellvorgang schaltet sich die Beleuchtung des
Kilometerzählers und der Digitaluhr wieder aus. 

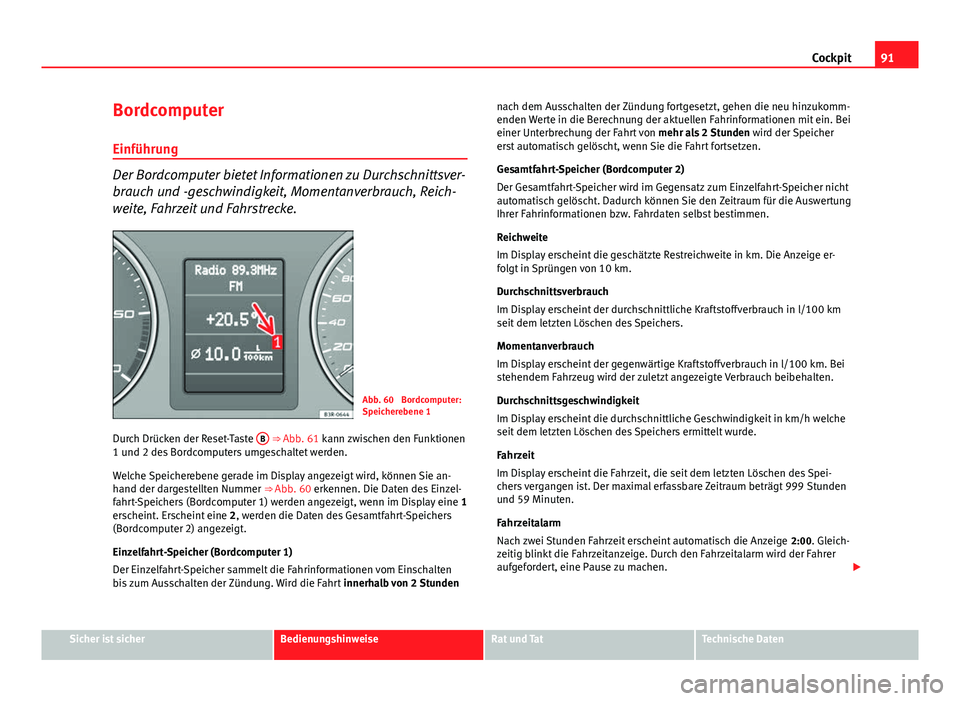

91
Cockpit
Bordcomputer
Einführung
Der Bordcomputer bietet Informationen zu Durchschnittsver-
brauch und -geschwindigkeit, Momentanverbrauch, Reich-
weite, Fahrzeit und Fahrstrecke.
Abb. 60 Bordcomputer:
Speicherebene 1
Durch Drücken der Reset-Taste B

⇒  Abb. 61 kann zwischen den Funktionen
1 und 2 des Bordcomputers umgeschaltet werden.
Welche Speicherebene gerade im Display angezeigt wird, können Sie an-
hand der dargestellten Nummer ⇒ Abb. 60 erkennen. Die Daten des Einzel-
fahrt-Speichers (Bordcomputer 1) werden angezeigt, wenn im Display eine 1
erscheint. Erscheint eine 2, werden die Daten des Gesamtfahrt-Speichers
(Bordcomputer 2) angezeigt.
Einzelfahrt-Speicher (Bordcomputer 1)
Der Einzelfahrt-Speicher sammelt die Fahrinformationen vom Einschalten
bis zum Ausschalten der Zündung. Wird die Fahrt innerhalb von 2 Stundennach dem Ausschalten der Zündung fortgesetzt, gehen die neu hinzukomm-
enden Werte in die Berechnung der aktuellen Fahrinformationen mit ein. Bei
einer Unterbrechung der Fahrt von
mehr als 2 Stunden wird der Speicher
erst automatisch gelöscht, wenn Sie die Fahrt fortsetzen.
Gesamtfahrt-Speicher (Bordcomputer 2)
Der Gesamtfahrt-Speicher wird im Gegensatz zum Einzelfahrt-Speicher nicht
automatisch gelöscht. Dadurch können Sie den Zeitraum für die Auswertung
Ihrer Fahrinformationen bzw. Fahrdaten selbst bestimmen.
Reichweite
Im Display erscheint die geschätzte Restreichweite in km. Die Anzeige er-
folgt in Sprüngen von 10 km.
Durchschnittsverbrauch
Im Display erscheint der durchschnittliche Kraftstoffverbrauch in l/100 km
seit dem letzten Löschen des Speichers.
Momentanverbrauch
Im Display erscheint der gegenwärtige Kraftstoffverbrauch in l/100 km. Bei
stehendem Fahrzeug wird der zuletzt angezeigte Verbrauch beibehalten.
Durchschnittsgeschwindigkeit
Im Display erscheint die durchschnittliche Geschwindigkeit in km/h welche
seit dem letzten Löschen des Speichers ermittelt wurde.
Fahrzeit
Im Display erscheint die Fahrzeit, die seit dem letzten Löschen des Spei-
chers vergangen ist. Der maximal erfassbare Zeitraum beträgt 999 Stunden
und 59 Minuten.
Fahrzeitalarm
Nach zwei Stunden Fahrzeit erscheint automatisch die Anzeige 2:00. Gleich-
zeitig blinkt die Fahrzeitanzeige. Durch den Fahrzeitalarm wird der Fahrer
aufgefordert, eine Pause zu machen. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

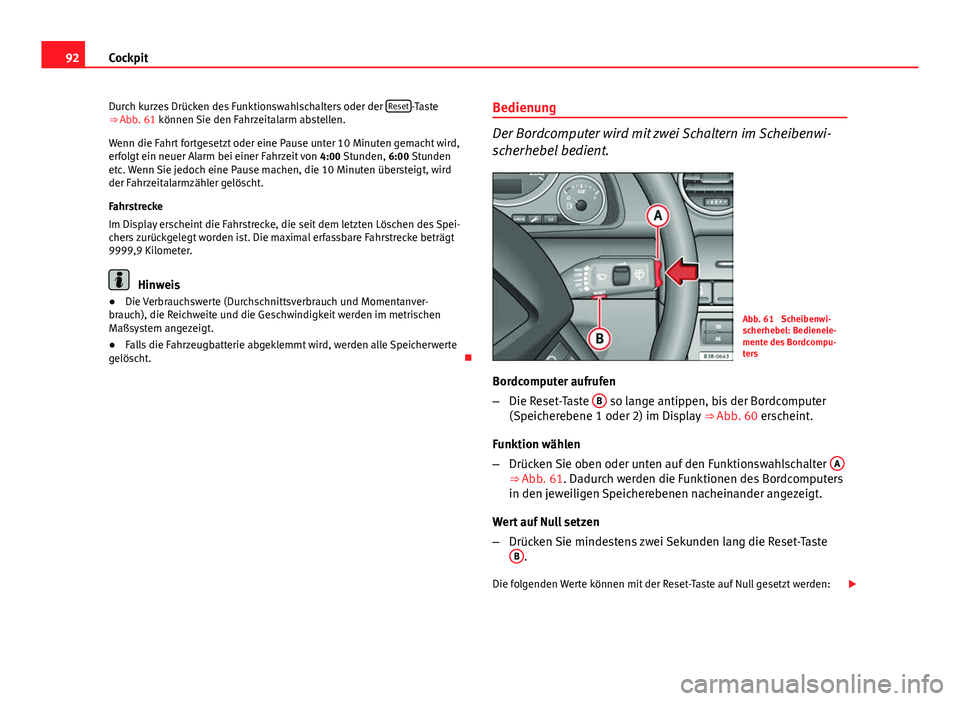

92Cockpit
Durch kurzes Drücken des Funktionswahlschalters oder der Reset
-Taste
⇒ Abb. 61 können Sie den Fahrzeitalarm abstellen.
Wenn die Fahrt fortgesetzt oder eine Pause unter 10 Minuten gemacht wird,
erfolgt ein neuer Alarm bei einer Fahrzeit von 4:00 Stunden, 6:00 Stunden
etc. Wenn Sie jedoch eine Pause machen, die 10 Minuten übersteigt, wird
der Fahrzeitalarmzähler gelöscht.
Fahrstrecke
Im Display erscheint die Fahrstrecke, die seit dem letzten Löschen des Spei-
chers zurückgelegt worden ist. Die maximal erfassbare Fahrstrecke beträgt
9999,9 Kilometer.
Hinweis
● Die Verbrauchswerte (Durchschnittsverbrauch und Momentanver-
brauch), die Reichweite und die Geschwindigkeit werden im metrischen
Maßsystem angezeigt.
● Falls die Fahrzeugbatterie abgeklemmt wird, werden alle Speicherwerte
gelöscht. Bedienung
Der Bordcomputer wird mit zwei Schaltern im Scheibenwi-
scherhebel bedient.
Abb. 61 Scheibenwi-
scherhebel: Bedienele-
mente des Bordcompu-
ters
Bordcomputer aufrufen
– Die Reset-Taste B
so lange antippen, bis der Bordcomputer
(Speicherebene 1 oder 2) im Display ⇒ Abb. 60 erscheint.
Funktion wählen
– Drücken Sie oben oder unten auf den Funktionswahlschalter A
⇒ Abb. 61. Dadurch werden die Funktionen des Bordcomputers
in den jeweiligen Speicherebenen nacheinander angezeigt.
Wert auf Null setzen
– Drücken Sie mindestens zwei Sekunden lang die Reset-Taste
B
.
Die folgenden Werte können mit der Reset-Taste auf Null gesetzt werden: 

93
Cockpit
● Fahrtzeit
● Fahrstrecke
● Durchschnittlicher Kraftstoffverbrauch
● Durchschnittliche Geschwindigkeit
Die Bedienung des Bordcomputers funktioniert nur bei eingeschalteter Zün-
dung. Beim Einschalten der Zündung wird die Funktion angezeigt, die vor
dem Ausschalten angewählt war.
Im Display können neben den Informationen des Bordcomputers (Bordcom-
puter 1 oder 2) auch Informationen des Navigationssystems* angezeigt
werden. Um die Anzeige zwischen diesen Informationen zu wechseln, tip-
pen Sie kurz die Reset-Taste B
an.
Hinweis
● Wenn Sie die Reset-Taste länger als zwei Sekunden gedrückt halten,
wird der aktuelle Wert (beispielsweise der Durchschnittsverbrauch) auf Null
zurückgesetzt.
● Störungsanzeigen des Auto-Check-Controls werden auch bei ausge-
schaltetem Display dargestellt.
● Falls die Fahrzeugbatterie abgeklemmt wird, werden alle Speicherwerte
gelöscht. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

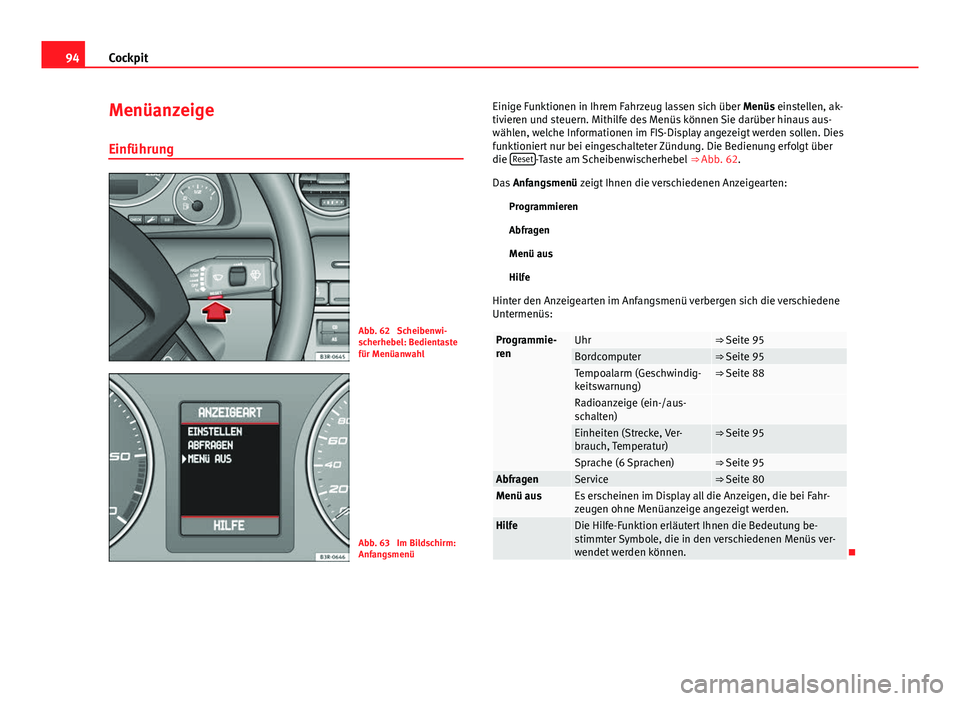

94Cockpit
Menüanzeige
Einführung
Abb. 62 Scheibenwi-
scherhebel: Bedientaste
für Menüanwahl
Abb. 63 Im Bildschirm:
Anfangsmenü Einige Funktionen in Ihrem Fahrzeug lassen sich über Menüs einstellen, ak-
tivieren und steuern. Mithilfe des Menüs können Sie darüber hinaus aus-
wählen, welche Informationen im FIS-Display angezeigt werden sollen. Dies
funktioniert nur bei eingeschalteter Zündung. Die Bedienung erfolgt über
die
Reset
-Taste am Scheibenwischerhebel
⇒ Abb. 62.
Das Anfangsmenü zeigt Ihnen die verschiedenen Anzeigearten:
Programmieren
Abfragen
Menü aus
Hinter den Anzeigearten im Anfangsmenü verbergen sich die verschiedene
Untermenüs:
Programmie-
renUhr⇒ Seite 95Bordcomputer⇒ Seite 95Tempoalarm (Geschwindig-
keitswarnung)⇒ Seite 88
Radioanzeige (ein-/aus-
schalten)
Einheiten (Strecke, Ver-
brauch, Temperatur)⇒ Seite 95
Sprache (6 Sprachen)⇒ Seite 95AbfragenService⇒ Seite 80Menü ausEs erscheinen im Display all die Anzeigen, die bei Fahr-
zeugen ohne Menüanzeige angezeigt werden.
Die Hilfe-Funktion erläutert Ihnen die Bedeutung be-
stimmter Symbole, die in den verschiedenen Menüs ver-
wendet werden können.

Hilfe
Hilfe
