2013 Seat Exeo ST Betriebsanleitung (in German)

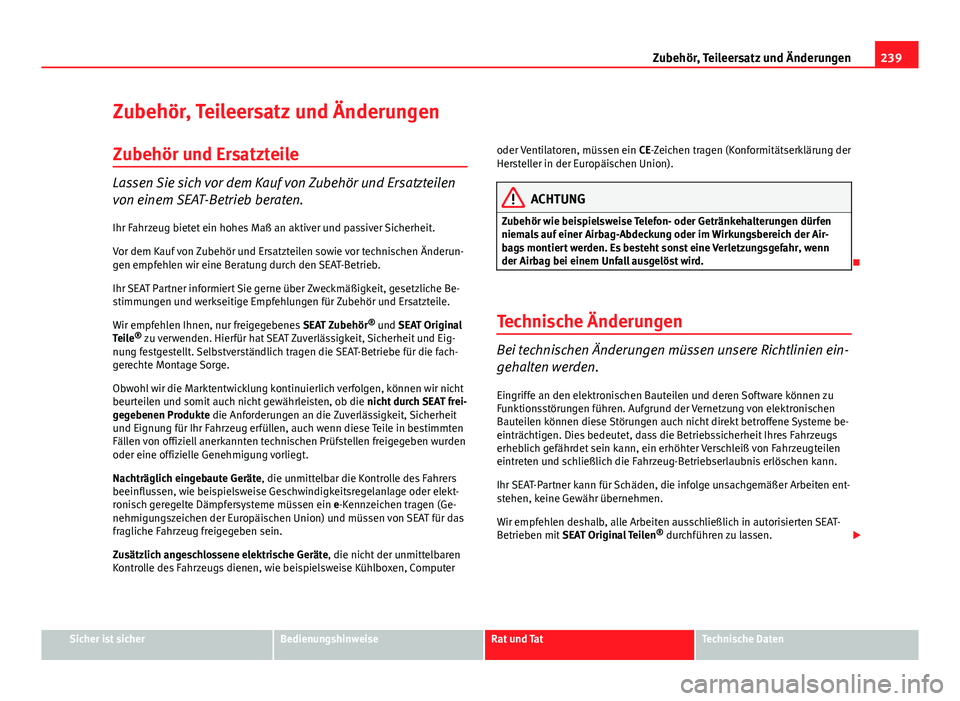

239
Zubehör, Teileersatz und Änderungen
Zubehör, Teileersatz und Änderungen
Zubehör und Ersatzteile
Lassen Sie sich vor dem Kauf von Zubehör und Ersatzteilen
von einem SEAT-Betrieb beraten.
Ihr Fahrzeug bietet ein hohes Maß an aktiver und passiver Sicherheit.
Vor dem Kauf von Zubehör und Ersatzteilen sowie vor technischen Änderun-
gen empfehlen wir eine Beratung durch den SEAT-Betrieb.
Ihr SEAT Partner informiert Sie gerne über Zweckmäßigkeit, gesetzliche Be-
stimmungen und werkseitige Empfehlungen für Zubehör und Ersatzteile.
Wir empfehlen Ihnen, nur freigegebenes SEAT Zubehör®
und SEAT Original
Teile ®
zu verwenden. Hierfür hat SEAT Zuverlässigkeit, Sicherheit und Eig-
nung festgestellt. Selbstverständlich tragen die SEAT-Betriebe für die fach-
gerechte Montage Sorge.
Obwohl wir die Marktentwicklung kontinuierlich verfolgen, können wir nicht
beurteilen und somit auch nicht gewährleisten, ob die nicht durch SEAT frei-
gegebenen Produkte die Anforderungen an die Zuverlässigkeit, Sicherheit
und Eignung für Ihr Fahrzeug erfüllen, auch wenn diese Teile in bestimmten
Fällen von offiziell anerkannten technischen Prüfstellen freigegeben wurden
oder eine offizielle Genehmigung vorliegt.
Nachträglich eingebaute Geräte, die unmittelbar die Kontrolle des Fahrers
beeinflussen, wie beispielsweise Geschwindigkeitsregelanlage oder elekt-
ronisch geregelte Dämpfersysteme müssen ein e-Kennzeichen tragen (Ge-
nehmigungszeichen der Europäischen Union) und müssen von SEAT für das
fragliche Fahrzeug freigegeben sein.
Zusätzlich angeschlossene elektrische Geräte, die nicht der unmittelbaren
Kontrolle des Fahrzeugs dienen, wie beispielsweise Kühlboxen, Computer oder Ventilatoren, müssen ein
CE-Zeichen tragen (Konformitätserklärung der
Hersteller in der Europäischen Union).ACHTUNG
Zubehör wie beispielsweise Telefon- oder Getränkehalterungen dürfen
niemals auf einer Airbag-Abdeckung oder im Wirkungsbereich der Air-
bags montiert werden. Es besteht sonst eine Verletzungsgefahr, wenn
der Airbag bei einem Unfall ausgelöst wird.

Technische Änderungen
Bei technischen Änderungen müssen unsere Richtlinien ein-
gehalten werden. Eingriffe an den elektronischen Bauteilen und deren Software können zu
Funktionsstörungen führen. Aufgrund der Vernetzung von elektronischen
Bauteilen können diese Störungen auch nicht direkt betroffene Systeme be-
einträchtigen. Dies bedeutet, dass die Betriebssicherheit Ihres Fahrzeugs
erheblich gefährdet sein kann, ein erhöhter Verschleiß von Fahrzeugteilen
eintreten und schließlich die Fahrzeug-Betriebserlaubnis erlöschen kann.
Ihr SEAT-Partner kann für Schäden, die infolge unsachgemäßer Arbeiten ent-
stehen, keine Gewähr übernehmen.
Wir empfehlen deshalb, alle Arbeiten ausschließlich in autorisierten SEAT-
Betrieben mit SEAT Original Teilen ®
durchführen zu lassen. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

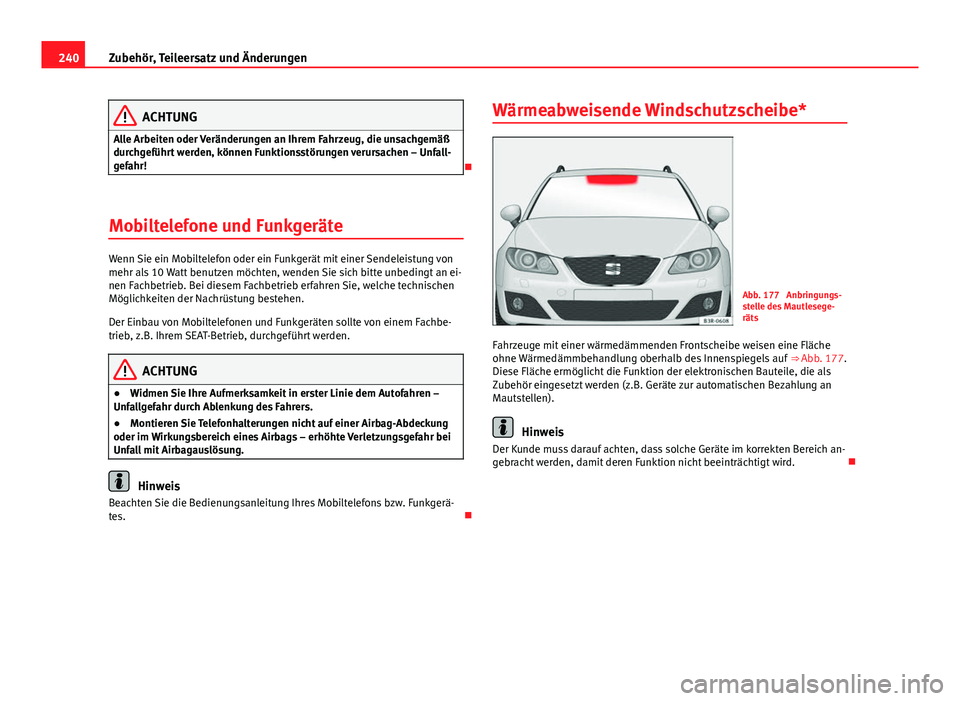

240Zubehör, Teileersatz und Änderungen
ACHTUNG
Alle Arbeiten oder Veränderungen an Ihrem Fahrzeug, die unsachgemäß
durchgeführt werden, können Funktionsstörungen verursachen – Unfall-
gefahr!

Mobiltelefone und Funkgeräte
Wenn Sie ein Mobiltelefon oder ein Funkgerät mit einer Sendeleistung von
mehr als 10 Watt benutzen möchten, wenden Sie sich bitte unbedingt an ei-
nen Fachbetrieb. Bei diesem Fachbetrieb erfahren Sie, welche technischen
Möglichkeiten der Nachrüstung bestehen.
Der Einbau von Mobiltelefonen und Funkgeräten sollte von einem Fachbe-
trieb, z.B. Ihrem SEAT-Betrieb, durchgeführt werden.
ACHTUNG
● Widmen Sie Ihre Aufmerksamkeit in erster Linie dem Autofahren –
Unfallgefahr durch Ablenkung des Fahrers.
● Montieren Sie Telefonhalterungen nicht auf einer Airbag-Abdeckung
oder im Wirkungsbereich eines Airbags – erhöhte Verletzungsgefahr bei
Unfall mit Airbagauslösung.
Hinweis
Beachten Sie die Bedienungsanleitung Ihres Mobiltelefons bzw. Funkgerä-
tes. Wärmeabweisende Windschutzscheibe*
Abb. 177 Anbringungs-
stelle des Mautlesege-
räts
Fahrzeuge mit einer wärmedämmenden Frontscheibe weisen eine Fläche
ohne Wärmedämmbehandlung oberhalb des Innenspiegels auf ⇒ Abb. 177.
Diese Fläche ermöglicht die Funktion der elektronischen Bauteile, die als
Zubehör eingesetzt werden (z.B. Geräte zur automatischen Bezahlung an
Mautstellen).
Hinweis
Der Kunde muss darauf achten, dass solche Geräte im korrekten Bereich an-
gebracht werden, damit deren Funktion nicht beeinträchtigt wird. 

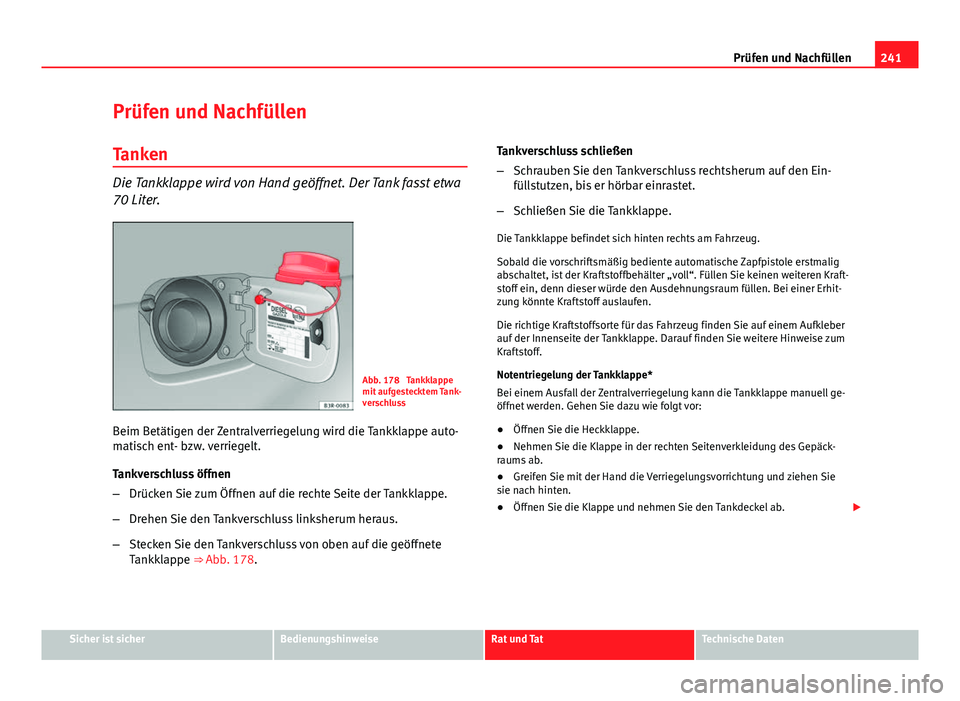

241
Prüfen und Nachfüllen
Prüfen und Nachfüllen Tanken
Die Tankklappe wird von Hand geöffnet. Der Tank fasst etwa
70 Liter.
Abb. 178 Tankklappe
mit aufgestecktem Tank-
verschluss
Beim Betätigen der Zentralverriegelung wird die Tankklappe auto-
matisch ent- bzw. verriegelt.
Tankverschluss öffnen
– Drücken Sie zum Öffnen auf die rechte Seite der Tankklappe.
– Drehen Sie den Tankverschluss linksherum heraus.
– Stecken Sie den Tankverschluss von oben auf die geöffnete
Tankklappe ⇒ Abb. 178. Tankverschluss schließen
–
Schrauben Sie den Tankverschluss rechtsherum auf den Ein-
füllstutzen, bis er hörbar einrastet.
– Schließen Sie die Tankklappe.
Die Tankklappe befindet sich hinten rechts am Fahrzeug.
Sobald die vorschriftsmäßig bediente automatische Zapfpistole erstmalig
abschaltet, ist der Kraftstoffbehälter „voll“. Füllen Sie keinen weiteren Kraft-
stoff ein, denn dieser würde den Ausdehnungsraum füllen. Bei einer Erhit-
zung könnte Kraftstoff auslaufen.
Die richtige Kraftstoffsorte für das Fahrzeug finden Sie auf einem Aufkleber
auf der Innenseite der Tankklappe. Darauf finden Sie weitere Hinweise zum
Kraftstoff.
Notentriegelung der Tankklappe*
Bei einem Ausfall der Zentralverriegelung kann die Tankklappe manuell ge-
öffnet werden. Gehen Sie dazu wie folgt vor:
● Öffnen Sie die Heckklappe.
● Nehmen Sie die Klappe in der rechten Seitenverkleidung des Gepäck-
raums ab.
● Greifen Sie mit der Hand die Verriegelungsvorrichtung und ziehen Sie
sie nach hinten.
● Öffnen Sie die Klappe und nehmen Sie den Tankdeckel ab. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

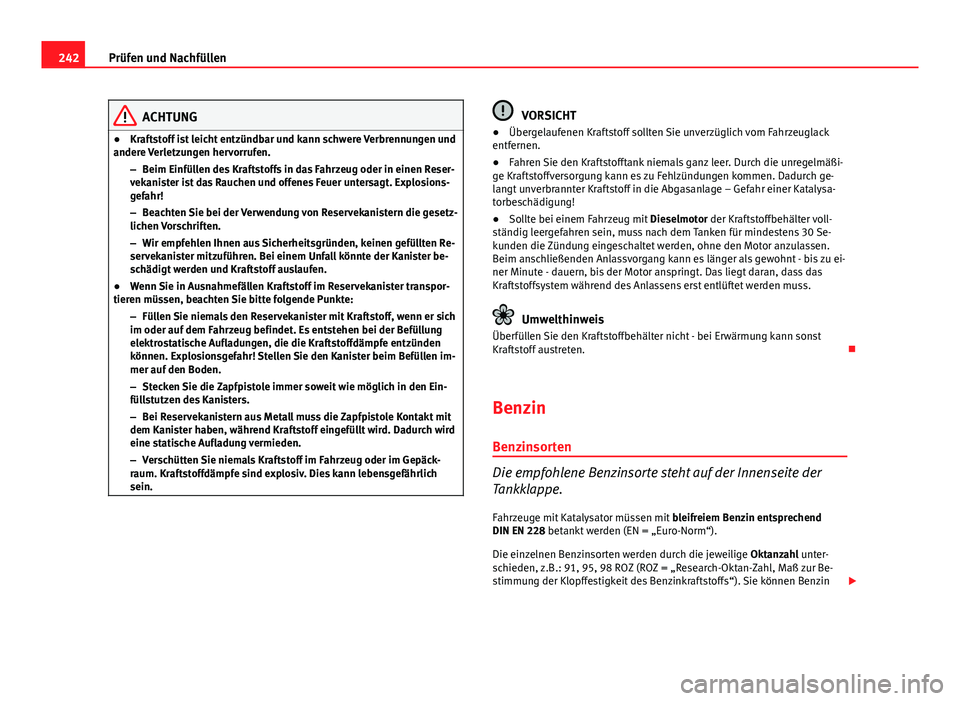

242Prüfen und Nachfüllen
ACHTUNG
● Kraftstoff ist leicht entzündbar und kann schwere Verbrennungen und
andere Verletzungen hervorrufen.
–Beim Einfüllen des Kraftstoffs in das Fahrzeug oder in einen Reser-
vekanister ist das Rauchen und offenes Feuer untersagt. Explosions-
gefahr!
– Beachten Sie bei der Verwendung von Reservekanistern die gesetz-
lichen Vorschriften.
– Wir empfehlen Ihnen aus Sicherheitsgründen, keinen gefüllten Re-
servekanister mitzuführen. Bei einem Unfall könnte der Kanister be-
schädigt werden und Kraftstoff auslaufen.
● Wenn Sie in Ausnahmefällen Kraftstoff im Reservekanister transpor-
tieren müssen, beachten Sie bitte folgende Punkte:
–Füllen Sie niemals den Reservekanister mit Kraftstoff, wenn er sich
im oder auf dem Fahrzeug befindet. Es entstehen bei der Befüllung
elektrostatische Aufladungen, die die Kraftstoffdämpfe entzünden
können. Explosionsgefahr! Stellen Sie den Kanister beim Befüllen im-
mer auf den Boden.
– Stecken Sie die Zapfpistole immer soweit wie möglich in den Ein-
füllstutzen des Kanisters.
– Bei Reservekanistern aus Metall muss die Zapfpistole Kontakt mit
dem Kanister haben, während Kraftstoff eingefüllt wird. Dadurch wird
eine statische Aufladung vermieden.
– Verschütten Sie niemals Kraftstoff im Fahrzeug oder im Gepäck-
raum. Kraftstoffdämpfe sind explosiv. Dies kann lebensgefährlich
sein.VORSICHT
● Übergelaufenen Kraftstoff sollten Sie unverzüglich vom Fahrzeuglack
entfernen.
● Fahren Sie den Kraftstofftank niemals ganz leer. Durch die unregelmäßi-
ge Kraftstoffversorgung kann es zu Fehlzündungen kommen. Dadurch ge-
langt unverbrannter Kraftstoff in die Abgasanlage – Gefahr einer Katalysa-
torbeschädigung!
● Sollte bei einem Fahrzeug mit Dieselmotor der Kraftstoffbehälter voll-
ständig leergefahren sein, muss nach dem Tanken für mindestens 30 Se-
kunden die Zündung eingeschaltet werden, ohne den Motor anzulassen.
Beim anschließenden Anlassvorgang kann es länger als gewohnt - bis zu ei-
ner Minute - dauern, bis der Motor anspringt. Das liegt daran, dass das
Kraftstoffsystem während des Anlassens erst entlüftet werden muss.
Umwelthinweis
Überfüllen Sie den Kraftstoffbehälter nicht - bei Erwärmung kann sonst
Kraftstoff austreten. 
Benzin Benzinsorten
Die empfohlene Benzinsorte steht auf der Innenseite der
Tankklappe.
Fahrzeuge mit Katalysator müssen mit bleifreiem Benzin entsprechend
DIN EN 228 betankt werden (EN = „Euro-Norm“).
Die einzelnen Benzinsorten werden durch die jeweilige Oktanzahl unter-
schieden, z.B.: 91, 95, 98 ROZ (ROZ = „Research-Oktan-Zahl, Maß zur Be-
stimmung der Klopffestigkeit des Benzinkraftstoffs“). Sie können Benzin 

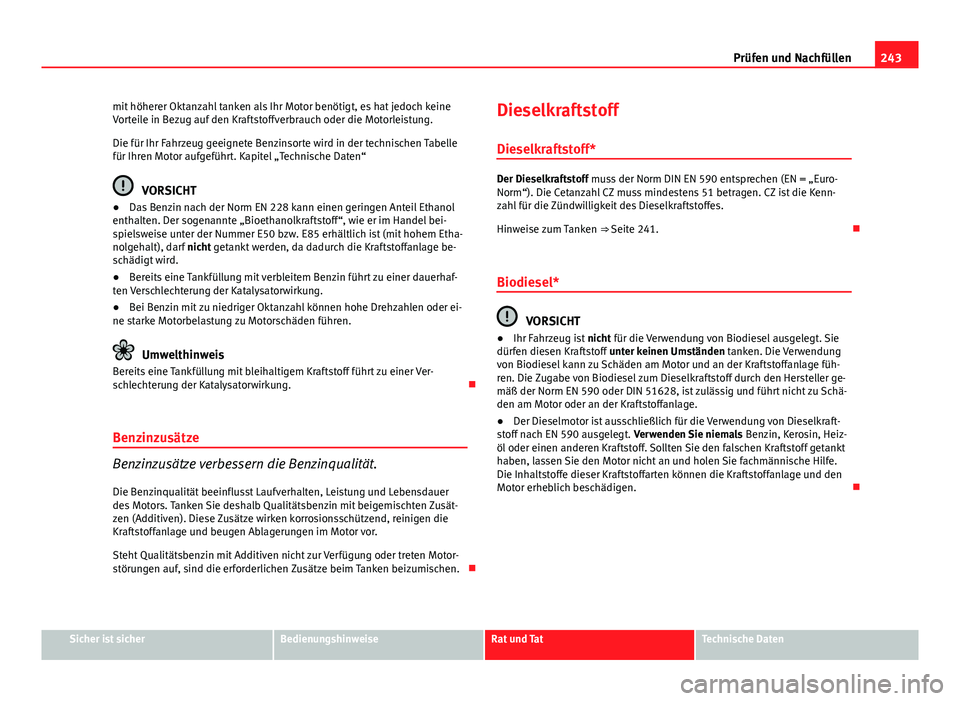

243
Prüfen und Nachfüllen
mit höherer Oktanzahl tanken als Ihr Motor benötigt, es hat jedoch keine
Vorteile in Bezug auf den Kraftstoffverbrauch oder die Motorleistung.
Die für Ihr Fahrzeug geeignete Benzinsorte wird in der technischen Tabelle
für Ihren Motor aufgeführt. Kapitel „Technische Daten“
VORSICHT
● Das Benzin nach der Norm EN 228 kann einen geringen Anteil Ethanol
enthalten. Der sogenannte „Bioethanolkraftstoff“, wie er im Handel bei-
spielsweise unter der Nummer E50 bzw. E85 erhältlich ist (mit hohem Etha-
nolgehalt), darf nicht getankt werden, da dadurch die Kraftstoffanlage be-
schädigt wird.
● Bereits eine Tankfüllung mit verbleitem Benzin führt zu einer dauerhaf-
ten Verschlechterung der Katalysatorwirkung.
● Bei Benzin mit zu niedriger Oktanzahl können hohe Drehzahlen oder ei-
ne starke Motorbelastung zu Motorschäden führen.
Umwelthinweis
Bereits eine Tankfüllung mit bleihaltigem Kraftstoff führt zu einer Ver-
schlechterung der Katalysatorwirkung. 
Benzinzusätze
Benzinzusätze verbessern die Benzinqualität.
Die Benzinqualität beeinflusst Laufverhalten, Leistung und Lebensdauer
des Motors. Tanken Sie deshalb Qualitätsbenzin mit beigemischten Zusät-
zen (Additiven). Diese Zusätze wirken korrosionsschützend, reinigen die
Kraftstoffanlage und beugen Ablagerungen im Motor vor.
Steht Qualitätsbenzin mit Additiven nicht zur Verfügung oder treten Motor-
störungen auf, sind die erforderlichen Zusätze beim Tanken beizumischen. Dieselkraftstoff
Dieselkraftstoff*
Der Dieselkraftstoff muss der Norm DIN EN 590 entsprechen (EN = „Euro-
Norm“). Die Cetanzahl CZ muss mindestens 51 betragen. CZ ist die Kenn-
zahl für die Zündwilligkeit des Dieselkraftstoffes.
Hinweise zum Tanken ⇒ Seite 241. 
Biodiesel*
VORSICHT
● Ihr Fahrzeug ist nicht für die Verwendung von Biodiesel ausgelegt. Sie
dürfen diesen Kraftstoff unter keinen Umständen tanken. Die Verwendung
von Biodiesel kann zu Schäden am Motor und an der Kraftstoffanlage füh-
ren. Die Zugabe von Biodiesel zum Dieselkraftstoff durch den Hersteller ge-
mäß der Norm EN 590 oder DIN 51628, ist zulässig und führt nicht zu Schä-
den am Motor oder an der Kraftstoffanlage.
● Der Dieselmotor ist ausschließlich für die Verwendung von Dieselkraft-
stoff nach EN 590 ausgelegt. Verwenden Sie niemals Benzin, Kerosin, Heiz-
öl oder einen anderen Kraftstoff. Sollten Sie den falschen Kraftstoff getankt
haben, lassen Sie den Motor nicht an und holen Sie fachmännische Hilfe.
Die Inhaltstoffe dieser Kraftstoffarten können die Kraftstoffanlage und den
Motor erheblich beschädigen. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

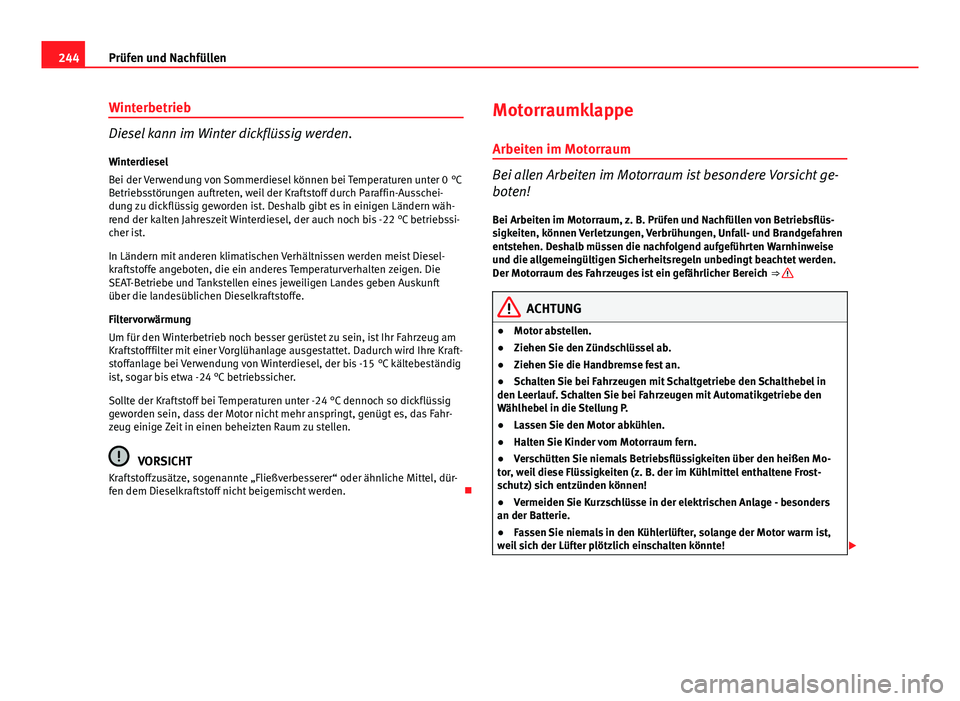

244Prüfen und Nachfüllen
Winterbetrieb
Diesel kann im Winter dickflüssig werden.
Winterdiesel
Bei der Verwendung von Sommerdiesel können bei Temperaturen unter 0 °C
Betriebsstörungen auftreten, weil der Kraftstoff durch Paraffin-Ausschei-
dung zu dickflüssig geworden ist. Deshalb gibt es in einigen Ländern wäh-
rend der kalten Jahreszeit Winterdiesel, der auch noch bis -22 °C betriebssi-
cher ist.
In Ländern mit anderen klimatischen Verhältnissen werden meist Diesel-
kraftstoffe angeboten, die ein anderes Temperaturverhalten zeigen. Die
SEAT-Betriebe und Tankstellen eines jeweiligen Landes geben Auskunft
über die landesüblichen Dieselkraftstoffe.
Filtervorwärmung
Um für den Winterbetrieb noch besser gerüstet zu sein, ist Ihr Fahrzeug am
Kraftstofffilter mit einer Vorglühanlage ausgestattet. Dadurch wird Ihre Kraft-
stoffanlage bei Verwendung von Winterdiesel, der bis -15 °C kältebeständig
ist, sogar bis etwa -24 °C betriebssicher.
Sollte der Kraftstoff bei Temperaturen unter -24 °C dennoch so dickflüssig
geworden sein, dass der Motor nicht mehr anspringt, genügt es, das Fahr-
zeug einige Zeit in einen beheizten Raum zu stellen.
VORSICHT
Kraftstoffzusätze, sogenannte „Fließverbesserer“ oder ähnliche Mittel, dür-
fen dem Dieselkraftstoff nicht beigemischt werden. Motorraumklappe
Arbeiten im Motorraum
Bei allen Arbeiten im Motorraum ist besondere Vorsicht ge-
boten!
Bei Arbeiten im Motorraum, z. B. Prüfen und Nachfüllen von Betriebsflüs-
sigkeiten, können Verletzungen, Verbrühungen, Unfall- und Brandgefahren
entstehen. Deshalb müssen die nachfolgend aufgeführten Warnhinweise
und die allgemeingültigen Sicherheitsregeln unbedingt beachtet werden.
Der Motorraum des Fahrzeuges ist ein gefährlicher Bereich ⇒ 
ACHTUNG
● Motor abstellen.
● Ziehen Sie den Zündschlüssel ab.
● Ziehen Sie die Handbremse fest an.
● Schalten Sie bei Fahrzeugen mit Schaltgetriebe den Schalthebel in
den Leerlauf. Schalten Sie bei Fahrzeugen mit Automatikgetriebe den
Wählhebel in die Stellung P.
● Lassen Sie den Motor abkühlen.
● Halten Sie Kinder vom Motorraum fern.
● Verschütten Sie niemals Betriebsflüssigkeiten über den heißen Mo-
tor, weil diese Flüssigkeiten (z. B. der im Kühlmittel enthaltene Frost-
schutz) sich entzünden können!
● Vermeiden Sie Kurzschlüsse in der elektrischen Anlage - besonders
an der Batterie.
● Fassen Sie niemals in den Kühlerlüfter, solange der Motor warm ist,
weil sich der Lüfter plötzlich einschalten könnte! 

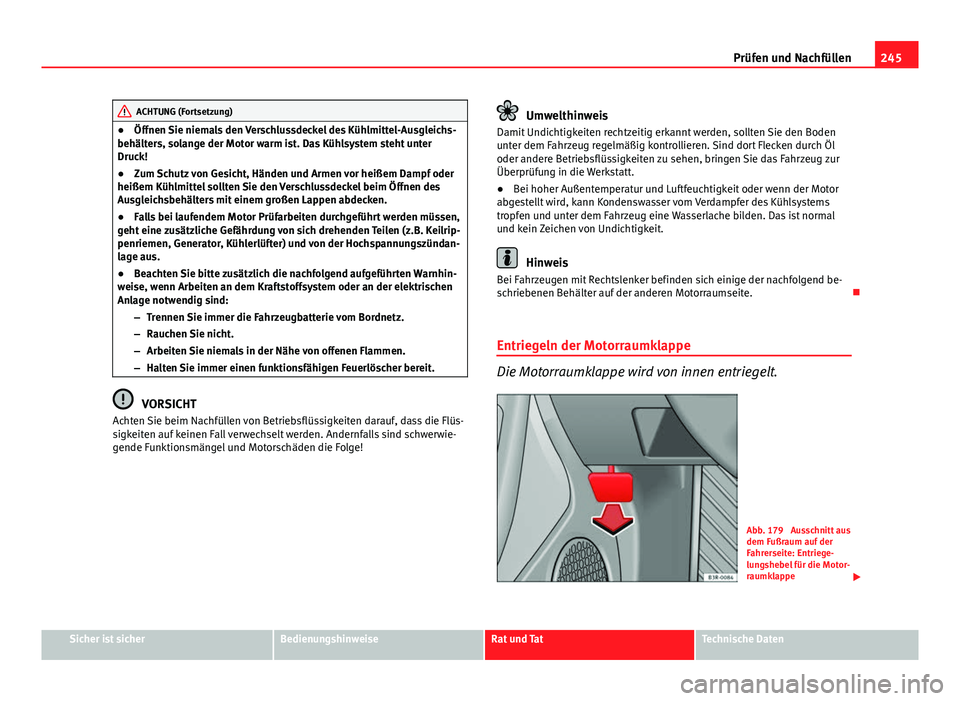

245
Prüfen und Nachfüllen
ACHTUNG (Fortsetzung)
● Öffnen Sie niemals den Verschlussdeckel des Kühlmittel-Ausgleichs-
behälters, solange der Motor warm ist. Das Kühlsystem steht unter
Druck!
● Zum Schutz von Gesicht, Händen und Armen vor heißem Dampf oder
heißem Kühlmittel sollten Sie den Verschlussdeckel beim Öffnen des
Ausgleichsbehälters mit einem großen Lappen abdecken.
● Falls bei laufendem Motor Prüfarbeiten durchgeführt werden müssen,
geht eine zusätzliche Gefährdung von sich drehenden Teilen (z.B. Keilrip-
penriemen, Generator, Kühlerlüfter) und von der Hochspannungszündan-
lage aus.
● Beachten Sie bitte zusätzlich die nachfolgend aufgeführten Warnhin-
weise, wenn Arbeiten an dem Kraftstoffsystem oder an der elektrischen
Anlage notwendig sind:
–Trennen Sie immer die Fahrzeugbatterie vom Bordnetz.
– Rauchen Sie nicht.
– Arbeiten Sie niemals in der Nähe von offenen Flammen.
– Halten Sie immer einen funktionsfähigen Feuerlöscher bereit.
VORSICHT
Achten Sie beim Nachfüllen von Betriebsflüssigkeiten darauf, dass die Flüs-
sigkeiten auf keinen Fall verwechselt werden. Andernfalls sind schwerwie-
gende Funktionsmängel und Motorschäden die Folge!
Umwelthinweis
Damit Undichtigkeiten rechtzeitig erkannt werden, sollten Sie den Boden
unter dem Fahrzeug regelmäßig kontrollieren. Sind dort Flecken durch Öl
oder andere Betriebsflüssigkeiten zu sehen, bringen Sie das Fahrzeug zur
Überprüfung in die Werkstatt.
● Bei hoher Außentemperatur und Luftfeuchtigkeit oder wenn der Motor
abgestellt wird, kann Kondenswasser vom Verdampfer des Kühlsystems
tropfen und unter dem Fahrzeug eine Wasserlache bilden. Das ist normal
und kein Zeichen von Undichtigkeit.
Hinweis
Bei Fahrzeugen mit Rechtslenker befinden sich einige der nachfolgend be-
schriebenen Behälter auf der anderen Motorraumseite. 
Entriegeln der Motorraumklappe
Die Motorraumklappe wird von innen entriegelt.
Abb. 179 Ausschnitt aus
dem Fußraum auf der
Fahrerseite: Entriege-
lungshebel für die Motor-
raumklappe 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

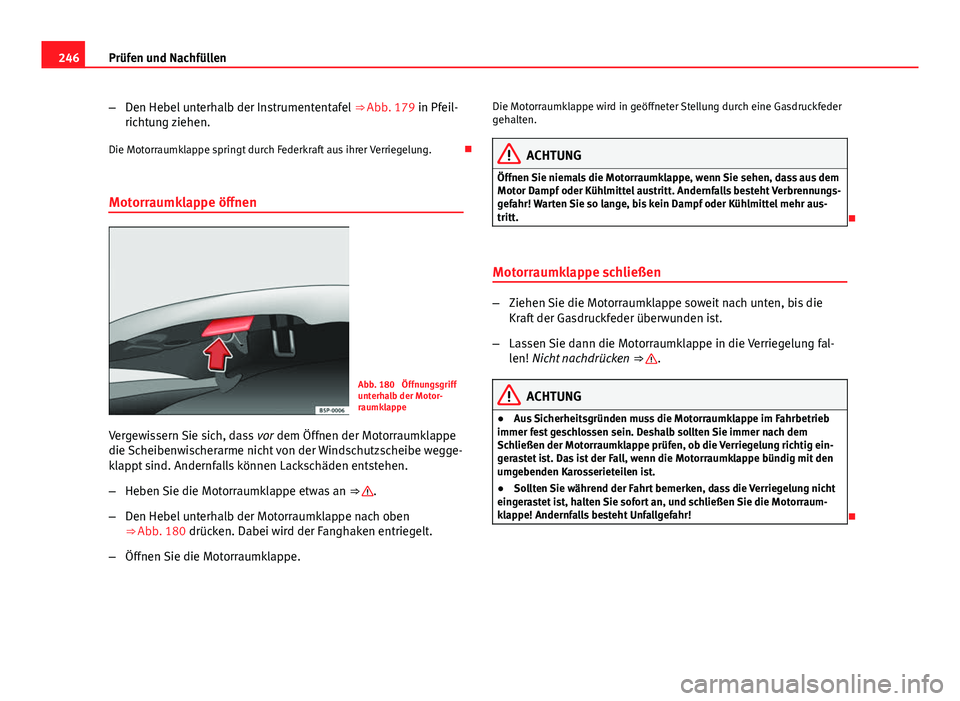

246Prüfen und Nachfüllen
–Den Hebel unterhalb der Instrumententafel ⇒ Abb. 179 in Pfeil-
richtung ziehen.
Die Motorraumklappe springt durch Federkraft aus ihrer Verriegelung. 
Motorraumklappe öffnen
Abb. 180 Öffnungsgriff
unterhalb der Motor-
raumklappe
Vergewissern Sie sich, dass vor dem Öffnen der Motorraumklappe
die Scheibenwischerarme nicht von der Windschutzscheibe wegge-
klappt sind. Andernfalls können Lackschäden entstehen.
– Heben Sie die Motorraumklappe etwas an ⇒ 
.
– Den Hebel unterhalb der Motorraumklappe nach oben
⇒ Abb. 180 drücken. Dabei wird der Fanghaken entriegelt.
– Öffnen Sie die Motorraumklappe. Die Motorraumklappe wird in geöffneter Stellung durch eine Gasdruckfeder
gehalten.
ACHTUNG
Öffnen Sie niemals die Motorraumklappe, wenn Sie sehen, dass aus dem
Motor Dampf oder Kühlmittel austritt. Andernfalls besteht Verbrennungs-
gefahr! Warten Sie so lange, bis kein Dampf oder Kühlmittel mehr aus-
tritt.

Motorraumklappe schließen
– Ziehen Sie die Motorraumklappe soweit nach unten, bis die
Kraft der Gasdruckfeder überwunden ist.
– Lassen Sie dann die Motorraumklappe in die Verriegelung fal-
len! Nicht nachdrücken ⇒ 
.
ACHTUNG
● Aus Sicherheitsgründen muss die Motorraumklappe im Fahrbetrieb
immer fest geschlossen sein. Deshalb sollten Sie immer nach dem
Schließen der Motorraumklappe prüfen, ob die Verriegelung richtig ein-
gerastet ist. Das ist der Fall, wenn die Motorraumklappe bündig mit den
umgebenden Karosserieteilen ist.
● Sollten Sie während der Fahrt bemerken, dass die Verriegelung nicht
eingerastet ist, halten Sie sofort an, und schließen Sie die Motorraum-
klappe! Andernfalls besteht Unfallgefahr!

