AJUDA RÁPIDA


Substituir um fusível

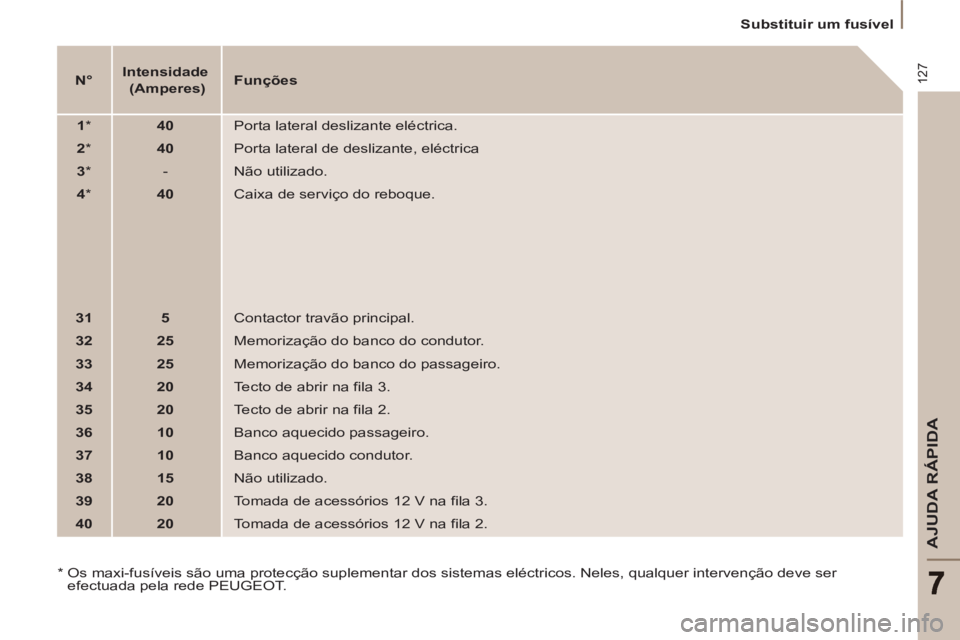

N°



Intensidade
(Amperes)


Funções



1

*


40

Porta lateral deslizante eléctrica.


2

*


40

Porta lateral de deslizante, eléctrica


3

*

- Não utilizado.


4

*


40

Caixa de serviço do reboque.


31



5

Contactor travão principal.


32



25

Memorização do banco do condutor.


33



25

Memorização do banco do passageiro.


34



20

Tecto de abrir na fila 3.


35



20

Tecto de abrir na fila 2.


36



10

Banco aquecido passageiro.


37



10

Banco aquecido condutor.


38



15

Não utilizado.


39



20

Tomada de acessórios 12 V na fila 3.


40



20

Tomada de acessórios 12 V na fila 2.

*
Os maxi-fusíveis são uma protecção suplementar dos sistemas eléctricos. Neles, qualquer intervenção deve ser
efectuada pela rede PEUGEOT.

128


Substituir um fusível

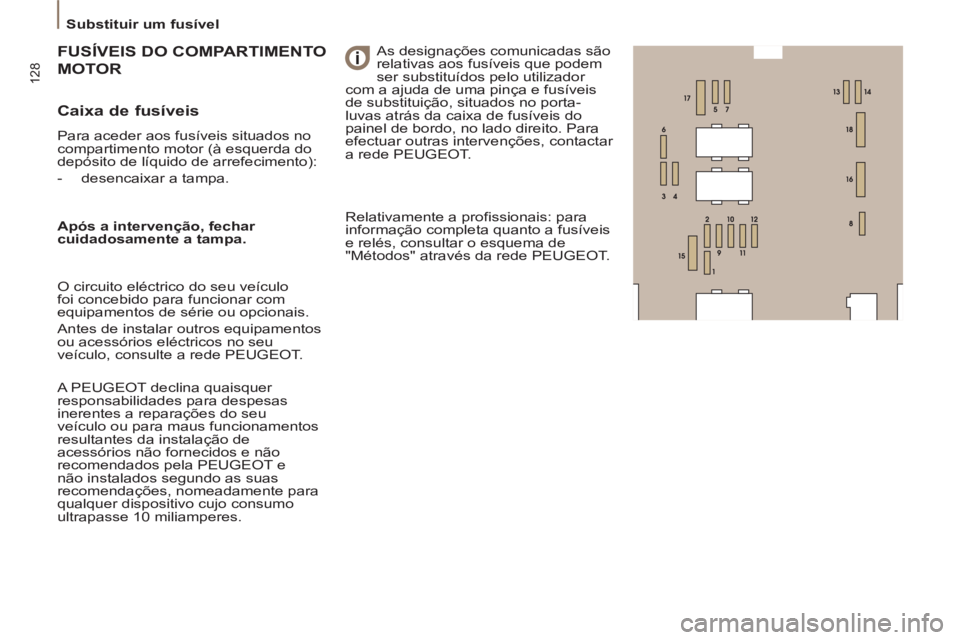

Caixa de fusíveis

Para aceder aos fusíveis situados no
compartimento motor (à esquerda do
depósito de líquido de arrefecimento):


- desencaixar a tampa.

FUSÍVEIS DO COMPARTIMENTO
FUSÍV
OTORMOT

As designações comunicadas são
relativas aos fusíveis que podem
ser substituídos pelo utilizador
com a ajuda de uma pinça e fusíveis
de substituição, situados no porta-
luvas atrás da caixa de fusíveis do
painel de bordo, no lado direito. Para
efectuar outras intervenções, contactar
a rede PEUGEOT.

Após a intervenção, fechar
cuidadosamente a tampa.

O circuito eléctrico do seu veículo
foi concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no seu
veículo, consulte a rede PEUGEOT.

A PEUGEOT declina quaisquer
responsabilidades para despesas
inerentes a reparações do seu
veículo ou para maus funcionamentos
resultantes da instalação de
acessórios não fornecidos e não
recomendados pela PEUGEOT e
não instalados segundo as suas
recomendações, nomeadamente para
qualquer dispositivo cujo consumo
ultrapasse 10 miliamperes. Relativamente a profissionais: para
informação completa quanto a fusíveis
e relés, consultar o esquema de
"Métodos" através da rede PEUGEOT.

129
AJUDA RÁPIDA
7


Substituir um fusível

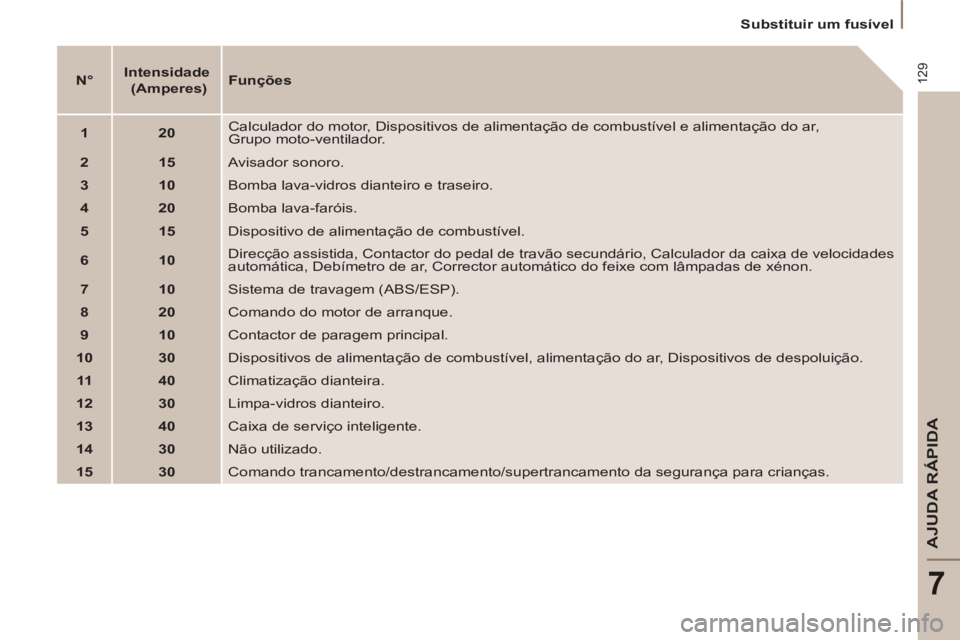

N°



Intensidade
(Amperes)


Funções



1



20

Calculador do motor, Dispositivos de alimentação de combustível e alimentação do ar,
Grupo moto-ventilador.


2



15

Avisador sonoro.


3



10

Bomba lava-vidros dianteiro e traseiro.


4



20

Bomba lava-faróis.


5



15

Dispositivo de alimentação de combustível.


6



10

Direcção assistida, Contactor do pedal de travão secundário, Calculador da caixa de velocidades
automática, Debímetro de ar, Corrector automático do feixe com lâmpadas de xénon.


7



10

Sistema de travagem (ABS/ESP).


8



20

Comando do motor de arranque.


9



10

Contactor de paragem principal.


10



30

Dispositivos de alimentação de combustível, alimentação do ar, Dispositivos de despoluição.


11



40

Climatização dianteira.


12



30

Limpa-vidros dianteiro.


13



40

Caixa de serviço inteligente.


14



30

Não utilizado.


15



30

Comando trancamento/destrancamento/supertrancamento da segurança para crianças.

130
Substituir uma escova do limpa-vidros

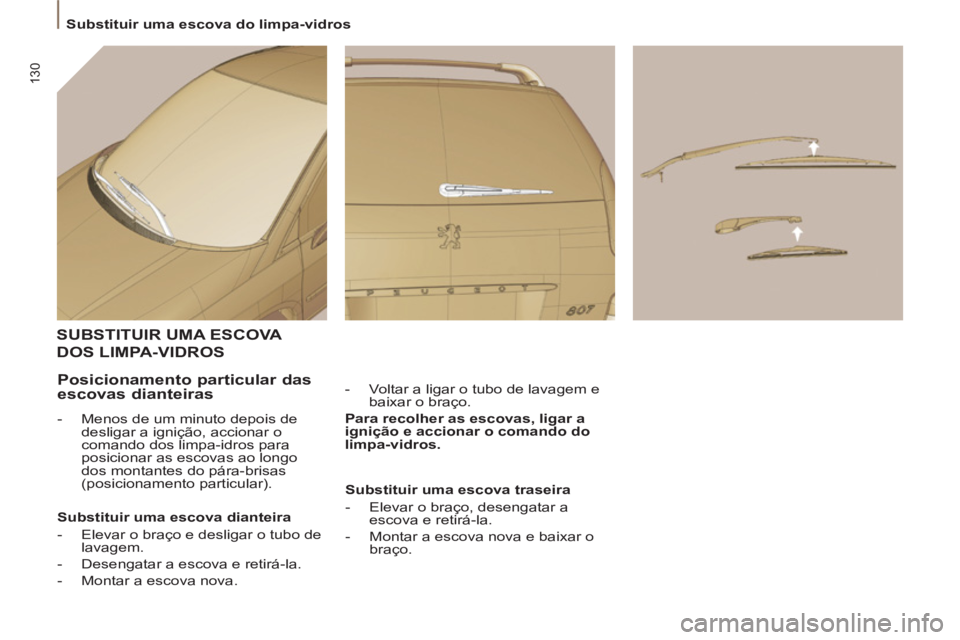

SUBSTITUIR UMA ESCOVA
DOS LIMPA-VIDROS


- Voltar a ligar o tubo de lavagem e
baixar o braço.

Para recolher as escovas, ligar a
ignição e accionar o comando do
limpa-vidros.


Posicionamento particular das
escovas dianteiras


- Menos de um minuto depois de
desligar a ignição, accionar o
comando dos limpa-idros para
posicionar as escovas ao longo
dos montantes do pára-brisas
(posicionamento particular).

Substituir uma escova dianteira


- Elevar o braço e desligar o tubo de
lavagem.

- Desengatar a escova e retirá-la.

- Montar a escova nova.
Substituir uma escova traseira


- Elevar o braço, desengatar a
escova e retirá-la.

- Montar a escova nova e baixar o
braço.

131
AJUDA RÁPIDA
7
Fazer rebocar o seu veículo

Pela traseira


- desencaixar a parte superior da
protecção com a ajuda de uma
moeda,

- aparafusar o anel amovível de
reboque até ao batente.


REBOCAR O VEÍCULO

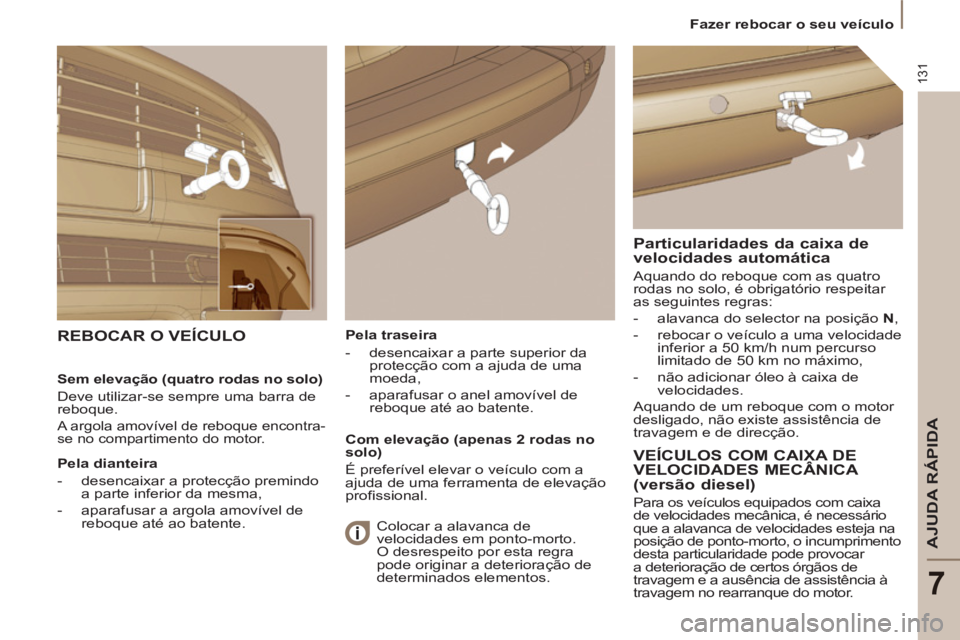

Particularidades da caixa de
velocidades automática
Aquando do reboque com as quatro
rodas no solo, é obrigatório respeitar
as seguintes regras:


- alavanca do selector na posição N
,

- rebocar o veículo a uma velocidade
inferior a 50 km/h num percurso
limitado de 50 km no máximo,

- não adicionar óleo à caixa de
velocidades.
Aquando de um reboque com o motor
desligado, não existe assistência de
travagem e de direcção.
Sem elevação (quatro rodas no solo)
Deve utilizar-se sempre uma barra de
reboque.
A argola amovível de reboque encontra-
se no compartimento do motor.


Pela dianteira


- desencaixar a protecção premindo
a parte inferior da mesma,

- aparafusar a argola amovível de
reboque até ao batente.

Com elevação (apenas 2 rodas no
solo)
É preferível elevar o veículo com a
ajuda de uma ferramenta de elevação
profissional.
VEÍCULOS COM CAIXA DE
VELOCIDADES MECÂNICA
(versão diesel)
Para os veículos equipados com caixa
de velocidades mecânica, é necessário
que a alavanca de velocidades esteja na
posição de ponto-morto, o incumprimento
desta particularidade pode provocar
a deterioração de certos órgãos de
travagem e a ausência de assistência à
travagem no rearranque do motor. Colocar a alavanca de
velocidades em ponto-morto.
O desrespeito por esta regra
pode originar a deterioração de
determinados elementos.

Características técnicas Diesel
132

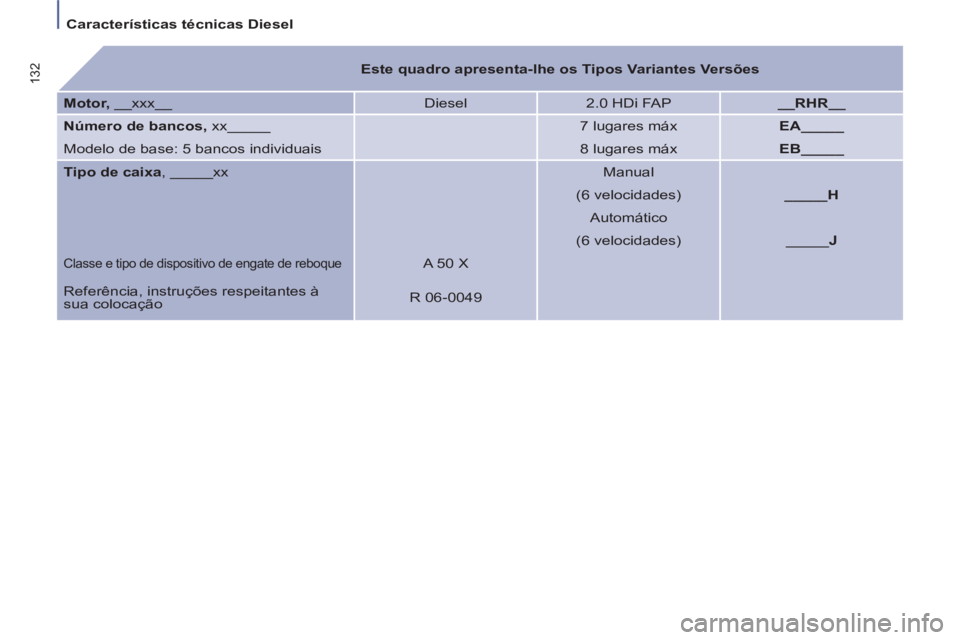

Este quadro apresenta-lhe os Tipos Variantes Versões



Motor,
__xxx__ Diesel
2.0 HDi FAP
__RHR__


Número de bancos,
xx_____


7 lugares máx
EA_____

Modelo de base: 5 bancos individuais


8 lugares máx
EB_____


Tipo de caixa
, _____xx


Manual



(6 velocidades)
_____H



Automático



(6 velocidades) _____ J


Classe e tipo de dispositivo de engate de reboque
A 50 X

Referência, instruções respeitantes à
sua colocação R 06-0049

133
Características técnicas Diesel

CARACTERÍSTICAS TÉCNICAS
8


MOTORIZAÇÃO DIESEL

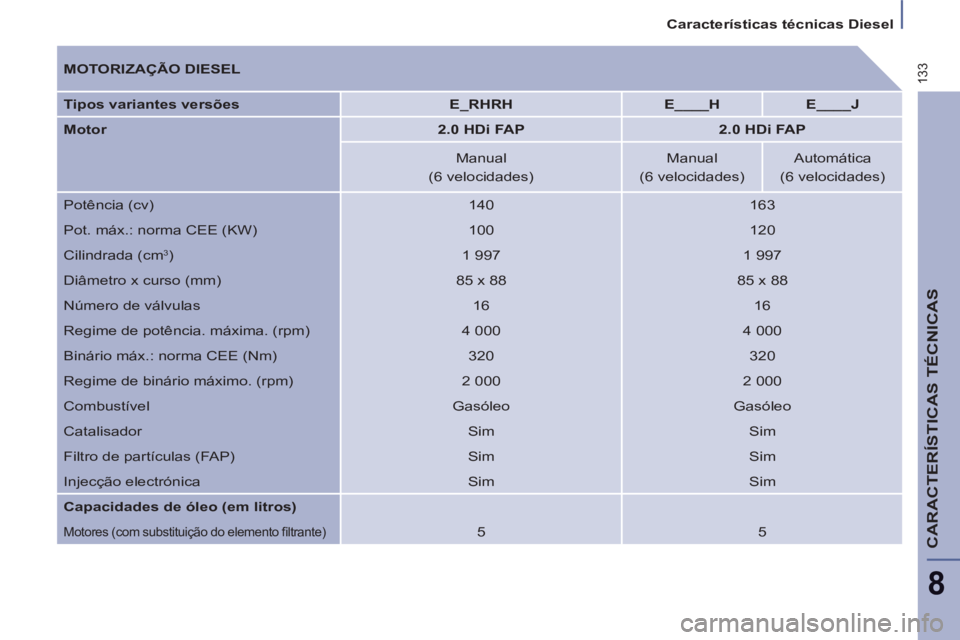

Tipos variantes versões


E_RHRH



E____H



E____J



Motor


2.0 HDi FAP



2.0 HDi FAP




Manual
Manual
Automática

(6 velocidades)
(6 velocidades)
(6 velocidades)
Potência (cv)
140
163
Pot. máx.: norma CEE (KW)
100
120
Cilindrada (cm
3
)
1 997
1 997
Diâmetro x curso (mm)
85 x 88
85 x 88
Número de válvulas
16
16
Regime de potência. máxima. (rpm)
4 000
4 000
Binário máx.: norma CEE (Nm)
320
320
Regime de binário máximo. (rpm)
2 000
2 000
Combustível
Gasóleo
Gasóleo
Catalisador
Sim
Sim
Filtro de partículas (FAP)
Sim
Sim
Injecção electrónica
Sim
Sim

Capacidades de óleo (em litros)


Motores (com substituição do elemento filtrante)

5
5

Características técnicas Diesel
134

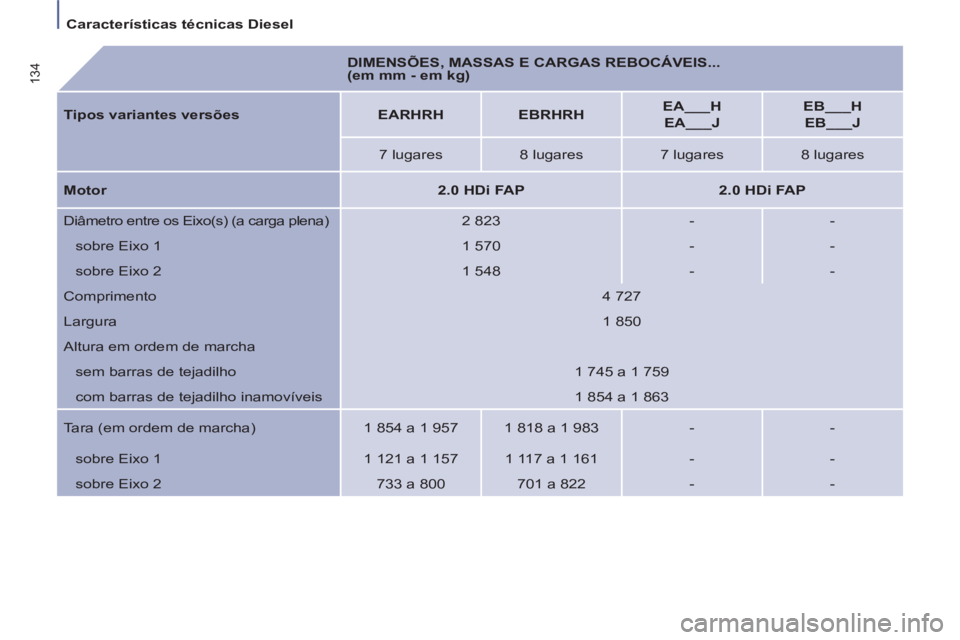

DIMENSÕES, MASSAS E CARGAS REBOCÁVEIS...
(em mm - em kg)

Tipos variantes versões


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 lugares
8 lugares
7 lugares
8 lugares

Motor


2.0 HDi FAP



2.0 HDi FAP


Diâmetro entre os Eixo(s) (a carga plena)
2 823
-
-
sobre Eixo 1
1 570
-
-
sobre Eixo 2
1 548
-
-
Comprimento
4 727
Largura
1 850
Altura em ordem de marcha
sem barras de tejadilho
1 745 a 1 759
com barras de tejadilho inamovíveis
1 854 a 1 863
Tara (em ordem de marcha)
1 854 a 1 957
1 818 a 1 983
-
-
sobre Eixo 1
1 121 a 1 157
1 117 a 1 161
-
-
sobre Eixo 2
733 a 800
701 a 822
-
-
