2013 PEUGEOT 5008 Instruksjoner for bruk (in Norwegian)

K
O
63

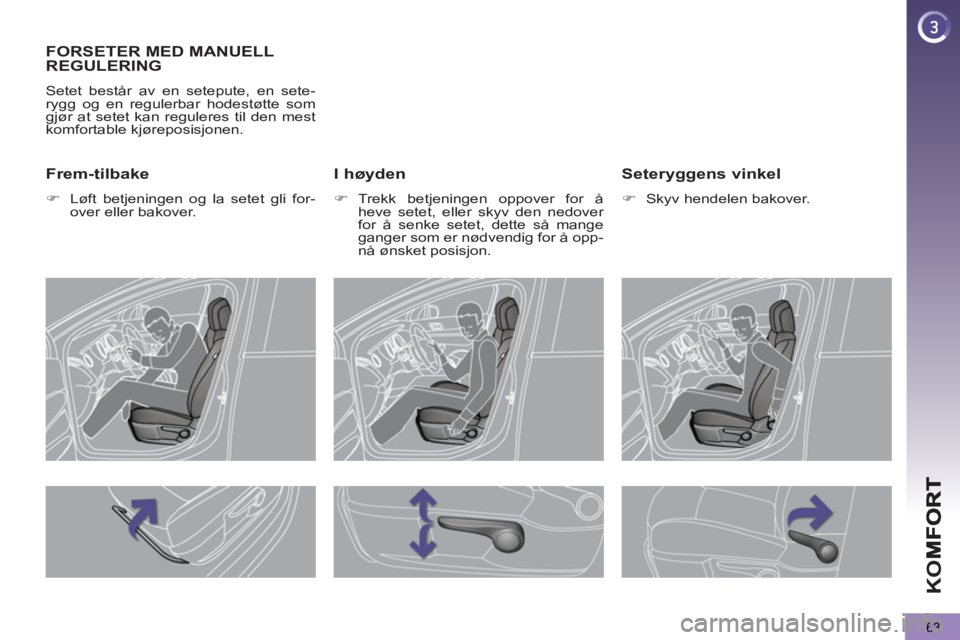

FORSETER MED MANUELL
REGULERING
Setet består av en setepute, en sete-
rygg og en regulerbar hodestøtte som
gjør at setet kan reguleres til den mest
komfortable kjøreposisjonen.
I høyden



)
Trekk betjeningen oppover for å
heve setet, eller skyv den nedover
for å senke setet, dette så mange
ganger som er nødvendig for å opp-
nå ønsket posisjon.

Seteryggens vinkel



)
Skyv hendelen bakover.

Frem-tilbake



)
Løft betjeningen og la setet gli for-
over eller bakover.

K
O
64

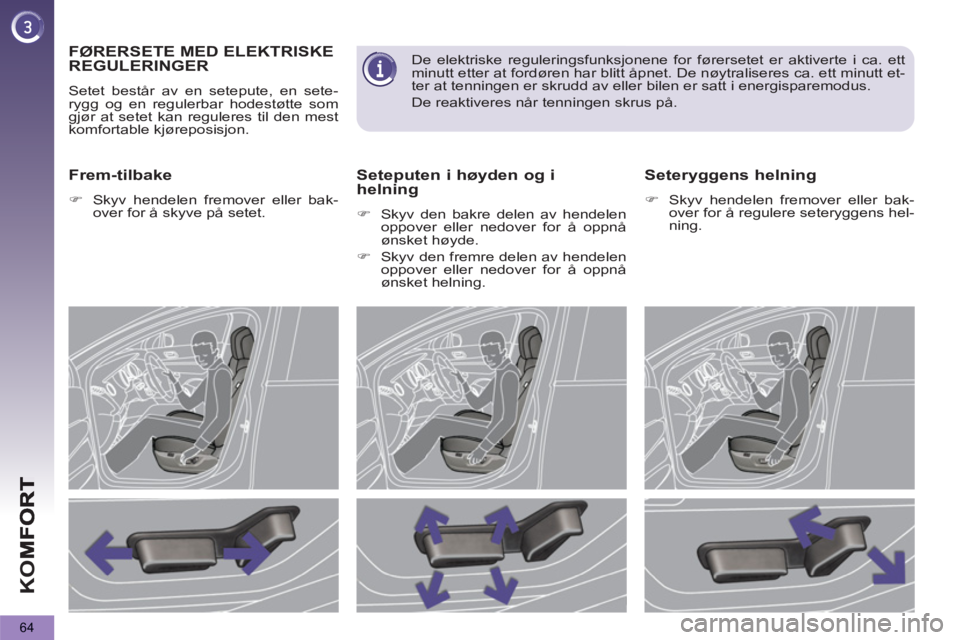

FØRERSETE MED ELEKTRISKE
REGULERINGER
Setet består av en setepute, en sete-
rygg og en regulerbar hodestøtte som
gjør at setet kan reguleres til den mest
komfortable kjøreposisjon.
Frem-tilbake



)
Skyv hendelen fremover eller bak-
over for å skyve på setet.

Seteputen i høyden og ihelning



)
Skyv den bakre delen av hendelen
oppover eller nedover for å oppnå
ønsket høyde.

)
Skyv den fremre delen av hendelen
oppover eller nedover for å oppnå
ønsket helning.


Seteryggens helning



)
Skyv hendelen fremover eller bak-
over for å regulere seteryggens hel-
ning.

De elektriske reguleringsfunksjonene for førersetet er aktiverte i ca. ett
minutt etter at fordøren har blitt åpnet. De nøytraliseres ca. ett minutt et-
ter at tenningen er skrudd av eller bilen er satt i energisparemodus.
De reaktiveres når tenningen skrus på.

K
O
65










Betjening av varmeseter
Når motoren går, kan forsetene varmes
opp uavhengig av hverandre.


)
Bruk reguleringshjulet på siden av
forsetet til å sette på funksjonen og
velg ønsket varmenivå:

0

:
Av.

1

:
Svak.

2

:
Middels.

3

:
Sterk.


)
For å plassere hodestøtten høyere,
løft den opp og fremover.

)
For å fjerne hodestøtten, trykk på
tapp A
og trekk hodestøtten opp.

)
For å sette hodestøtten tilbake på
plass, før stengene til hodestøtten
inn i hullene, mens hodestøtten hol-
des rett over seteryggen.

)
For å plassere hodestøtten lavere,
trykk samtidig på tapp A
og på ho-
destøtten.

)
For å vinkle hodestøtten, skyv den
nedre delen fremover eller bakover.
Hodestøtten er utstyrt med en
ramme med innhakk som gjør
at den ikke faller ned. Dette er
et sikkerhetselement ved kollisjoner.

Hodestøtten er korrekt regulert når
den øvre kanten av hodestøtten er
på nivå med den øverste delen av
hodet.

Kjør aldri med demonterte hodestøt-
ter. De skal være på plass og de skal
være korrekt regulert.


Manuell korsryggregulering



)
Drei på hjulet for å oppnå ønsket
korsryggstøtte.

Regulering av hodestøttene i høyden og i helning

K
O
66

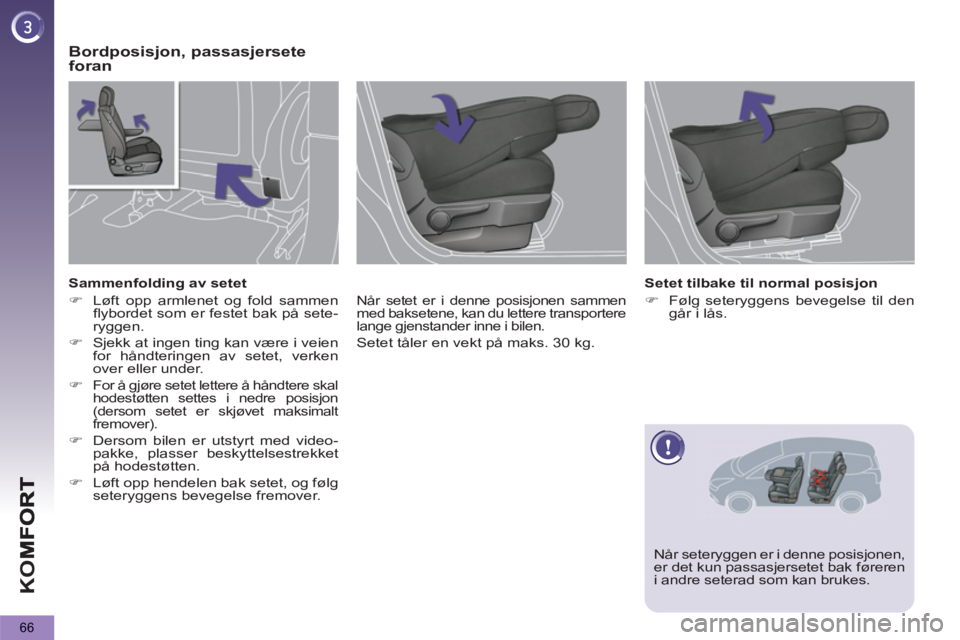

Bordposisjon, passasjerseteforan

Når setet er i denne posisjonen sammen
med baksetene, kan du lettere transportere
lange gjenstander inne i bilen.
Setet tåler en vekt på maks. 30 kg.
Sammenfolding av setet


)
Løft opp armlenet og fold sammen
fl ybordet som er festet bak på sete-
ryggen.

)
Sjekk at ingen ting kan være i veien
for håndteringen av setet, verken
over eller under.

)

For å gjøre setet lettere å håndtere skal
hodestøtten settes i nedre posisjon
(dersom setet er skjøvet maksimalt
fremover).

)
Dersom bilen er utstyrt med video-
pakke, plasser beskyttelsestrekket
på hodestøtten.

)
Løft opp hendelen bak setet, og følg
seteryggens bevegelse fremover.

Setet tilbake til normal posisjon


)
Følg seteryggens bevegelse til den
går i lås.



Når seteryggen er i denne posisjonen,
er det kun passasjersetet bak føreren
i andre seterad som kan brukes.

K
O
67

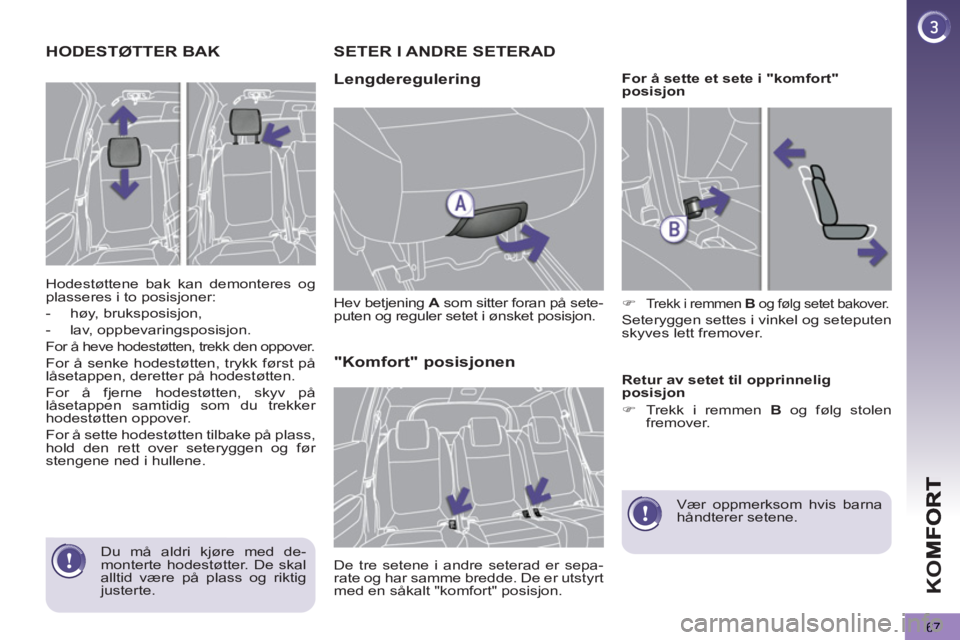

HODESTØTTER BAK
Hodestøttene bak kan demonteres og
plasseres i to posisjoner:


- høy, bruksposisjon,

- lav, oppbevaringsposisjon.

For å heve hodestøtten, trekk den oppover.
For å senke hodestøtten, trykk først på
låsetappen, deretter på hodestøtten.
For å fjerne hodestøtten, skyv på
låsetappen samtidig som du trekker
hodestøtten oppover.
For å sette hodestøtten tilbake på plass,
hold den rett over seteryggen og før
stengene ned i hullene.
SETER I ANDRE SETERAD

Len
gderegulering

Hev betjening A
som sitter foran på sete-
puten og reguler setet i ønsket posisjon.
"Komfort" posisjonen

De tre setene i andre seterad er sepa-
rate og har samme bredde. De er utstyrt
med en såkalt "komfort" posisjon.
For å sette et sete i "komfort"
posisjon


)

Trekk i remmen B
og følg setet bakover.

Seteryggen settes i vinkel og seteputen
skyves lett fremover.

Retur av setet til opprinnelig
posisjon


)
Trekk i remmen B
og følg stolen
fremover.


Vær oppmerksom hvis barna
håndterer setene.

Du må aldri kjøre med de-
monterte hodestøtter. De skal
alltid være på plass og riktig
justerte.

K
O
68

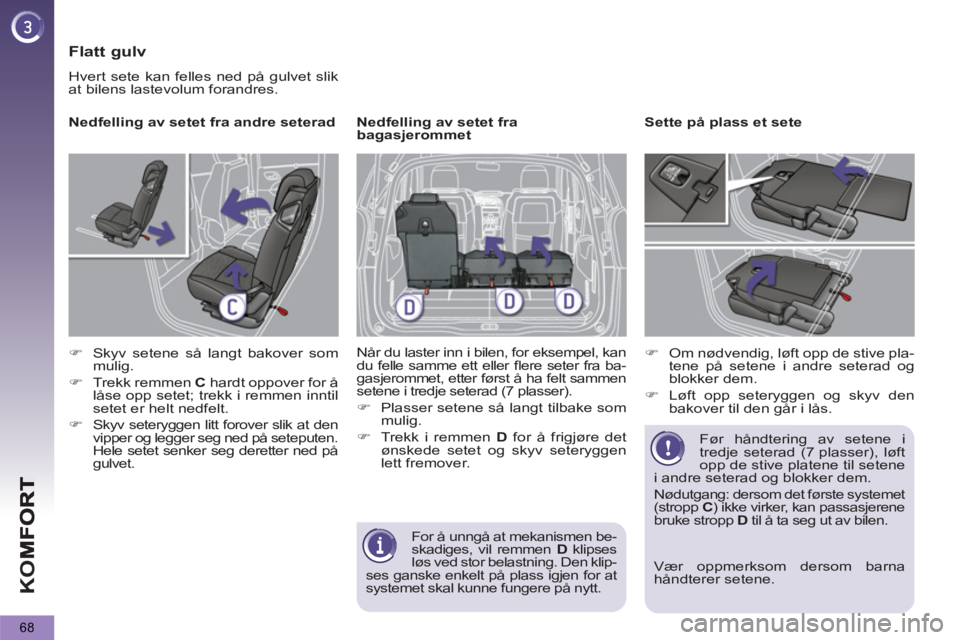

Flatt gulv

Hvert sete kan felles ned på gulvet slik
at bilens lastevolum forandres.

Nedfelling av setet fra andre seterad


)
Skyv setene så langt bakover som
mulig.

)
Trekk remmen C
hardt oppover for å
låse opp setet; trekk i remmen inntil
setet er helt nedfelt.

)
Skyv seteryggen litt forover slik at den
vipper og legger seg ned på seteputen.
Hele setet senker seg deretter ned på
gulvet.

Nedfelling av setet fra
bagasjerommet
Når du laster inn i bilen, for eksempel, kan
du felle samme ett eller fl ere seter fra ba-
gasjerommet, etter først å ha felt sammen
setene i tredje seterad (7 plasser).


)
Plasser setene så langt tilbake som
mulig.

)
Trekk i remmen D
for å frigjøre det
ønskede setet og skyv seteryggen
lett fremover.
Sette på plass et sete


)
Om nødvendig, løft opp de stive pla-
tene på setene i andre seterad og
blokker dem.

)
Løft opp seteryggen og skyv den
bakover til den går i lås.
Før håndtering av setene i
tredje seterad (7 plasser), løft
opp de stive platene til setene
i andre seterad og blokker dem.
Nødutgang: dersom det første systemet
(stropp C
) ikke virker, kan passasjerene
bruke stropp D
til å ta seg ut av bilen.
For å unngå at mekanismen be-
skadiges, vil remmen D
klipses
løs ved stor belastning. Den klip-
ses ganske enkelt på plass igjen for at
systemet skal kunne fungere på nytt.
Vær oppmerksom dersom barna
håndterer setene.

K
O
69

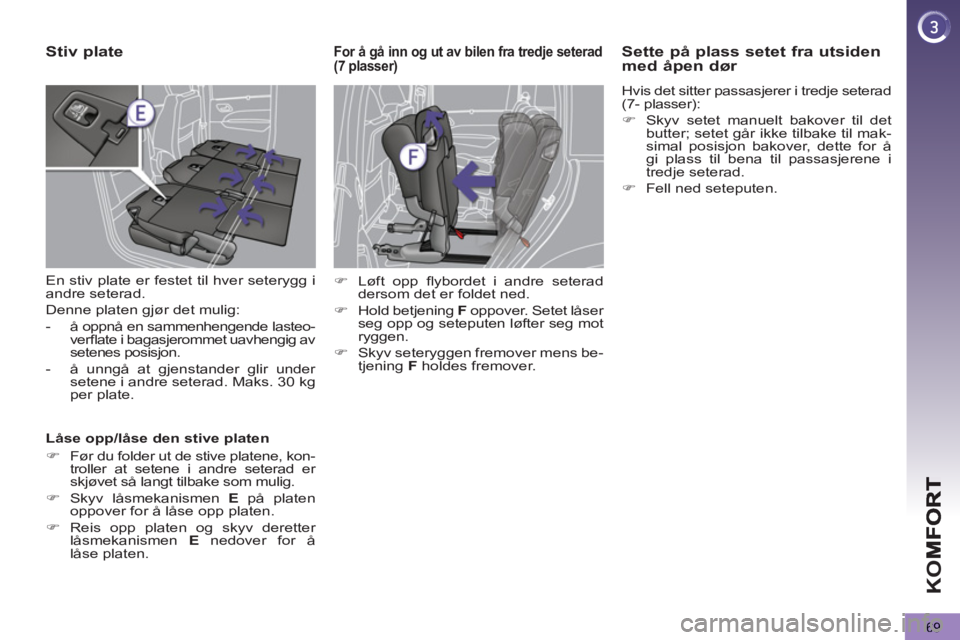

Stiv plate
En stiv plate er festet til hver seterygg i
andre seterad.
Denne platen gjør det mulig:


- å oppnå en sammenhengende lasteo-
verfl ate i bagasjerommet uavhengig av
setenes posisjon.

- å unngå at gjenstander glir under
setene i andre seterad. Maks. 30 kg
per plate.

Låse opp/låse den stive platen


)
Før du folder ut de stive platene, kon-
troller at setene i andre seterad er
skjøvet så langt tilbake som mulig.

)
Skyv låsmekanismen E
på platen
oppover for å låse opp platen.

)
Reis opp platen og skyv deretter
låsmekanismen E
nedover for å
låse platen.




For å gå inn og ut av bilen fra tredje seterad (7 plasser)Sette på plass setet fra utsiden med åpen dør

Hvis det sitter passasjerer i tredje seterad
(7- plasser):


)
Skyv setet manuelt bakover til det
butter; setet går ikke tilbake til mak-
simal posisjon bakover, dette for å
gi plass til bena til passasjerene i
tredje seterad.

)
Fell ned seteputen.



)
Løft opp fl ybordet i andre seterad
dersom det er foldet ned.

)
Hold betjening F
oppover. Setet låser
seg opp og seteputen løfter seg mot
ryggen.

)
Skyv seteryggen fremover mens be-
tjening F
holdes fremover.

K
O
70

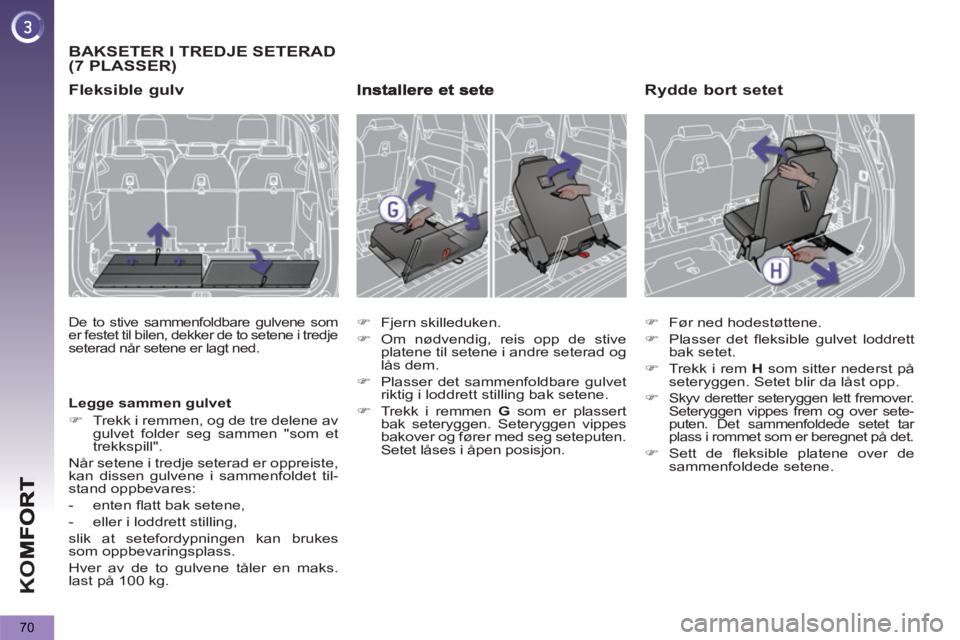

BAKSETER I TREDJE SETERAD (7 PLASSER)


Fleksible gulv
De to stive sammenfoldbare gulvene som
er festet til bilen, dekker de to setene i tredje
seterad når setene er lagt ned.

Legge sammen gulvet


)
Trekk i remmen, og de tre delene av
gulvet folder seg sammen "som et
trekkspill".
Når setene i tredje seterad er oppreiste,
kan dissen gulvene i sammenfoldet til-
stand oppbevares:


- enten fl att bak setene,

- eller i loddrett stilling,
slik at setefordypningen kan brukes
som oppbevaringsplass.
Hver av de to gulvene tåler en maks.
last på 100 kg.




)
Fjern skilleduken.

)
Om nødvendig, reis opp de stive
platene til setene i andre seterad og
lås dem.

)
Plasser det sammenfoldbare gulvet
riktig i loddrett stilling bak setene.

)
Trekk i remmen G
som er plassert
bak seteryggen. Seteryggen vippes
bakover og fører med seg seteputen.
Setet låses i åpen posisjon.



Rydde bort setet



)
Før ned hodestøttene.

)
Plasser det fl eksible gulvet loddrett
bak setet.

)
Trekk i rem H
som sitter nederst på
seteryggen. Setet blir da låst opp.

)

Skyv deretter seteryggen lett fremover.
Seteryggen vippes frem og over sete-
puten. Det sammenfoldede setet tar
plass i rommet som er beregnet på det.

)
Sett de fl eksible platene over de
sammenfoldede setene.
