2013 FIAT SCUDO Instrukcja obsługi (in Polish)

53
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

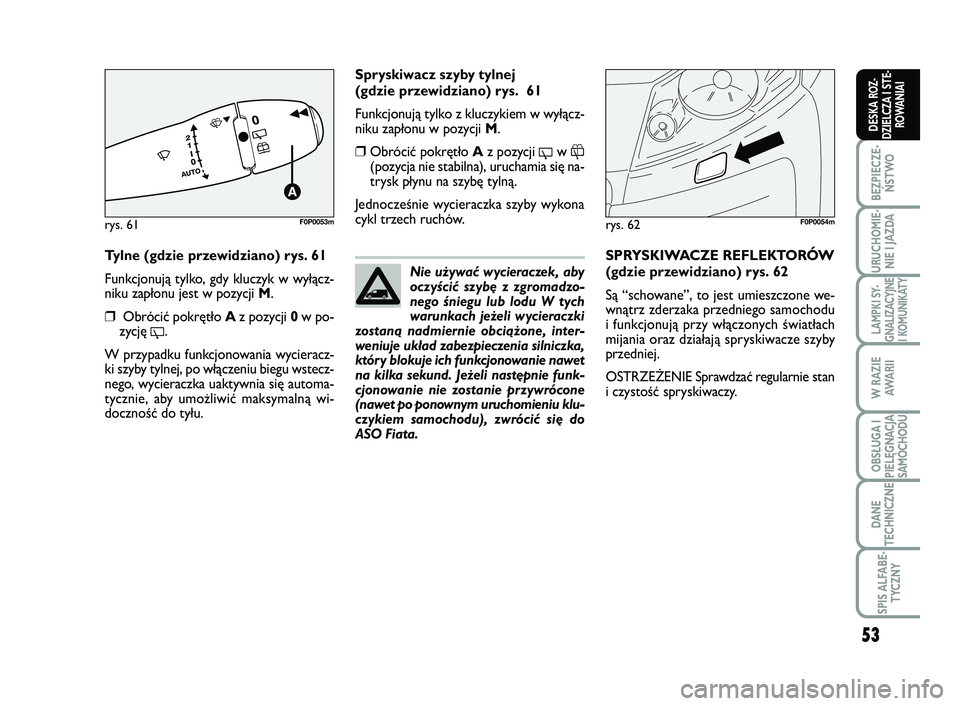

Tylne (gdzie przewidziano) rys. 61
Funkcjonują tylko, gdy kluczyk w wyłącz-
niku zapłonu jest w pozycji M.
❒Obrócić pokrętło A z pozycji 0w po-
zycję
'.
W przypadku funkcjonowania wycieracz-
ki szyby tylnej, po włączeniu biegu wstecz-
nego, wycieraczka uaktywnia się automa-
tycznie, aby umożliwić maksymalną wi-
doczność do tyłu.SPRYSKIWACZE REFLEKTORÓW
(gdzie przewidziano) rys. 62
Są “schowane”, to jest umieszczone we-
wnątrz zderzaka przedniego samochodu
i funkcjonują przy włączonych światłach
mijania oraz działają spryskiwacze szyby
przedniej.
OSTRZEŻENIE Sprawdzać regularnie stan
i czystość spryskiwaczy.
rys. 62F0P0054m
Nie używać wycieraczek, aby
oczyścić szybę z zgromadzo-
nego śniegu lub lodu W tych
warunkach jeżeli wycieraczki
zostaną nadmiernie obciążone, inter-
weniuje układ zabezpieczenia silniczka,
który blokuje ich funkcjonowanie nawet
na kilka sekund. Jeżeli następnie funk-
cjonowanie nie zostanie przywrócone
(nawet po ponownym uruchomieniu klu-
czykiem samochodu), zwrócić się do
ASO Fiata.
Spryskiwacz szyby tylnej
(gdzie przewidziano) rys. 61
Funkcjonują tylko z kluczykiem w wyłącz-
niku zapłonu w pozycji M.
❒Obrócić pokrętło Az pozycji
'w &(pozycja nie stabilna), uruchamia się na-
trysk płynu na szybę tylną.
Jednocześnie wycieraczka szyby wykona
cykl trzech ruchów.
rys. 61F0P0053m
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 53

54
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI
rys. 63/aF0P0055m
Funkcja wybrana,
wyświetlanie
“Regulatora prędko-
ści”.
Funkcja nieaktywna
OFF (na przykład
107 km/h).
Funkcja aktywna
(na przykład 107
km/h).
Prędkość samochodu
przekroczona (na przy-
kład 118 kmgodzinę),
prędkość zaprogramowa-
na miga.
Rozpoznane
uszkodzenie w
funkcjonowaniu
OFF - kreski migają.
Ten regulator wyświetla na blokach kon-
trolnych stan wybranej funkcji i zaprogra-
mowaną prędkość:
F0P0324m
F0P0325m
F0P0326m
F0P0327m
F0P0328m

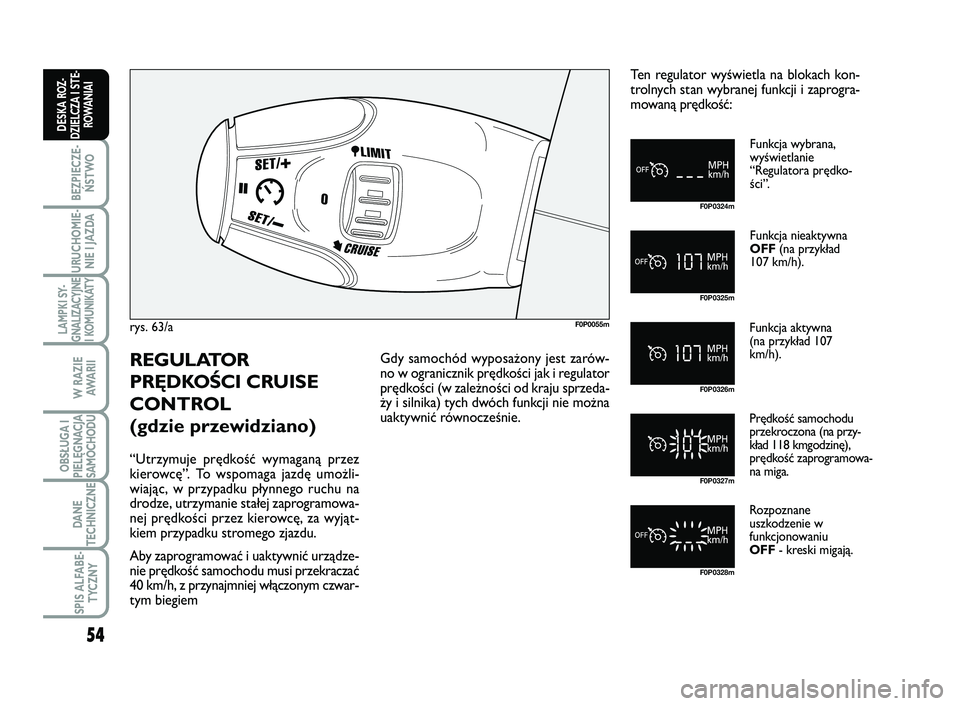

REGULATOR
PRĘDKOŚCI CRUISE
CONTROL
(gdzie przewidziano)
“Utrzymuje prędkość wymaganą przez
kierowcę”. To wspomaga jazdę umożli-
wiając, w przypadku płynnego ruchu na
drodze, utrzymanie stałej zaprogramowa-
nej prędkości przez kierowcę, za wyjąt-
kiem przypadku stromego zjazdu.
Aby zaprogramować i uaktywnić urządze-
nie prędkość samochodu musi przekraczać
40 km/h, z przynajmniej włączonym czwar-
tym biegiemGdy samochód wyposażony jest zarów-
no w ogranicznik prędkości jak i regulator
prędkości (w zależności od kraju sprzeda-
ży i silnika) tych dwóch funkcji nie można
uaktywnić równocześnie.
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 54

55
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

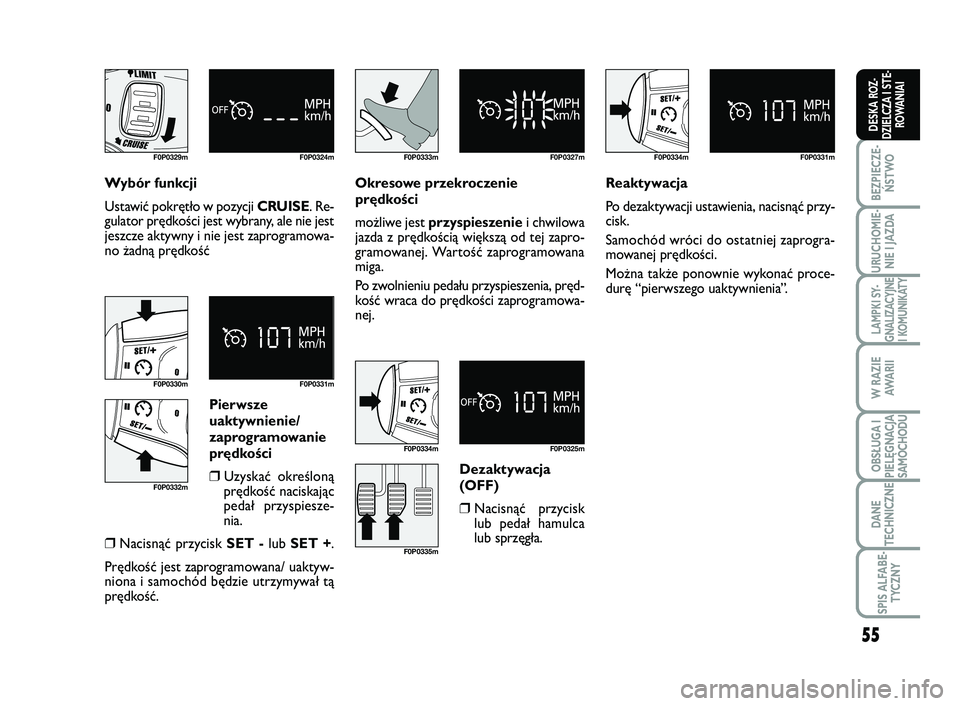

Wybór funkcji
Ustawić pokrętło w pozycji CRUISE. Re-
gulator prędkości jest wybrany, ale nie jest
jeszcze aktywny i nie jest zaprogramowa-
no żadną prędkość
F0P0329m F0P0324m
Pierwsze
uaktywnienie/
zaprogramowanie
prędkości
❒Uzyskać określoną
prędkość naciskając
pedał przyspiesze-
nia.
❒Nacisnąć przycisk SET - lub SET +.
Prędkość jest zaprogramowana/ uaktyw-
niona i samochód będzie utrzymywał tą
prędkość.
F0P0330m
F0P0332mF0P0331m
Okresowe przekroczenie
prędkości
możliwe jest przyspieszeniei chwilowa
jazda z prędkością większą od tej zapro-
gramowanej. Wartość zaprogramowana
miga.
Po zwolnieniu pedału przyspieszenia, pręd-
kość wraca do prędkości zaprogramowa-
nej.
F0P0333m F0P0327m
Reaktywacja
Po dezaktywacji ustawienia, nacisnąć przy-
cisk.
Samochód wróci do ostatniej zaprogra-
mowanej prędkości.
Można także ponownie wykonać proce-
durę “pierwszego uaktywnienia”.
F0P0334m F0P0331m
Dezaktywacja
(OFF)
❒Nacisnąć przycisk
lub pedał hamulca
lub sprzęgła.
F0P0334m
F0P0335mF0P0325m
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 55

56
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

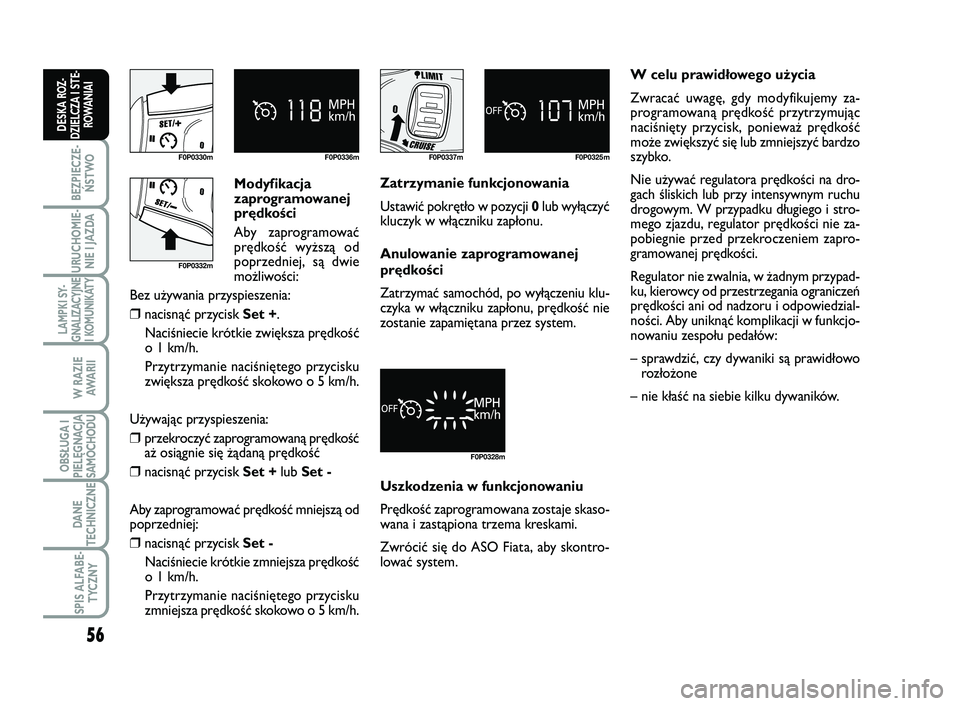

Modyfikacja
zaprogramowanej
prędkości
Aby zaprogramować
prędkość wyższą od
poprzedniej, są dwie
możliwości:
Bez używania przyspieszenia:
❒nacisnąć przycisk Set +.
Naciśniecie krótkie zwiększa prędkość
o 1 km/h.
Przytrzymanie naciśniętego przycisku
zwiększa prędkość skokowo o 5 km/h.
Używając przyspieszenia:
❒przekroczyć zaprogramowaną prędkość
aż osiągnie się żądaną prędkość
❒nacisnąć przycisk Set +lub Set -
Aby zaprogramować prędkość mniejszą od
poprzedniej:
❒nacisnąć przycisk Set -
Naciśniecie krótkie zmniejsza prędkość
o 1 km/h.
Przytrzymanie naciśniętego przycisku
zmniejsza prędkość skokowo o 5 km/h.
F0P0330m F0P0336m
F0P0332m
F0P0337m F0P0325m
Zatrzymanie funkcjonowania
Ustawić pokrętło w pozycji 0lub wyłączyć
kluczyk w włączniku zapłonu.
Anulowanie zaprogramowanej
prędkości
Zatrzymać samochód, po wyłączeniu klu-
czyka w włączniku zapłonu, prędkość nie
zostanie zapamiętana przez system.
F0P0328m
Uszkodzenia w funkcjonowaniu
Prędkość zaprogramowana zostaje skaso-
wana i zastąpiona trzema kreskami.
Zwrócić się do ASO Fiata, aby skontro-
lować system.W celu prawidłowego użycia
Zwracać uwagę, gdy modyfikujemy za-
programowaną prędkość przytrzymując
naciśnięty przycisk, ponieważ prędkość
może zwiększyć się lub zmniejszyć bardzo
szybko.
Nie używać regulatora prędkości na dro-
gach śliskich lub przy intensywnym ruchu
drogowym. W przypadku długiego i stro-
mego zjazdu, regulator prędkości nie za-
pobiegnie przed przekroczeniem zapro-
gramowanej prędkości.
Regulator nie zwalnia, w żadnym przypad-
ku, kierowcy od przestrzegania ograniczeń
prędkości ani od nadzoru i odpowiedzial-
ności. Aby uniknąć komplikacji w funkcjo-
nowaniu zespołu pedałów:
– sprawdzić, czy dywaniki są prawidłowo
rozłożone
– nie kłaść na siebie kilku dywaników.
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 56

57
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI
rys. 63/bF0P0055m
F0P0338m
F0P0339m
F0P0340m
F0P0341m
F0P0342m
Funkcja wybrana, wy-
świetlany jest symbol
“Limitatore di veloci-
tà”.
Funkcja dezaktywna,
ostatnia zaprogramo-
wana prędkość -
OFF (na przykład
107 km/h)
Funkcja aktywna
(na przykład 107
km/h).
Prędkość samochodu
przekroczona
(na przykład 118
kmgodzinę), prędkość
zaprogramowana
miga.
Rozpoznane
uszkodzenie w
funkcjonowaniu
OFF - kreski migają.

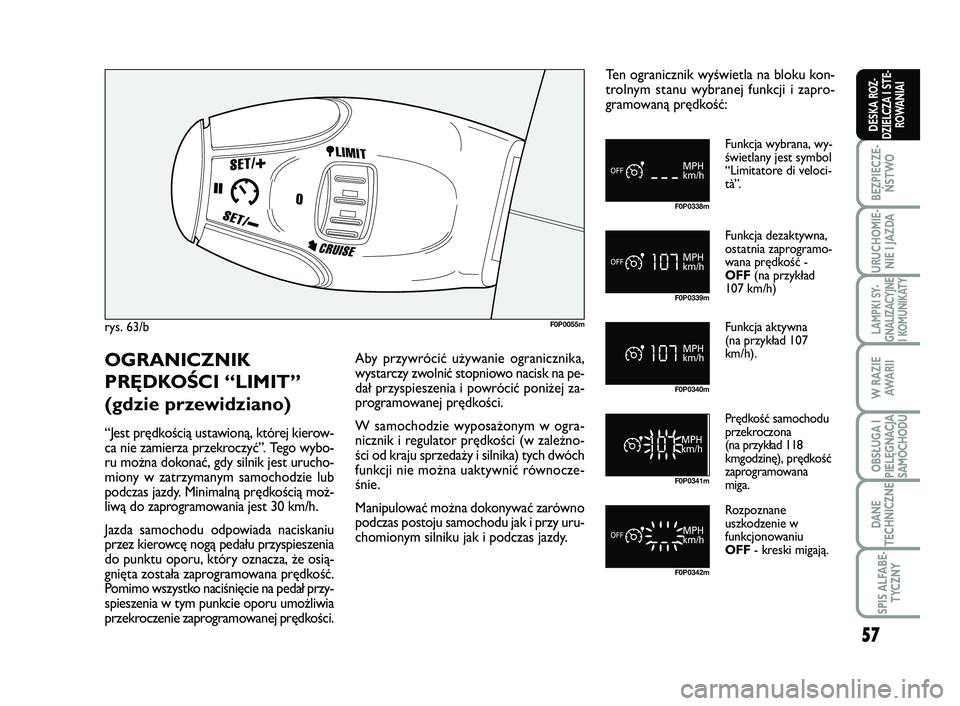

OGRANICZNIK
PRĘDKOŚCI “LIMIT”
(gdzie przewidziano)
“Jest prędkością ustawioną, której kierow-
ca nie zamierza przekroczyć”. Tego wybo-
ru można dokonać, gdy silnik jest urucho-
miony w zatrzymanym samochodzie lub
podczas jazdy. Minimalną prędkością moż-
liwą do zaprogramowania jest 30 km/h.
Jazda samochodu odpowiada naciskaniu
przez kierowcę nogą pedału przyspieszenia
do punktu oporu, który oznacza, że osią-
gnięta została zaprogramowana prędkość.
Pomimo wszystko naciśnięcie na pedał przy-
spieszenia w tym punkcie oporu umożliwia
przekroczenie zaprogramowanej prędkości.Aby przywrócić używanie ogranicznika,
wystarczy zwolnić stopniowo nacisk na pe-
dał przyspieszenia i powrócić poniżej za-
programowanej prędkości.
W samochodzie wyposażonym w ogra-
nicznik i regulator prędkości (w zależno-
ści od kraju sprzedaży i silnika) tych dwóch
funkcji nie można uaktywnić równocze-
śnie.
Manipulować można dokonywać zarówno
podczas postoju samochodu jak i przy uru-
chomionym silniku jak i podczas jazdy.Ten ogranicznik wyświetla na bloku kon-
trolnym stanu wybranej funkcji i zapro-
gramowaną prędkość:
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 57

58
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI
F0P0343m F0P0338m
Wybór funkcji
Ustawić pokrętło w pozycji LIMIT. Ogra-
nicznik prędkości jest wybrany ale nie jest
jeszcze aktywny. Na wyświetlaczu wska-
zywana jest ostatnia zaprogramowana
prędkość.
F0P0330m
F0P0332mF0P0344m F0P0351m
Programowanie prędkości
Zaprogramowanie może być wykonane
bez uaktywniania ogranicznika, ale przy
uruchomionym silniku.
Aby zapamiętać prędkość większa od po-
przedniej:
❒nacisnąć przycisk Set +.
Naciśniecie krótkie zwiększa prędkość
o 1 km/h.
Przytrzymanie naciśniętego przycisku
zwiększa prędkość skokowo o 5 km/h.
Aby zaprogramować prędkość mniejszą od
poprzedniej:
❒nacisnąć przycisk Set -
Naciśniecie krótkie zmniejsza prędkość
o 1 km/h.
Przytrzymanie naciśniętego przycisku
zmniejsza prędkość skokowo o 5 km/h.Aktywacja/dezaktywacja (OFF)
Pierwsze naciśnięcie przycisku uaktywnia
ogranicznik, drugie naciśnięcie dezakty-
wuje (OFF).
F0P0334m
F0P0334mF0P0339m F0P0340m
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 58

59
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI
F0P0333m F0P0341m

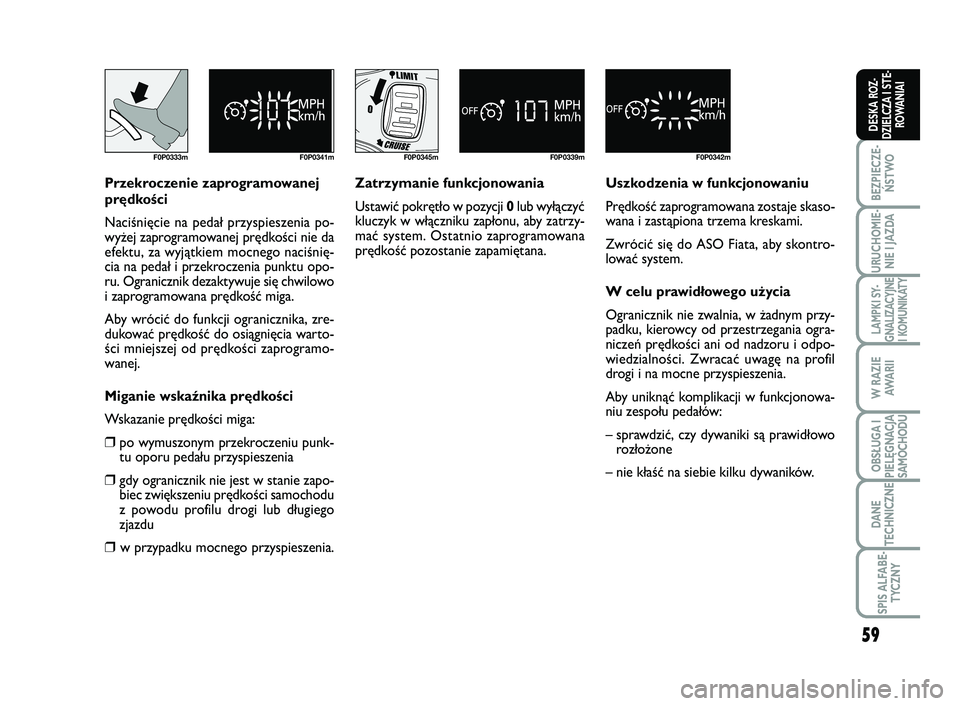

Przekroczenie zaprogramowanej
prędkości
Naciśnięcie na pedał przyspieszenia po-
wyżej zaprogramowanej prędkości nie da
efektu, za wyjątkiem mocnego naciśnię-
cia na pedał i przekroczenia punktu opo-
ru. Ogranicznik dezaktywuje się chwilowo
i zaprogramowana prędkość miga.
Aby wrócić do funkcji ogranicznika, zre-
dukować prędkość do osiągnięcia warto-
ści mniejszej od prędkości zaprogramo-
wanej.
Miganie wskaźnika prędkości
Wskazanie prędkości miga:
❒po wymuszonym przekroczeniu punk-
tu oporu pedału przyspieszenia
❒gdy ogranicznik nie jest w stanie zapo-
biec zwiększeniu prędkości samochodu
z powodu profilu drogi lub długiego
zjazdu
❒w przypadku mocnego przyspieszenia.Zatrzymanie funkcjonowania
Ustawić pokrętło w pozycji 0lub wyłączyć
kluczyk w włączniku zapłonu, aby zatrzy-
mać system. Ostatnio zaprogramowana
prędkość pozostanie zapamiętana.Uszkodzenia w funkcjonowaniu
Prędkość zaprogramowana zostaje skaso-
wana i zastąpiona trzema kreskami.
Zwrócić się do ASO Fiata, aby skontro-
lować system.
W celu prawidłowego użycia
Ogranicznik nie zwalnia, w żadnym przy-
padku, kierowcy od przestrzegania ogra-
niczeń prędkości ani od nadzoru i odpo-
wiedzialności. Zwracać uwagę na profil
drogi i na mocne przyspieszenia.
Aby uniknąć komplikacji w funkcjonowa-
niu zespołu pedałów:
– sprawdzić, czy dywaniki są prawidłowo
rozłożone
– nie kłaść na siebie kilku dywaników.
F0P0345m F0P0339mF0P0342m
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 59

60
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

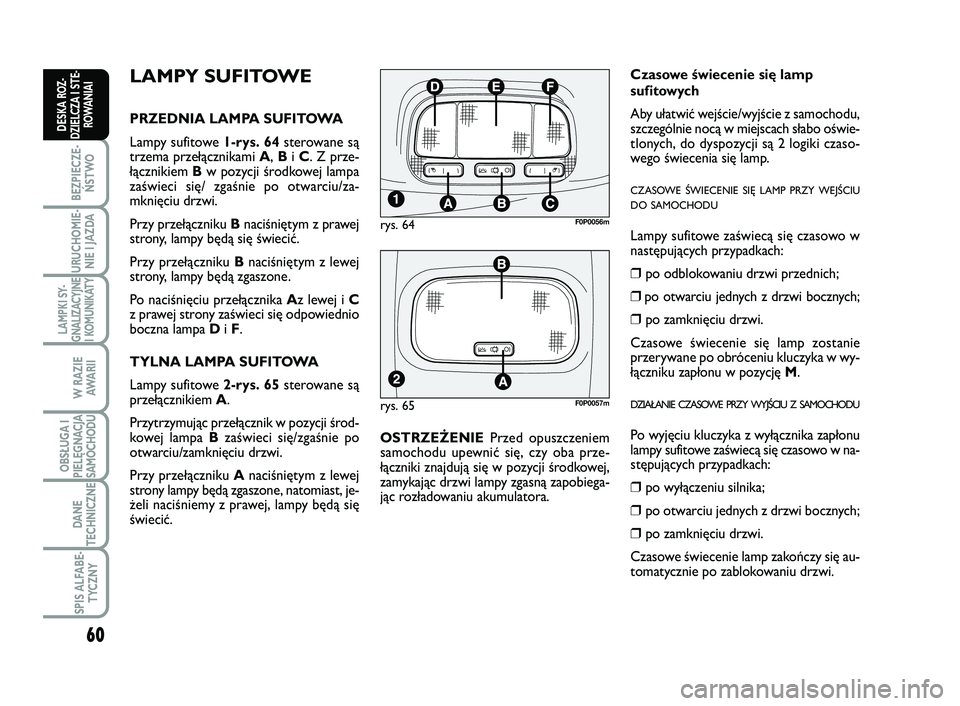

LAMPY SUFITOWE
PRZEDNIA LAMPA SUFITOWA
Lampy sufitowe 1-rys. 64sterowane są
trzema przełącznikami A, Bi C. Z prze-
łącznikiem Bw pozycji środkowej lampa
zaświeci się/ zgaśnie po otwarciu/za-
mknięciu drzwi.
Przy przełączniku Bnaciśniętym z prawej
strony, lampy będą się świecić.
Przy przełączniku Bnaciśniętym z lewej
strony, lampy będą zgaszone.
Po naciśnięciu przełącznika Az lewej i C
z prawej strony zaświeci się odpowiednio
boczna lampa Di F.
TYLNA LAMPA SUFITOWA
Lampy sufitowe 2-rys. 65sterowane są
przełącznikiem A.
Przytrzymując przełącznik w pozycji środ-
kowej lampa Bzaświeci się/zgaśnie po
otwarciu/zamknięciu drzwi.
Przy przełączniku Anaciśniętym z lewej
strony lampy będą zgaszone, natomiast, je-
żeli naciśniemy z prawej, lampy będą się
świecić.OSTRZEŻENIE Przed opuszczeniem
samochodu upewnić się, czy oba prze-
łączniki znajdują się w pozycji środkowej,
zamykając drzwi lampy zgasną zapobiega-
jąc rozładowaniu akumulatora.
rys. 65F0P0057m
Czasowe świecenie się lamp
sufitowych
Aby ułatwić wejście/wyjście z samochodu,
szczególnie nocą w miejscach słabo oświe-
tlonych, do dyspozycji są 2 logiki czaso-
wego świecenia się lamp.
CZASOWE ŚWIECENIE SIĘ LAMP PRZY WEJŚCIU
DO SAMOCHODU
Lampy sufitowe zaświecą się czasowo w
następujących przypadkach:
❒po odblokowaniu drzwi przednich;
❒po otwarciu jednych z drzwi bocznych;
❒po zamknięciu drzwi.
Czasowe świecenie się lamp zostanie
przerywane po obróceniu kluczyka w wy-
łączniku zapłonu w pozycję M.
DZIAŁANIE CZASOWE PRZY WYJŚCIU Z SAMOCHODU
Po wyjęciu kluczyka z wyłącznika zapłonu
lampy sufitowe zaświecą się czasowo w na-
stępujących przypadkach:
❒po wyłączeniu silnika;
❒po otwarciu jednych z drzwi bocznych;
❒po zamknięciu drzwi.
Czasowe świecenie lamp zakończy się au-
tomatycznie po zablokowaniu drzwi.
rys. 64F0P0056m
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 60
