2013 FIAT SCUDO Instrukcja obsługi (in Polish)

Olej na bazie syntetycznej o lepkości SAE 5W- 40
kwalifikacja FIAT 9.55535-N2

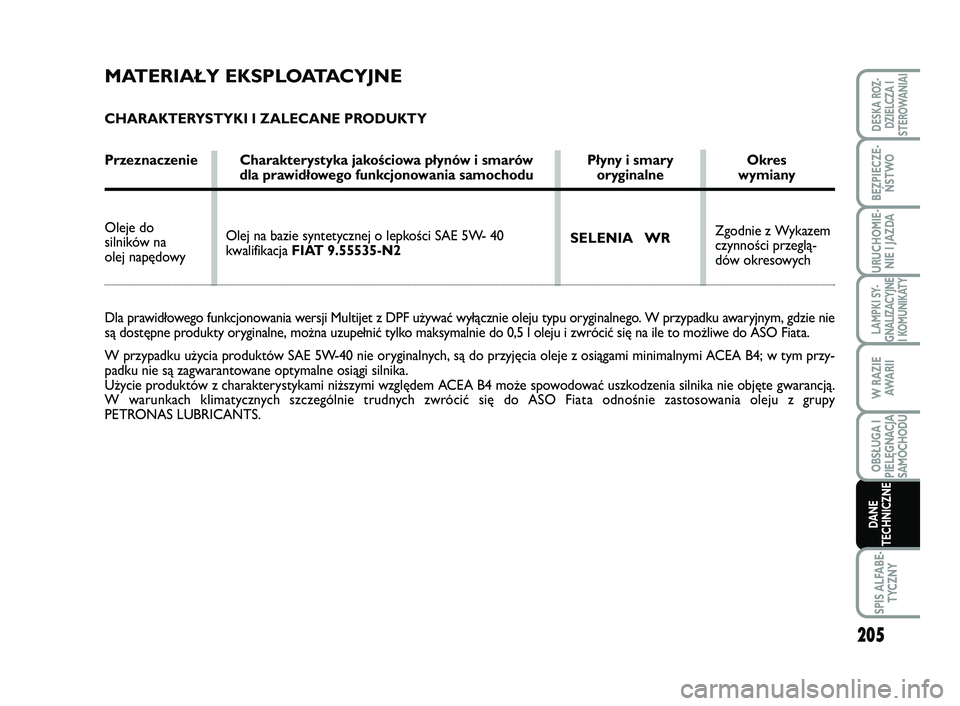

MATERIAŁY EKSPLOATACYJNE
CHARAKTERYSTYKI I ZALECANE PRODUKTY
Przeznaczenie Charakterystyka jakościowa płynów i smarów Płyny i smary Okres
dla prawidłowego funkcjonowania samochodu oryginalne wymiany
Oleje do
silników na
olej napędowy
Dla prawidłowego funkcjonowania wersji Multijet z DPF używać wyłącznie oleju typu oryginalnego. W przypadku awaryjnym, gdzie nie
są dostępne produkty oryginalne, można uzupełnić tylko maksymalnie do 0,5 l oleju i zwrócić się na ile to możliwe do ASO Fiata.
W przypadku użycia produktów SAE 5W-40 nie oryginalnych, są do przyjęcia oleje z osiągami minimalnymi ACEA B4; w tym przy-
padku nie są zagwarantowane optymalne osiągi silnika.
Użycie produktów z charakterystykami niższymi względem ACEA B4 może spowodować uszkodzenia silnika nie objęte gwarancją.
W warunkach klimatycznych szczególnie trudnych zwrócić się do ASO Fiata odnośnie zastosowania oleju z grupy
PETRONAS LUBRICANTS.SELENIA WRZgodnie z Wykazem
czynności przeglą-
dów okresowych
DANE
TECHNICZNE
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
W RAZIE
AWA R I I
URUCHOMIE-
NIE I JAZDA
BEZPIECZE-
ŃSTWO
DESKA ROZ-
DZIELCZA I
STEROWANIAI
SPIS ALFABE-
TYCZNY
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
205
175-210 SCUDO LUM PL_173-199 ScudoG9 PL 26/10/12 10.11 Pagina 205

Stosowanie
Olejei smary do
przeniesienia
napędu
Płyn hamulcowy
Ochronny
do chłodnic
Płyn do
spryskiwaczy szyby
przedniej/szyby
tylnej/reflektorówCharakterystyka jakościowa płynów i olejów
dla właściwego funkcjonowania samochodu
Olej syntetyczny SAE 75W-85, który przewyższa specyfikację
API GL4 i MIL-L-2105 D LEV
Smar na bazie mydeł litowych z dwusiarczkiem molibdenu,
o lepkości NLGI 2
Olej do układu wspomagania kierownicy.
Przewyższa specyfikację ATF DEXRON III
Płyn syntetyczny do systemów hydraulicznych i elektrohydraulicznych
Płyn syntetyczny, F.M.V.S.S. nr 116, DOT 4, ISO 4925,
SAE J-1704, CUNA NC 956-01
Ochronny zapobiegający zamarzaniu koloru czerwonego do
układu chłodzenia na bazie glikolu jednoetylenowego
nie korozyjny z związkami organicznymi bazujący na
technologii O.A.T.
Przewyższa specyfikację CUNA NC 956-16, astm d 3306
Mieszanka alkoholi, wody i środków powierzchniowo
czynnych CUNA NC 956-11Płyny i oleje
zalecane
TUTELA
MATRYX
TUTELA
STAR 500
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
PARAFLU
UP
TUTELA
PROFESSIONAL
SC 35Zastosowanie
Mechaniczne skrzynie
biegów i dyferencjały
Przeguby homokinetyczne
Wspomaganie kierownicy
elektrohydrauliczne
Wspomaganie
hydrauliczne kierownicy
Hamulce hydrauliczne
i sterowanie hydrauliczne
sprzęgła
Układy chłodzenia
Stosować procentowo po:
50% do –35°C
Do stosowania w postaci
czystej lub rozcieńczonej
w układach wycieraczek/
spryskiwaczy szyb
DANE
TECHNICZNE
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
W RAZIE
AWA R I I
URUCHOMIE-
NIE I JAZDA
BEZPIECZE-
ŃSTWO
DESKA ROZ-
DZIELCZA I
STEROWANIAI
SPIS ALFABE-
TYCZNY
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
206
175-210 SCUDO LUM PL_173-199 ScudoG9 PL 26/10/12 10.11 Pagina 206

❒cykl podmiejski: została wykonana jaz-
da, która symulowała użycie samocho-
du w ruchu podmiejskim z częstymi
przyspieszeniami na wszystkich biegach;
z prędkością przebiegu zmieniającą się
od 0 do 120 km/h;
❒zużycie paliwa w cyklu mieszanym: zo-
stało określone z podziałem na około
37 % w cyklu miejskim i około 63 % w
cyklu podmiejskim.

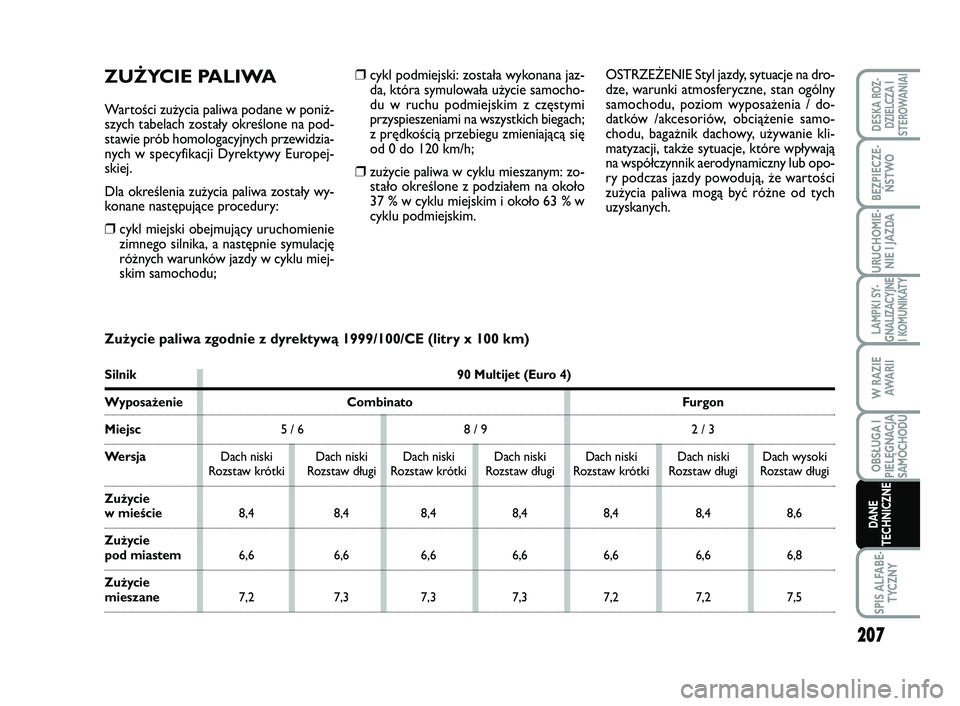

ZUŻYCIE PALIWA
Wartości zużycia paliwa podane w poniż-
szych tabelach zostały określone na pod-
stawie prób homologacyjnych przewidzia-
nych w specyfikacji Dyrektywy Europej-
skiej.
Dla określenia zużycia paliwa zostały wy-
konane następujące procedury:
❒cykl miejski obejmujący uruchomienie
zimnego silnika, a następnie symulację
różnych warunków jazdy w cyklu miej-
skim samochodu;OSTRZEŻENIE Styl jazdy, sytuacje na dro-
dze, warunki atmosferyczne, stan ogólny
samochodu, poziom wyposażenia / do-
datków /akcesoriów, obciążenie samo-
chodu, bagażnik dachowy, używanie kli-
matyzacji, także sytuacje, które wpływają
na współczynnik aerodynamiczny lub opo-
ry podczas jazdy powodują, że wartości
zużycia paliwa mogą być różne od tych
uzyskanych.
Zużycie paliwa zgodnie z dyrektywą 1999/100/CE (litry x 100 km)
Silnik 90 Multijet (Euro 4)
Wyposażenie Combinato Furgon
Miejsc5 / 6 8 / 9 2 / 3
WersjaDach niski Dach niski Dach niski Dach niski Dach niski Dach niski Dach wysoki
Rozstaw krótki Rozstaw długi Rozstaw krótki Rozstaw długi Rozstaw krótki Rozstaw długi Rozstaw długi
Zużycie
w mieście8,4 8,4 8,4 8,4 8,4 8,4 8,6
Zużycie
pod miastem6,6 6,6 6,6 6,6 6,6 6,6 6,8
Zużycie
mieszane7,2 7,3 7,3 7,3 7,2 7,2 7,5
DANE
TECHNICZNE
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
W RAZIE
AWA R I I
URUCHOMIE-
NIE I JAZDA
BEZPIECZE-
ŃSTWO
DESKA ROZ-
DZIELCZA I
STEROWANIAI
SPIS ALFABE-
TYCZNY
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
207
175-210 SCUDO LUM PL_173-199 ScudoG9 PL 26/10/12 10.11 Pagina 207

208
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE

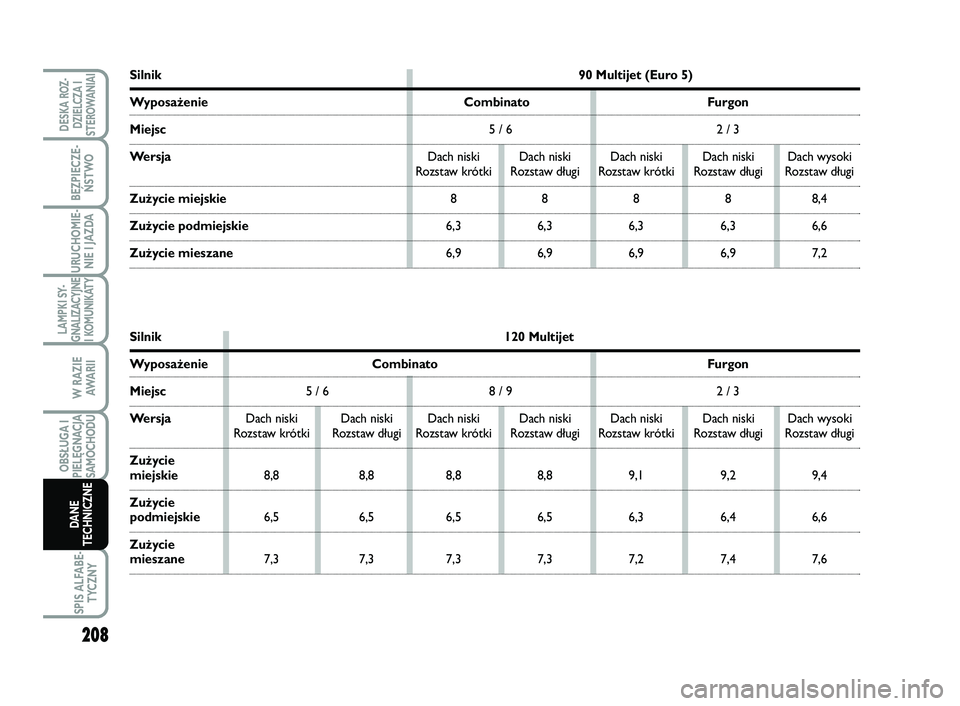

Silnik90 Multijet (Euro 5)
Wyposażenie Combinato Furgon
Miejsc5 / 6 2 / 3
WersjaDach niski Dach niski Dach niski Dach niski Dach wysoki
Rozstaw krótki Rozstaw długi Rozstaw krótki Rozstaw długi Rozstaw długi
Zużycie miejskie8 8 8 8 8,4
Zużycie podmiejskie6,3 6,3 6,3 6,3 6,6
Zużycie mieszane6,9 6,9 6,9 6,9 7,2
Silnik 120 Multijet
Wyposażenie Combinato Furgon
Miejsc5 / 6 8 / 9 2 / 3
WersjaDach niski Dach niski Dach niski Dach niski Dach niski Dach niski Dach wysoki
Rozstaw krótki Rozstaw długi Rozstaw krótki Rozstaw długi Rozstaw krótki Rozstaw długi Rozstaw długi
Zużycie
miejskie8,8 8,8 8,8 8,8 9,1 9,2 9,4
Zużycie
podmiejskie6,5 6,5 6,5 6,5 6,3 6,4 6,6
Zużycie
mieszane7,3 7,3 7,3 7,3 7,2 7,4 7,6
175-210 SCUDO LUM PL_173-199 ScudoG9 PL 26/10/12 10.11 Pagina 208

209
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE

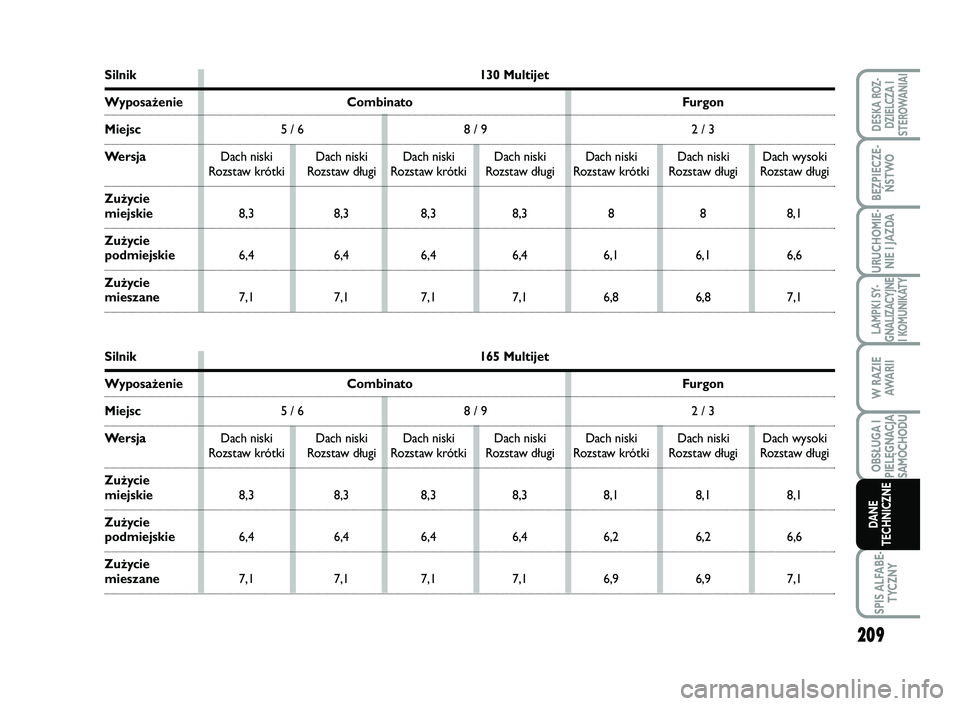

Silnik 130 Multijet
Wyposażenie Combinato Furgon
Miejsc5 / 6 8 / 9 2 / 3
WersjaDach niski Dach niski Dach niski Dach niski Dach niski Dach niski Dach wysoki
Rozstaw krótki Rozstaw długi Rozstaw krótki Rozstaw długi Rozstaw krótki Rozstaw długi Rozstaw długi
Zużycie
miejskie8,3 8,3 8,3 8,3 8 8 8,1
Zużycie
podmiejskie6,4 6,4 6,4 6,4 6,1 6,1 6,6
Zużycie
mieszane7,1 7,1 7,1 7,1 6,8 6,8 7,1
Silnik 165 Multijet
Wyposażenie Combinato Furgon
Miejsc5 / 6 8 / 9 2 / 3
WersjaDach niski Dach niski Dach niski Dach niski Dach niski Dach niski Dach wysoki
Rozstaw krótki Rozstaw długi Rozstaw krótki Rozstaw długi Rozstaw krótki Rozstaw długi Rozstaw długi
Zużycie
miejskie8,3 8,3 8,3 8,3 8,1 8,1 8,1
Zużycie
podmiejskie6,4 6,4 6,4 6,4 6,2 6,2 6,6
Zużycie
mieszane7,1 7,1 7,1 7,1 6,9 6,9 7,1
175-210 SCUDO LUM PL_173-199 ScudoG9 PL 26/10/12 10.11 Pagina 209

Wyposażenie Combinato Furgon
Miejsc5 / 6 8 / 9 2 / 3
WersjaDach niski Dach niski Dach niski Dach niski Dach niski Dach niski Dach wysoki
Rozstaw krótki Rozstaw długi Rozstaw krótki Rozstaw długi Rozstaw krótki Rozstaw długi Rozstaw długi
90 Multijet
191 194 194 194 191 191 198
(Euro 4)
90 Multijet
182 182 – – 182 182 –
(Euro 5)
120 Multijet 194 194 194 194 194 196 200
130 Multijet 185 185 185 185 179 179 186
165 Multijet185 185 185 185 181 181 186

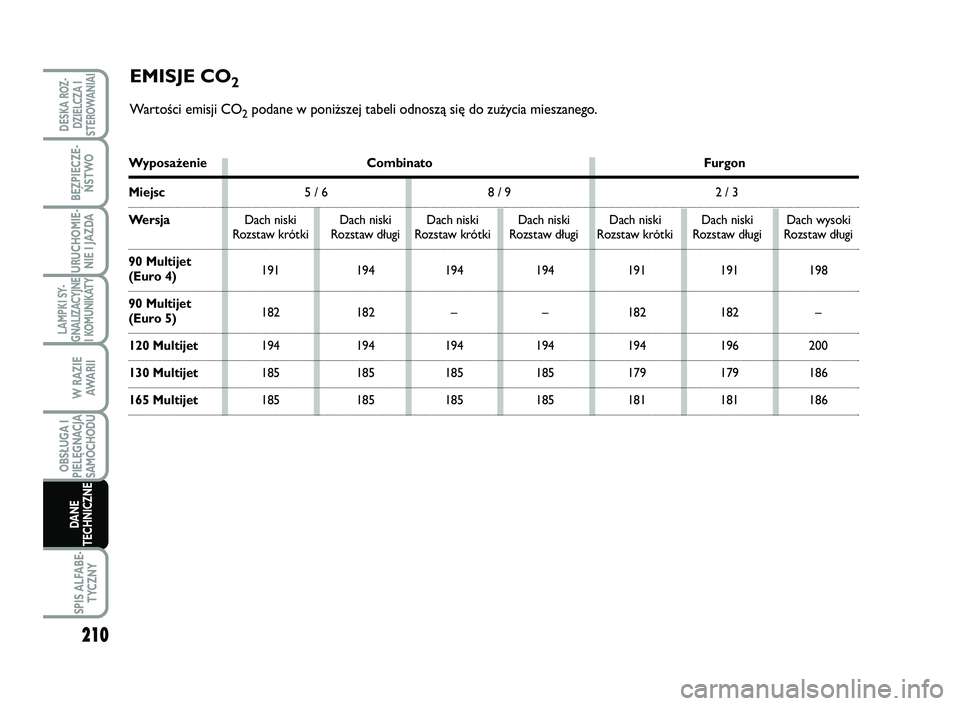

EMISJE CO2
Wartości emisji CO2podane w poniższej tabeli odnoszą się do zużycia mieszanego.
DANE
TECHNICZNE
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
W RAZIE
AWA R I I
URUCHOMIE-
NIE I JAZDA
BEZPIECZE-
ŃSTWO
DESKA ROZ-
DZIELCZA I
STEROWANIAI
SPIS ALFABE-
TYCZNY
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
210
175-210 SCUDO LUM PL_173-199 ScudoG9 PL 26/10/12 10.11 Pagina 210

211
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY

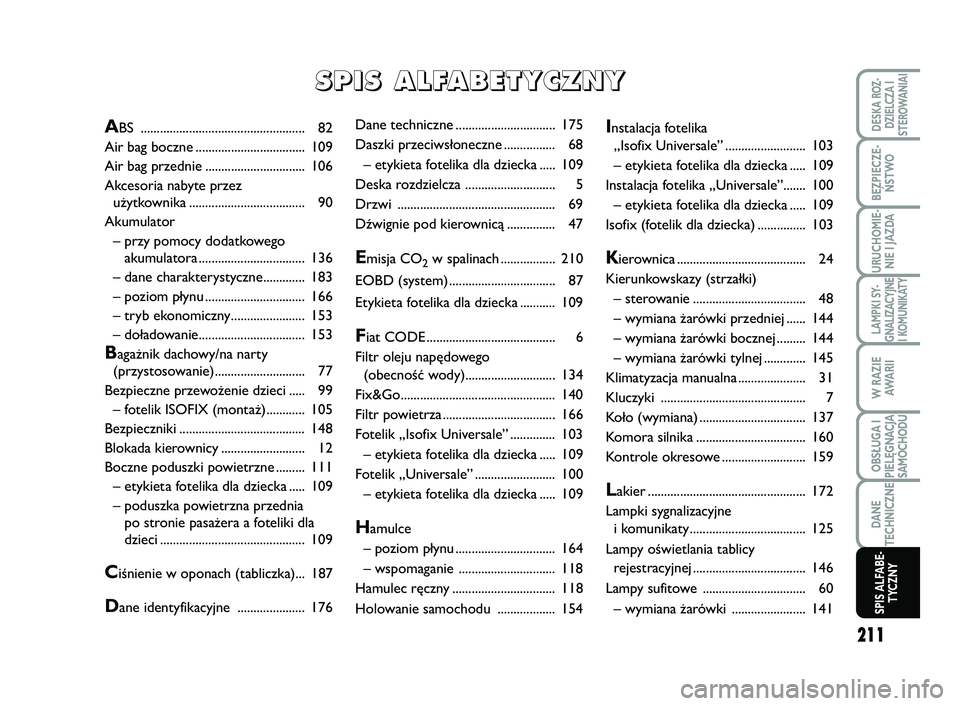

Instalacja fotelika
„Isofix Universale”......................... 103
– etykieta fotelika dla dziecka ..... 109
Instalacja fotelika „Universale”....... 100
– etykieta fotelika dla dziecka ..... 109
Isofix (fotelik dla dziecka) ...............103
Kierownica ........................................ 24
Kierunkowskazy (strzałki)
– sterowanie................................... 48
– wymiana żarówki przedniej...... 144
– wymiana żarówki bocznej......... 144
– wymiana żarówki tylnej............. 145
Klimatyzacja manualna..................... 31
Kluczyki ............................................. 7
Koło (wymiana)................................. 137
Komora silnika.................................. 160
Kontrole okresowe.......................... 159
Lakier................................................. 172
Lampki sygnalizacyjne
i komunikaty.................................... 125
Lampy oświetlania tablicy
rejestracyjnej................................... 146
Lampy sufitowe ................................ 60
– wymiana żarówki ....................... 141
ABS ................................................... 82
Air bag boczne ..................................109
Air bag przednie ...............................106
Akcesoria nabyte przez
użytkownika.................................... 90
Akumulator
– przy pomocy dodatkowego
akumulatora................................. 136
– dane charakterystyczne............. 183
– poziom płynu ............................... 166
– tryb ekonomiczny....................... 153
– doładowanie................................. 153
Bagażnik dachowy/na narty
(przystosowanie)............................ 77
Bezpieczne przewożenie dzieci ..... 99
– fotelik ISOFIX (montaż)............ 105
Bezpieczniki....................................... 148
Blokada kierownicy.......................... 12
Boczne poduszki powietrzne......... 111
– etykieta fotelika dla dziecka ..... 109
– poduszka powietrzna przednia
po stronie pasażera a foteliki dla
dzieci............................................. 109
Ciśnienie w oponach (tabliczka)... 187
Dane identyfikacyjne ..................... 176
S S
P P
I I
S S

A A
L L
F F
A A
B B
E E
T T
Y Y
C C
Z Z
N N
Y Y
Dane techniczne ...............................175
Daszki przeciwsłoneczne................ 68
– etykieta fotelika dla dziecka ..... 109
Deska rozdzielcza ............................ 5
Drzwi ................................................. 69
Dźwignie pod kierownicą............... 47
Emisja CO2w spalinach .................210
EOBD (system) .................................87
Etykieta fotelika dla dziecka ........... 109
Fiat CODE ........................................ 6
Filtr oleju napędowego
(obecność wody)............................134
Fix&Go................................................ 140
Filtr powietrza ...................................166
Fotelik „Isofix Universale” .............. 103
– etykieta fotelika dla dziecka ..... 109
Fotelik „Universale”......................... 100
– etykieta fotelika dla dziecka ..... 109
Hamulce
– poziom płynu ............................... 164
– wspomaganie .............................. 118
Hamulec ręczny................................ 118
Holowanie samochodu .................. 154

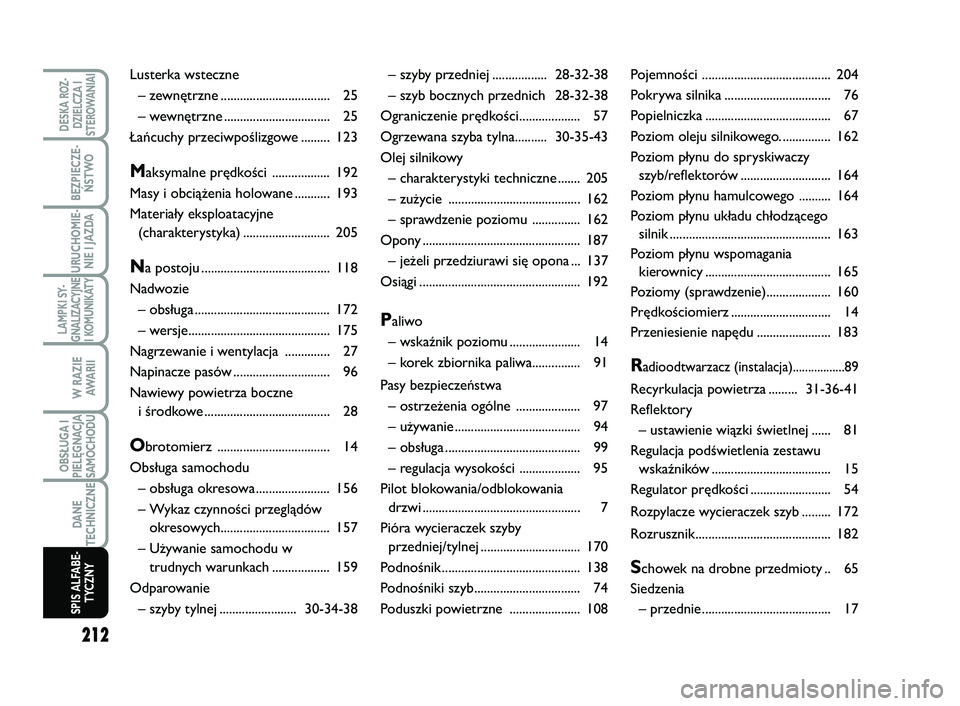

211-218 SCUDO LUM PL_200-208 ScudoG9 PL 26/10/12 10.31 Pagina 211

212
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
– szyby przedniej.................28-32-38
– szyb bocznych przednich 28-32-38
Ograniczenie prędkości................... 57
Ogrzewana szyba tylna..........30-35-43
Olej silnikowy
– charakterystyki techniczne ....... 205
– zużycie .........................................162
– sprawdzenie poziomu ............... 162
Opony................................................. 187
– jeżeli przedziurawi się opona ... 137
Osiągi.................................................. 192
Paliwo
– wskaźnik poziomu ...................... 14
– korek zbiornika paliwa............... 91
Pasy bezpieczeństwa
– ostrzeżenia ogólne .................... 97
– używanie....................................... 94
– obsługa .......................................... 99
– regulacja wysokości ................... 95
Pilot blokowania/odblokowania
drzwi................................................. 7
Pióra wycieraczek szyby
przedniej/tylnej ...............................170
Podnośnik........................................... 138
Podnośniki szyb................................. 74
Poduszki powietrzne ...................... 108Pojemności ........................................ 204
Pokrywa silnika................................. 76
Popielniczka....................................... 67
Poziom oleju silnikowego. ............... 162
Poziom płynu do spryskiwaczy
szyb/reflektorów............................ 164
Poziom płynu hamulcowego .......... 164
Poziom płynu układu chłodzącego
silnik.................................................. 163
Poziom płynu wspomagania
kierownicy ....................................... 165
Poziomy (sprawdzenie).................... 160
Prędkościomierz............................... 14
Przeniesienie napędu....................... 183
Radioodtwarzacz (instalacja).................89
Recyrkulacja powietrza.........31-36-41
Reflektory
– ustawienie wiązki świetlnej ...... 81
Regulacja podświetlenia zestawu
wskaźników..................................... 15
Regulator prędkości ......................... 54
Rozpylacze wycieraczek szyb ......... 172
Rozrusznik.......................................... 182
Schowek na drobne przedmioty .. 65
Siedzenia
– przednie........................................ 17 Lusterka wsteczne
– zewnętrzne ..................................25
– wewnętrzne .................................25
Łańcuchy przeciwpoślizgowe......... 123
Maksymalne prędkości .................. 192
Masy i obciążenia holowane........... 193
Materiały eksploatacyjne
(charakterystyka)........................... 205
Na postoju ........................................118
Nadwozie
– obsługa .......................................... 172
– wersje............................................175
Nagrzewanie i wentylacja .............. 27
Napinacze pasów.............................. 96
Nawiewy powietrza boczne
i środkowe ....................................... 28
Obrotomierz ................................... 14
Obsługa samochodu
– obsługa okresowa....................... 156
– Wykaz czynności przeglądów
okresowych.................................. 157
– Używanie samochodu w
trudnych warunkach.................. 159
Odparowanie
– szyby tylnej........................30-34-38
211-218 SCUDO LUM PL_200-208 ScudoG9 PL 26/10/12 10.31 Pagina 212
