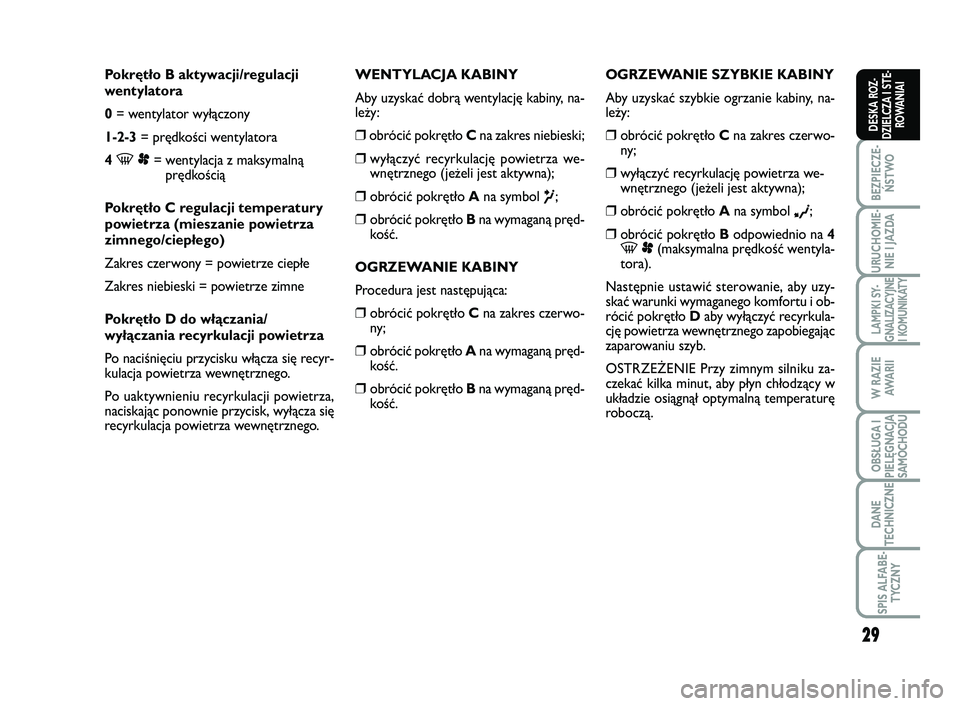

Pokrętło B aktywacji/regulacji
wentylatora
0= wentylator wyłączony
1-2-3= prędkości wentylatora
4
-p= wentylacja z maksymalną
prędkością
Pokrętło C regulacji temperatury
powietrza (mieszanie powietrza
zimnego/ciepłego)
Zakres czerwony = powietrze ciepłe
Zakres niebieski = powietrze zimne
Pokrętło D do włączania/
wyłączania recyrkulacji powietrza
Po naciśnięciu przycisku włącza się recyr-
kulacja powietrza wewnętrznego.
Po uaktywnieniu recyrkulacji powietrza,
naciskając ponownie przycisk, wyłącza się
recyrkulacja powietrza wewnętrznego.OGRZEWANIE SZYBKIE KABINY
Aby uzyskać szybkie ogrzanie kabiny, na-
leży:
❒obrócić pokrętło Cna zakres czerwo-
ny;
❒wyłączyć recyrkulację powietrza we-
wnętrznego (jeżeli jest aktywna);
❒obrócić pokrętło Ana symbol ∂;
❒obrócić pokrętło Bodpowiednio na 4-p(maksymalna prędkość wentyla-
tora).
Następnie ustawić sterowanie, aby uzy-
skać warunki wymaganego komfortu i ob-
rócić pokrętło Daby wyłączyć recyrkula-
cję powietrza wewnętrznego zapobiegając
zaparowaniu szyb.
OSTRZEŻENIE Przy zimnym silniku za-
czekać kilka minut, aby płyn chłodzący w
układzie osiągnął optymalną temperaturę
roboczą. WENTYLACJA KABINY
Aby uzyskać dobrą wentylację kabiny, na-
leży:
❒obrócić pokrętło Cna zakres niebieski;
❒wyłączyć recyrkulację powietrza we-
wnętrznego (jeżeli jest aktywna);
❒obrócić pokrętło Ana symbol μ;
❒obrócić pokrętło Bna wymaganą pręd-
kość.
OGRZEWANIE KABINY
Procedura jest następująca:
❒obrócić pokrętło Cna zakres czerwo-
ny;
❒obrócić pokrętło Ana wymaganą pręd-
kość.
❒obrócić pokrętło Bna wymaganą pręd-
kość.
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 29

30
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

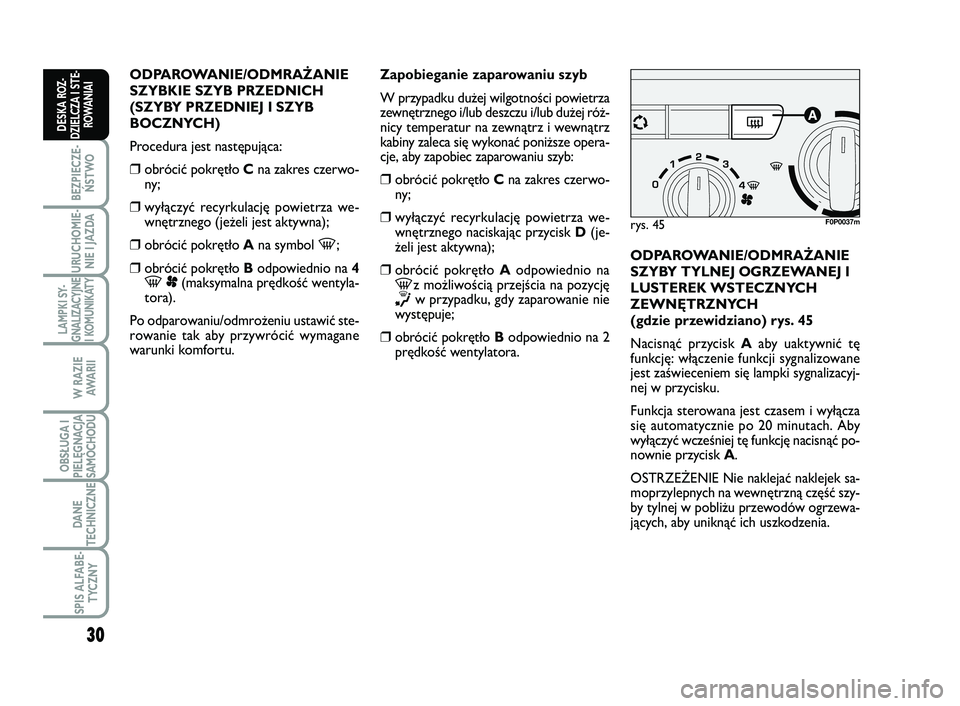

ODPAROWANIE/ODMRAŻANIE
SZYBKIE SZYB PRZEDNICH
(SZYBY PRZEDNIEJ I SZYB
BOCZNYCH)
Procedura jest następująca:
❒obrócić pokrętło Cna zakres czerwo-
ny;
❒wyłączyć recyrkulację powietrza we-
wnętrznego (jeżeli jest aktywna);
❒obrócić pokrętło Ana symbol -;
❒obrócić pokrętło Bodpowiednio na 4-p(maksymalna prędkość wentyla-
tora).
Po odparowaniu/odmrożeniu ustawić ste-
rowanie tak aby przywrócić wymagane
warunki komfortu.Zapobieganie zaparowaniu szyb
W przypadku dużej wilgotności powietrza
zewnętrznego i/lub deszczu i/lub dużej róż-
nicy temperatur na zewnątrz i wewnątrz
kabiny zaleca się wykonać poniższe opera-
cje, aby zapobiec zaparowaniu szyb:
❒obrócić pokrętło Cna zakres czerwo-
ny;
❒wyłączyć recyrkulację powietrza we-
wnętrznego naciskając przycisk D(je-
żeli jest aktywna);
❒obrócić pokrętło Aodpowiednio na-z możliwością przejścia na pozycję
∏w przypadku, gdy zaparowanie nie
występuje;
❒obrócić pokrętło Bodpowiednio na 2
prędkość wentylatora.ODPAROWANIE/ODMRAŻANIE
SZYBY TYLNEJ OGRZEWANEJ I
LUSTEREK WSTECZNYCH
ZEWNĘTRZNYCH
(gdzie przewidziano) rys. 45
Nacisnąć przycisk Aaby uaktywnić tę
funkcję: włączenie funkcji sygnalizowane
jest zaświeceniem się lampki sygnalizacyj-
nej w przycisku.
Funkcja sterowana jest czasem i wyłącza
się automatycznie po 20 minutach. Aby
wyłączyć wcześniej tę funkcję nacisnąć po-
nownie przycisk A.
OSTRZEŻENIE Nie naklejać naklejek sa-
moprzylepnych na wewnętrzną część szy-
by tylnej w pobliżu przewodów ogrzewa-
jących, aby uniknąć ich uszkodzenia.
rys. 45F0P0037m
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 30

31
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI
31

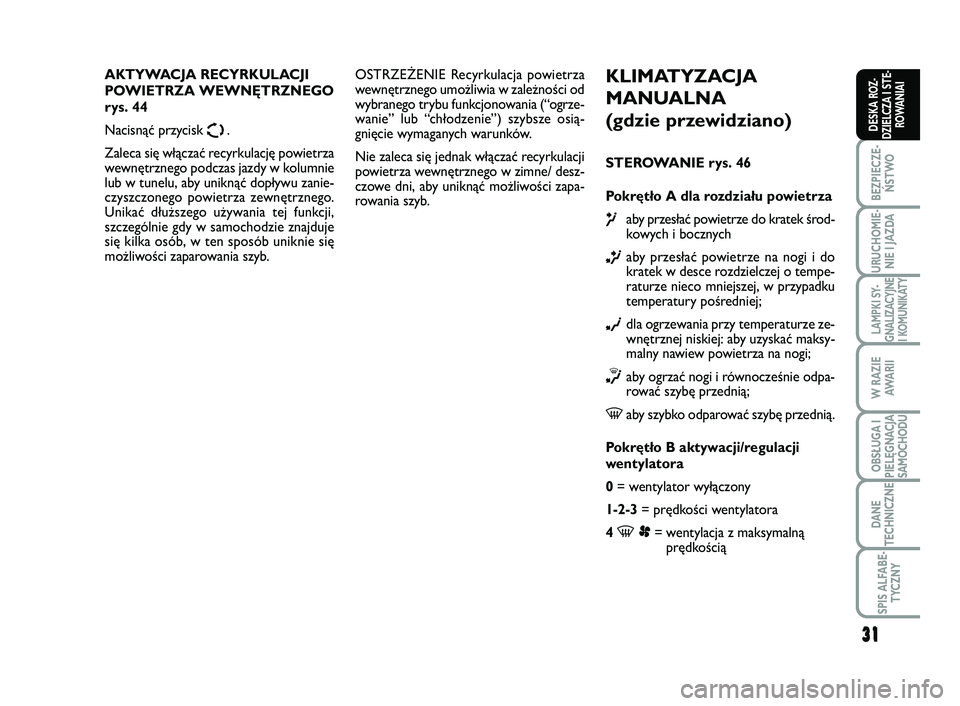

KLIMATYZACJA
MANUALNA
(gdzie przewidziano)
STEROWANIE rys. 46
Pokrętło A dla rozdziału powietrza
μaby przesłać powietrze do kratek środ-
kowych i bocznych
∑aby przesłać powietrze na nogi i do
kratek w desce rozdzielczej o tempe-
raturze nieco mniejszej, w przypadku
temperatury pośredniej;
∂dla ogrzewania przy temperaturze ze-
wnętrznej niskiej: aby uzyskać maksy-
malny nawiew powietrza na nogi;
∏aby ogrzać nogi i równocześnie odpa-
rować szybę przednią;
-aby szybko odparować szybę przednią.
Pokrętło B aktywacji/regulacji
wentylatora
0= wentylator wyłączony
1-2-3= prędkości wentylatora
4
-p= wentylacja z maksymalną
prędkością AKTYWACJA RECYRKULACJI
POWIETRZA WEWNĘTRZNEGO
rys. 44
Nacisnąć przycisk
Ω.
Zaleca się włączać recyrkulację powietrza
wewnętrznego podczas jazdy w kolumnie
lub w tunelu, aby uniknąć dopływu zanie-
czyszczonego powietrza zewnętrznego.
Unikać dłuższego używania tej funkcji,
szczególnie gdy w samochodzie znajduje
się kilka osób, w ten sposób uniknie się
możliwości zaparowania szyb.OSTRZEŻENIE Recyrkulacja powietrza
wewnętrznego umożliwia w zależności od
wybranego trybu funkcjonowania (“ogrze-
wanie” lub “chłodzenie”) szybsze osią-
gnięcie wymaganych warunków.
Nie zaleca się jednak włączać recyrkulacji
powietrza wewnętrznego w zimne/ desz-
czowe dni, aby uniknąć możliwości zapa-
rowania szyb.
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 31

32
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

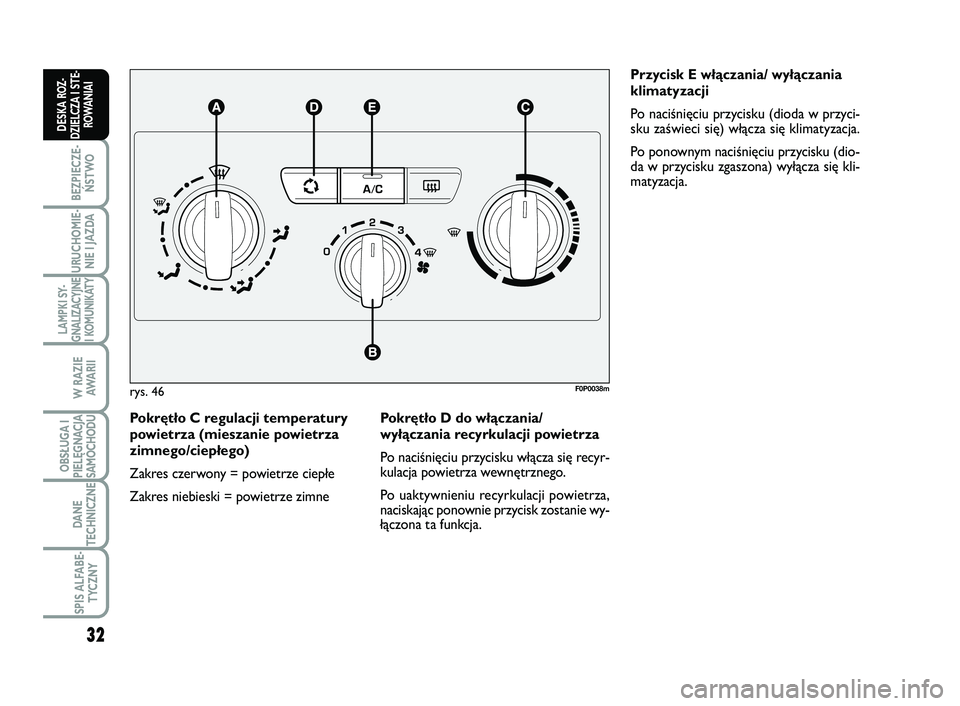

Pokrętło C regulacji temperatury
powietrza (mieszanie powietrza
zimnego/ciepłego)
Zakres czerwony = powietrze ciepłe
Zakres niebieski = powietrze zimnePrzycisk E włączania/ wyłączania
klimatyzacji
Po naciśnięciu przycisku (dioda w przyci-
sku zaświeci się) włącza się klimatyzacja.
Po ponownym naciśnięciu przycisku (dio-
da w przycisku zgaszona) wyłącza się kli-
matyzacja.
rys. 46F0P0038m
Pokrętło D do włączania/
wyłączania recyrkulacji powietrza
Po naciśnięciu przycisku włącza się recyr-
kulacja powietrza wewnętrznego.
Po uaktywnieniu recyrkulacji powietrza,
naciskając ponownie przycisk zostanie wy-
łączona ta funkcja.
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 32

33
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

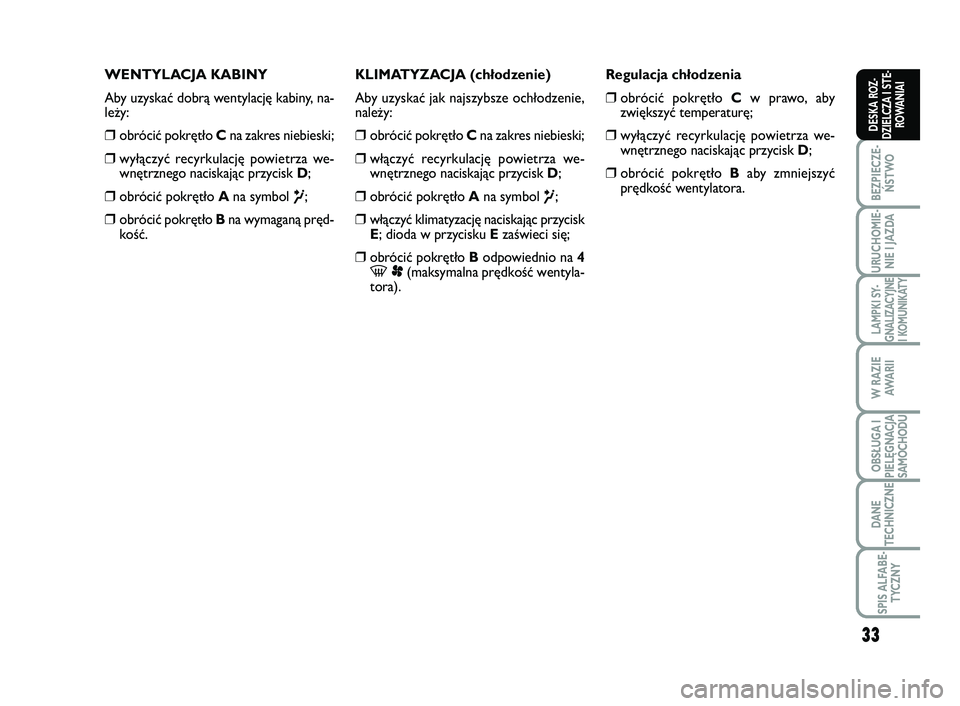

WENTYLACJA KABINY
Aby uzyskać dobrą wentylację kabiny, na-
leży:
❒obrócić pokrętło Cna zakres niebieski;
❒wyłączyć recyrkulację powietrza we-
wnętrznego naciskając przycisk D;
❒obrócić pokrętło Ana symbol μ;
❒obrócić pokrętło Bna wymaganą pręd-
kość.KLIMATYZACJA (chłodzenie)
Aby uzyskać jak najszybsze ochłodzenie,
należy:
❒obrócić pokrętło Cna zakres niebieski;
❒włączyć recyrkulację powietrza we-
wnętrznego naciskając przycisk D;
❒obrócić pokrętło Ana symbol μ;
❒włączyć klimatyzację naciskając przycisk
E; dioda w przycisku Ezaświeci się;
❒obrócić pokrętło Bodpowiednio na 4-p(maksymalna prędkość wentyla-
tora).Regulacja chłodzenia
❒obrócić pokrętło C w prawo, aby
zwiększyć temperaturę;
❒wyłączyć recyrkulację powietrza we-
wnętrznego naciskając przycisk D;
❒obrócić pokrętło Baby zmniejszyć
prędkość wentylatora.
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 33

34
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

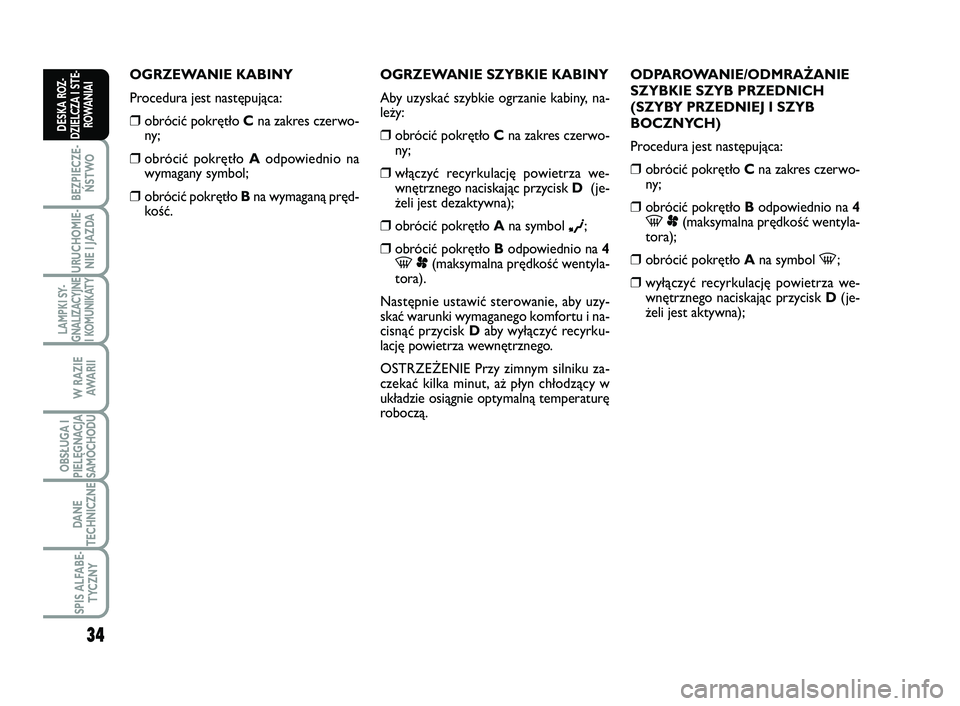

OGRZEWANIE KABINY
Procedura jest następująca:
❒obrócić pokrętło Cna zakres czerwo-
ny;
❒obrócić pokrętło Aodpowiednio na
wymagany symbol;
❒obrócić pokrętło Bna wymaganą pręd-
kość.OGRZEWANIE SZYBKIE KABINY
Aby uzyskać szybkie ogrzanie kabiny, na-
leży:
❒obrócić pokrętło Cna zakres czerwo-
ny;
❒włączyć recyrkulację powietrza we-
wnętrznego naciskając przycisk D (je-
żeli jest dezaktywna);
❒obrócić pokrętło Ana symbol ∂;
❒obrócić pokrętło Bodpowiednio na 4-p(maksymalna prędkość wentyla-
tora).
Następnie ustawić sterowanie, aby uzy-
skać warunki wymaganego komfortu i na-
cisnąć przycisk Daby wyłączyć recyrku-
lację powietrza wewnętrznego.
OSTRZEŻENIE Przy zimnym silniku za-
czekać kilka minut, aż płyn chłodzący w
układzie osiągnie optymalną temperaturę
roboczą.ODPAROWANIE/ODMRAŻANIE
SZYBKIE SZYB PRZEDNICH
(SZYBY PRZEDNIEJ I SZYB
BOCZNYCH)
Procedura jest następująca:
❒obrócić pokrętło Cna zakres czerwo-
ny;
❒obrócić pokrętło Bodpowiednio na 4-p(maksymalna prędkość wentyla-
tora);
❒obrócić pokrętło Ana symbol -;
❒wyłączyć recyrkulację powietrza we-
wnętrznego naciskając przycisk D(je-
żeli jest aktywna);
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 34

35
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI
Zapobieganie zaparowaniu szyb
W przypadku dużej wilgotności powietrza
zewnętrznego i/lub deszczu i/lub dużej róż-
nicy temperatur na zewnątrz i wewnątrz
kabiny zaleca się wykonać poniższe opera-
cje, aby zapobiec zaparowaniu szyb:
❒obrócić pokrętło Cna zakres czerwo-
ny;
❒wyłączyć recyrkulację powietrza we-
wnętrznego naciskając przycisk D(je-
żeli jest aktywna);
❒obrócić pokrętło Aodpowiednio na-z możliwością przejścia na pozycję
®w przypadku, gdy zaparowanie nie
występuje;
❒obrócić pokrętło Bodpowiednio na 2
prędkość wentylatora.
OSTRZEŻENIE Klimatyzacja jest bardzo
użyteczna ponieważ przyspieszenia odpa-
rowania szyb, w przypadku dużej wilgot-
ności otoczenia osuszając powietrze w ka-
binie.ODPAROWANIE/ODMRAŻANIE
SZYBY TYLNEJ OGRZEWANEJ I
LUSTEREK WSTECZNYCH
ZEWNĘTRZNYCH
(gdzie przewidziano) rys. 47
Nacisnąć przycisk Aaby uaktywnić tę
funkcję: włączenie funkcji sygnalizowane
jest zaświeceniem się lampki sygnalizacyj-
nej w przycisku.
Funkcja sterowana jest czasem i wyłącza
się automatycznie po 20 minutach. Aby
wyłączyć wcześniej tę funkcję nacisnąć po-
nownie przycisk A.
OSTRZEŻENIE Nie naklejać naklejek sa-
moprzylepnych na wewnętrzną część szy-
by tylnej w pobliżu przewodów ogrzewa-
jących, aby uniknąć ich uszkodzenia.
rys. 47F0P0039m

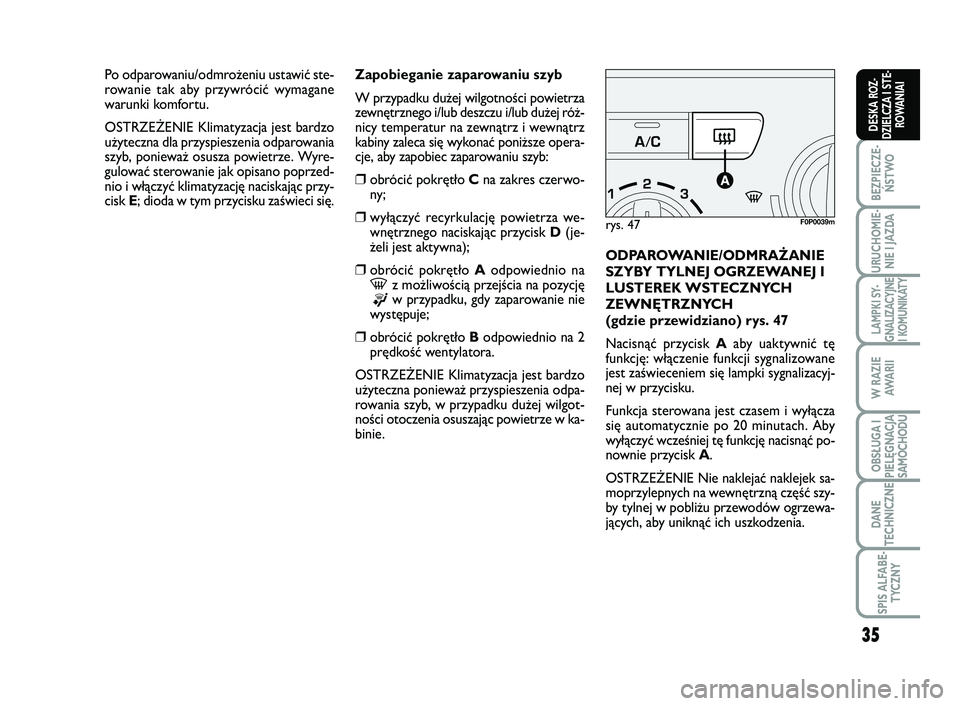

Po odparowaniu/odmrożeniu ustawić ste-
rowanie tak aby przywrócić wymagane
warunki komfortu.
OSTRZEŻENIE Klimatyzacja jest bardzo
użyteczna dla przyspieszenia odparowania
szyb, ponieważ osusza powietrze. Wyre-
gulować sterowanie jak opisano poprzed-
nio i włączyć klimatyzację naciskając przy-
cisk E; dioda w tym przycisku zaświeci się.
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 35

36
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI
OBSŁUGA
Podczas sezonu zimowego należy włączać
klimatyzację przynajmniej raz w miesiącu
na około 10 minut. Przed rozpoczęciem
sezonu letniego sprawdzić skuteczność in-
stalacji w ASO Fiata.
W instalacji zastosowano
czynnik chłodzący R134a,
który w razie przypadkowych
wycieków nie zanieczyszcza
środowiska Bezwzględnie zabrania się
stosować czynnik R12, nie kompatybil-
ny z komponentami tej instalacji.OSTRZEŻENIE Recyrkulacja powietrza
wewnętrznego umożliwia w zależności od
wybranego trybu funkcjonowania (“ogrze-
wanie” lub “chłodzenie”), szybsze osią-
gnięcie wymaganych warunków.
Nie zaleca się jednak włączać recyrkulacji
powietrza wewnętrznego w zimne/ desz-
czowe dni, aby uniknąć możliwości zapa-
rowania szyb. AKTYWACJA RECYRKULACJI
POWIETRZA WEWNĘTRZNEGO
rys. 46
Nacisnąć przycisk
Ω.
Zaleca się włączać recyrkulację powietrza
wewnętrznego, gdy samochód jedzie w
kolumnie lub w tunelu, aby uniknąć do-
pływu zanieczyszczonego powietrza ze-
wnętrznego. Unikać dłuższego używania
tej funkcji, szczególnie gdy w samochodzie
znajduje się kilka osób, w ten sposób unik-
nie się możliwości zaparowania szyb.
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.56 Pagina 36
