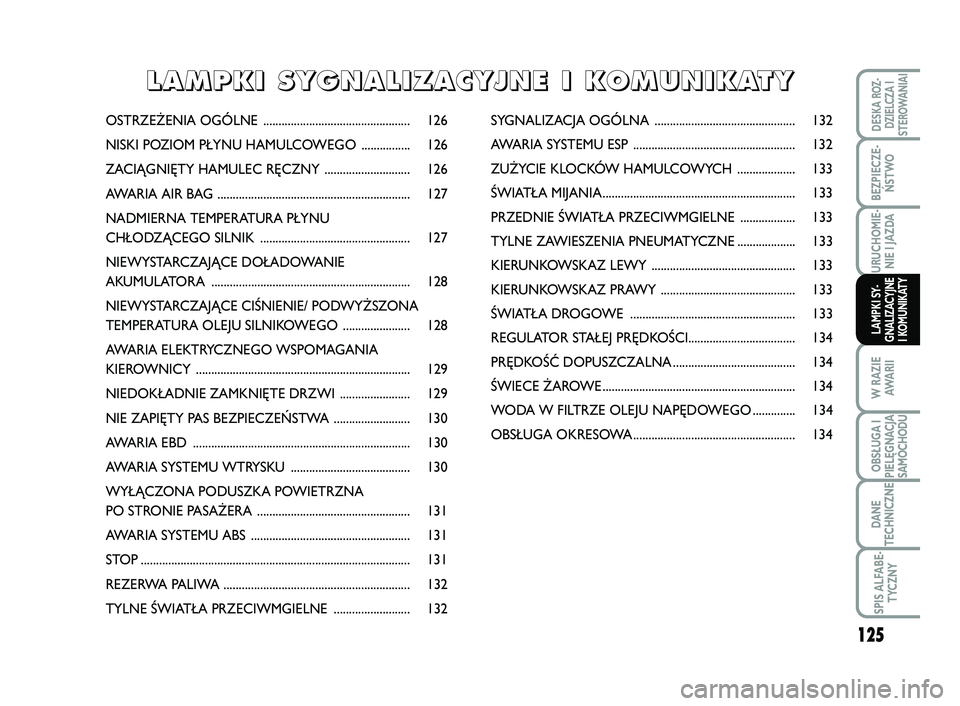

2013 FIAT SCUDO Instrukcja obsługi (in Polish)

125
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OSTRZEŻENIA OGÓLNE ................................................ 126
NISKI POZIOM PŁYNU HAMULCOWEGO ................126
ZACIĄGNIĘTY HAMULEC RĘCZNY ............................ 126
AWARIA AIR BAG ...............................................................127
NADMIERNA TEMPERATURA PŁYNU
CHŁODZĄCEGO SILNIK ................................................. 127
NIEWYSTARCZAJĄCE DOŁADOWANIE
AKUMULATORA .................................................................128
NIEWYSTARCZAJĄCE CIŚNIENIE/ PODWYŻSZONA
TEMPERATURA OLEJU SILNIKOWEGO ...................... 128
AWARIA ELEKTRYCZNEGO WSPOMAGANIA
KIEROWNICY ......................................................................129
NIEDOKŁADNIE ZAMKNIĘTE DRZWI ....................... 129
NIE ZAPIĘTY PAS BEZPIECZEŃSTWA ......................... 130
AWARIA EBD .......................................................................130
AWARIA SYSTEMU WTRYSKU ....................................... 130
WYŁĄCZONA PODUSZKA POWIETRZNA
PO STRONIE PASAŻERA .................................................. 131
AWARIA SYSTEMU ABS .................................................... 131
STOP........................................................................................ 131
REZERWA PALIWA ............................................................. 132
TYLNE ŚWIATŁA PRZECIWMGIELNE ......................... 132SYGNALIZACJA OGÓLNA .............................................. 132
AWARIA SYSTEMU ESP ..................................................... 132
ZUŻYCIE KLOCKÓW HAMULCOWYCH ................... 133
ŚWIATŁA MIJANIA............................................................... 133
PRZEDNIE ŚWIATŁA PRZECIWMGIELNE .................. 133
TYLNE ZAWIESZENIA PNEUMATYCZNE ...................133
KIERUNKOWSKAZ LEWY ............................................... 133
KIERUNKOWSKAZ PRAWY ............................................ 133
ŚWIATŁA DROGOWE ......................................................133
REGULATOR STAŁEJ PRĘDKOŚCI................................... 134
PRĘDKOŚĆ DOPUSZCZALNA........................................ 134
ŚWIECE ŻAROWE ............................................................... 134
WODA W FILTRZE OLEJU NAPĘDOWEGO ..............134
OBSŁUGA OKRESOWA..................................................... 134
L L
A A
M M
P P
K K
I I

S S
Y Y
G G
N N
A A
L L
I I
Z Z
A A
C C
Y Y
J J
N N
E E

I I

K K
O O
M M
U U
N N
I I
K K
A A
T T
Y Y
125-134 SCUDO LUM PL_123-132 ScudoG9 PL 26/10/12 09.33 Pagina 125

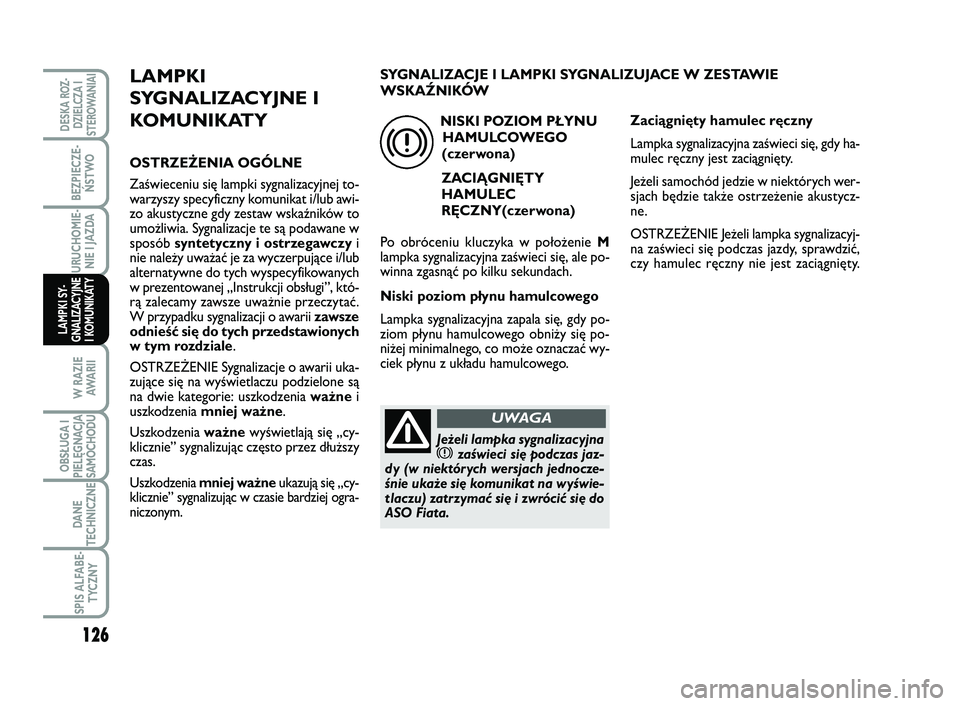

126
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
OSTRZEŻENIA OGÓLNE
Zaświeceniu się lampki sygnalizacyjnej to-
warzyszy specyficzny komunikat i/lub awi-
zo akustyczne gdy zestaw wskaźników to
umożliwia. Sygnalizacje te są podawane w
sposób syntetyczny i ostrzegawczyi
nie należy uważać je za wyczerpujące i/lub
alternatywne do tych wyspecyfikowanych
w prezentowanej „Instrukcji obsługi”, któ-
rą zalecamy zawsze uważnie przeczytać.
W przypadku sygnalizacji o awarii zawsze
odnieść się do tych przedstawionych
w tym rozdziale.
OSTRZEŻENIE Sygnalizacje o awarii uka-
zujące się na wyświetlaczu podzielone są
na dwie kategorie: uszkodzenia ważnei
uszkodzenia mniej ważne.
Uszkodzenia ważnewyświetlają się „cy-
klicznie” sygnalizując często przez dłuższy
czas.
Uszkodzenia mniej ważneukazują się „cy-
klicznie” sygnalizując w czasie bardziej ogra-
niczonym.
NISKI POZIOM PŁYNU
HAMULCOWEGO
(czerwona)
ZACIĄGNIĘTY
HAMULEC
RĘCZNY(czerwona)
Po obróceniu kluczyka w położenie M
lampka sygnalizacyjna zaświeci się, ale po-
winna zgasnąć po kilku sekundach.
Niski poziom płynu hamulcowego
Lampka sygnalizacyjna zapala się, gdy po-
ziom płynu hamulcowego obniży się po-
niżej minimalnego, co może oznaczać wy-
ciek płynu z układu hamulcowego.
x
Jeżeli lampka sygnalizacyjnaxzaświeci się podczas jaz-
dy (w niektórych wersjach jednocze-
śnie ukaże się komunikat na wyświe-
tlaczu) zatrzymać się i zwrócić się do
ASO Fiata.
UWAGA
Zaciągnięty hamulec ręczny
Lampka sygnalizacyjna zaświeci się, gdy ha-
mulec ręczny jest zaciągnięty.
Jeżeli samochód jedzie w niektórych wer-
sjach będzie także ostrzeżenie akustycz-
ne.
OSTRZEŻENIE Jeżeli lampka sygnalizacyj-
na zaświeci się podczas jazdy, sprawdzić,
czy hamulec ręczny nie jest zaciągnięty. SYGNALIZACJE I LAMPKI SYGNALIZUJACE W ZESTAWIE
WSKAŹNIKÓW
125-134 SCUDO LUM PL_123-132 ScudoG9 PL 26/10/12 09.33 Pagina 126

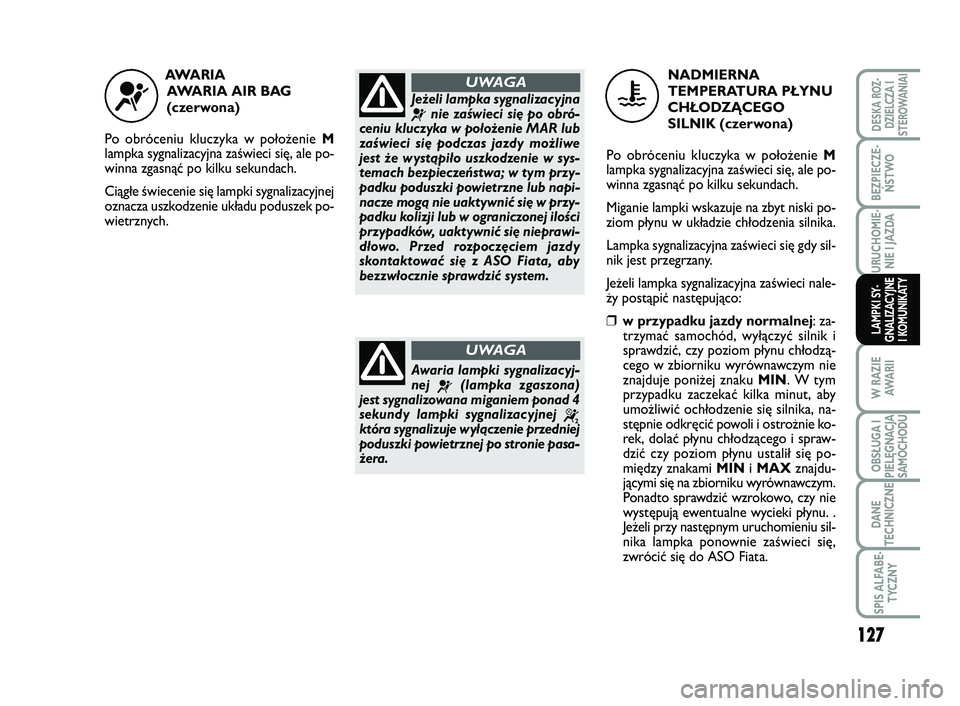

127
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
AWA R I A
AWARIA AIR BAG
(czerwona)
Po obróceniu kluczyka w położenie M
lampka sygnalizacyjna zaświeci się, ale po-
winna zgasnąć po kilku sekundach.
Ciągłe świecenie się lampki sygnalizacyjnej
oznacza uszkodzenie układu poduszek po-
wietrznych.
¬Jeżeli lampka sygnalizacyjna
¬nie zaświeci się po obró-
ceniu kluczyka w położenie MAR lub
zaświeci się podczas jazdy możliwe
jest że wystąpiło uszkodzenie w sys-
temach bezpieczeństwa; w tym przy-
padku poduszki powietrzne lub napi-
nacze mogą nie uaktywnić się w przy-
padku kolizji lub w ograniczonej ilości
przypadków, uaktywnić się nieprawi-
dłowo. Przed rozpoczęciem jazdy
skontaktować się z ASO Fiata, aby
bezzwłocznie sprawdzić system.
UWAGA
Awaria lampki sygnalizacyj-
nej
¬(lampka zgaszona)
jest sygnalizowana miganiem ponad 4
sekundy lampki sygnalizacyjnej
“która sygnalizuje wyłączenie przedniej
poduszki powietrznej po stronie pasa-
żera.
UWAGA
NADMIERNA
TEMPERATURA PŁYNU
CHŁODZĄCEGO
SILNIK (czerwona)
Po obróceniu kluczyka w położenie M
lampka sygnalizacyjna zaświeci się, ale po-
winna zgasnąć po kilku sekundach.
Miganie lampki wskazuje na zbyt niski po-
ziom płynu w układzie chłodzenia silnika.
Lampka sygnalizacyjna zaświeci się gdy sil-
nik jest przegrzany.
Jeżeli lampka sygnalizacyjna zaświeci nale-
ży postąpić następująco:
❒w przypadku jazdy normalnej: za-
trzymać samochód, wyłączyć silnik i
sprawdzić, czy poziom płynu chłodzą-
cego w zbiorniku wyrównawczym nie
znajduje poniżej znaku MIN. W tym
przypadku zaczekać kilka minut, aby
umożliwić ochłodzenie się silnika, na-
stępnie odkręcić powoli i ostrożnie ko-
rek, dolać płynu chłodzącego i spraw-
dzić czy poziom płynu ustalił się po-
między znakami MINi MAXznajdu-
jącymi się na zbiorniku wyrównawczym.
Ponadto sprawdzić wzrokowo, czy nie
występują ewentualne wycieki płynu. .
Jeżeli przy następnym uruchomieniu sil-
nika lampka ponownie zaświeci się,
zwrócić się do ASO Fiata.
u
125-134 SCUDO LUM PL_123-132 ScudoG9 PL 26/10/12 09.33 Pagina 127

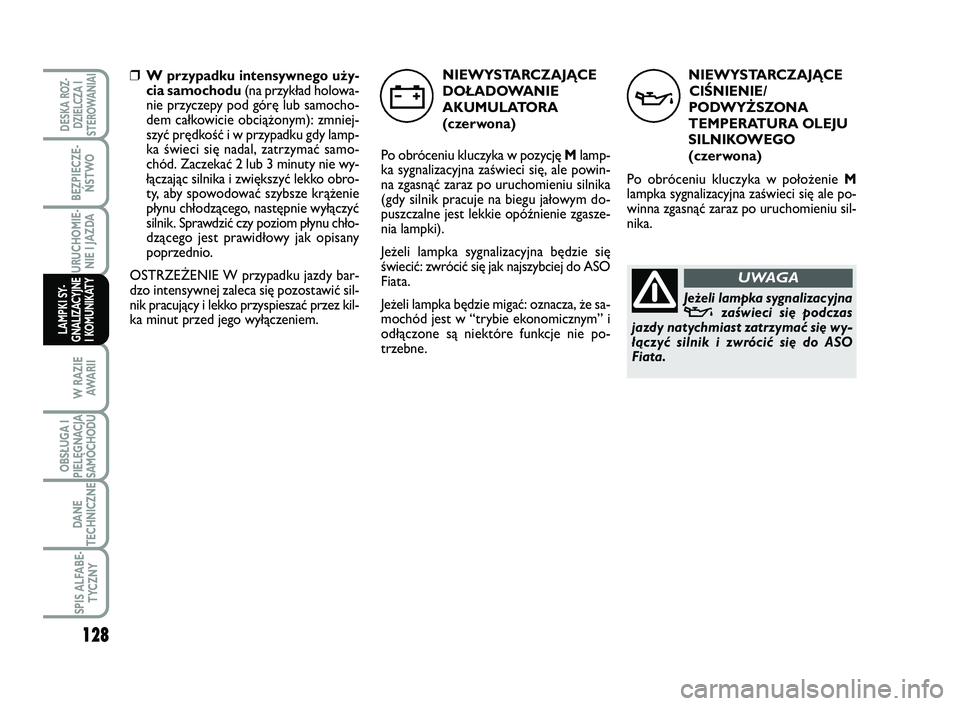

128
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
NIEWYSTARCZAJĄCE
CIŚNIENIE/
PODWYŻSZONA
TEMPERATURA OLEJU
SILNIKOWEGO
(czerwona)
Po obróceniu kluczyka w położenie M
lampka sygnalizacyjna zaświeci się ale po-
winna zgasnąć zaraz po uruchomieniu sil-
nika.
v
Jeżeli lampka sygnalizacyjnavzaświeci się podczas
jazdy natychmiast zatrzymać się wy-
łączyć silnik i zwrócić się do ASO
Fiata.
UWAGA
❒W przypadku intensywnego uży-
cia samochodu(na przykład holowa-
nie przyczepy pod górę lub samocho-
dem całkowicie obciążonym): zmniej-
szyć prędkość i w przypadku gdy lamp-
ka świeci się nadal, zatrzymać samo-
chód. Zaczekać 2 lub 3 minuty nie wy-
łączając silnika i zwiększyć lekko obro-
ty, aby spowodować szybsze krążenie
płynu chłodzącego, następnie wyłączyć
silnik. Sprawdzić czy poziom płynu chło-
dzącego jest prawidłowy jak opisany
poprzednio.
OSTRZEŻENIE W przypadku jazdy bar-
dzo intensywnej zaleca się pozostawić sil-
nik pracujący i lekko przyspieszać przez kil-
ka minut przed jego wyłączeniem.NIEWYSTARCZAJĄCE
DOŁADOWANIE
AKUMULATORA
(czerwona)
Po obróceniu kluczyka w pozycję Mlamp-
ka sygnalizacyjna zaświeci się, ale powin-
na zgasnąć zaraz po uruchomieniu silnika
(gdy silnik pracuje na biegu jałowym do-
puszczalne jest lekkie opóźnienie zgasze-
nia lampki).
Jeżeli lampka sygnalizacyjna będzie się
świecić: zwrócić się jak najszybciej do ASO
Fiata.
Jeżeli lampka będzie migać: oznacza, że sa-
mochód jest w “trybie ekonomicznym” i
odłączone są niektóre funkcje nie po-
trzebne.
w
125-134 SCUDO LUM PL_123-132 ScudoG9 PL 26/10/12 09.33 Pagina 128

129
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
AWARIA
ELEKTRYCZNEGO
WSPOMAGANIA
KIEROWNICY
(żółto-pomarańczowa)
Po obróceniu kluczyka w położenie M
lampka sygnalizacyjna zaświeci się, ale po-
winna zgasnąć po kilku sekundach.
Jeżeli lampka sygnalizacyjna pozostanie za-
palona nie ma elektrycznego wspomaga-
nia kierownicy i trzeba użyć większej siły
przy obrocie kierownicą, aby utrzymać
możliwość kierowania samochodem:
zwrócić się do ASO Fiata.
Jeżeli lampka sygnalizacyjnavmiga zwrócić się na ile
to możliwe do ASO Fiata, która wy-
mieni olej silnikowy i spowoduje zga-
szenie odpowiedniej lampki sygnali-
zacyjnej w zestawie wskaźników.
UWAGA
»
NIEDOKŁADNIE
ZAMKNIĘTE DRZWI
(czerwona)
Lampka sygnalizacyjna zaświe-
ci się, w niektórych wersjach, gdy jedne
lub więcej drzwi nie są dokładnie za-
mknięte.
Jeżeli lampka zaświeci się; sprawdzić za-
mknięcie drzwi kabiny, drzwi tylnych,
bocznych i komory silnika.
Gdy drzwi zostaną otwarte podczas jaz-
dy, będzie wyemitowany sygnał akustyczny.
9
125-134 SCUDO LUM PL_123-132 ScudoG9 PL 26/10/12 09.33 Pagina 129

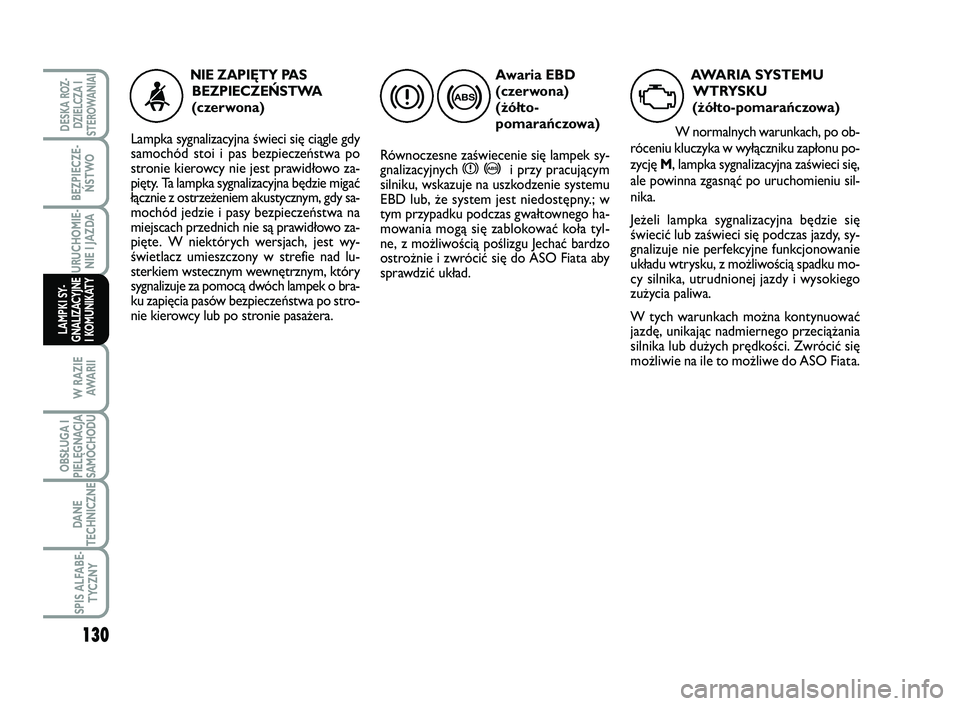

130
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
Awaria EBD
(czerwona)
(żółto-
pomarańczowa)
Równoczesne zaświecenie się lampek sy-
gnalizacyjnych
x>i przy pracującym
silniku, wskazuje na uszkodzenie systemu
EBD lub, że system jest niedostępny.; w
tym przypadku podczas gwałtownego ha-
mowania mogą się zablokować koła tyl-
ne, z możliwością poślizgu Jechać bardzo
ostrożnie i zwrócić się do ASO Fiata aby
sprawdzić układ.
x>
NIE ZAPIĘTY PAS
BEZPIECZEŃSTWA
(czerwona)
Lampka sygnalizacyjna świeci się ciągle gdy
samochód stoi i pas bezpieczeństwa po
stronie kierowcy nie jest prawidłowo za-
pięty. Ta lampka sygnalizacyjna będzie migać
łącznie z ostrzeżeniem akustycznym, gdy sa-
mochód jedzie i pasy bezpieczeństwa na
miejscach przednich nie są prawidłowo za-
pięte. W niektórych wersjach, jest wy-
świetlacz umieszczony w strefie nad lu-
sterkiem wstecznym wewnętrznym, który
sygnalizuje za pomocą dwóch lampek o bra-
ku zapięcia pasów bezpieczeństwa po stro-
nie kierowcy lub po stronie pasażera.<
AWARIA SYSTEMU
WTRYSKU
(żółto-pomarańczowa)
W normalnych warunkach, po ob-
róceniu kluczyka w wyłączniku zapłonu po-
zycję M, lampka sygnalizacyjna zaświeci się,
ale powinna zgasnąć po uruchomieniu sil-
nika.
Jeżeli lampka sygnalizacyjna będzie się
świecić lub zaświeci się podczas jazdy, sy-
gnalizuje nie perfekcyjne funkcjonowanie
układu wtrysku, z możliwością spadku mo-
cy silnika, utrudnionej jazdy i wysokiego
zużycia paliwa.
W tych warunkach można kontynuować
jazdę, unikając nadmiernego przeciążania
silnika lub dużych prędkości. Zwrócić się
możliwie na ile to możliwe do ASO Fiata.
U
125-134 SCUDO LUM PL_123-132 ScudoG9 PL 26/10/12 09.33 Pagina 130

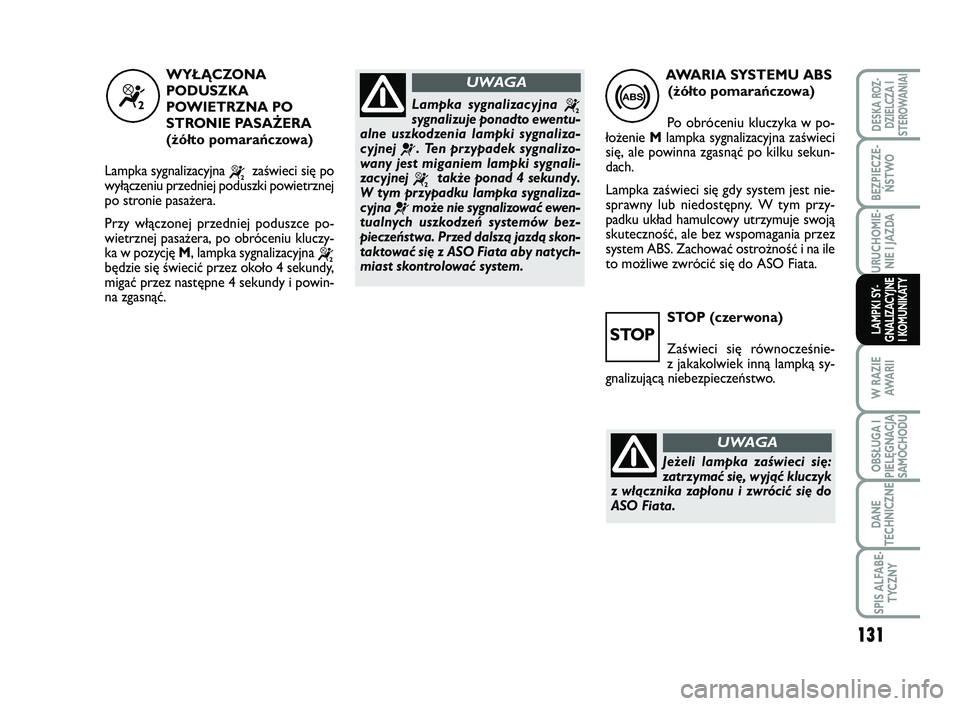

131
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYSTOP (czerwona)
Zaświeci się równocześnie-
z jakakolwiek inną lampką sy-
gnalizującą niebezpieczeństwo.AWARIA SYSTEMU ABS
(żółto pomarańczowa)
Po obróceniu kluczyka w po-
łożenie Mlampka sygnalizacyjna zaświeci
się, ale powinna zgasnąć po kilku sekun-
dach.
Lampka zaświeci się gdy system jest nie-
sprawny lub niedostępny. W tym przy-
padku układ hamulcowy utrzymuje swoją
skuteczność, ale bez wspomagania przez
system ABS. Zachować ostrożność i na ile
to możliwe zwrócić się do ASO Fiata.
>“
WYŁĄCZONA
PODUSZKA
POWIETRZNA PO
STRONIE PASAŻERA
(żółto pomarańczowa)
Lampka sygnalizacyjna
“zaświeci się po
wyłączeniu przedniej poduszki powietrznej
po stronie pasażera.
Przy włączonej przedniej poduszce po-
wietrznej pasażera, po obróceniu kluczy-
ka w pozycję M, lampka sygnalizacyjna
“będzie się świecić przez około 4 sekundy,
migać przez następne 4 sekundy i powin-
na zgasnąć.Lampka sygnalizacyjna
“sygnalizuje ponadto ewentu-
alne uszkodzenia lampki sygnaliza-
cyjnej
¬. Ten przypadek sygnalizo-
wany jest miganiem lampki sygnali-
zac yjnej
“także ponad 4 sekundy.
W tym przypadku lampka sygnaliza-
cyjna
¬może nie sygnalizować ewen-
tualnych uszkodzeń systemów bez-
pieczeństwa. Przed dalszą jazdą skon-
taktować się z ASO Fiata aby natych-
miast skontrolować system.
UWAGA
STOP
Jeżeli lampka zaświeci się:
zatrzymać się, wyjąć kluczyk
z włącznika zapłonu i zwrócić się do
ASO Fiata.
UWAGA
125-134 SCUDO LUM PL_123-132 ScudoG9 PL 26/10/12 09.33 Pagina 131

132
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
K
REZERWA PALIWA
(żółto pomarańczowa)
Po obróceniu kluczyka w po-
łożenie Mlampka sygnalizacyjna zaświeci
się, ale powinna zgasnąć po kilku sekun-
dach.
Gdy lampka sygnalizacyjna zaświeci się, do-
jechać do najbliższej stacji paliw i zatan-
kować paliwo.
OSTRZEŻENIE Jeżeli lampka miga, ozna-
cza, że wystąpiło uszkodzenie w układzie.
W tym przypadku zwrócić się do ASO Fia-
ta, aby sprawdzić układ.
TYLNE ŚWIATŁA
PRZECIWMGIELNE
(żółto pomarańczowa)
Lampka sygnalizacyjna zaświec
się po włączeniu tylnych świateł przeciw-
mgielnych.
4
SYGNALIZACJA
OGÓLNA
(żółto pomarańczowa)
Lampka świeci się światłem migającym w
przypadku, w którym jest sygnalizowana
uszkodzenie mniej ważne. Zaświeci się na
stałe w przypadku uszkodzeń ważnych. W
wszystkich tych przypadkach ukaże się ko-
munikat na wyświetlaczu.
W zależności od ważności sygnalizowa-
nego uszkodzenia, zalecamy zwrócić się do
ASO Fiata.
W przypadku, gdy poziom środka w filtrze
cząstek stałych (wersje z DPF) jest poni-
żej minimalnego: lampka zaświeci się wraz
z sygnałem akustycznym i odpowiednim
komunikatem na wyświetlaczu. Zwrócić
się do ASO Fiata.
è
AWARIA SYSTEMU ABS
(żółto-pomarańczowa)
Po obróceniu kluczyka w poło-
żenie Mlampka sygnalizacyjna zaświeci się,
ale powinna zgasnąć po kilku sekundach.
Jeżeli lampka sygnalizacyjna miga sygnali-
zuje uniknięcie poślizgu kół. W tym przy-
padku system optymalizuje napęd i umoż-
liwia zwiększenie stabilności kierowania
samochodem. Jeżeli lampka będzie się
świecić (dioda led w przycisku ESP OFF
zgaszona) sygnalizuje złe funkcjonowanie
systemu. W tym przypadku sprawdzić ci-
śnienie w oponach i/lub zwrócić się do
ASO Fiata. Jeżeli lampka będzie się świe-
cić (dioda led w przycisku ESP OFF świe-
ci się) sygnalizuje dezaktywacje systemu.
UwagaMiganie lampki sygnalizacyjnej
podczas jazdy oznacza interwencję syste-
mu ESP.
™
125-134 SCUDO LUM PL_123-132 ScudoG9 PL 26/10/12 09.33 Pagina 132
