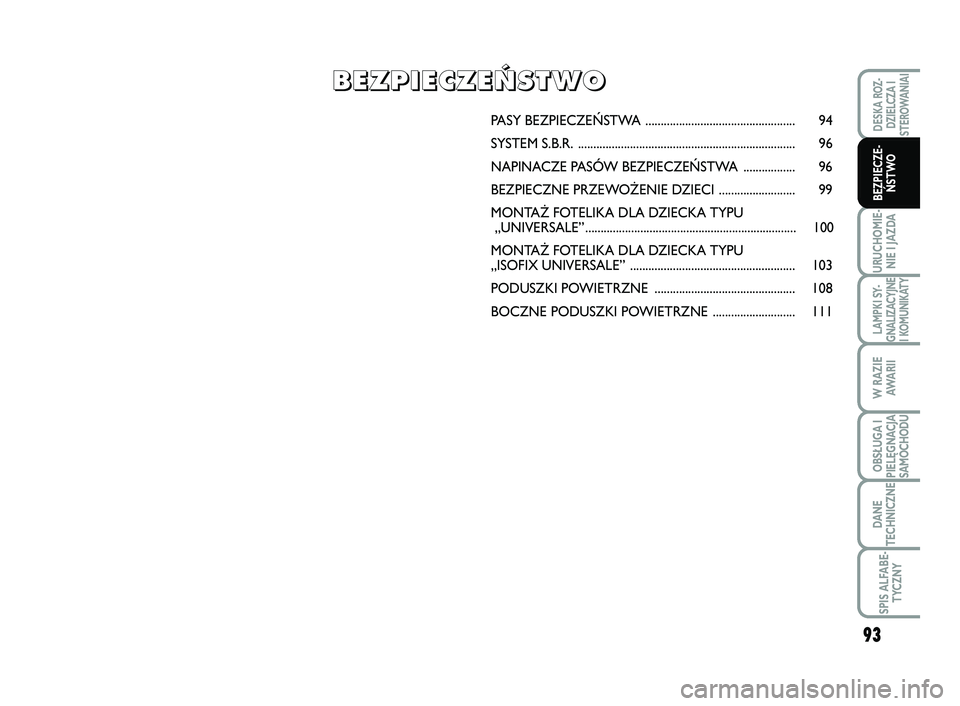

2013 FIAT SCUDO Instrukcja obsługi (in Polish)

93
URUCHOMIE- NIE I JAZDA
LAMPKI SY- GNALIZACYJNEI KOMUNIKATY
W RAZIE AWA R I I
OBSŁUGA I PIELĘGNACJASAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE- TYCZNY
DESKA ROZ- DZIELCZA ISTEROWANIAI
BEZPIECZE- ŃSTWO
PASY BEZPIEC ZEŃSTWA ................................................. 94
SYSTEM S. B.R. ....................................................................... 96
NAPINACZE PASÓW B EZPIECZEŃSTWA ................. 96

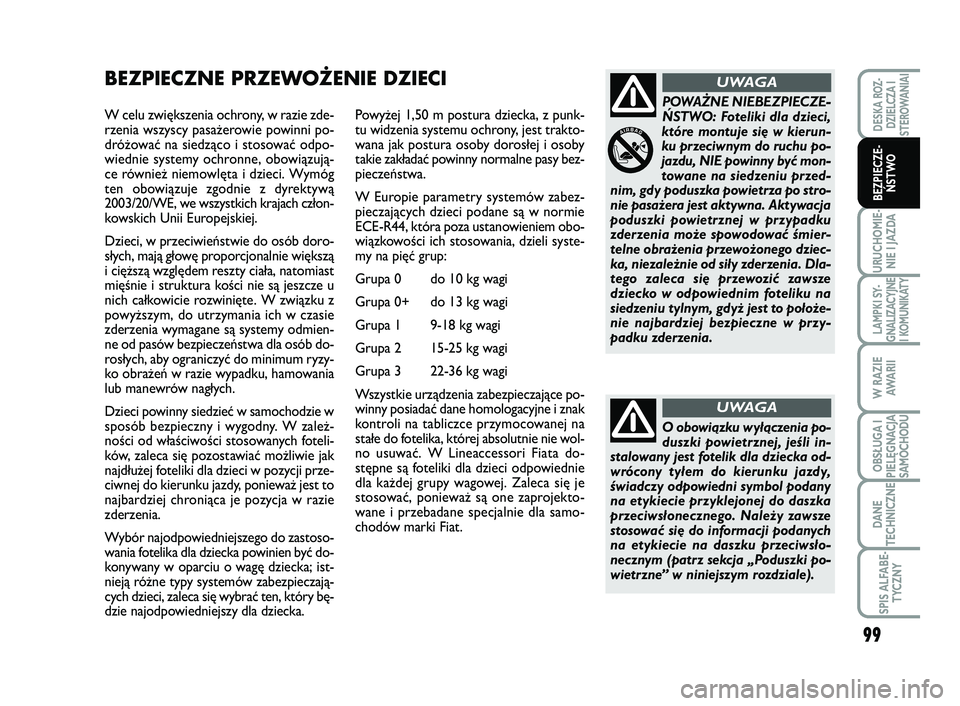

BEZPIECZNE PRZEW OŻENIE DZIECI ......................... 99

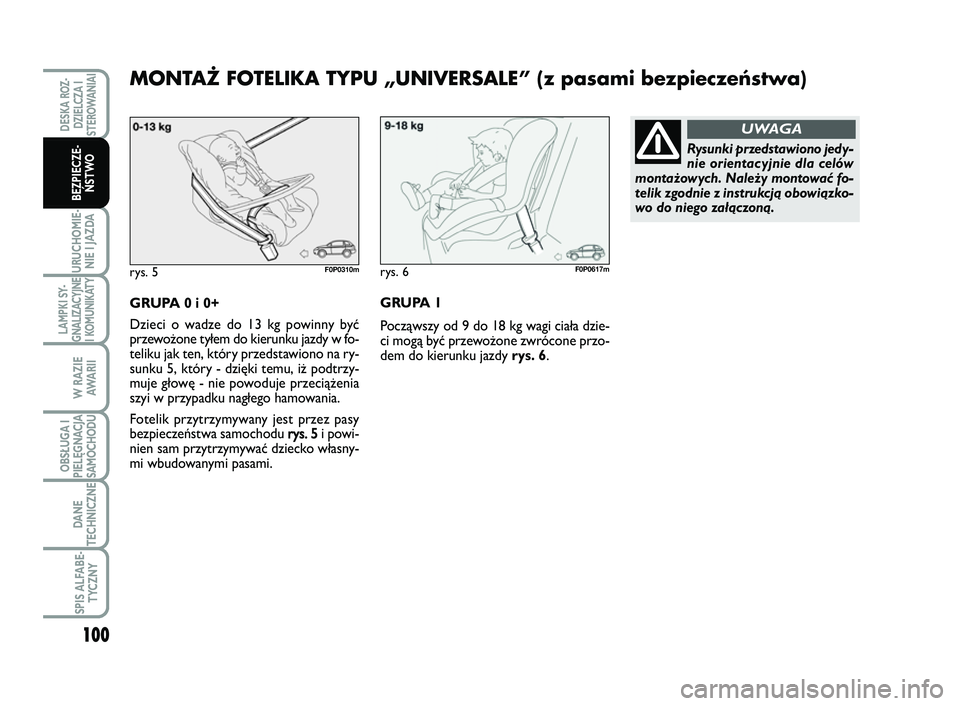

MONTAŻ FOTELIKA DLA DZIECKA TYPU „UNIVERSALE” ..................................................................... 100
MONTAŻ FOTELIKA DLA DZIECKA TYPU „ISOFIX U NIVERSALE” ...................................................... 103
PODUSZKI POWIETRZNE .............................................. 108
BOCZNE PODUS ZKI POWIETRZNE ........................... 111
B B E E Z Z P P I I E E C C Z Z E E ¡ ¡ S S T T W W O O
093-114 SCUDO LUM PL 26/10/12 10.51 Pagina 93

94
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
PA S Y
BEZPIECZEŃSTWA
UŻYCIE PASÓW
BEZPIECZEŃSTWA rys. 1
Pas bezpieczeństwa powinien być zapina-
ny przy wyprostowanej klatce piersiowej
i plecach przylegających do oparcia sie-
dzenia.
W celu zapięcia pasa bezpieczeństwa na-
leży wsunąć zaczep Ado gniazda uchwy-
tu B, aż do usłyszenia dźwięku zatrzaśnię-
cia blokady.
Jeżeli podczas wyciągania pas bezpieczeń-
stwa zablokuje się, należy puścić taśmę pa-
sa, aby zwinęła się na krótkim odcinku i
ponownie ją wyciągnąć unikając gwałtow-
nych ruchów.
Aby odpiąć pas bezpieczeństwa, należy na-
cisnąć przycisk C. Podczas zwijania pasa
bezpieczeństwa należy przytrzymać taśmę,
aby uniknąć poskręcania się jej.
Pas bezpieczeństwa dopasowuje się - za
pomocą zwijacza - automatycznie do cia-
ła pasażera, umożliwiając swobodne ruchy.
W samochodzie zaparkowanym na bardzo
pochyłej drodze zwijacz może się zablo-
kować; jest to normalne. Ponadto mecha-
nizm zwijacza blokuje taśmę za każdym ra-
zem przy jej szybkim wyciągnięciu lub w
przypadku nagłego hamowania, zderzenia
i jazdy na zakręcie z dużą prędkością.
rys. 1F0P0108m
Podczas jazdy nie należy na-
ciskać przycisku C-rys. 1.
UWAGA
UŻYCIE PASÓW
BEZPIECZEŃSTWA SIEDZEŃ
PRZEDNICH
W przypadku, gdy dostępne są przednie
poduszki powietrzne: kierowcy i pasaże-
ra (dla wersji/rynków, gdzie przewidziano),
siedzenia przednie wyposażone są w na-
pinacze pirotechniczne i ograniczniki ob-
ciążenia. Patrz sekcje - napinacze pasów
bezpieczeństwa i ograniczniki obciążenia;
Jeśli pojazd wyposażony jest w siedzenie
przednie typu ława 2-miejscowa i nie ma
w nim poduszki przedniej pasażera, pas
bezpieczeństwa pasażera środkowego nie
posiada pirotechnicznego napinacza i re-
gulacji wysokości.
Przednie pasy bezpieczeństwa można re-
gulować pod względem ich wysokości, tak
aby można je było dostosować do postu-
ry poszczególnych pasażerów. Może to
znacznie zmniejszyć ryzyko obrażeń w ra-
zie wypadku. Poprawnie wyregulowana ta-
śma pasa powinna przechodzić pomiędzy
ramieniem i szyją. Aby wykonać regulację,
należy chwycić uchwyt Ai podnieść lub
obniżyć suwak. Siedzenia tylne wyposażone są w bez-
władnościowe pasy bezpieczeństwa z trze-
ma punktami mocowania i zwijaczem.
093-114 SCUDO LUM PL 26/10/12 10.51 Pagina 94

95
URUCHOMIE- NIE I JAZDA
LAMPKI SY- GNALIZACYJNEI KOMUNIKATY
W RAZIE AWA R I I
OBSŁUGA I PIELĘGNACJASAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE- TYCZNY
DESKA ROZ- DZIELCZA ISTEROWANIAI
BEZPIECZE- ŃSTWO

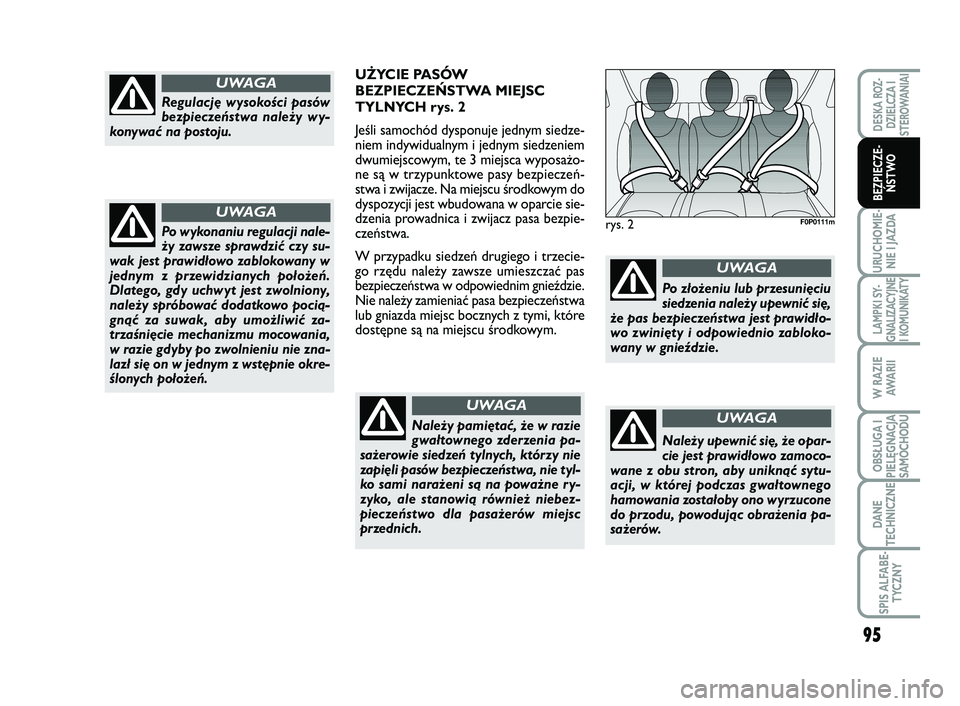

rys. 2F0P0111m
Regulację wysokości pasów bezpieczeństwa należy wy-konywać na postoju.
UWAGA
Po wykonaniu regulacji nale- ży zawsze sprawdzić czy su-wak jest prawidłowo zablokowany wjednym z przewidzianych położeń.Dlatego, gdy uchwyt jest zwolniony,należy spróbować dodatkowo pocią-gnąć za suwak, aby umożliwić za-trzaśnięcie mechanizmu mocowania,w razie gdyby po zwolnieniu nie zna-lazł się on w jednym z wstępnie okre-ślonych położeń.
UWAGA
Należy pamiętać, że w razie gwałtownego zderzenia pa-sażerowie siedzeń tylnych, którzy niezapięli pasów bezpieczeństwa, nie tyl-ko sami narażeni są na poważne ry-zyko, ale stanowią również niebez-pieczeństwo dla pasażerów miejscprzednich.
UWAGA
UŻYCIE PASÓW
BEZPIECZEŃSTWA MIEJSC
TYLNYCH rys. 2
Jeśli samochód dysponuje jednym siedze- niem indywidualnym i jednym siedzeniemdwumiejscowym, te 3 miejsca wyposażo-ne są w trzypunktowe pasy bezpieczeń-stwa i zwijacze. Na miejscu środkowym dodyspozycji jest wbudowana w oparcie sie-dzenia prowadnica i zwijacz pasa bezpie-czeństwa.
W przypadku siedzeń drugiego i trzecie- go rzędu należy zawsze umieszczać pasbezpieczeństwa w odpowiednim gnieździe.Nie należy zamieniać pasa bezpieczeństwalub gniazda miejsc bocznych z tymi, które
dostępne są na miejscu środkowym.
Po złożeniu lub przesunięciusiedzenia należy upewnić się,że pas bezpieczeństwa jest prawidło-wo zwinięty i odpowiednio zabloko-wany w gnieździe.
UWAGA
Należy upewnić się, że opar- cie jest prawidłowo zamoco-wane z obu stron, aby uniknąć sytu-acji, w której podczas gwałtownegohamowania zostałoby ono wyrzuconedo przodu, powodując obrażenia pa-sażerów.
UWAGA
093-114 SCUDO LUM PL 26/10/12 10.51 Pagina 95

96
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO

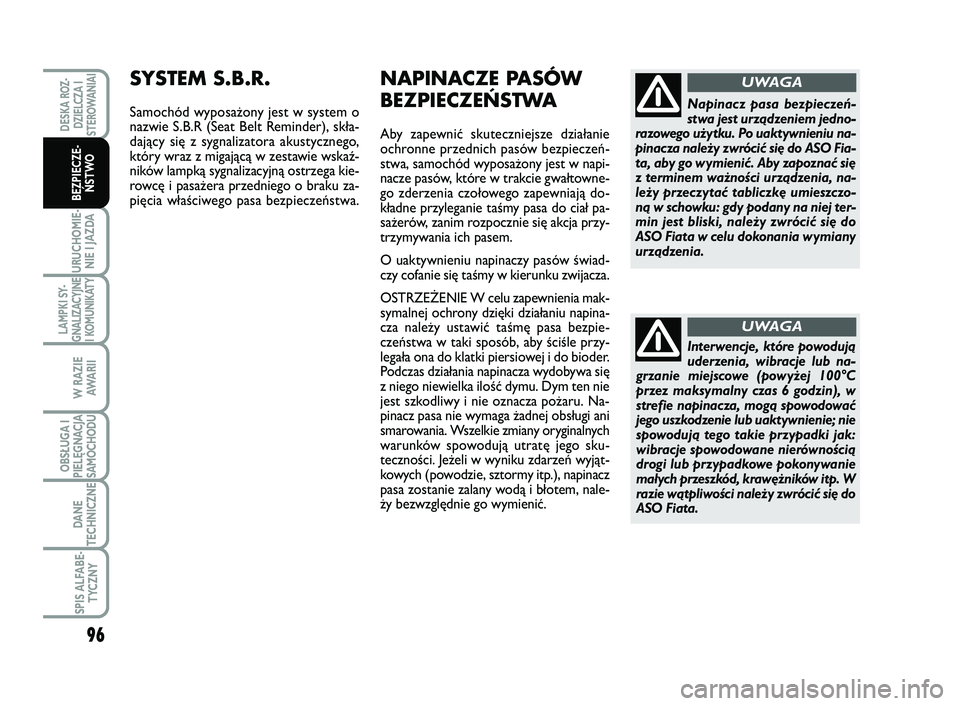

Interwencje, które powodują
uderzenia, wibracje lub na-
grzanie miejscowe (powyżej 100°C
przez maksymalny czas 6 godzin), w
strefie napinacza, mogą spowodować
jego uszkodzenie lub uaktywnienie; nie
spowodują tego takie przypadki jak:
wibracje spowodowane nierównością
drogi lub przypadkowe pokonywanie
małych przeszkód, krawężników itp. W
razie wątpliwości należy zwrócić się do
ASO Fiata.
UWAGA
NAPINACZE PASÓW
BEZPIECZEŃSTWA
Aby zapewnić skuteczniejsze działanie
ochronne przednich pasów bezpieczeń-
stwa, samochód wyposażony jest w napi-
nacze pasów, które w trakcie gwałtowne-
go zderzenia czołowego zapewniają do-
kładne przyleganie taśmy pasa do ciał pa-
sażerów, zanim rozpocznie się akcja przy-
trzymywania ich pasem.
O uaktywnieniu napinaczy pasów świad-
czy cofanie się taśmy w kierunku zwijacza.
OSTRZEŻENIE W celu zapewnienia mak-
symalnej ochrony dzięki działaniu napina-
cza należy ustawić taśmę pasa bezpie-
czeństwa w taki sposób, aby ściśle przy-
legała ona do klatki piersiowej i do bioder.
Podczas działania napinacza wydobywa się
z niego niewielka ilość dymu. Dym ten nie
jest szkodliwy i nie oznacza pożaru. Na-
pinacz pasa nie wymaga żadnej obsługi ani
smarowania. Wszelkie zmiany oryginalnych
warunków spowodują utratę jego sku-
teczności. Jeżeli w wyniku zdarzeń wyjąt-
kowych (powodzie, sztormy itp.), napinacz
pasa zostanie zalany wodą i błotem, nale-
ży bezwzględnie go wymienić.
Napinacz pasa bezpieczeń-
stwa jest urządzeniem jedno-
razowego użytku. Po uaktywnieniu na-
pinacza należy zwrócić się do ASO Fia-
ta, aby go wymienić. Aby zapoznać się
z terminem ważności urządzenia, na-
leży przeczytać tabliczkę umieszczo-
ną w schowku: gdy podany na niej ter-
min jest bliski, należy zwrócić się do
ASO Fiata w celu dokonania wymiany
urządzenia.
UWAGASYSTEM S.B.R.
Samochód wyposażony jest w system o
nazwie S.B.R (Seat Belt Reminder), skła-
dający się z sygnalizatora akustycznego,
który wraz z migającą w zestawie wskaź-
ników lampką sygnalizacyjną ostrzega kie-
rowcę i pasażera przedniego o braku za-
pięcia właściwego pasa bezpieczeństwa.
093-114 SCUDO LUM PL 26/10/12 10.51 Pagina 96

97
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO

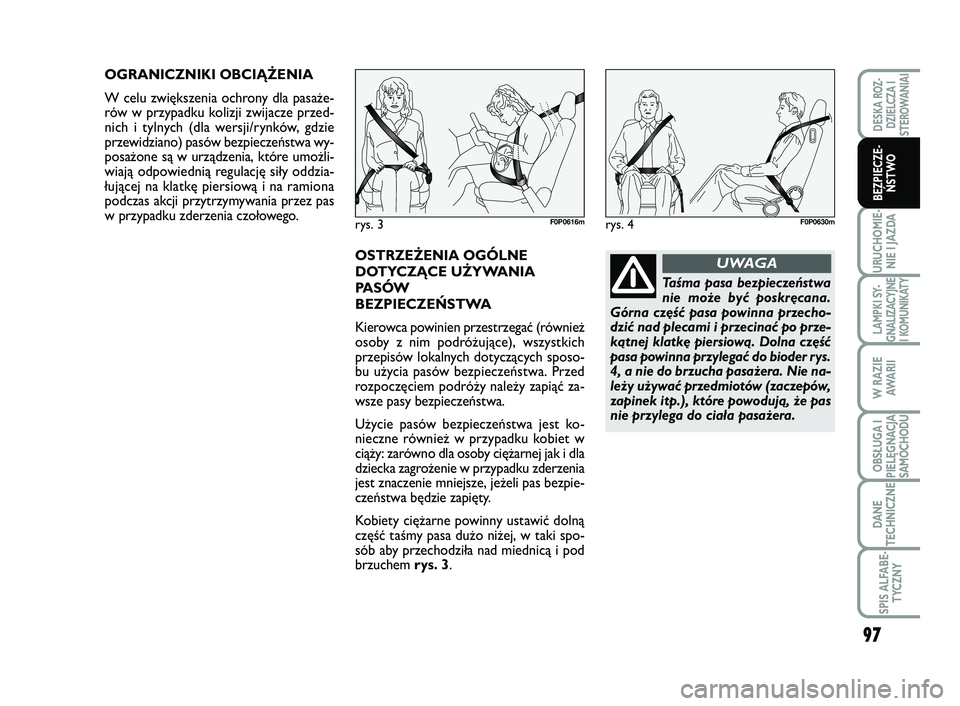

OGRANICZNIKI OBCIĄŻENIA
W celu zwiększenia ochrony dla pasaże-
rów w przypadku kolizji zwijacze przed-
nich i tylnych (dla wersji/rynków, gdzie
przewidziano) pasów bezpieczeństwa wy-
posażone są w urządzenia, które umożli-
wiają odpowiednią regulację siły oddzia-
łującej na klatkę piersiową i na ramiona
podczas akcji przytrzymywania przez pas
w przypadku zderzenia czołowego.
OSTRZEŻENIA OGÓLNE
DOTYCZĄCE UŻYWANIA
PA S Ó W
BEZPIECZEŃSTWA
Kierowca powinien przestrzegać (również
osoby z nim podróżujące), wszystkich
przepisów lokalnych dotyczących sposo-
bu użycia pasów bezpieczeństwa. Przed
rozpoczęciem podróży należy zapiąć za-
wsze pasy bezpieczeństwa.
Użycie pasów bezpieczeństwa jest ko-
nieczne również w przypadku kobiet w
ciąży: zarówno dla osoby ciężarnej jak i dla
dziecka zagrożenie w przypadku zderzenia
jest znaczenie mniejsze, jeżeli pas bezpie-
czeństwa będzie zapięty.
Kobiety ciężarne powinny ustawić dolną
część taśmy pasa dużo niżej, w taki spo-
sób aby przechodziła nad miednicą i pod
brzuchem rys. 3.
rys. 3F0P0616mrys. 4F0P0630m
Taśma pasa bezpieczeństwa
nie może być poskręcana.
Górna część pasa powinna przecho-
dzić nad plecami i przecinać po prze-
kątnej klatkę piersiową. Dolna część
pasa powinna przylegać do bioder rys.
4, a nie do brzucha pasażera. Nie na-
leży używać przedmiotów (zaczepów,
zapinek itp.), które powodują, że pas
nie przylega do ciała pasażera.
UWAGA
093-114 SCUDO LUM PL 26/10/12 10.51 Pagina 97

98
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
JAK UTRZYMAĆ ZAWSZE W
SPRAWNOŚCI PASY
BEZPIECZEŃSTWA
Aby prawidłowo używać pasów bezpie-
czeństwa, należy przestrzegać skrupulat-
nie następujących ostrzeżeń:
❒używać zawsze pasów bezpieczeństwa z
dobrze rozciągniętą, nie poskręcaną ta-
śmą; upewnić się czy taśma pasa wysu-
wa się swobodnie bez zacinania się;
❒należy sprawdzić działanie pasa bezpie-
czeństwa w następujący sposób: chwycić
pas i energicznie go pociągnąć
❒w wyniku kolizji o określonej energii na-
leży wymienić pas bezpieczeństwa, nawet
jeżeli pozornie wydaje się nieuszkodzo-
ny. Pas należy również wymienić w przy-
padku aktywacji napinacza pasa bezpie-
czeństwa;
❒aby oczyścić pasy bezpieczeństwa, należy
umyć je ręcznie wodą i neutralnym my-
dłem, wypłukać i pozostawić w cieniu do
wyschnięcia. Nie należy stosować moc-
nych detergentów wybielających lub bar-
wiących oraz jakichkolwiek substancji che-
micznych, które mogłyby osłabić włókno
pasa;
❒należy unikać zamoczenia zwijaczy pasów
bezpieczeństwa: ich poprawne funkcjo-
nowanie jest gwarantowane, jeżeli nie
dostała się do nich woda;
❒należy wymienić pas bezpieczeństwa, je-
żeli posiada oznaki zniszczenia lub prze-
cięcia.
W celu zapewnienia maksy-
malnej ochrony należy usta-
wić oparcie siedzenia we właściwym
położeniu, oprzeć dobrze plecy o opar-
cie i zapiąć pas tak, aby przylegał do
klatki piersiowej i do miednicy. Nale-
ży zawsze zapinać pasy bezpieczeń-
stwa, zarówno na siedzeniach przed-
nich jak i tylnych! Podróżowanie bez
zapiętych pasów bezpieczeństwa
zwiększa ryzyko poważnych obrażeń
lub śmierci w przypadku zderzenia.
UWAGA
Absolutnie zabrania się de-
montowania lub naruszania
komponentów pasów bezpieczeństwa
i napinaczy. Wszelkie tego typu czyn-
ności mogą być wykonywane wyłącz-
nie przez autoryzowany i wykwalifi-
kowany personel. Należy zwracać się
zawsze do ASO Fiata.
UWAGA
Jeżeli pas bezpieczeństwa
uległ mocnemu przeciążeniu,
np. podczas wypadku, powinien być
całkowicie wymieniony razem z mo-
cowaniami, śrubami mocującymi oraz
z napinaczem pasa; w rzeczywistości
bowiem, nawet jeżeli pozornie wyda-
je się być nieuszkodzony, mógł stracić
swoje własności wytrzymałościowe.
UWAGA
Dany pas bezpieczeństwa
powinien być użyty tylko
przez jedną osobę: nie należy prze-
wozić dziecka na kolanach pasażera
stosując pas bezpieczeństwa dla
ochrony obojga osób. Ogólnie rzecz
biorąc nie należy zapinać pasem żad-
nego przedmiotu z pasażerem.
UWAGA
093-114 SCUDO LUM PL 26/10/12 10.51 Pagina 98

99
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
W celu zwiększenia ochrony, w razie zde-
rzenia wszyscy pasażerowie powinni po-
dróżować na siedząco i stosować odpo-
wiednie systemy ochronne, obowiązują-
ce również niemowlęta i dzieci. Wymóg
ten obowiązuje zgodnie z dyrektywą
2003/20/WE, we wszystkich krajach człon-
kowskich Unii Europejskiej.
Dzieci, w przeciwieństwie do osób doro-
słych, mają głowę proporcjonalnie większą
i cięższą względem reszty ciała, natomiast
mięśnie i struktura kości nie są jeszcze u
nich całkowicie rozwinięte. W związku z
powyższym, do utrzymania ich w czasie
zderzenia wymagane są systemy odmien-
ne od pasów bezpieczeństwa dla osób do-
rosłych, aby ograniczyć do minimum ryzy-
ko obrażeń w razie wypadku, hamowania
lub manewrów nagłych.
Dzieci powinny siedzieć w samochodzie w
sposób bezpieczny i wygodny. W zależ-
ności od właściwości stosowanych foteli-
ków, zaleca się pozostawiać możliwie jak
najdłużej foteliki dla dzieci w pozycji prze-
ciwnej do kierunku jazdy, ponieważ jest to
najbardziej chroniąca je pozycja w razie
zderzenia.
Wybór najodpowiedniejszego do zastoso-
wania fotelika dla dziecka powinien być do-
konywany w oparciu o wagę dziecka; ist-
nieją różne typy systemów zabezpieczają-
cych dzieci, zaleca się wybrać ten, który bę-
dzie najodpowiedniejszy dla dziecka.Powyżej 1,50 m postura dziecka, z punk-
tu widzenia systemu ochrony, jest trakto-
wana jak postura osoby dorosłej i osoby
takie zakładać powinny normalne pasy bez-
pieczeństwa.
W Europie parametry systemów zabez-
pieczających dzieci podane są w normie
ECE-R44, która poza ustanowieniem obo-
wiązkowości ich stosowania, dzieli syste-
my na pięć grup:
Grupa 0 do 10 kg wagi
Grupa 0+ do 13 kg wagi
Grupa 1 9-18 kg wagi
Grupa 2 15-25 kg wagi
Grupa 3 22-36 kg wagi
Wszystkie urządzenia zabezpieczające po-
winny posiadać dane homologacyjne i znak
kontroli na tabliczce przymocowanej na
stałe do fotelika, której absolutnie nie wol-
no usuwać. W Lineaccessori Fiata do-
stępne są foteliki dla dzieci odpowiednie
dla każdej grupy wagowej. Zaleca się je
stosować, ponieważ są one zaprojekto-
wane i przebadane specjalnie dla samo-
chodów marki Fiat.
BEZPIECZNE PRZEWOŻENIE DZIECI
O obowiązku wyłączenia po-
duszki powietrznej, jeśli in-
stalowany jest fotelik dla dziecka od-
wrócony tyłem do kierunku jazdy,
świadczy odpowiedni symbol podany
na etykiecie przyklejonej do daszka
przeciwsłonecznego. Należy zawsze
stosować się do informacji podanych
na etykiecie na daszku przeciwsło-
necznym (patrz sekcja „Poduszki po-
wietrzne” w niniejszym rozdziale).
UWAGA
POWAŻNE NIEBEZPIECZE-
ŃSTWO: Foteliki dla dzieci,
które montuje się w kierun-
ku przeciwnym do ruchu po-
jazdu, NIE powinny być mon-
towane na siedzeniu przed-
nim, gdy poduszka powietrza po stro-
nie pasażera jest aktywna. Aktywacja
poduszki powietrznej w przypadku
zderzenia może spowodować śmier-
telne obrażenia przewożonego dziec-
ka, niezależnie od siły zderzenia. Dla-
tego zaleca się przewozić zawsze
dziecko w odpowiednim foteliku na
siedzeniu tylnym, gdyż jest to położe-
nie najbardziej bezpieczne w przy-
padku zderzenia.
UWAGA
093-114 SCUDO LUM PL 26/10/12 10.51 Pagina 99

100
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
GRUPA 0 i 0+
Dzieci o wadze do 13 kg powinny być
przewożone tyłem do kierunku jazdy w fo-
teliku jak ten, który przedstawiono na ry-
sunku 5, który - dzięki temu, iż podtrzy-
muje głowę - nie powoduje przeciążenia
szyi w przypadku nagłego hamowania.
Fotelik przytrzymywany jest przez pasy
bezpieczeństwa samochodu rys. 5i powi-
nien sam przytrzymywać dziecko własny-
mi wbudowanymi pasami.
rys. 5F0P0310m
Rysunki przedstawiono jedy-
nie orientacyjnie dla celów
montażowych. Należy montować fo-
telik zgodnie z instrukcją obowiązko-
wo do niego załączoną.
UWAGA
rys. 6F0P0617m
GRUPA 1
Począwszy od 9 do 18 kg wagi ciała dzie-
ci mogą być przewożone zwrócone przo-
dem do kierunku jazdy rys. 6.
MONTAŻ FOTELIKA TYPU „UNIVERSALE” (z pasami bezpieczeństwa)
093-114 SCUDO LUM PL 26/10/12 10.51 Pagina 100
