2013 FIAT SCUDO Instrukcja obsługi (in Polish)

rys. 22F0P0299m

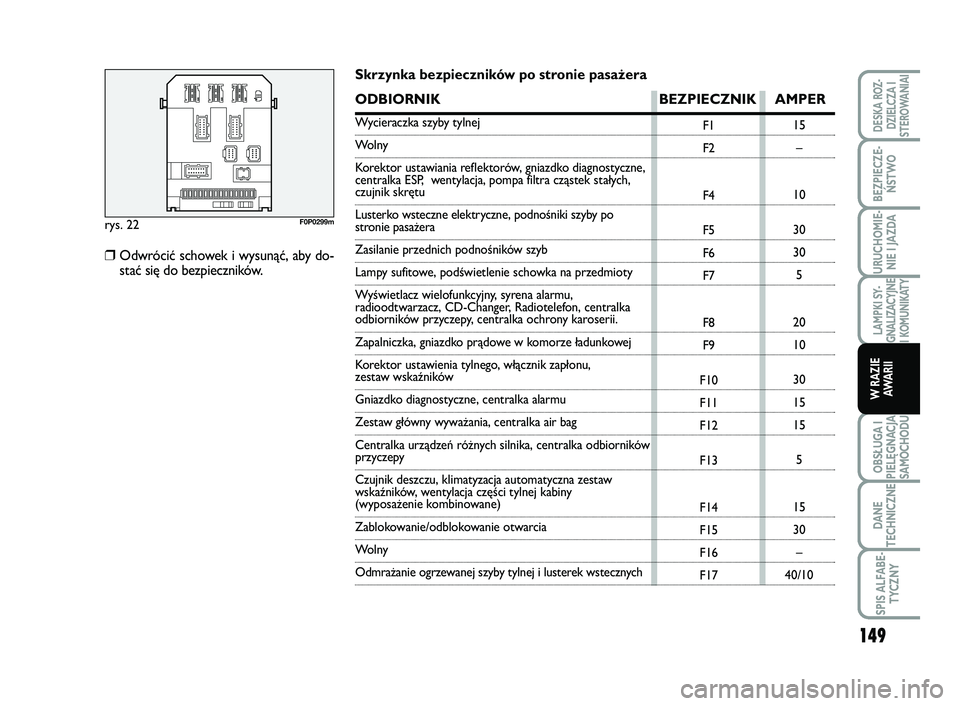

Skrzynka bezpieczników po stronie pasażera
ODBIORNIK BEZPIECZNIK AMPER
Wycieraczka szyby tylnej
Wolny
Korektor ustawiania reflektorów, gniazdko diagnostyczne,
centralka ESP, wentylacja, pompa filtra cząstek stałych,
czujnik skrętu
Lusterko wsteczne elektryczne, podnośniki szyby po
stronie pasażera
Zasilanie przednich podnośników szyb
Lampy sufitowe, podświetlenie schowka na przedmioty
Wyświetlacz wielofunkcyjny, syrena alarmu,
radioodtwarzacz, CD-Changer, Radiotelefon, centralka
odbiorników przyczepy, centralka ochrony karoserii.
Zapalniczka, gniazdko prądowe w komorze ładunkowej
Korektor ustawienia tylnego, włącznik zapłonu,
zestaw wskaźników
Gniazdko diagnostyczne, centralka alarmu
Zestaw główny wyważania, centralka air bag
Centralka urządzeń różnych silnika, centralka odbiorników
przyczepy
Czujnik deszczu, klimatyzacja automatyczna zestaw
wskaźników, wentylacja części tylnej kabiny
(wyposażenie kombinowane)
Zablokowanie/odblokowanie otwarcia
Wolny
Odmrażanie ogrzewanej szyby tylnej i lusterek wstecznych
❒Odwrócić schowek i wysunąć, aby do-
stać się do bezpieczników.
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
149
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 149

rys. 23F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F14
20
15
10
20
15
10
20
10
30
40
30
40
30

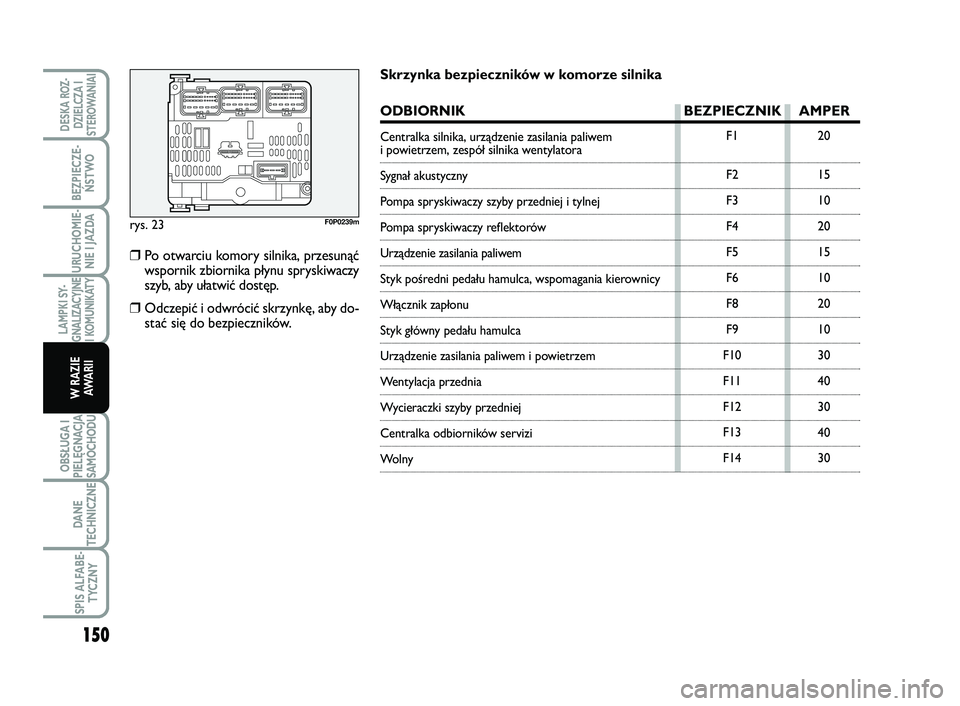

Skrzynka bezpieczników w komorze silnika
ODBIORNIK BEZPIECZNIK AMPER
Centralka silnika, urządzenie zasilania paliwem i powietrzem, zespół silnika wentylatora
Sygnał akustyczny
Pompa spryskiwaczy szyby przedniej i tylnej
Pompa spryskiwaczy reflektorów
Urządzenie zasilania paliwem
Styk pośredni pedału hamulca, wspomagania kierownicy
Włącznik zapłonu
Styk główny pedału hamulca
Urządzenie zasilania paliwem i powietrzem
Wentylacja przednia
Wycieraczki szyby przedniej
Centralka odbiorników servizi
Wolny
❒Po otwarciu komory silnika, przesunąć wspornik zbiornika płynu spryskiwaczyszyb, aby ułatwić dostęp.
❒Odczepić i odwrócić skrzynkę, aby do-stać się do bezpieczników.
150
LAMPKI SY- GNALIZACYJNEI KOMUNIKATY
OBSŁUGA I PIELĘGNACJASAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE- TYCZNY
DESKA ROZ- DZIELCZA ISTEROWANIAI
BEZPIECZE- ŃSTWO
URUCHOMIE- NIE I JAZDA
W RAZIEAWA R I I
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 150

rys. 24
F1
F2
F3F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F40
30
–
40/50
–
15
10
20
–
5

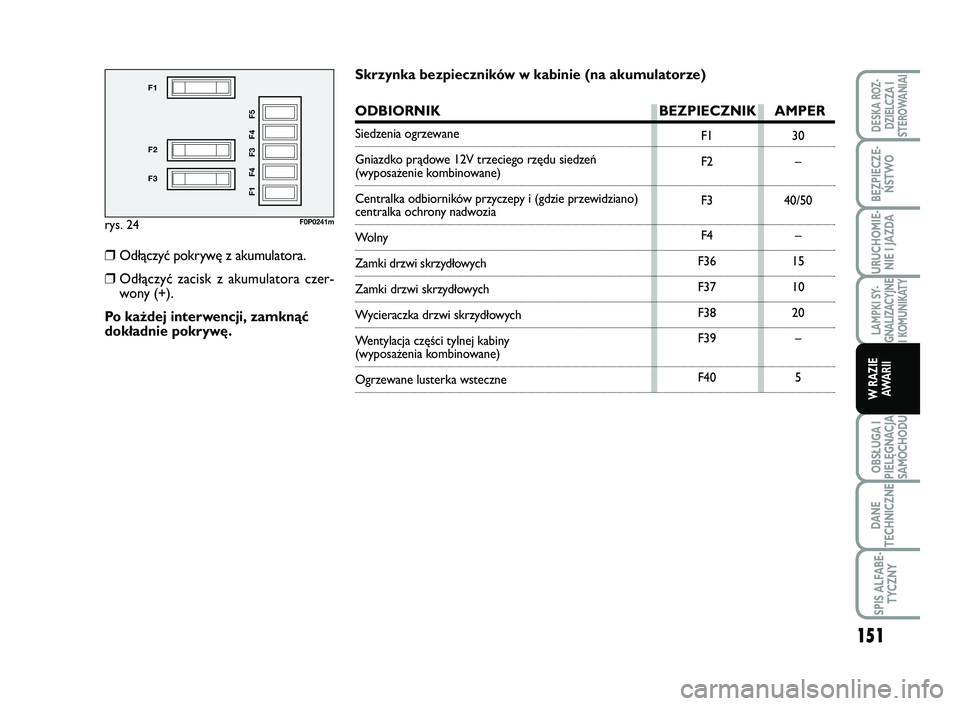

Skrzynka bezpieczników w kabinie (na akumulatorze)
ODBIORNIK BEZPIECZNIK AMPER
Siedzenia ogrzewane
Gniazdko prądowe 12V trzeciego rzędu siedzeń (wyposażenie kombinowane)
Centralka odbiorników przyczepy i (gdzie przewidziano)centralka ochrony nadwozia
Wolny
Zamki drzwi skrzydłowych
Zamki drzwi skrzydłowych
Wycieraczka drzwi skrzydłowych
Wentylacja części tylnej kabiny (wyposażenia kombinowane)
Ogrzewane lusterka wsteczne
❒Odłączyć pokrywę z akumulatora.
❒Odłączyć zacisk z akumulatora czer- wony (+).
Po każdej interwencji, zamknąć dokładnie pokrywę.
151
LAMPKI SY- GNALIZACYJNEI KOMUNIKATY
OBSŁUGA I PIELĘGNACJASAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE- TYCZNY
DESKA ROZ- DZIELCZA ISTEROWANIAI
BEZPIECZE- ŃSTWO
URUCHOMIE- NIE I JAZDA
W RAZIEAWA R I I
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 151

rys. 25
F1
F2
F3
F4
F5
F0P0246m
F1
F2
F3
F4
F5
15
15
15
15
40

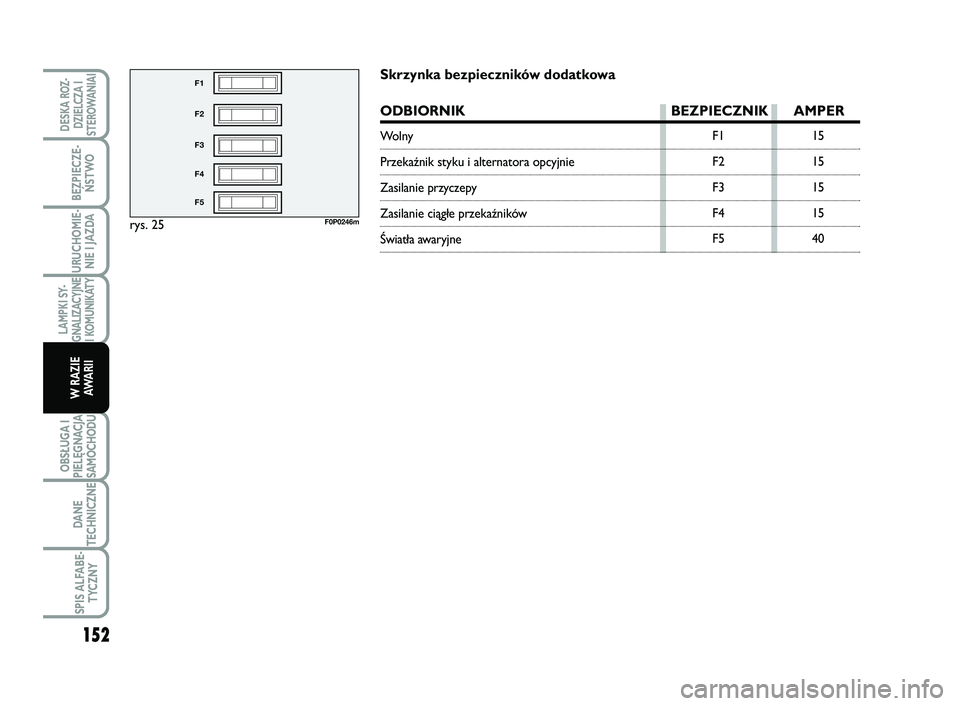

Skrzynka bezpieczników dodatkowa
ODBIORNIK BEZPIECZNIK AMPER
Wolny
Przekaźnik styku i alternatora opcyjnie
Zasilanie przyczepy
Zasilanie ciągłe przekaźników
Światła awaryjne
152
LAMPKI SY- GNALIZACYJNEI KOMUNIKATY
OBSŁUGA I PIELĘGNACJASAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE- TYCZNY
DESKA ROZ- DZIELCZA ISTEROWANIAI
BEZPIECZE- ŃSTWO
URUCHOMIE- NIE I JAZDA
W RAZIEAWA R I I
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 152

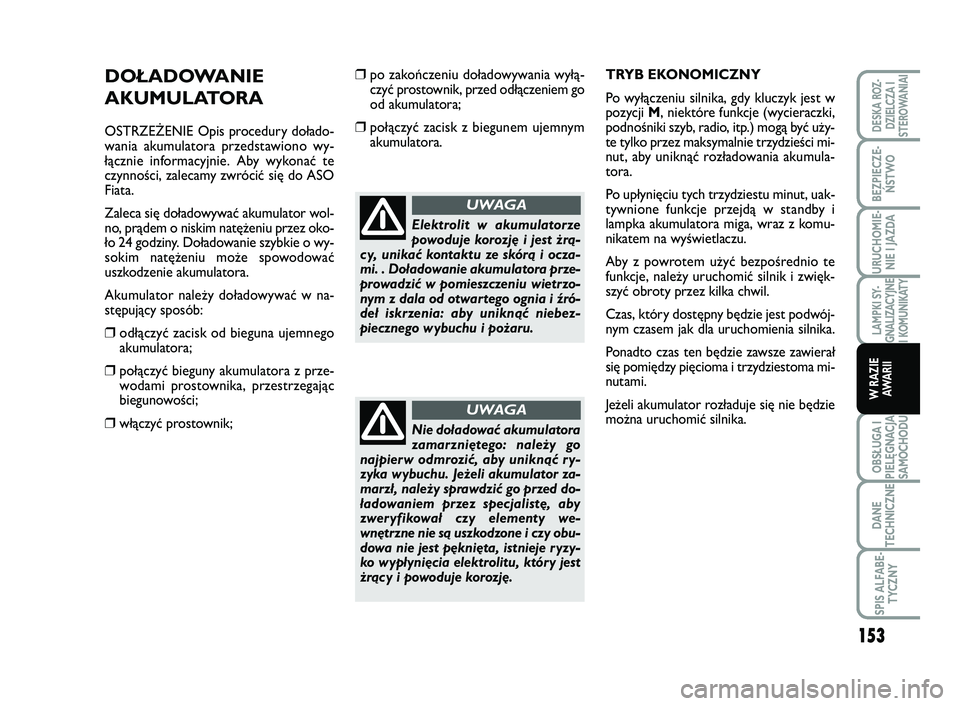

DOŁADOWANIE
AKUMULATORA
OSTRZEŻENIE Opis procedury dołado-
wania akumulatora przedstawiono wy-
łącznie informacyjnie. Aby wykonać te
czynności, zalecamy zwrócić się do ASO
Fiata.
Zaleca się doładowywać akumulator wol-
no, prądem o niskim natężeniu przez oko-
ło 24 godziny. Doładowanie szybkie o wy-
sokim natężeniu może spowodować
uszkodzenie akumulatora.
Akumulator należy doładowywać w na-
stępujący sposób:
❒odłączyć zacisk od bieguna ujemnego
akumulatora;
❒połączyć bieguny akumulatora z prze-
wodami prostownika, przestrzegając
biegunowości;
❒włączyć prostownik;
Elektrolit w akumulatorze
powoduje korozję i jest żrą-
cy, unikać kontaktu ze skórą i ocza-
mi. . Doładowanie akumulatora prze-
prowadzić w pomieszczeniu wietrzo-
nym z dala od otwartego ognia i źró-
deł iskrzenia: aby uniknąć niebez-
piecznego wybuchu i pożaru.
UWAGA
❒po zakończeniu doładowywania wyłą-
czyć prostownik, przed odłączeniem go
od akumulatora;
❒połączyć zacisk z biegunem ujemnym
akumulatora.
Nie doładować akumulatora
zamarzniętego: należy go
najpierw odmrozić, aby uniknąć ry-
zyka wybuchu. Jeżeli akumulator za-
marzł, należy sprawdzić go przed do-
ładowaniem przez specjalistę, aby
zweryfikował czy elementy we-
wnętrzne nie są uszkodzone i czy obu-
dowa nie jest pęknięta, istnieje ryzy-
ko wypłynięcia elektrolitu, który jest
żrący i powoduje korozję.
UWAGA
TRYB EKONOMICZNY
Po wyłączeniu silnika, gdy kluczyk jest w
pozycji M, niektóre funkcje (wycieraczki,
podnośniki szyb, radio, itp.) mogą być uży-
te tylko przez maksymalnie trzydzieści mi-
nut, aby uniknąć rozładowania akumula-
tora.
Po upłynięciu tych trzydziestu minut, uak-
tywnione funkcje przejdą w standby i
lampka akumulatora miga, wraz z komu-
nikatem na wyświetlaczu.
Aby z powrotem użyć bezpośrednio te
funkcje, należy uruchomić silnik i zwięk-
szyć obroty przez kilka chwil.
Czas, który dostępny będzie jest podwój-
nym czasem jak dla uruchomienia silnika.
Ponadto czas ten będzie zawsze zawierał
się pomiędzy pięcioma i trzydziestoma mi-
nutami.
Jeżeli akumulator rozładuje się nie będzie
można uruchomić silnika.
153
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 153

rys. 26
A
F0P0243m
Podczas holowania samocho-
du nie uruchamiać silnika.
UWAGA
Przed wkręceniem uchwytu
oczyścić dokładnie odpo-
wiednie gwintowane gniazdo. Przed
holowaniem samochodu sprawdzić
ponadto, czy uchwyt wkręcony jest do
oporu w odpowiednie gniazdo.
UWAGA
Przed holowaniem wyłączyć
blokadę sprzęgła (patrz “Wy-
łącznik zapłonu” w rozdziale “Deska
rozdzielcza i sterowanie”). Podczas ho-
lowania przypomina się, że nie działa
wspomaganie hamulców i wspomaga-
nie kierownicy, konieczne jest użycie
większej siły na pedał i aby skręcić ko-
nieczna jest większa siła na kierowni-
cę. Nie używać linek elastycznych do
holowania samochodu, aby uniknąć
szarpnięć. Podczas przygotowania do
holowania sprawdzić, czy mocowanie
połączeń samochodów nie spowoduje
uszkodzeń stykających się elementów.
Holując samochód, przestrzegać obo-
wiązujących przepisów ruchu drogo-
wego dotyczących zarówno urządzeń
stosowanych do holowania jak i za-
chowania się na drodze.
UWAGA
rys. 27F0P0608m
HOLOWANIE
SAMOCHODU
Uchwyt do holowania, dostarczony jest w
wyposażeniu samochodu i umieszczony w
komorze silnika jak na rys. 26.
ZAMONTOWANIE UCHWYTU
DO HOLOWANIA
Procedura jest następująca:
❒podnieść pokrywę komory silnika i
wyjąć uchwyt A-rys. 26z gniazda;
❒wyjąć pokrywkę przednią lub tylną B-
rys. 27przy użyciu śrubokręta z
wyposażenia
❒wkręcić do oporu uchwyt do holo-
wania w odpowiedni sworzeń gwin-
towany.
154
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 154

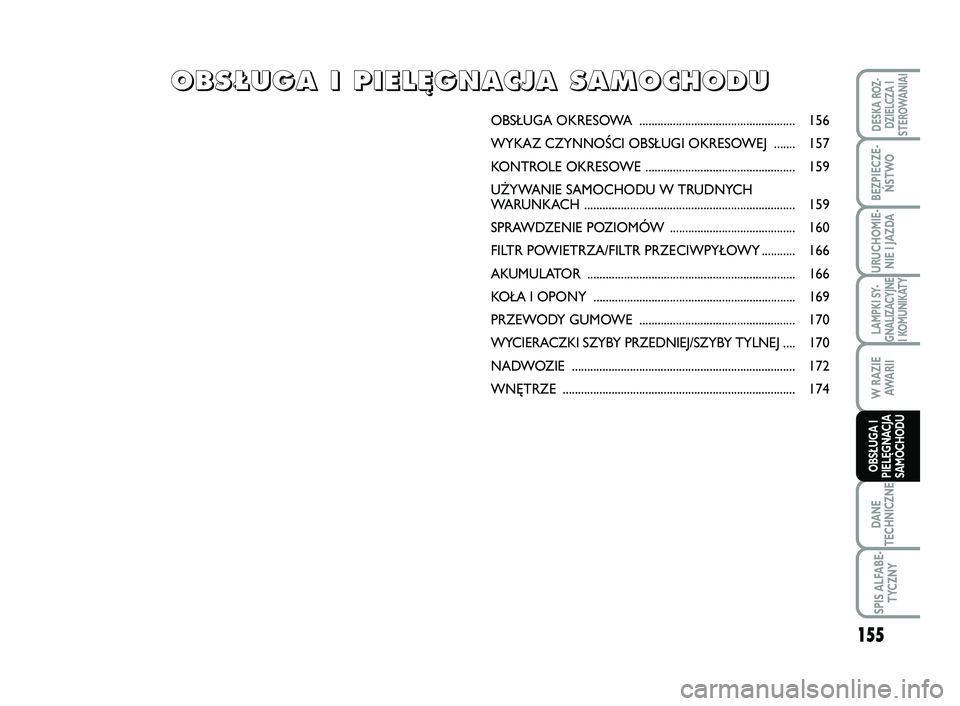

OBSŁUGA OKRESOWA ................................................... 156
WYKAZ CZYNNOŚCI OBSŁU GI OKRESOWEJ ....... 157
KONTROLE OKRES OWE ................................................. 159
UŻYWANIE SAMOCHODU W TRUDNYCH WARUNKACH ..................................................................... 159
SPRAWDZENIE PO ZIOMÓW......................................... 160
FILTR POWIETRZA/FILTR P RZECIWPYŁOWY ........... 166
AKUMULAT OR ....................................................................166
KOŁA I OP ONY ..................................................................169
PRZEWODY GU MOWE................................................... 170
WYCIERACZKI SZYBY PRZEDNIEJ/SZYBY TYLNEJ .... 170
NADWOZIE ......................................................................... 172
WNĘTRZE ............................................................................ 174
O O B B S S ¸ ¸ U U G G A A I I P P I I E E L L ¢ ¢ G G N N A A C C J J A A S S A A M M O O C C H H O O D D U U
155
LAMPKI SY- GNALIZACYJNEI KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE- TYCZNY
DESKA ROZ- DZIELCZA ISTEROWANIAI
BEZPIECZE- ŃSTWO
URUCHOMIE- NIE I JAZDA
W RAZIE AWA R I I
OBSŁUGA IPIELĘGNACJASAMOCHODU
155-174 SCUDO LUM PL_153-172 ScudoG9 PL 26/10/12 10.03 Pagina 155

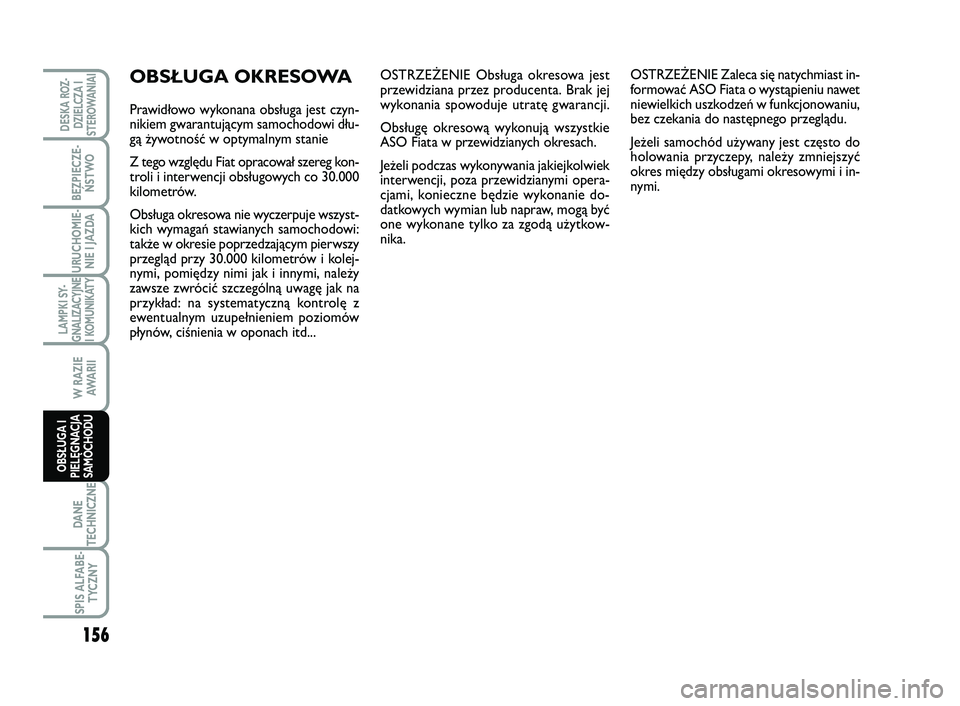

OSTRZEŻENIE Obsługa okresowa jest
przewidziana przez producenta. Brak jej
wykonania spowoduje utratę gwarancji.
Obsługę okresową wykonują wszystkie
ASO Fiata w przewidzianych okresach.
Jeżeli podczas wykonywania jakiejkolwiek
interwencji, poza przewidzianymi opera-
cjami, konieczne będzie wykonanie do-
datkowych wymian lub napraw, mogą być
one wykonane tylko za zgodą użytkow-
nika.OSTRZEŻENIE Zaleca się natychmiast in-
formować ASO Fiata o wystąpieniu nawet
niewielkich uszkodzeń w funkcjonowaniu,
bez czekania do następnego przeglądu.
Jeżeli samochód używany jest często do
holowania przyczepy, należy zmniejszyć
okres między obsługami okresowymi i in-
nymi.OBSŁUGA OKRESOWA
Prawidłowo wykonana obsługa jest czyn-
nikiem gwarantującym samochodowi dłu-
gą żywotność w optymalnym stanie
Z tego względu Fiat opracował szereg kon-
troli i interwencji obsługowych co 30.000
kilometrów.
Obsługa okresowa nie wyczerpuje wszyst-
kich wymagań stawianych samochodowi:
także w okresie poprzedzającym pierwszy
przegląd przy 30.000 kilometrów i kolej-
nymi, pomiędzy nimi jak i innymi, należy
zawsze zwrócić szczególną uwagę jak na
przykład: na systematyczną kontrolę z
ewentualnym uzupełnieniem poziomów
płynów, ciśnienia w oponach itd...
156
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
155-174 SCUDO LUM PL_153-172 ScudoG9 PL 26/10/12 10.03 Pagina 156
