2013 FIAT SCUDO Betriebsanleitung (in German)

205
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
Gemäß dem Plan der
Programmierten
Wartung Schmiermittel auf synthetischer Basis SAE-Klasse 5W- 40
Qualifikation FIAT 9.55535-N2SELENIA WR

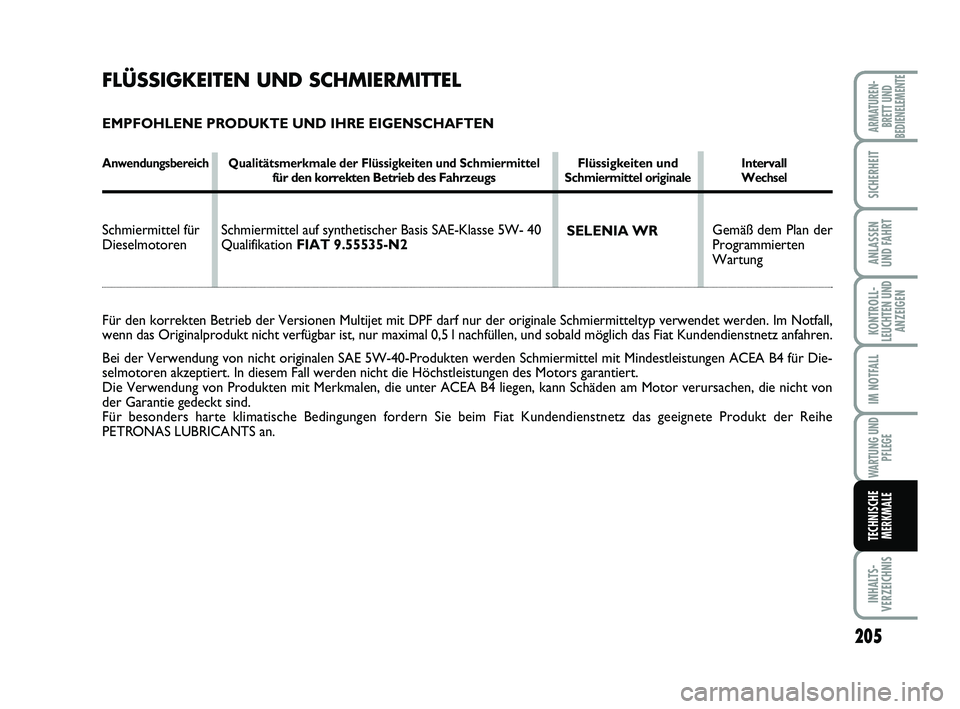

FLÜSSIGKEITEN UND SCHMIERMITTEL
EMPFOHLENE PRODUKTE UND IHRE EIGENSCHAFTEN
Anwendungsbereich Qualitätsmerkmale der Flüssigkeiten und SchmiermittelFlüssigkeiten und Intervallfür den korrekten Betrieb des FahrzeugsSchmiermittel originaleWechsel
Schmiermittel für
Dieselmotoren
Für den korrekten Betrieb der Versionen Multijet mit DPF darf nur der originale Schmiermitteltyp verwendet werden. Im Notfall,
wenn das Originalprodukt nicht verfügbar ist, nur maximal 0,5 l nachfüllen, und sobald möglich das Fiat Kundendienstnetz anfahren.
Bei der Verwendung von nicht originalen SAE 5W-40-Produkten werden Schmiermittel mit Mindestleistungen ACEA B4 für Die-
selmotoren akzeptiert. In diesem Fall werden nicht die Höchstleistungen des Motors garantiert.
Die Verwendung von Produkten mit Merkmalen, die unter ACEA B4 liegen, kann Schäden am Motor verursachen, die nicht von
der Garantie gedeckt sind.
Für besonders harte klimatische Bedingungen fordern Sie beim Fiat Kundendienstnetz das geeignete Produkt der Reihe
PETRONAS LUBRICANTSan.
175-210 SCUDO LUM D_173-199 ScudoG9 D 17/10/12 14.58 Pagina 205

206
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

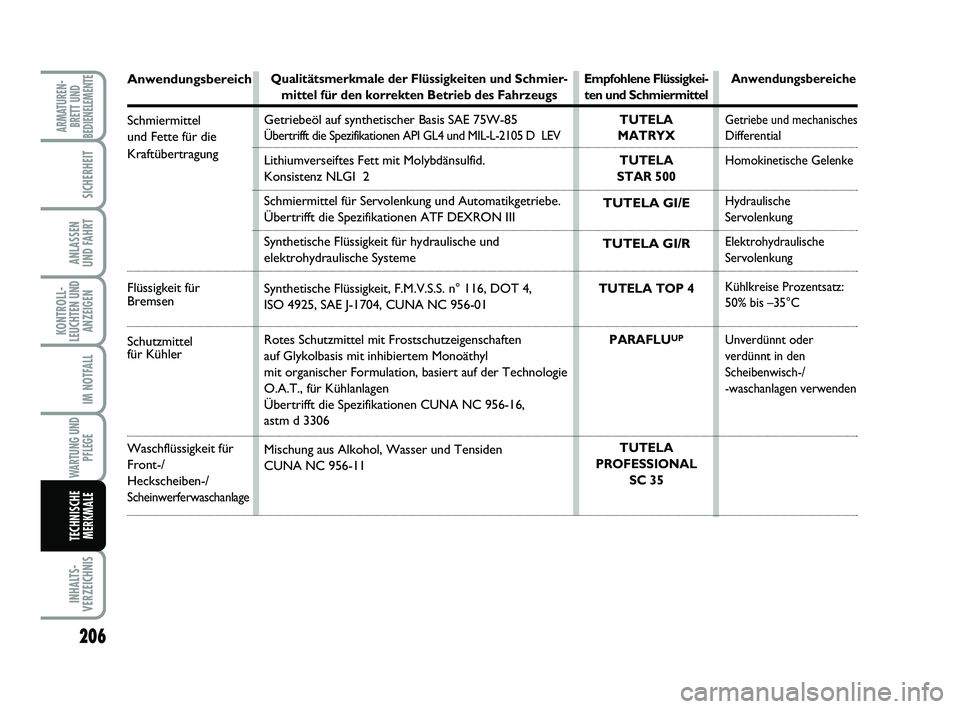

Anwendungsbereich
Schmiermittel
und Fette für die
Kraftübertragung
Flüssigkeit für Bremsen
Schutzmittel
für Kühler
Waschflüssigkeit für
Front-/
Heckscheiben-/
ScheinwerferwaschanlageQualitätsmerkmale der Flüssigkeiten und Schmier-
mittel für den korrekten Betrieb des Fahrzeugs
Getriebeöl auf synthetischer Basis SAE 75W-85
Übertrifft die Spezifikationen API GL4 und MIL-L-2105 D LEV
Lithiumverseiftes Fett mit Molybdänsulfid.
Konsistenz NLGI 2
Schmiermittel für Servolenkung und Automatikgetriebe.
Übertrifft die Spezifikationen ATF DEXRON III
Synthetische Flüssigkeit für hydraulische und
elektrohydraulische Systeme
Synthetische Flüssigkeit, F.M.V.S.S. n° 116, DOT 4,
ISO 4925, SAE J-1704, CUNA NC 956-01
Rotes Schutzmittel mit Frostschutzeigenschaften
auf Glykolbasis mit inhibiertem Monoäthyl
mit organischer Formulation, basiert auf der Technologie
O.A.T., für Kühlanlagen
Übertrifft die Spezifikationen CUNA NC 956-16,
astm d 3306
Mischung aus Alkohol, Wasser und Tensiden
CUNA NC 956-11
Anwendungsbereiche
Getriebe und mechanisches
Differential
Homokinetische Gelenke
Hydraulische
Servolenkung
Elektrohydraulische
Servolenkung
Kühlkreise Prozentsatz:
50% bis –35°C
Unverdünnt oder
verdünnt in den
Scheibenwisch-/
-waschanlagen verwenden Empfohlene Flüssigkei-
ten und Schmiermittel
TUTELA
MATRYX
TUTELA
STAR 500
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
PARAFLU
UP
TUTELA
PROFESSIONAL
SC 35
175-210 SCUDO LUM D_173-199 ScudoG9 D 17/10/12 14.58 Pagina 206

207
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
❒Landstraßenzyklus: Er besteht aus häu-
figen Beschleunigungen in allen Gängen;
die Geschwindigkeit variiert dabei von
0 bis 120 km/h;
❒Kombinierter Durchschnittsverbrauch:
Er errechnet sich aus der Kombinati-
on von ca. 37% Stadtzyklus und ca. 63%
Landstraßenzyklus.
KRAFTSTOFF
VERBRAUCH
Die Kraftstoffwerte der nachstehenden
Tabelle wurden auf Grund der Zulas-
sungstests ermittelt, die von den europäi-
schen Richtlinien vorgeschrieben sind.
Bei dieser Verbrauchsermittlung werden
folgende Verfahren angewandt:
❒Stadtzyklus: Er beginnt mit einem Kalt-
start und wird durch Simulation einer
gewöhnlichen Stadtfahrt fortgesetzt;ZUR BEACHTUNG Beschaffenheit der
Strecke, Verkehrsverhältnisse, atmos-
phärische Bedingungen, Fahrweise, der all-
gemeine Zustand des Fahrzeugs, Ausstat-
tungsumfang/Sonderausstattung/Zubehör,
Benutzung der Klimaanlage, Beladung des
Fahrzeugs, Dachgepäckträger sowie an-
dere die Windschlüpfrigkeit beeinträchti-
gende Zustände oder der Fahrtwiderstand
können natürlich unterschiedliche Ver-
brauchswerte gegenüber den ermittelten
bewirken.
Verbrauch nach der Vorschrift 1999/100/CE (Liter x 100 km)
Motor 90 Multijet (Euro 4)
Ausstattung Kombi Lieferwagen
Sitzplätze5 / 6 8 / 9 2 / 3
VersionTiefdach Tiefdach Tiefdach Tiefdach Tiefdach Tiefdach Hochdach
Kurzer Radstand Langer Radstand Kurzer Radstand Langer Radstand Kurzer Radstand Langer Radstand Langer Radstand
Verbrauch
Stadtzyklus8,4 8,4 8,4 8,4 8,4 8,4 8,6
Verbrauch Landstraßenzyklus6,6 6,6 6,6 6,6 6,6 6,6 6,8
Kombinierter
Verbrauch7,2 7,3 7,3 7,3 7,2 7,2 7,5
175-210 SCUDO LUM D_173-199 ScudoG9 D 17/10/12 14.59 Pagina 207

208
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

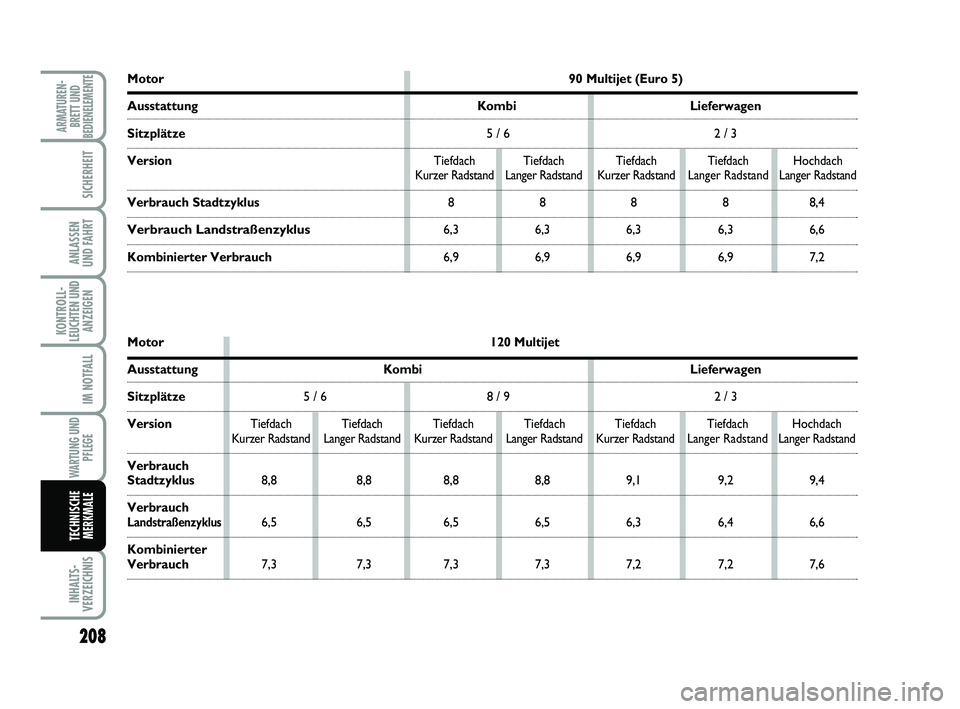

Motor90 Multijet (Euro 5)
Ausstattung Kombi Lieferwagen
Sitzplätze5 / 6 2 / 3
Version
Tiefdach Tiefdach Tiefdach Tiefdach HochdachKurzer Radstand Langer Radstand Kurzer Radstand Langer Radstand Langer Radstand
Verbrauch Stadtzyklus8 8 8 8 8,4
Verbrauch Landstraßenzyklus6,3 6,3 6,3 6,3 6,6
Kombinierter Verbrauch6,9 6,9 6,9 6,9 7,2
Motor 120 Multijet
Ausstattung Kombi Lieferwagen
Sitzplätze5 / 6 8 / 9 2 / 3
Version
Tiefdach Tiefdach Tiefdach Tiefdach Tiefdach Tiefdach HochdachKurzer Radstand Langer Radstand Kurzer Radstand Langer Radstand Kurzer Radstand Langer Radstand Langer Radstand
Verbrauch Stadtzyklus8,8 8,8 8,8 8,8 9,1 9,2 9,4
Verbrauch
Landstraßenzyklus6,5 6,5 6,5 6,5 6,3 6,4 6,6
Kombinierter
Verbrauch7,3 7,3 7,3 7,3 7,2 7,2 7,6
175-210 SCUDO LUM D_173-199 ScudoG9 D 17/10/12 14.59 Pagina 208

209
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

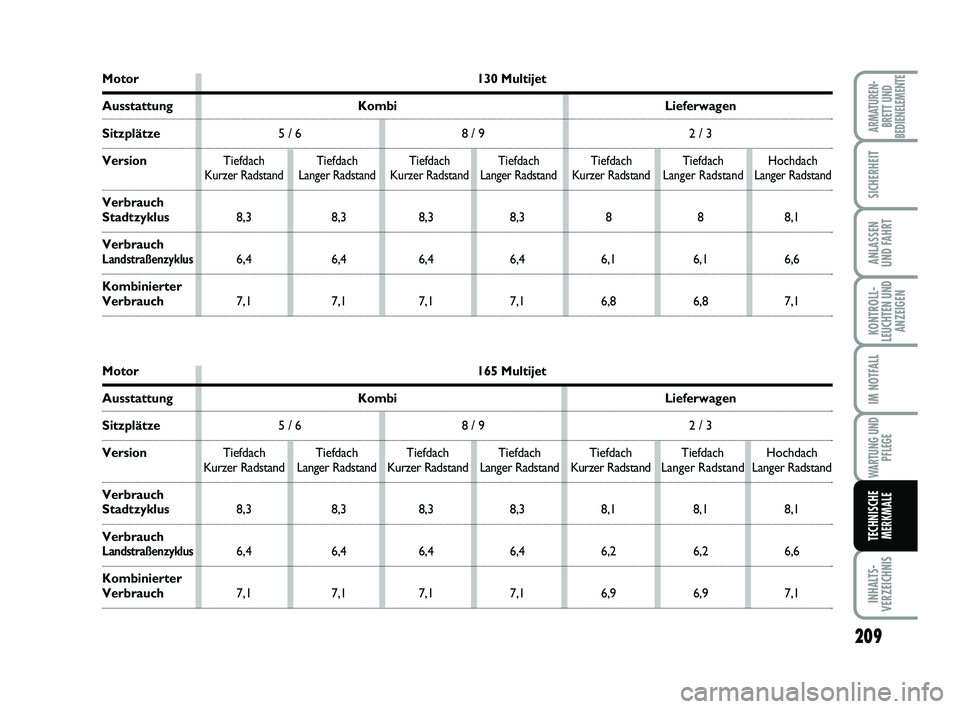

Motor 130 Multijet
Ausstattung Kombi Lieferwagen
Sitzplätze5 / 6 8 / 9 2 / 3
Version
Tiefdach Tiefdach Tiefdach Tiefdach Tiefdach Tiefdach HochdachKurzer Radstand Langer Radstand Kurzer Radstand Langer Radstand Kurzer Radstand Langer Radstand Langer Radstand
VerbrauchStadtzyklus8,3 8,3 8,3 8,3 8 8 8,1
Verbrauch
Landstraßenzyklus6,4 6,4 6,4 6,4 6,1 6,1 6,6
Kombinierter
Verbrauch7,1 7,1 7,1 7,1 6,8 6,8 7,1
Motor 165 Multijet
Ausstattung Kombi Lieferwagen
Sitzplätze5 / 6 8 / 9 2 / 3
VersionTiefdach Tiefdach Tiefdach Tiefdach Tiefdach Tiefdach Hochdach
Kurzer Radstand Langer Radstand Kurzer Radstand Langer Radstand Kurzer Radstand Langer Radstand Langer Radstand
Verbrauch
Stadtzyklus8,3 8,3 8,3 8,3 8,1 8,1 8,1
Verbrauch
Landstraßenzyklus6,4 6,4 6,4 6,4 6,2 6,2 6,6
Kombinierter
Verbrauch7,1 7,1 7,1 7,1 6,9 6,9 7,1
175-210 SCUDO LUM D_173-199 ScudoG9 D 17/10/12 14.59 Pagina 209

210
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
CO2-EMISSIONEN
Die Werte der CO2-Emissionen in der nachstehenden Tabelle beziehen sich auf den kombinierten Verbrauch.
Ausstattung Kombi Lieferwagen
Sitzplätze5 / 6 8 / 9 2 / 3
VersionTiefdach Tiefdach Tiefdach Tiefdach Tiefdach Tiefdach Hochdach
Kurzer Radstand Langer Radstand Kurzer Radstand Langer Radstand Kurzer Radstand Langer Radstand Langer Radstand
90 Multijet
191 194 194 194 191 191 198
(Euro 4)
90 Multijet
182 182 – – 182 182 –
(Euro 5)
120 Multijet 194 194 194 194 194 196 200
130 Multijet 185 185 185 185 179 179 186
165 Multijet185 185 185 185 181 181 186
175-210 SCUDO LUM D_173-199 ScudoG9 D 17/10/12 14.59 Pagina 210

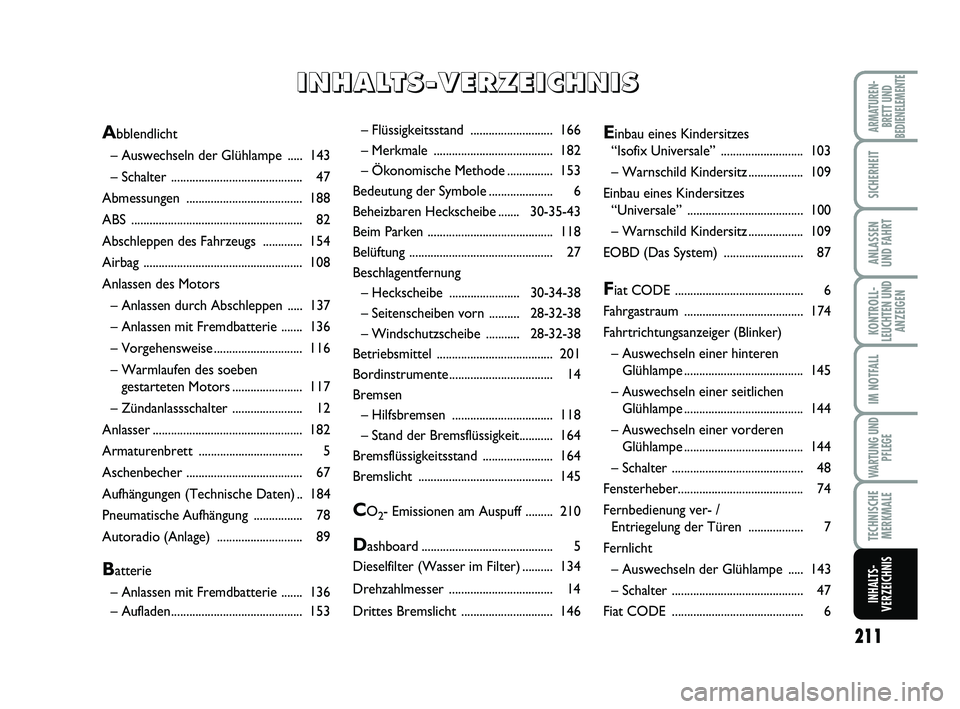

211
KONTROLL-
LEUCHTEN UND
ANZEIGEN
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
– Flüssigkeitsstand ........................... 166
– Merkmale ....................................... 182
– Ökonomische Methode............... 153
Bedeutung der Symbole ..................... 6
Beheizbaren Heckscheibe....... 30-35-43
Beim Parken .........................................118
Belüftung ............................................... 27
Beschlagentfernung
– Heckscheibe .......................30-34-38
– Seitenscheiben vorn ..........28-32-38
– Windschutzscheibe ...........28-32-38
Betriebsmittel ...................................... 201
Bordinstrumente.................................. 14
Bremsen
– Hilfsbremsen ................................. 118
– Stand der Bremsflüssigkeit........... 164
Bremsflüssigkeitsstand ....................... 164
Bremslicht ............................................ 145
CO2- Emissionen am Auspuff .........210
Dashboard ........................................... 5
Dieselfilter (Wasser im Filter) .......... 134
Drehzahlmesser .................................. 14
Drittes Bremslicht .............................. 146
Einbau eines Kindersitzes
“Isofix Universale” ........................... 103
– Warnschild Kindersitz .................. 109
Einbau eines Kindersitzes
“Universale” ......................................100
– Warnschild Kindersitz .................. 109
EOBD (Das System) .......................... 87
Fiat CODE .......................................... 6
Fahrgastraum .......................................174
Fahrtrichtungsanzeiger (Blinker)
– Auswechseln einer hinteren
Glühlampe....................................... 145
– Auswechseln einer seitlichen
Glühlampe....................................... 144
– Auswechseln einer vorderen
Glühlampe....................................... 144
– Schalter ........................................... 48
Fensterheber......................................... 74
Fernbedienung ver- /
Entriegelung der Türen .................. 7
Fernlicht
– Auswechseln der Glühlampe ..... 143
– Schalter ........................................... 47
Fiat CODE ........................................... 6
Abblendlicht
– Auswechseln der Glühlampe ..... 143
– Schalter ........................................... 47
Abmessungen ...................................... 188
ABS ........................................................ 82
Abschleppen des Fahrzeugs ............. 154
Airbag .................................................... 108
Anlassen des Motors
– Anlassen durch Abschleppen ..... 137
– Anlassen mit Fremdbatterie ....... 136
– Vorgehensweise............................. 116
– Warmlaufen des soeben
gestarteten Motors ....................... 117
– Zündanlassschalter ....................... 12
Anlasser................................................. 182
Armaturenbrett .................................. 5
Aschenbecher ...................................... 67
Aufhängungen (Technische Daten) .. 184
Pneumatische Aufhängung ................ 78
Autoradio (Anlage) ............................ 89
Batterie
– Anlassen mit Fremdbatterie ....... 136
– Aufladen........................................... 153
I I
N N
H H
A A
L L
T T
S S
- -
V V
E E
R R
Z Z
E E
I I
C C
H H
N N
I I
S S
211-218 SCUDO LUM D_200-208 ScudoG9 D 17/10/12 15.58 Pagina 211

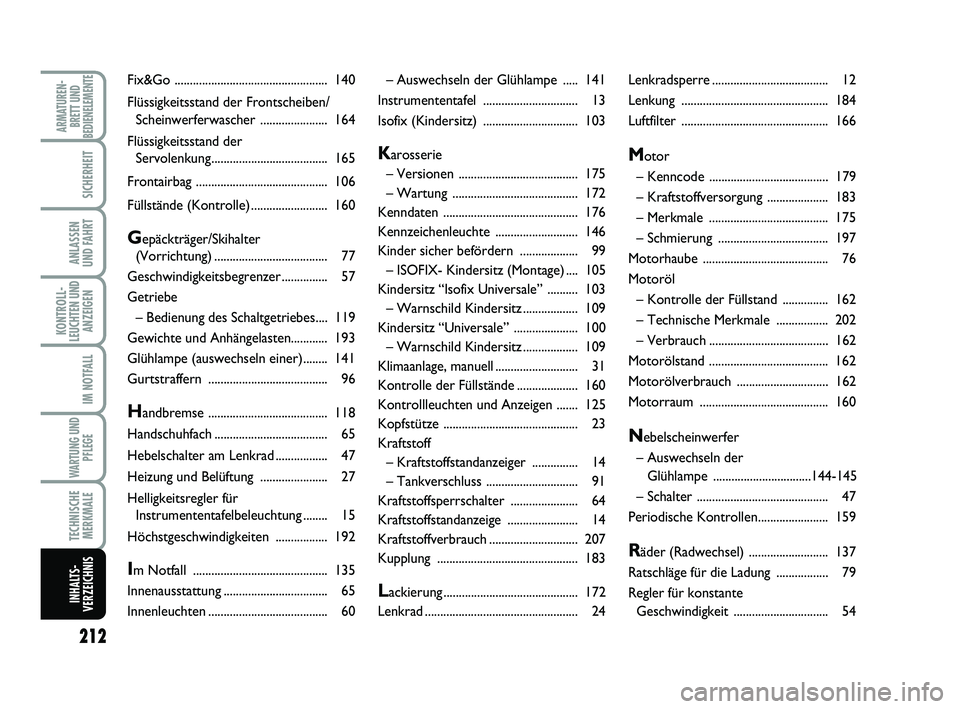

212
KONTROLL-
LEUCHTEN UND
ANZEIGEN
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
– Auswechseln der Glühlampe ..... 141
Instrumententafel ............................... 13
Isofix (Kindersitz) ............................... 103
Karosserie
– Versionen ....................................... 175
– Wartung ......................................... 172
Kenndaten ............................................ 176
Kennzeichenleuchte ........................... 146
Kinder sicher befördern ................... 99
– ISOFIX- Kindersitz (Montage) .... 105
Kindersitz “Isofix Universale” .......... 103
– Warnschild Kindersitz .................. 109
Kindersitz “Universale” .....................100
– Warnschild Kindersitz .................. 109
Klimaanlage, manuell........................... 31
Kontrolle der Füllstände .................... 160
Kontrollleuchten und Anzeigen ....... 125
Kopfstütze ............................................ 23
Kraftstoff
– Kraftstoffstandanzeiger ............... 14
– Tankverschluss .............................. 91
Kraftstoffsperrschalter ...................... 64
Kraftstoffstandanzeige ....................... 14
Kraftstoffverbrauch............................. 207
Kupplung .............................................. 183
Lackierung ............................................172
Lenkrad .................................................. 24Lenkradsperre...................................... 12
Lenkung ................................................ 184
Luftfilter ................................................ 166
Motor
– Kenncode .......................................179
– Kraftstoffversorgung .................... 183
– Merkmale ....................................... 175
– Schmierung .................................... 197
Motorhaube ......................................... 76
Motoröl
– Kontrolle der Füllstand ............... 162
– Technische Merkmale ................. 202
– Verbrauch .......................................162
Motorölstand ....................................... 162
Motorölverbrauch ..............................162
Motorraum .......................................... 160
Nebelscheinwerfer
– Auswechseln der
Glühlampe ................................144-145
– Schalter ........................................... 47
Periodische Kontrollen....................... 159
Räder (Radwechsel) .......................... 137
Ratschläge für die Ladung ................. 79
Regler für konstante
Geschwindigkeit ............................... 54 Fix&Go .................................................. 140
Flüssigkeitsstand der Frontscheiben/
Scheinwerferwascher ...................... 164
Flüssigkeitsstand der
Servolenkung......................................165
Frontairbag ........................................... 106
Füllstände (Kontrolle)......................... 160
Gepäckträger/Skihalter
(Vorrichtung) ..................................... 77
Geschwindigkeitsbegrenzer ............... 57
Getriebe
– Bedienung des Schaltgetriebes.... 119
Gewichte und Anhängelasten............ 193
Glühlampe (auswechseln einer)........ 141
Gurtstraffern .......................................96
Handbremse ....................................... 118
Handschuhfach ..................................... 65
Hebelschalter am Lenkrad ................. 47
Heizung und Belüftung ...................... 27
Helligkeitsregler für
Instrumententafelbeleuchtung ........ 15
Höchstgeschwindigkeiten ................. 192
Im Notfall ............................................135
Innenausstattung ..................................65
Innenleuchten .......................................60
211-218 SCUDO LUM D_200-208 ScudoG9 D 17/10/12 15.58 Pagina 212
