2013 FIAT SCUDO Betriebsanleitung (in German)

53
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

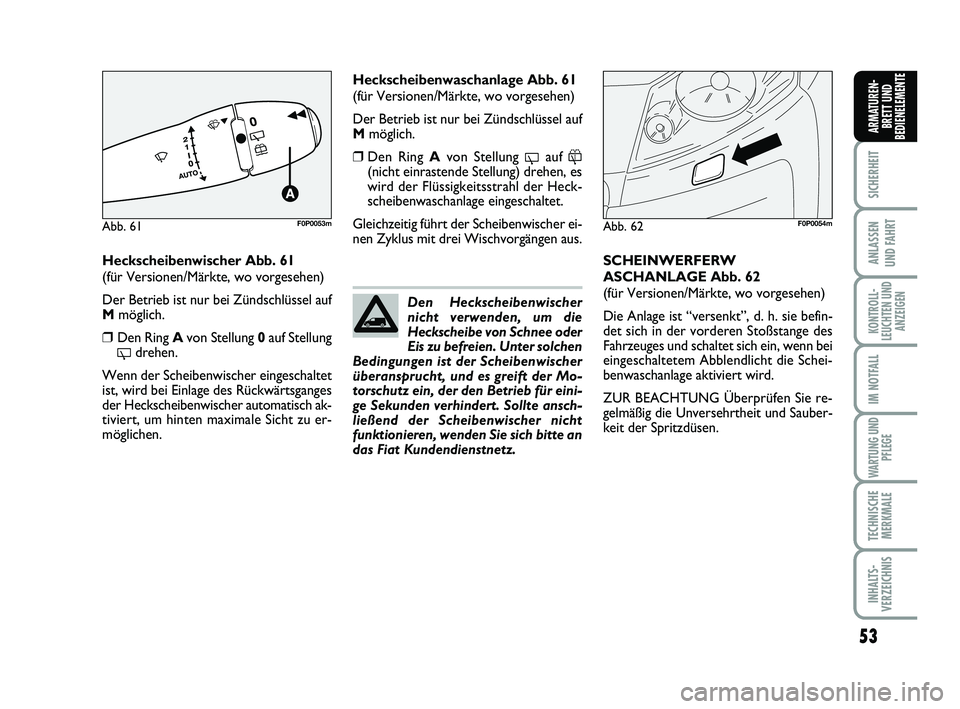

Heckscheibenwischer Abb. 61
(für Versionen/Märkte, wo vorgesehen)
Der Betrieb ist nur bei Zündschlüssel auf
Mmöglich.
❒Den Ring Avon Stellung 0auf Stellung
'drehen.
Wenn der Scheibenwischer eingeschaltet
ist, wird bei Einlage des Rückwärtsganges
der Heckscheibenwischer automatisch ak-
tiviert, um hinten maximale Sicht zu er-
möglichen.SCHEINWERFERW
ASCHANLAGE Abb. 62
(für Versionen/Märkte, wo vorgesehen)
Die Anlage ist “versenkt”, d. h. sie befin-
det sich in der vorderen Stoßstange des
Fahrzeuges und schaltet sich ein, wenn bei
eingeschaltetem Abblendlicht die Schei-
benwaschanlage aktiviert wird.
ZUR BEACHTUNG Überprüfen Sie re-
gelmäßig die Unversehrtheit und Sauber-
keit der Spritzdüsen.
Abb. 62F0P0054m
Den Heckscheibenwischer
nicht verwenden, um die
Heckscheibe von Schnee oder
Eis zu befreien. Unter solchen
Bedingungen ist der Scheibenwischer
überansprucht, und es greift der Mo-
torschutz ein, der den Betrieb für eini-
ge Sekunden verhindert. Sollte ansch-
ließend der Scheibenwischer nicht
funktionieren, wenden Sie sich bitte an
das Fiat Kundendienstnetz.
Heckscheibenwaschanlage Abb. 61
(für Versionen/Märkte, wo vorgesehen)
Der Betrieb ist nur bei Zündschlüssel auf
Mmöglich.
❒Den Ring Avon Stellung
'auf &(nicht einrastende Stellung) drehen, es
wird der Flüssigkeitsstrahl der Heck-
scheibenwaschanlage eingeschaltet.
Gleichzeitig führt der Scheibenwischer ei-
nen Zyklus mit drei Wischvorgängen aus.
Abb. 61F0P0053m
018-080 SCUDO LUM D:018-080 ScudoG9 D 12-10-2012 9:16 Pagina 53

54
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENT
E
fig. 63/aF0P0055m
F0P0324m
F0P0325m
F0P0326m
F0P0327m
F0P0328m

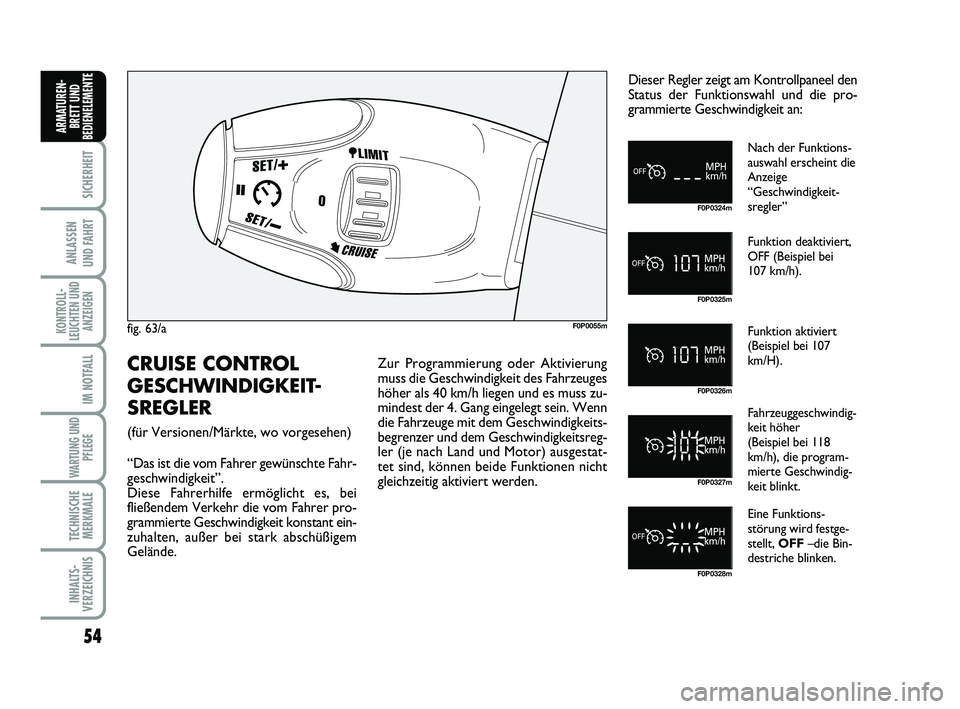

CRUISE CONTROL
GESCHWINDIGKEIT-
SREGLER
(für Versionen/Märkte, wo vorgesehen)
“Das ist die vom Fahrer gewünschte Fahr-
geschwindigkeit”.
Diese Fahrerhilfe ermöglicht es, bei
fließendem Verkehr die vom Fahrer pro-
grammierte Geschwindigkeit konstant ein-
zuhalten, außer bei stark abschüßigem
Gelände. Zur Programmierung oder Aktivierung
muss die Geschwindigkeit des Fahrzeuges
höher als 40 km/h liegen und es muss zu-
mindest der 4. Gang eingelegt sein. Wenn
die Fahrzeuge mit dem Geschwindigkeits-
begrenzer und dem Geschwindigkeitsreg-
ler (je nach Land und Motor) ausgestat-
tet sind, können beide Funktionen nicht
gleichzeitig aktiviert werden.Dieser Regler zeigt am Kontrollpaneel den
Status der Funktionswahl und die pro-
grammierte Geschwindigkeit an:
Nach der Funktions-
auswahl erscheint die
Anzeige
“Geschwindigkeit-
sregler”
Funktion deaktiviert,
OFF (Beispiel bei
107 km/h).
Funktion aktiviert
(Beispiel bei 107
km/H).
Fahrzeuggeschwindig-
keit höher
(Beispiel bei 118
km/h), die program-
mierte Geschwindig-
keit blinkt.
Eine Funktions-
störung wird festge-
stellt, OFF–die Bin-
destriche blinken.
018-080 SCUDO LUM D:018-080 ScudoG9 D 12-10-2012 9:16 Pagina 54

Deaktivierung
(OFF)
❒Drücken Sie die Ta-
ste oder das Brems-
pedal oder das
Kupplungspedal. Vor der
Aktivierung/
Programmierung
einer
Geschwindigkeit
❒Erreichen Sie die gewünschte Ge-
schwindigkeit, drücken Sie dazu auf das
Gaspedal
❒Drücken Sie die Taste SET - oder
SET +.
Die Geschwindigkeit ist programmiert/ ak-
tiviert und das Fahrzeug hält diese Ge-
schwindigkeit bei.
55
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
F0P0329m F0P0324m
F0P0330m
F0P0332mF0P0331m
F0P0333m F0P0327mF0P0334m F0P0331m
F0P0334m
F0P0335mF0P0325m

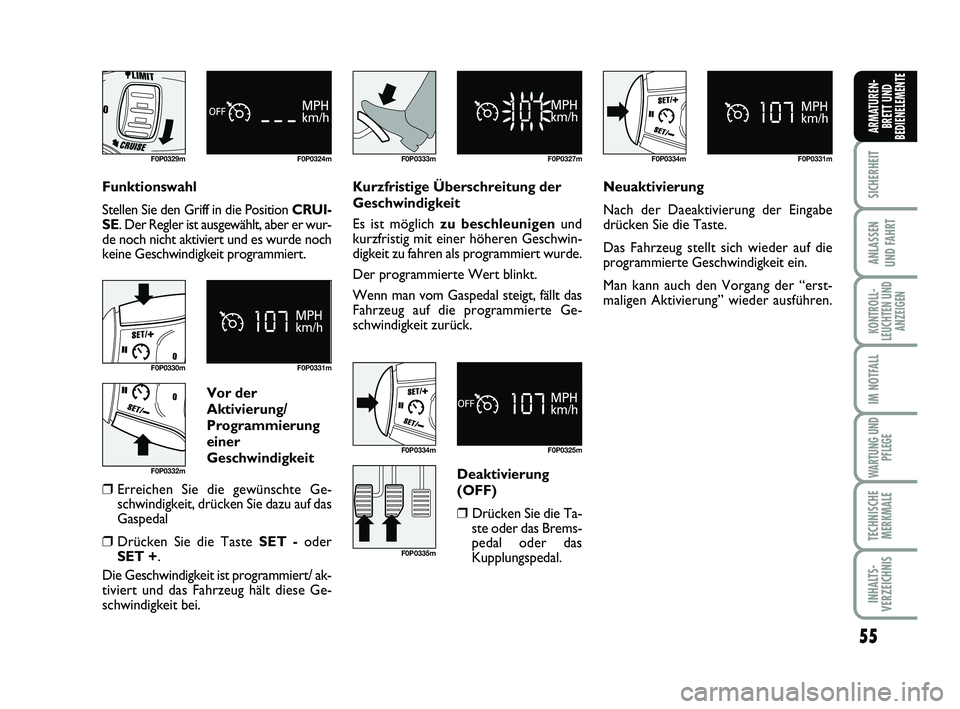

Funktionswahl
Stellen Sie den Griff in die Position CRUI-
SE. Der Regler ist ausgewählt, aber er wur-
de noch nicht aktiviert und es wurde noch
keine Geschwindigkeit programmiert.Kurzfristige Überschreitung der
Geschwindigkeit
Es ist möglich zu beschleunigenund
kurzfristig mit einer höheren Geschwin-
digkeit zu fahren als programmiert wurde.
Der programmierte Wert blinkt.
Wenn man vom Gaspedal steigt, fällt das
Fahrzeug auf die programmierte Ge-
schwindigkeit zurück.Neuaktivierung
Nach der Daeaktivierung der Eingabe
drücken Sie die Taste.
Das Fahrzeug stellt sich wieder auf die
programmierte Geschwindigkeit ein.
Man kann auch den Vorgang der “erst-
maligen Aktivierung” wieder ausführen.
018-080 SCUDO LUM D:018-080 ScudoG9 D 12-10-2012 9:16 Pagina 55

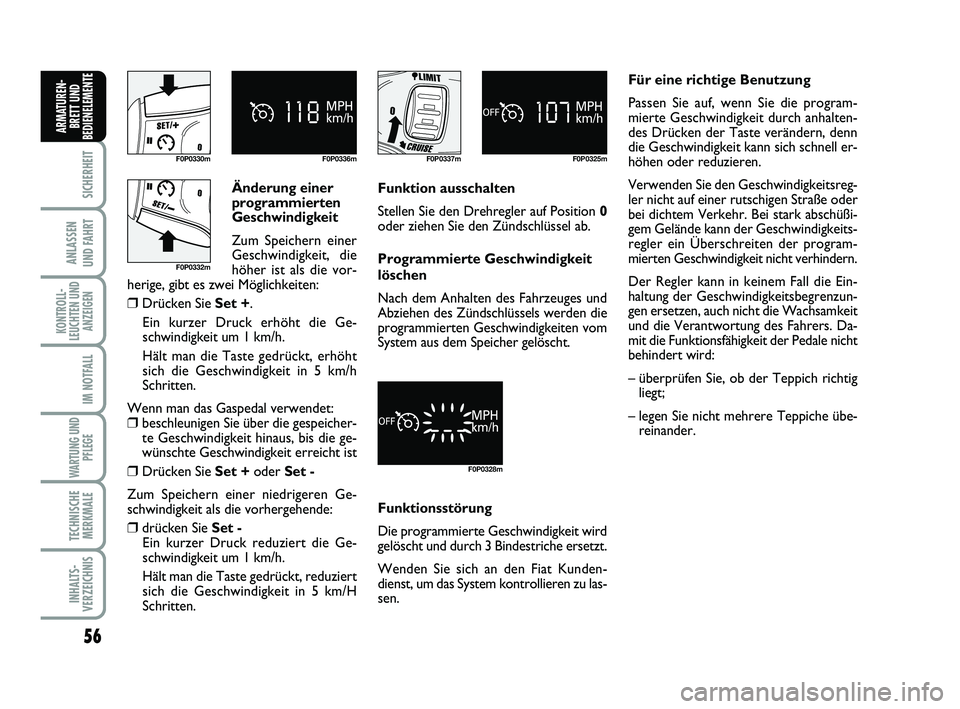

Änderung einer
programmierten
Geschwindigkeit
Zum Speichern einer
Geschwindigkeit, die
höher ist als die vor-
herige, gibt es zwei Möglichkeiten:
❒Drücken Sie Set +.
Ein kurzer Druck erhöht die Ge-
schwindigkeit um 1 km/h.
Hält man die Taste gedrückt, erhöht
sich die Geschwindigkeit in 5 km/h
Schritten.
Wenn man das Gaspedal verwendet:
❒beschleunigen Sie über die gespeicher-
te Geschwindigkeit hinaus, bis die ge-
wünschte Geschwindigkeit erreicht ist
❒Drücken Sie Set +oder Set -
Zum Speichern einer niedrigeren Ge-
schwindigkeit als die vorhergehende:
❒drücken Sie Set -
Ein kurzer Druck reduziert die Ge-
schwindigkeit um 1 km/h.
Hält man die Taste gedrückt, reduziert
sich die Geschwindigkeit in 5 km/H
Schritten.
56
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENT
E
F0P0330m F0P0336m
F0P0332m
F0P0337m F0P0325m
F0P0328m
Funktion ausschalten
Stellen Sie den Drehregler auf Position 0
oder ziehen Sie den Zündschlüssel ab.
Programmierte Geschwindigkeit
löschen
Nach dem Anhalten des Fahrzeuges und
Abziehen des Zündschlüssels werden die
programmierten Geschwindigkeiten vom
System aus dem Speicher gelöscht.
Funktionsstörung
Die programmierte Geschwindigkeit wird
gelöscht und durch 3 Bindestriche ersetzt.
Wenden Sie sich an den Fiat Kunden-
dienst, um das System kontrollieren zu las-
sen.Für eine richtige Benutzung
Passen Sie auf, wenn Sie die program-
mierte Geschwindigkeit durch anhalten-
des Drücken der Taste verändern, denn
die Geschwindigkeit kann sich schnell er-
höhen oder reduzieren.
Verwenden Sie den Geschwindigkeitsreg-
ler nicht auf einer rutschigen Straße oder
bei dichtem Verkehr. Bei stark abschüßi-
gem Gelände kann der Geschwindigkeits-
regler ein Überschreiten der program-
mierten Geschwindigkeit nicht verhindern.
Der Regler kann in keinem Fall die Ein-
haltung der Geschwindigkeitsbegrenzun-
gen ersetzen, auch nicht die Wachsamkeit
und die Verantwortung des Fahrers. Da-
mit die Funktionsfähigkeit der Pedale nicht
behindert wird:
– überprüfen Sie, ob der Teppich richtig
liegt;
– legen Sie nicht mehrere Teppiche übe-
reinander.
018-080 SCUDO LUM D:018-080 ScudoG9 D 12-10-2012 9:16 Pagina 56

57
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
fig. 63/bF0P0055m
F0P0338m
F0P0339m
F0P0340m
F0P0341m
F0P0342m

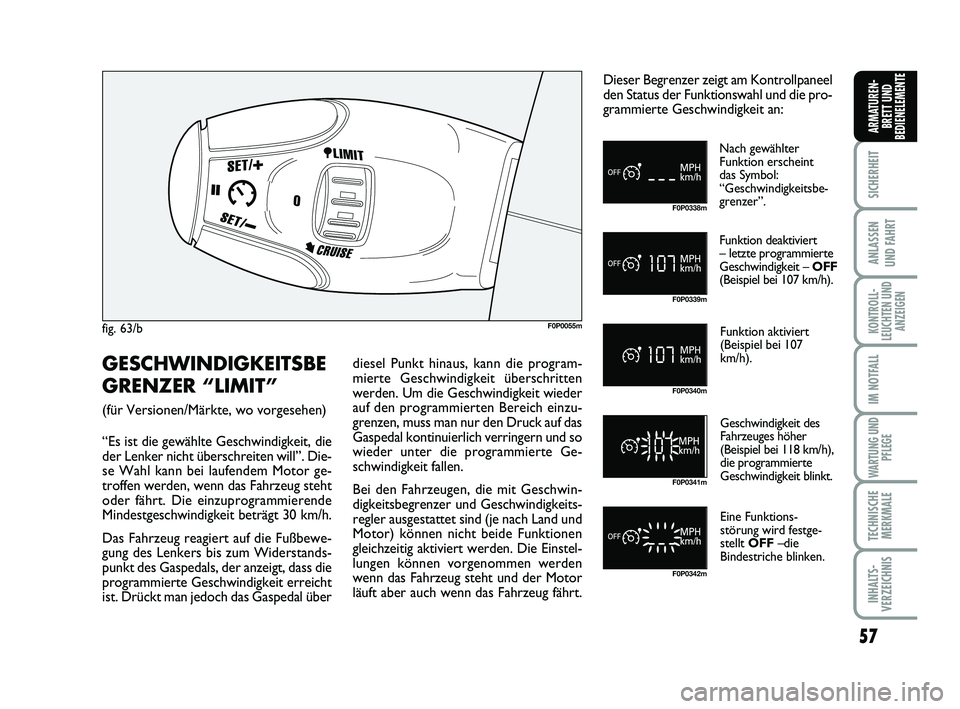

GESCHWINDIGKEITSBE
GRENZER “LIMIT”
(für Versionen/Märkte, wo vorgesehen)
“Es ist die gewählte Geschwindigkeit, die
der Lenker nicht überschreiten will”. Die-
se Wahl kann bei laufendem Motor ge-
troffen werden, wenn das Fahrzeug steht
oder fährt. Die einzuprogrammierende
Mindestgeschwindigkeit beträgt 30 km/h.
Das Fahrzeug reagiert auf die Fußbewe-
gung des Lenkers bis zum Widerstands-
punkt des Gaspedals, der anzeigt, dass die
programmierte Geschwindigkeit erreicht
ist. Drückt man jedoch das Gaspedal überdiesel Punkt hinaus, kann die program-
mierte Geschwindigkeit überschritten
werden. Um die Geschwindigkeit wieder
auf den programmierten Bereich einzu-
grenzen, muss man nur den Druck auf das
Gaspedal kontinuierlich verringern und so
wieder unter die programmierte Ge-
schwindigkeit fallen.
Bei den Fahrzeugen, die mit Geschwin-
digkeitsbegrenzer und Geschwindigkeits-
regler ausgestattet sind (je nach Land und
Motor) können nicht beide Funktionen
gleichzeitig aktiviert werden. Die Einstel-
lungen können vorgenommen werden
wenn das Fahrzeug steht und der Motor
läuft aber auch wenn das Fahrzeug fährt.Dieser Begrenzer zeigt am Kontrollpaneel
den Status der Funktionswahl und die pro-
grammierte Geschwindigkeit an:
Nach gewählter
Funktion erscheint
das Symbol:
“Geschwindigkeitsbe-
grenzer”.
Funktion deaktiviert
– letzte programmierte
Geschwindigkeit – OFF
(Beispiel bei 107 km/h).
Funktion aktiviert
(Beispiel bei 107
km/h).
Eine Funktions-
störung wird festge-
stellt OFF –die
Bindestriche blinken. Geschwindigkeit des
Fahrzeuges höher
(Beispiel bei 118 km/h),
die programmierte
Geschwindigkeit blinkt.
018-080 SCUDO LUM D:018-080 ScudoG9 D 12-10-2012 9:16 Pagina 57

58
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENT
E
F0P0343m F0P0338mF0P0330m
F0P0332mF0P0344m F0P0351m
F0P0334m
F0P0334mF0P0339m F0P0340m
Funktionswahl
Stellen Sie den Drehgriff auf die Position
LIMIT. Der Begrenzer wurde ausgewählt
aber noch nicht aktiviert. Die Anzeige
zeigt die letzte programmierte Geschwin-
digkeit.
Programmieren einer
Geschwindigkeit
Diese Programmierung kann durchgeführt
werden, ohne den Begrenzer zu aktivieren,
aber der Motor muss eingeschaltet sein.
Zum Speichern einer höheren Geschwin-
digkeit als der vorherigen:
❒Drücken Sie Set +.
Ein kurzer Druck erhöht die Ge-
schwindigkeit um 1 km/h.
Hält man die Taste gedrückt, erhöht
sich die Geschwindigkeit in 5 km/h
Schritten.
Zum Speichern einer niedrigeren Ge-
schwindigkeit als der vorherigen:
❒Drücken Sie Set -.
Ein kurzer Druck verringert die Ge-
schwindigkeit um 1 km/h.
Hält man die Taste gedrückt, verringert
sich die Geschwindigkeit in 5 km/h
Schritten.Aktivierung/Deaktivierung (OFF)
Drückt man die Taste einmal, wird der Be-
grenzer aktiviert, drückt man ein zweites
Mal wird der Begrenzer deaktiviert (OFF).
018-080 SCUDO LUM D:018-080 ScudoG9 D 12-10-2012 9:16 Pagina 58

59
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
F0P0333m F0P0341mF0P0345m F0P0339mF0P0342m

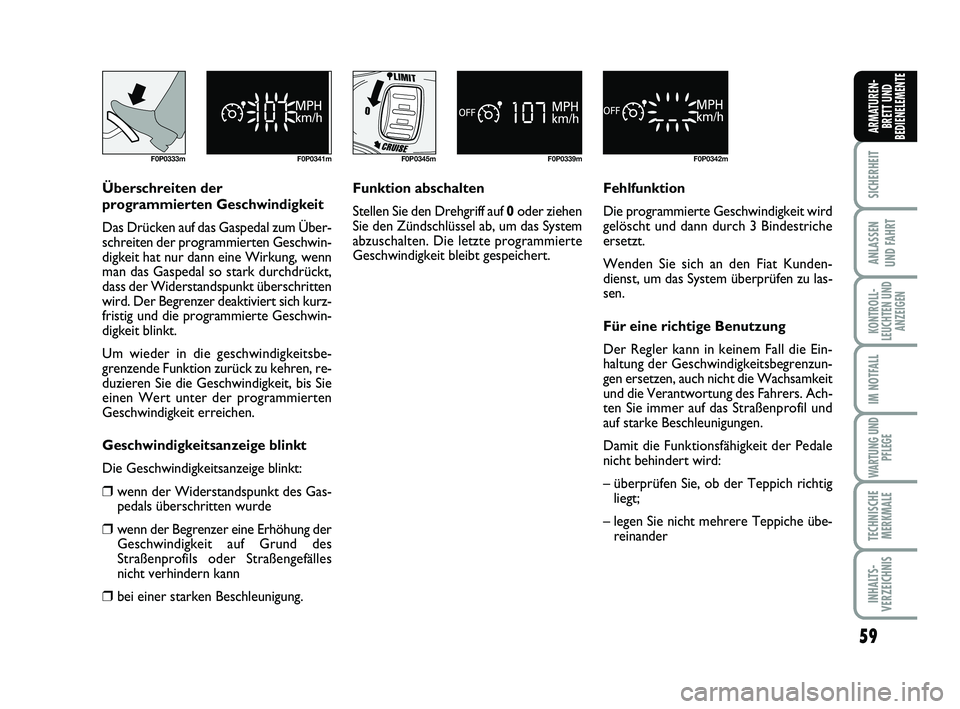

Überschreiten der
programmierten Geschwindigkeit
Das Drücken auf das Gaspedal zum Über-
schreiten der programmierten Geschwin-
digkeit hat nur dann eine Wirkung, wenn
man das Gaspedal so stark durchdrückt,
dass der Widerstandspunkt überschritten
wird. Der Begrenzer deaktiviert sich kurz-
fristig und die programmierte Geschwin-
digkeit blinkt.
Um wieder in die geschwindigkeitsbe-
grenzende Funktion zurück zu kehren, re-
duzieren Sie die Geschwindigkeit, bis Sie
einen Wert unter der programmierten
Geschwindigkeit erreichen.
Geschwindigkeitsanzeige blinkt
Die Geschwindigkeitsanzeige blinkt:
❒wenn der Widerstandspunkt des Gas-
pedals überschritten wurde
❒wenn der Begrenzer eine Erhöhung der
Geschwindigkeit auf Grund des
Straßenprofils oder Straßengefälles
nicht verhindern kann
❒bei einer starken Beschleunigung.Funktion abschalten
Stellen Sie den Drehgriff auf 0oder ziehen
Sie den Zündschlüssel ab, um das System
abzuschalten. Die letzte programmierte
Geschwindigkeit bleibt gespeichert.Fehlfunktion
Die programmierte Geschwindigkeit wird
gelöscht und dann durch 3 Bindestriche
ersetzt.
Wenden Sie sich an den Fiat Kunden-
dienst, um das System überprüfen zu las-
sen.
Für eine richtige Benutzung
Der Regler kann in keinem Fall die Ein-
haltung der Geschwindigkeitsbegrenzun-
gen ersetzen, auch nicht die Wachsamkeit
und die Verantwortung des Fahrers. Ach-
ten Sie immer auf das Straßenprofil und
auf starke Beschleunigungen.
Damit die Funktionsfähigkeit der Pedale
nicht behindert wird:
– überprüfen Sie, ob der Teppich richtig
liegt;
– legen Sie nicht mehrere Teppiche übe-
reinander
018-080 SCUDO LUM D:018-080 ScudoG9 D 12-10-2012 9:16 Pagina 59

60
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENT

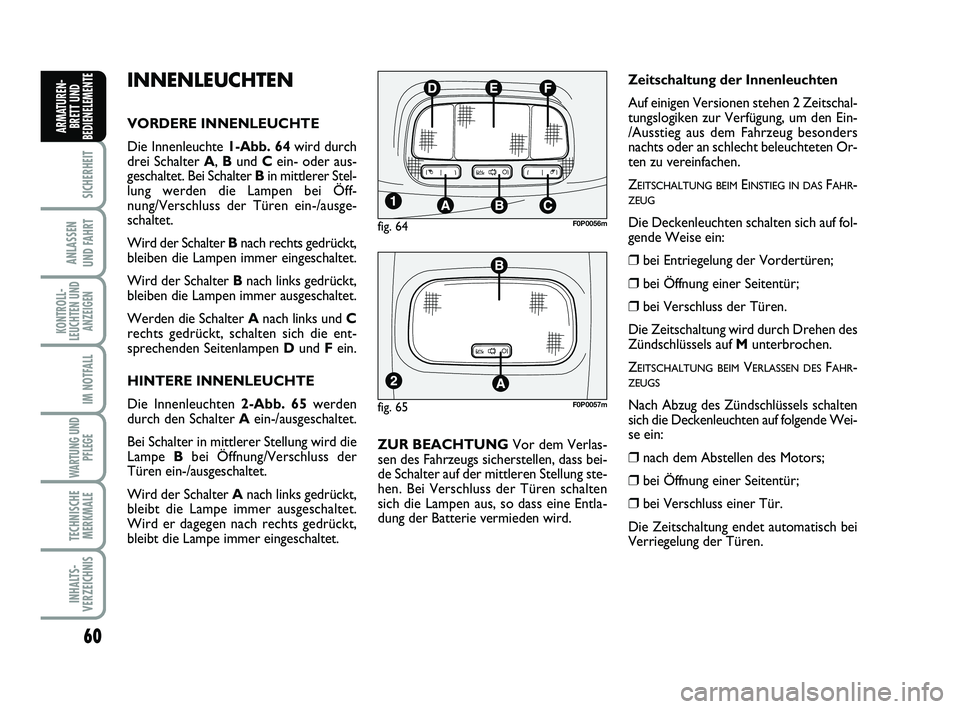

EINNENLEUCHTEN
VORDERE INNENLEUCHTE
Die Innenleuchte 1-Abb. 64wird durch
drei Schalter A, Bund Cein- oder aus-
geschaltet. Bei Schalter Bin mittlerer Stel-
lung werden die Lampen bei Öff-
nung/Verschluss der Türen ein-/ausge-
schaltet.
Wird der Schalter Bnach rechts gedrückt,
bleiben die Lampen immer eingeschaltet.
Wird der Schalter Bnach links gedrückt,
bleiben die Lampen immer ausgeschaltet.
Werden die Schalter Anach links und C
rechts gedrückt, schalten sich die ent-
sprechenden Seitenlampen Dund Fein.
HINTERE INNENLEUCHTE
Die Innenleuchten 2-Abb. 65werden
durch den Schalter Aein-/ausgeschaltet.
Bei Schalter in mittlerer Stellung wird die
Lampe Bbei Öffnung/Verschluss der
Türen ein-/ausgeschaltet.
Wird der Schalter Anach links gedrückt,
bleibt die Lampe immer ausgeschaltet.
Wird er dagegen nach rechts gedrückt,
bleibt die Lampe immer eingeschaltet.ZUR BEACHTUNGVor dem Verlas-
sen des Fahrzeugs sicherstellen, dass bei-
de Schalter auf der mittleren Stellung ste-
hen. Bei Verschluss der Türen schalten
sich die Lampen aus, so dass eine Entla-
dung der Batterie vermieden wird.
fig. 65F0P0057m
fig. 64F0P0056m
Zeitschaltung der Innenleuchten
Auf einigen Versionen stehen 2 Zeitschal-
tungslogiken zur Verfügung, um den Ein-
/Ausstieg aus dem Fahrzeug besonders
nachts oder an schlecht beleuchteten Or-
ten zu vereinfachen.
Z
EITSCHALTUNG BEIMEINSTIEG IN DASFAHR-ZEUG
Die Deckenleuchten schalten sich auf fol-
gende Weise ein:
❒bei Entriegelung der Vordertüren;
❒bei Öffnung einer Seitentür;
❒bei Verschluss der Türen.
Die Zeitschaltung wird durch Drehen des
Zündschlüssels auf Munterbrochen.
Z
EITSCHALTUNG BEIMVERLASSEN DESFAHR-ZEUGS
Nach Abzug des Zündschlüssels schalten
sich die Deckenleuchten auf folgende Wei-
se ein:
❒nach dem Abstellen des Motors;
❒bei Öffnung einer Seitentür;
❒bei Verschluss einer Tür.
Die Zeitschaltung endet automatisch bei
Verriegelung der Türen.
018-080 SCUDO LUM D:018-080 ScudoG9 D 12-10-2012 9:16 Pagina 60
