2013 FIAT SCUDO Betriebsanleitung (in German)

173
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE

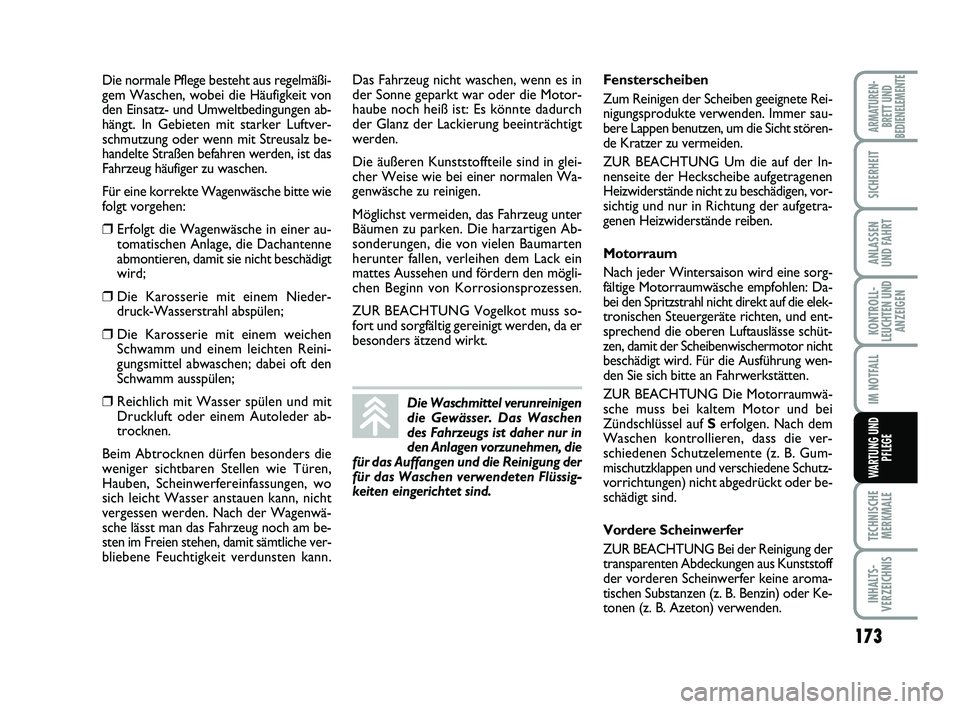

Die normale Pflege besteht aus regelmäßi-
gem Waschen, wobei die Häufigkeit von
den Einsatz- und Umweltbedingungen ab-
hängt. In Gebieten mit starker Luftver-
schmutzung oder wenn mit Streusalz be-
handelte Straßen befahren werden, ist das
Fahrzeug häufiger zu waschen.
Für eine korrekte Wagenwäsche bitte wie
folgt vorgehen:
❒ Erfolgt die Wagenwäsche in einer au-
tomatischen Anlage, die Dachantenne
abmontieren, damit sie nicht beschädigt
wird;
❒ Die Karosserie mit einem Nieder-
druck-Wasserstrahl abspülen;
❒ Die Karosserie mit einem weichen
Schwamm und einem leichten Reini-
gungsmittel abwaschen; dabei oft den
Schwamm ausspülen;
❒ Reichlich mit Wasser spülen und mit
Druckluft oder einem Autoleder ab-
trocknen.
Beim Abtrocknen dürfen besonders die
weniger sichtbaren Stellen wie Türen,
Hauben, Scheinwerfereinfassungen, wo
sich leicht Wasser anstauen kann, nicht
vergessen werden. Nach der Wagenwä-
sche lässt man das Fahrzeug noch am be-
sten im Freien stehen, damit sämtliche ver-
bliebene Feuchtigkeit verdunsten kann.Das Fahrzeug nicht waschen, wenn es in
der Sonne geparkt war oder die Motor-
haube noch heiß ist: Es könnte dadurch
der Glanz der Lackierung beeinträchtigt
werden.
Die äußeren Kunststoffteile sind in glei-
cher Weise wie bei einer normalen Wa-
genwäsche zu reinigen.
Möglichst vermeiden, das Fahrzeug unter
Bäumen zu parken. Die harzartigen Ab-
sonderungen, die von vielen Baumarten
herunter fallen, verleihen dem Lack ein
mattes Aussehen und fördern den mögli-
chen Beginn von Korrosionsprozessen.
ZUR BEACHTUNG Vogelkot muss so-
fort und sorgfältig gereinigt werden, da er
besonders ätzend wirkt.Die Waschmittel verunreinigen
die Gewässer. Das Waschen
des Fahrzeugs ist daher nur in
den Anlagen vorzunehmen, die
für das Auffangen und die Reinigung der
für das Waschen verwendeten Flüssig-
keiten eingerichtet sind.
Fensterscheiben
Zum Reinigen der Scheiben geeignete Rei-
nigungsprodukte verwenden. Immer sau-
bere Lappen benutzen, um die Sicht stören-
de Kratzer zu vermeiden.
ZUR BEACHTUNG Um die auf der In-
nenseite der Heckscheibe aufgetragenen
Heizwiderstände nicht zu beschädigen, vor-
sichtig und nur in Richtung der aufgetra-
genen Heizwiderstände reiben.
Motorraum
Nach jeder Wintersaison wird eine sorg-
fältige Motorraumwäsche empfohlen: Da-
bei den Spritzstrahl nicht direkt auf die elek-
tronischen Steuergeräte richten, und ent-
sprechend die oberen Luftauslässe schüt-
zen, damit der Scheibenwischermotor nicht
beschädigt wird. Für die Ausführung wen-
den Sie sich bitte an Fahrwerkstätten.
ZUR BEACHTUNG Die Motorraumwä-
sche muss bei kaltem Motor und bei
Zündschlüssel auf Serfolgen. Nach dem
Waschen kontrollieren, dass die ver-
schiedenen Schutzelemente (z. B. Gum-
mischutzklappen und verschiedene Schutz-
vorrichtungen) nicht abgedrückt oder be-
schädigt sind.
Vordere Scheinwerfer
ZUR BEACHTUNG Bei der Reinigung der
transparenten Abdeckungen aus Kunststoff
der vorderen Scheinwerfer keine aroma-
tischen Substanzen (z. B. Benzin) oder Ke-
tonen (z. B. Azeton) verwenden.
155-174 SCUDO LUM D_153-172 ScudoG9 D 17/10/12 14.57 Pagina 173

174
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE

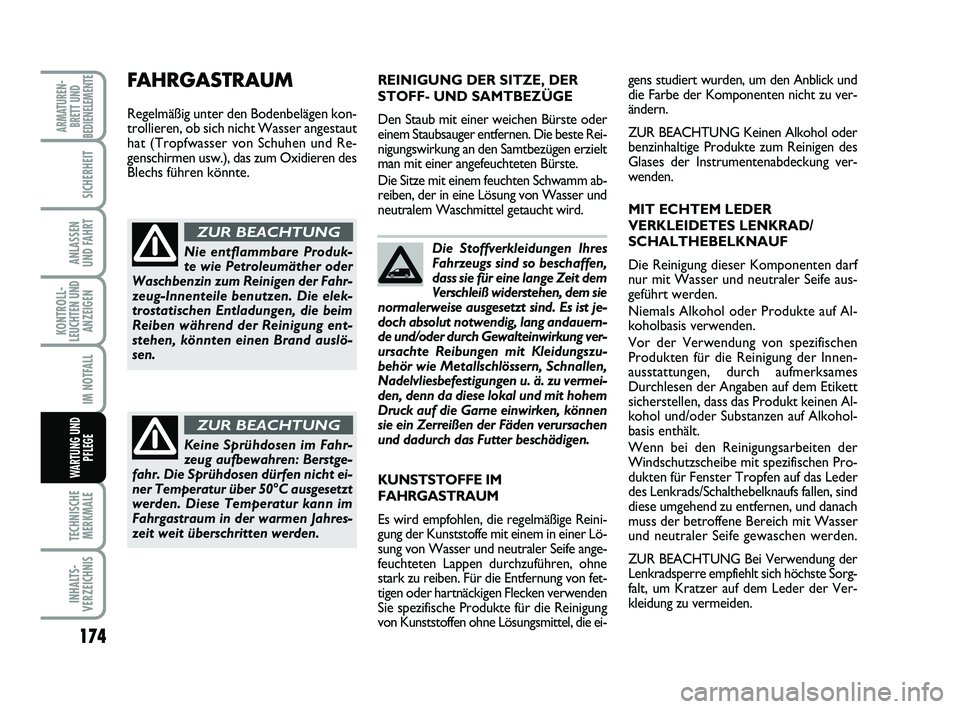

Die Stoffverkleidungen Ihres
Fahrzeugs sind so beschaffen,
dass sie für eine lange Zeit dem
Verschleiß widerstehen, dem sie
normalerweise ausgesetzt sind. Es ist je-
doch absolut notwendig, lang andauern-
de und/oder durch Gewalteinwirkung ver-
ursachte Reibungen mit Kleidungszu-
behör wie Metallschlössern, Schnallen,
Nadelvliesbefestigungen u. ä. zu vermei-
den, denn da diese lokal und mit hohem
Druck auf die Garne einwirken, können
sie ein Zerreißen der Fäden verursachen
und dadurch das Futter beschädigen. REINIGUNG DER SITZE, DER
STOFF- UND SAMTBEZÜGE
Den Staub mit einer weichen Bürste oder
einem Staubsauger entfernen. Die beste Rei-
nigungswirkung an den Samtbezügen erzielt
man mit einer angefeuchteten Bürste.
Die Sitze mit einem feuchten Schwamm ab-
reiben, der in eine Lösung von Wasser und
neutralem Waschmittel getaucht wird.Nie entflammbare Produk-
te wie Petroleumäther oder
Waschbenzin zum Reinigen der Fahr-
zeug-Innenteile benutzen. Die elek-
trostatischen Entladungen, die beim
Reiben während der Reinigung ent-
stehen, könnten einen Brand auslö-
sen.
ZUR BEACHTUNG
Keine Sprühdosen im Fahr-
zeug aufbewahren: Berstge-
fahr. Die Sprühdosen dürfen nicht ei-
ner Temperatur über 50°C ausgesetzt
werden. Diese Temperatur kann im
Fahrgastraum in der warmen Jahres-
zeit weit überschritten werden.
ZUR BEACHTUNG
FAHRGASTRAUM
Regelmäßig unter den Bodenbelägen kon-
trollieren, ob sich nicht Wasser angestaut
hat (Tropfwasser von Schuhen und Re-
genschirmen usw.), das zum Oxidieren des
Blechs führen könnte.gens studiert wurden, um den Anblick und
die Farbe der Komponenten nicht zu ver-
ändern.
ZUR BEACHTUNG Keinen Alkohol oder
benzinhaltige Produkte zum Reinigen des
Glases der Instrumentenabdeckung ver-
wenden.
MIT ECHTEM LEDER
VERKLEIDETES LENKRAD/
SCHALTHEBELKNAUF
Die Reinigung dieser Komponenten darf
nur mit Wasser und neutraler Seife aus-
geführt werden.
Niemals Alkohol oder Produkte auf Al-
koholbasis verwenden.
Vor der Verwendung von spezifischen
Produkten für die Reinigung der Innen-
ausstattungen, durch aufmerksames
Durchlesen der Angaben auf dem Etikett
sicherstellen, dass das Produkt keinen Al-
kohol und/oder Substanzen auf Alkohol-
basis enthält.
Wenn bei den Reinigungsarbeiten der
Windschutzscheibe mit spezifischen Pro-
dukten für Fenster Tropfen auf das Leder
des Lenkrads/Schalthebelknaufs fallen, sind
diese umgehend zu entfernen, und danach
muss der betroffene Bereich mit Wasser
und neutraler Seife gewaschen werden.
ZUR BEACHTUNG Bei Verwendung der
Lenkradsperre empfiehlt sich höchste Sorg-
falt, um Kratzer auf dem Leder der Ver-
kleidung zu vermeiden. KUNSTSTOFFE IM
FAHRGASTRAUM
Es wird empfohlen, die regelmäßige Reini-
gung der Kunststoffe mit einem in einer Lö-
sung von Wasser und neutraler Seife ange-
feuchteten Lappen durchzuführen, ohne
stark zu reiben. Für die Entfernung von fet-
tigen oder hartnäckigen Flecken verwenden
Sie spezifische Produkte für die Reinigung
von Kunststoffen ohne Lösungsmittel, die ei-
155-174 SCUDO LUM D_153-172 ScudoG9 D 17/10/12 14.57 Pagina 174

175
KONTROLL- LEUCHTEN UNDANZEIGEN
INHALTS- VERZEICHNIS
ARMATUREN- BRETT UNDBEDIENELEMENTE
SICHERHEIT
ANLASSEN UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE

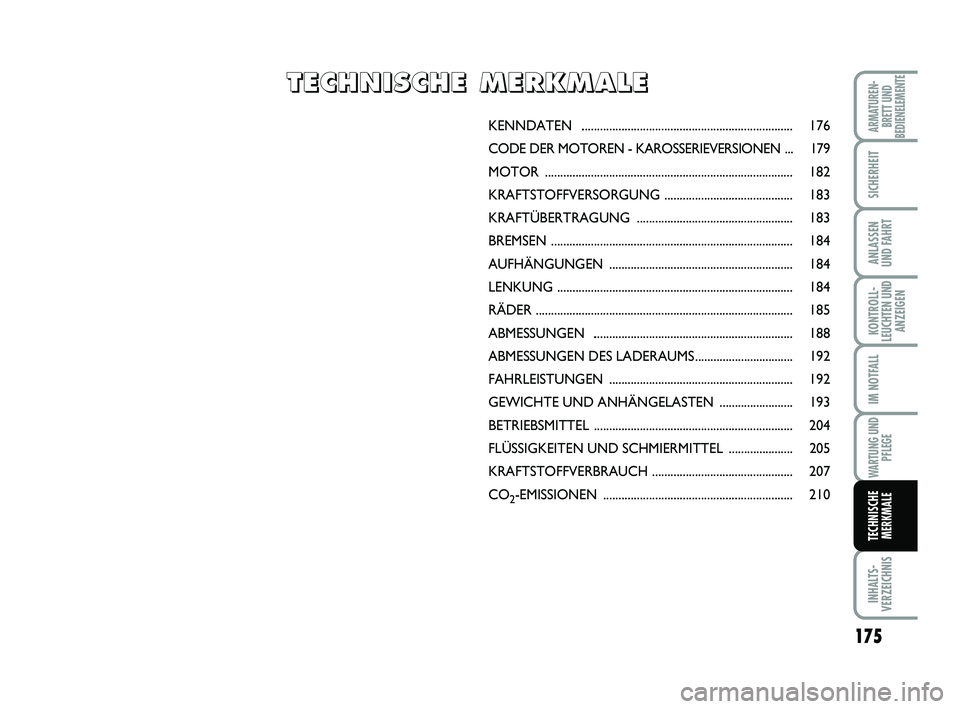

TECHNISCHEMERKMALE
KENNDATEN ...................................................................... 176
CODE DER MOTOREN - KAROSSERIEVERSIONEN ... 179
MOTOR ................................................................................. 182
KRAFTSTOFFVERSO RGUNG .......................................... 183
KRAFTÜBERTR AGUNG ................................................... 183
BREMSE N ............................................................................... 184
AUFHÄNGUN GEN ............................................................ 184
LENKUNG ............................................................................. 184
RÄDER .................................................................................... 185
ABMESSUNGEN .................................................................. 188
ABMESSUNGEN DES LADERAUMS ................................192
FAHRLEISTUN GEN ............................................................ 192
GEWICHTE UND ANHÄ NGELASTEN ........................193
BETRIEBSMI TTEL .................................................................20
FLÜSSIGKEITEN UND SCHMIERMITTEL .....................205
KRAFTSTOFFVERBR AUCH .............................................. 207
CO2-EMISSION EN ..............................................................2
T T E E C C H H N N I I S S C C H H E E M M E E R R K K M M A A L L E E
175-210 SCUDO LUM D_173-199 ScudoG9 D 17/10/12 14.58 Pagina 175
10
4

176
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

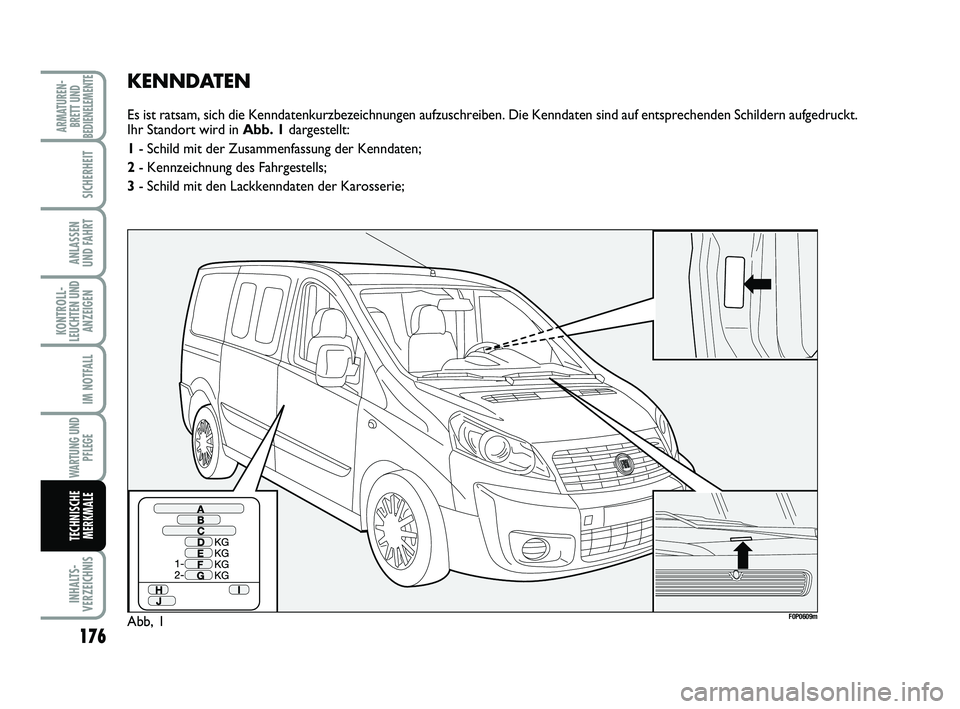

KENNDATEN
Es ist ratsam, sich die Kenndatenkurzbezeichnungen aufzuschreiben. Die Kenndaten sind auf entsprechenden Schildern aufgedruckt.
Ihr Standort wird in Abb. 1dargestellt:
1- Schild mit der Zusammenfassung der Kenndaten;
2- Kennzeichnung des Fahrgestells;
3- Schild mit den Lackkenndaten der Karosserie;
Abb, 1F0P0609m
175-210 SCUDO LUM D_173-199 ScudoG9 D 17/10/12 14.58 Pagina 176

177
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

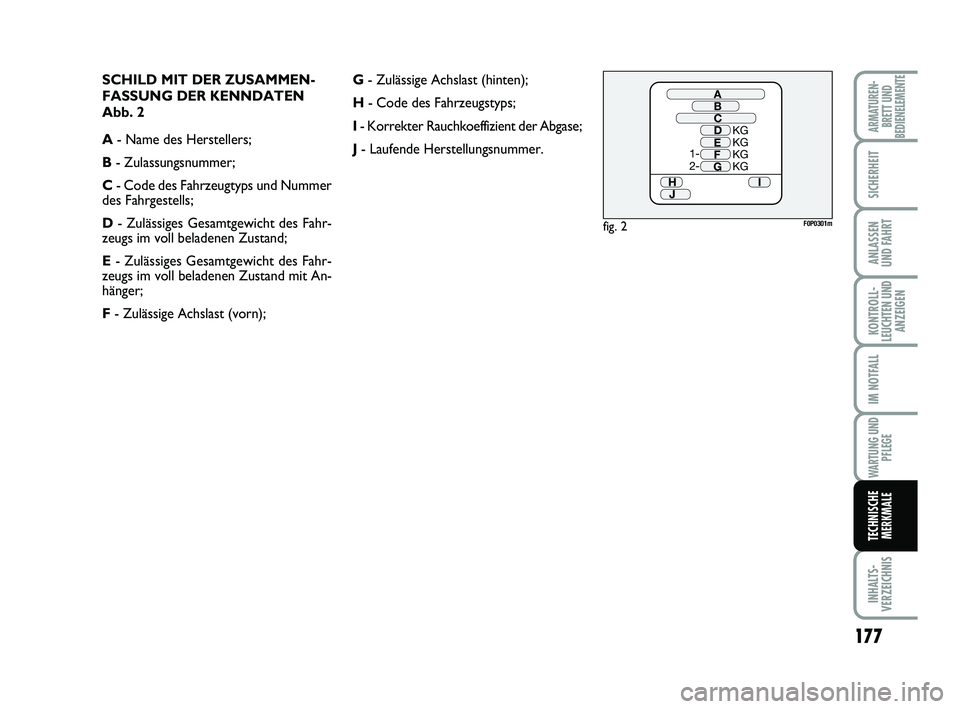

SCHILD MIT DER ZUSAMMEN-
FASSUNG DER KENNDATEN
Abb. 2
A- Name des Herstellers;
B- Zulassungsnummer;
C- Code des Fahrzeugtyps und Nummer
des Fahrgestells;
D- Zulässiges Gesamtgewicht des Fahr-
zeugs im voll beladenen Zustand;
E- Zulässiges Gesamtgewicht des Fahr-
zeugs im voll beladenen Zustand mit An-
hänger;
F- Zulässige Achslast (vorn);G- Zulässige Achslast (hinten);
H- Code des Fahrzeugstyps;
I- Korrekter Rauchkoeffizient der Abgase;
J- Laufende Herstellungsnummer.
fig. 2
A
B
C
D
E
F
G
H
JI 1-
2-KG
KG
KG
KG
F0P0301m
175-210 SCUDO LUM D_173-199 ScudoG9 D 17/10/12 14.58 Pagina 177

178
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

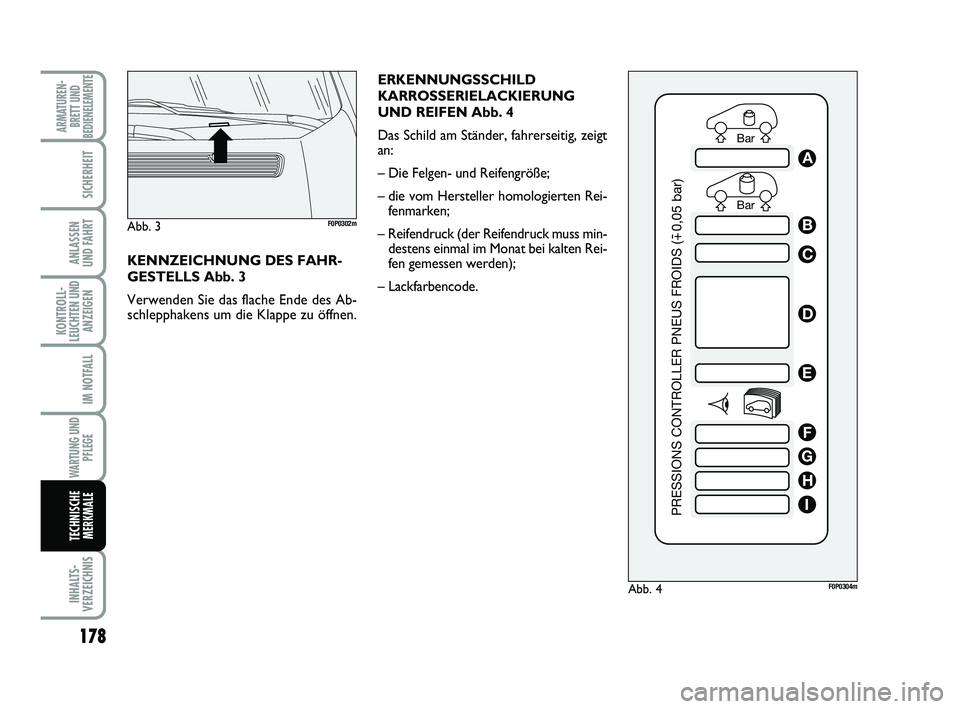

ERKENNUNGSSCHILD
KARROSSERIELACKIERUNG
UND REIFEN Abb. 4
Das Schild am Ständer, fahrerseitig, zeigt
an:
– Die Felgen- und Reifengröße;
– die vom Hersteller homologierten Rei-
fenmarken;
– Reifendruck (der Reifendruck muss min-
destens einmal im Monat bei kalten Rei-
fen gemessen werden);
– Lackfarbencode. KENNZEICHNUNG DES FAHR-
GESTELLS Abb. 3
Verwenden Sie das flache Ende des Ab-
schlepphakens um die Klappe zu öffnen.
Abb. 4
Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (
0,05 bar)
A
B
C
D
E
F
G
H
I
F0P0304m
Abb. 3F0P0302m
175-210 SCUDO LUM D_173-199 ScudoG9 D 17/10/12 14.58 Pagina 178

179
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
Motorcode
9HU
9H07

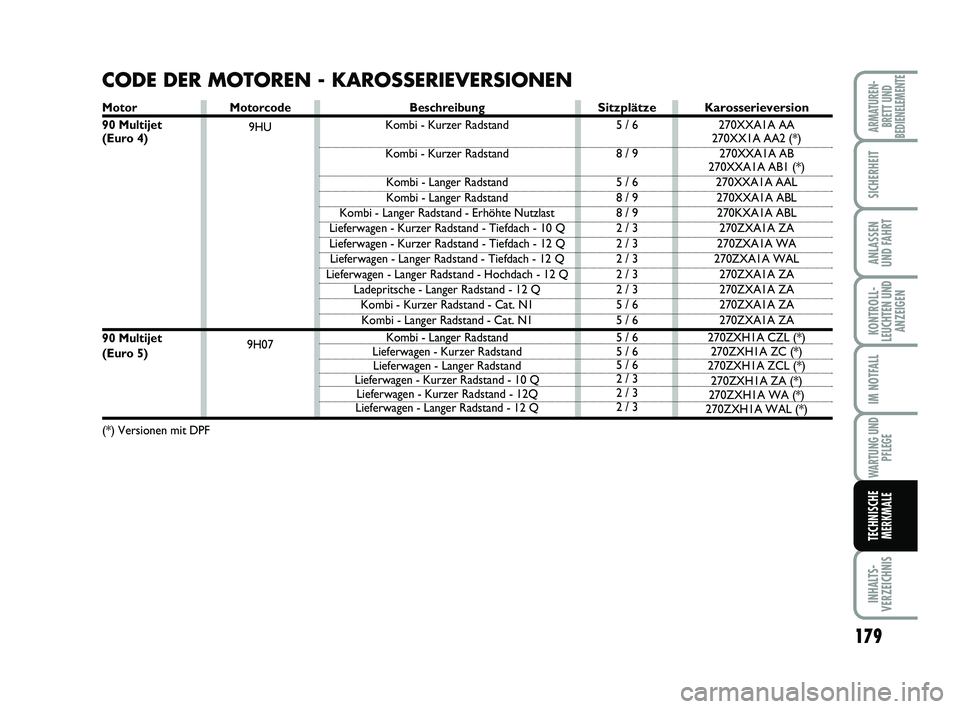

CODE DER MOTOREN - KAROSSERIEVERSIONEN
Beschreibung
Kombi - Kurzer Radstand
Kombi - Kurzer Radstand
Kombi - Langer Radstand
Kombi - Langer Radstand
Kombi - Langer Radstand - Erhöhte Nutzlast
Lieferwagen - Kurzer Radstand - Tiefdach - 10 Q
Lieferwagen - Kurzer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Hochdach - 12 Q
Ladepritsche - Langer Radstand - 12 Q
Kombi - Kurzer Radstand - Cat. N1
Kombi - Langer Radstand - Cat. N1
Kombi - Langer Radstand
Lieferwagen - Kurzer Radstand
Lieferwagen - Langer Radstand
Lieferwagen - Kurzer Radstand - 10 Q
Lieferwagen - Kurzer Radstand - 12Q
Lieferwagen - Langer Radstand - 12 QKarosserieversion
270XXA1A AA
270XX1A AA2 (*)
270XXA1A AB
270XXA1A AB1 (*)
270XXA1A AAL
270XXA1A ABL
270KXA1A ABL
270ZXA1A ZA
270ZXA1A WA
270ZXA1A WAL
270ZXA1A ZA
270ZXA1A ZA
270ZXA1A ZA
270ZXA1A ZA
270ZXH1A CZL (*)
270ZXH1A ZC (*)
270ZXH1A ZCL (*)
270ZXH1A ZA (*)
270ZXH1A WA (*)
270ZXH1A WAL (*)
Sitzplätze
5 / 6
8 / 9
5 / 6
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
5 / 6
5 / 6
5 / 6
2 / 3
2 / 3
2 / 3
Motor
90 Multijet
(Euro 4)
90 Multijet
(Euro 5)
(*) Versionen mit DPF
175-210 SCUDO LUM D_173-199 ScudoG9 D 17/10/12 14.58 Pagina 179

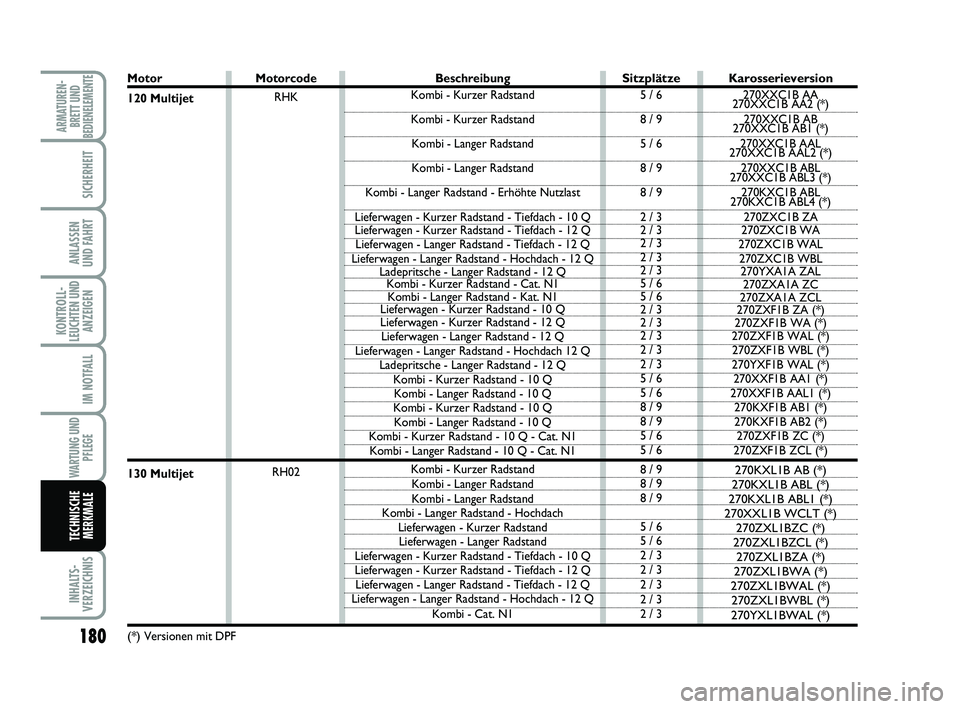

180
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
Motor
120 Multijet
130 Multijet
(*) Versionen mit DPF
Sitzplätze
5 / 6
8 / 9
5 / 6
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
8 / 9
8 / 9
5 / 6
5 / 6
8 / 9
8 / 9
8 / 9
5 / 6
5 / 6
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3 Motorcode
RHK
RH02Beschreibung
Kombi - Kurzer Radstand
Kombi - Kurzer Radstand
Kombi - Langer Radstand
Kombi - Langer Radstand
Kombi - Langer Radstand - Erhöhte Nutzlast
Lieferwagen - Kurzer Radstand - Tiefdach - 10 Q
Lieferwagen - Kurzer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Hochdach - 12 Q
Ladepritsche - Langer Radstand - 12 Q
Kombi - Kurzer Radstand - Cat. N1
Kombi - Langer Radstand - Kat. N1
Lieferwagen - Kurzer Radstand - 10 Q
Lieferwagen - Kurzer Radstand - 12 Q
Lieferwagen - Langer Radstand - 12 Q
Lieferwagen - Langer Radstand - Hochdach 12 Q
Ladepritsche - Langer Radstand - 12 Q
Kombi - Kurzer Radstand - 10 Q
Kombi - Langer Radstand - 10 Q
Kombi - Kurzer Radstand - 10 Q
Kombi - Langer Radstand - 10 Q
Kombi - Kurzer Radstand - 10 Q - Cat. N1
Kombi - Langer Radstand - 10 Q - Cat. N1
Kombi - Kurzer Radstand
Kombi - Langer Radstand
Kombi - Langer Radstand
Kombi - Langer Radstand - Hochdach
Lieferwagen - Kurzer Radstand
Lieferwagen - Langer Radstand
Lieferwagen - Kurzer Radstand - Tiefdach - 10 Q
Lieferwagen - Kurzer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Hochdach - 12 Q
Kombi - Cat. N1
Karosserieversion
270XXC1B AA
270XXC1B AA2 (*)
270XXC1B AB
270XXC1B AB1 (*)
270XXC1B AAL
270XXC1B AAL2 (*)
270XXC1B ABL
270XXC1B ABL3 (*)
270KXC1B ABL
270KXC1B ABL4 (*)
270ZXC1B ZA
270ZXC1B WA
270ZXC1B WAL
270ZXC1B WBL
270YXA1A ZAL
270ZXA1A ZC
270ZXA1A ZCL
270ZXF1B ZA (*)
270ZXF1B WA (*)
270ZXF1B WAL (*)
270ZXF1B WBL (*)
270YXF1B WAL (*)
270XXF1B AA1 (*)
270XXF1B AAL1 (*)
270KXF1B AB1 (*)
270KXF1B AB2 (*)
270ZXF1B ZC (*)
270ZXF1B ZCL (*)
270KXL1B AB (*)
270KXL1B ABL (*)
270KXL1B ABL1 (*)
270XXL1B WCLT (*)
270ZXL1BZC (*)
270ZXL1BZCL (*)
270ZXL1BZA (*)
270ZXL1BWA (*)
270ZXL1BWAL (*)
270ZXL1BWBL (*)
270YXL1BWAL (*)
175-210 SCUDO LUM D_173-199 ScudoG9 D 17/10/12 14.58 Pagina 180
