2013 FIAT SCUDO Betriebsanleitung (in German)

125
SICHERHEIT
ANLASSEN UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE MERKMALE
INHALTS- VERZEICHNISŒ
ARMATUREN- BRETT UNDBEDIENELEMENTE
KONTROLL- LEUCHTEN UNDANZEIGEN
ALLGEMEINE HIN WEISE .................................................. 126
BREMSFLÜSSIGK EITSMANGEL .......................................126
HANDBREMSE ANGEZOGEN ........................................ 126
FEHLER AIR BAG ..................................................................127
ÜBERTEMPERATUR
MOTORKÜHLFLÜSS IGKEIT ............................................ 127
UNZUREICHENDE BA TTERIELADUNG ..................... 128
UNZUREICHENDER MOTORÖLDRUCK ................... 128
FEHLER ELEKTRISCHE SERVOLENKUNG ................... 129
UNVOLLSTÄNDIGER TÜRVERSCHLUSS .................... 129
SICHERHEITSGURTE NI CHT ANGESCHNALLT ...... 130
HAVARIE DES EBD-SYSTEMS .......................................... 130
FEHLER EINSPRI TZANLAGE ........................................... 130

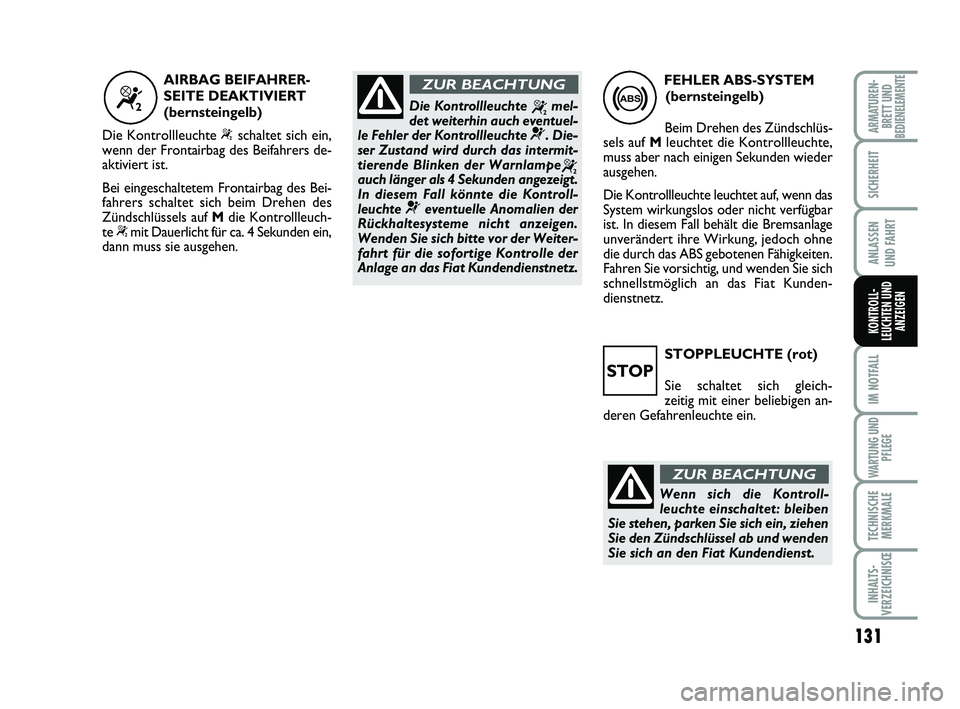

AIRBAG BEIFAHRERSEITE DEAKTIVIERT ....................131
FEHLER ABS- SYSTEM ......................................................... 131
STOPPLEUCHT E................................................................... 131

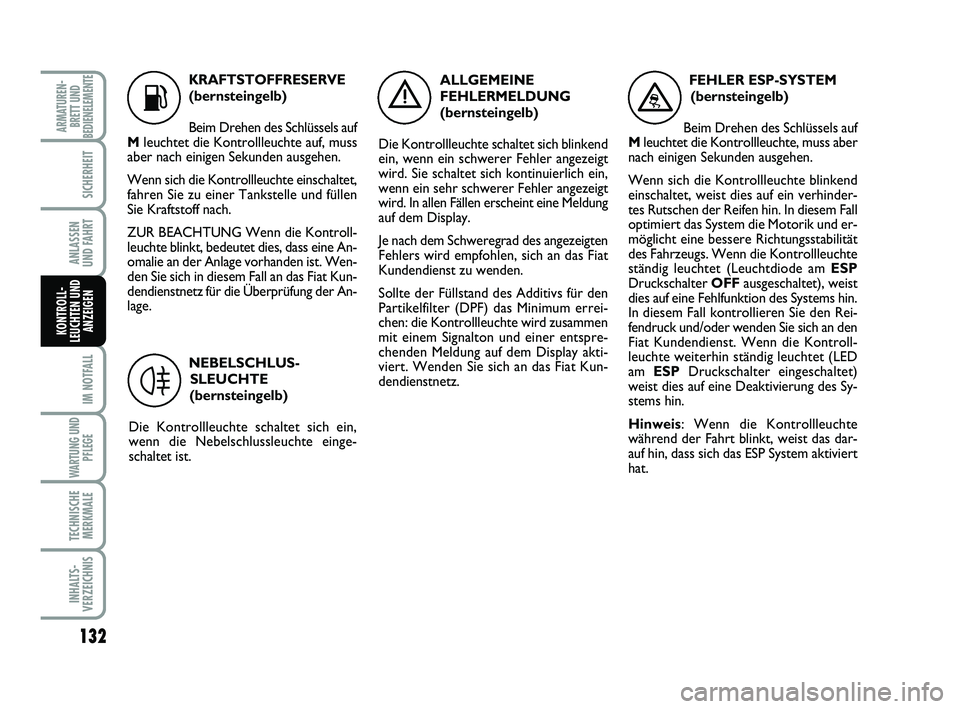

KRAFTSTOFFRES ERVE ...................................................... 132
NEBELSCHLUSS LEUCHTE.................................................13
ALLGEMEINE FEHLERM ELDUNG .................................. 132
FEHLER ESP- SYSTEM .......................................................... 132
VERSCHLEISS DER BREMSBELÄGE ................................ 133
HINTERE LUFTAU FHÄNGUNGEN ................................133
NEBELSCHEINWER FER ..................................................... 133
ABBLENDLICHTE R .............................................................. 133
FAHRTRICHTUNGSANZEIGER LINKS ........................ 133
FAHRTRICHTUNGSANZEIGER RECHTS ....................133
FERNLI CHT .......................................................................... 133
REGLER FÜR KONSTANTE
GESCHWINDIGKEIT AKTIV............................................. 134
TEMPOLIMIT Ü BERSCHRITTEN ...................................... 134
VORWÄRMUNG GL ÜHKERZEN.................................... 134
WASSER IM DIESELFILTER................................................ 134
PROGRAMMIERTE WARTUNG......................................13
K K O O N N T T R R O O L L L L L L E E U U C C H H T T E E N N U U N N D D A A N N Z Z E E I I G G E E N N
125-134 SCUDO LUM D_123-132 ScudoG9 D 17/10/12 14.55 Pagina 125
2
4

126
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN

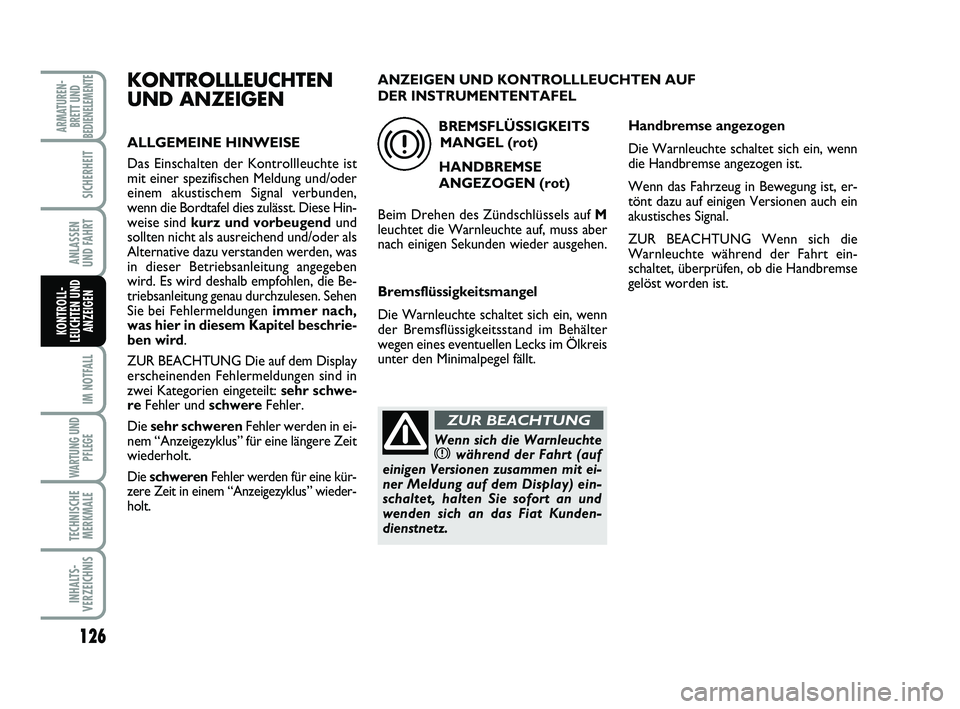

KONTROLLLEUCHTEN
UND ANZEIGEN
ALLGEMEINE HINWEISE
Das Einschalten der Kontrollleuchte ist
mit einer spezifischen Meldung und/oder
einem akustischem Signal verbunden,
wenn die Bordtafel dies zulässt. Diese Hin-
weise sind kurz und vorbeugendund
sollten nicht als ausreichend und/oder als
Alternative dazu verstanden werden, was
in dieser Betriebsanleitung angegeben
wird. Es wird deshalb empfohlen, die Be-
triebsanleitung genau durchzulesen. Sehen
Sie bei Fehlermeldungen immer nach,
was hier in diesem Kapitel beschrie-
ben wird.
ZUR BEACHTUNG Die auf dem Display
erscheinenden Fehlermeldungen sind in
zwei Kategorien eingeteilt: sehr schwe-
reFehler und schwereFehler.
Die sehr schwerenFehler werden in ei-
nem “Anzeigezyklus” für eine längere Zeit
wiederholt.
Die schwerenFehler werden für eine kür-
zere Zeit in einem “Anzeigezyklus” wieder-
holt.
BREMSFLÜSSIGKEITS
MANGEL (rot)
HANDBREMSE
ANGEZOGEN (rot)
Beim Drehen des Zündschlüssels auf M
leuchtet die Warnleuchte auf, muss aber
nach einigen Sekunden wieder ausgehen.
Bremsflüssigkeitsmangel
Die Warnleuchte schaltet sich ein, wenn
der Bremsflüssigkeitsstand im Behälter
wegen eines eventuellen Lecks im Ölkreis
unter den Minimalpegel fällt.
x
Wenn sich die Warnleuchtexwährend der Fahrt (auf
einigen Versionen zusammen mit ei-
ner Meldung auf dem Display) ein-
schaltet, halten Sie sofort an und
wenden sich an das Fiat Kunden-
dienstnetz.
ZUR BEACHTUNG
Handbremse angezogen
Die Warnleuchte schaltet sich ein, wenn
die Handbremse angezogen ist.
Wenn das Fahrzeug in Bewegung ist, er-
tönt dazu auf einigen Versionen auch ein
akustisches Signal.
ZUR BEACHTUNG Wenn sich die
Warnleuchte während der Fahrt ein-
schaltet, überprüfen, ob die Handbremse
gelöst worden ist. ANZEIGEN UND KONTROLLLEUCHTEN AUF
DER INSTRUMENTENTAFEL
125-134 SCUDO LUM D_123-132 ScudoG9 D 17/10/12 14.55 Pagina 126

127
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNISŒ
ARMATUREN-
BRETT UNDBEDIENELEMENTE
KONTROLL-
LEUCHTEN UND
ANZEIGEN

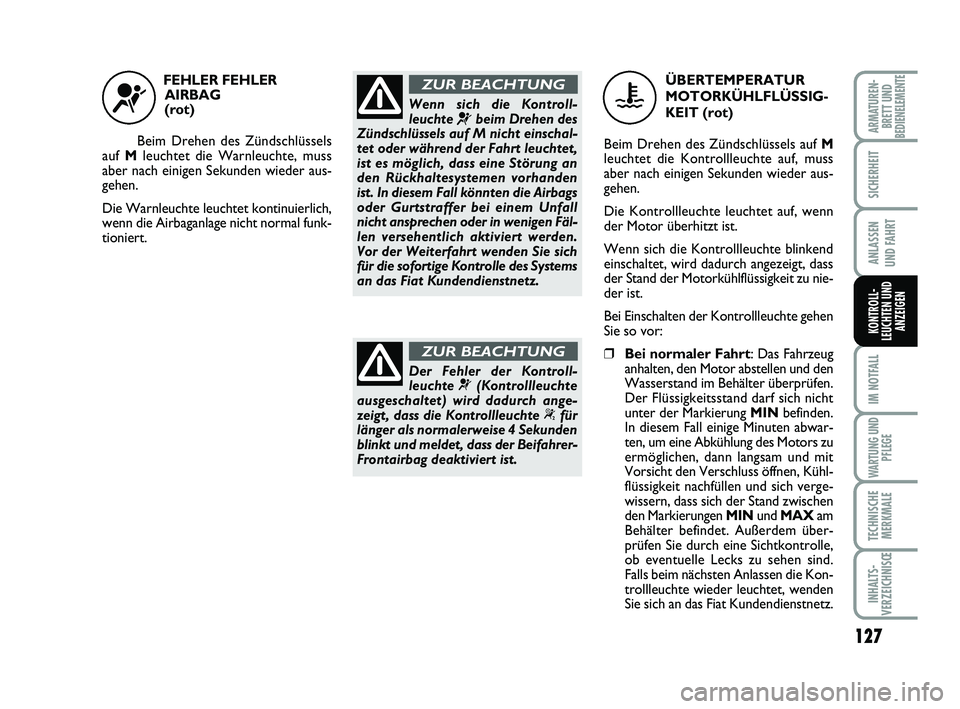

FEHLER FEHLER
AIRBAG
(rot)
Beim Drehen des Zündschlüssels
auf Mleuchtet die Warnleuchte, muss
aber nach einigen Sekunden wieder aus-
gehen.
Die Warnleuchte leuchtet kontinuierlich,
wenn die Airbaganlage nicht normal funk-
tioniert.
¬Wenn sich die Kontroll-
leuchte
¬beim Drehen des
Zündschlüssels auf M nicht einschal-
tet oder während der Fahrt leuchtet,
ist es möglich, dass eine Störung an
den Rückhaltesystemen vorhanden
ist. In diesem Fall könnten die Airbags
oder Gurtstraffer bei einem Unfall
nicht ansprechen oder in wenigen Fäl-
len versehentlich aktiviert werden.
Vor der Weiterfahrt wenden Sie sich
für die sofortige Kontrolle des Systems
an das Fiat Kundendienstnetz.
ZUR BEACHTUNG
Der Fehler der Kontroll-
leuchte ¬(Kontrollleuchte
ausgeschaltet) wird dadurch ange-
zeigt, dass die Kontrollleuchte “für
länger als normalerweise 4 Sekunden
blinkt und meldet, dass der Beifahrer-
Frontairbag deaktiviert ist.
ZUR BEACHTUNG
ÜBERTEMPERATUR
MOTORKÜHLFLÜSSIG-
KEIT (rot)
Beim Drehen des Zündschlüssels auf M
leuchtet die Kontrollleuchte auf, muss
aber nach einigen Sekunden wieder aus-
gehen.
Die Kontrollleuchte leuchtet auf, wenn
der Motor überhitzt ist.
Wenn sich die Kontrollleuchte blinkend
einschaltet, wird dadurch angezeigt, dass
der Stand der Motorkühlflüssigkeit zu nie-
der ist.
Bei Einschalten der Kontrollleuchte gehen
Sie so vor:
❒Bei normaler Fahrt: Das Fahrzeug
anhalten, den Motor abstellen und den
Wasserstand im Behälter überprüfen.
Der Flüssigkeitsstand darf sich nicht
unter der Markierung MINbefinden.
In diesem Fall einige Minuten abwar-
ten, um eine Abkühlung des Motors zu
ermöglichen, dann langsam und mit
Vorsicht den Verschluss öffnen, Kühl-
flüssigkeit nachfüllen und sich verge-
wissern, dass sich der Stand zwischen
den Markierungen MINund MAXam
Behälter befindet. Außerdem über-
prüfen Sie durch eine Sichtkontrolle,
ob eventuelle Lecks zu sehen sind.
Falls beim nächsten Anlassen die Kon-
trollleuchte wieder leuchtet, wenden
Sie sich an das Fiat Kundendienstnetz.
u
125-134 SCUDO LUM D_123-132 ScudoG9 D 17/10/12 14.55 Pagina 127

128
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN

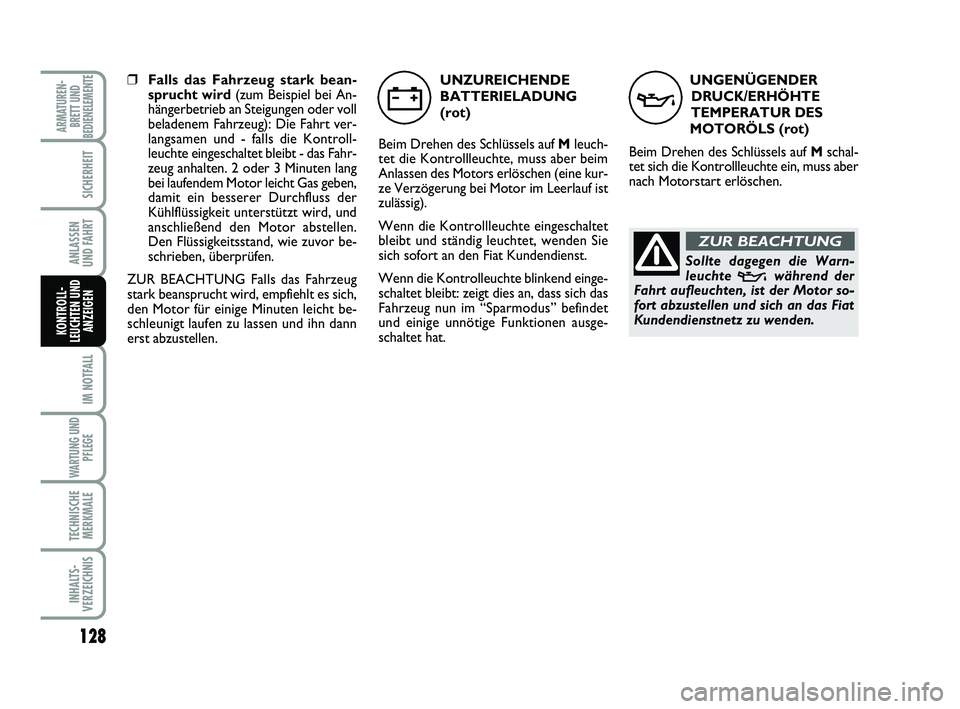

UNGENÜGENDER
DRUCK/ERHÖHTE
TEMPERATUR DES
MOTORÖLS (rot)
Beim Drehen des Schlüssels auf Mschal-
tet sich die Kontrollleuchte ein, muss aber
nach Motorstart erlöschen.
v
Sollte dagegen die Warn-
leuchte
vwährend der
Fahrt aufleuchten, ist der Motor so-
fort abzustellen und sich an das Fiat
Kundendienstnetz zu wenden.
ZUR BEACHTUNG
❒Falls das Fahrzeug stark bean-
sprucht wird(zum Beispiel bei An-
hängerbetrieb an Steigungen oder voll
beladenem Fahrzeug): Die Fahrt ver-
langsamen und - falls die Kontroll-
leuchte eingeschaltet bleibt - das Fahr-
zeug anhalten. 2 oder 3 Minuten lang
bei laufendem Motor leicht Gas geben,
damit ein besserer Durchfluss der
Kühlflüssigkeit unterstützt wird, und
anschließend den Motor abstellen.
Den Flüssigkeitsstand, wie zuvor be-
schrieben, überprüfen.
ZUR BEACHTUNG Falls das Fahrzeug
stark beansprucht wird, empfiehlt es sich,
den Motor für einige Minuten leicht be-
schleunigt laufen zu lassen und ihn dann
erst abzustellen.UNZUREICHENDE
BATTERIELADUNG
(rot)
Beim Drehen des Schlüssels auf Mleuch-
tet die Kontrollleuchte, muss aber beim
Anlassen des Motors erlöschen (eine kur-
ze Verzögerung bei Motor im Leerlauf ist
zulässig).
Wenn die Kontrollleuchte eingeschaltet
bleibt und ständig leuchtet, wenden Sie
sich sofort an den Fiat Kundendienst.
Wenn die Kontrolleuchte blinkend einge-
schaltet bleibt: zeigt dies an, dass sich das
Fahrzeug nun im “Sparmodus” befindet
und einige unnötige Funktionen ausge-
schaltet hat.
w
125-134 SCUDO LUM D_123-132 ScudoG9 D 17/10/12 14.55 Pagina 128

129
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNISŒ
ARMATUREN-
BRETT UNDBEDIENELEMENTE
KONTROLL-
LEUCHTEN UND
ANZEIGEN

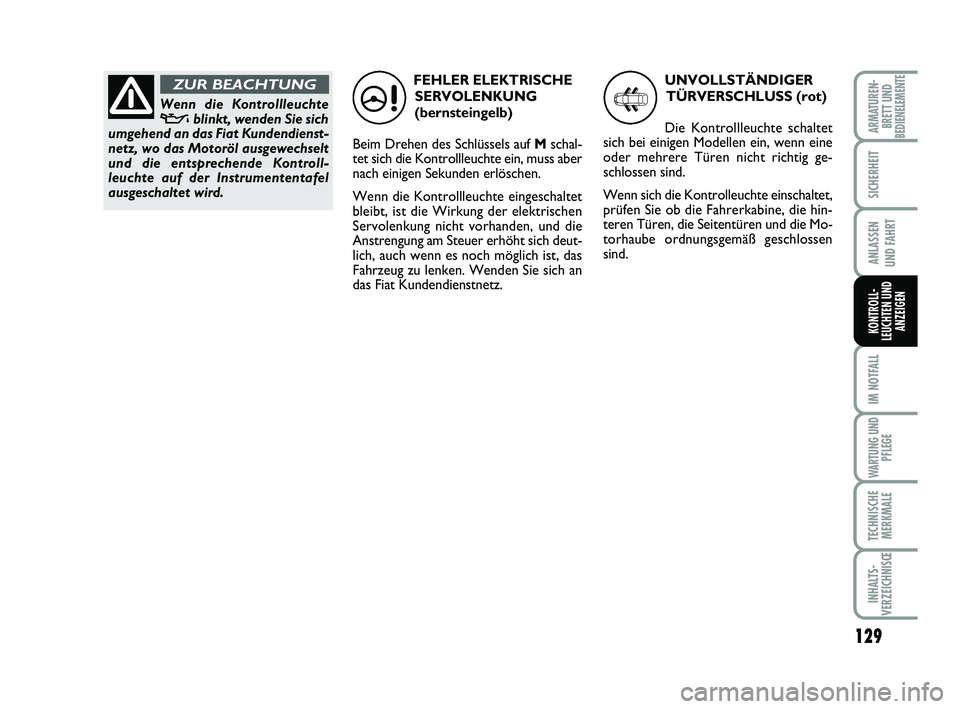

FEHLER ELEKTRISCHE
SERVOLENKUNG
(bernsteingelb)
Beim Drehen des Schlüssels auf Mschal-
tet sich die Kontrollleuchte ein, muss aber
nach einigen Sekunden erlöschen.
Wenn die Kontrollleuchte eingeschaltet
bleibt, ist die Wirkung der elektrischen
Servolenkung nicht vorhanden, und die
Anstrengung am Steuer erhöht sich deut-
lich, auch wenn es noch möglich ist, das
Fahrzeug zu lenken. Wenden Sie sich an
das Fiat Kundendienstnetz.
Wenn die Kontrollleuchtevblinkt, wenden Sie sich
umgehend an das Fiat Kundendienst-
netz, wo das Motoröl ausgewechselt
und die entsprechende Kontroll-
leuchte auf der Instrumententafel
ausgeschaltet wird.
ZUR BEACHTUNG
»
UNVOLLSTÄNDIGER
TÜRVERSCHLUSS (rot)
Die Kontrollleuchte schaltet
sich bei einigen Modellen ein, wenn eine
oder mehrere Türen nicht richtig ge-
schlossen sind.
Wenn sich die Kontrolleuchte einschaltet,
prüfen Sie ob die Fahrerkabine, die hin-
teren Türen, die Seitentüren und die Mo-
torhaube ordnungsgemäß geschlossen
sind.
9
125-134 SCUDO LUM D_123-132 ScudoG9 D 17/10/12 14.55 Pagina 129

130
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN

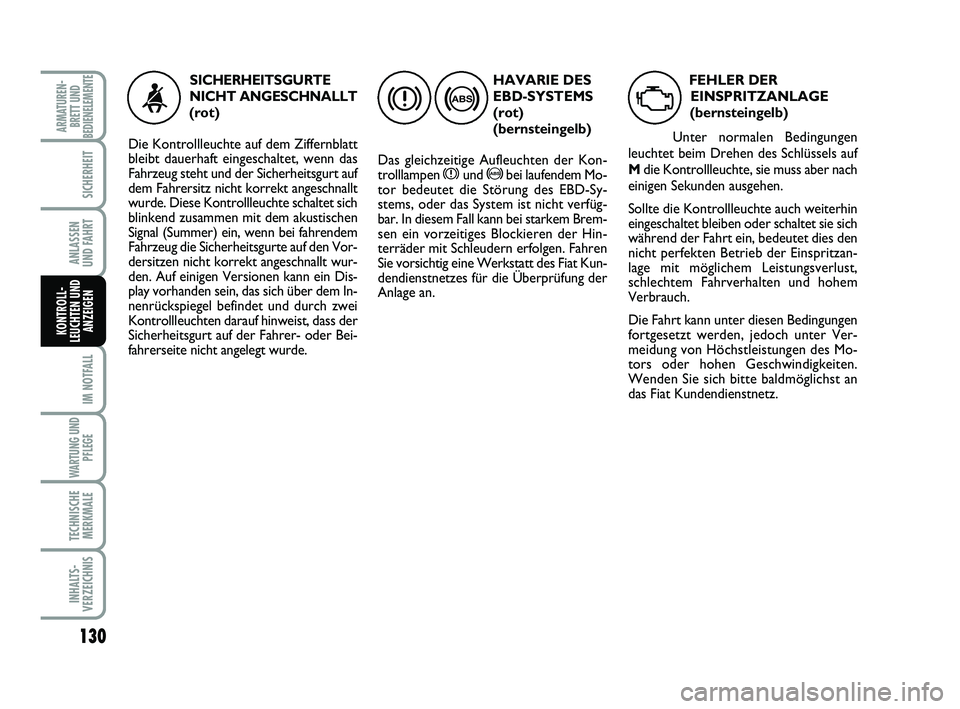

HAVARIE DES
EBD-SYSTEMS
(rot)
(bernsteingelb)
Das gleichzeitige Aufleuchten der Kon-
trolllampen
xund >bei laufendem Mo-
tor bedeutet die Störung des EBD-Sy-
stems, oder das System ist nicht verfüg-
bar. In diesem Fall kann bei starkem Brem-
sen ein vorzeitiges Blockieren der Hin-
terräder mit Schleudern erfolgen. Fahren
Sie vorsichtig eine Werkstatt des Fiat Kun-
dendienstnetzes für die Überprüfung der
Anlage an.
x>
SICHERHEITSGURTE
NICHT ANGESCHNALLT
(rot)
Die Kontrollleuchte auf dem Ziffernblatt
bleibt dauerhaft eingeschaltet, wenn das
Fahrzeug steht und der Sicherheitsgurt auf
dem Fahrersitz nicht korrekt angeschnallt
wurde. Diese Kontrollleuchte schaltet sich
blinkend zusammen mit dem akustischen
Signal (Summer) ein, wenn bei fahrendem
Fahrzeug die Sicherheitsgurte auf den Vor-
dersitzen nicht korrekt angeschnallt wur-
den. Auf einigen Versionen kann ein Dis-
play vorhanden sein, das sich über dem In-
nenrückspiegel befindet und durch zwei
Kontrollleuchten darauf hinweist, dass der
Sicherheitsgurt auf der Fahrer- oder Bei-
fahrerseite nicht angelegt wurde.<
FEHLER DER
EINSPRITZANLAGE
(bernsteingelb)
Unter normalen Bedingungen
leuchtet beim Drehen des Schlüssels auf
Mdie Kontrollleuchte, sie muss aber nach
einigen Sekunden ausgehen.
Sollte die Kontrollleuchte auch weiterhin
eingeschaltet bleiben oder schaltet sie sich
während der Fahrt ein, bedeutet dies den
nicht perfekten Betrieb der Einspritzan-
lage mit möglichem Leistungsverlust,
schlechtem Fahrverhalten und hohem
Verbrauch.
Die Fahrt kann unter diesen Bedingungen
fortgesetzt werden, jedoch unter Ver-
meidung von Höchstleistungen des Mo-
tors oder hohen Geschwindigkeiten.
Wenden Sie sich bitte baldmöglichst an
das Fiat Kundendienstnetz.
U
125-134 SCUDO LUM D_123-132 ScudoG9 D 17/10/12 14.55 Pagina 130

131
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNISŒ
ARMATUREN-
BRETT UNDBEDIENELEMENTE
KONTROLL-
LEUCHTEN UND
ANZEIGEN
STOPPLEUCHTE (rot)
Sie schaltet sich gleich-
zeitig mit einer beliebigen an-
deren Gefahrenleuchte ein.FEHLER ABS-SYSTEM
(bernsteingelb)
Beim Drehen des Zündschlüs-
sels auf Mleuchtet die Kontrollleuchte,
muss aber nach einigen Sekunden wieder
ausgehen.
Die Kontrollleuchte leuchtet auf, wenn das
System wirkungslos oder nicht verfügbar
ist. In diesem Fall behält die Bremsanlage
unverändert ihre Wirkung, jedoch ohne
die durch das ABS gebotenen Fähigkeiten.
Fahren Sie vorsichtig, und wenden Sie sich
schnellstmöglich an das Fiat Kunden-
dienstnetz.
>“
AIRBAG BEIFAHRER-
SEITE DEAKTIVIERT
(bernsteingelb)
Die Kontrollleuchte “schaltet sich ein,
wenn der Frontairbag des Beifahrers de-
aktiviert ist.
Bei eingeschaltetem Frontairbag des Bei-
fahrers schaltet sich beim Drehen des
Zündschlüssels auf Mdie Kontrollleuch-
te “mit Dauerlicht für ca. 4 Sekunden ein,
dann muss sie ausgehen.Die Kontrollleuchte
“mel-
det weiterhin auch eventuel-
le Fehler der Kontrollleuchte
¬. Die-
ser Zustand wird durch das intermit-
tierende Blinken der Warnlampe
“auch länger als 4 Sekunden angezeigt.
In diesem Fall könnte die Kontroll-
leuchte
¬eventuelle Anomalien der
Rückhaltesysteme nicht anzeigen.
Wenden Sie sich bitte vor der Weiter-
fahrt für die sofortige Kontrolle der
Anlage an das Fiat Kundendienstnetz.
ZUR BEACHTUNG
STOP
Wenn sich die Kontroll-
leuchte einschaltet: bleiben
Sie stehen, parken Sie sich ein, ziehen
Sie den Zündschlüssel ab und wenden
Sie sich an den Fiat Kundendienst.
ZUR BEACHTUNG
125-134 SCUDO LUM D_123-132 ScudoG9 D 17/10/12 14.55 Pagina 131

132
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
K
KRAFTSTOFFRESERVE
(bernsteingelb)
Beim Drehen des Schlüssels auf
Mleuchtet die Kontrollleuchte auf, muss
aber nach einigen Sekunden ausgehen.
Wenn sich die Kontrollleuchte einschaltet,
fahren Sie zu einer Tankstelle und füllen
Sie Kraftstoff nach.
ZUR BEACHTUNG Wenn die Kontroll-
leuchte blinkt, bedeutet dies, dass eine An-
omalie an der Anlage vorhanden ist. Wen-
den Sie sich in diesem Fall an das Fiat Kun-
dendienstnetz für die Überprüfung der An-
lage.
NEBELSCHLUS-
SLEUCHTE
(bernsteingelb)
Die Kontrollleuchte schaltet sich ein,
wenn die Nebelschlussleuchte einge-
schaltet ist.
4
ALLGEMEINE
FEHLERMELDUNG
(bernsteingelb)
Die Kontrollleuchte schaltet sich blinkend
ein, wenn ein schwerer Fehler angezeigt
wird. Sie schaltet sich kontinuierlich ein,
wenn ein sehr schwerer Fehler angezeigt
wird. In allen Fällen erscheint eine Meldung
auf dem Display.
Je nach dem Schweregrad des angezeigten
Fehlers wird empfohlen, sich an das Fiat
Kundendienst zu wenden.
Sollte der Füllstand des Additivs für den
Partikelfilter (DPF) das Minimum errei-
chen: die Kontrollleuchte wird zusammen
mit einem Signalton und einer entspre-
chenden Meldung auf dem Display akti-
viert. Wenden Sie sich an das Fiat Kun-
dendienstnetz.
è
FEHLER ESP-SYSTEM
(bernsteingelb)
Beim Drehen des Schlüssels auf
Mleuchtet die Kontrollleuchte, muss aber
nach einigen Sekunden ausgehen.
Wenn sich die Kontrollleuchte blinkend
einschaltet, weist dies auf ein verhinder-
tes Rutschen der Reifen hin. In diesem Fall
optimiert das System die Motorik und er-
möglicht eine bessere Richtungsstabilität
des Fahrzeugs. Wenn die Kontrollleuchte
ständig leuchtet (Leuchtdiode am ESP
DruckschalterOFF ausgeschaltet), weist
dies auf eine Fehlfunktion des Systems hin.
In diesem Fall kontrollieren Sie den Rei-
fendruck und/oder wenden Sie sich an den
Fiat Kundendienst. Wenn die Kontroll-
leuchte weiterhin ständig leuchtet (LED
am ESPDruckschalter eingeschaltet)
weist dies auf eine Deaktivierung des Sy-
stems hin.
Hinweis: Wenn die Kontrollleuchte
während der Fahrt blinkt, weist das dar-
auf hin, dass sich das ESP System aktiviert
hat.
™
125-134 SCUDO LUM D_123-132 ScudoG9 D 17/10/12 14.55 Pagina 132
