2013 FIAT DOBLO COMBI Návod na použitie a údržbu (in Slovak)

5
OBOZNAMENIE
SA S VOZIDLOM
BEZPE NOS
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
VNÚDZI
ÚDRŽBA
A STAROSTLIVOS
TECHNICKÉ
ÚDAJE
OBSAH
KĽÚČE
CODE CARD obr. 2(pre verzie/trhy, podľa výbavy)
Pri odovzdaní vozidla dostanete okrem dvoch ľúčov aj
CODE card, na ktorej sú uvedené nasledujúce informá-
cie:
A elektronický kód;
B mechanický kód kľúčov pre komunikáciu s Autorizo-
vaným servisom Fiat v prípade požadovania dupliká-
tov kľúčov.
UPOZORNENIE Pre zabezpečenie dokonalého výkonu
vnútorných elektronických zariadení v kľúčoch, nenechá-
vajte ich vystavené slnečným lúčom. Rozsvietenie kontrolky
Ypočas jazdy
❒Ak sa kontrolkaYrozsvieti, znamená to, že systém
vykonáva autodiagnózu (spôsobená napr. vplyvom po-
klesu napätia).
❒Ak kontrolkaYzostane rozsvietená, obráťte sa na
Autorizovaný servis Fiat.
Silné nárazy môže poškodiť elektronické
komponenty v kľúči.
F0V0104mobr. 2
V prípade zmeny vlastníctva vozidla je ne-
vyhnutné, aby nový majiteľ nadobudol všet-
ky kľúče a CODE card.

F0V0003mobr. 3F0V0004mobr. 4
Pre opätovné založenie vložky postupujte nasledovne:
❒držte stlačené tlačidlo B a pohybujte s kovovou vlož-
kou A ;
❒uvoľnite tlačidlo B a otáčajte kovovú vložku dovtedy, po-
kiaľ nebudete počuť zaklapnutie, ktoré zaručuje správne
uzavretie. MECHANICKÝ KĽÚČ obr. 3
Kovový kľúč A spúšťa:
❒spínaciu skrinku;
❒uzamykanie dverí;
❒otvorenie/zatvorenie uzáveru palivovej nádrže.
KĽÚČE S OVLÁDANÍM obr. 4
(pre verzie/trhy, podľa výbavy)
Kovový kľúč A spúšťa:
❒spínaciu skrinku;
❒uzamykanie dverí;
❒otvorenie/zatvorenie zátky palivovej nádrže.
Pre vytiahnutie kovovej vložky stlačte tlačidlo B.
6
OBOZNÁMENIE
SA S VOZIDLOM
BEZPE NOS
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOS
TECHNICKÉ
ÚDAJE
OBSAH
Stlačte tlačidlo B iba vtedy, keď sa kľúč
nachádza ďaleko od tela, predovšetkým od
očí a poškoditeľných predmetov (napr. odevy). Ne-
nechávajte kľúč bez dozoru, zabránite tak tomu,
že by niekto, najmä deti, mohol s kľúčom narábať
aomylomstlačiťtlačidlo.
UPOZORNENIE

7
OBOZNAMENIE
SA S VOZIDLOM
BEZPE NOS
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
VNÚDZI
ÚDRŽBA
A STAROSTLIVOS
TECHNICKÉ
ÚDAJE
OBSAH
F0V0022mobr. 5F0V0005mobr. 6
Výmena batérie kľúča s diaľkovým ovládaním
obr. 6
Pre výmenu baterky postupujte nasledujúcim spôsobom:
❒stlačte tlačidlo A a presuňte kovovú vložku B do polo-
hy pre otvorenie;
❒otočte skrutku C do polohy:použitím skrutkovača;
❒vyberte schránku s nosičom batérie D a vymeňte ba-
terku E tak, že budete dodržiavať polaritu;
❒vložte schránku s nosičom baterky D späť do kľúča
a zablokujte ju otočením skrutky C do polohy
;. Tlačidlo
Qaktivuje odblokovanie všetkých dverí (vrátane
zadných dverí, zadné krídlové dvere a bočné posuvné dve-
re pre verzie/trhy, podľa výbavy)
TlačidloÁzablokuje všetky dvere.
TlačidloPaktivuje odblokovanie zadných dverí, zadných
krídlových dverí a bočných posuvných dverí (pre verzie/
trhy, podľa výbavy).
Odblokovanie batožinového priestoru zvnútra
vozidla (verzie Cargo)
Stlačením tlačidla A-obr. 5 sa odblokuje batožinový prie-
stor (zadné krídlové dvere/zadné dvere a bočné posuvné
dvere) zvnútra vozidla. Rozsvietené tlačidlo označuje
zablokovanie batožinového priestoru.
Vybité baterky sú škodlivé pre životné pro-
stredie, preto musia byť vyhodené do prí-
slušných, zákonom predpísaných nádob ale-
bo ich môžete odovzdať v Autorizovanom servise
Fiat , ktorá zabezpečí ich likvidáciu.

Zapnutie zariadenia
Zariadenie sa zapne na všetkých dverách rýchlym dvojitým
stlačením tlačidla
Ána kľúči s diaľkovým ovládaním.
Zapnutie zariadenia signalizujú 2 bliknutia smerových svetiel.
Zariadenie sa neaktivuje, ak jedny alebo viacero dverí nie
sú dobre zavreté: to zabraňuje, aby mohla do vozidla vojsť
osoba cez otvorené dvere a po zavretí dvier ostala zavre-
tá vnútri vozidla.
Vypnutie zariadenia
Zariadenie sa automaticky vypne na všetkých dverách v na-
sledovných prípadoch:
❒vodblokovaním dverí diaľkovým ovládaním;
❒otočením štartovacieho kľúča do pozície MAR. Požiadavka o náhradné diaľkového ovládania
Systém je schopný rozpoznať až 8 diaľkových ovládaní.
Ak by bolo potrebné požiadať o nové diaľkové ovládanie,
obráťte sa na Autorizovaný servis Fiat, prineste so sebou
CODE kartu, doklad totožnosti a identifikačné doklady
o vlastníctve vozidla.
ZARIADENIE DEAD LOCK
(pre predpokladané verzie/trhy)
Jedná sa o zariadenie, kroté bráni fungovaniu vnútorných
kľúčiek a zamedzuje tak otvoreniu dverí zvnútra kabíny
v prípade, že bol uskutočnený pokus o násilné vlámanie
(napr. rozbitím skla).
Zariadenie dead lock predstavuje teda lepšiu možnú ochra-
nu proti pokusom o násilné vlámanie. Odporúča sa preto
zapnúť ho každý krát, keď opúšťate zaparkované vozidlo.
8
OBOZNÁMENIE
SA S VOZIDLOM
BEZPE NOS
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOS
TECHNICKÉ
ÚDAJE
OBSAH
Zapnutím zariadenia dead lock už nie je
možné nijakým spôsobom otvoriť dvere
zvnútra vozidla, preto sa uistite, predtým ako vy-
stúpite, či nie sú vo vozidle prítomné osoby.
UPOZORNENIE
V prípade, že sa vybije batéria kľúča s diaľ-
kovým ovládaním, zariadenie je vypnuteľné
jedine prostredníctvom použitia kovovej vložky kľú-
ča na obidvoch západkach dverí, ako už bolo skôr
opísané: v takomto prípade zostane zariadenie ak-
tivované len na zadných dverách.
UPOZORNENIE

9
ŠTARTOVACIE ZARIADENIE
Kľúč sa dá otočiť do 3 rôznych polôh obr. 7:
❒STOP: motor vypnutý, kľúč sa dá vytiahnuť, riadenie za-
blokované. Niektoré elektrické zariadenia (napr. autorá-
dio, centrálne zamykanie…) môžu fungovať.
❒MAR: poloha jazdy. Všetky elektrické zariadenia môžu
fungovať.
❒AVV: naštartovanie motora (nestabilná poloha).
Zapaľovanie je vybavené bezpečnostným mechanizmom,
ktorý si vyžaduje v prípade neúspešného naštartovania mo-
tora vrátenie kľúča do polohy STOP ešte predtým, než bu-
de pokus o naštartovanie zopakovaný.
F0V0006mobr. 7
OBOZNAMENIE
SA S VOZIDLOM
BEZPE NOS
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
VNÚDZI
ÚDRŽBA
A STAROSTLIVOS
TECHNICKÉ
ÚDAJE
OBSAH
BLOKOVANIE RIADENIA
Aktivácia
So zariadením v polohe STOP vyberte kľúč a otočte vo-
lant, pokiaľ sa nezablokuje.
Deaktivácia
Zľahka pootočte volant, pokiaľ otáčate kľúč do polohy
MAR.
V prípade poškodenia štartovacieho zaria-
denia (napr. pri pokuse o krádež), nechaj-
te pred jazdou skontrolovať jeho prevádzku v Au-
torizovanom servise Fiat .
UPOZORNENIE

10
OBOZNÁMENIE
SA S VOZIDLOM
BEZPE NOS
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOS
TECHNICKÉ
ÚDAJE
OBSAH
Nikdy nevyťahujte kľúč, keď je vozidlo
v pohybe. Volant by sa automaticky za-
blokoval pri prvom stočení. To platí vždy, aj pri ťa-
haní vozidla.
UPOZORNENIE
V rámci popredajného dovybavovania vo-
zidla (napr. pri montáži imobilizéra) je prí-
sne zakázané upravovať riadenie alebo volanto-
vý hriadeľ spôsobom, ktorý by mohol spôsobiť
okrem zhoršenia výkonov systému a straty záruky
aj vážne bezpečnostné problémy a nesúlad s ho-
mologáciou vozidla.
UPOZORNENIE
Pri vystúpení z vozidla vždy vytiahnite
kľúč zo spínacej skrinky, aby ste sa vyhli
prípadom náhodného stlačenia ovládaní. Nikdy
nezabudnite zatiahnuť ručnú brzdu. Ak je vozid-
lo zaparkované na kopci, zaraďte prvý rýchlost-
ný stupeň, keď je vozidlo zaparkované z kopca,
zaraďte spiatočku. Nikdy nenechávajte deti vo
vozidle bez dozoru.
UPOZORNENIE

11
OBOZNAMENIE
SA S VOZIDLOM
BEZPE NOS
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
VNÚDZI
ÚDRŽBA
A STAROSTLIVOS
TECHNICKÉ
ÚDAJE
OBSAH

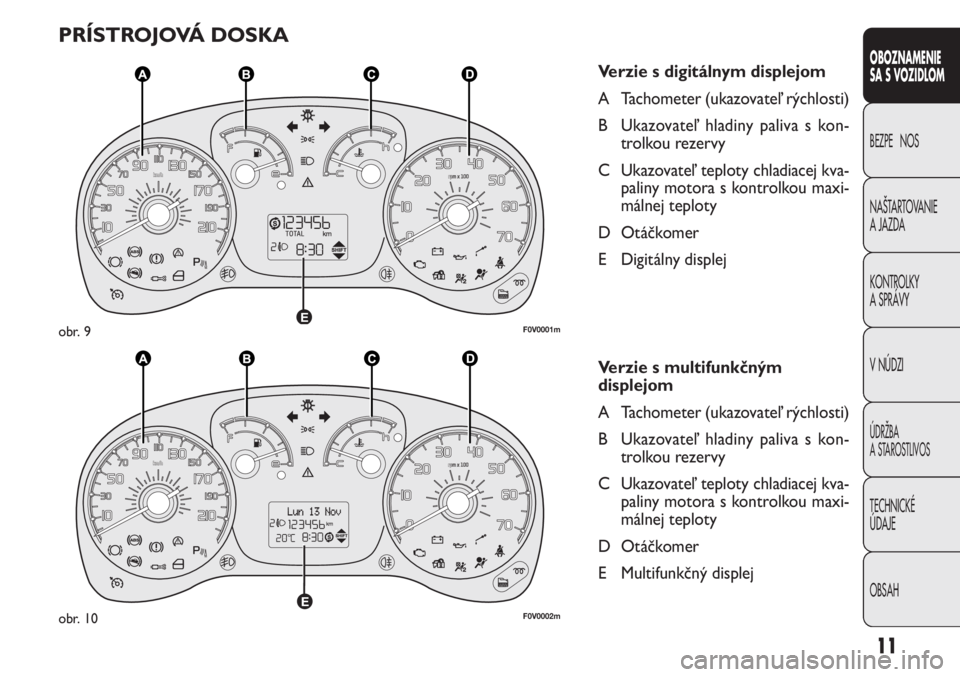

PRÍSTROJOVÁ DOSKA
Verzie s digitálnym displejom
A Tachometer (ukazovateľ rýchlosti)
B Ukazovateľ hladiny paliva s kon-
trolkou rezervy
C Ukazovateľ teploty chladiacej kva-
paliny motora s kontrolkou maxi-
málnej teploty
D Otáčkomer
E Digitálny displej
Verzie s multifunkčným
displejom
A Tachometer (ukazovateľ rýchlosti)
B Ukazovateľ hladiny paliva s kon-
trolkou rezervy
C Ukazovateľ teploty chladiacej kva-
paliny motora s kontrolkou maxi-
málnej teploty
D Otáčkomer
E Multifunkčný displej
F0V0001mobr. 9
F0V0002mobr. 10

12
OBOZNÁMENIE
SA S VOZIDLOM
BEZPE NOS
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOS
TECHNICKÉ
ÚDAJE
OBSAH
F0V0007mobr. 11F0V0008mobr. 12
OTÁČKOMER obr. 12
Otáčkomer podáva informácie o otáčkach motora za mi-
nútu.
UPOZORNENIE Systém kontroly elektronického vstre-
kovania zablokuje prísun paliva, keď je motor „pretáča-
ný“ s následnou stratou výkonu motora.
Ak je motor na minimálnych otáčkach, otáčkomer môže
ukazovať zvýšenie režimu postupne alebo náhle, podľa
situácie.
Takéto správanie sa je regulérne a nie je potrebné sa obá-
vať, nakoľko k tomu môže dôjsť napríklad pri zapnutí kli-
matizácie alebo elektroventilátora. V týchto prípadoch jem-
né zdvihnutie minimálneho režimu motora slúži na ochranu
stavu dobitia batérie.PALUBNÉ NÁSTROJE
Farba podsvietenia prístrojov a ich typológia sa môže me-
niť podľa verzií.
TACHOMETER obr. 11
Signalizuje rýchlosť vozidla.
