2013 CITROEN JUMPER MULTISPACE Upute Za Rukovanje (in Croatian)

9.107

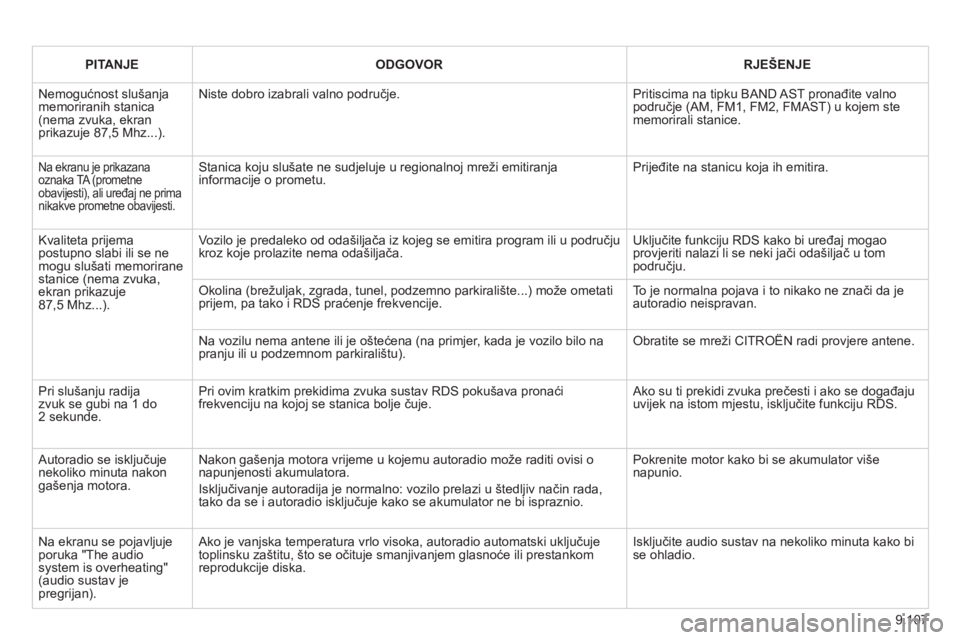

PITANJEODGOVORRJEŠENJE
Nemogućnost slušanja memoriranih stanica(nema zvuka, ekranprikazuje 87,5 Mhz...).
Niste dobro izabrali valno područje.
Pritiscima na tipku BAND AST pronađite valno područje (AM, FM1, FM2, FMAST) u kojem ste memorirali stanice.
Na ekranu je prikazana oznaka TA (prometneobavijesti), ali uređaj ne prima nikakve prometne obavijesti.
Stanica koju slušate ne sudjeluje u regionalnoj mreži emitiranjainformacije o prometu. Prijeđite na stanicu koja ih emitira.

Kvaliteta prijema postupno slabi ili se ne mogu slušati memoriranestanice (nema zvuka,ekran prikazuje 87,5 Mhz...).
Vozilo je predaleko od odašiljača iz kojeg se emitira program ili u područjukroz koje prolazite nema odašiljača.
Uključite funkciju RDS kako bi uređaj mogao provjeriti nalazi li se neki jači oda

9.108

15
7


Vanjština

LOKALIZIRANJ
E
10
VANJŠTINA


Čep, spremnik goriva 125-126
Prekid dovoda goriva, uspostavljanje
dovoda dizel goriva 126-127

Metlica brisača 146
Vanjski retrovizori 90
Bočni pokazivač smjera 139

Prednja svjetla, svjetla za maglu,
pokazivači smjera 45-47
Podešavanje visine svjetlosnog snopa
farova 47
Zamjena prednjih žarulja 137-139
Pranje farova 48, 121
Štitnik za snijeg 136

Prednja vrata 24-25
Bočna klizna vrata 25-26
Ključ 22
Otvaranje poklopca motora 117
Električna sigurnosna brava za djecu 2 6

Kočnice, pločice kočnica 93, 122
Naglo kočenje 95
ABS, REF 95
ASR, ESP 96
Gume, tlak 156
Stražnji ovjes 87-89
Vrata, poklopac prtljažnika 24-27
Mehaničko otključavanje 27
Dodatna oprema 116

Svjetlo registarske pločice 141
Dimenzije 150-153

Pribor za privremeni popravak gume 1 3 0
Rezervni kotač, dizalica,
zamjena kotača, alat 132-136

Napuhavanje guma, tlak 156
Daljinski upravljač 21-22
Zamjena baterije, reinicijalizacija 22
Ključ 22
Pokretanje 44
Centralno zaključavanje /
otključavanje 21, 24-25
Alarm 23-24

Vuča, podizanje 147
Kuka za vuču 114-115
Pomoć pri parkiranju 94
Stražnja svjetla,
pokazivači smjera 45-46, 139
Treće stop svjetlo 141
Zamjena stražnjih žarulja 137, 140

158


Vozačko mjesto



Podešavanje visine svjetlosnog
snopa farova 47
Elektropokretač, kontakt 44
Sklopka brisača 48-49
Automatski rad brisača 48
Pranje stakla / farova 48
Putno računalo Točka 9

Tempomat 50-52
Fiksni limitator brzine 52
Limitator brzine 53-55

Sklopke ispod obruča upravljača:


- NaviDrive Točka 9

- MyWay Točka 9

- Autoradio Točka 9

Sklopka svjetala 45-46
Automatsko paljenje svjetala 47
Prednja svjetla za maglu 46
Dnevna svjetla 46
VOZAČKO MJESTO


Otvaranje poklopca motora 117
Ručna kočnica 93

Električni podizači prozora,
električni retrovizori 90-92


Ploča s instrumentima, ekran, putomjeri 28-29
Žaruljice 30-35
Pokazivači, mjerač 36-39
Namještanje sata na ploči s
instrumentima 29
Reostat za podešavanje osvijetljenosti 3 9
Pokazivač promjene stupnja prijenosa 4 0

Dodatni tepisi 84


Podešavanje obruča upravljača 44
Zvučna signalizacija 95

15
9


Vozačko mjesto

LOKALIZIRANJ
E
10


Ekrani i prikazi Točka 9
Namještanje sata na ekranu Točka 9
Unutrašnji retrovizor 91
Daljinsko plaćanje cestarine, parkiranja 8 4
Ogledalo za nadzor djece 91
Stropna svjetla 83, 139
Žaruljica na gornjem pretincu 28
Grijači sjedala 69
Stražnja ventilacija 64, 65-66

Osigurači u armaturnoj ploči na desnoj strani 143
Isključivanje zračnog jastuka suvozača 105
Tipke


- centralno zaključavanje 24-25

- alarm 23-24

-
električna sigurnosna brava za djecu 26

- pomoć pri parkiranju 94

- ASR, ESP 96


Tehnologija u vozilu Točka 9


-
Poziv u pomoć i poziv za pomoć na cesti

- NaviDrive

- MyWay

- Autoradio


Mjenjač 40-43
Četiri žmigavca 93

Grijanje, prozračivanje


- ručno upravljanje ventilacijom 56-57

- klima uređaj A/C 56

- strujanje unutrašnjeg zraka 57
Klima uređaj sa zasebnim
podešavanjem 58-60
Odleđivanje, odmagljivanje 62-63
Dodatno grijanje 65-66

Oprema u kabini 80-82


- pretinac za rukavice,

- pretinac iznad vjetrobrana,

- pepeljara,

- zaslon za sunce,

- utičnica 12 V,

- mjesto za odlaganje potvrda,
kartica,

- pretinac za sitne predmete.

160

Unutrašnjost



Oprema u stražnjem dijelu 84-86


- prsteni za učvršćenje tereta,

- prekrivač prtljage,

- kukica za vješalicu i za pričvršćenje
mreže,

- mrežica na klupi,

- rukohvat,

- držač čaše,

- utičnica 12 V,

- pretinac za sitne predmete.

Pribor za privremeni popravak gume 1 3 0
Rezervni kotač, dizalica,
zamjena kotača, alat 132-136
Stražnji ovjes 87-89
Prednji i bočni zračni jastuci,
zračne zavjese 102-105
Isključivanje zračnog jastuka suvozača 105

Ručna, parkirna kočnica 93
Otvaranje poklopca motora 117

Akumulator, punjenje, pokretanje 128
Osigurači u kabini 144
Prednja sjedala, podešavanja,
naslon za glavu 68-69
Prednja klupa s 2 mjesta 70-71
Sigurnosni pojasi 99-100

Stražnja ventilacija 64


Dječje sjedalice 106-113
Priključci ISOFIX 108-110
Stražnja bočna stakla 91

UNUTRAŠNJOST


Stražnja sjedala, stražnje klupe 72-78
Razmještaj sjedala, klupa 79

Stražnje stropno svjetlo 83
Zamjena žarulje stropnog svjetla 139

Dodatna oprema 116

Unutrašnji retrovizor 91
Daljinsko plaćanje cestarine, parkiranja 8 4
Prednje stropno svjetlo 83
Zamjena žarulje stropnog svjetla 139

16
1


Karakteristike - održavanje

LOKALIZIRANJ
E
10

KARAKTERISTIKE - ODRŽAVANJE


Elementi identifikacije, serijski broj,
boja, gume 156

Osigurači u prostoru motora 145

Pranje stakla / farova, razina tekućina 1 2 1

Žarulje, svjetla,
zamjena žarulja 137-141
Provjere 122-123


- akumulator,

- mjenjač,

- pročistač s ugljenom / pročistač u
kabini,

- pročistač ulja,

- pročistač čestica,

- ručna kočnica,

- pločice kočnica,

- bubnjevi, diskovi kočnica.
Pročišćavanje (EOBD) 37


Ispuštanje vode iz pročistača dizel goriva 123

Prostor motora


- dizel 118

- benzinski 119
Prekid dovoda goriva, uspostavljanje
dovoda dizel goriva 126-127
Karakteristike motora 155
Dimenzije 150-153
Mase 154
Tipovi, varijante, verzije 162
Otvaranje poklopca motora,
potporna šipka 117
Razine 120-121


- aditiv za dizel gorivo,

- motorno ulje,

- tekućina servo upravljača,

- tekućina za kočnice,

- rashladna tekućina motora.

- tekućina za pranje stakala i farova.


Vuča, podizanje 147-148
Vučna opterećenja 154

Žaruljice 30-35

Zamjena metlice brisača 146

162
Tipovi, varijante, izvedbe
Pogledajte podatke u prometnoj dozvoli.
U ovoj tablici prikazani su tipovi, varijante i verzije benzinskih i dizel motora.
TIP, VARIJANTA, VERZIJA

Vozilo
X

Oblik karoserije
X*____/_
Najviše 6 mjesta, kratki L1
XA____/_
Najviše 6 mjesta, dugi L2
XB____/_
Najviše 9 mjesta, kratki L1
XC____/_
Najviše 9 mjesta, dugi L2
XD____/_
8-9 mjesta, dugi L2
XE____/_

Motori
X_***_/_

Dizel
1.6 HDi 90
X_9HU_/_
2.0 HDi 120
X_RHK_/_
2.0 HDi 120 uz FAP
X_RHG_/_
2.0 HDi 136 uz FAP
X_RHR_/_
2.0 HDi 163 uz FAP
-

Benzinski
2.0 ESS 140
X_RFH_/_

Verzije
X____*/_
Kôd verzije je kombinacija koju određuje tip ručnog mjenjača i pridružena razina pročišćavanja.

Ručni mjenjač
5 brzina
X____*/_
6 brzina
X____*/_

Varijante
X_____/*
Kôd varijante je određen prema odobrenim parametrima u proizvodnji vozila.
