2013 CITROEN DS5 Libretti Di Uso E manutenzione (in Italian)

207
Informazioni pratiche

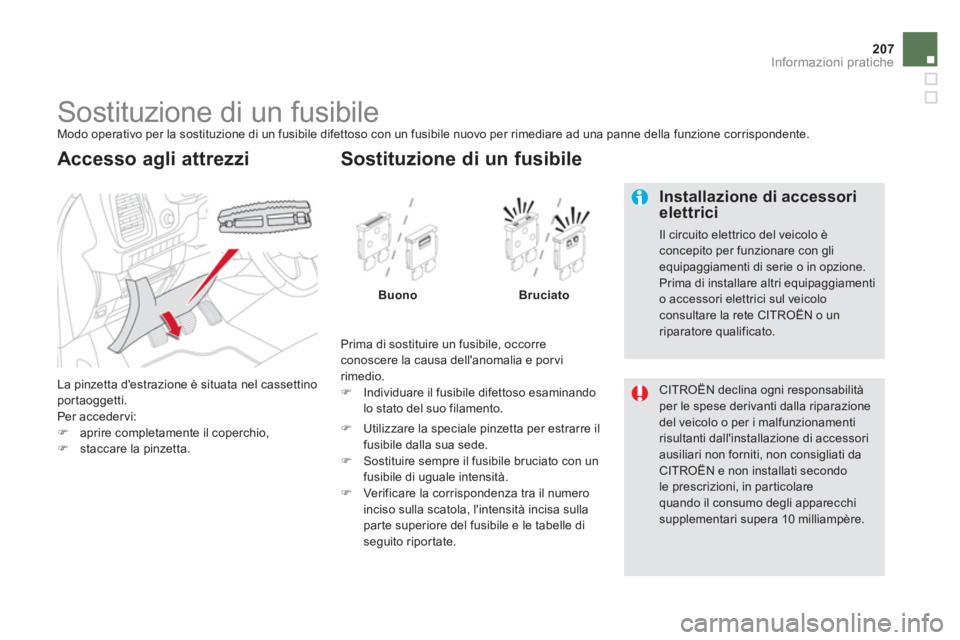

Sostituzione di un fusibile
Modo operativo per la sostituzione di un fusibile difettoso con un fusibile nuovo per rimediare ad una panne della funzione corrispondente.
La
pinzetta d'estrazione è situata nel cassettinoportaoggetti.
Per accedervi:)aprire completamente il coperchio,)staccare la pinzetta.



Accesso agli attrezzi
Prima di sostituire un fusibile, occorre conoscere la causa dell'anomalia e por virimedio.)
Individuare il fusibile difettoso esaminandolo stato del suo filamento.
Sostituzione di un fusibile
BuonoBruciato
)
Utilizzare la speciale pinzetta per estrarre il
f
usibile dalla sua sede. ) Sostituire sempre il fusibile bruciato con unfusibile di uguale intensità.)
Ver ificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
parte superiore del fusibile e le tabelle diseguito riportate.


CITROËN declina ogni responsabilitàper le spese derivanti dalla riparazionedel veicolo o per i malfunzionamentirisultanti dall'installazione di accessori ausiliari non forniti, non consigliati daCITROËN e non installati secondole prescrizioni, in par ticolarequando il consumo degli apparecchisupplementari supera 10 milliampère.



Installazione di accessori elettrici

Il circuito elettrico del veicolo èconcepito per funzionare con gliequipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamentio accessori elettrici sul veicoloconsultare la rete CITROËN o unriparatore qualificato.

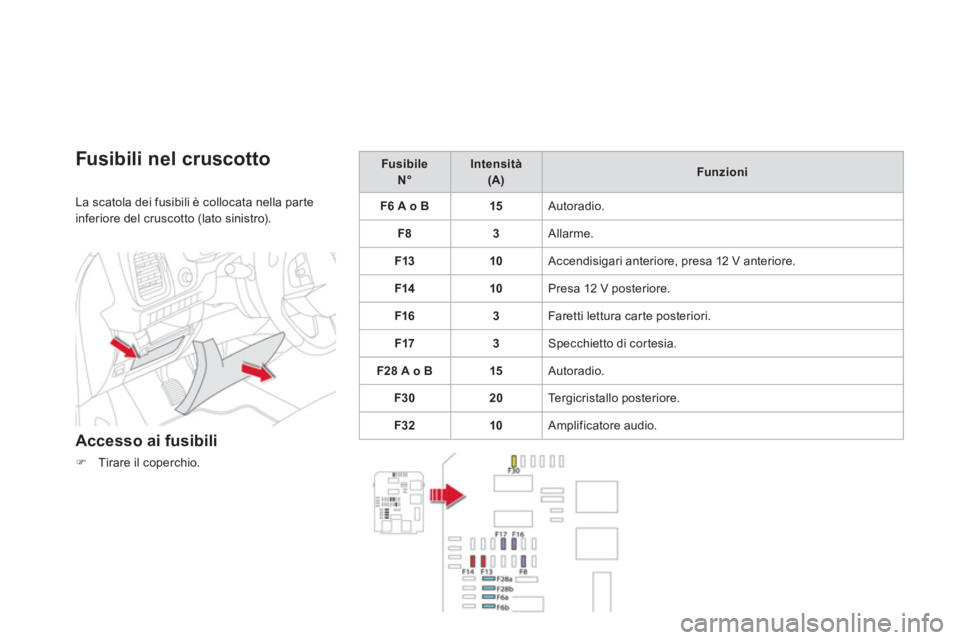

Fusibili nel cruscotto
La scatola dei fusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
)Tirare il coperchio.

Fusibile
N°


Intensità(A)
Funzioni
F6 A o B15
Autoradio.
F8
3 Allarme.
F13
10 Accendisigari anteriore, presa 12 V anteriore.
F14
10 Presa 12 V posteriore.
F1
63 Faretti lettura car te posteriori.
F173 Specchietto di cor tesia.
F28 A o
B15 Autoradio.
F3
020
Te rgicristallo posteriore.
F32
10 Amplificatore audio.

209Informazioni pratiche

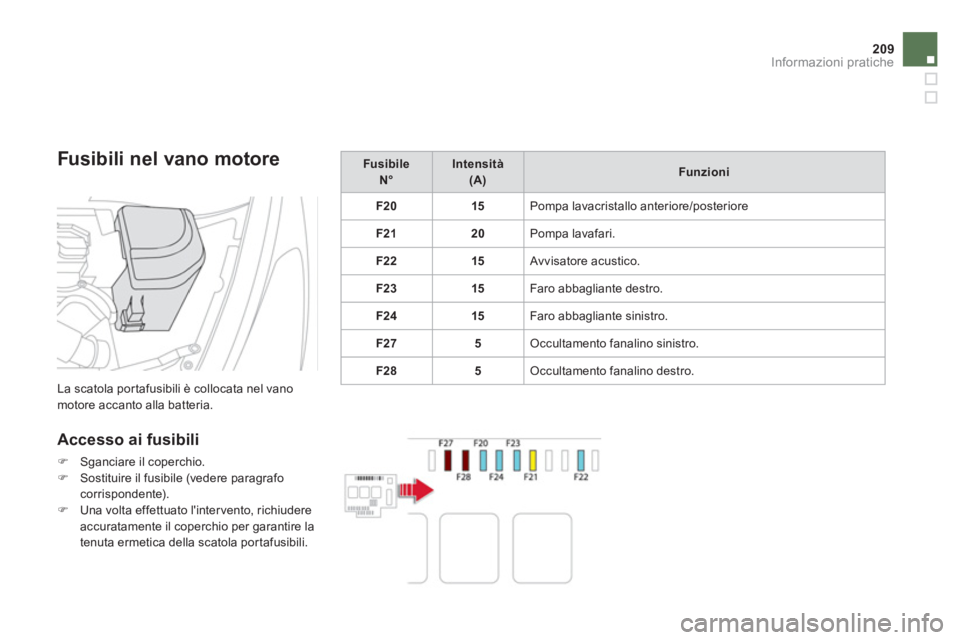

Fusibili nel vano motore

La scatola portafusibili è collocata nel vanomotore accanto alla batteria.


Accesso ai fusibili
)Sganciare il coperchio.)Sostituire il fusibile (vedere paragrafocorrispondente).)Una volta effettuato l'intervento, richiudere accuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili.




Fusibile
N°


Intensità(A)Funzioni
F20 15
Pompa lavacristallo anteriore/posteriore
F2120
Pompa lavafari.
F2215
Av visatore acustico.
F2
315 Faro abbagliante destro.
F2
415 Faro abbagliante sinistro.
F275 Occultamento fanalino sinistro.
F2
85 Occultamento fanalino destro.

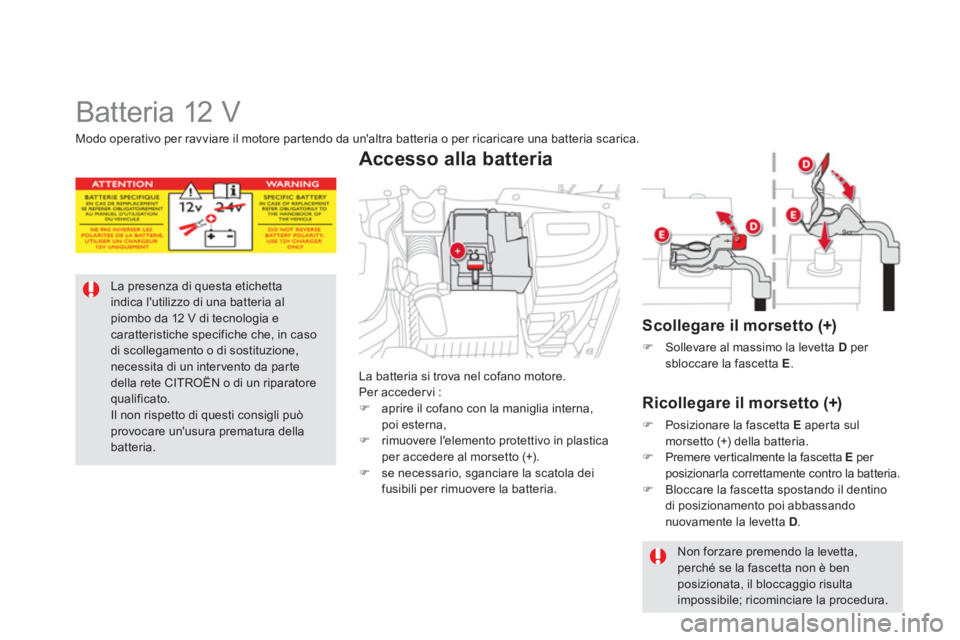

Batteria 12 V
La presenza di questa etichettaindica l'utilizzo di una batteria alpiombo da 12 V di tecnologia ecaratteristiche specifiche che, in caso di scollegamento o di sostituzione, necessita di un intervento da par te della rete CITROËN o di un riparatorequalificato.
Il non rispetto di questi consigli può provocare un'usura prematura dellabatteria. L
a batteria si trova nel cofano motore.
Per acceder vi : )
aprire il cofano con la maniglia interna,
poi esterna,
) rimuovere l'elemento protettivo in plastica
per accedere al morsetto (+). ) se necessario, sganciare la scatola deifusibili per rimuovere la batteria.

Accesso alla batteria



Scollegare il morsetto (+)
)Sollevare al massimo la levetta Dper sbloccare la fascetta E
.



Ricollegare il morsetto (+)
)Posizionare la fascetta E
aper ta sul
morsetto (+) della batteria.)
Premere verticalmente la fascetta E
per posizionarla correttamente contro la batteria. )Bloccare la fascetta spostando il dentino di posizionamento poi abbassando nuovamente la levetta D.

Non forzare premendo la levetta,perché se la fascetta non è benposizionata, il bloccaggio risulta impossibile; ricominciare la procedura.
Modo operativo per ravviare il motore partendo da un'altra batteria o per ricaricare una batteria scarica.

211Informazioni pratiche
Dopo il rimontaggio della batteria,lo Stop & Start sarà attivo solo dopo alcune ore, in funzione delle condizioniclimatiche e dello stato di carica dellabatteria (fino a circa 8 ore).

La ricarica della batteria in presenza di sistema Stop & Star t si effettua con labatteria collegata.

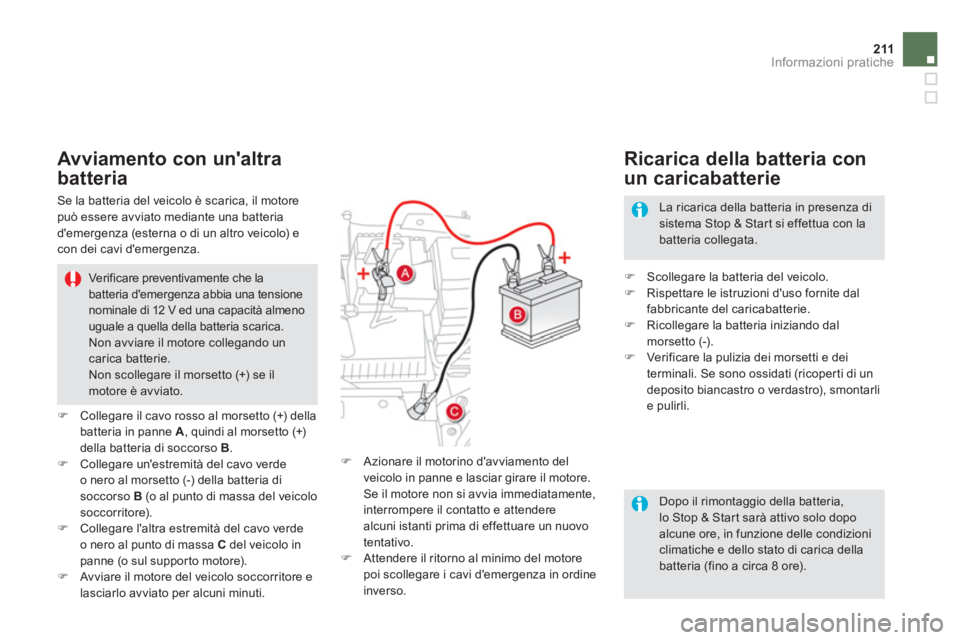

Avviamento con un'altra
batteria


Ver ificare preventivamente che la batteria d'emergenza abbia una tensionenominale di 12 V ed una capacità almenouguale a quella della batteria scarica.
Non avviare il motore collegando uncarica batterie.
Non scollegare il morsetto (+) se il motore è avviato.
)Collegare il cavo rosso al morsetto (+) della batteria in panne A
, quindi al morsetto (+) della batteria di soccorso B.)Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di soccorso B (o al punto di massa del veicolosoccorritore).)Collegare l'altra estremità del cavo verde
o nero al punto di massa C del veicolo in panne (o sul suppor to motore). )Avviare il motore del veicolo soccorritore elasciarlo avviato per alcuni minuti.
)
Azionare il motorino d'avviamento del
veicolo in panne e lasciar girare il motore.
Se il motore non si avvia immediatamente,
interrompere il contatto e attendere
alcuni istanti prima di effettuare un nuovo
t
entativo. ) Attendere il ritorno al minimo del motore
poi scollegare i cavi d'emergenza in ordine inverso.
) Scollegare la batteria del veicolo.)
Rispettare le istruzioni d'uso fornite dal fabbricante del caricabatterie. )
Ricollegare la batteria iniziando dalmorsetto (-).)
Verificare la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoper ti di un
deposito biancastro o verdastro), smontarlie pulirli.

Ricarica della batteria con
un caricabatterie

Se la batteria del veicolo è scarica, il motorepuò essere avviato mediante una batteria
d'emergenza (esterna o di un altro veicolo) econ dei cavi d'emergenza.

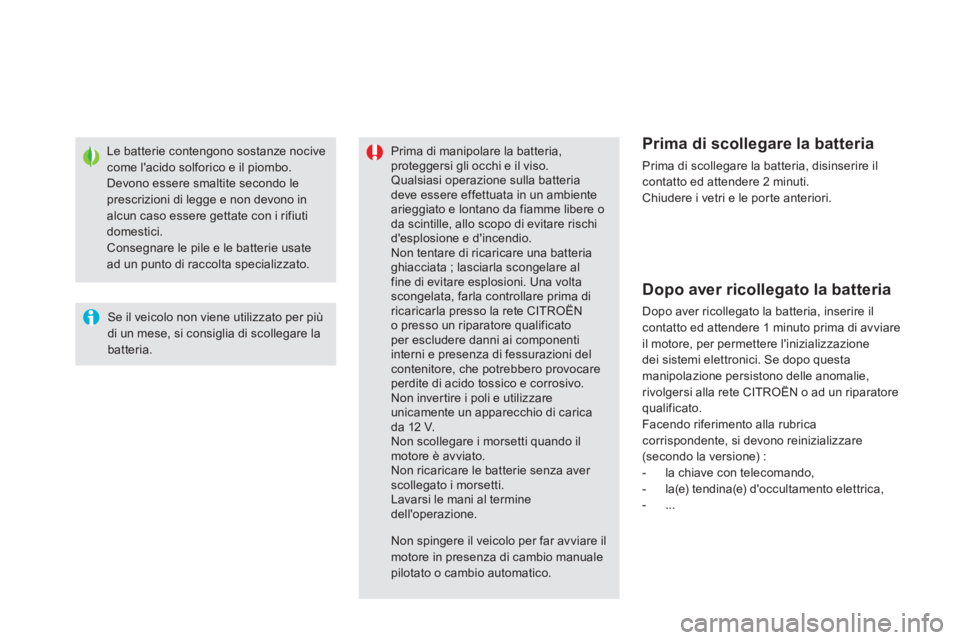

Le batterie contengono sostanze nocive come l'acido solforico e il piombo. Devono essere smaltite secondo le prescrizioni di legge e non devono in alcun caso essere gettate con i rifiuti
domestici. Consegnare le pile e le batterie usatead un punto di raccolta specializzato.
Se il veicolo non viene utilizzato per più di un mese, si consiglia di scollegare labatteria.
Non spingere il veicolo per far avviare ilmotore in presenza di cambio manuale pilotato o cambio automatico.

Prima di manipolare la batteria,proteggersi gli occhi e il viso. Qualsiasi operazione sulla batteria deve essere effettuata in un ambientearieggiato e lontano da fiamme libere oda scintille, allo scopo di evitare rischid'esplosione e d'incendio. Non tentare di ricaricare una batteriaghiacciata ; lasciarla scongelare alfine di evitare esplosioni. Una voltascongelata, farla controllare prima di ricaricarla presso la rete CITROËN o presso un riparatore qualificato per escludere danni ai componenti interni e presenza di fessurazioni delcontenitore, che potrebbero provocareperdite di acido tossico e corrosivo. Non inver tire i poli e utilizzareunicamente un apparecchio di carica da 12 V. Non scollegare i morsetti quando il motore è avviato. Non ricaricare le batterie senza aver scollegato i morsetti. Lavarsi le mani al termine dell'operazione.








Prima di scollegare la batteria

Prima di scollegare la batteria, disinserire ilcontatto ed attendere 2 minuti.
Chiudere i vetri e le porte anteriori.


Dopo aver ricollegato la batteria

Dopo aver ricollegato la batteria, inserire ilcontatto ed attendere 1 minuto prima di avviare il motore, per permettere l'inizializzazione
dei sistemi elettronici. Se dopo questamanipolazione persistono delle anomalie,
rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Facendo riferimento alla rubricacorrispondente, si devono reinizializzare (secondo la versione) :


- la chiave con telecomando,

- la(e) tendina(e) d'occultamento elettrica, - ...

213Informazioni pratiche

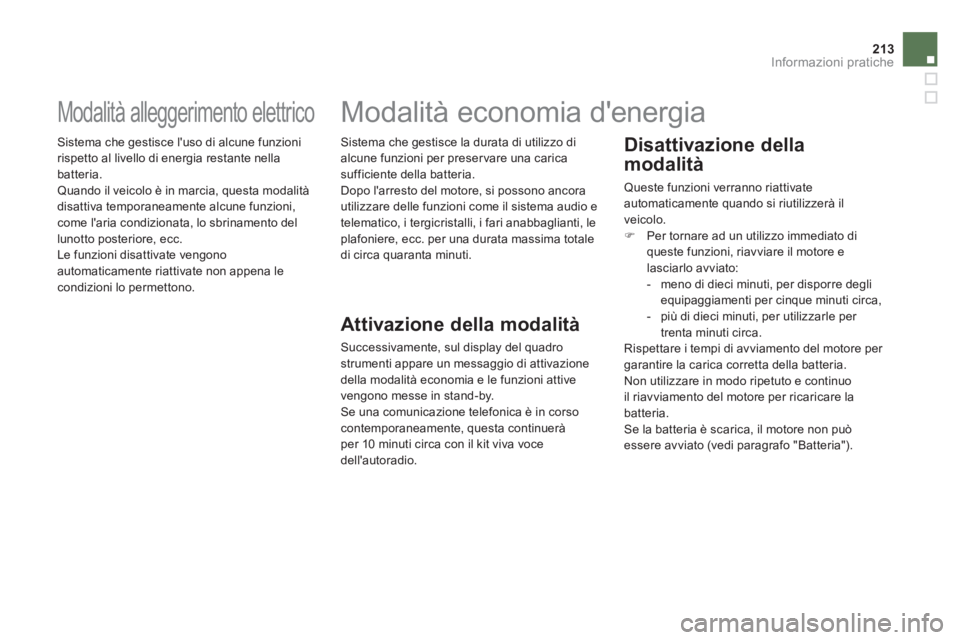

Modalità alleggerimento elettrico
Sistema che gestisce l'uso di alcune funzioni
rispetto al livello di energia restante nella
batteria.
Quando il veicolo è in marcia, questa modalità
disattiva temporaneamente alcune funzioni,
come l'aria condizionata, lo sbrinamento del
lunotto posteriore, ecc.
Le
funzioni disattivate vengono
automaticamente riattivate non appena lecondizioni lo permettono.
Sistema che gestisce la durata di utilizzo di
alcune funzioni per preser vare una carica sufficiente della batteria.
Dopo l'arresto del motore, si possono ancora
utilizzare delle funzioni come il sistema audio e
telematico, i tergicristalli, i fari anabbaglianti, le
plafoniere, ecc. per una durata massima totaledi circa quaranta minuti.








Modalità economia d'energia
Attivazione della modalità
Successivamente, sul display del quadro
strumenti appare un messaggio di attivazione della modalità economia e le funzioni attivevengono messe in stand-by. Se una comunicazione telefonica è in corsocontemporaneamente, questa continuerà per 10 minuti circa con il kit viva voce dell'autoradio.

Disattivazione della
modalità
Queste funzioni verranno riattivate
automaticamente quando si riutilizzerà il
v
eicolo. ) Per tornare ad un utilizzo immediato di
queste funzioni, riavviare il motore elasciarlo avviato:
- meno di dieci minuti, per disporre degli
equipaggiamenti per cinque minuti circa,
- più di dieci minuti, per utilizzarle per
trenta minuti circa.

Rispettare i tempi di avviamento del motore per garantire la carica corretta della batteria.
Non utilizzare in modo ripetuto e continuo il riavviamento del motore per ricaricare la batteria.
Se la batteria è scarica, il motore non può
essere avviato (vedi paragrafo "Batteria").

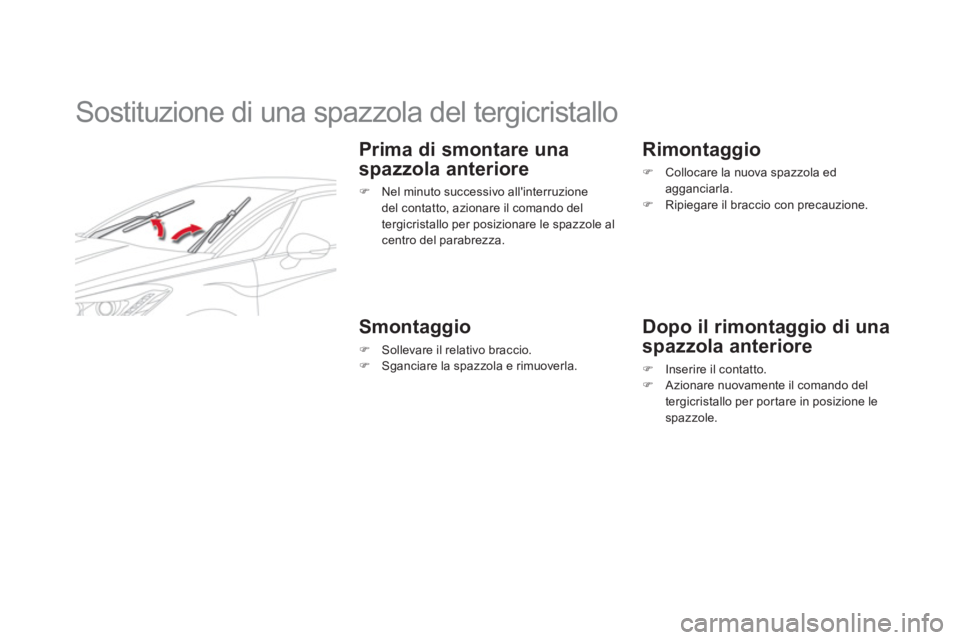

Sostituzione di una spazzola del tergicristallo


Prima di smontare una
s
pazzola anteriore
) Nel minuto successivo all'interruzione
del contatto, azionare il comando del
tergicristallo per posizionare le spazzole al centro del parabrezza.



Smontaggio
)
Sollevare il relativo braccio.)
Sganciare la spazzola e rimuoverla.

Rimontaggio
)Collocare la nuova spazzola ed agganciarla. )Ripiegare il braccio con precauzione.


Dopo il rimontaggio di una
s
pazzola anteriore
)Inserire il contatto. )Azionare nuovamente il comando deltergicristallo per portare in posizione le spazzole.
