2013 CITROEN C4 AIRCROSS Upute Za Rukovanje (in Croatian)

183
7
Praktične informacije

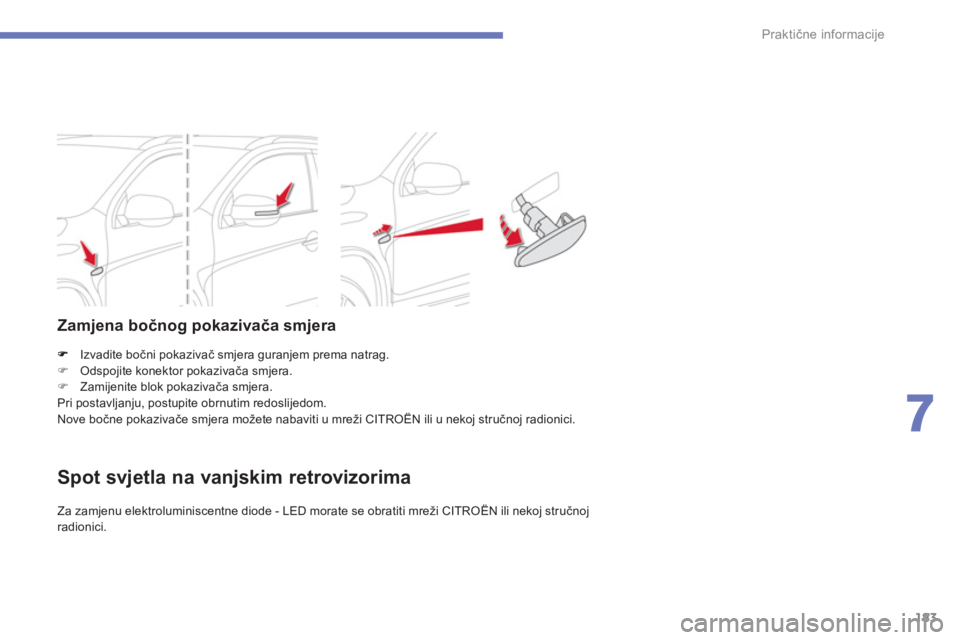

Izvadite bočni pokazivač smjera guranjem prema natrag.)Odspojite konektor pokazivača smjera.
)Zamijenite blok pokazivača smjera.
Pri postavljanju, postupite obrnutim redoslijedom.
Nove bočne pokazivače smjera možete nabaviti u mreži CITROËN ili u nekoj stručnoj radionici.
Zamjena bočnog pokazivača smjera
Spot svjetla na vanjskim retrovizorima

Za zamjenu elektroluminiscentne diode - LED morate se obratiti mreži CITROËN ili nekoj stručnojradionici.

184
Praktične informacije

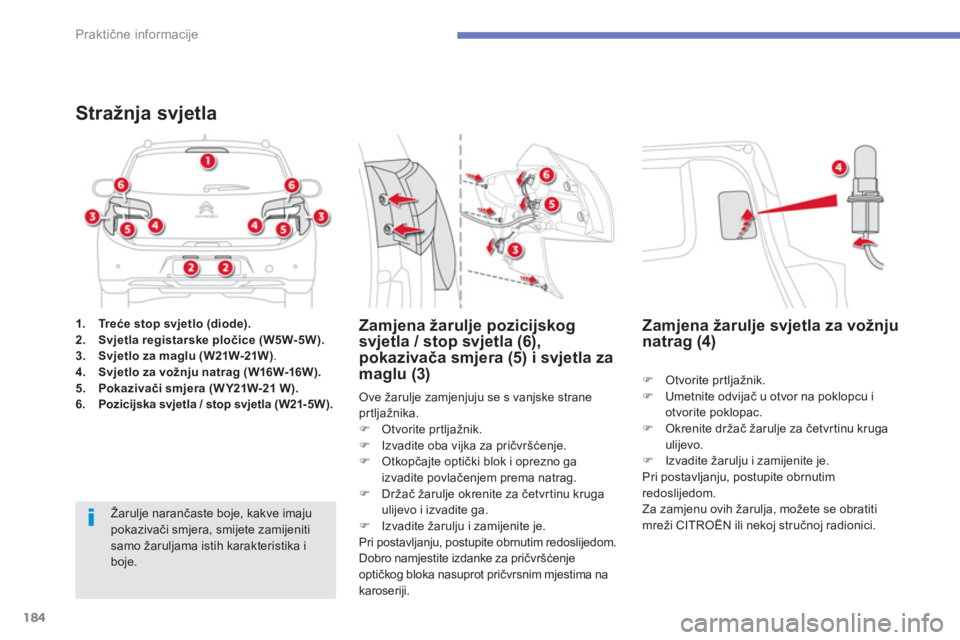

1.Treće stop svjetlo (diode).2.Svjetla registarske pločice (W5W-5W).3.Svjetlo za maglu (W21W-21W).4.Svjetlo za vožnju natrag (W16W-16W).5.Pokazivači smjera (W Y21W-21 W).6.Pozicijska svjetla / stop svjetla (W21-5W).
Stražnja svjetla

Žarulje narančaste boje, kakve imaju pokazivači smjera, smijete zamijeniti samo žaruljama istih karakteristika i boje.
Ove žarulje zamjenjuju se s vanjske strane
prtljažnika. ) Otvorite pr tljažnik.)
Izvadite oba vijka za pričvr

185
7
Praktične informacije

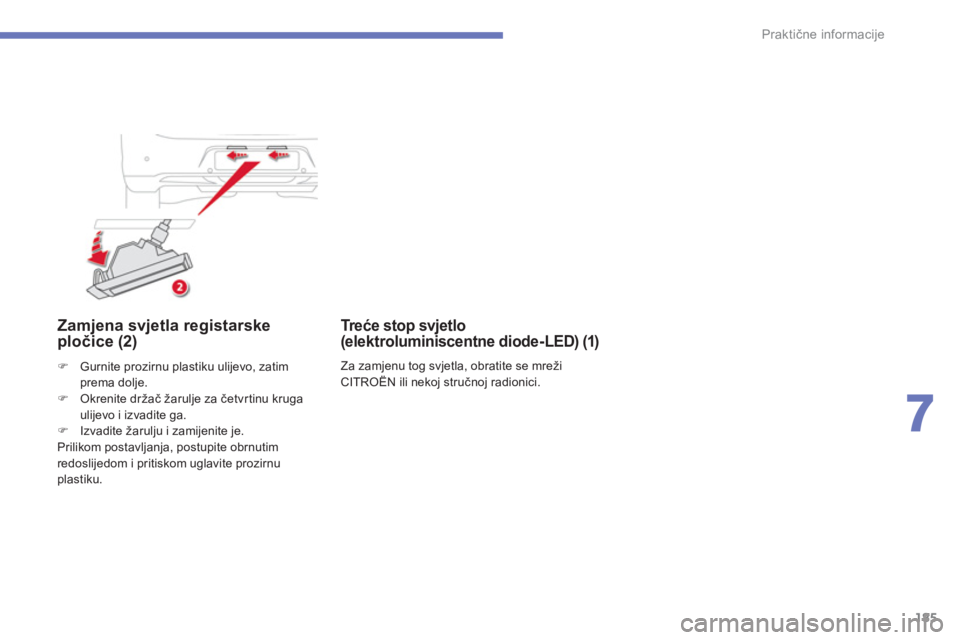

Zamjena svjetla registarske pločice (2)

)Gurnite prozirnu plastiku ulijevo, zatim prema dolje.)Okrenite držač žarulje za četvrtinu kruga
ulijevo i izvadite ga.)Izvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom i pritiskom uglavite prozirnu plastiku.
Treće stop svjetlo(elektroluminiscentne diode-LED) (1)
Za zamjenu tog svjetla, obratite se mreži
CITROËN ili nekoj stručnoj radionici.

186
Praktične informacije

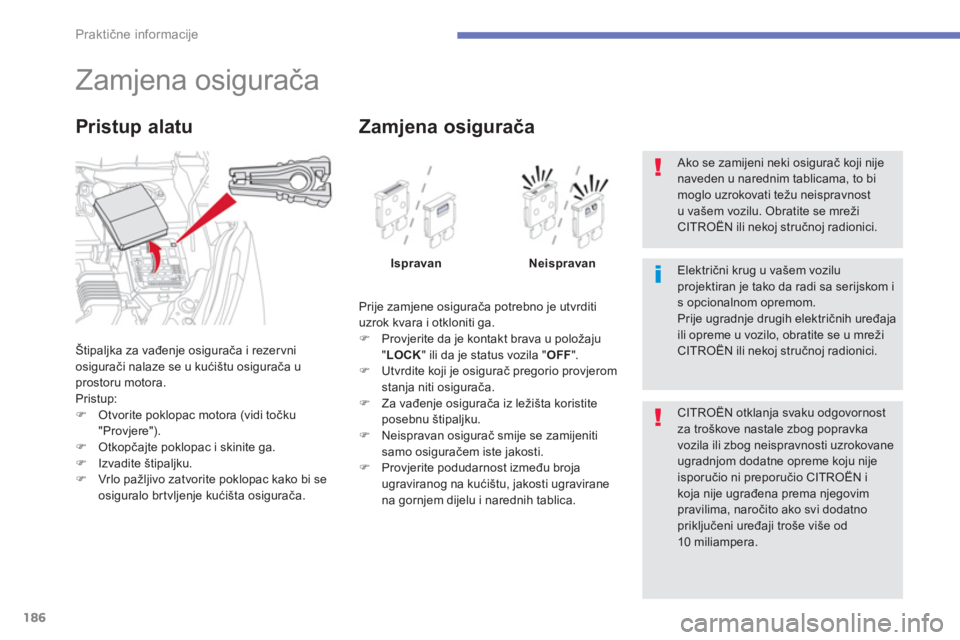

Zamjena osigurača
Štipaljka za vađenje osigurača i rezervni
osigurači nalaze se u kućištu osigurača uprostoru motora.
Pristup:
)Otvorite poklopac motora (vidi točku
"Provjere").)Otkopčajte poklopac i skinite ga. )Izvadite štipaljku. )Vrlo pažljivo zatvorite poklopac kako bi se
osiguralo br tvljenje kući

187
7
Praktične informacije

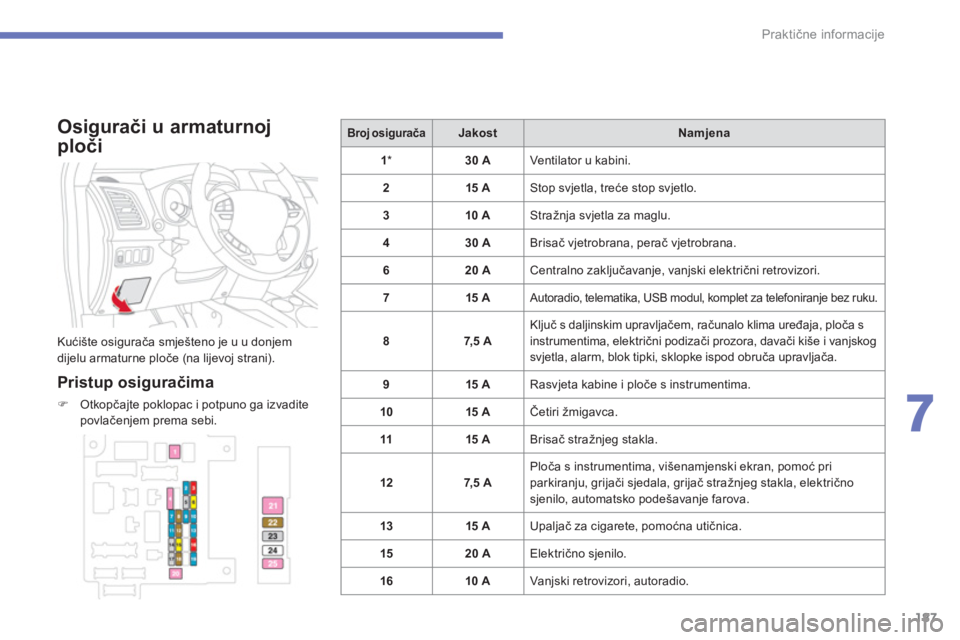

Osigurači u armaturnoj
ploči

Kućište osigurača smješteno je u u donjem
dijelu armaturne ploče (na lijevoj strani).


Pristup osiguračima
)Otkopčajte poklopac i potpuno ga izvaditepovlačenjem prema sebi.
Broj osiguračaJakostNamjena
1*30 A
Ventilator u kabini.
2 15 A
Stop svjetla, treće stop svjetlo.
310 A Stražnja svjetla za maglu.
430 A
Brisač vjetrobrana, perač vjetrobrana.
620 A
Centralno zaključavanje, vanjski električni retrovizori.
7 15 A
Autoradio, telematika, USB modul, komplet za telefoniranje bez ruku.
87, 5 A
Ključ s daljinskim upravljačem, računalo klima uređaja, ploča s
instrumentima, električni podizači prozora, davači kiše i vanjskog svjetla, alarm, blok tipki, sklopke ispod obruča upravljača.
915 A
Rasvjeta kabine i ploče s instrumentima.
1015 A
Četiri žmigavca.
1115 A
Brisač stra

188
Praktične informacije
* Jaki osigurači služe za dodatnu zaštitu električnih sustava. Zahvati na jakim osiguračimasmiju se obavljati samo u mreži CITROËN ili u nekoj stručnoj radionici.

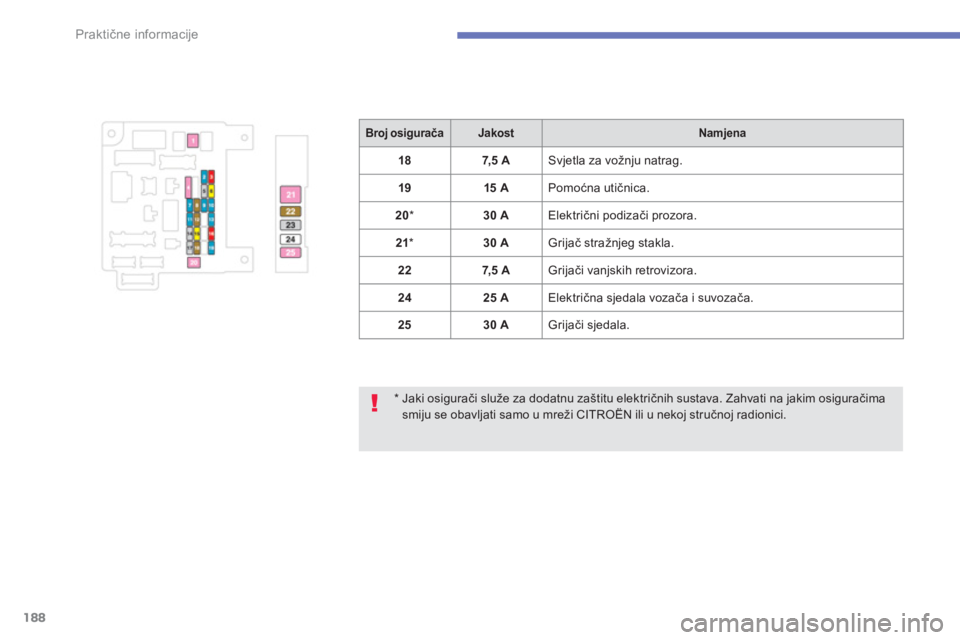

Broj osiguračaJakosttNamjena
187,5 A
Svjetla za vožnju natrag.
1
915 A
Pomoćna utičnica.
20*30 A
Električni podizači prozora.
21*30 A Grijač stražnjeg stakla.
227,5 A
Grijači vanjskih retrovizora.
2
425 A
Električna sjedala vozača i suvozača.
2
530 A Grijači sjedala.

189
7
Praktične informacije

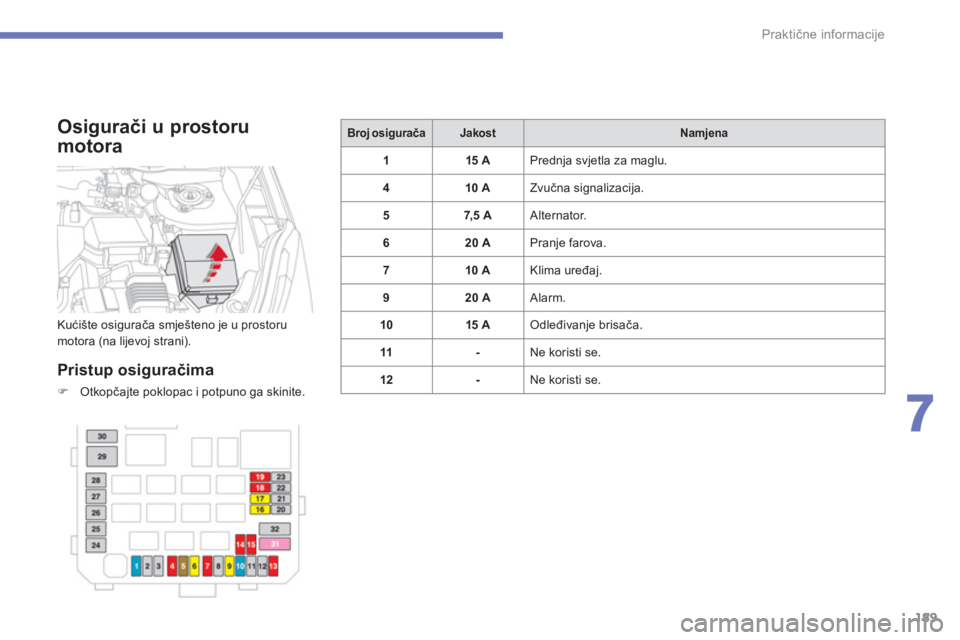

Osigurači u prostoru
motora


Pristup osiguračima
)Otkopčajte poklopac i potpuno ga skinite.
Broj osiguračaJakosttNamjena
115 A
Prednja svjetla za maglu.
410 A
Zvučna signalizacija.
57,5
A Alternator.
620 A Pranje farova.
7 10 A
Klima uređa
j.
920 A
Alarm.
1015 A Odleđivanje brisača.
11- Ne koristi se.
12-
Ne koristi se. Kućište osi
gurača smješteno je u prostorumotora (na lijevoj strani).

190
Praktične informacije

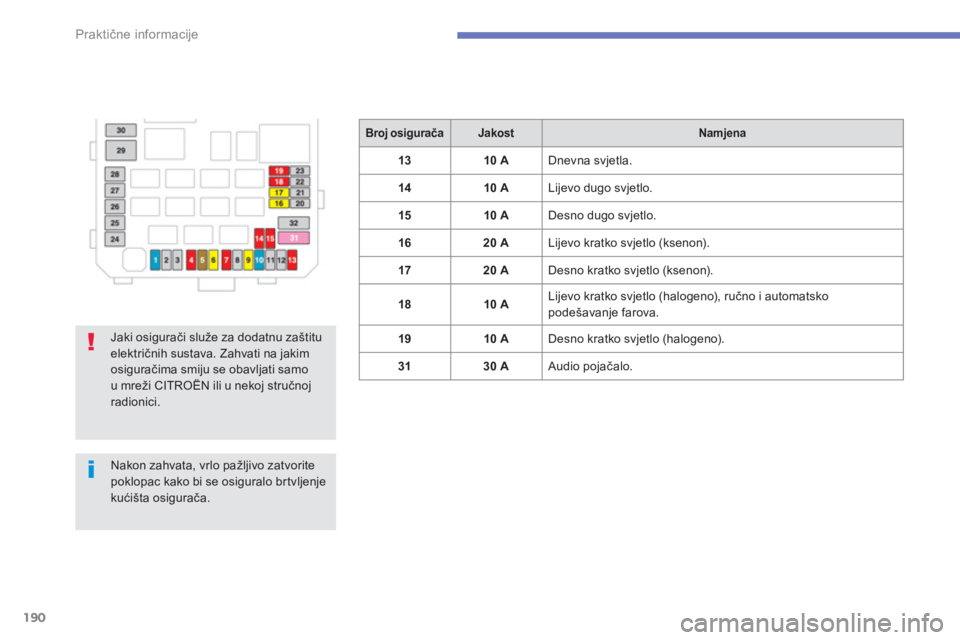

Broj osiguračaJakosttNamjena
1310 A
Dnevna svjetla.
14 10 A
Lijevo dugo svjetlo.
1510 A Desno dugo svjetlo.
1
620 A Lijevo kratko svjetlo (ksenon).
1
720 A Desno kratko svjetlo (ksenon).
1810 A Lijevo kratko svjetlo (halogeno), ručno i automatsko
podešavanje farova.
1
910 A
Desno kratko svjetlo (halogeno).
3130 A
Audio pojačalo.


Jaki osigurači služe za dodatnu zaštitu električnih sustava. Zahvati na jakim osiguračima smiju se obavljati samo u mre
