2013 CITROEN C4 AIRCROSS Upute Za Rukovanje (in Croatian)

111
4
Vožnja

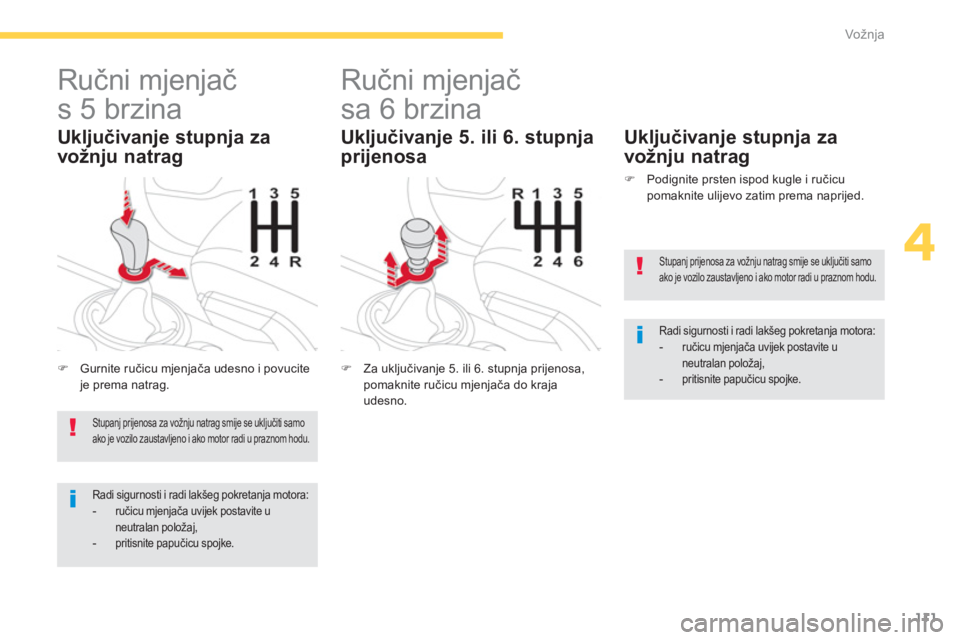

Ručni mjenjač
s 5 brzina
)Gurnite ručicu mjenjača udesno i povuciteje prema natrag.


Uključivanje stupnja za
vožn
ju natrag








Ručni mjenjač
sa 6 brzina
) Za uključivanje 5. ili 6. stupnja prijenosa,
pomaknite ručicu mjenjača do krajaudesno.



Uključivanje stupnja za
vožn
ju natrag
) Podignite prsten ispod kugle i ručicupomaknite ulijevo zatim prema naprijed.
Uključivanje 5. ili 6. stupnja
pri
jenosa
Stupanj prijenosa za vožnju natrag smije se uključiti samoako je vozilo zaustavljeno i ako motor radi u praznom hodu.

Radi sigurnosti i radi lakšeg pokretanja motora:

- ručicu mjenjača uvijek postavite uneutralan polo

112
Vožnja

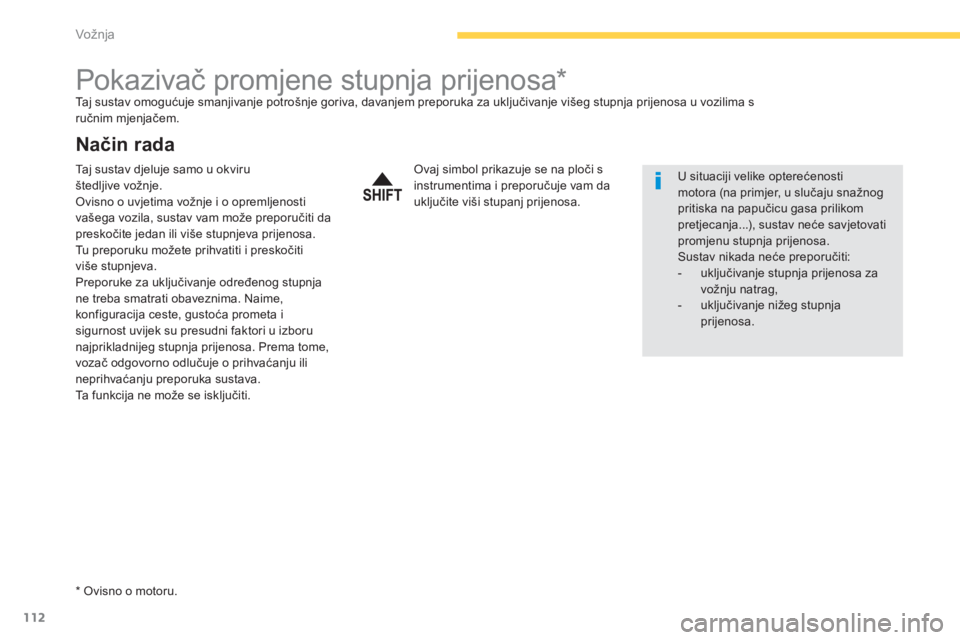

Pokazivač promjene stupnja prijenosa * Taj sustav omogućuje smanjivanje potro

113
4
Vožnja
Mjenjač može raditi na dva načina:


- automatizirani, u kojem mjenjač automatski
upravlja promjenama stupnjeva prijenosa,
bez intervencija vozača,

- ručni, u kojem vozač sekvencijalno mijenja stupnjeve prijenosa sklopkama ispod
obruča upravljača ili ručicom mjenjača.

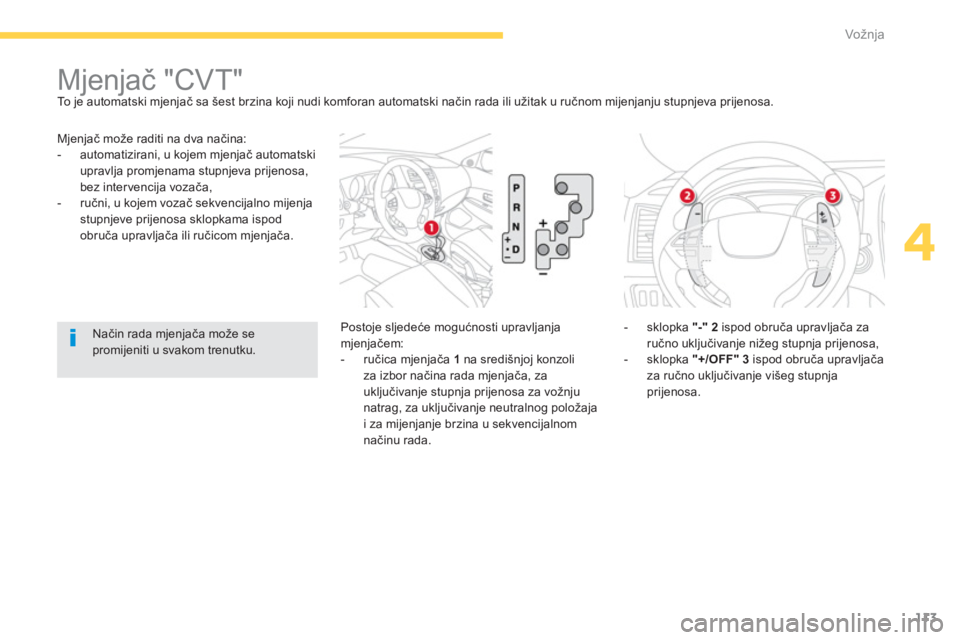

Mjenjač "CVT"
Postoje sljedeće mogućnosti upravljanja
mjenjačem:
- ručica mjenjača 1
na središnjoj konzoliza izbor načina rada mjenjača, za uključivanje stupnja prijenosa za vožnju
natrag, za uključivanje neutralnog položaja
i za mijenjanje brzina u sekvencijalnom
načinu rada.
- s
klopka "-"2
ispod obruča upravljača za
ručno uključivanje ni

114
Vožnja
Položaji ručice
mjenjača
P
: parking.
Zakočeno vozilo, uz pritegnutu ili otpuštenu parkirnu kočnicu.R: vožnja natrag.
Dok vozilo miruje, uz pritisnutu papučicu
kočnice, taj polo

115
4
Vožnja

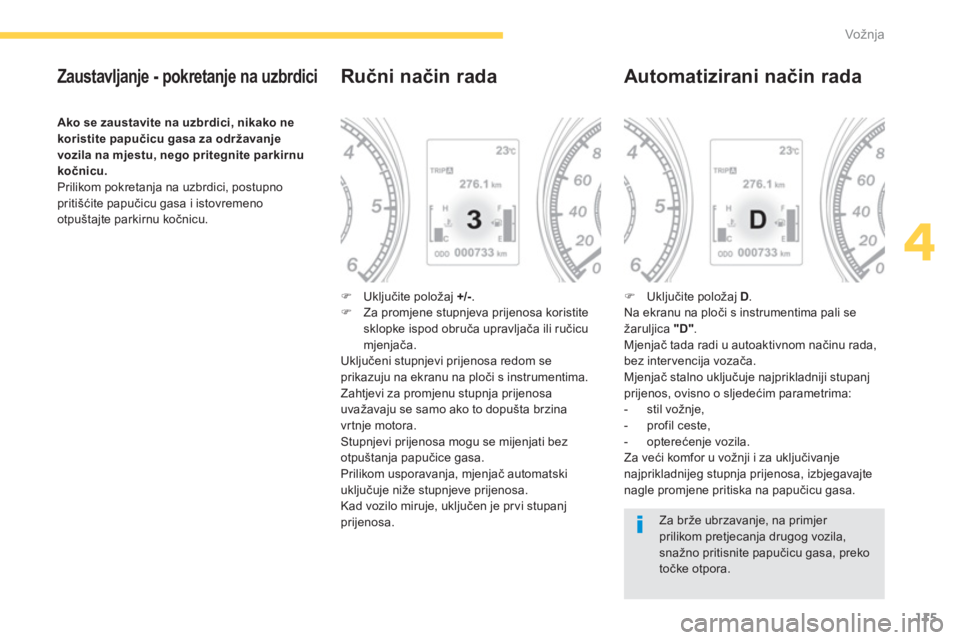

Zaustavljanje - pokretanje na uzbrdici
Ako se zaustavite na uzbrdici, nikako nekoristite papučicu gasa za održavanjevozila na mjestu, nego pritegnite parkirnukočnicu. Prilikom pokretanja na uzbrdici, postupno pritišćite papučicu gasa i istovremeno
otpu

116
Vožnja

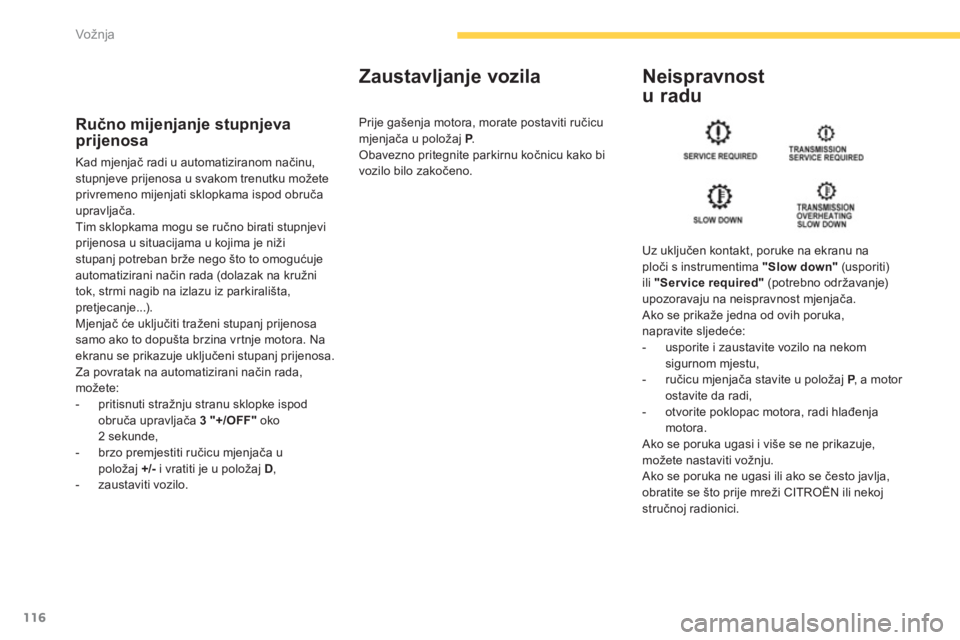

Ručno mijenjanje stupnjeva
prijenosa
Kad mjenjač radi u automatiziranom načinu, stupnjeve prijenosa u svakom trenutku možete privremeno mijenjati sklopkama ispod obruča
upravljača.
Tim sklopkama mogu se ručno birati stupnjevi prijenosa u situacijama u kojima je nižistupanj potreban brže nego što to omogućujeautomatizirani način rada (dolazak na kružni
tok, strmi nagib na izlazu iz parkirališta, pretjecanje...).
Mjenjač će uključiti traženi stupanj prijenosasamo ako to dopušta brzina vr tnje motora. Na ekranu se prikazuje uključeni stupanj prijenosa.
Za povratak na automatizirani način rada,
možete:
- pritisnuti stražnju stranu sklopke ispod
obruča upravljača 3"+/OFF"
oko
2 sekunde,
- brzo prem
jestiti ručicu mjenjača upoložaj +/-i vratiti je u položaj D
,
- zaustaviti vozilo.


Zaustavljanje vozila
Neispravnost
u radu

Uz uključen kontakt, poruke na ekranu naploči s instrumentima "Slow down"
(usporiti)ili"Service required"(potrebno održavanje)
upozoravaju na neispravnost mjenjača.
Ako se prikaže jedna od ovih poruka, napravite sljedeće:


- usporite i zaustavite vozilo na nekom sigurnom mjestu,

- ručicu mjenjača stavite u položaj P
, a motor Postavite da radi,

- otvorite poklopac motora, radi hlađenja motora.
Ako se poruka ugasi i više se ne prikazuje, možete nastaviti vožnju.
Ako se poruka ne ugasi ili ako se često javlja,
obratite se što prije mreži CITROËN ili nekojstručnoj radionici. Pri
je ga

117
4
Vožnja

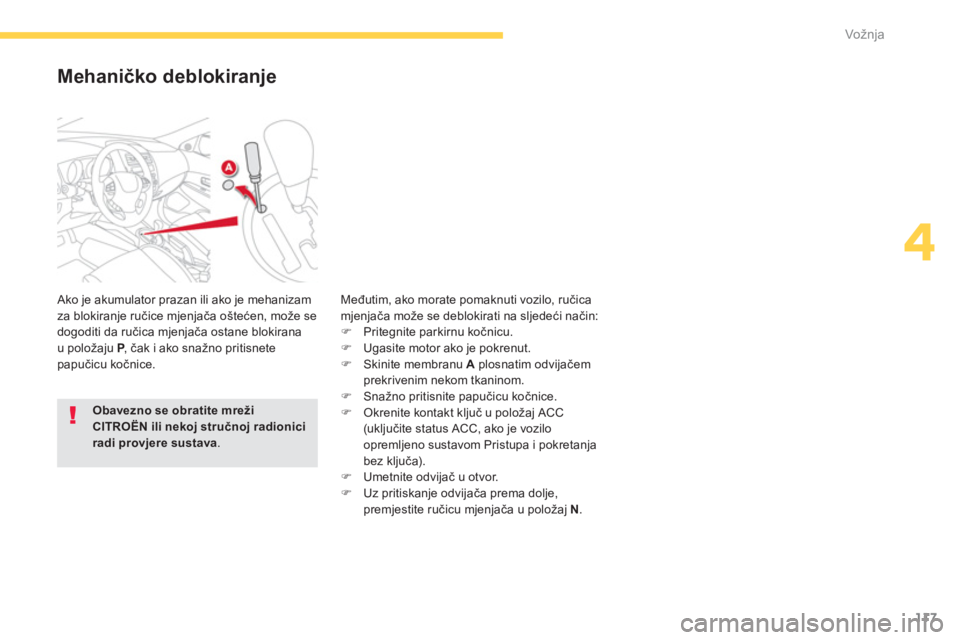

Mehaničko deblokiranje
Ako je akumulator prazan ili ako je mehanizam
za blokiranje ručice mjenjača oštećen, može se
dogoditi da ručica mjenjača ostane blokirana
u položaju P , čak i ako snažno pritisnetePpapučicu kočnice.Međutim, ako morate
pomaknuti vozilo, ručica
mjenjača može se deblokirati na sljedeći način:)
Pritegnite parkirnu kočnicu. )
Ugasite motor ako je pokrenut.)
Skinite membranu A
plosnatim odvijačem
prekrivenim nekom tkaninom.) Snažno pritisnite papučicu kočnice.)
Okrenite kontakt ključ u položaj ACC (uključite status ACC, ako je vozilo
opremljeno sustavom Pristupa i pokretanjabez ključa).)
Umetnite odvijač u otvor.)
Uz pritiskanje odvijača prema dolje,
premjestite ručicu mjenjača u položaj N.
Obavezno se obratite mreži CITROËN ili nekoj stručnoj radioniciradi provjere sustava.

118
Vožnja

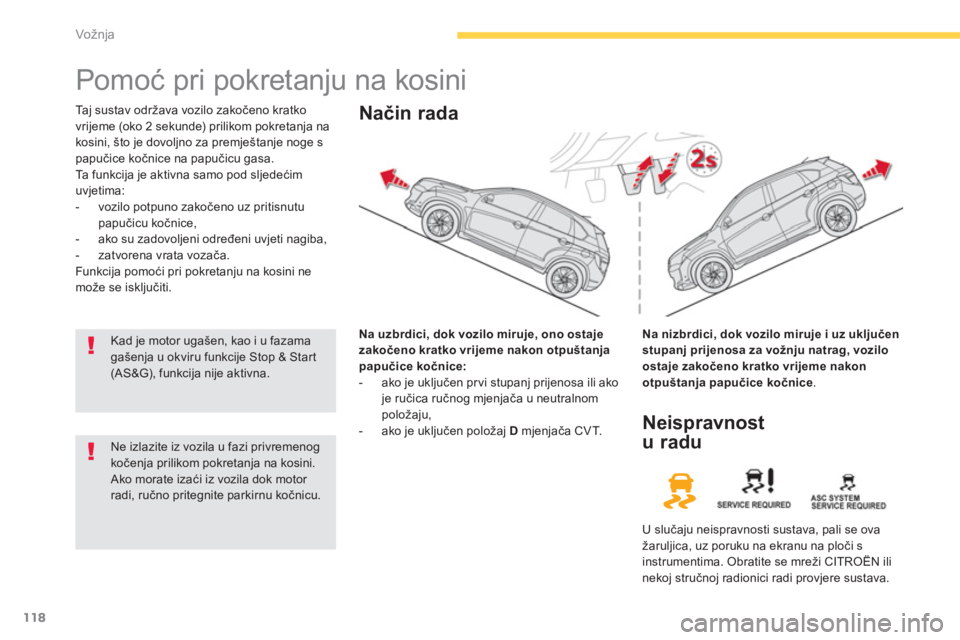

Pomoć pri pokretanju na kosini
Taj sustav održava vozilo zakočeno kratko
vrijeme (oko 2 sekunde) prilikom pokretanja na
kosini,
