2013 CITROEN C4 AIRCROSS Upute Za Rukovanje (in Croatian)

175
7
Praktične informacije
prtljažnika.
Ovisno o izvedbi vozila, rezervni kotač je normalnih dimenzija, čelični ili aluminijski;na nekim tržištima, rezervni kotač je tanji,predviđen za privremenu upotrebu.
Pristup do rezervno
g kotača opisan je u točki"Pristup alatu".
Pristup rezervnom kotaču
Vađenje kotača normalnih
dimenzija
)Odvrnite središnji vijak A . )Rezervni kotač podignite prema sebi sa
stražnje strane. )Izvadite kotač iz prtljažnika.



Spremanje kotača normalnihdimenzija
)
Postavite kotač u njegovo ležište. )
Postavite središnji vijak A
u sredinu kotača. )
Do kraja ga pritegnite, tako da kotač bude dobro učvr

176
Praktične informacije

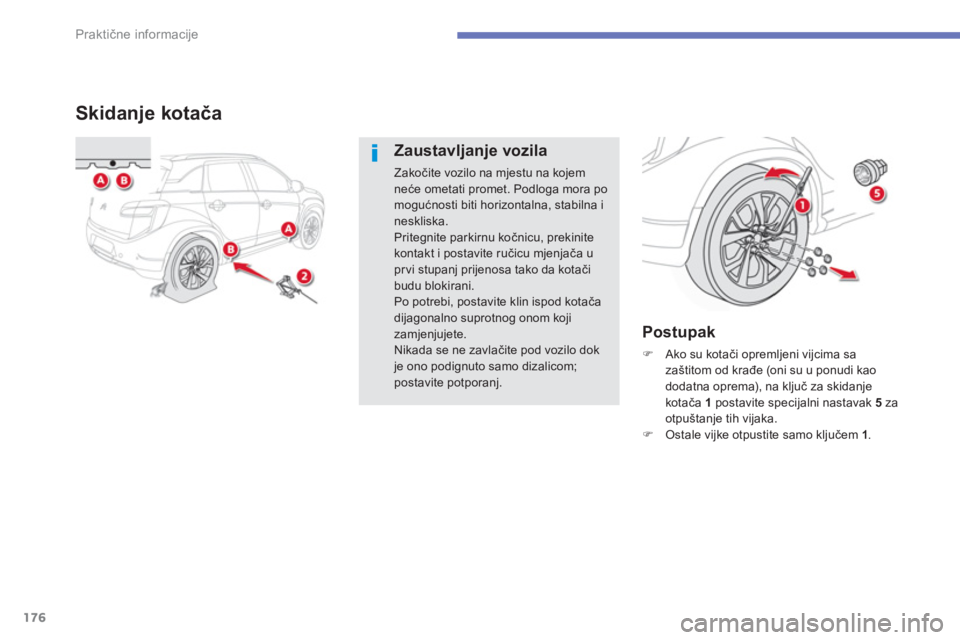

Skidanje kotača
Zaustavljanje vozila
Zakočite vozilo na mjestu na kojemneće ometati promet. Podloga mora pomogućnosti biti horizontalna, stabilna ineskliska.
Pritegnite parkirnu kočnicu, prekinitekontakt i postavite ručicu mjenjača uprvi stupanj prijenosa tako da kotačibudu blokirani. Po potrebi, postavite klin ispod kotača dijagonalno suprotnog onom kojizamjenjujete. Nikada se ne zavlačite pod vozilo dokje ono podignuto samo dizalicom; postavite potporanj.


Postupak
)Ako su kotači opremljeni vijcima sa
zaštitom od krađe (oni su u ponudi kao
dodatna oprema), na ključ za skidanje
kotača 1postavite specijalni nastavak 5zaotpuštanje tih vijaka. )Ostale vijke otpustite samo ključem 1.

177
7
Praktične informacije

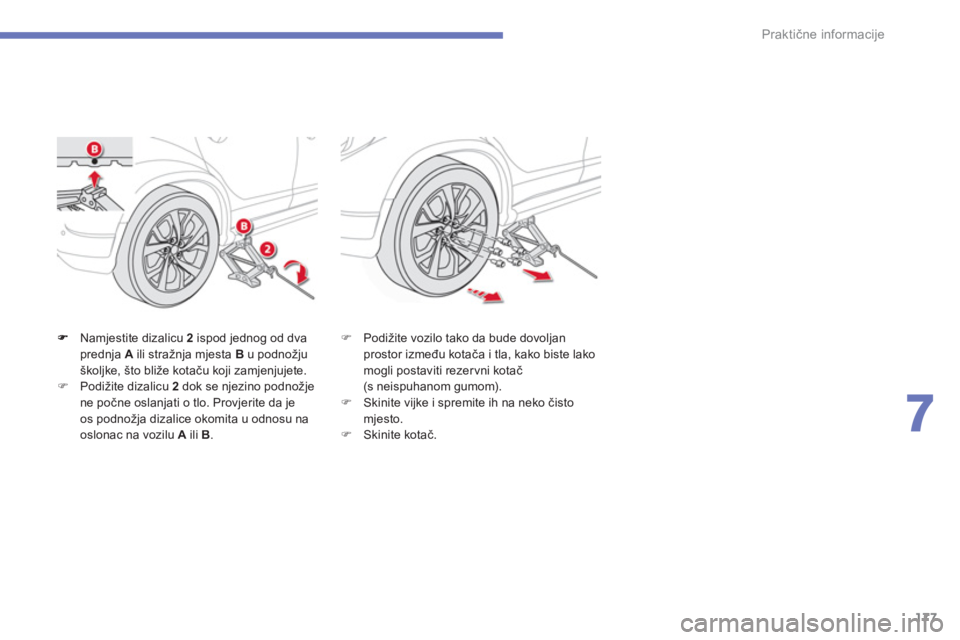

Namjestite dizalicu 2
ispod jednog od dva prednja Aili stražnja mjesta B
u podnožju školjke, što bliže kotaču koji zamjenjujete. )Podižite dizalicu 2dok se njezino podnožje ne počne oslanjati o tlo. Provjerite da je
os podnožja dizalice okomita u odnosu na
oslonac na vozilu AiliB.
) Podižite vozilo tako da bude dovoljan
prostor između kotača i tla, kako biste lako
mo
gli postaviti rezervni kotač(s neispuhanom gumom). )
Skinite vijke i spremite ih na neko čisto
mjesto.
) Skinite kotač.

178
Praktične informacije

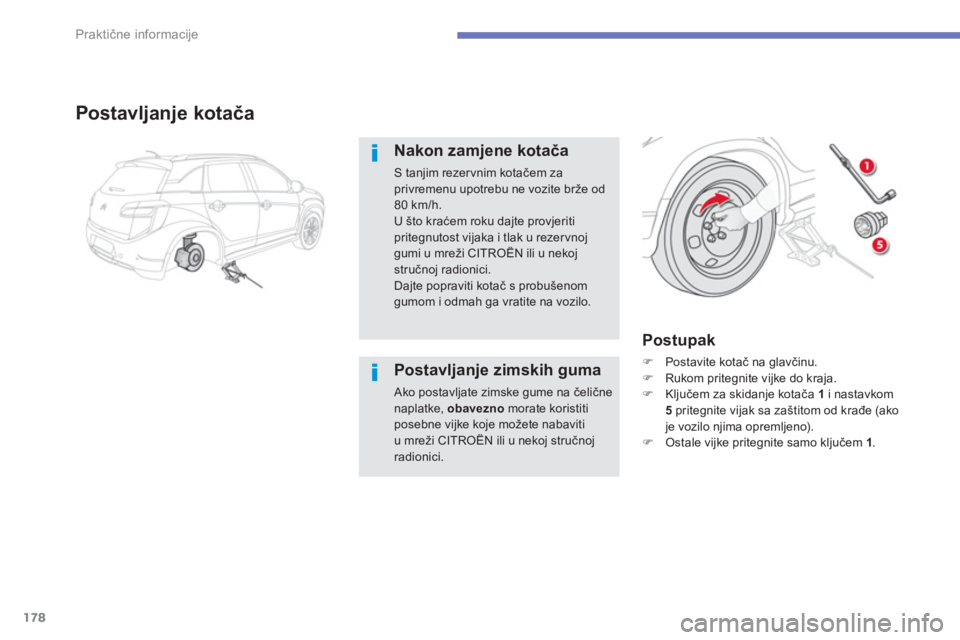

Postavljanje kotača
Nakon zamjene kotača
S tanjim rezervnim kotačem zaprivremenu upotrebu ne vozite brže od 80 km/h.U što kraćem roku dajte provjeriti
pritegnutost vijaka i tlak u rezervnojgumi u mreži CITROËN ili u nekojstručnoj radionici.Dajte popraviti kotač s probušenomgumom i odmah ga vratite na vozilo.

Postupak
)Postavite kotač na glavčinu. )Rukom pritegnite vijke do kraja. )Ključem za skidanje kotača 1i nastavkom 5
pritegnite vijak sa zaštitom od krađe (ako je vozilo njima opremljeno).
)Ostale vijke pritegnite samo ključem 1.
Postavljanje zimskih guma

Ako postavljate zimske gume na čeličnenaplatke, obavezno
morate koristiti posebne vijke koje možete nabavitiu mreži CITROËN ili u nekoj stručnoj radionici.

179
7
Praktične informacije

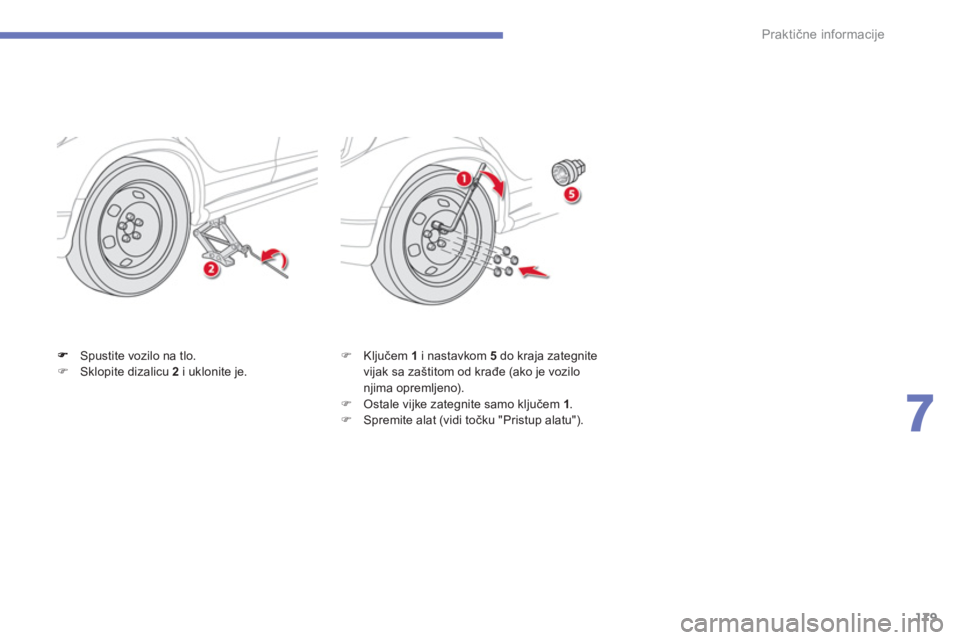

Spustite vozilo na tlo.)Sklopite dizalicu 2
i uklonite je. )
Ključem 1
i nastavkom 5do kraja zategnite
vijak sa zaštitom od krađe (ako je vozilo
njima opremljeno).) Ostale vijke zategnite samo ključem 1.)
Spremite alat (vidi točku "Pristup alatu").

180
Praktične informacije

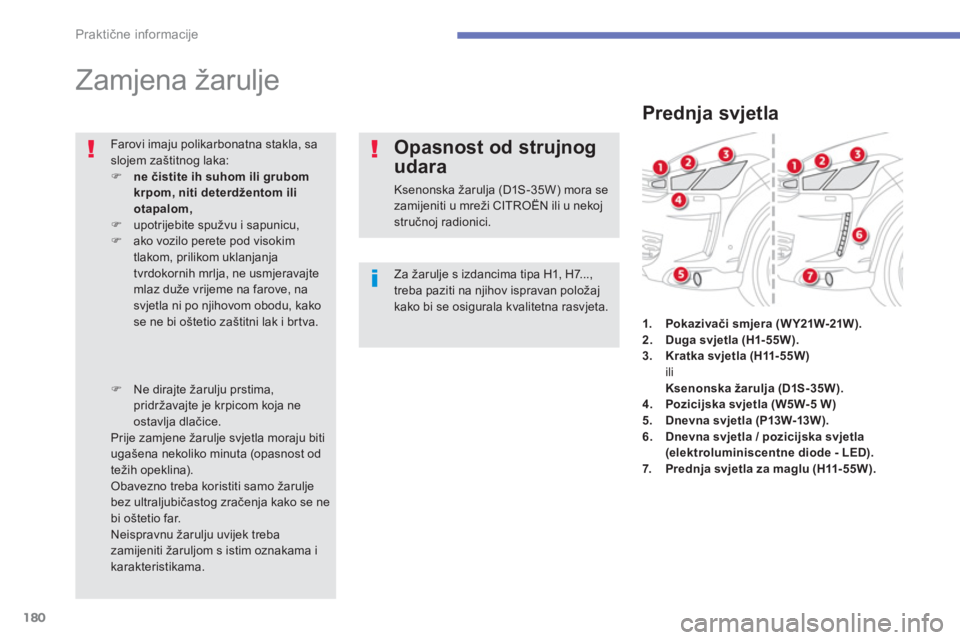

Zamjena žarulje
Za žarulje s izdancima tipa H1, H7..., treba paziti na njihov ispravan položaj kako bi se osigurala kvalitetna rasvjeta.

Farovi imaju polikarbonatna stakla, sa slojem zaštitnog laka:)ne čistite ih suhom ili grubomkrpom, niti deterdžentom iliotapalom,)upotrijebite spužvu i sapunicu, )ako vozilo perete pod visokimtlakom, prilikom uklanjanja tvrdokornih mrlja, ne usmjeravajtemlaz duže vrijeme na farove, na svjetla ni po njihovom obodu, kakose ne bi oštetio zaštitni lak i brtva.
)Ne dirajte žarulju prstima, pridržavajte je krpicom koja ne ostavlja dlačice. Prije zamjene žarulje svjetla moraju biti ugašena nekoliko minuta (opasnost odtežih opeklina). Obavezno treba koristiti samo žaruljebez ultraljubičastog zračenja kako se nebi oštetio far. Neispravnu žarulju uvijek trebazamijeniti žaruljom s istim oznakama i karakteristikama.
Opasnost od strujnog
udara
Ksenonska žarulja (D1S-35W) mora sezamijeniti u mreži CITROËN ili u nekoj stručnoj radionici.


Prednja svjetla
1.Pokazivači smjera(W Y21W-21W).2.Duga svjetla (H1- 55W).3.Kratka svjetla (H11- 55W) ili
Ksenonska žarulja (D1S-35W).4.Pozicijska svjetla (W5W-5 W)5.Dnevna svjetla (P13W-13W).6. Dnevna svjetla / pozicijska svjetla(elektroluminiscentne diode - LED).7.Prednja svjetla za maglu (H11- 55W).

181
7
Praktične informacije

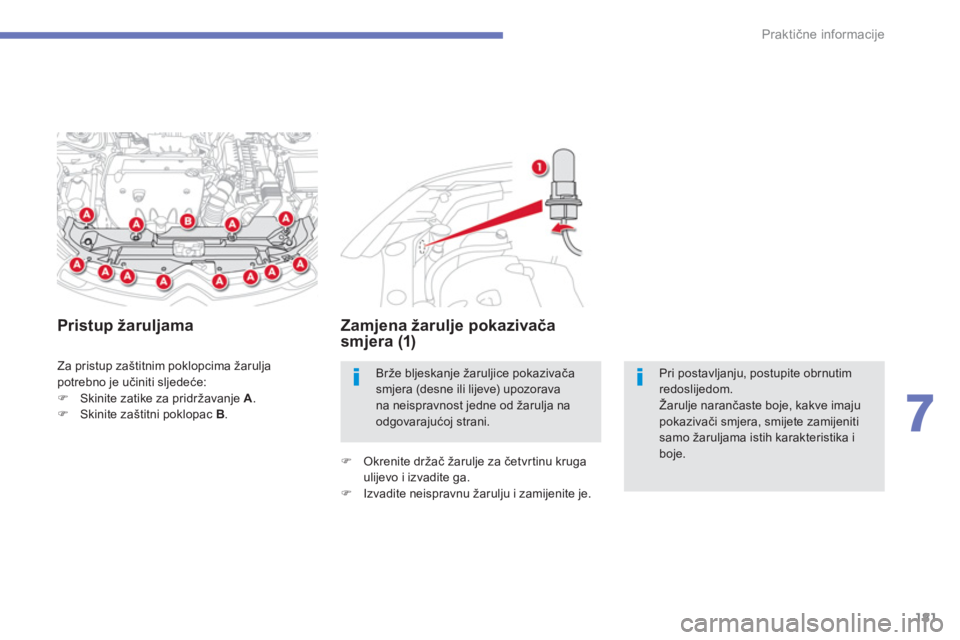

Za pristup zaštitnim poklopcima žarulja potrebno je učiniti sljedeće: )Skinite zatike za pridržavanje A
. )Skinite zaštitni poklopac B .



Pristup žaruljama Zamjena žarulje pokazivača
smjera (1)
) Okrenite držač žarulje za četvrtinu krugaulijevo i izvadite ga. )
Izvadite neispravnu žarulju i zamijenite je.
Brže bljeskanje žaruljice pokazivača smjera (desne ili lijeve) upozoravana neispravnost jedne od žarulja na odgovarajućoj strani.

Pri postavljanju, postupite obrnutimredoslijedom.
Žarulje narančaste boje, kakve imaju pokazivači smjera, smijete zamijeniti samo žaruljama istih karakteristika iboje.

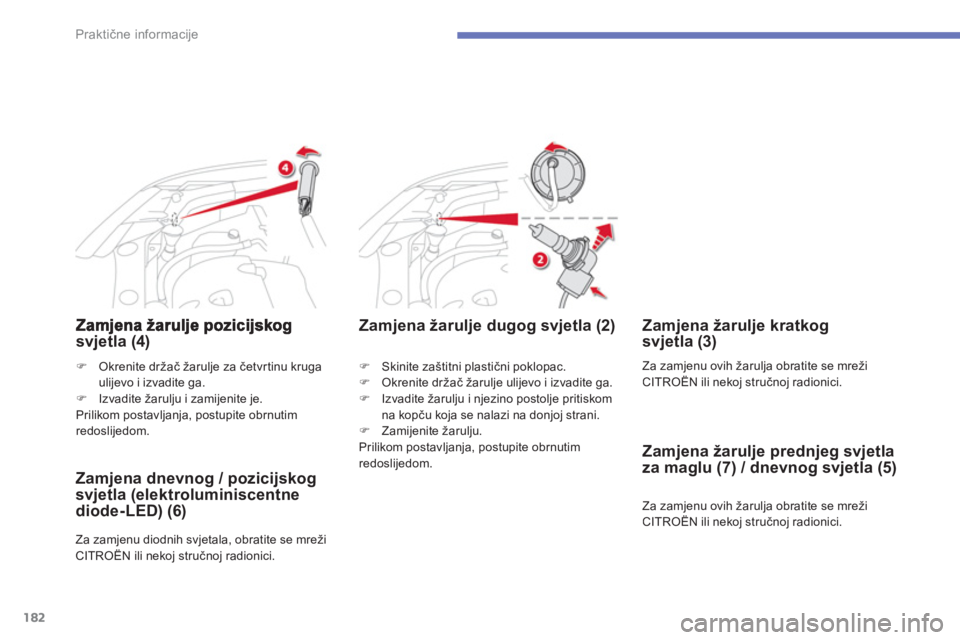

182
Praktične informacije
svjetla (4)
)
Skinite zaštitni plastični poklopac. )
Okrenite držač žarulje ulijevo i izvadite ga.)
Izvadite žarulju i njezino postolje pritiskom
na kopču koja se nalazi na donjoj strani. ) Zamijenite žarulju.
Prilikom postavljanja, postupite obrnutim redoslijedom.
Zamjena žarulje dugog svjetla (2)
)
Okrenite držač žarulje za četvrtinu kruga
ulijevo i izvadite ga.) Izvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim redoslijedom.
Zamjena dnevnog / pozicijskog
svjetla (elektroluminiscentne
diode-LED) (6)
Za zamjenu diodnih svjetala, obratite se mreži CITROËN ili nekoj stručnoj radionici.

Zamjena žarulje kratkogsvjetla (3)

Za zamjenu ovih žarulja obratite se mrežiCITROËN ili nekoj stručnoj radionici.

Za zam
jenu ovih žarulja obratite se mrežiCITROËN ili nekoj stručnoj radionici.

Zamjena žarulje prednjeg svjetla
za maglu (7) / dnevnog svjetla (5)
