2013 CITROEN C4 AIRCROSS Upute Za Rukovanje (in Croatian)

.
7
Upoznavanje vozila

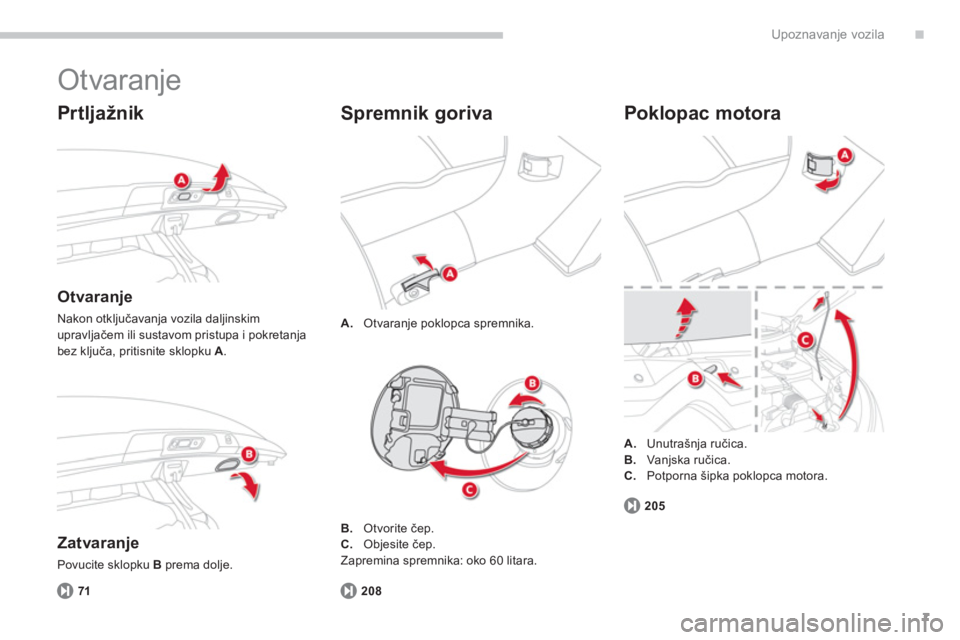

Otvaranje


Pr tljažnik


Otvaranje

Nakon otključavanja vozila daljinskim
upravljačem ili sustavom pristupa i pokretanja
bez ključa, pritisnite sklopku A.


Zatvaranje

Povucite sklopku B
prema dolje.
Spremnik goriva
A.
Otvaranje poklopca spremnika.
7
1208
B. Otvorite čep.
C. Objesite čep.
Zapremina spremnika: oko 60 litara.

Poklopac motora
A.Unutrašnja ručica.
B. Vanjska ručica.C.
Potporna šipka poklopca motora.
205

8
Upoznavanje vozila

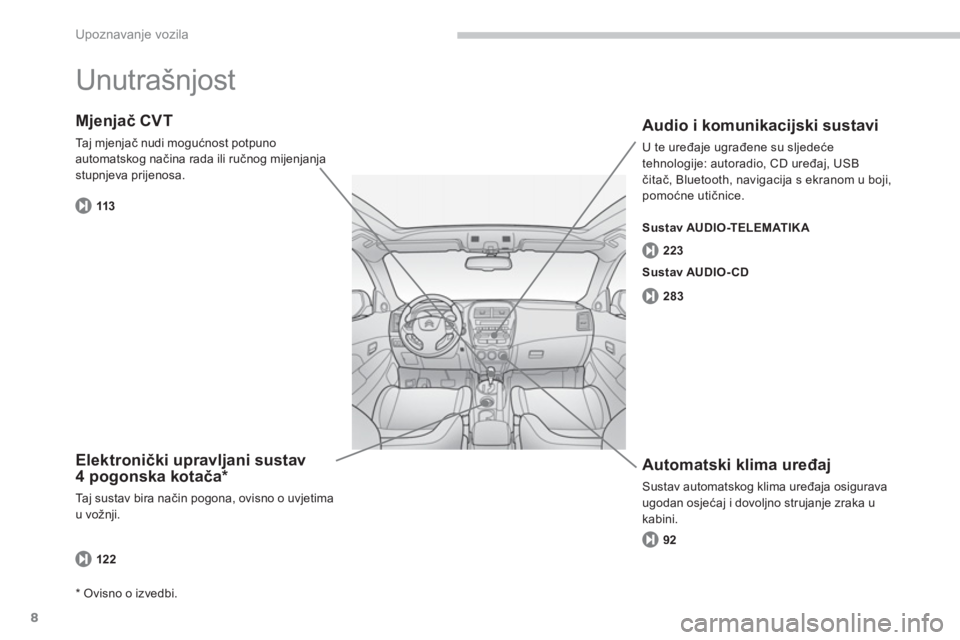

Unutrašnjost
Elektronički upravljani sustav4 pogonska kotača *
Taj sustav bira način pogona, ovisno o uvjetima
u vožnji.
Mjenjač CVT
Taj mjenjač nudi mogućnost potpunoautomatskog načina rada ili ručnog mijenjanja stupnjeva prijenosa.


Automatski klima uređaj

Sustav automatskog klima uređaja osigurava
ugodan osjećaj i dovoljno strujanje zraka u
kabini.

Audio i komunikacijski sustavi

U te uređaje ugrađene su sljedeće
tehnolo
gije: autoradio, CD uređaj, USB čitač, Bluetooth, navigacija s ekranom u boji,pomoćne utičnice.
Sustav AUDIO-TELEMATIKA
122
113
92 28
3
223
Sustav AUDIO-CD
* Ovisno o izvedbi.

.
9
Upoznavanje vozila
Voz ačko mjesto
1.
Sklopke vanjskih retrovizora.
Prekidači podizača prozora.
2.Ručica za otvaranje poklopca motora.
3.Kućište osigurača. 4.
Ručno podešavanje farova.
Blok bočnih tipki.
5
. Bočni otvor za prozračivanje koji se može
usmjeravati i zatvoriti.
6
.Ploča s instrumentima.
7. Sklopke svjetala i pokazivača smjera. 8.Ručica za podešavanje obruča upravljača.9.
Sklopke sustava Bluetooth ili telefona.10.Sklopke sustava Audio- CD i Audio-
telematika. 11. Zračni jastuk vozača.
Zvučna signalizacija.12.
Sklopke tempomata.13.Parkirna kočnica.

10
Upoznavanje vozila
Voz ačko mjesto
1.
Sklopka grijača sjedala.2.
Ručica mjenjača CVT.3.
Kontakt brava.
4.
Sklopke brisača / perača stakla.5.
Sklopke mjenjača CVT ispod obručaupravljača.
6.Otvor za odleđivanje vjetrobrana.
7. Zračni jastuk suvozača. 8.Pretinac za rukavice.
Prekidač za isključivanje zračnog jastukasuvozača.
Modul za pomoćno pokretanje (uz sustav "Pristupa i pokretanja bez ključa"). 9.
Otvor za odleđivanje stakla prednjih vrata.

.
11
Upoznavanje vozila
Središnja konzola
A.
Ručni ili automatski unutrašnji retrovizor.B.
Stropno svjetlo / spot svjetla.C.
Mikrofon sustava Audio-CD i Audio-Te l ematika.D.
Sklopka sjenila panoramskog krova.
E. Davač vanjskog svjetla/kiše.
1.Središnji otvori za prozračivanje koji se
mogu usmjeravati i zatvoriti. 2. Ekran sustava Audio-CD ili ekran u boji sustava Audio-Telematika.3.
Kontakt brava.
Prekidač START/STOP
(uz sustav"Pristupa i pokretanja bez ključa").
4. Sustav Audio-CD ii sustav Audio-Telematika.
5. Središnji blok tipki.6.
Davač temperature. 7.
Sklopke grijanja / ručnog ili automatskog klima uređaja. 8.
Ručica ručnog mjenjača ili mjenjača CVT.
9. Upaljač za cigarete / utičnica 12 V.
10.Prijenosna pepeljara.
11.Sklopka sustava pogona na 4 kotača. 12 .Držač čaša.
13. Prednji naslon za ruke.

12
Upoznavanje vozila

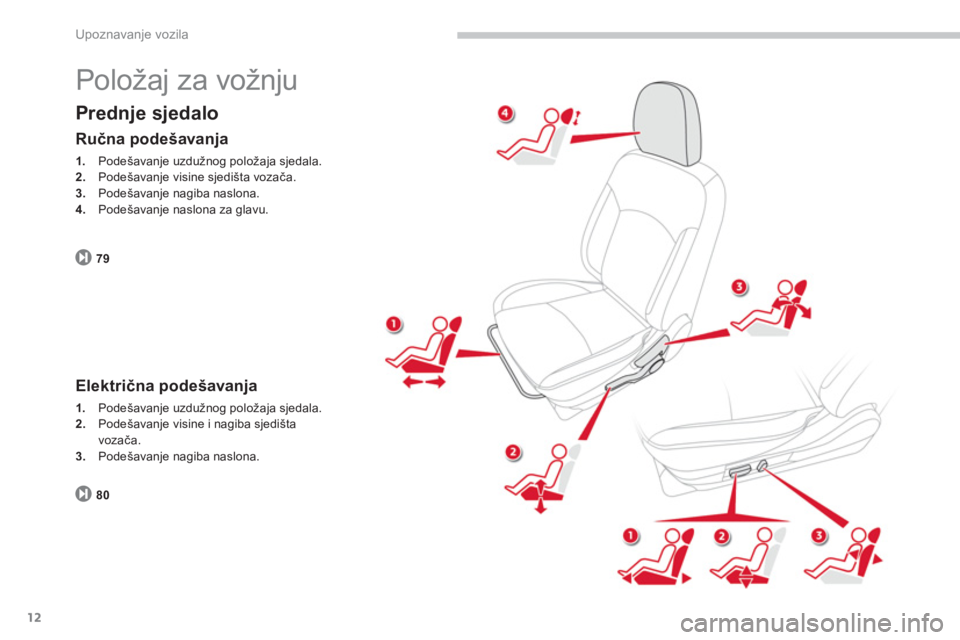

Položaj za vožnju
Prednje sjedalo
79
Ručna podešavanja
1.
Podešavanje uzdužnog položaja sjedala.2.
Podešavanje visine sjedišta vozača.3.Podešavanje nagiba naslona. 4.
Podešavanje naslona za glavu.
Električna podešavanja
1.
Podešavanje uzdužnog položaja sjedala.2.
Podešavanje visine i nagiba sjedišta
vozača.3. Podešavanje nagiba naslona.
80

.
13
Upoznavanje vozila

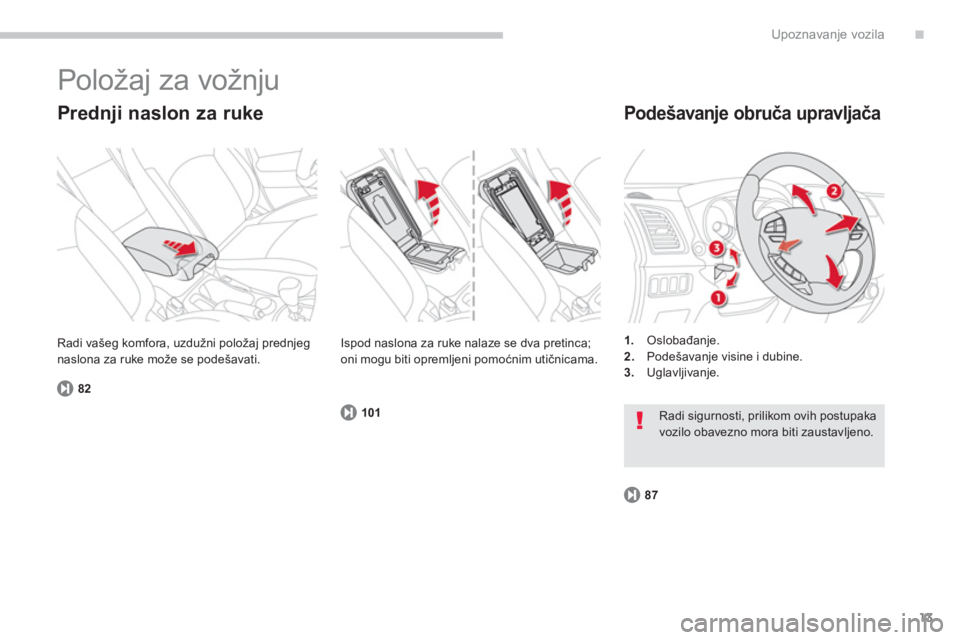

Položaj za vožnju


Prednji naslon za ruke
82


Podešavanje obruča upravljača
1.
Oslobađanje. 2.Podešavanje visine i dubine.3.Uglavljivanje. Radi vaše
g komfora, uzdužni položaj prednjegnaslona za ruke može se podešavati.
87 Ispod naslona za ruke nalaze se dva pretinca;
oni mo
gu biti opremljeni pomoćnim utičnicama.
101
Radi sigurnosti, prilikom ovih postupaka vozilo obavezno mora biti zaustavljeno.

14
Upoznavanje vozila

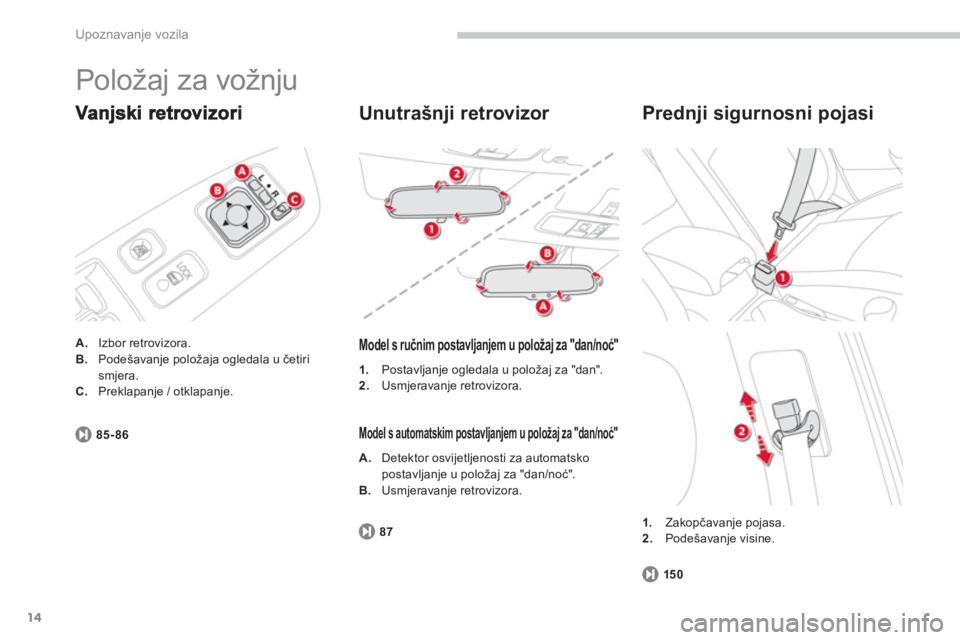

Položaj za vožnju
A.
Izbor retrovizora. B.Podešavanje položaja ogledala u četiri
smjera.C.Preklapanje / otklapanje.
85-86


Unutrašnji retrovizor


Model s ručnim postavljanjem u položaj za "dan/noć"
1.Postavljanje ogledala u položaj za "dan".
2. Usmjeravanje retrovizora.


Model s automatskim postavljanjem u položaj za "dan/noć"
87 A
. Detektor osvijetljenosti za automatsko
postavljanje u položaj za "dan/noć".B.
Usmjeravanje retrovizora.
1.
Zakopčavanje pojasa.2.Podešavanje visine.


Prednji sigurnosni pojasi
150
