2013 CITROEN C4 AIRCROSS Upute Za Rukovanje (in Croatian)

167
6
Sigurnost

















Pregled mogućnosti postavljanja dječjih
sjedalica ISOFIX
ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom od Ado G
, naznačena je na dječjojsjedalici pored logotipa ISOFIX.
Težina djeteta
/ približna dob

Do10 kg(grupa 0)Do oko 6 mjeseci
Do 10 kg(grupa 0)Do 13 kg(grupa 0+)Do oko 1 godine
Od 9 do 18 kg (grupa 1)Od 1 do oko 3 godine
Tip dječje sjedalice ISOFIXNosiljkaleđima u smjeru vožnjeleđima u smjeru vožnjelicem u smjeru vožnje
Klasa veličine ISOFIXFGCDECDABB1
Univerzalne i poluuniverzalne dječjesjedalice ISOFIX koje se mogu postavljati nastražnja bočna sjedalaXXIL1IL2XIUF
IUF:mjesto prikladno za postavljanje univerzalne dječje sjedalice ISOFIX, licem okrenute u smjeru vožnje, s gornjim remenom "Top Tether".
Za pričvršćivanje gornjeg remena "Top Tether", pogledajte točku "Priključci ISOFIX". IL-:samo navedene dječje sjedalice mogu se postavljati pomoću priključaka ISOFIX.
X:neodgovarajuće mjesto za postavljanje dječje sjedalice ISOFIX naznačene klase veličine.
Ako naslon za glavu smeta prilikom postavljanja dječje sjedalice ISOFIX, treba ga skinuti i spremiti.

168
Sigurnost

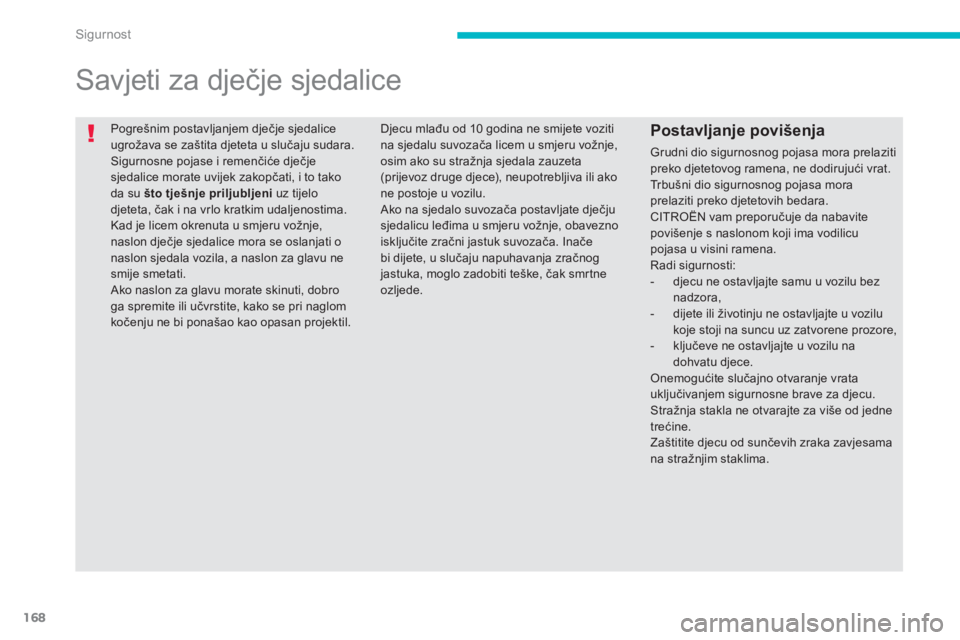

Pogrešnim postavljanjem dječje sjedalice ugrožava se zaštita djeteta u slučaju sudara. Sigurnosne pojase i remenčiće dječjesjedalice morate uvijek zakopčati, i to takoda su što tješnje priljubljeniuz tijelodjeteta, čak i na vrlo kratkim udaljenostima.

Kad je licem okrenuta u smjeru vo

169
6
Sigurnost

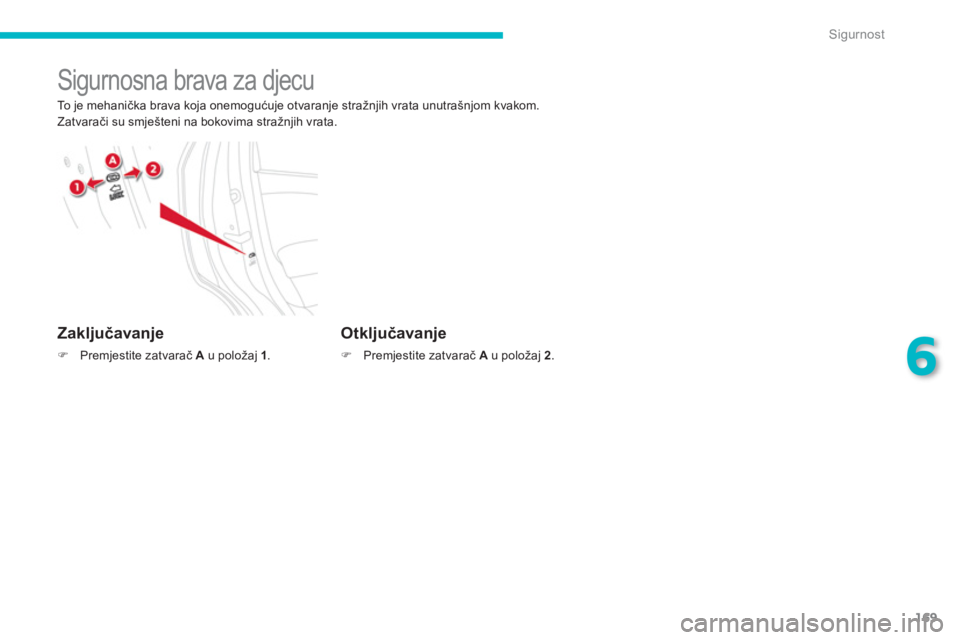

Sigurnosna brava za djecu

To je mehanička brava koja onemogućuje otvaranje stražnjih vrata unutrašnjom kvakom.
Zatvarači su smješteni na bokovima stražnjih vrata.


Zaključavanje
)Premjestite zatvarač A
u položaj 1.
Otključavanje
)
Premjestite zatvarač Au položaj 2
.

170
Praktične informacije

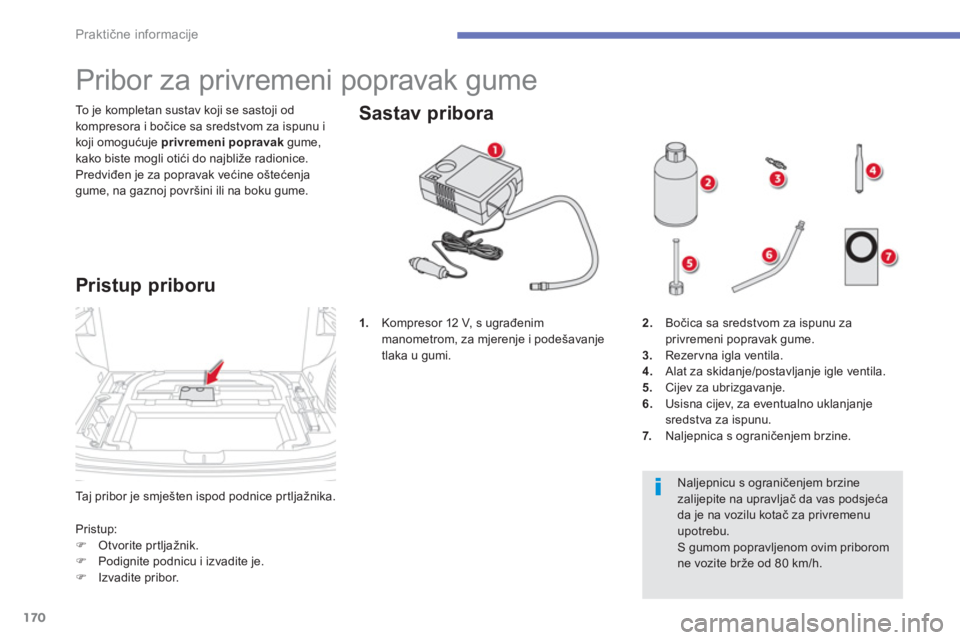

Taj pribor je smješten ispod podnice prtljažnika. To
je kompletan sustav koji se sastoji od
kompresora i bočice sa sredstvom za ispunu i
ko
ji omogućuje privremeni popravakgume,
kako biste mogli otići do najbliže radionice.
Predviđen je za popravak većine oštećenja gume, na gaznoj površini ili na boku gume.


















Pribor za privremeni popravak gume
Pristup priboru
1.Kompresor 12 V, s ugrađenim
manometrom, za mjerenje i podešavanje
tlaka u gumi.
Pristup:
)Otvorite prtljažnik. )Podignite podnicu i izvadite je. )Izvadite pribor.




Sastav pribora

Naljepnicu s ograničenjem brzine zalijepite na upravljač da vas podsjeća da je na vozilu kotač za privremenu upotrebu.
S gumom popravljenom ovim priborom ne vozite brže od 80 km/h.
2.Bočica sa sredstvom za ispunu za privremeni popravak gume. 3.Rezervna igla ventila. 4.
Alat za skidanje/postavljanje igle ventila.
5. Cijev za ubrizgavanje.
6.Usisna cijev, za eventualno uklanjanje sredstva za ispunu.
7
. Naljepnica s ograničenjem brzine.

171
7
Praktične informacije
1. Z apunjavanje

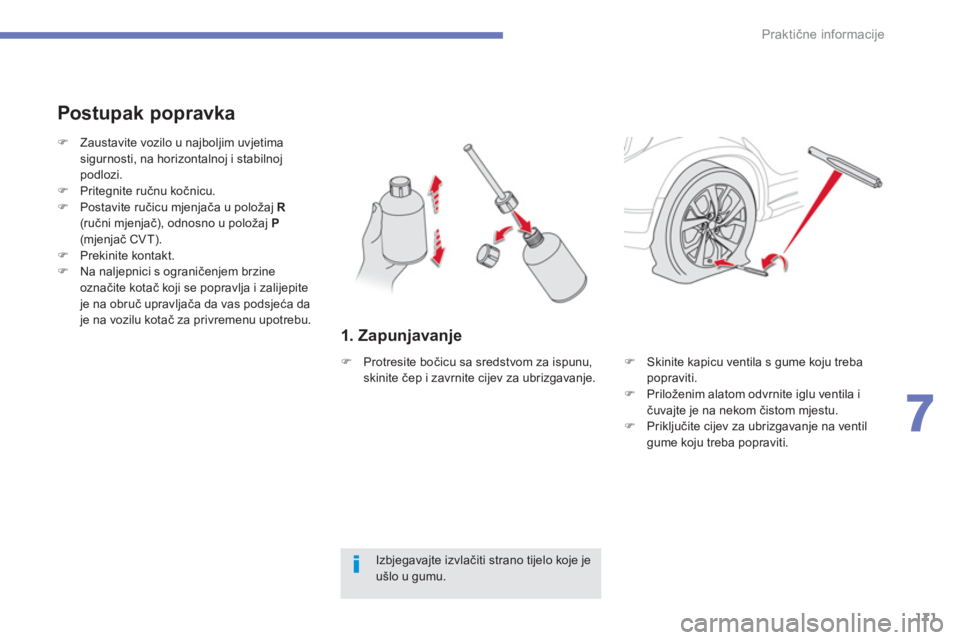

Postupak popravka
Izbjegavajte izvlačiti strano tijelo koje je ušlo u gumu.
)Zaustavite vozilo u najboljim uvjetima
sigurnosti, na horizontalnoj i stabilnoj podlozi. )Pritegnite ručnu kočnicu. )Postavite ručicu mjenjača u položaj R(ručni mjenjač), odnosno u položaj P
(mjenjač CVT). )Prekinite kontakt.)Na naljepnici s ograničenjem brzine
označite kotač koji se popravlja i zalijepiteje na obruč upravljača da vas podsjeća da je na vozilu kotač za privremenu upotrebu.

)
Skinite kapicu ventila s gume koju treba popraviti. )
Priloženim alatom odvrnite iglu ventila ičuvajte je na nekom čistom mjestu. )
Priključite cijev za ubrizgavanje na ventil gume koju treba popraviti.
)
Protresite bočicu sa sredstvom za ispunu, skinite čep i zavrnite cijev za ubrizgavanje.

172
Praktične informacije

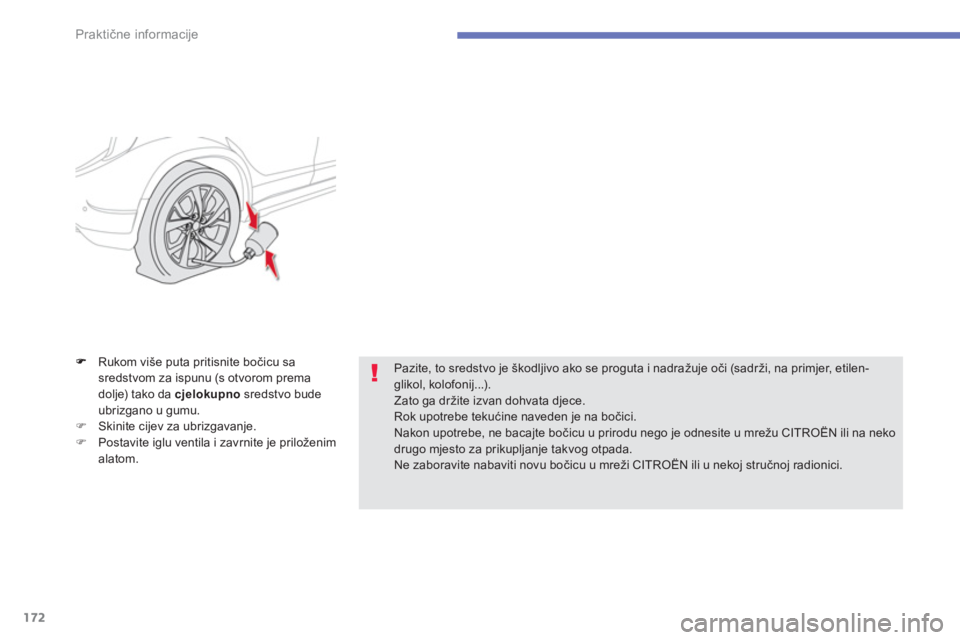

Rukom više puta pritisnite bočicu sa
sredstvom za ispunu (s otvorom prema
dolje) tako da cjelokupno sredstvo bude ubrizgano u gumu. )Skinite cijev za ubrizgavanje.)Postavite iglu ventila i zavrnite je priloženim alatom.

Pazite, to sredstvo je škodljivo ako se proguta i nadražuje oči (sadrži, na primjer, etilen-glikol, kolofonij...).Zato ga držite izvan dohvata djece.Rok upotrebe tekućine naveden je na bočici. Nakon upotrebe, ne bacajte bočicu u prirodu nego je odnesite u mrežu CITROËN ili na neko drugo mjesto za prikupljanje takvog otpada. Ne zaboravite nabaviti novu bočicu u mreži CITROËN ili u nekoj stručnoj radionici.

173
7
Praktične informacije

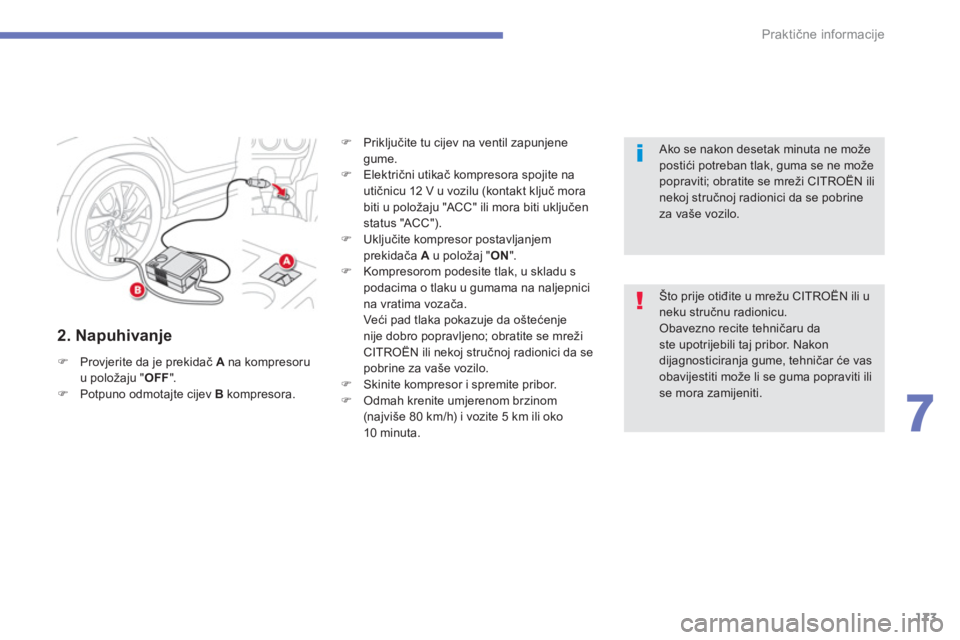

2. Napuhivanje
)Provjerite da je prekidač Ana kompresoru
u položaju "OFF
".)Potpuno odmotajte cijev B
kompresora.
)
Priključite tu cijev na ventil zapunjene
gume.)
Električni utikač kompresora spojite nautičnicu 12 V u vozilu (kontakt ključ morabiti u položaju "ACC" ili mora biti uključen status "ACC").
)
Uključite kompresor postavljanjem
prekidača Au položaj " ON".)
Kompresorom podesite tlak, u skladu s
podacima o tlaku u gumama na naljepnicina vratima vozača.
Veći pad tlaka pokazuje da o

174
Praktične informacije

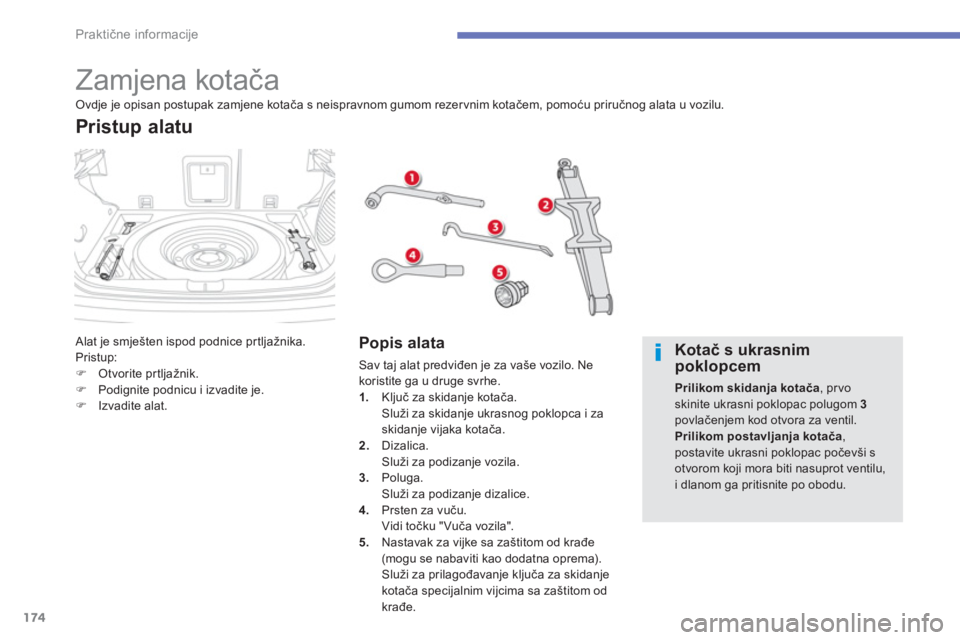

Zamjena kotača
Alat je smješten ispod podnice pr tljažnika.
Pristup:
)Otvorite prtljažnik. )Podignite podnicu i izvadite je. )Izvadite alat.
Pristup alatu


Popis alata

Sav taj alat predviđen je za vaše vozilo. Nekoristite ga u druge svrhe.1.Ključ za skidanje kotača.
Služi za skidanje ukrasnog poklopca i zaskidanje vijaka kotača.
2. Dizalica.
Služi za podizanje vozila.3. Poluga.
Služi za podizanje dizalice.4.Prsten za vuču.
Vidi točku "Vuča vozila".
5
.Nastavak za vijke sa zaštitom od krađe (mogu se nabaviti kao dodatna oprema).
Služi za prilagođavanje ključa za skidanjekotača specijalnim vijcima sa za
