2013 CITROEN C3 Instrukcja obsługi (in Polish)

1

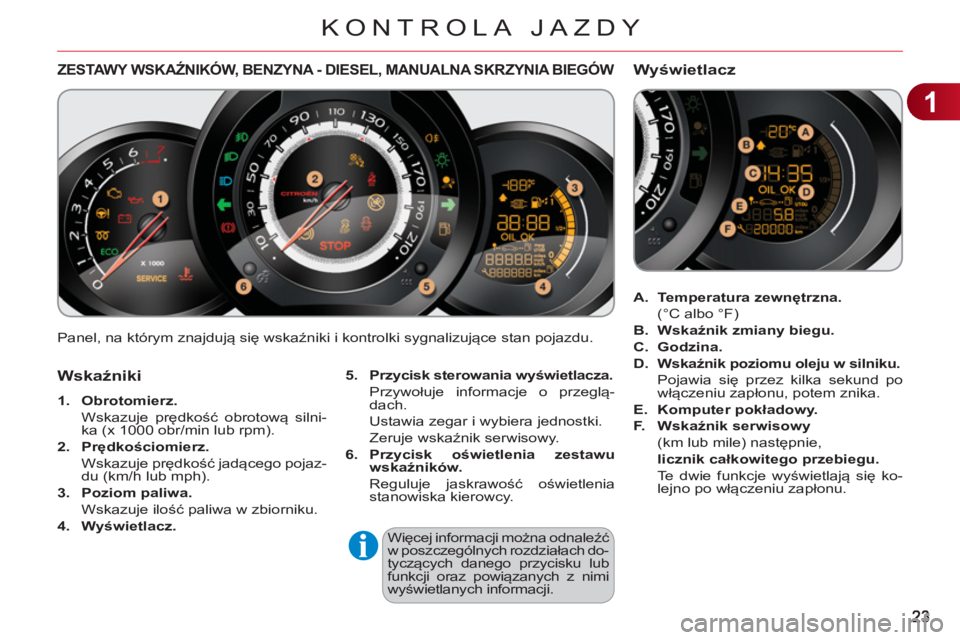

KONTROLA JAZDY
Panel, na którym znajdują się wskaźniki i kontrolki sygnalizujące stan pojazdu.
ZESTAWY WSKAŹNIKÓW, BENZYNA - DIESEL, MANUALNA SKRZYNIA BIEGÓW


5.
Przycisk sterowania wyświetlacza.

Przywołuje informacje o przeglą-
dach.
Ustawia zegar i wybiera jednostki.
Zeruje wskaźnik serwisowy.

6.
Przycisk oświetlenia zestawu
wskaźników.


Reguluje jaskrawość oświetlenia
stanowiska kierowcy.
Więcej informacji można odnaleźć
w poszczególnych rozdziałach do-
tyczących danego przycisku lub
funkcji oraz powiązanych z nimi
wyświetlanych informacji.

Wskaźniki



1.
Obrotomierz.


Wskazuje prędkość obrotową silni-
ka (x 1000 obr/min lub rpm).

2.
Prędkościomierz.


Wskazuje prędkość jadącego pojaz-
du (km/h lub mph).

3.
Poziom paliwa.


Wskazuje ilość paliwa w zbiorniku.

4.
Wyświetlacz.


A.
Temperatura zewnętrzna.


(°C albo °F)

B.
Wskaźnik zmiany biegu.


C.
Godzina.


D.
Wskaźnik poziomu oleju w silniku.

Pojawia się przez kilka sekund po
włączeniu zapłonu, potem znika.

E.
Komputer pokładowy.


F.
Wskaźnik serwisowy


(km lub mile) następnie,
licznik całkowitego przebiegu.


Te dwie funkcje wyświetlają się ko-
lejno po włączeniu zapłonu.






Wyświetlacz

1
24

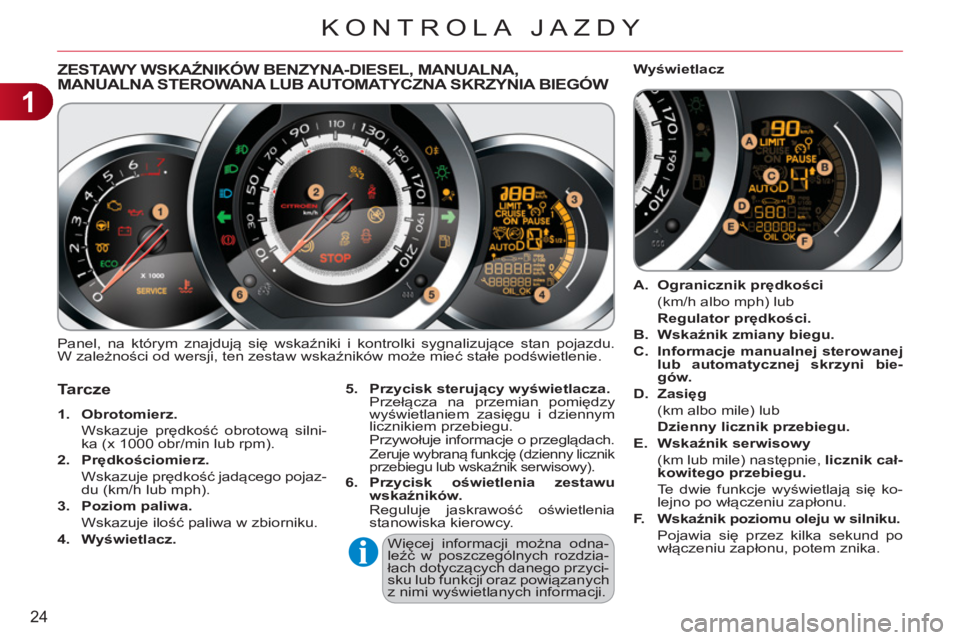

KONTROLA JAZDY
ZESTAWY WSKAŹNIKÓW BENZYNA-DIESEL, MANUALNA,MANUALNA STEROWANA LUB AUTOMATYCZNA SKRZYNIA BIEGÓW,,
Panel, na którym znajdują się wskaźniki i kontrolki sygnalizujące stan pojazdu.
W zależności od wersji, ten zestaw wskaźników może mieć stałe podświetlenie.


Tarcze



1.
Obrotomierz.

Wskazuje prędkość obrotową silni-
ka (x 1000 obr/min lub rpm).

2.
Prędkościomierz.

Wskazuje prędkość jadącego pojaz-
du (km/h lub mph).

3.
Poziom paliwa.

Wskazuje ilość paliwa w zbiorniku.

4.
Wyświetlacz.

5.
Przycisk sterujący wyświetlacza.

Przełącza na przemian pomiędzy
wyświetlaniem zasięgu i dziennym
licznikiem przebiegu.
Przywołuje informacje o przeglądach.
Zeruje wybraną funkcję (dzienny licznik
przebiegu lub wskaźnik serwisowy).


6.
Przycisk oświetlenia zestawu
wskaźników.

Reguluje jaskrawość oświetlenia
stanowiska kierowcy.
Więcej informacji można odna-
leźć w poszczególnych rozdzia-
łach dotyczących danego przyci-
sku lub funkcji oraz powiązanych
z nimi wyświetlanych informacji.

A.
Ogranicznik prędkości

(km/h albo mph) lub
Regulator prędkości.


B.
Wskaźnik zmiany biegu.


C.
Informacje manualnej sterowanej

lub
automatycznej skrzyni bie-
gów.


D.
Zasięg

(km albo mile) lub
Dzienny licznik przebiegu.


E.


Wskaźnik serwisowy

(km lub mile) następnie, licznik cał-kowitego przebiegu.

Te dwie funkcje wyświetlają się ko-
lejno po włączeniu zapłonu.

F.
Wskaźnik poziomu oleju w silniku.

Pojawia się przez kilka sekund po
włączeniu zapłonu, potem znika.


Wyświetlacz

1
25
KONTROLA JAZDY

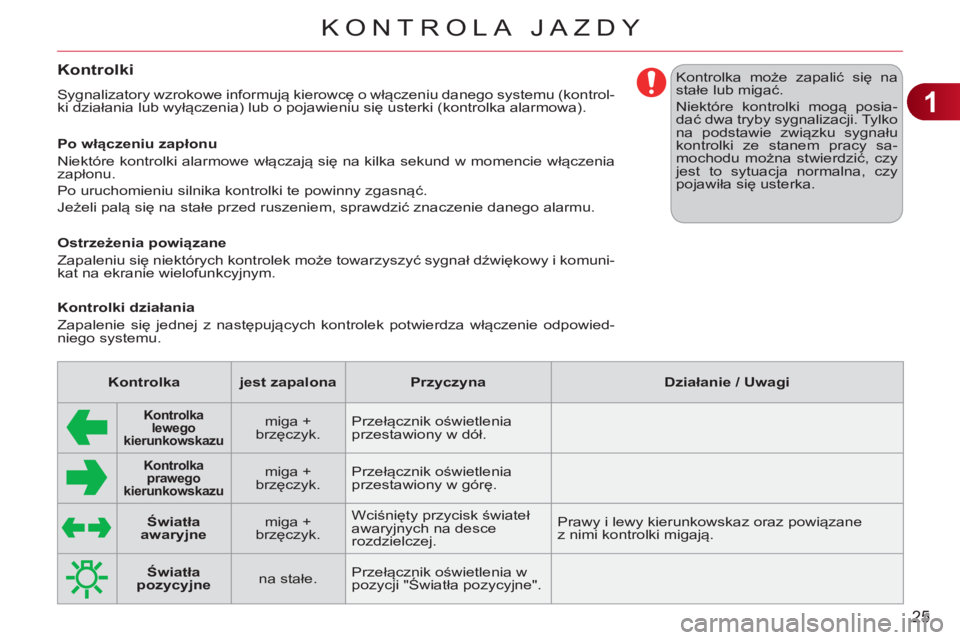

Kontrolki
Sygnalizatory wzrokowe informują kierowcę o włączeniu danego systemu (kontrol-
ki działania lub wyłączenia) lub o pojawieniu się usterki (kontrolka alarmowa).

Po włączeniu zapłonu
Niektóre kontrolki alarmowe włączają się na kilka sekund w momencie włączenia
zapłonu.
Po uruchomieniu silnika kontrolki te powinny zgasnąć.
Jeżeli palą się na stałe przed ruszeniem, sprawdzić znaczenie danego alarmu.

Kontrolki działania
Zapalenie się jednej z następujących kontrolek potwierdza włączenie odpowied-
niego systemu.
Kontrolka może zapalić się na
stałe lub migać.
Niektóre kontrolki mogą posia-
dać dwa tryby sygnalizacji. Tylko
na podstawie związku sygnału
kontrolki ze stanem pracy sa-
mochodu można stwierdzić, czy
jest to sytuacja normalna, czy
pojawiła się
usterka.

Ostrzeżenia powiązane
Zapaleniu się niektórych kontrolek może towarzyszyć sygnał dźwiękowy i komuni-
kat na ekranie wielofunkcyjnym.


Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi








Kontrolka
lewego
kierunkowskazu



miga +
brzęczyk. Przełącznik oświetlenia
przestawiony w dół.






Kontrolka
prawego
kierunkowskazu



miga +
brzęczyk. Przełącznik oświetlenia
przestawiony w górę.




Światła
pozycyjne


na stałe. Przełącznik oświetlenia w
pozycji "Światła pozycyjne".


Światła
awaryjne
miga +
brzęczyk. Wciśnięty przycisk świateł
awaryjnych na desce
rozdzielczej. Prawy i lewy kierunkowskaz oraz powiązane
z nimi kontrolki migają.

1
KONTROLA JAZDY

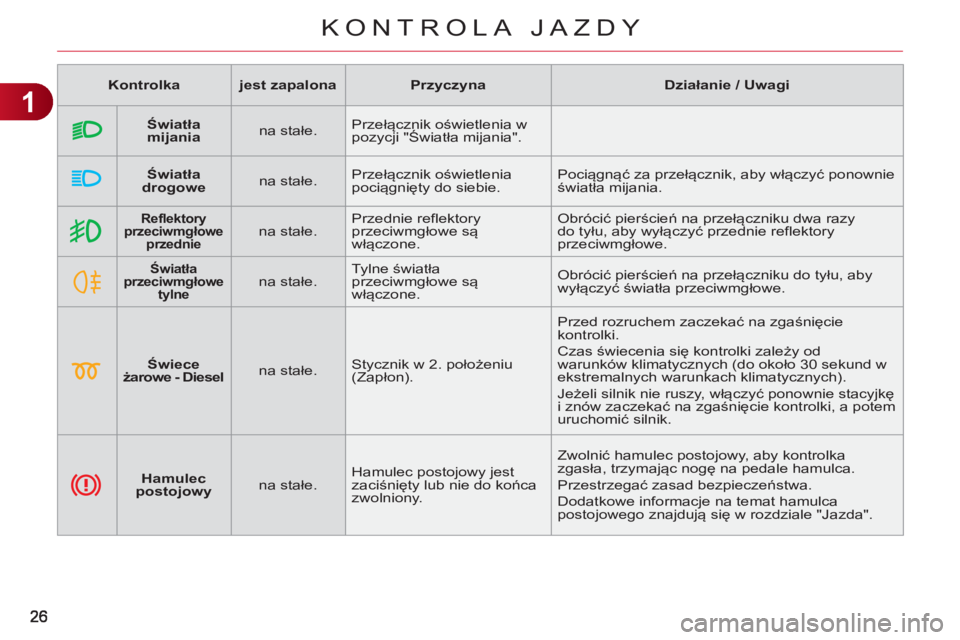

Reflektory
przeciwmgłowe
przednie


na stałe. Przednie reflektory
przeciwmgłowe są
włączone. Obrócić pierścień na przełączniku dwa razy
do tyłu, aby wyłączyć przednie reflektory
przeciwmgłowe.






Światła
przeciwmgłowe
tylne


na stałe. Tylne światła
przeciwmgłowe są
włączone. Obrócić pierścień na przełączniku do tyłu, aby
wyłączyć światła przeciwmgłowe.



Świece
żarowe - Diesel
na stałe. Stycznik w 2. położeniu
(Zapłon). Przed rozruchem zaczekać na zgaśnięcie
kontrolki.
Czas świecenia się kontrolki zależy od
warunków klimatycznych (do około 30 sekund w
ekstremalnych warunkach klimatycznych).
Jeżeli silnik nie ruszy, włączyć ponownie stacyjkę
i znów zaczekać na zgaśnięcie kontrolki, a potem
uruchomić silnik.




Hamulec
postojowy


na stałe. Hamulec postojowy jest
zaciśnięty lub nie do końca
zwolniony. Zwolnić hamulec postojowy, aby kontrolka
zgasła, trzymając nogę na pedale hamulca.
Przestrzegać zasad bezpieczeństwa.
Dodatkowe informacje na temat hamulca
postojowego znajdują się w rozdziale "Jazda".



Światła
mijania


na stałe. Przełącznik oświetlenia w
pozycji "Światła mijania".




Światła
drogowe


na stałe. Przełącznik oświetlenia
pociągnięty do siebie.
Pociągnąć za przełącznik, aby włączyć ponownie
światła mijania.

Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi

1
27
KONTROLA JAZDY



Stop & Start


na stałe. Funkcja Stop & Start
przełączyła silnik w tryb
STOP wskutek zatrzymania
samochodu (czerwone
światło, znak stop, korki, ...). Kontrolka gaśnie i silnik rusza automatycznie w
trybie START, gdy tylko kierowca chce odjechać.

miga przez
kilka sekund,
a potem
gaśnie. Tryb STOP jest chwilowo
niedostępny.
lub
Tryb START włączył się
automatycznie. Patrz rozdział "Jazda - § Stop & Start" odnośnie
do szczególnych przypadków trybu STOP i trybu
START.



System
poduszki
powietrznej
pasażera
na stałe. Wyłącznik, usytuowany
w schowku w desce
rozdzielczej, jest ustawiony
w położeniu " ON
".
Czołowa poduszka powietrzna
pasażera jest włączona.

W tym przypadku nie należy
instalować fotelika dziecięcego
"tyłem do kierunku jazdy ". Przestawić wyłącznik do położenia " OFF
",
aby wyłączyć czołową poduszkę powietrzną
pasażera.
W tym przypadku można zainstalować fotelik
dziecięcy "tyłem do kierunku jazdy".



Temperatura
płynu
chłodzącego
silnik


w sposób
ciągły na
niebiesko. Po uruchomieniu silnika
sygnalizuje, że silnik jest
zimny. Po kilku minutach jazdy kontrolka gaśnie
sygnalizując, że temperatura silnika jest
normalna.
Aby chronić silnik, należy unikać zbyt dużych
obciąż
eń dopóki kontrolka nie zgaśnie.

Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi

1
28
KONTROLA JAZDY

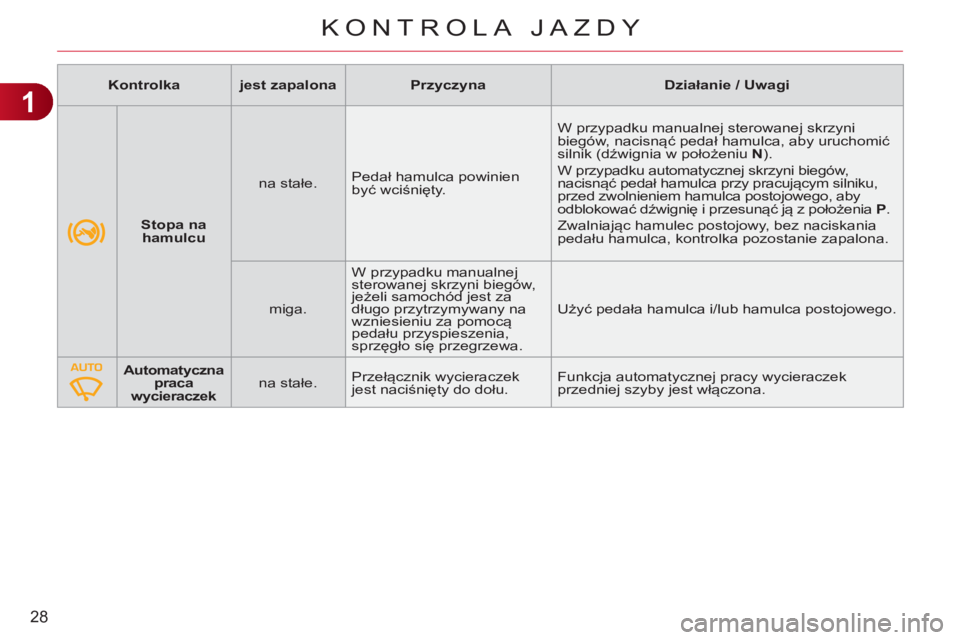

Stopa na
hamulcu


na stałe. Pedał hamulca powinien
być wciśnięty. W przypadku manualnej sterowanej skrzyni
biegów, nacisnąć pedał hamulca, aby uruchomić
silnik (dźwignia w położeniu N
).
W przypadku automatycznej skrzyni biegów,
nacisnąć pedał hamulca przy pracującym silniku,
przed zwolnieniem hamulca postojowego, aby
odblokować dźwignię i przesunąć ją z położenia P
.
Zwalniając hamulec postojowy, bez naciskania
pedału hamulca, kontrolka pozostanie zapalona.

miga. W przypadku manualnej
sterowanej skrzyni biegów,
jeżeli samochód jest za
długo przytrzymywany na
wzniesieniu za pomocą
pedału przyspieszenia,
sprzęgło się przegrzewa. Uży
ć pedała hamulca i/lub hamulca postojowego.




Automatyczna
praca
wycieraczek

na stałe. Przełącznik wycieraczek
jest naciśnięty do dołu. Funkcja automatycznej pracy wycieraczek
przedniej szyby jest włączona.

Kontrolka


jest zapalona


Przyczyna


Działanie / Uwagi

1
29
KONTROLA JAZDY

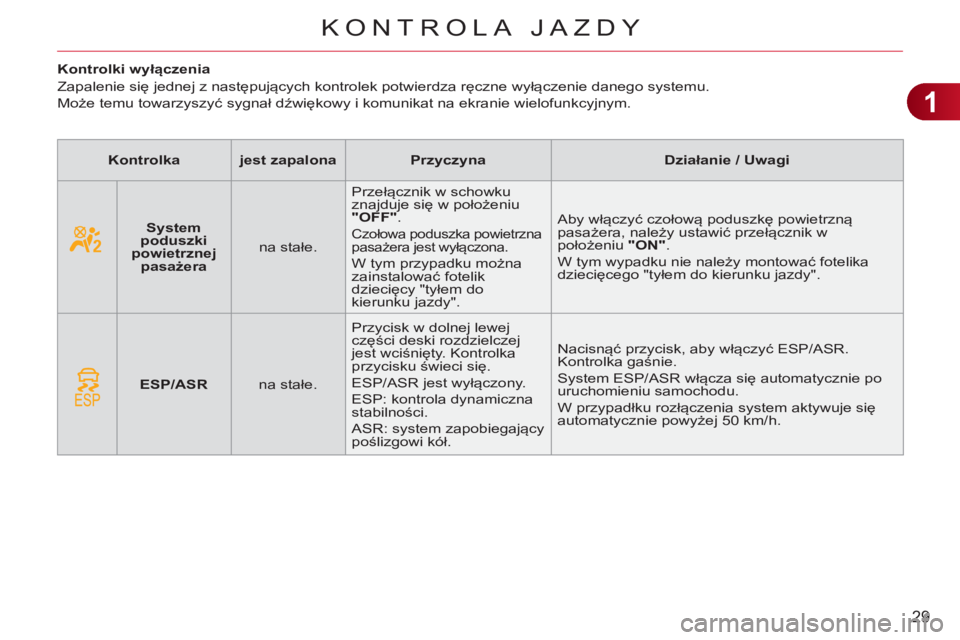

Kontrolki wyłączenia
Zapalenie się jednej z następujących kontrolek potwierdza ręczne wyłączenie danego systemu.
Może temu towarzyszyć sygnał dźwiękowy i komunikat na ekranie wielofunkcyjnym.





System
poduszki
powietrznej
pasażera


na stałe. Przełącznik w schowku
znajduje się w położeniu
"OFF"
.



Czołowa poduszka powietrzna
pasażera jest wyłączona.
W tym przypadku można
zainstalować fotelik
dziecięcy "tyłem do
kierunku jazdy".

Aby włączyć czołową poduszkę powietrzną
pasażera, należy ustawić przełącznik w
położeniu "ON"
.
W tym wypadku nie należy montować fotelika
dziecięcego "tyłem do kierunku jazdy".



ESP/ASR

na stałe. Przycisk w dolnej lewej
części deski rozdzielczej
jest wciśnięty. Kontrolka
przycisku świeci się.
ESP/ASR jest wyłączony.
ESP: kontrola dynamiczna
stabilności.
ASR: system zapobiegający
poślizgowi kół. Nacisnąć przycisk, aby włączyć ESP/ASR.
Kontrolka gaśnie.
System ESP/ASR włącza się automatycznie po
uruchomieniu samochodu.
W przypadłku rozłączenia system aktywuje się
automatycznie powyżej 50 km/h.

Kontrolka


jest zapalona


Przyczyna


Działanie / Uwagi

1
KONTROLA JAZDY

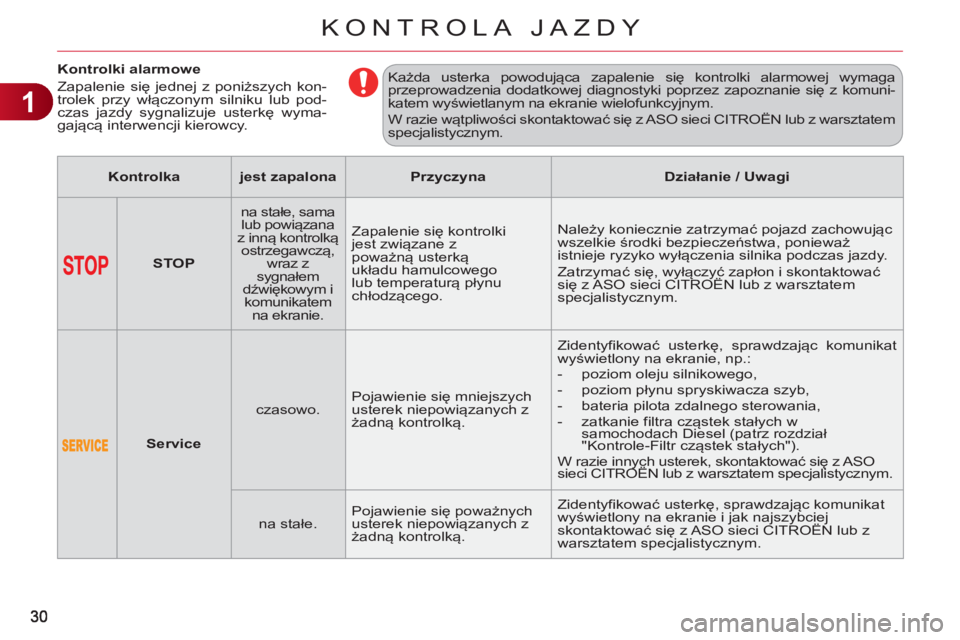

Kontrolki alarmowe
Zapalenie się jednej z poniższych kon-
trolek przy włączonym silniku lub pod-
czas jazdy sygnalizuje usterkę wyma-
gającą interwencji kierowcy. Każda usterka powodująca zapalenie się kontrolki alarmowej wymaga
przeprowadzenia dodatkowej diagnostyki poprzez zapoznanie się z komuni-
katem wyświetlanym na ekranie wielofunkcyjnym.
W razie wątpliwości skontaktować się z ASO sieci CITROËN lub z warsztatem
specjalistycznym.




STOP
na stałe, sama
lub powiązana
z inną kontrolką
ostrzegawczą,
wraz z
sygnałem
dźwiękowym i
komunikatem
na ekranie. Zapalenie się kontrolki
jest związane z
poważną usterką
układu hamulcowego
lub temperaturą płynu
chłodz
ącego. Należy koniecznie zatrzymać pojazd zachowując
wszelkie środki bezpieczeństwa, ponieważ
istnieje ryzyko wyłączenia silnika podczas jazdy.
Zatrzymać się, wyłączyć zapłon i skontaktować
się z ASO sieci CITROËN lub z warsztatem
specjalistycznym.





Service


czasowo. Pojawienie się mniejszych
usterek niepowiązanych z
żadną kontrolką. Zidentyfikować usterkę, sprawdzając komunikat
wyświetlony na ekranie, np.:


- poziom oleju silnikowego,

- poziom płynu spryskiwacza szyb,

- bateria pilota zdalnego sterowania,

- zatkanie filtra cząstek stałych w
samochodach Diesel (patrz rozdział
"Kontrole-Filtr cząstek stałych").
W razie innych usterek, skontaktować się
z ASO
sieci CITROËN lub z warsztatem specjalistycznym.

na stałe. Pojawienie się poważnych
usterek niepowiązanych z
żadną kontrolką. Zidentyfikować usterkę, sprawdzając komunikat
wyświetlony na ekranie i jak najszybciej
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.

Kontrolka


jest zapalona


Przyczyna


Działanie / Uwagi
