2013 CITROEN C3 Instrukcja obsługi (in Polish)

8
103
BEZPIECZEŃSTWO
SYSTEMY KONTROLI TRAKCJI

S
ystem zapobiegający poślizgowi
kół (ASR) oraz dynamiczna
kontrola stabilności (ESP)


System zapobiegający poślizgowi kół
poprawia zwrotność w celu uniknięcia
poślizgu kół, sterując hamulcami napę-
dzanych kół oraz silnikiem.
Dynamiczna kontrola stabilności steru-
je hamulcem jednego lub kilku kół, aby
wyrównać żądany przez kierowcę tor
jazdy samochodu, w granicach praw
fizyki.

Włączenie
Systemy włączają się automatycznie po
każdym uruchomieniu silnika.
Systemy uruchamiają się w przypadku
utraty przyczepności lub niekontrolowa-
nej zmiany toru jazdy.
Jest to sygnalizowane miganiem
kontrolki w zestawie wskaźni-
ków.



Wyłączenie
W wyjątkowych warunkach (rozruch po-
jazdu, który wjechał w błoto, unierucho-
mionego w śniegu, na sypkim gruncie),
jeżeli nie udaje się ruszyć samocho-
dem, korzystne może się okazać
chwi-
lowe wyłączenie tych systemów, aby
pozwolić na ślizganie się kół i ruszenie
z miejsca.

)
Nacisnąć przycisk "ESP OFF"
, znaj-
dujący się w pobliżu kierownicy.
Zapalenie się tej kontrolki w
zestawie wskaźników oraz kon-
trolki przycisku oznacza wyłą-
czenie tych systemów.
Zaleca się ponowne włączenie tych sy-
stemów, gdy tylko będzie to możliwe.

Ponowne włączenie
Systemy aktywują się automatycznie
po każdym wyłączeniu zapłonu lub po
przekroczeniu prędkości 50 km/h.


)
Aby ręcznie przywrócić działanie
systemu, należy ponownie wcisnąć
przycisk "ESP OFF"
.

Usterka działania
Zapalenie się tej kontrolki, syg-
na
ł dźwiękowy oraz komunikat
na ekranie oznaczają usterkę
tych systemów.
Sprawdzić działanie w ASO sieci
CITROËN lub w warsztacie specjali-
stycznym.
Systemy kontroli trakcji zwięk-
szają bezpieczeństwo podczas
normalnej jazdy, ale nie powinny
zachęcać kierowcy do dodatko-
wego ryzyka lub do jazdy ze zbyt
dużą prędkością.
Prawidłowe funkcjonowanie tych
systemów jest zapewnione pod
warunkiem przestrzegania zale-
ceń producenta dotyczących:


- kół (opon i felg),

- części składowych układu
hamulcowego,

- elementów i podzespołów
elektronicznych,

- procedur montażu i napraw.
Po zderzeniu sprawdzić te syste-
my w ASO sieci CITROËN lub w
warsztacie specjalistycznym.

8
104
BEZPIECZEŃSTWO

PASY BEZPIECZEŃSTWA

Przednie pas
y bezpieczeństwa








Zapinanie


)
Pociągnąć za pas, a następnie wsu-
nąć klamrę do sprzączki.

)
Sprawdzić zapięcie, pociągając za
pas.

Odpinanie


)
Nacisnąć czerwony przycisk na
sprzączce.

)
Przytrzymać pas podczas jego zwi-
jania.


Kontrolka niezapiętego / odpiętego
pasa bezpieczeństwa
Po włączeniu zapłonu, jeżeli
kierowca i/lub pasażer z przodu
nie zapną pasów, w zestawie
wskaźników zapali się ta kon-
trolka.
Powyżej 20 km/h i przez dwie minuty,
kontrolka zacznie migać i włączy się
narastający sygnał dźwiękowy. Po upły-
wie dwóch minut, kontrolka pozostanie
zapalona dopóki kierowca i/lub pasażer
nie zapną pasów bezpieczeństwa.



Tylne pasy bezpieczeństwa

Wszystkie siedzenia tylne wyposażone
są w trzypunktowy pas bezpieczeństwa
z nawijaczem.

Zapinanie


)
Pociągnąć za pas, a następnie wsu-
nąć klamrę do sprzączki.

)
Sprawdzić zapięcie, pociągając za
pas.


Odpinanie


)
Nacisnąć czerwony przycisk na
sprzączce.

)
Przytrzymać pas podczas jego zwi-
jania.


Przednie pasy bezpieczeństwa wypo-
sażone są w system napinaczy piro-
technicznych oraz ogranicznik siły na-
prężenia.
System zwiększa bezpieczeństwo na
fotelach przednich w razie uderzenia
czołowego i bocznego. W zależności od
siły uderzenia system napinaczy piro-
technicznych natychmiast napręża pas
i dociska go do ciała pasażerów.

Napinacze pirotechniczne pasów bezpie-
czeństwa działają przy włączonym zapłonie.

Ogranicznik siły naprężenia zmniejsza
nacisk pasa na klatkę piersiową osoby,
zwiększając jej bezpieczeństwo.

8
BEZPIECZEŃSTWO

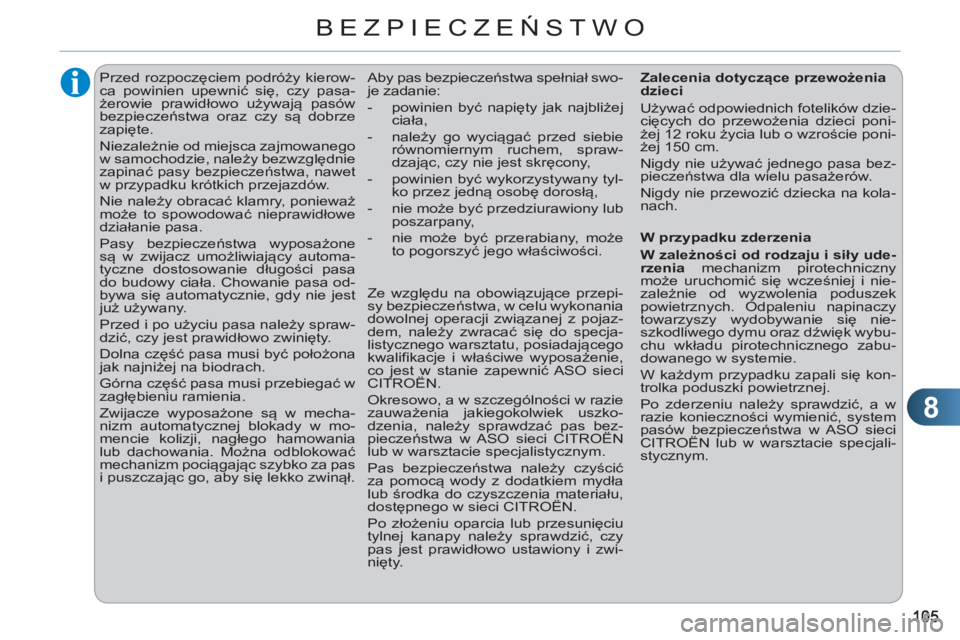

Przed rozpoczęciem podróży kierow-
ca powinien upewnić się, czy pasa-
żerowie prawidłowo używają pasów
bezpieczeństwa oraz czy są dobrze
zapięte.
Niezależnie od miejsca zajmowanego
w samochodzie, należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w przypadku krótkich przejazdów.
Nie należy obracać klamry, ponieważ
może to spowodować nieprawidłowe
działanie pasa.
Pasy bezpieczeństwa wyposażone
są w zwijacz umożliwiający automa-
tyczne dostosowanie długości pasa
do budowy ciała. Chowanie pasa od-
bywa się automatycznie, gdy nie jest
już używany.
Przed i po użyciu pasa należy spraw-
dzić, czy jest prawidłowo zwinięty.

Dolna część pasa musi być położona
jak najniżej na biodrach.
Górna część pasa musi przebiegać w
zagłębieniu ramienia.
Zwijacze wyposażone są w mecha-
nizm automatycznej blokady w mo-
mencie kolizji, nagłego hamowania
lub dachowania. Można odblokować
mechanizm pociągając szybko za pas
i puszczając go, aby się lekko zwinął.
Zalecenia dotyczące przewożenia
dzieci
Używać odpowiednich fotelików dzie-
cięcych do przewożenia dzieci poni-
żej 12 roku życia lub o wzroście poni-
żej 150 cm.
Nigdy nie używać jednego pasa bez-
pieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kola-
nach. Aby pas bezpieczeństwa spełniał swo-
je zadanie:


- powinien być napięty jak najbliżej
ciała,

- należy go wyciągać przed siebie
równomiernym ruchem, spraw-
dzając, czy nie jest skręcony,

- powinien być wykorzystywany tyl-
ko przez jedną osobę dorosłą,

- nie może być przedziurawiony lub
poszarpany,

- nie może być przerabiany, może
to pogorszyć jego właściwości.
Ze względu na obowiązujące przepi-
sy bezpieczeństwa, w celu wykonania
dowolnej operacji związanej z pojaz-
dem, należy zwracać się do specja-
listycznego warsztatu, posiadającego
kwalifikacje i właściwe wyposażenie,
co jest w stanie zapewnić ASO sieci
CITROËN.
Okresowo, a w szczególno
ści w razie
zauważenia jakiegokolwiek uszko-
dzenia, należy sprawdzać pas bez-
pieczeństwa w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
Pas bezpieczeństwa należy czyścić
za pomocą wody z dodatkiem mydła
lub środka do czyszczenia materiału,
dostępnego w sieci CITROËN.
Po złożeniu oparcia lub przesunięciu
tylnej kanapy należy sprawdzić, czy
pas jest prawidłowo ustawiony i zwi-
nięty.
W przypadku zderzenia

W zależności od rodzaju i siły ude-
rzenia
mechanizm pirotechniczny
może uruchomić się wcześniej i nie-
zależnie od wyzwolenia poduszek
powietrznych. Odpaleniu napinaczy
towarzyszy wydobywanie się nie-
szkodliwego dymu oraz dźwięk wybu-
chu wkładu pirotechnicznego zabu-
dowanego w systemie.
W każdym przypadku zapali się kon-
trolka poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w
razie konieczności wymienić, system
pasów bezpieczeństwa w ASO sieci
CITROËN lub w warsztacie specjali-
stycznym.

8
106
BEZPIECZEŃSTWO

PODUSZKI POWIETRZNE


Poduszki powietrzne funkcjo-
nują tylko przy włączonym za-
płonie.

Poduszki powietrzne uaktyw-
niają się tylko raz. W przypadku
kolejnego zderzenia (w trakcie
tego samego wypadku lub in-
nego wypadku), poduszka po-
wietrzna nie zadziała.
Strefy wykrywania zderzenia



A.
Strefa uderzenia czołowego.

B.
Strefa uderzenia bocznego.
Wystrzeleniu poduszki powietrz-
nej towarzyszy wydostawanie
się nieszkodliwego dymu oraz
odgłosu, spowodowanego odpa-
leniem ładunku pirotechniczne-
go zabudowanego w systemie.
Dym jest nieszkodliwy, ale może
być drażniący dla osób uczulo-
nych.
Dźwięk wybuchu może, na krótki
czas, osłabić słuch.

Przednie poduszki powietrzne

W razie silnego, czołowego zderzenia
system chroni kierowcę i pasażera na
przednim fotelu, ograniczając niebez-
pieczeństwo uszkodzenia głowy i klatki
piersiowej.
Poduszka powietrzna kierowcy znajduje
się w środkowej części kierownicy, na-
tomiast poduszka powietrzna pasażera,
w desce rozdzielczej powyżej przednie-
go schowka.

Aktywacja
Poduszki powietrzne wyzwalają się jed-
nocześnie, o ile przednia poduszka po-
wietrzna pasażera nie jest wyłączona,
w przypadku silnego zderzenia czoło-
wego całą lub częścią przedniej strefy
samochodu A
, zgodnie z osią wzdłużną
samochodu w płaszczyźnie poziomej
oraz w kierunku od przodu do tyłu sa-
mochodu.
Poduszka powietrzna rozwija się mię-
dzy głową-klatką piersiową osoby na
przednim fotelu samochodu i deską
rozdzielczą w celu amortyzacji szarp-
ni
ęcia do przodu.
Poduszki powietrzne zostały zaprojekto-
wane tak, by zwiększyć bezpieczeństwo
osób (z wyjątkiem pasażera na tylnym
środkowym siedzeniu) w razie silnego
zderzenia. Uzupełniają one działanie pa-
sów bezpieczeństwa, wyposażonych w
ogranicznik siły napięcia (z wyjątkiem pa-
sażera na tylnym środkowym siedzeniu).
Podczas zderzenia, elektroniczne czuj-
niki wykrywają i analizują zderzenia
czołowe oraz boczne w strefach wykry-
wania zderzenia:


- w razie silnego zderzenia, podusz-
ki napełniają się natychmiast, chro-
niąc tym samym pasażerów pojaz-
du (z wyjątkiem pasażera na tylnym
środkowym siedzeniu); natychmiast
po zderzeniu, gaz zawarty w po-
duszce powietrznej ulatnia się, aby
nie ograniczać widoczności i ułatwić
ewentualne wyjście pasażerów,

- w razie niewielkiego zderzenia, ude-
rzenia w tylną cz
ęść lub w pewnych
warunkach podczas dachowania,
poduszki nie zadziałają, ponieważ
pasy bezpieczeństwa zapewnią op-
tymalne zabezpieczenie.

8
107
BEZPIECZEŃSTWO


Wyłączenie
Tylko poduszka powietrzna po stronie
pasażera może być wyłączona:


)
przy wyłączonym zapłonie
, wło-
żyć klucz do wyłącznika poduszki
powietrznej pasażera,

)
przekręcić klucz w położenie "OFF"
,

)
następnie, wyjąć klucz, nie zmienia-
jąc jego położenia.
Ta kontrolka pali się w zesta-
wie wskaźników, po włączeniu
zapłonu oraz przez cały czas,
gdy poduszka powietrzna jest
wyłączona.
Aby zapewnić bezpieczeństwo dzie-
cka, w przypadku montażu fotelika
dziecięcego na przednim fotelu pa-
sażera w pozycji "tyłem do kierunku
jazdy", należy bezwzględnie wyłą-
czyć przednią poduszkę powietrzną
pasażera.
W przeciwnym razie, dziecko nara-
żone będzie na poważne obrażenia
ciała lub śmierć, w momencie wyzwo-
lenia poduszki powietrznej pasażera.


Ponowne włączenie
Po wyjęciu fotelika dziecięcego usta-
wionego "tyłem do kierunku jazdy",
przekręcić przełącznik w położenie
"ON"
, aby ponownie włączyć poduszkę
powietrzną i zapewnić bezpieczeństwo
pasażera jadącego z przodu w przy-
padku zderzenia.

Po włączeniu zapłonu, ta kon-
trolka zapala się w zestawie
wskaźników na około 1 minutę,
jeżeli poduszka czołowa pasa-
żera jest włączona.
Nieprawidłowe działanie
Jeżeli ta kontrolka zapala się
w zestawie wskaźników, której
towarzyszy sygnał dźwiękowy
i komunikat na ekranie wielo-
funkcyjnym, należy skontaktować się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym w celu sprawdzenia
systemu. Poduszki mogą nie wyzwolić
się w przypadku silnego uderzenia.

Jeżeli ta kontrolka miga, skon-
taktować się z ASO sieci
CITROËN lub z warsztatem
specjalistycznym. Przednia po-
duszka powietrzna pasażera
może nie wyzwolić się w przy-
padku silnego uderzenia.
Jeżeli zapali się co najmniej jed-
na z dwóch kontrolek poduszek
powietrznych na stałe, nie nale-
ży instalować fotelika dziecięce-
go na przednim fotelu.
Przeprowadzić kontrolę w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.

8
108
BEZPIECZEŃSTWO
Boczne poduszki powietrzne

W razie silnego uderzenia bocznego,
system chroni kierowcę i pasażera na
przednim siedzeniu, ograniczając nie-
bezpieczeństwo uszkodzenia torsu po-
między biodrem i ramieniem.
Każda boczna poduszka powietrzna
jest wbudowana w szkielecie oparcia
fotela po stronie drzwi.

Aktywacja
Boczne poduszki powietrzne wyzwala-
ją się pojedyńczo, w przypadku silnego
zderzenia bocznego całą lub częścią
bocznej strefy uderzenia B
, prostopadle
do osi wzdłużnej samochodu w płasz-
czyźnie poziomej oraz w kierunku od
zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija
się pomiędzy biodrem i ramieniem oso-
by zajmującej przedni fotel samochodu
i płytą danych drzwi.
Strefy wykrywania zderzenia


A.
Strefa uderzenia czołowego.

B.
Strefa uderzenia bocznego.


Kurtynowe poduszki powietrzne

W razie silnego uderzenia bocznego,
system chroni kierowcę i pasażerów
(z wyjątkiem pasażera na tylnym środ-
kowym siedzeniu), ograniczając niebez-
pieczeństwo uszkodzenia boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i górnej części
kabiny.
Aktywacja
Kurtynowe poduszki powietrzne wyzwa-
lają się jednocześnie z odpowiednimi
poduszkami bocznymi, w przypadku
silnego zderzenia bocznego całą lub
częścią bocznej strefy uderzenia B
, pro-
stopadle do osi wzdłużnej samochodu w
płaszczyźnie poziomej oraz w kierunku
od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna roz-
wija się między osobami zajmującymi
przednie lub tylne siedzenie samocho-
du i szybą.

Usterka działania
Jeżeli ta kontrolka zapali się
w zestawie wskaźników, włą-
czy się sygnał dźwię
kowy, a na
ekranie pojawi się komunikat,
należy skontaktować się z ASO sie-
ci CITROËN lub warsztatem specjali-
stycznym w celu sprawdzenia systemu.
Poduszki mogą nie zadziałać w przy-
padku silnego uderzenia.
W przypadku niewielkiego ude-
rzenia lub zahaczenia boku po-
jazdu lub w przypadku dachowa-
nia, poduszka powietrzna może
nie zadziałać.
W przypadku uderzenia z przo-
du lub z tyłu, poduszka nie za-
działa.

8
BEZPIECZEŃSTWO

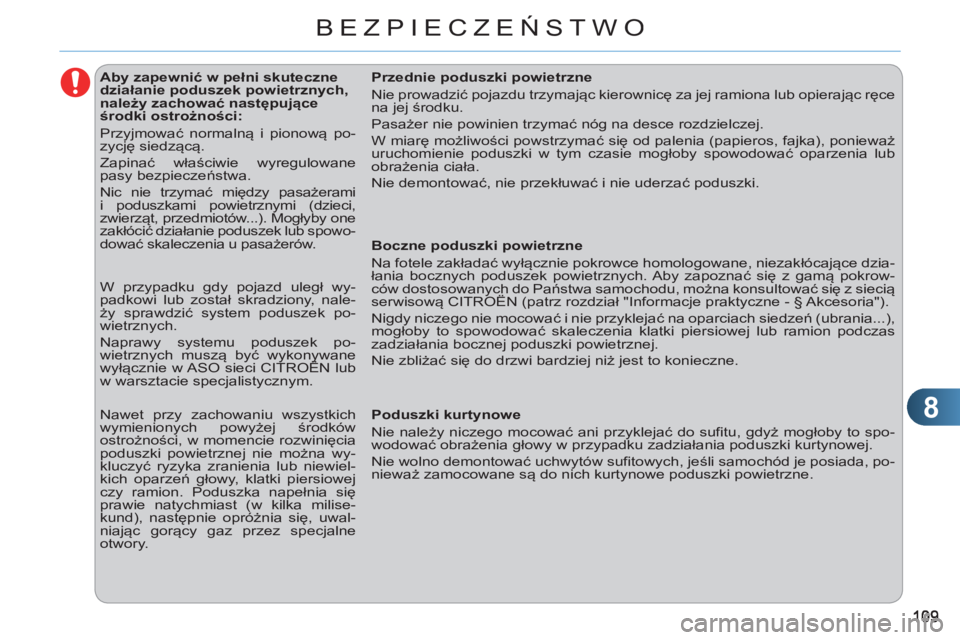

Aby zapewnić w pełni skuteczne
działanie poduszek powietrznych,
należy zachować następujące
środki ostrożności:
Przyjmować normalną i pionową po-
zycję siedzącą.
Zapinać właściwie wyregulowane
pasy bezpieczeństwa.
Nic nie trzymać między pasażerami
i poduszkami powietrznymi (dzieci,
zwierząt, przedmiotów...). Mogłyby one
zakłócić działanie poduszek lub spowo-
dować skaleczenia u pasażerów.
W przypadku gdy pojazd uległ wy-
padkowi lub został skradziony, nale-
ży sprawdzić system poduszek po-
wietrznych.
Naprawy systemu poduszek po-
wietrznych muszą być wykonywane
wyłącznie w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Nawet przy zachowaniu wszystkich
wymienionych powyż
ej środków
ostrożności, w momencie rozwinięcia
poduszki powietrznej nie można wy-
kluczyć ryzyka zranienia lub niewiel-
kich oparzeń głowy, klatki piersiowej
czy ramion. Poduszka napełnia się
prawie natychmiast (w kilka milise-
kund), następnie opróżnia się, uwal-
niając gorący gaz przez specjalne
otwory.
Przednie poduszki powietrzne
Nie prowadzić pojazdu trzymając kierownicę za jej ramiona lub opierając ręce
na jej środku.
Pasażer nie powinien trzymać nóg na desce rozdzielczej.
W miarę możliwości powstrzymać się od palenia (papieros, fajka), ponieważ
uruchomienie poduszki w tym czasie mogłoby spowodować oparzenia lub
obrażenia ciała.
Nie demontować, nie przekłuwać i nie uderzać poduszki.



Boczne poduszki powietrzne

Na fotele zakładać wyłącznie pokrowce homologowane, niezakłócające dzia-
łania bocznych poduszek powietrznych. Aby zapoznać się z gamą pokrow-
ców dostosowanych do Państwa samochodu, można konsultować się z siecią
serwisową CITROËN (patrz rozdział "Informacje praktyczne - § Akcesoria").
Nigdy niczego nie mocować i nie przyklejać na oparciach siedzeń (ubrania...),
mogłoby to spowodować skaleczenia klatki piersiowej lub ramion podczas
zadziałania bocznej poduszki powietrznej.
Nie zbliżać się do drzwi bardziej niż jest to konieczne.

Poduszki kurtynowe
Nie należy niczego mocować ani przyklejać do sufitu, gdyż mogłoby to spo-
wodować obrażenia głowy w przypadku zadziałania poduszki kurtynowej.
Nie wolno demontować uchwytów sufitowych, jeśli samochód je posiada, po-
nieważ zamocowane są do nich kurtynowe poduszki powietrzne.

9
110
JAZDA
HAMULEC POSTOJOWY

Przy parkowaniu samochodu na
pochyłości należy skręcić koła,
aby zablokować je przy krawęż-
niku, zaciągnąć hamulec posto-
jowy oraz włączyć bieg.

Włączanie


)
Maksymalnie pociągnąć dźwignię
hamulca postojowego w celu unie-
ruchomienia pojazdu.


Wyłączanie


)
Lekko pociągnąć dźwignię hamul-
ca postojowego, wcisnąć przycisk,
a następnie maksymalnie opuścić
dźwignię.
Podczas jazdy zapalenie się tej
kontrolki oraz kontrolki STOP
,
której towarzyszy sygnał dźwię-
kowy i komunikat na ekranie
wielofunkcyjnym, sygnalizują zaciąg-
nięty lub niedostatecznie zwolniony ha-
mulec postojowy.
MANUALNA 6-BIEGOWA SKRZYNIA BIEGÓW
Włączanie 5. lub 6. bie
gu



)
Przestawić dźwignię zmiany biegów
maksymalnie w prawo, aby prawid-
łowo wybrać 5. lub 6. bieg.

Ze względów bezpieczeństwa i
dla ułatwienia rozruchu silnika:


- zawsze włączać luz,

- nacisnąć pedał sprzęgła.
Bieg wsteczny należy włączać
po zatrzymaniu pojazdu, na wol-
nych obrotach.

)
Podnieść kołnierz pod gałką i prze-
stawić dźwignię zmiany biegów w
lewo i do przodu.
Włączenie biegu wstecznego
