2013 CITROEN C3 Instrukcja obsługi (in Polish)

10
135

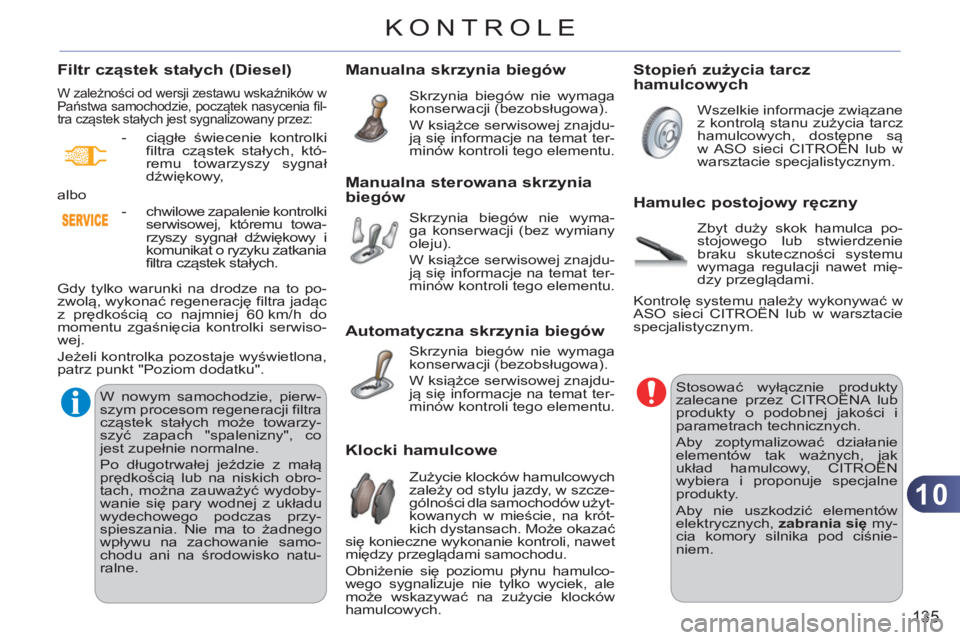

KONTROLE
Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konserwacji (bezobsługowa).
W książce serwisowej znajdu-
ją się informacje na temat ter-
minów kontroli tego elementu.
Automatyczna skrzynia biegów

Skrzynia biegów nie wymaga
konserwacji (bezobsługowa).
W książce serwisowej znajdu-
ją się informacje na temat ter-
minów kontroli tego elementu.
Hamulec postojowy ręczny

Zbyt duży skok hamulca po-
stojowego lub stwierdzenie
braku skuteczności systemu
wymaga regulacji nawet mię-
dzy przeglądami.
Kontrolę systemu należy wykonywać w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
















Stosować wyłącznie produkty
zalecane przez CITROËNA lub
produkty o podobnej jakości i
parametrach technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak
układ hamulcowy, CITROËN
wybiera i proponuje specjalne
produkty.
Aby nie uszkodzić elementów
elektrycznych, zabrania się
my-
cia komory silnika pod ciśnie-
niem.

Filtr cząstek stałych (Diesel)

W zależności od wersji zestawu wskaźników w
Państwa samochodzie, początek nasycenia fil-
tra cząstek stałych jest sygnalizowany przez:

W nowym samochodzie, pierw-
szym procesom regeneracji filtra
cząstek stałych może towarzy-
szyć zapach "spalenizny", co
jest zupełnie normalne.
Po długotrwałej jeździe z małą
prędkością lub na niskich obro-
tach, można zauważyć wydoby-
wanie się pary wodnej z układu
wydechowego podczas przy-
spieszania. Nie ma to żadnego
wpływu na zachowanie samo-
chodu ani na środowisko natu-
ralne.

- ciągłe świecenie kontrolki
filtra cząstek stałych, któ-
remu towarzyszy sygnał
dźwiękowy,
albo

- chwilowe zapalenie kontrolki
serwisowej, któremu towa-
rzyszy sygnał dźwiękowy i
komunikat o ryzyku zatkania
filtra cząstek stałych.
Gdy tylko warunki na drodze na to po-
zwolą, wykonać regeneracj
ę filtra jadąc
z prędkością co najmniej 60 km/h do
momentu zgaśnięcia kontrolki serwiso-
wej.
Jeżeli kontrolka pozostaje wyświetlona,
patrz punkt "Poziom dodatku".
Manualna sterowana skrzynia biegów
Skrzynia biegów nie wyma-
ga konserwacji (bez wymiany
oleju).
W książce serwisowej znajdu-
ją się informacje na temat ter-
minów kontroli tego elementu.
Klocki hamulcowe
Stopień zuż
ycia tarcz
hamulcowych
Zużycie klocków hamulcowych
zależy od stylu jazdy, w szcze-
gólności dla samochodów użyt-
kowanych w mieście, na krót-
kich dystansach. Może okazać
się konieczne wykonanie kontroli, nawet
między przeglądami samochodu.
Obniżenie się poziomu płynu hamulco-
wego sygnalizuje nie tylko wyciek, ale
może wskazywać na zużycie klocków
hamulcowych. Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych, dostępne są
w ASO sieci CITROËN lub w
warsztacie specjalistycznym.

11
136
INFORMACJE PRAKTYCZNE

Nalepka z ograniczeniem pręd-
kości I
powinna być naklejona na
kierownicę, aby przypominać, że
jedno koło jest naprawione tym-
czasowo.
Nie przekraczać prędkości 80 km/h
podczas jazdy z oponą naprawioną
za pomocą tego typu zestawu.

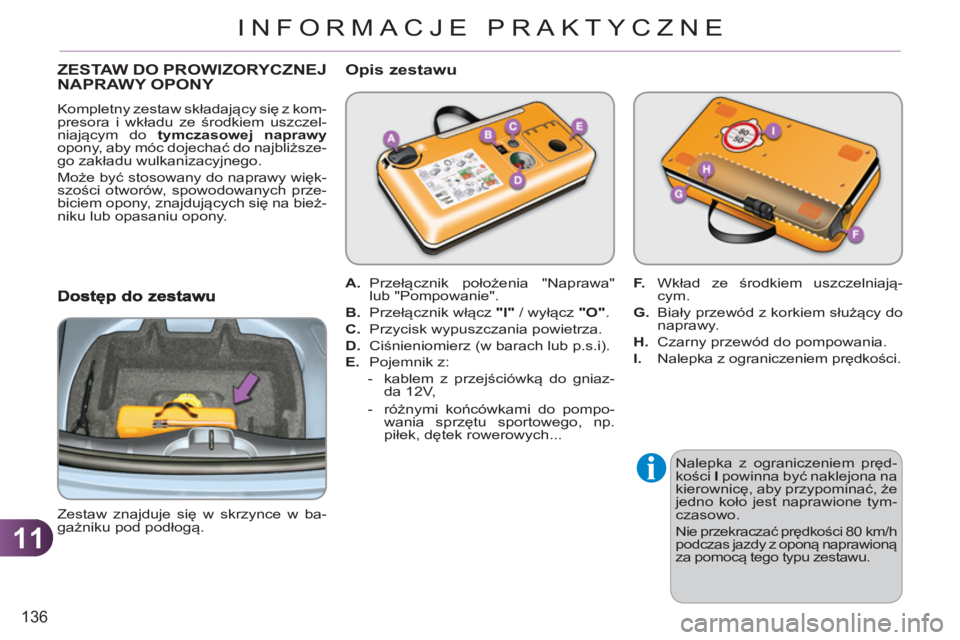

ZESTAW DO PROWIZORYCZNEJ
NAPRAWY OPONY
Kompletny zestaw składający się z kom-
presora i wkładu ze środkiem uszczel-
niającym do tymczasowej naprawy

opony, aby móc dojechać do najbliższe-
go zakładu wulkanizacyjnego.
Może być stosowany do naprawy więk-
szości otworów, spowodowanych prze-
biciem opony, znajdujących się na bież-
niku lub opasaniu opony.

Zestaw znajduje się w skrzynce w ba-
gażniku pod podłogą.
Opis zestawu



A.
Przełącznik położenia "Naprawa"
lub "Pompowanie".

B.
Przełącznik włącz "I"
/ wyłącz "O"
.

C.
Przycisk wypuszczania powietrza.

D.
Ciśnieniomierz (w barach lub p.s.i).

E.
Pojemnik z:


- kablem z przejściówką do gniaz-
da 12V,

- różnymi końcówkami do pompo-
wania sprzętu sportowego, np.
piłek, dętek rowerowych...
F.
Wkład ze środkiem uszczelniają-
cym.

G.
Biały przewód z korkiem służący do
naprawy.

H.
Czarny przewód do pompowania.

I.
Nalepka z ograniczeniem prędkości.

11
137
INFORMACJE PRAKTYCZNE

Nie należy wyciągać obcych ciał
wbitych w oponę.

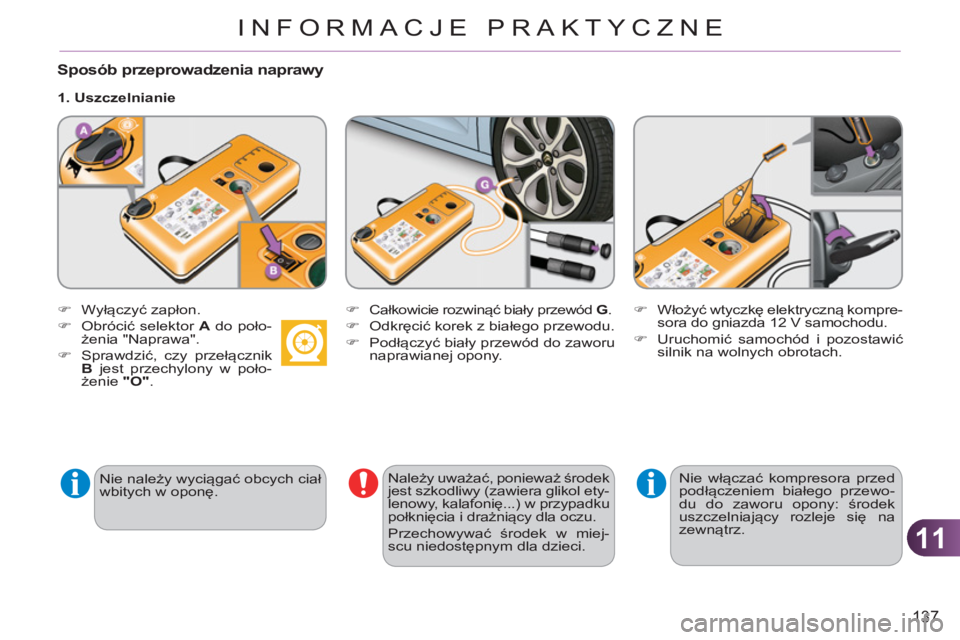

Sposób przeprowadzenia naprawy



)
Wyłączyć zapłon.

)
Obrócić selektor A
do poło-
żenia "Naprawa".

)
Sprawdzić, czy przełącznik
B
jest przechylony w poło-
żenie "O"
.
1. Uszczelnianie

)
Całkowicie rozwinąć biały przewód G
.

)
Odkręcić korek z białego przewodu.

)
Podłączyć biały przewód do zaworu
naprawianej opony.
)
Włożyć wtyczkę elektryczną kompre-
sora do gniazda 12 V samochodu.

)
Uruchomić samochód i pozostawić
silnik na wolnych obrotach.

Należy uważać, ponieważ środek
jest szkodliwy (zawiera glikol ety-
lenowy, kalafonię...) w przypadku
połknięcia i drażniący dla oczu.
Przechowywać środek w miej-
scu niedostępnym dla dzieci.
Nie włączać kompresora przed
podłączeniem białego przewo-
du do zaworu opony: środek
uszczelniający rozleje się na
zewnątrz.

11
138
INFORMACJE PRAKTYCZNE

)

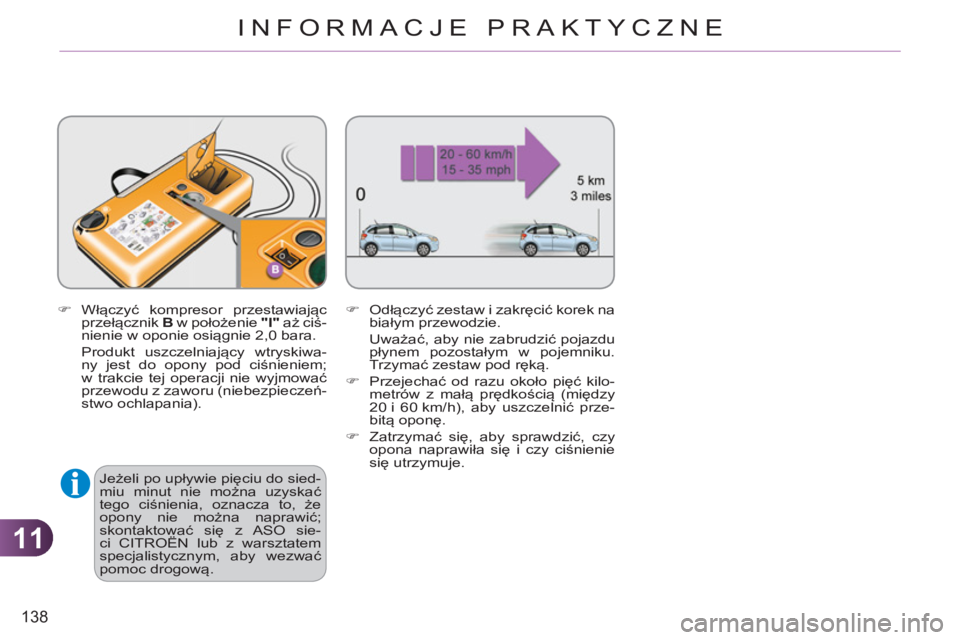

Włączyć kompresor przestawiając
przełącznik B
w położenie "I"
aż ciś-
nienie w oponie osiągnie 2,0 bara.
Produkt uszczelniający wtryskiwa-
ny jest do opony pod ciśnieniem;
w trakcie tej operacji nie wyjmować
przewodu z zaworu (niebezpieczeń-
stwo ochlapania).
)
Odłączyć zestaw i zakręcić korek na
białym przewodzie.
Uważać, aby nie zabrudzić pojazdu
płynem pozostałym w pojemniku.
Trzymać zestaw pod ręką.

)
Przejechać od razu około pięć kilo-
metrów z małą prędkością (między
20 i 60 km/h), aby uszczelnić prze-
bitą opon
ę.

)
Zatrzymać się, aby sprawdzić, czy
opona naprawiła się i czy ciśnienie
się utrzymuje.


Jeżeli po upływie pięciu do sied-
miu minut nie można uzyskać
tego ciśnienia, oznacza to, że
opony nie można naprawić;
skontaktować się z ASO sie-
ci CITROËN lub z warsztatem
specjalistycznym, aby wezwać
pomoc drogową.

11
139
INFORMACJE PRAKTYCZNE

)
Jak najszybciej skontaktować
się z ASO sieci CITROËN lub
z warsztatem specjalistycz-
nym.
Należy koniecznie powiado-
mić serwisanta o użyciu ze-
stawu. Po przeprowadzeniu
badania diagnostycznego
technik zaleci naprawę albo
wymianę opony.

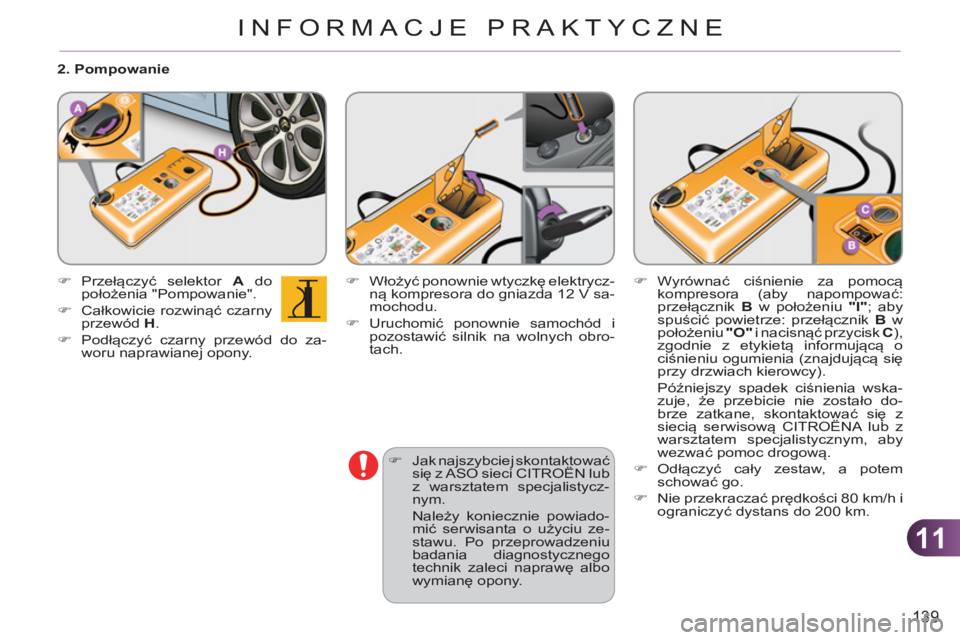

2. Pompowanie


)
Przełączyć selektor A
do
położenia "Pompowanie".

)
Całkowicie rozwinąć czarny
przewód H
.

)
Podłączyć czarny przewód do za-
woru naprawianej opony.
)
Włożyć ponownie wtyczkę elektrycz-
ną kompresora do gniazda 12 V sa-
mochodu.

)
Uruchomić ponownie samochód i
pozostawić silnik na wolnych obro-
tach.
)
Wyrównać ciśnienie za pomocą
kompresora (aby napompować:
przełącznik B
w poł
ożeniu "I"
; aby
spuścić powietrze: przełącznik B
w
położeniu "O"
i nacisnąć przycisk C
),
zgodnie z etykietą informującą o
ciśnieniu ogumienia (znajdującą się
przy drzwiach kierowcy).
Późniejszy spadek ciśnienia wska-
zuje, że przebicie nie zostało do-
brze zatkane, skontaktować się z
siecią serwisową CITROËNA lub z
warsztatem specjalistycznym, aby
wezwać pomoc drogową.

)
Odłączyć cały zestaw, a potem
schować go.

)
Nie przekraczać prędkości 80 km/h i
ograniczyć dystans do 200 km.

11
140
INFORMACJE PRAKTYCZNE

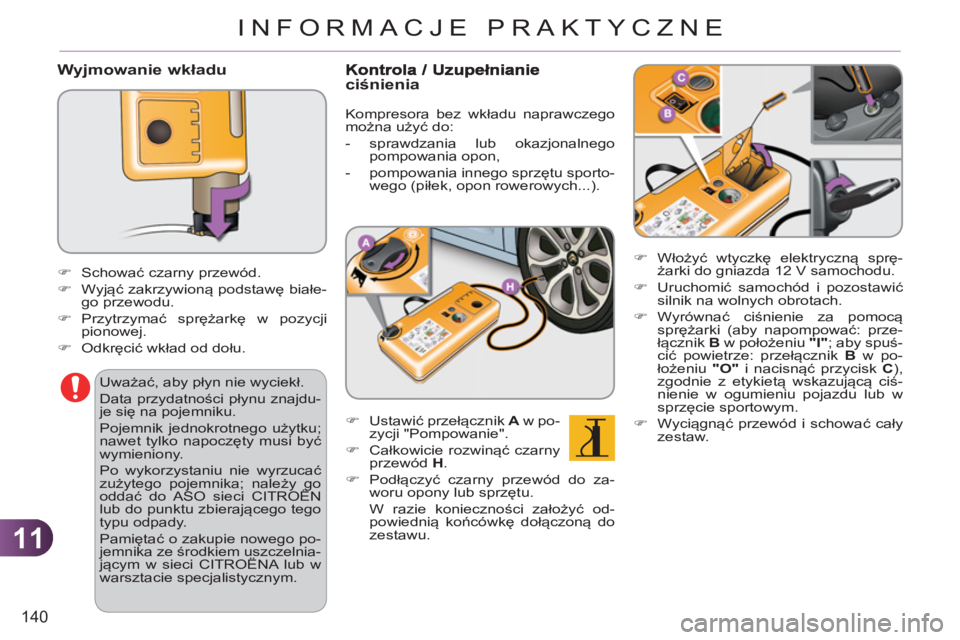

Wyjmowanie wkładu


)
Włożyć wtyczkę elektryczną sprę-
żarki do gniazda 12 V samochodu.

)
Uruchomić samochód i pozostawić
silnik na wolnych obrotach.

)
Wyrównać ciśnienie za pomocą
sprężarki (aby napompować: prze-
łącznik B
w położeniu "I"
; aby spuś-
cić powietrze: przełącznik B
w po-
łożeniu "O"
i nacisnąć przycisk C
),
zgodnie z etykietą wskazującą ciś-
nienie w ogumieniu pojazdu lub w
sprzęcie sportowym.

)
Wyciągnąć przewód i schować cały
zestaw.




)
Schować czarny przewód.

)
Wyjąć
zakrzywioną podstawę białe-
go przewodu.

)
Przytrzymać sprężarkę w pozycji
pionowej.

)
Odkręcić wkład od dołu.


Uważać, aby płyn nie wyciekł.
Data przydatności płynu znajdu-
je się na pojemniku.
Pojemnik jednokrotnego użytku;
nawet tylko napoczęty musi być
wymieniony.
Po wykorzystaniu nie wyrzucać
zużytego pojemnika; należy go
oddać do ASO sieci CITROËN
lub do punktu zbierającego tego
typu odpady.
Pamiętać o zakupie nowego po-
jemnika ze środkiem uszczelnia-
jącym w sieci CITROËNA lub w
warsztacie specjalistycznym.

ciśnienia


Kompresora bez wkładu naprawczego
można użyć do:


- sprawdzania lub okazjonalnego
pompowania opon,

- pompowania innego sprzętu sporto-
wego (piłek, opon rowerowych...).


)
Ustawić przełącznik A
w po-
zycji "Pompowanie".

)
Całkowicie rozwinąć czarny
przewód H
.

)
Podłączyć czarny przewód do za-
woru opony lub sprzętu.
W razie konieczności założyć od-
powiednią końcówkę dołączoną do
zestawu.

11
141
INFORMACJE PRAKTYCZNE

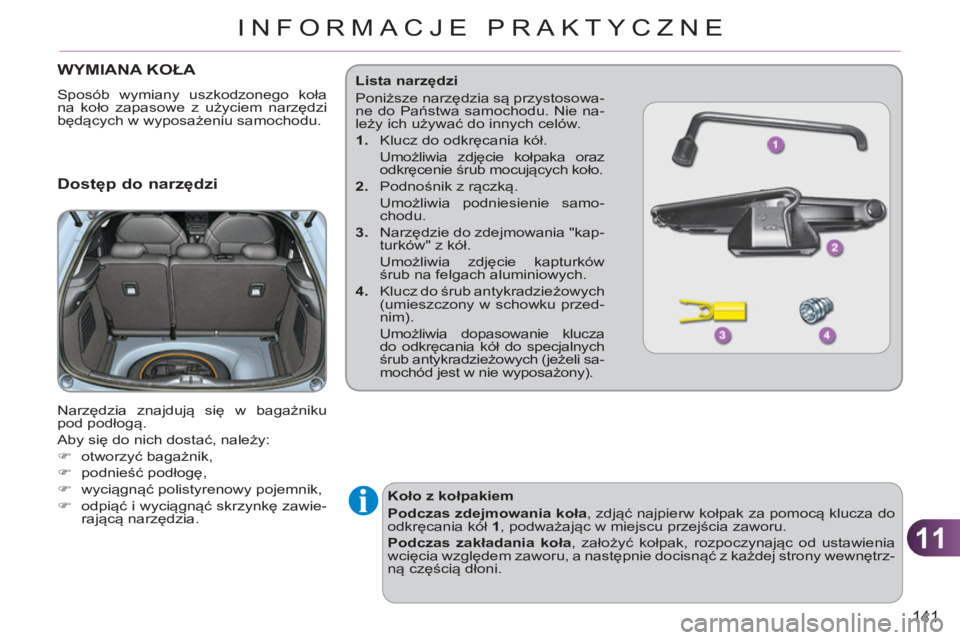

WYMIANA KOŁA

Sposób wymiany uszkodzonego koła
na koło zapasowe z użyciem narzędzi
będących w wyposażeniu samochodu.

Dostęp do narzędzi

Narzędzia znajdują się w bagażniku
pod podłogą.
Aby się do nich dostać, należy:


)
otworzyć bagażnik,

)
podnieść podłogę,

)
wyciągnąć polistyrenowy pojemnik,

)
odpiąć i wyciągnąć skrzynkę zawie-
rającą narzędzia.
Koło z kołpakiem

Podczas zdejmowania koła
, zdjąć najpierw kołpak za pomocą klucza do
odkręcania kół 1
, podważając w miejscu przejścia zaworu.

Podczas zakładania koła
, założyć kołpak, rozpoczynając od ustawienia
wcięcia względem zaworu, a następnie docisnąć z każdej strony wewnętrz-
ną częścią dłoni.

Lista narzędzi
Poniższe narzędzia są przystosowa-
ne do Państwa samochodu. Nie na-
leży ich używać do innych celów.


1.
Klucz do odkręcania kół.
Umożliwia zdjęcie kołpaka oraz
odkręcenie śrub mocujących koło.

2.
Podnośnik z rączką.
Umożliwia podniesienie samo-
chodu.

3.
Narzędzie do zdejmowania "kap-
turków" z kół
.
Umożliwia zdjęcie kapturków
śrub na felgach aluminiowych.

4.
Klucz do śrub antykradzieżowych
(umieszczony w schowku przed-
nim).
Umożliwia dopasowanie klucza
do odkręcania kół do specjalnych
śrub antykradzieżowych (jeżeli sa-
mochód jest w nie wyposażony).

11
INFORMACJE PRAKTYCZNE

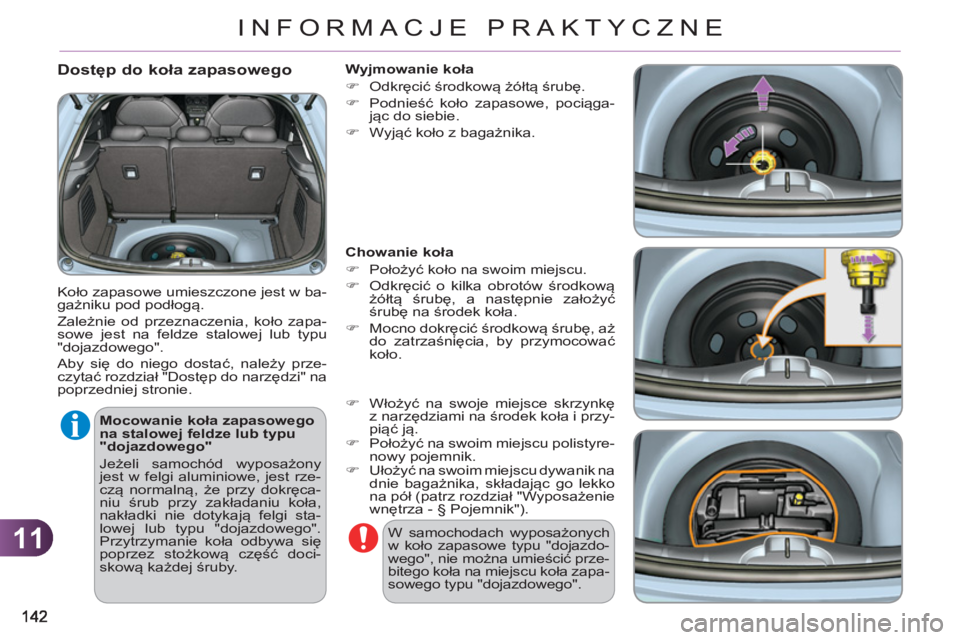

Dostęp do koła zapasowego

Koło zapasowe umieszczone jest w ba-
gażniku pod podłogą.
Zależnie od przeznaczenia, koło zapa-
sowe jest na feldze stalowej lub typu
"dojazdowego".
Aby się do niego dostać, należy prze-
czytać rozdział "Dostęp do narzędzi" na
poprzedniej stronie.

Mocowanie koła zapasowego
na stalowej feldze lub typu
"dojazdowego"
Jeżeli samochód wyposażony
jest w felgi aluminiowe, jest rze-
czą normalną, że przy dokręca-
niu śrub przy zakładaniu koła,
nakładki nie dotykają felgi sta-
lowej lub typu "dojazdowego".
Przytrzymanie koła odbywa się
poprzez stożkową część doci-
skową każdej śruby.
Wyjmowanie koła


)
Odkręcić środkową
żółtą śrubę.

)
Podnieść koło zapasowe, pociąga-
jąc do siebie.

)
Wyjąć koło z bagażnika.


Chowanie koła


)
Położyć koło na swoim miejscu.

)
Odkręcić o kilka obrotów środkową
żółtą śrubę, a następnie założyć
śrubę na środek koła.

)
Mocno dokręcić środkową śrubę, aż

do zatrzaśnięcia, by przymocować
koło.

)
Włożyć na swoje miejsce skrzynkę
z narzędziami na środek koła i przy-
piąć ją.

)
Położyć na swoim miejscu polistyre-
nowy pojemnik.

)
Ułożyć na swoim miejscu dywanik na
dnie bagażnika, składając go lekko
na pół (patrz rozdział "Wyposażenie
wnętrza - § Pojemnik").


W samochodach wyposażonych
w koło zapasowe typu "dojazdo-
wego", nie można umieścić prze-
bitego koła na miejscu koła zapa-
sowego typu "dojazdowego".
