INFORMACJE PRAKTYCZNE
WYMIANA BEZPIECZNIKA
Sposób wymiany uszkodzonego bez-
piecznika na nowy, zapobiegając uszko-
dzeniu odpowiadającej mu funkcji.


Dostęp do narzędzi

Szczypce oraz bezpieczniki zamienne
znajdują się na wewnętrznej stronie
skrzynki bezpieczników deski rozdziel-
czej.
Aby ją otworzyć:


)
odpiąć pokrywę, pociągając za bok,

)
całkowicie zdjąć pokrywę,

)
wyciągnąć szczypce.

Wymiana bezpiecznika

Przed wymianą bezpiecznika, należy
rozpoznać przyczynę usterki i ją usu-
nąć.


)
Sprawdzić na podstawie stanu włók-
na, czy bezpiecznik jest uszkodzony.

Dobry

Zły



)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.

)
Wymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu.

)
Sprawdzić, czy numer wygrawe-
rowany na skrzynce, zgadza się z
natężeniem wygrawerowanym na
nóżce oraz w tabelach poniżej.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe
został tak zbudowany, aby dzia-
łał z wyposażeniem seryjnym lub
opcjonalnym.
Przed instalacją innego wyposa-
żenia lub osprzętu elektrycznego
w pojeździe, należy skontaktowa
ć
się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
CITROËN nie ponosi odpowie-
dzialności za koszty związane
z naprawą pojazdu lub usterką
spowodowaną instalacją osprzętu
dodatkowego, niepochodzącego,
niezalecanego przez CITROËNA
i zainstalowanego niezgodnie z
zaleceniami, w szczególności do-
tyczy to urządzeń, których łączny
pobór mocy przekracza 10 miliam-
perów.

11
152
INFORMACJE PRAKTYCZNE

Bezpieczniki w desce
rozdzielczej

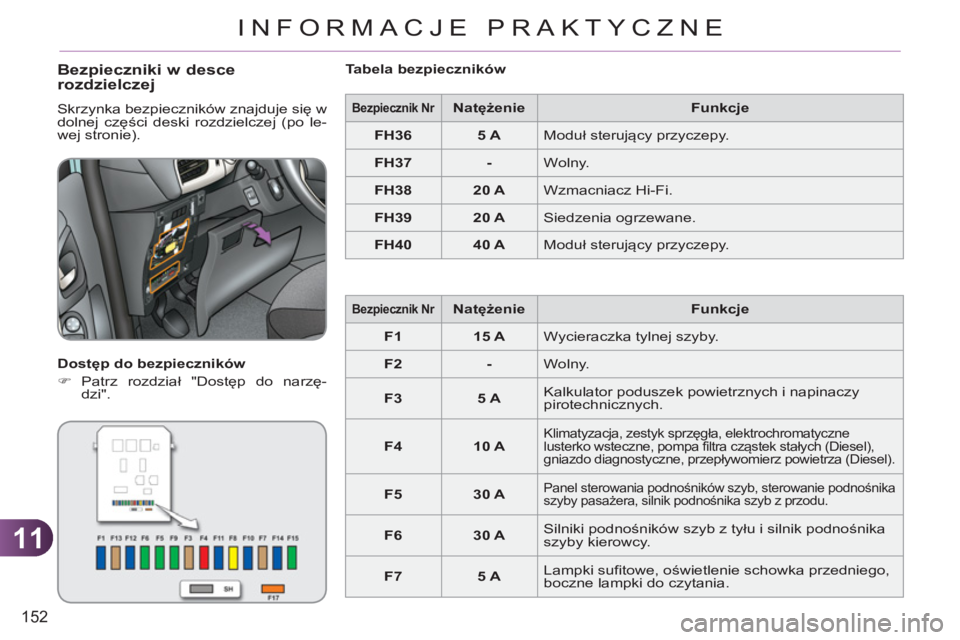

Skrzynka bezpieczników znajduje się w
dolnej części deski rozdzielczej (po le-
wej stronie).

Dostęp do bezpieczników


)
Patrz rozdział "Dostęp do narzę-
dzi".

Tabela bezpieczników


Bezpiecznik Nr




Natężenie


Funkcje



FH36



5 A

Moduł sterujący przyczepy.


FH37



-

Wolny.


FH38



20 A

Wzmacniacz Hi-Fi.


FH39



20 A

Siedzenia ogrzewane.


FH40



40 A

Moduł sterujący przyczepy.



Bezpiecznik Nr




Natężenie


Funkcje



F1



15 A

Wycieraczka tylnej szyby.


F2



-

Wolny.


F3



5 A

Kalkulator poduszek powietrznych i napinaczy
pirotechnicznych.


F4



10 A



Klimatyzacja, zestyk sprzęgła, elektrochromatyczne
lusterko wsteczne, pompa filtra cząstek stałych (Diesel),
gniazdo diagnostyczne, przepływomierz powietrza (Diesel).



F5



30 A


Panel sterowania podnośników szyb, sterowanie podnośnika
szyby pasażera, silnik podnośnika szyb z przodu.



F6



30 A

Silniki podnośników szyb z tyłu i silnik podnośnika
szyby kierowcy.


F7



5 A

Lampki sufitowe, oświetlenie schowka przedniego,
boczne lampki do czytania.

11
153
INFORMACJE PRAKTYCZNE

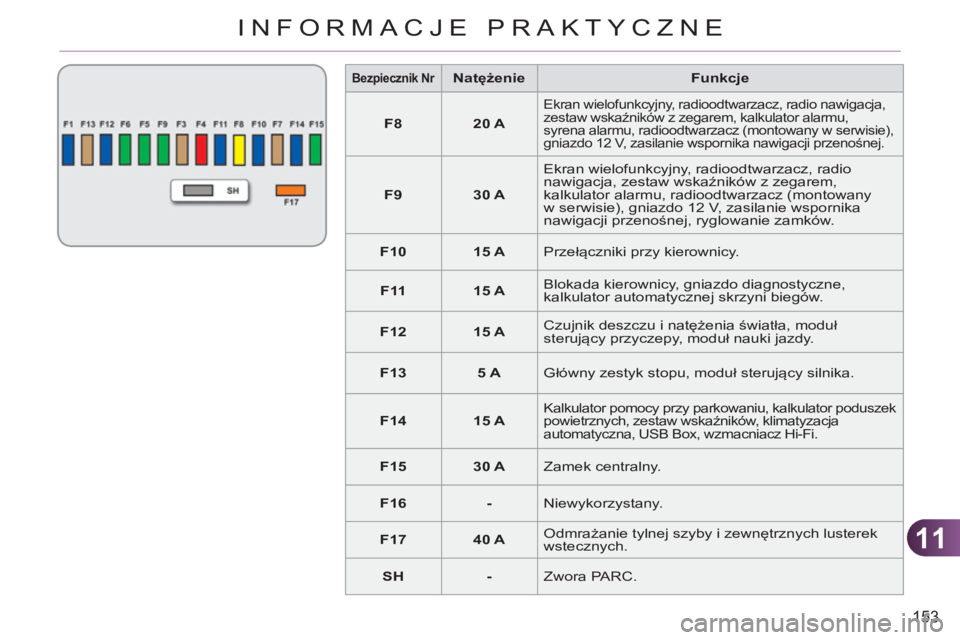

Bezpiecznik Nr




Natężenie


Funkcje



F8



20 A



Ekran wielofunkcyjny, radioodtwarzacz, radio nawigacja,
zestaw wskaźników z zegarem, kalkulator alarmu,
syrena alarmu, radioodtwarzacz (montowany w serwisie),
gniazdo 12 V, zasilanie wspornika nawigacji przenośnej.



F9



30 A

Ekran wielofunkcyjny, radioodtwarzacz, radio
nawigacja, zestaw wskaźników z zegarem,
kalkulator alarmu, radioodtwarzacz (montowany
w serwisie), gniazdo 12 V, zasilanie wspornika
nawigacji przenośnej, ryglowanie zamków.


F10



15 A

Przełączniki przy kierownicy.


F11



15 A

Blokada kierownicy, gniazdo diagnostyczne,
kalkulator automatycznej skrzyni biegów.


F12



15 A

Czujnik deszczu i natężenia światła, moduł
sterujący przyczepy, moduł nauki jazdy.


F13



5 A

Główny zestyk stopu, moduł sterujący silnika.


F14



15 A



Kalkulator pomocy przy parkowaniu, kalkulator poduszek
powietrznych, zestaw wskaźników, klimatyzacja
automatyczna, USB Box, wzmacniacz Hi-Fi.


F15



30 A

Zamek centralny.


F16



-

Niewykorzystany.


F17



40 A

Odmrażanie tylnej szyby i zewnętrznych lusterek
wstecznych.


SH



-

Zwora PARC.

11
154
INFORMACJE PRAKTYCZNE

Bezpieczniki w komorze
silnika

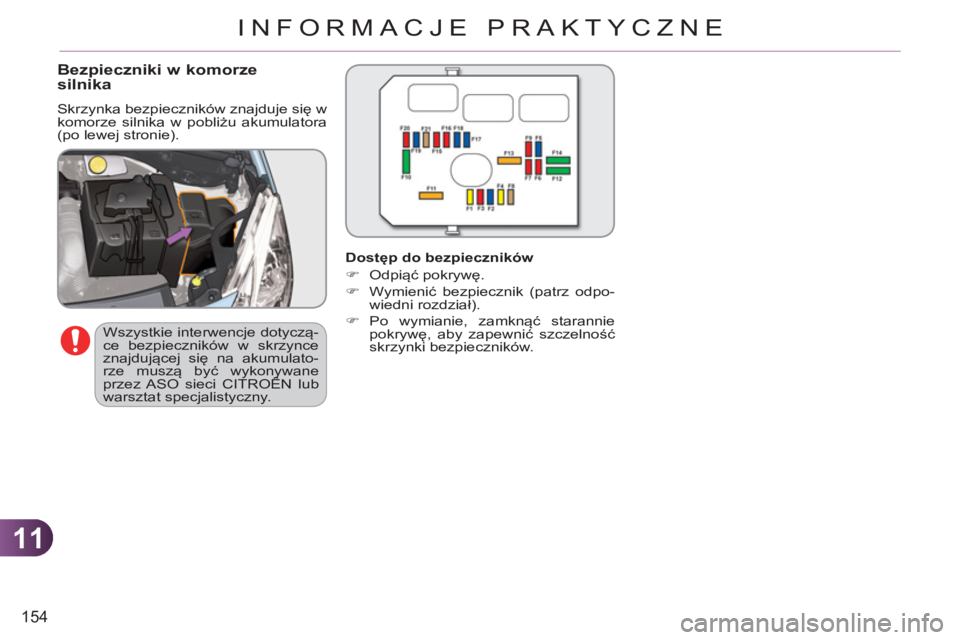

Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora
(po lewej stronie).

Wszystkie interwencje dotyczą-
ce bezpieczników w skrzynce
znajdującej się na akumulato-
rze muszą być wykonywane
przez ASO sieci CITROËN lub
warsztat specjalistyczny.
Dostęp do bezpieczników


)
Odpiąć pokrywę.

)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).

)
Po wymianie, zamknąć starannie
pokrywę, aby zapewnić szczelność
skrzynki bezpieczników.

11
INFORMACJE PRAKTYCZNE

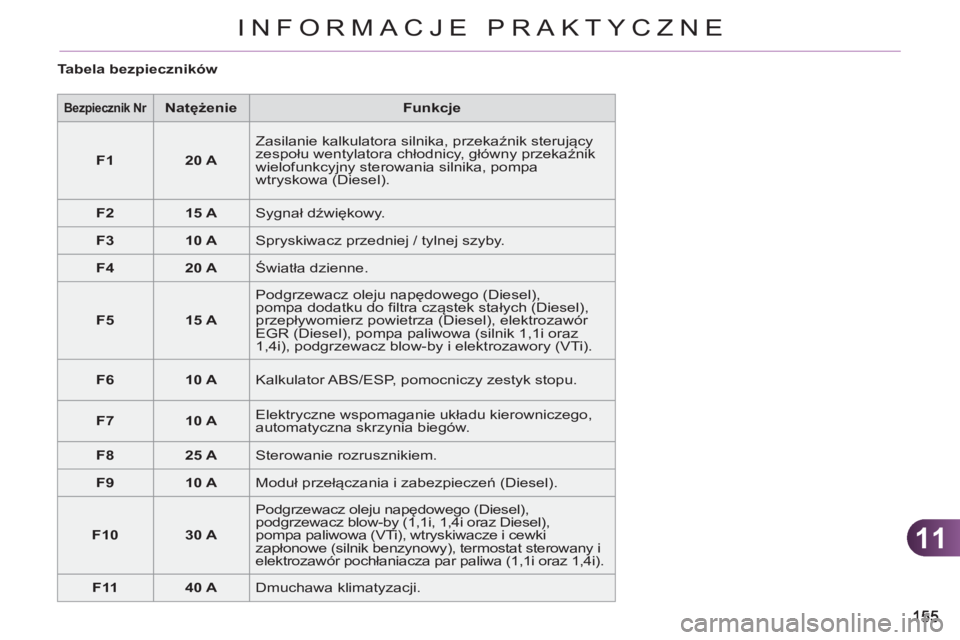

Tabela bezpieczników



Bezpiecznik Nr




Natężenie


Funkcje



F1



20 A

Zasilanie kalkulatora silnika, przekaźnik sterujący
zespołu wentylatora chłodnicy, główny przekaźnik
wielofunkcyjny sterowania silnika, pompa
wtryskowa (Diesel).


F2



15 A

Sygnał dźwiękowy.


F3



10 A

Spryskiwacz przedniej / tylnej szyby.


F4



20 A

Światła dzienne.


F5



15 A

Podgrzewacz oleju napędowego (Diesel),
pompa dodatku do filtra cząstek stałych (Diesel),
przepływomierz powietrza (Diesel), elektrozawór
EGR (Diesel), pompa paliwowa (silnik 1,1i oraz
1,4i), podgrzewacz blow-by i elektrozawory (VTi).


F6



10 A

Kalkulator ABS/ESP, pomocniczy zestyk stopu.


F7



10 A

Elektryczne wspomaganie układu kierowniczego,
automatyczna skrzynia biegów.


F8



25 A

Sterowanie rozrusznikiem.


F9



10 A

Moduł
przełączania i zabezpieczeń (Diesel).


F10



30 A

Podgrzewacz oleju napędowego (Diesel),
podgrzewacz blow-by (1,1i, 1,4i oraz Diesel),
pompa paliwowa (VTi), wtryskiwacze i cewki
zapłonowe (silnik benzynowy), termostat sterowany i
elektrozawór pochłaniacza par paliwa (1,1i oraz 1,4i).


F11



40 A

Dmuchawa klimatyzacji.

11
156
INFORMACJE PRAKTYCZNE

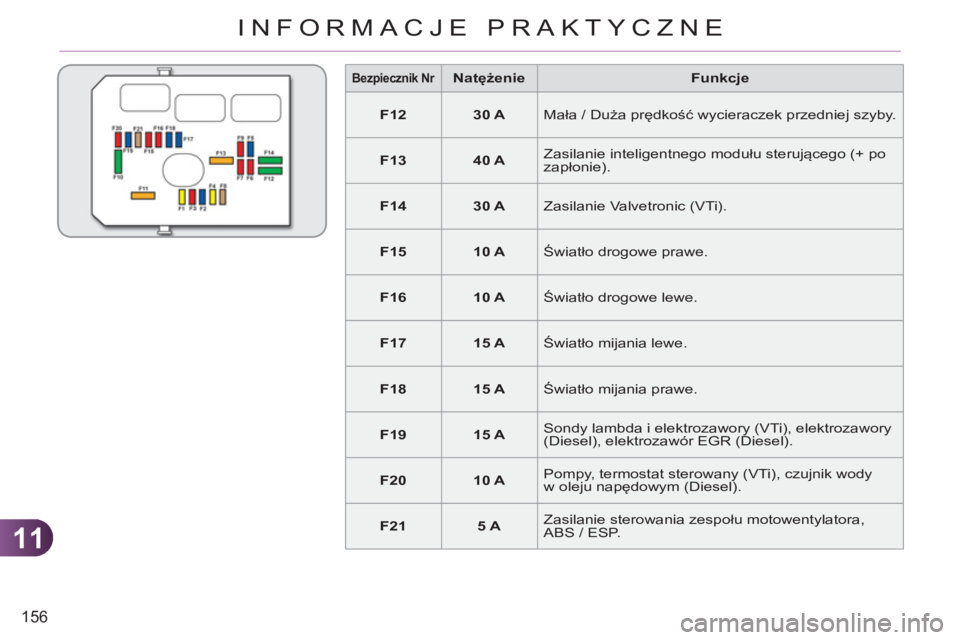

Bezpiecznik Nr




Natężenie


Funkcje



F12



30 A

Mała / Duża prędkość wycieraczek przedniej szyby.


F13



40 A

Zasilanie inteligentnego modułu sterującego (+ po
zapłonie).


F14



30 A

Zasilanie Valvetronic (VTi).


F15



10 A

Światło drogowe prawe.


F16



10 A

Światło drogowe lewe.


F17



15 A

Światło mijania lewe.


F18



15 A

Światło mijania prawe.


F19



15 A

Sondy lambda i elektrozawory (VTi), elektrozawory
(Diesel), elektrozawór EGR (Diesel).


F20



10 A

Pompy, termostat sterowany (VTi), czujnik wody
w oleju napędowym (Diesel).


F21



5 A

Zasilanie sterowania zespo
łu motowentylatora,
ABS / ESP.

11
INFORMACJE PRAKTYCZNE

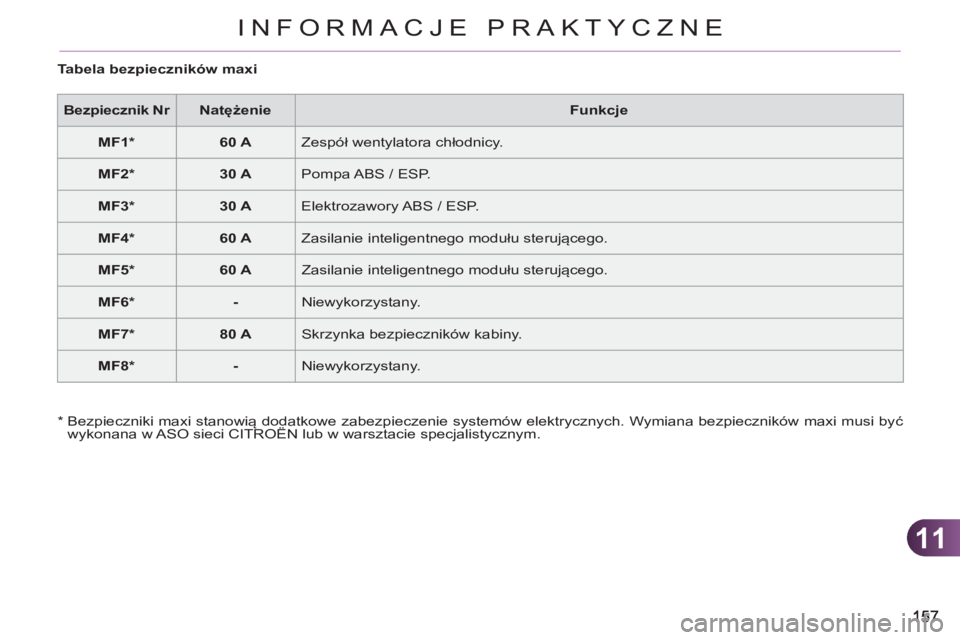

Tabela bezpieczników maxi


Bezpiecznik Nr



Natężenie


Funkcje



MF1 *



60 A

Zespół wentylatora chłodnicy.


MF2 *



30 A

Pompa ABS / ESP.


MF3 *



30 A

Elektrozawory ABS / ESP.


MF4 *



60 A

Zasilanie inteligentnego modułu sterującego.


MF5 *



60 A

Zasilanie inteligentnego modułu sterującego.


MF6 *



-

Niewykorzystany.


MF7 *



80 A

Skrzynka bezpieczników kabiny.


MF8 *



-

Niewykorzystany.

*
Bezpieczniki maxi stanowią dodatkowe zabezpieczenie systemów elektrycznych. Wymiana bezpieczników maxi musi być
wykonana w ASO sieci CITROËN lub w warsztacie specjalistycznym.

11
158
INFORMACJE PRAKTYCZNE

Uruchamianie pojazdu z innego akumulatora



)
Podłączyć czerwony przewód do
zacisku (+) akumulatora rozładowa-
nego A
, a następnie do zacisku (+)
akumulatora pomocniczego B
.

)
Jeden koniec przewodu zielonego
lub czarnego podłączyć do zacisku (-)
akumulatora pomocniczego B
.

)
Drugi koniec przewodu zielonego
lub czarnego podłączyć do oddalo-
nego punktu masowego (-) Państwa
pojazdu.

)
Uruchomić silnik pojazdu wspoma-
gającego.

)
Włączyć rozrusznik pojazdu, który
był unieruchomiony i nie wyłączać
silnika.

)
Poczekać, aż silnik powróci na wol-
ne obroty i odłączyć przewody.

AKUMULATOR

Sposób postępowania w przypadku ła-
dowania rozładowanego akumulatora
lub w przypadku uruchamiania silnika z
innego akumulatora.
Akumulator znajduje się pod pokrywą
silnika.
W celu uzyskania dostępu do akumula-
tora należy:


)
otworzyć pokrywę za pomocą we-
wnętrznej dźwigni, a następnie od
zewnątrz,

)
ustawić podpórkę pokrywy silnika,

)
podnieść plastikową osłonę zacisku (+).

Dostęp do akumulatora







Obecność tej etykiety, zwłaszcza
w połączeniu z funkcją Stop &
Start, wskazuje na zastosowanie
akumulatora ołowiowego 12 V,
o specjalnej technologii i para-
metrach, wymagającego w przy-
padku wymiany albo odłączenia,
interwencji ze strony ASO sieci
CITROËN lub warsztatu specja-
listycznego.
Nieprzestrzeganie tych zaleceń
może spowodować przedwczes-
ne zużycie akumulatora.

Po zamontowaniu akumulatora w
ASO sieci CITROËN lub w war-
sztacie specjalistycznym, funk-
cja Stop & Start będzie aktywna
dopiero po nieprzerwanym po-
stoju samochodu, którego czas
trwania zależy od warunków kli-
matycznych i stanu naładowania
akumulatora (do około 8 godzin).
