2013 CITROEN C3 Instrukcja obsługi (in Polish)

11
143
INFORMACJE PRAKTYCZNE

*
położenie R
dla manualnej sterowanej
skrzyni biegów; położenie P
dla auto-
matycznej skrzyni biegów.

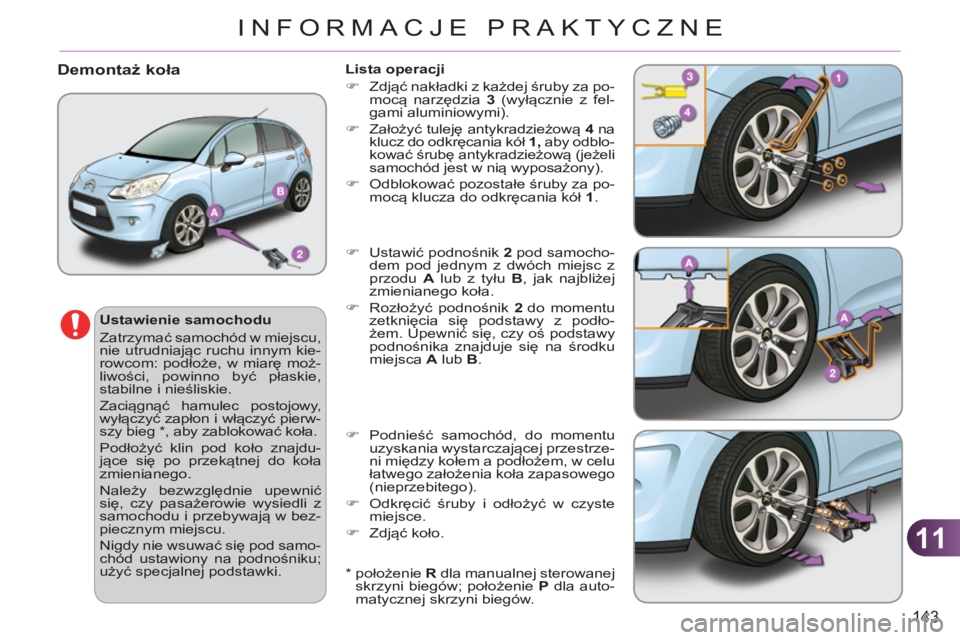

Demontaż koła


Ustawienie samochodu
Zatrzymać samochód w miejscu,
nie utrudniając ruchu innym kie-
rowcom: podłoże, w miarę moż-
liwości, powinno być płaskie,
stabilne i nieśliskie.
Zaciągnąć hamulec postojowy,
wyłączyć zapłon i włączyć pierw-
szy bieg * , aby zablokować koła.
Podłożyć klin pod koło znajdu-
jące się po przekątnej do koła
zmienianego.
Należy bezwzględnie upewnić
się, czy pasażerowie wysiedli z
samochodu i przebywają w bez-
piecznym miejscu.
Nigdy nie wsuwać się pod samo-
chód ustawiony na podnośniku;
użyć
specjalnej podstawki.
Lista operacji


)
Zdjąć nakładki z każdej śruby za po-
mocą narzędzia 3
(wyłącznie z fel-
gami aluminiowymi).

)
Założyć tuleję antykradzieżową 4
na
klucz do odkręcania kół 1,
aby odblo-
kować śrubę antykradzieżową (jeżeli
samochód jest w nią wyposażony).

)
Odblokować pozostałe śruby za po-
mocą klucza do odkręcania kół 1
.

)
Ustawić podnośnik 2
pod samocho-
dem pod jednym z dwóch miejsc z
przodu A
lub z tyłu B
, jak najbliżej
zmienianego koła.

)
Rozłożyć podnośnik 2
do momentu
zetknięcia się podstawy z podło-
żem. Upewnić się, czy oś podstawy
podnośnika znajduje się na środku
miejsca A
lub B
.

)
Podnieść samochód, do momentu
uzyskania wystarczającej przestrze-
ni między kołem a podłożem, w celu
łatwego założenia koła zapasowego
(nieprzebitego).

)
Odkręcić śruby i odłożyć w czyste
miejsce.

)
Zdjąć koło.

11
144
INFORMACJE PRAKTYCZNE

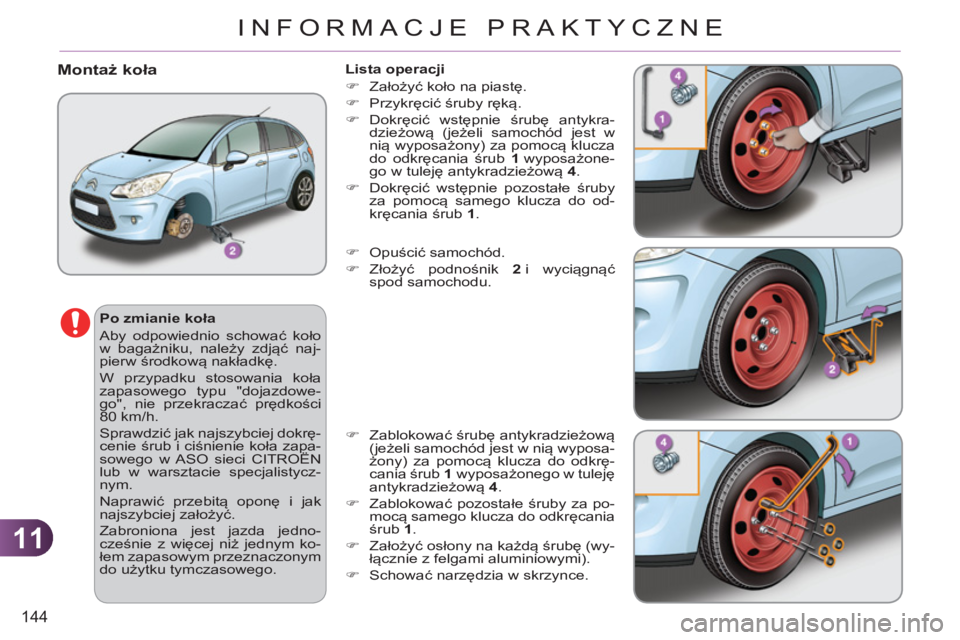

Po zmianie koła
Aby odpowiednio schować koło
w bagażniku, należy zdjąć naj-
pierw środkową nakładkę.
W przypadku stosowania koła
zapasowego typu "dojazdowe-
go", nie przekraczać prędkości
80 km/h.
Sprawdzić jak najszybciej dokrę-
cenie śrub i ciśnienie koła zapa-
sowego w ASO sieci CITROËN
lub w warsztacie specjalistycz-
nym.
Naprawić przebitą oponę i jak
najszybciej założyć.
Zabroniona jest jazda jedno-
cześnie z więcej niż jednym ko-
łem zapasowym przeznaczonym
do użytku tymczasowego.


Montaż koła

Lista operacji


)
Założyć koło na piastę.

)
Przykręcić śruby ręką.

)
Dokręcić wstępnie śrubę antykra-
dzieżową (jeżeli samochód jest w
nią wyposażony) za pomocą klucza
do odkręcania śrub 1
wyposażone-
go w tuleję antykradzieżową 4
.

)
Dokręcić wstępnie pozostałe śruby
za pomocą samego klucza do od-
kręcania śrub 1
.

)
Opuścić
samochód.

)
Złożyć podnośnik 2
i wyciągnąć
spod samochodu.

)
Zablokować śrubę antykradzieżową
(jeżeli samochód jest w nią wyposa-
żony) za pomocą klucza do odkrę-
cania śrub 1
wyposażonego w tuleję
antykradzieżową 4
.

)
Zablokować pozostałe śruby za po-
mocą samego klucza do odkręcania
śrub 1
.

)
Założyć osłony na każdą śrubę (wy-
łącznie z felgami aluminiowymi).

)
Schować narzędzia w skrzynce.

11
145
INFORMACJE PRAKTYCZNE

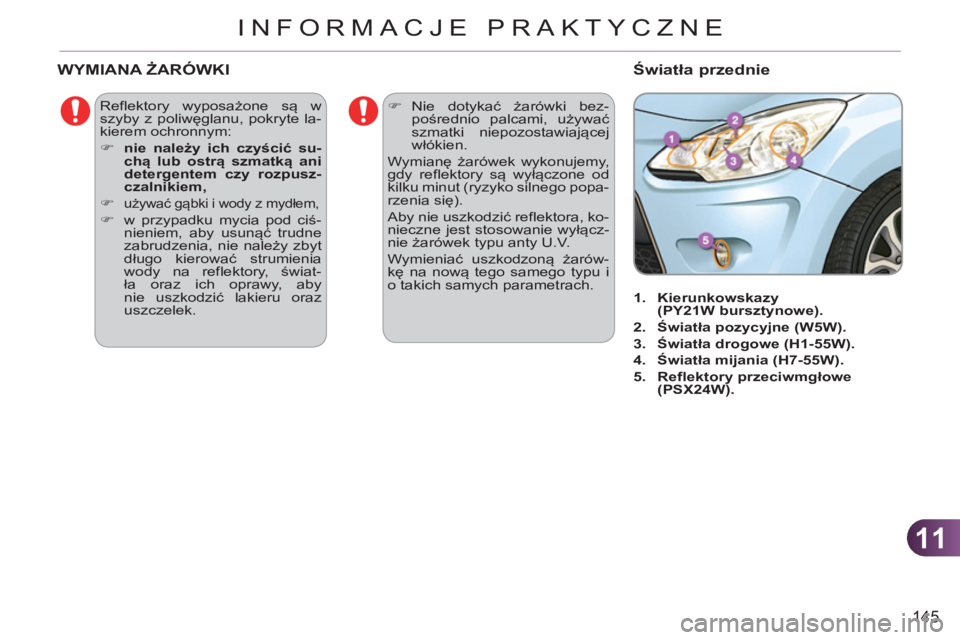

Reflektory wyposażone są w
szyby z poliwęglanu, pokryte la-
kierem ochronnym:


)
nie należy ich czyścić su-
chą lub ostrą szmatką ani
detergentem czy rozpusz-
czalnikiem,


)

używać gąbki i wody z mydłem,


)
w przypadku mycia pod ciś-
nieniem, aby usunąć trudne
zabrudzenia, nie należy zbyt
długo kierować strumienia
wody na reflektory, świat-
ła oraz ich oprawy, aby
nie uszkodzić lakieru oraz
uszczelek.
WYMIANA ŻARÓWKI




)
Nie dotykać żarówki bez-
pośrednio palcami, używać
szmatki niepozostawiającej
włókien.
Wymianę żarówek wykonujemy,
gdy reflektory są wyłączone od
kilku minut (ryzyko silnego popa-
rzenia się).
Aby nie uszkodzić reflektora, ko-
nieczne jest stosowanie wyłącz-
nie żarówek typu anty U.V.
Wymieniać uszkodzoną żarów-
kę na nową tego samego typu i
o takich samych parametrach.


Światła przednie









1.
Kierunkowskazy
(PY21W bursztynowe).


2.
Światła pozycyjne (W5W).


3.
Światła drogowe (H1-55W).


4.
Światła mijania (H7-55W).


5.
Reflektory przeciwmgłowe
(PSX24W).

11
146
INFORMACJE PRAKTYCZNE

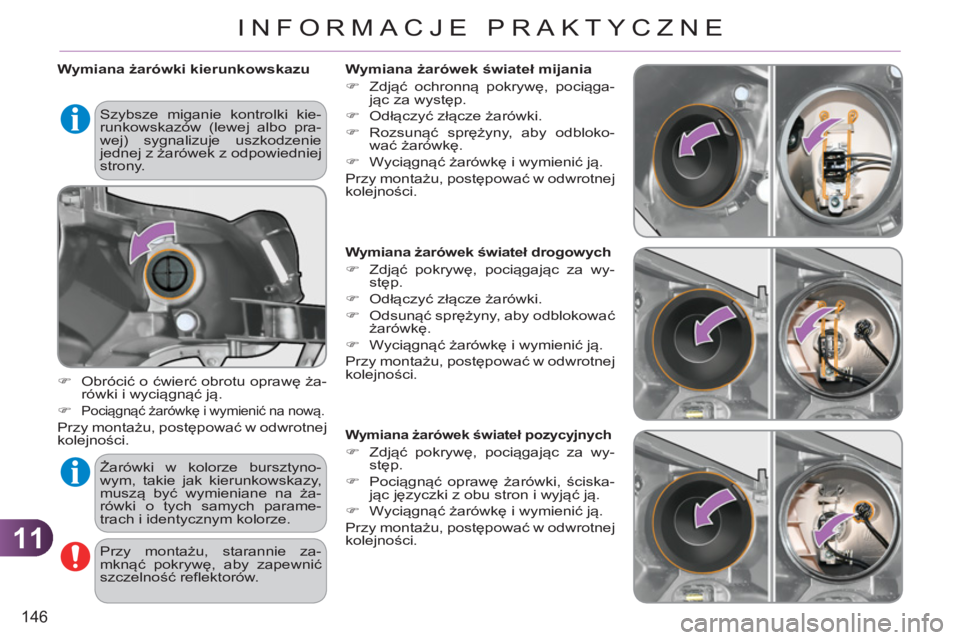

Wymiana żarówki kierunkowskazu


)
Obrócić o ćwierć obrotu oprawę ża-
rówki i wyciągnąć ją.

)

Pociągnąć żarówkę i wymienić na nową.

Przy montażu, postępować w odwrotnej
kolejności.
Przy montażu, starannie za-
mknąć pokrywę, aby zapewnić
szczelność reflektorów.
Szybsze miganie kontrolki kie-
runkowskazów (lewej albo pra-
wej) sygnalizuje uszkodzenie
jednej z żarówek z odpowiedniej
strony.
Żarówki w kolorze bursztyno-
wym, takie jak kierunkowskazy,
muszą być wymieniane na ża-
rówki o tych samych parame-
trach i identycznym kolorze.






Wymiana żarówek świateł mijania


)
Zdjąć ochronną pokrywę, pociąga-
jąc za występ.

)
Odłączyć złącze żarówki.

)
Rozsunąć sprężyny, aby odbloko-
wać żarówkę.

)
Wyciągnąć żarówkę
i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.














Wymiana żarówek świateł drogowych


)
Zdjąć pokrywę, pociągając za wy-
stęp.

)
Odłączyć złącze żarówki.

)
Odsunąć sprężyny, aby odblokować
żarówkę.

)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.


Wymiana żarówek świateł pozycyjnych



)
Zdjąć pokrywę, pociągając za wy-
stęp.

)
Pociągnąć oprawę żarówki, ściska-
jąc języczki z obu stron i wyjąć ją.

)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.

11
147
INFORMACJE PRAKTYCZNE

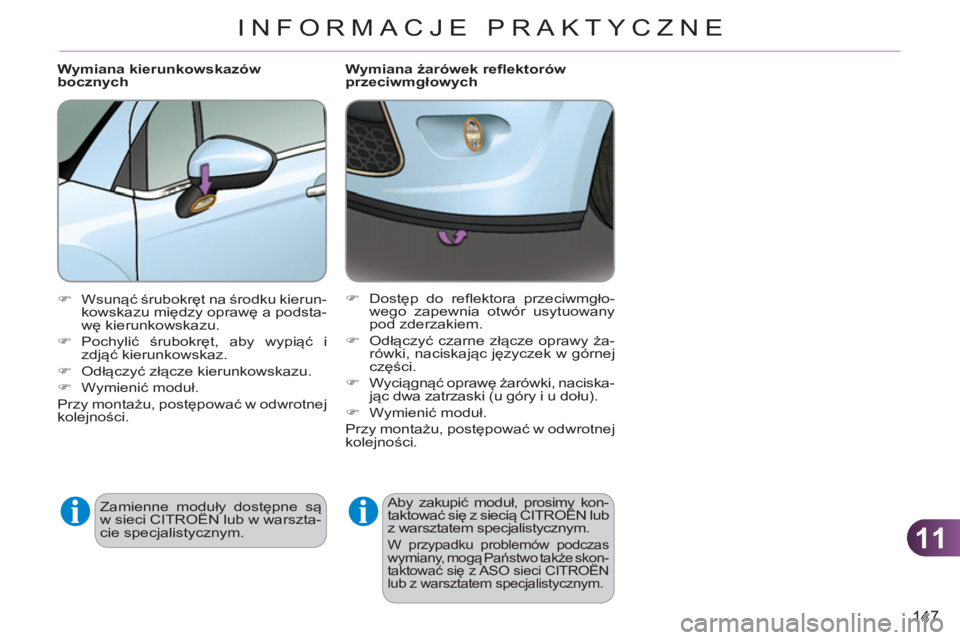

Wymiana żarówek reflektorów
przeciwmgłowych
Aby zakupić moduł, prosimy kon-
taktować się z siecią CITROËN lub
z warsztatem specjalistycznym.
W przypadku problemów podczas
wymiany, mogą Państwo także skon-
taktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.




)
Dostęp do reflektora przeciwmgło-
wego zapewnia otwór usytuowany
pod zderzakiem.

)
Odłączyć czarne złącze oprawy ża-
rówki, naciskając języczek w górnej
części.

)
Wyciągnąć oprawę żarówki, naciska-
jąc dwa zatrzaski (u góry i u dołu).

)
Wymienić moduł.
Przy montażu, postępować w odwrotnej
kolejności.
Wymiana kierunkowskazów
bocznych


)
Wsunąć śrubokręt na środku kierun-
kowskazu między oprawę a podsta-
wę kierunkowskazu.

)
Pochylić śrubokręt, aby wypiąć i
zdjąć kierunkowskaz.

)
Odłą
czyć złącze kierunkowskazu.

)
Wymienić moduł.
Przy montażu, postępować w odwrotnej
kolejności.
Zamienne moduły dostępne są
w sieci CITROËN lub w warszta-
cie specjalistycznym.

11
148
INFORMACJE PRAKTYCZNE

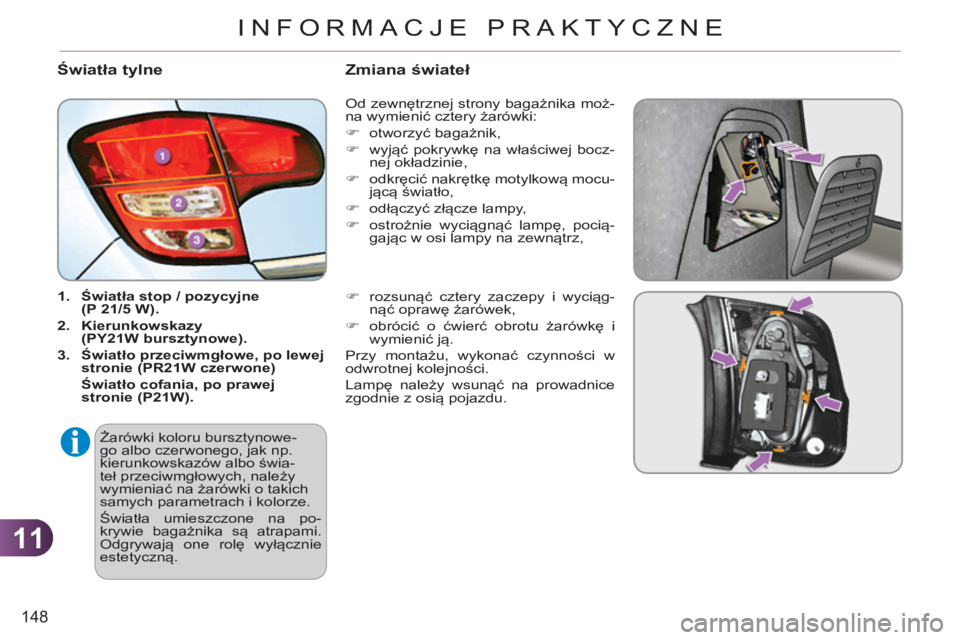

Światła tylne



1.
Światła stop / pozycyjne
(P 21/5 W).


2.
Kierunkowskazy
(PY21W bursztynowe)

.

3.
Światło przeciwmgłowe, po lewej
stronie (PR21W czerwone)


Światło cofania, po prawej
stronie (P21W).

Od zewnętrznej strony bagażnika moż-
na wymienić cztery żarówki:


)
otworzyć bagażnik,

)
wyjąć pokrywkę na właściwej bocz-
nej okładzinie,

)
odkręcić nakrętkę motylkową mocu-
jącą światło,

)
odłączyć złącze lampy,

)
ostrożnie wyciągnąć lampę, pocią-
gając w osi lampy na zewnątrz,

)
rozsunąć cztery zaczepy i wyciąg-
nąć oprawę żarówek,

)
obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu, wykonać czynności w
odwrotnej kolejności.
Lampę należy wsunąć na prowadnice
zgodnie z osią pojazdu.
Zmiana świateł

Żarówki koloru bursztynowe-
go albo czerwonego, jak np.
kierunkowskazów albo świa-
teł przeciwmgłowych, należy
wymieniać na żarówki o takich
samych parametrach i kolorze.
Światła umieszczone na po-
krywie bagażnika są atrapami.
Odgrywają one rolę wyłącznie
estetyczną.

11
149
INFORMACJE PRAKTYCZNE

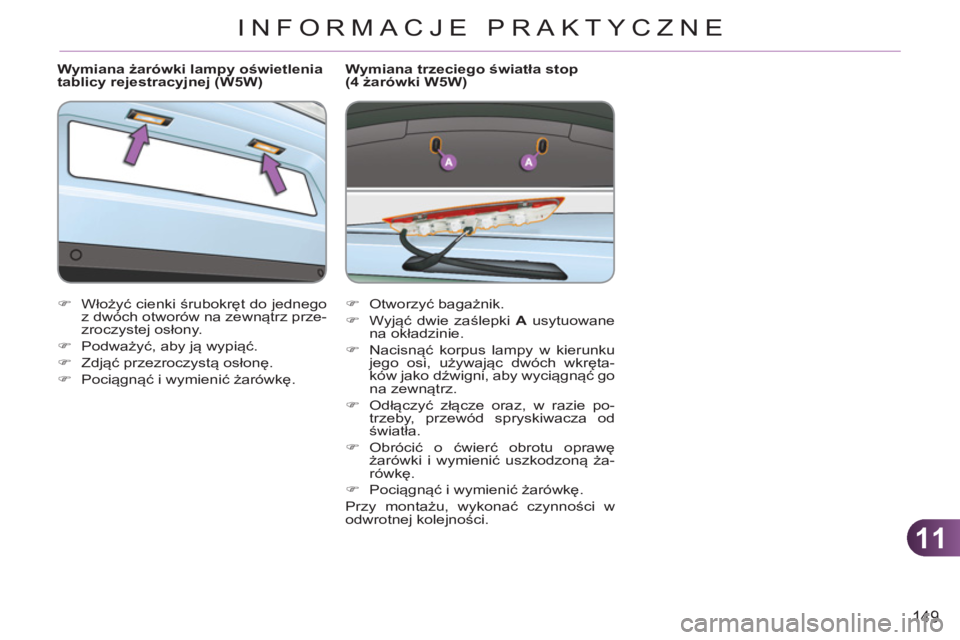

Wymiana żarówki lampy oświetlenia
tablicy rejestracyjnej (W5W)


)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz prze-
zroczystej osłony.

)
Podważyć, aby ją wypiąć.

)
Zdjąć przezroczystą osłonę.

)
Pociągnąć i wymienić żarówkę.



)
Otworzyć bagażnik.

)
Wyjąć dwie zaślepki A
usytuowane
na okładzinie.

)
Nacisnąć korpus lampy w kierunku
jego osi, używając dwóch wkręta-
ków jako dźwigni, aby wyciągnąć go
na zewn
ątrz.

)
Odłączyć złącze oraz, w razie po-
trzeby, przewód spryskiwacza od
światła.

)
Obrócić o ćwierć obrotu oprawę
żarówki i wymienić uszkodzoną ża-
rówkę.

)
Pociągnąć i wymienić żarówkę.
Przy montażu, wykonać czynności w
odwrotnej kolejności.
















Wymiana trzeciego światła stop
(4 żarówki W5W)

11
150
INFORMACJE PRAKTYCZNE

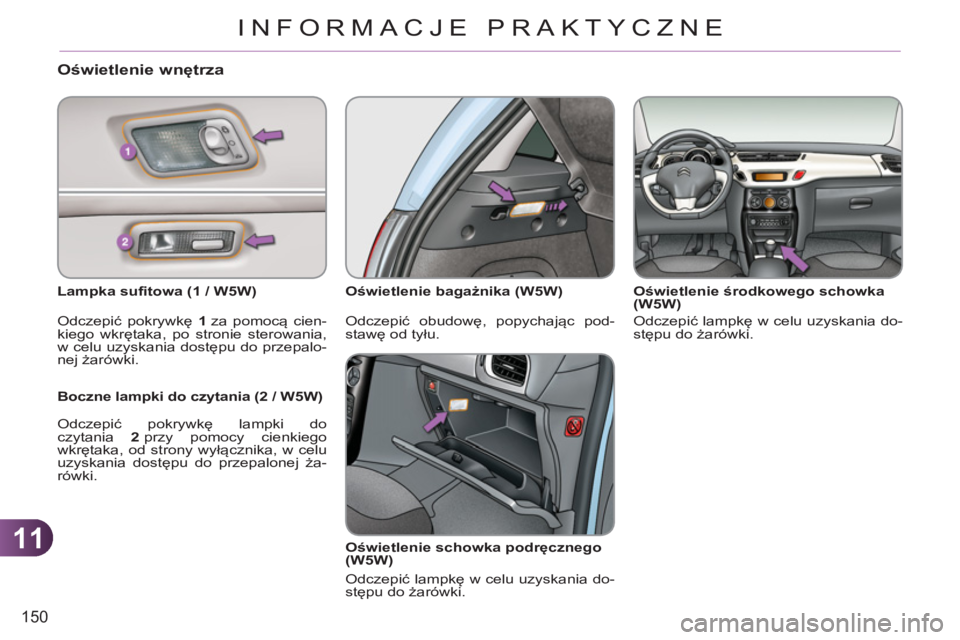

Oświetlenie wnętrza


Lampka sufitowa (1 / W5W)
Odczepić pokrywkę 1
za pomocą cien-
kiego wkrętaka, po stronie sterowania,
w celu uzyskania dostępu do przepalo-
nej żarówki.


Boczne lampki do czytania (2 / W5W)
Odczepić pokrywkę lampki do
czytania 2
przy pomocy cienkiego
wkrętaka, od strony wyłącznika, w celu
uzyskania dostępu do przepalonej ża-
rówki.

Oświetlenie bagażnika (W5W)
Odczepić obudowę, popychając pod-
stawę od tyłu.


Oświetlenie schowka podręcznego
(W5W)
Odczepić lampkę w celu uzyskania do-
stępu do żarówki.

Oświetlenie środkowego schowka
(W5W)
Odczepić lampkę w celu uzyskania do-
stępu do żarówki.
