2013 CITROEN C3 Instrukcja obsługi (in Polish)

9

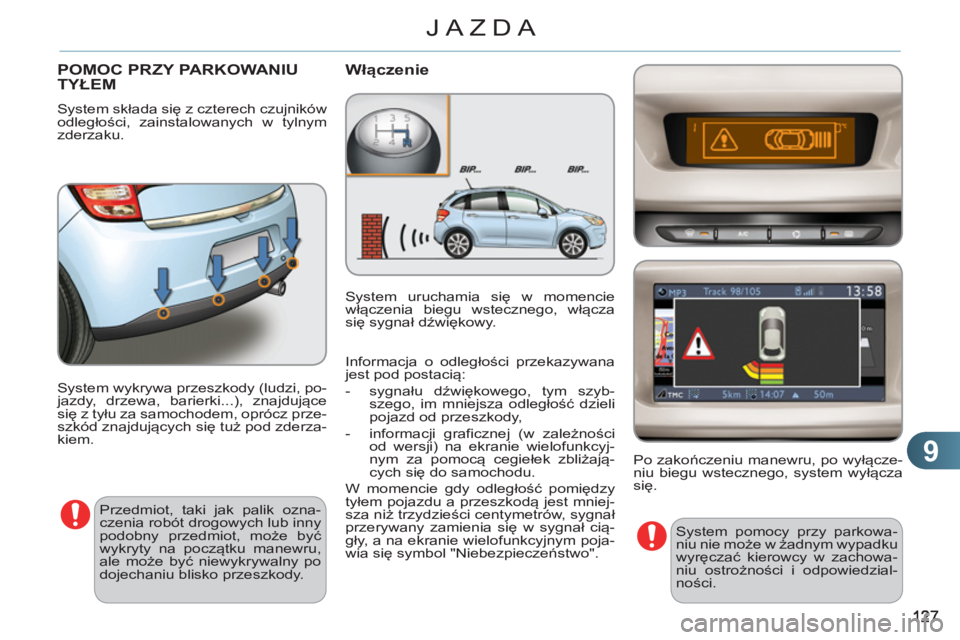

JAZDA
POMOC PRZY PARKOWANIUTYŁEM
System składa się z czterech czujników
odległości, zainstalowanych w tylnym
zderzaku.
Włączenie

System wykrywa przeszkody (ludzi, po-
jazdy, drzewa, barierki...), znajdujące
się z tyłu za samochodem, oprócz prze-
szkód znajdujących się tuż pod zderza-
kiem.
Przedmiot, taki jak palik ozna-
czenia robót drogowych lub inny
podobny przedmiot, może być
wykryty na początku manewru,
ale może być niewykrywalny po
dojechaniu blisko przeszkody.
System pomocy przy parkowa-
niu nie może w żadnym wypadku
wyręczać kierowcy w zachowa-
niu ostrożności i odpowiedzial-
ności. System uruchamia się w momencie
włączenia biegu wstecznego, włącza
się sygnał dźwiękowy.
Po zakończeniu manewru, po wyłącze-
niu biegu wstecznego, system wyłącza
się. Informacja o odległości przekazywana
jest pod postacią:


- sygnału dźwiękowego, tym szyb-
szego, im mniejsza odległość dzieli
pojazd od przeszkody,

- informacji graficznej (w zależności
od wersji) na ekranie wielofunkcyj-
nym za pomocą cegiełek zbliżają-
cych się do samochodu.
W momencie gdy odległość pomiędzy
tyłem pojazdu a przeszkodą jest mniej-
sza niż trzydzieści centymetrów, sygnał
przerywany zamienia się w sygnał cią-
gły, a na ekranie wielofunkcyjnym poja-
wia się symbol "Niebezpieczeństwo".

9
128

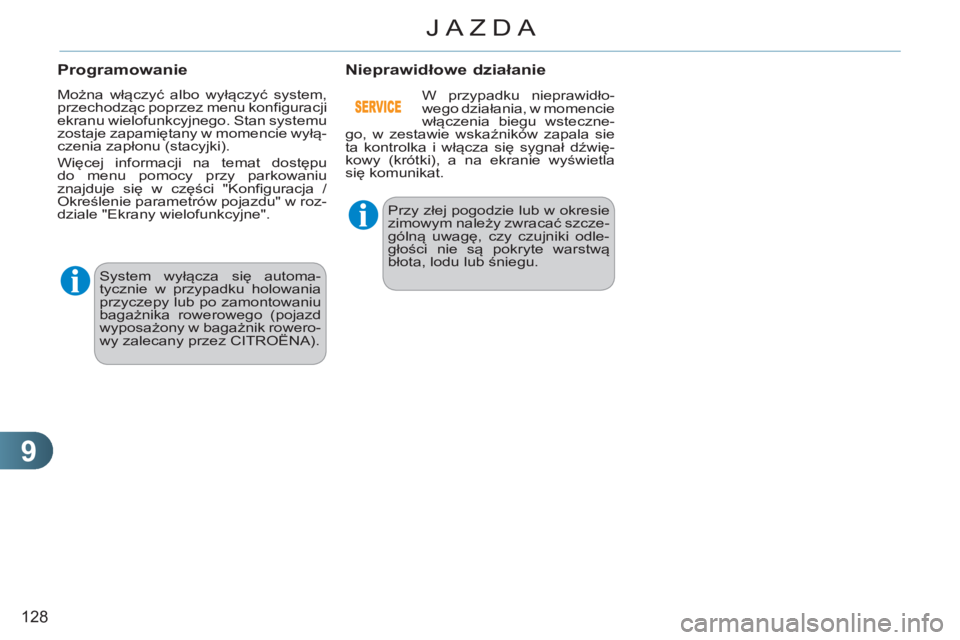

JAZDA
System wyłącza się automa-
tycznie w przypadku holowania
przyczepy lub po zamontowaniu
bagażnika rowerowego (pojazd
wyposażony w bagażnik rowero-
wy zalecany przez CITROËNA). Przy złej pogodzie lub w okresie
zimowym należy zwracać szcze-
gólną uwagę, czy czujniki odle-
głości nie są pokryte warstwą
błota, lodu lub śniegu.


Programowanie

Można włączyć albo wyłączyć system,
przechodząc poprzez menu konfiguracji
ekranu wielofunkcyjnego. Stan systemu
zostaje zapamiętany w momencie wyłą-
czenia zapłonu (stacyjki).
Więcej informacji na temat dostępu
do menu pomocy przy parkowaniu
znajduje się w części "Konfiguracja /
Określenie parametrów pojazdu" w roz-
dziale "Ekrany wielofunkcyjne".
Nieprawidłowe działanie

W przypadku nieprawidło-
wego działania, w momencie
włączenia biegu wsteczne-
go, w zestawie wskaźników zapala sie
ta kontrolka i włącza się sygnał dźwię-
kowy (krótki), a na ekranie wyświetla
się komunikat.

10
129
KONTROLE

Innowacja w służbie optymalnych
osiągów
Od ponad 40 lat działy badawczo-rozwojowe
firmy TOTAL przygotowują dla CITROËNA
oleje i smary odpowiadające wymaganiom
ostatnich innowacji technicznych stosowa-
nych w samochodach marki CITROËN, wy-
korzystywane do celów wyczynowych, jak i
w codziennym użytkowaniu.
Dla Państwa to pewność uzyskania najlep-
szych osiągów silnika.

Optymalna ochrona silnika
Wykonując przeglądy samocho-
du CITROËN z wykorzystaniem
olejów i smarów TOTAL, zwięk-
szają Państwo trwałość i osiągi
silnika, chroniąc jednocześnie
środowisko naturalne.


poleca

10
130
KONTROLE
POKRYWA SILNIKA
Mechanizm zabezpieczający i umożliwia-
jący dostęp do wewnętrznych elementów
silnika, w celu kontroli poziomów płynów.


Otwieranie


)
Popchnąć w lewo dźwignię ze-
wnętrzną B
i podnieść pokrywę.
)
Odpiąć podpórkę C
, chwytając ją za
osłonę z gąbki.

)
Zamocować podpórkę w wyżłobie-
niu do podtrzymania pokrywy.
Usytuowanie wewnętrznej dźwig-
ni uniemożliwia otworzenie pokry-
wy, dopóki przednie lewe drzwi
są zamknięte.
Zamykanie



)
Wyjąć podpórkę z zaczepu.

)
Wpiąć podpórkę na swoje miejsce.

)
Opuścić pokrywę i puścić ją pod ko-
niec opuszczania.

)
Pociągnąć za pokrywę silnika, aby
sprawdzić prawidłowe zablokowa-
nie.

BRAK PALIWA (DIESEL)

W przypadku samochodów wyposażo-
nych w silnik HDI, po wyczerpaniu pali-
wa, należy zassać je do układu paliwo-
wego.
System składa się z pompy zasysającej
i przezroczystego wężyka pod pokrywą
silnika.



)
Napełnić zbiornik paliwa, wlewając
co najmniej pięć litrów oleju napę-
dowego.

)
Otworzyć pokrywę silnika.

)
W zależności od wersji, odpiąć osło-
nę, aby uzyskać dostęp do pompy
zasysającej.

)
Pompować pompką zasysającą do
momentu jej stwardnienia (pierw-
sze naciśnięcie może być twarde) i
pokazania się paliwa w przezroczy-
stym wężyku z zielonym złączem.

)
Włączy
ć rozrusznik, do momentu
uruchomienia silnika.

)
W zależności od wersji, założyć i za-
piąć osłonę.

)
Zamknąć pokrywę silnika.
Jeżeli silnik nie uruchomi się od
razu, nie należy próbować po-
nownie.
Uruchomić znowu pompę zasy-
sającą, a następnie rozrusznik. Gdy silnik jest gorący, mani-
pulować ostrożnie zewnętrzną
dźwignią i podpórką pokrywy sil-
nika.





Przed każdą interwencją pod ma-
ską silnika wyłączyć system Stop &
Start, aby uniknąć ryzyka obra-
żeń, zwi
ązanego z automatycz-
nym włączeniem trybu START.


)
Otworzyć lewe przednie drzwi.

)
Pociągnąć wewnętrzną dźwignię A
,
znajdującą się na dole obramowa-
nia drzwi.

10

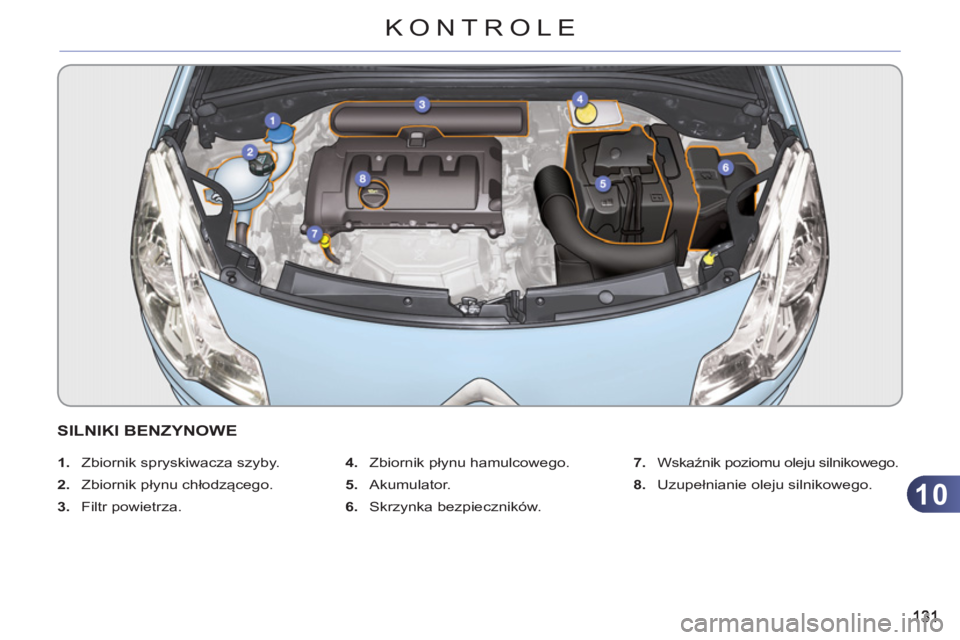

KONTROLE
SILNIKI BENZYNOWE


1.
Zbiornik spryskiwacza szyby.

2.
Zbiornik płynu chłodzącego.

3.
Filtr powietrza.
4.
Zbiornik płynu hamulcowego.

5.
Akumulator.

6.
Skrzynka bezpieczników.
7.
Wskaźnik poziomu oleju silnikowego.

8.
Uzupełnianie oleju silnikowego.

10

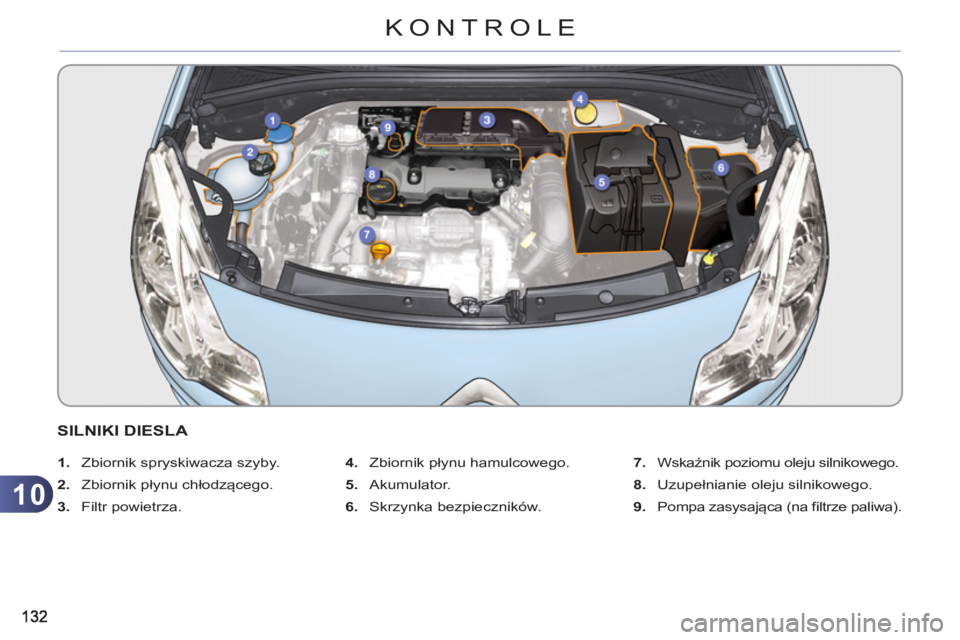

KONTROLE
SILNIKI DIESLA


1.
Zbiornik spryskiwacza szyby.

2.
Zbiornik płynu chłodzącego.

3.
Filtr powietrza.
4.
Zbiornik płynu hamulcowego.

5.
Akumulator.

6.
Skrzynka bezpieczników.
7.
Wskaźnik poziomu oleju silnikowego.

8.
Uzupełnianie oleju silnikowego.

9.
Pompa zasysająca (na filtrze paliwa).

10
133

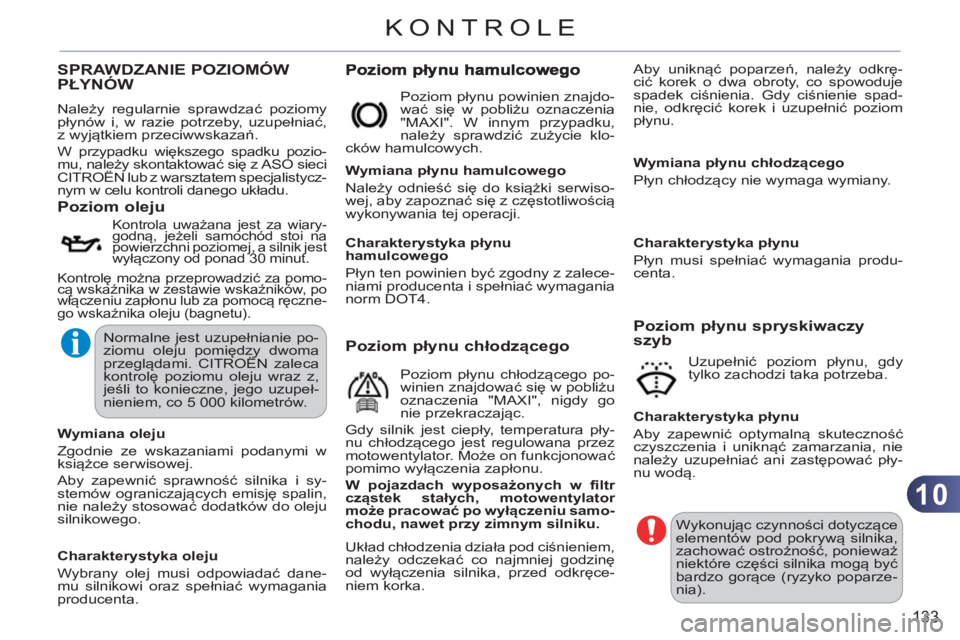

KONTROLE
SPRAWDZANIE POZIOMÓW PŁYNÓW

Należy regularnie sprawdzać poziomy
płynów i, w razie potrzeby, uzupełniać,
z wyjątkiem przeciwwskazań.
W przypadku większego spadku pozio-
mu, należy skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycz-
nym w celu kontroli danego układu.


Poziom oleju

Kontrola uważana jest za wiary-
godną, jeżeli samochód stoi na
powierzchni poziomej, a silnik jest
wyłączony od ponad 30 minut.
Kontrolę można przeprowadzić za pomo-
cą wskaźnika w zestawie wskaźników, po
włączeniu zapłonu lub za pomocą ręczne-
go wskaźnika oleju (bagnetu).


Wymiana oleju
Zgodnie ze wskazaniami podanymi w
książce serwisowej.
Aby zapewnić sprawność silnika i sy-
stemów ograniczających emisję spalin,
nie należy stosować dodatków do oleju
silnikowego.

Charakterystyka oleju
Wybrany olej musi odpowiadać dane-
mu silnikowi oraz spełniać wymagania
producenta.



Poziom płynu powinien znajdo-
wać się w pobliżu oznaczenia
"MAXI". W innym przypadku,
należy sprawdzić zużycie klo-
cków hamulcowych.

Wymiana płynu hamulcowego
Należy odnieść się do książki serwiso-
wej, aby zapoznać się z częstotliwością
wykonywania tej operacji.

Charakterystyka płynu
hamulcowego
Płyn ten powinien być zgodny z zalece-
niami producenta i spełniać wymagania
norm DOT4.

Poziom płynu chłodzącego

Poziom płynu chłodzącego po-
winien znajdować się w pobliżu
oznaczenia "MAXI", nigdy go
nie przekraczając.
Gdy silnik jest ciepły, temperatura pły-
nu chłodzącego jest regulowana przez
motowentylator. Może on funkcjonować
pomimo wyłączenia zapłonu.

W pojazdach wyposażonych w filtr
cząstek stałych, motowentylator
może pracować po wyłączeniu samo-
chodu, nawet przy zimnym silniku.

Układ chłodzenia działa pod ciśnieniem,
należy odczekać co najmniej godzinę
od wyłączenia silnika, przed odkręce-
niem korka. Aby uniknąć poparzeń, należy odkrę-
cić korek o dwa obroty, co spowoduje
spadek ciśnienia. Gdy ciśnienie spad-
nie, odkręcić
korek i uzupełnić poziom
płynu.

Wymiana płynu chłodzącego
Płyn chłodzący nie wymaga wymiany.

Charakterystyka płynu
Płyn musi spełniać wymagania produ-
centa.



Poziom płynu spryskiwaczy
szyb
Uzupełnić poziom płynu, gdy
tylko zachodzi taka potrzeba.

Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania, nie
należy uzupełniać ani zastępować pły-
nu wodą.



Wykonując czynności dotyczące
elementów pod pokrywą silnika,
zachować ostrożność, ponieważ
niektóre części silnika mogą być
bardzo gorące (ryzyko poparze-
nia).
Normalne jest uzupełnianie po-
ziomu oleju pomiędzy dwoma
przeglądami. CITROËN zaleca
kontrolę poziomu oleju wraz z,
jeśli to konieczne, jego uzupeł-
nieniem, co 5 000 kilometrów.

10
134
KONTROLE
Poziom dodatku (Diesel z filtrem cząstek stałych)

W zależności od wersji zestawu wskaźni-
ków w Państwa samochodzie, minimalny
poziom w zbiorniku dodatku jest sygnali-
zowany przez:

Uzupełnianie
Uzupełnienie tego dodatku do właściwe-
go poziomu należy koniecznie i szybko
wykonać w ASO sieci CITROËN lub w
warsztacie specjalistycznym.

Zużyte oleje i płyny

Unikać dłuższego kontaktu zu-
żytego oleju i płynów ze skórą.
Większość płynów jest szkodliwa
dla zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju i
płynów do ścieków lub na podłoże.
Zużyty olej należy przelać do po-
jemników przeznaczonych do tego
celu, znajdujących się w ASO sieci
CITROËN lub w warsztacie specja-
listycznym.
KONTROLE

Jeżeli nie ma innych zaleceń, należy
kontrolować elementy zgodnie z książ-
ką gwarancyjną w zależności od silnika
pojazdu.
Kontrolę można wykonać w ASO sieci
CITROËN lub w warsztacie specjali-
stycznym.
Akumulator
Akumulator jest bezobsługowy.
Mimo wszystko należy spraw-
dzać czystość i dokręcenie
klem, zwłaszcza w okresie let-
nim i zimowym.

Filtr powietrza i filtr kabiny

Terminy wymiany elementów
filtrujących znajdują się w
książce gwarancyjnej.
W zależności od warunków
zewnętrznych (zapylenie at-
mosfery...) oraz eksploatacji samocho-
du (jazda miejska...), należy wymie-
niać filtry dwa razy częściej
(patrz
rozdział "Silniki").
Zanieczyszczony filtr kabiny może
zmniejszyć wydajność klimatyzacji oraz
stać się źródłem nieprzyjemnych zapa-
chów.


Filtr oleju

Wymieniać filtr oleju przy każ-
dej wymianie oleju silnika.
Terminy wymiany tego ele-
mentu znajdują się w książce
gwarancyjnej.





Obecność tej etykiety, zwłaszcza w po-
łączeniu z funkcją Stop & Start, wska-
zuje na zastosowanie akumulatora
ołowiowego 12 V, o specjalnej techno-
logii i parametrach, wymagającego w
przypadku wymiany albo odłączenia,
interwencji ze strony sieci serwisowej
CITROËN lub warsztatu specjalistycz-
nego.
Nieprzestrzeganie tych zaleceń może
spowodować przedwczesne zużycie
akumulatora. Przed przystąpieniem do prac związa-
nych z akumulatorem należy zapoznać
się z rozdziałem "Informacje praktycz-
ne" w celu zapoznania się z informacja-
mi dotyczącymi odłączania i ponowne-
go podłączania akumulatora.


- ciągłe świecenie kontrolki filtra
cząstek stałych, któremu to-
warzyszy sygnał dźwiękowy,
albo

- ciągłe świecenie kontrolki
serwisowej, któremu towa-
rzyszy sygnał dźwiękowy i
komunikat o zbyt niskim
poziomie dodatku do filtra
cząstek stałych.
