2013 CITROEN BERLINGO MULTISPACE Upute Za Rukovanje (in Croatian)

71
ERGONOMI
JA I KOMFOR
3


Sjedala



Vađenje klupe



- Po potrebi, prednja sjedala
pomaknite prema naprijed.

- Potpuno preklopite klupu (dio 1/3 i/
ili 2/3).


Postavljanje klupe



- Postavite klupu (dio 1/3 i/ili 2/3) u
vertikalan položaj.

- Postavite kukice između dvije
šipke.

- Zakrenite klupu prema natrag.
Potpuno preklapanje sjedala
opisano je na prethodnoj stranici.
Za postavljanje klupe (dijela
1/3 i/ili 2/3) u položaj za prijevoz
putnika, pogledajte opis postupka
postavljanja u potpuno preklopljeni
položaj na prethodnoj stranici.
- Nagnite sjedalo za oko 45° prema
natrag.

- Podignite klupu vertikalno
do
graničnika pričvrsnih mjesta.

- Uspravite klupu naginjanjem prema
naprijed i podignite je.

72
Sjedala
STRAŽNJA SJEDALA (5 MJESTA)


Naslon za glavu

Podignut položaj: primite ga i podignite.
Spušten položaj: odozgo ga pritisnite i
spustite.
Ako ga želite izvaditi, podignite ga,
pritisnite jezičac i izvucite.
Prilikom postavljanja, umetnite šipke
naslona za glavu u otvore, pazeći da
budu u osi s naslonom.
Svako sjedalo može se pojedinačno
izvaditi.
Kad sjedalo vraćate u položaj za
sjedenje, odnosno nakon vađenja i
vraćanja sjedala u vozilo, provjerite da
je dobro uglavljeno u podnici. Tri stražnja zasebna sjedala imaju
svinute naslone za glavu.
Naslon srednjeg sjedala može se
preklopiti na sjedište i koristiti se kao
stolić s držačem čaše.

73
ERGONOMI
JA I KOMFOR
3


Sjedala

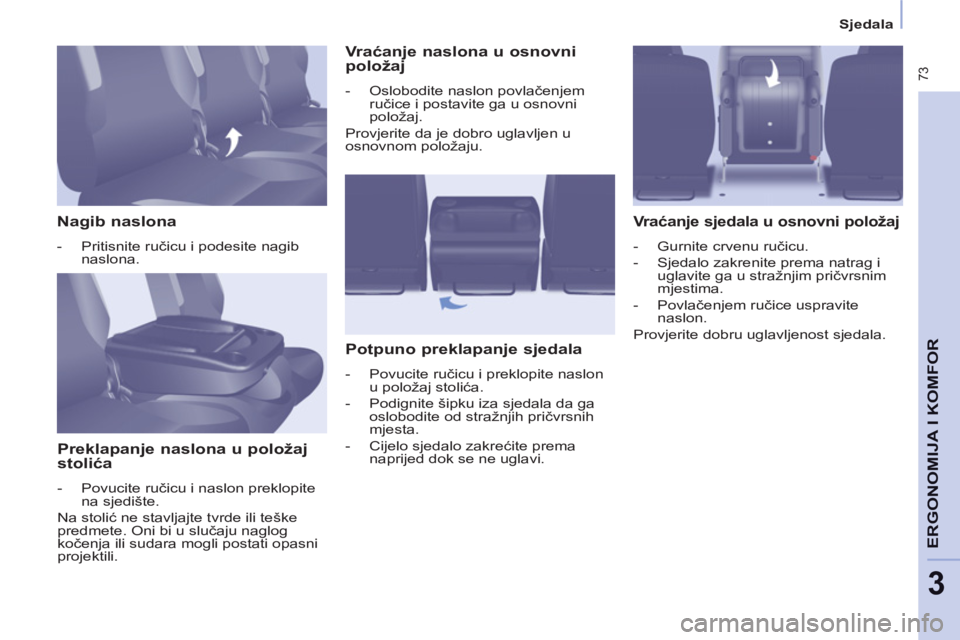

Nagib naslona



- Pritisnite ručicu i podesite nagib
naslona.



Preklapanje naslona u položaj
stolića



- Povucite ručicu i naslon preklopite
na sjedište.
Na stolić ne stavljajte tvrde ili teške
predmete. Oni bi u slučaju naglog
kočenja ili sudara mogli postati opasni
projektili.


Vr aćanje naslona u osnovni
položaj


- Oslobodite naslon povlačenjem
ručice i postavite ga u osnovni
položaj.
Provjerite da je dobro uglavljen u
osnovnom položaju.


Potpuno preklapanje sjedala



- Povucite ručicu i preklopite naslon
u položaj stolića.

- Podignite šipku iza sjedala da ga
oslobodite od stražnjih pričvrsnih
mjesta.

- Cijelo sjedalo zakrećite prema
naprijed dok se ne uglavi.



Vr aćanje sjedala u osnovni položaj



- Gurnite crvenu ručicu.

- Sjedalo zakrenite prema natrag i
uglavite ga u stražnjim pričvrsnim
mjestima.

- Povlačenjem ručice uspravite
naslon.
Provjerite dobru uglavljenost sjedala.

74
Sjedala

Vađenje sjedala



- Po potrebi, pomaknite prednje
sjedalo prema naprijed i spustite
naslon za glavu.

- Potpuno preklopite sjedalo.


Primjena u praksi

Nakon pojedinih rukovanja:


- izvađeni naslon za glavu mora se
spremiti i pričvrstiti za neki nosač,

- provjerite položaj sigurnosnih
pojasa, da ih putnici mogu lako
dosegnuti i zakopčati,

- svaki putnik mora namjestiti i
zakopčati svoj sigurnosni pojas.

Potpuno preklapanje sjedala
opisano je na prethodnoj stranici.

- Pritisnite crvenu polugu za
oslobađanja prednjih nogu.

- Ne otpuštajte polugu dok sjedalo
ne bude nagnuto za oko 45° prema
natrag.

- Otpustite polugu.

- Sjedalo vertikalno
podignite do
krajnjeg položaja pričvrsnih mjesta.

- Sjedalo uspravite zakretanjem
prema naprijed i podizanjem.



Vr aćanje sjedala



- Nagnite sjedalo za 45° prema
naprijed.

- Kuke stavite između dvije šipke.

- Zakrenite sjedalo i uglavite ga u
stražnjim pričvrsnim mjestima.

- Povlačenjem ručice postavite
naslon u osnovni položaj.

- Podignite naslon za glavu.
Provjerite da na otvorima pričvrsnih
mjesta nema nikakvih predmeta koji bi
ometali ispravno uglavljivanje sjedala.

75
ERGONOMI
JA I KOMFOR
3


Sjedala



Naslon za glavu

Naslon za glavu ima svinuti profi l.
Podignut položaj: pritisnite jezičac,
primite ga i podignite.
Spušten položaj: gurnite jezičac,
pritisnite ga odozgo i spustite ga.
Ako ga želite izvaditi, podignite ga,
pritisnite jezičac i izvucite.
Spremite ga u vozilu i pričvrstite ga.
Prilikom postavljanja, umetnite šipke
naslona za glavu u otvore, pazeći da
budu u osi naslona sjedala.
Svako sjedalo može se izvaditi, a
postaviti se mora na određeno mjesto,
označeno na njegovoj naljepnici.
Sjedala u 2. i 3. redu su nezavisna i
modularna.
STRAŽNJA SJEDALA (7 MJESTA)

76
Sjedala

LIjevo bočno sjedalo


Tipovi sjedala u 2. redu

Tipovi sjedala u 3. redu


Središnje sjedalo
Desno bočno sjedalo


Desno bočno sjedalo


Lijevo bočno sjedalo

77
ERGONOMI
JA I KOMFOR
3


Sjedala


Nagib naslona


- Pritisnite ručicu i podesite nagib.


Preklapanje naslona u položaj
stolića


- Do kraja spustite naslon za glavu.

- Pritisnite ručicu i preklopite naslon
na sjedište.

Vr aćanje naslona u položaj za
sjedenje


- Oslobodite naslon povlačenjem
ručice i postavite ga u osnovni
položaj.
Provjerite je li sve dobro uglavljeno.

Potpuno preklapanje sjedala


- Preklopite naslon u položaj stolića.

- Povlačenjem crvenog remena iza
sjedala izvadite noge sjedala iz
pričvrsnih mjesta u podnici.

- Cijelo sjedalo zakrenite prema
naprijed.



Modularnost sjedala u 2. redu

Vr aćanje u položaj za sjedenje


- Zakrenite sjedalo prema natrag.
Prije zakretanja sjedala pazite:


- da putnici u 3. redu sjedala
nogama ne prekrivaju
pričvrsna mjesta u podnici,

- na dobru ugavljenost sjedala u
podnici,

- da je sigurnosni pojas na
dohvatu putnika.

78
Sjedala

Modularnost sjedala u 3. redu


Preklapanje naslona u položaj
stolića


- Do kraja spustite naslon za glavu.

- Pritisnite ručicu i preklopite naslon
na sjedište.


Vr aćanje naslona u osnovni položaj


- Oslobodite naslon povlačenjem
ručice i postavite ga u osnovni
položaj.
Provjerite je li sve dobro uglavljeno.
Vr aćanje sjedala u osnovni položaj


- Gurnite crvenu ručicu.

- Zakrenite cijelo sjedalo prema
natrag.
Potpuno preklapanje sjedala


- Preklopite naslon u položaj stolića.

- Podizanjem ručke s crvenim
remenom iza sjedala izvadite noge
sjedala iz njihovih pričvrsnih mjesta
u podnici.

- Zakrenite cijelo sjedalo prema
naprijed.
Pazite:


- na dobru uglavljenost sjedala
u podnici,

- da je sigurnosni pojas na
dohvatu putnika.
