2013 Alfa Romeo 4C Návod na použitie a údržbu (in Slovakian)

.
2
A0L0121
6
OBSAH GRAFU
2-10-2013 15:20 Pagina 6
ZADNÉ SVETLOMETY
❒Typy žiaroviek .....................................122
❒ Výmena žiaroviek ................................120
BATOŽINOVÝ PRIESTOR / KAPOTA
MOTORA
❒ Otváranie/zatváranie ........................... 40
MOTOR
❒Kontrola hladín kvapalín ......................141
❒ Technické údaje ..................................161
UZÁVER NÁDRŽE
❒Otváranie/zatváranie ........................... 58

.
OTVORY NA PRÍVOD VZDUCHU
❒Klimatizácia......................................... 20
ĽAVÁ PÁKA
❒Vonkajšie svetlá .................................. 28
PRÍSTROJOVÝ PANEL
❒Prístrojový panel a prístroje ................. 62
❒ Kontrolky ............................................ 74
PRAVÁ PÁKA
❒Čistenie okien ..................................... 30
AIRBAG SPOLUJAZDCA
❒Prevádzka ...........................................101
OVLÁDAČE NA PALUBNEJ DOSKE
❒Zadné hmlové svetlá ........................... 33
❒ Zamknutie dverí .................................. 36
❒ Odhmlenie vonkajších zrkadiel ............ 27
VYKUROVANIE/KLIMATIZÁCIA
❒Klimatický komfort .............................. 21
❒ Vykurovanie a ventilácia ...................... 22
❒ Manuálna klimatizácia ......................... 25
VOLANT
❒Regulácia ............................................ 17
❒ Predný airbag vodiča ..........................100
OVLÁDACIE TLAČIDLÁ
❒Ponuka nastavenia ............................. 65
❒ Položky ponuky .................................. 66
3
A0L0144
7
2-10-2013 15:20 Pagina 7

.
SEDADLÁ
❒Pozdĺžna regulácia .............................. 16
❒ Regulácia operadla ............................. 16
ELEKTRICKÉ OVLÁDANIE OKIEN
❒Prevádzka........................................... 39
PREVODOVKA
❒Použitie prevodovky ............................106
NÚDZOVÉ SVETLÁ
❒Prevádzka ........................................... 33
SYSTÉM ALFA DNA
❒Prevádzka ........................................... 47
RUČNÁ BRZDA
❒Prevádzka ...........................................105
ELEKTRICKÁ ZÁSUVKA /
ZAPAĽOVAČ
❒ Elektrická zásuvka .............................. 36
❒ Zapaľovač ........................................... 36
BEZPEČNOSTNÉ PÁSY
❒Použitie ............................................... 92
❒ Upozornenia ....................................... 92
4
A0L0009
8
OBSAH GRAFU
2-10-2013 15:20 Pagina 8

ZOZNÁMTE SA S VOZIDLOM
Začni sa bližšie zoznamovať so svojím
vozidlom.
Príručka, ktorú čítate, opisuje,
jednoduchým a priamym spôsobom,
ako je vyrobená a ako funguje.
Preto vám odporúčame preštudovať si
túto príručku vo vozidle, pohodlne
posadený na sedadle a hneď si overiť
všetko, čo je v nej ilustrované.SYMBOLY ....................................... 10
SYSTÉM ALFA ROMEO CODE ....... 10
KĽÚČE ............................................ 11
ALARM ........................................... 13
ŠTARTOVACIE ZARIADENIE ........... 15
SEDADLÁ ....................................... 16
VOLANT.......................................... 17
SPÄTNÉ ZRKADLÁ ......................... 18
KLIMATIZÁCIA ................................ 20
KLIMATICKÉ POHODLIE ................. 21
VYKUROVANIE A VENTILÁCIA........ 22
MANUÁLNA KLIMATIZÁCIA ............ 25
VONKAJŠIE SVETLÁ....................... 28
ČISTENIE SKIEL.............................. 30
CRUISE CONTROL ......................... 31
STROPNÉ SVETLO ......................... 33
OVLÁDAČE ..................................... 33
VNÚTORNÁ VÝBAVA ...................... 35
DVERE ............................................ 37
ELEKTRICKÉ OVLÁDANIE OKIEN ... 39
BATOŽINOVÝ PRIESTOR /
KAPOTA MOTORA.......................... 40
SVETLOMETY ................................. 41
SYSTÉM ESC (ELECTRONIC
STABILITY CONTROL) .................... 43
SYSTÉM „ALFA D.N.A.” (SYSTÉM
KONTROLY DYNAMIKY VOZIDLA) . 47SYSTÉM EOBD (EUROPEAN ON
BOARD DIAGNOSIS) ...................... 50
ZARIADENIE AUTORÁDIA ............... 51
DOPLNKY ZAKÚPENÉ
POUŽÍVATEĽOM ............................ 51
PARKOVACIE SENZORY................. 52
SYSTÉM T.P.M.S. (TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 55
DOPĹŇANIE PALIVA DO VOZIDLA .. 58
OCHRANA ŽIVOTNÉHO
PROSTREDIA.................................. 60
9
2-10-2013 15:20 Pagina 9

SYMBOLYNa niektorých komponentoch vozidla
sú umiestnené farebné tabuľky,
symboly na nich umiestnené označujú
dôležité opatrenia, ktoré je dôležité
rešpektovať vo vzťahu s daným
komponentom. Okrem toho je pod
kapotou motora umiestnená súhrnná
tabuľka.
SYSTÉM ALFA
ROMEO CODE
DOSKOU
Je to elektronický systém blokovania
motora, ktorý umožňuje zvýšenie
ochrany pred pokusmi o krádež
vozidla. Aktivuje sa automaticky po
vytiahnutí k\búča zo štartovacieho
zariadenia.
V každom k\búči je uložené
elektronické zariadenie, ktoré je
schopné identifikovať vydaný signál
pri štartovaní motora, a to pomocou
antény zabudovanej v štartovacom
zariadení. Signál tvorí „heslo”, ktoré je
pri každom naštartovaní iné a
pomocou ktorého centrála rozpozná
k\búč a umožní naštartovanie.
1)
Prevádzka
Pri každom naštartovaní otočením
kľúča do polohy MAR (Chod) pošle
centrála systému Alfa Romeo CODE do
centrály kontroly motora rozpoznávací
kód, vďaka ktorému sa vypne
blokovanie jeho funkcií.
Rozpoznávací kód sa vyšle iba vtedy,
keď centrála systému Alfa Romeo
CODE rozpoznala kód, ktorý jej poslal
kľúč. Otočením kľúča do polohy STOP
systém Alfa Romeo CODE vypne
funkcie riadiacej centrály motora.
Nepravidelnosť
fungovania
Ak počas štartu nebol kód správne
rozpoznaný, na displeji sa rozsvieti
digitálna kontrolka
.
V takom prípade otočte kľúč do polohy
STOP a následne do MAR; ak
blokovanie pretrváva, zopakujte postup
s inými kľúčmi, ktoré ste dostali. Ak
by sa vám aj tak nepodarilo motor
naštartovať, obráťte sa na
špecializovanú servisnú sieť Alfa
Romeo.
Rozsvietenie kontrolky
počas jazdy
❒ Ak sa na displeji rozsvieti digitálna
kontrolka
, znamená to, že
systém vykonáva autodiagnostiku
(spôsobenú napríklad poklesom
napätia).
❒ Ak by digitálna kontrolka
neprestáva svietiť, obráťte sa na
špecializovanú servisnú sieť Alfa
Romeo.
10
ZOZNÁMTE SA S VOZIDLOM
2-10-2013 15:20 Pagina 10

UPOZORNENIE
1) Silné nárazy by mohli poškodiťelektronické komponenty
nachádzajúce sa v kľúči. Na
zaistenie dokonalej účinnosti
vnútorných elektronických
zariadení v kľúči, nenechávajte ho
vystavený slnečným lúčom.
KĽÚČEMECHANICKÝ KĽÚČ
Prevádzka
Kovová vložka A obr. 5 aktivuje:
❒štartovacie zariadenie;
❒ zámok dverí.
KĽÚČ S DIAĽKOVÝM
OVLÁDAČOM
Prevádzka
(pre verzie/trhy, kde je k dispozícii)
Kovový kľúč A obr. 6 aktivuje:
❒ štartovacie zariadenie;
❒ zámok dverí.
Stlačením tlačidla B vysu\bte/zasu\bte
kovovú vložku kľúča.
1)
Odomknutie dverí
Krátke stlačenie tlačidla
:
odblokovanie dverí, dočasné
rozsvietenie vnútorných stropných
svetiel a dvojitá svetelná signalizácia
smerových svetiel (pre verzie/trhy, kde
je k dispozícii).
Dvere sa odomknú automaticky v
prípade zasiahnutia systému blokovania
paliva.
Ak pri zamknutí dverí jedny alebo
viacero dverí nie sú zatvorené správne,
kontrolka LED bliká rýchlo spolu so
smerovými svetlami.
5
A0L0005
6
A0L0006
11
2-10-2013 15:20 Pagina 11

Zamknutie dverí
Krátke stlačenie tlačidla
: zamknutie
dverí, dočasné vypnutie vnútorných
stropných svetiel a jedno bliknutie
smerových svetiel (pre verzie/trhy, kde
je k dispozícii).
Ak niektoré dvere nie sú správne
zatvorené, nedôjde k zamknutiu dverí.
Signalizuje sa to rýchlym blikaním
smerových svetiel (pre verzie/trhy, kde
je k dispozícii). Naopak, dvere sa
zamknú, aj keď sú otvorené dvere
batožinového priestoru.
Pri rýchlosti vyššej ako 20 km/h sa
dvere automaticky zamknú, pokiaľ bola
nastavená príslušná funkcia.
Zamknutím dverí zvonku
(prostredníctvom diaľkového ovládača)
sa kontrolka A obr. 7 rozsvieti na
niekoľko sekúnd, potom začne blikať
(výstražná funkcia). Zamknutím dverí zvnútra vozidla
(stlačenie tlačidla
na palubnej
doske) kontrolka LED zostane svietiť
neprerušovane.
ŽIADOSŤ O ĎALŠIE
DIAĽKOVÉ OVLÁDAČE
Systém je schopný rozpoznať až 8
diaľkových ovládačov. V prípade, že by
ste museli požiadať o nový diaľkový
ovládač, obráťte sa na špecializovanú
servisnú sieť Alfa Romeo, pričom si
so sebou prineste osobné doklady a
identifikačné dokumenty o vlastníctve
vozidla.
VÝMENA BATÉRIE V
KĽÚČI S DIAĽKOVÝM
OVLÁDAČOM
Postup
❒ stlačte tlačidlo A obr. 8 a vysu\bte
kovovú vložku B; otáčajte skrutkou C
na
, pričom použite skrutkovač s
tenkým hrotom;
❒ vyberte priehradku na batériu D a
vyme\bte batériu E, pričom dodržte
polaritu, vložte späť priehradku
na batériu D do vnútra kľúča a
upevnite otočením skrutky C na
.
1)
POZOR!
1) Stlačte tlačidlo B obr. 6 iba vtedy,
keď je kľúč ďaleko od tela,
predovšetkým dávajte pozor na
oči a na predmety, ktoré by sa
mohli poškodiť (napríklad odev).
Nenechávajte kľúč bez dozoru,
aby ste zabránili, že by niekto,
najmä deti, mohol manipulovať s
kľúčom a omylom stlačiť tlačidlo.
7
A0L0007
8
A0L0008
12
ZOZNÁMTE SA S VOZIDLOM
2-10-2013 15:20 Pagina 12

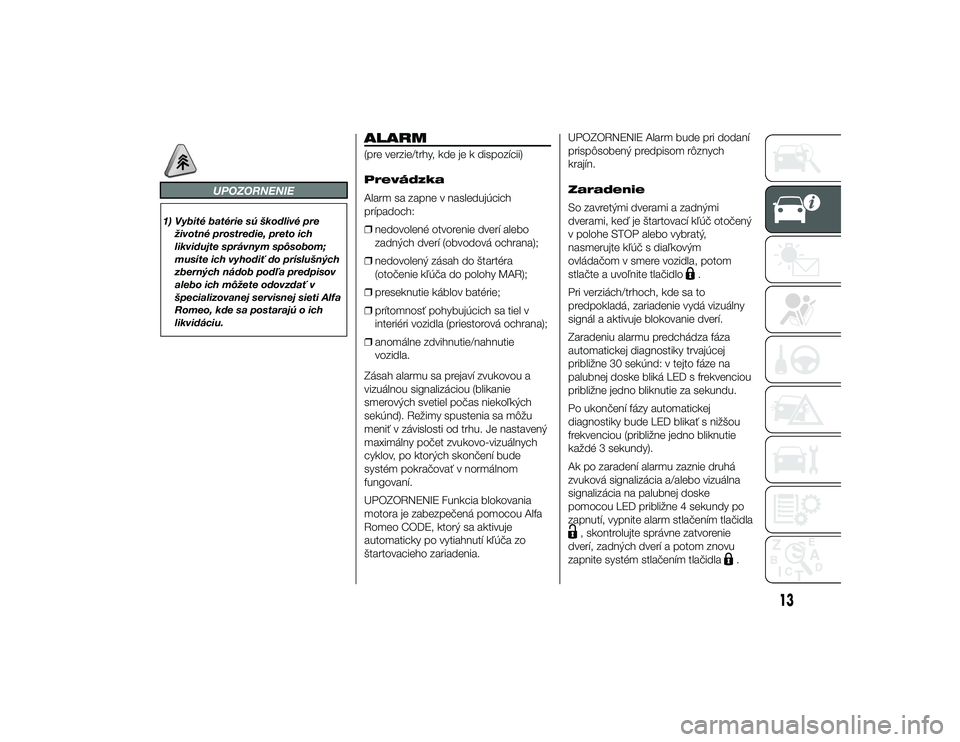

UPOZORNENIE
1) Vybité batérie sú škodlivé preživotné prostredie, preto ich
likvidujte správnym spôsobom;
musíte ich vyhodiť do príslušných
zberných nádob podľa predpisov
alebo ich môžete odovzdať v
špecializovanej servisnej sieti Alfa
Romeo, kde sa postarajú o ich
likvidáciu.
ALARM(pre verzie/trhy, kde je k dispozícii)
Prevádzka
Alarm sa zapne v nasledujúcich
prípadoch:
❒nedovolené otvorenie dverí alebo
zadných dverí (obvodová ochrana);
❒ nedovolený zásah do štartéra
(otočenie kľúča do polohy MAR);
❒ preseknutie káblov batérie;
❒ prítomnosť pohybujúcich sa tiel v
interiéri vozidla (priestorová ochrana);
❒ anomálne zdvihnutie/nahnutie
vozidla.
Zásah alarmu sa prejaví zvukovou a
vizuálnou signalizáciou (blikanie
smerových svetiel počas niekoľkých
sekúnd). Režimy spustenia sa môžu
meniť v závislosti od trhu. Je nastavený
maximálny počet zvukovo-vizuálnych
cyklov, po ktorých skončení bude
systém pokračovať v normálnom
fungovaní.
UPOZORNENIE Funkcia blokovania
motora je zabezpečená pomocou Alfa
Romeo CODE, ktorý sa aktivuje
automaticky po vytiahnutí kľúča zo
štartovacieho zariadenia. UPOZORNENIE Alarm bude pri dodaní
prispôsobený predpisom rôznych
krajín.
Zaradenie
So zavretými dverami a zadnými
dverami, keď je štartovací kľúč otočený
v polohe STOP alebo vybratý,
nasmerujte kľúč s diaľkovým
ovládačom v smere vozidla, potom
stlačte a uvoľnite tlačidlo
.
Pri verziách/trhoch, kde sa to
predpokladá, zariadenie vydá vizuálny
signál a aktivuje blokovanie dverí.
Zaradeniu alarmu predchádza fáza
automatickej diagnostiky trvajúcej
približne 30 sekúnd: v tejto fáze na
palubnej doske bliká LED s frekvenciou
približne jedno bliknutie za sekundu.
Po ukončení fázy automatickej
diagnostiky bude LED blikať s nižšou
frekvenciou (približne jedno bliknutie
každé 3 sekundy).
Ak po zaradení alarmu zaznie druhá
zvuková signalizácia a/alebo vizuálna
signalizácia na palubnej doske
pomocou LED približne 4 sekundy po
zapnutí, vypnite alarm stlačením tlačidla
, skontrolujte správne zatvorenie
dverí, zadných dverí a potom znovu
zapnite systém stlačením tlačidla
.
13
2-10-2013 15:20 Pagina 13
