2013 Alfa Romeo 4C Návod na použitie a údržbu (in Slovakian)

Obrysové svetlá /
brzdové svetlá
Sú to diódové LED svetlá. Pri výmene
sa obráťte na špecializovanú servisnú
sieť Alfa Romeo.
ZADNÉ HMLOVÉ SVETLÁ
/ SPIATOČKOVÉ SVETLÁ
104)
Pri výmene žiaroviek v zadných
hmlových svetlách A obr. 94 alebo
spiatočkových svetlách B obr. 94
postupujte nasledujúcim spôsobom:
❒otočte proti smeru hodinových
ručičiek objímku C obr. 95, vytiahnite
žiarovku a vyme\bte ju. 3. BRZDOVÉ SVETLO
Sú to diódové LED svetlá. Pri výmene
sa obráťte na špecializovanú servisnú
sieť Alfa Romeo. SVETLÁ POZNÁVACEJ
ZNAČKY
Pri výmene žiaroviek postupujte
nasledovne:
❒
zatlačte bočne na priesvitný kryt A
(ako je zobrazené na obr. 96) tak,
aby ste stlačili vnútornú pružinu,
potom vytiahnite zostavu osvetlenia
značky A;
❒ otočte smerom vľavo objímku B obr.
97, vytiahnite žiarovku C a vyme\bte
ju.93
A0L0134
94
A0L0097
95
A0L0126
96
A0L0136
126
NÚDZOVÝ STAV
2-10-2013 15:20 Pagina 126

POZOR!
104) Zadné hmlové svetlo a svetlospiatočky sú umiestnené blízko
tlmiča, dávajte pozor, aby ste
sa pri výmene žiarovky nepopálili.

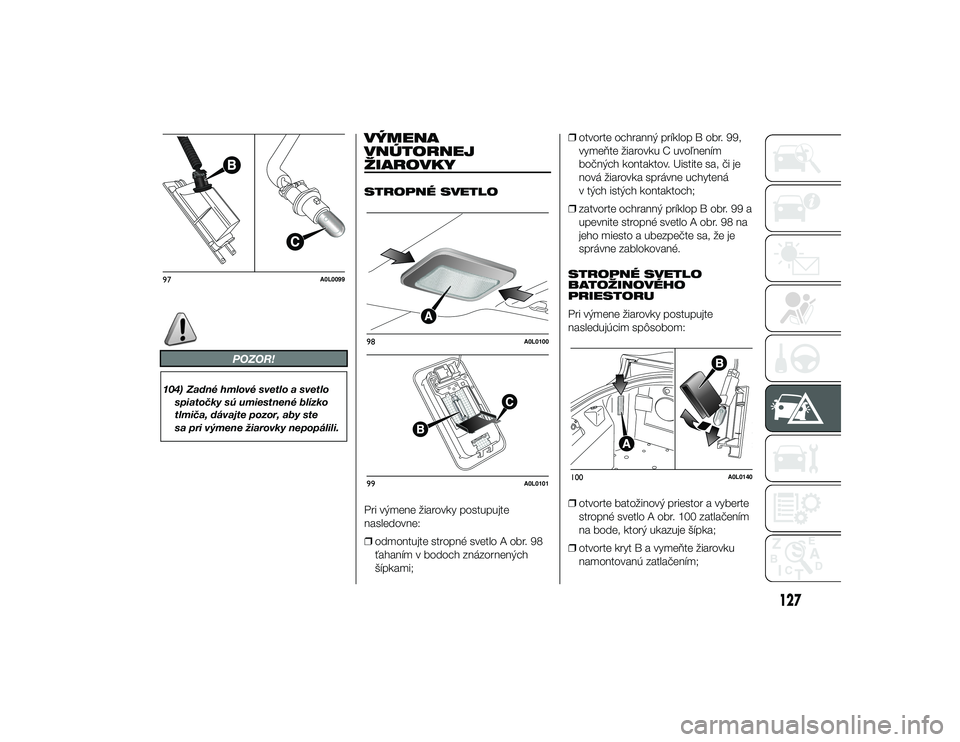

VÝMENA
VNÚTORNEJ
ŽIAROVKYSTROPNÉ SVETLO
Pri výmene žiarovky postupujte
nasledovne:
❒odmontujte stropné svetlo A obr. 98
ťahaním v bodoch znázornených
šípkami; ❒
otvorte ochranný príklop B obr. 99,
vyme\bte žiarovku C uvoľnením
bočných kontaktov. Uistite sa, či je
nová žiarovka správne uchytená
v tých istých kontaktoch;
❒ zatvorte ochranný príklop B obr. 99 a
upevnite stropné svetlo A obr. 98 na
jeho miesto a ubezpečte sa, že je
správne zablokované.
STROPNÉ SVETLO
BATOŽINOVÉHO
PRIESTORU
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
❒ otvorte batožinový priestor a vyberte
stropné svetlo A obr. 100 zatlačením
na bode, ktorý ukazuje šípka;
❒ otvorte kryt B a vyme\bte žiarovku
namontovanú zatlačením;
97
A0L0099
98
A0L0100
99
A0L0101
100
A0L0140
127
2-10-2013 15:20 Pagina 127

❒zatvorte kryt B na rozptyľovacom
tienidle;
❒ namontujte stropné svetlo A
nasadením do správnej polohy
najskôr z jednej strany, tak umožníte
zacvaknutie druhej strany.
VÝMENA POISTIEKVŠEOBECNÉ
INFORMÁCIE
Poistky chránia elektrický obvod v
prípade poruchy alebo nesprávneho
zásahu do zariadenia.
Ak teda zariadenie nefunguje, treba
overiť účinnosť príslušnej
bezpečnostnej poistky: vodivý prvok
Aobr. 101 nesmie byť prerušený.
V opačnom prípade je potrebné
vymeniť vypálenú žiarovku inou s
rovnakým výkonom (tá istá farba).
105) 106) 107) 108) 109)
14)
B = neporušená poistka;
C = poistka s prerušenou vodiacou
časťou. PRÍSTUP K POISTKÁM
Poistky sú umiestnené v dvoch
poistkových skrinkách umiestnených v
priestore motora a v interiéri.
Poistková skrinka v priestore
motora
Nachádza sa vedľa akumulátora obr.
102: prístup ku poistkám získate
odskrutkovaním skrutiek A a odobratím
krytu B.
Číslovanie, ktoré rozdeľuje príslušné
elektrické súčasti k zodpovedajúcim
poistkám, je uvedené na zadnej strane
krytu.
Po výmene poistky skontrolujte, či ste
dobre zatvorili kryt B na skrinke
poistiek.
15)
101
A0L0102
102
A0L0137
128
NÚDZOVÝ STAV
2-10-2013 15:20 Pagina 128

Poistková skrinka
prístrojovej dosky
Nachádza sa pod palubnou doskou v
priestore pred sedadlom na strane
spolujazdca.
Prístup k poistkovej skrinke obr. 105
získate odstránením ochranného panelu
podľa nasledujúceho postupu:
❒odskrutkujte štyri skrutky A obr. 104; ❒
aby ste dosiahli piatu blokovaciu
skrutku, odoberte panel B a snímte
plastový kryt C;
❒ teraz odskrutkujte piatu skrutku D a
vyberte ochranný panel, aby ste sa
dostali k poistkovej skrinke.103
A0L0104
104
A0L0105
105
A0L0106
129
2-10-2013 15:20 Pagina 129

POZOR!
105) V prípade, že by sa poistkaopakovane kazila, obráťte sa
na špecializovanú servisnú sieť
Alfa Romeo.
106) V žiadnom prípade nenahrádzajte poistku inou, ktorá
má vyššiu hodnotu intenzity
prúdu; VZNIKÁ
NEBEZPEČENSTVO POŽIARU.
107) Ak zasiahne všeobecná bezpečnostná poistka (MAXI-
FUSE, MEGA-FUSE, MIDI-FUSE),
obráťte sa na špecializovanú
servisnú sieť Alfa Romeo.
108) Pred výmenou poistky vytiahnite kľúč zo spínacej skrinky
a vypnite a/alebo odpojte všetky
spotrebiče.
109) Ak sa poškodí všeobecná poistka ochrany bezpečnostných
systémov (systém air bag, brzdový
systém), systém pohonných
jednotiek (systém motora, systém
prevodovky) alebo systém
riadenia, obráťte sa na
špecializovanú servisnú sieť Alfa
Romeo.
UPOZORNENIE
14) Poškodenú poistku nikdynevymieňajte za kovové drôty
alebo iný náhradný materiál.
15) Ak by bolo potrebné vyčistiť priestor motora, urobte to opatrne
a dbajte na to, aby ste prúdom
vody nezasiahli priamo poistkovú
skrinku.
130
NÚDZOVÝ STAV
2-10-2013 15:20 Pagina 130

POISTKOVÁ SKRINKA V PRIESTORE MOTORA
obr. 103CHRÁNENÉ ZARIADENIEPOISTKAAMPÉRY
Odchyľovač svetelného lúča projektora (pre verzie/trhy, kde je k dispozícii) F095
Akustický ohlasovač jednotónový F1010
Zásuvka 12 V/ zapaľovač F8615
Rozmrazovanie vonkajších zrkadiel F887,5
.
POISTKOVÁ SKRINKA PRÍSTROJOVEJ DOSKY
obr. 105CHRÁNENÉ ZARIADENIE POISTKAAMPÉRY
Centrálne zamykanie F3815
Dvojsmerné čerpadlo ostrekovačov F4320
+30 Elektrické ovládanie okna vodiča F4720
+30 Elektrické ovládanie okna spolujazdca F4820
131
2-10-2013 15:20 Pagina 131

NABÍJANIE
AKUMULÁTORAUPOZORNENIE Opis procedúry
dobíjania akumulátora je uvedený
výlučne ako informatívny. Pri týchto
úkonoch sa obráťte na špecializovanú
servisnú sieť Alfa Romeo.
UPOZORNENIE Od otočenia
štartovacieho kľúča do polohy STOP
pred odpojením elektrického napájania
batérie počkajte aspo\b jednu minútu.
Odporúčame vám používať nabíjačku
akumulátora s nominálnym napätím
nabíjania 12Vasmaximálnym prúdom
15 A, a to počas 12 - 24 hodín.
Nabíjanie na dlhý čas by mohlo
poškodiť akumulátor.
Pri nabíjaní postupujte nasledujúcim
spôsobom:
❒odpojte svorku zo záporného pólu
batérie;
❒ napojiť na póly batérie káble
nabíjacieho zariadenia rešpektujúc
polarizáciu;
❒ zapnite nabíjacie zariadenie;
❒ po dokončení nabíjania vypnite
zariadenie a potom ho odpojte od
batérie;
❒ napojiť svorku na záporný pól batérie.
ZDVIHNUTIE
VOZIDLAAk by bolo potrebné zdvihnúť vozidlo,
obráťte sa na špecializovanú servisnú
sieť Alfa Romeo, kde sú vybavení
zdvíhacími mostmi alebo vhodnými
dielenskými žeriavmi, a okrem toho
majú k dispozícii potrebné prostriedky.
V prípade potreby bude zdvihnutie
vozidla možné použitím vhodných
znížených hydraulických zdvihákov.
Body zdvihnutia vozidla sú označené na
bočných spodných lištách symbolmi
(pozrite si body ilustrované na obr.
106).
Na obr. 107 a obr. 108 sú ilustrované
správne oporné body pri zdvíhaní
vozidla v prednej časti a v zadnej časti
vozidla. UPOZORNENIE Počas fázy
umiest\bovania vozidla na zdvíhací most
nezabudnite, že jednotka motorového
hnacieho zariadenia sa nachádza v
zadnej časti vozidla, čo má za následok
rozloženie hmotností. Kratšie ramená
preto budú musieť pridržať zadnú časť
vozidla a dlhšie prednú časť.
16) 17)
106
A0L0029
107 - Zadná zóna
A0L0128
108 - Predná zóna
A0L0127
132
NÚDZOVÝ STAV
2-10-2013 15:20 Pagina 132

UPOZORNENIE
16) Dávajte pozor a ramenáumiestnite správnym spôsobom
na zdvíhací most, aby ste predišli
poškodeniu rámu z uhlíkovej ocele
a komponentov karosérie.
17) Aby ste zabránili poškodeniu rámu z uhlíkovej ocele, vozidlo
sa nesmie dvíhať pomocou
štandardných zdvihákov, ale iba
pomocou vhodných znížených
hydraulických zdvihákov. Obráťte
sa na špecializovanú servisnú
sieť Alfa Romeo.
ŤAHANIE VOZIDLA
18)
Ťažné oko, dodané spolu s
automobilom, je uložené v sade
náradia, v batožinovom priestore.
UCHYTENIE ŤAŽNÉHO
OKA
Vyberte ťažné oko A a úplne ho
zaskrutkujte na čap so závitom obr.
109.
110) 111) 112)
UPOZORNENIE
18) Ťažné oko sa dá namontovať ibana prednej strane vozidla.
POZOR!
110) Skôr, ako začnete vozidlo ťahať,otočte kľúč v spínacej skrinke do
polohy MAR a následne do polohy
STOP bez toho, aby ste ho
vytiahli. Po vytiahnutí kľúča sa
automaticky zapne blokovanie
volantu, následne nie je možné
otáčať kolesami. Okrem toho sa
uistite, že je radiaca páka v polohe
neutrálu (N)
109
A0L0107
133
2-10-2013 15:20 Pagina 133
