MOTOR
GENERALIDADES
Código tipo
Ciclo
Número y posición de los cilindros
Diámetro y carrera de los pistones mm
Cilindrada total cm3
Relación de compresión
Potencia máxima (CEE) kW
CV
régimen correspondiente rpm
Par máximo (CEE) Nm
régimen correspondiente rpm
Bujías de encendido
Combustible
1.4 TB BZ ABARTH
312A1000
Otto
4 en línea
72 x 84
1368
9,8:1
99
135
5500
NORMAL SPORT
180 206
4500 3000
NGK IKR9F8
Gasolina verde sin
plomo 95 R.O.N.
141-159 ABARTH 500 1ed E:141-159 ABARTH 500 SP 28-05-2012 15:22 Pagina 145

146
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
CONOCIMIENTODEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ALIMENTACIÓN
1.4 TB BZ ABARTH
Alimentación Inyección electrónica multipunto
secuencial sincronizada
con turbocompresor de geometría fija
Las modificaciones o reparaciones en el sistema de alimentación realizadas incorrectamente y sin tener en cuenta
las características técnicas de la instalación, pueden causar anomalías de funcionamiento y riesgos de incendio.
ADVERTENCIA
TRANSMISIÓN
1.4 TB BZ ABARTH
Cambio de velocidades
Embrague
TracciónDe cinco marchas de avance y marcha atrás, con sincronizadores para el acoplamiento
de las marchas de avance
Autorregulable con pedal sin carrera en vacío
Delantera
141-159 ABARTH 500 1ed E:141-159 ABARTH 500 SP 28-05-2012 15:22 Pagina 146

147
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
CONOCIMIENTODEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
SUSPENSIONES
1.4 TB BZ ABARTH
Delanteros
Traseros
FRENOS
1.4 TB BZ ABARTH
Frenos de servicio:
– delanteros
– traseros
Freno de estacionamiento
ADVERTENCIA El agua, el hielo y la sal antihielo esparcidos sobre la carretera pueden depositarse en los discos del freno, redu-
ciendo la eficacia de frenado.
DIRECCIÓN
1.4 TB BZ ABARTH
Tipo
Diámetro de viraje entre aceras (versiones 1.4 16 V) mde ruedas independientes tipo Mc Pherson, compuestas por un travesaño mecánico,
amortiguadores, muelles helicoidales y por
barra estabilizadora.
de un eje de torsión con ruedas interconectadas, compuestas de ejes de torsión y
dos brazos tubulares con amortiguadores y muelles helicoidales.
de piñón y cremallera con dirección asistida eléctrica de doble estrategia (nor-
mal/sport)
10,8 de discos autoventilados
de disco macizo
controlado por la palanca de mano, que acciona los frenos traseros
141-159 ABARTH 500 1ed E:141-159 ABARTH 500 SP 28-05-2012 15:22 Pagina 147

LECTURA CORRECTA
DEL NEUMÁTICO fig. 4
Ejemplo: 175/65 R 14 82H
175 = Anchura nominal (S, distancia en
mm entre los costados).
65 = Relación altura/anchura (H/S) en
porcentaje.
R = Neumático radial.
14 = Diámetro de la llanta en pulgadas
(Ø).
82 = Indicador de carga (capacidad).
H = Indicador de velocidad máxima.
RUEDAS
LLANTAS Y NEUMÁTICOS
Llantas de acero estampado o de aleación.
Neumáticos Tubeless de carcasa radial. En
el Manual de conducción están indicados
todos los neumáticos homologados.
ADVERTENCIA En caso de eventuales
discordancias entre el “Manual de uso y
mantenimiento” y el “Manual de conduc-
ción”, se debe considerar solamente lo
que se indica en este último.
Para la seguridad de marcha, es indispen-
sable que el coche esté equipado con neu-
máticos de la misma marca y del mismo ti-
po en todas las ruedas.
ADVERTENCIA Nunca utilizar una cá-
mara de aire en los neumáticos Tubeless.
148
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
CONOCIMIENTODEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ALINEACIÓN DE LAS RUEDAS
Convergencia de las ruedas delanteras
medida entre las llantas: 0,5 ± 1 mm
Los valores se refieren al coche en marcha.
fig. 4F0S127Ab
141-159 ABARTH 500 1ed E:141-159 ABARTH 500 SP 28-05-2012 15:22 Pagina 148

LECTURA CORRECTA
DE LA LLANTA fig. 4
Ejemplo: 5,00 B x 14 H2
5,00 = anchura de la llanta en pulgadas 1.
B = perfil del balcón (realce lateral
donde apoya el talón del neumá-
tico) 2.
14 = diámetro de ensamble en pulgadas
(corresponde al del neumático
que debe ser montado) 3= Ø.
H2 = forma y número de los “hump”
(relieve circunferencial que man-
tiene en su alojamiento el talón del
neumático Tubeless de la llanta).
Indicador de carga (capacidad)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515kg
75= 387kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
149
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
CONOCIMIENTODEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS

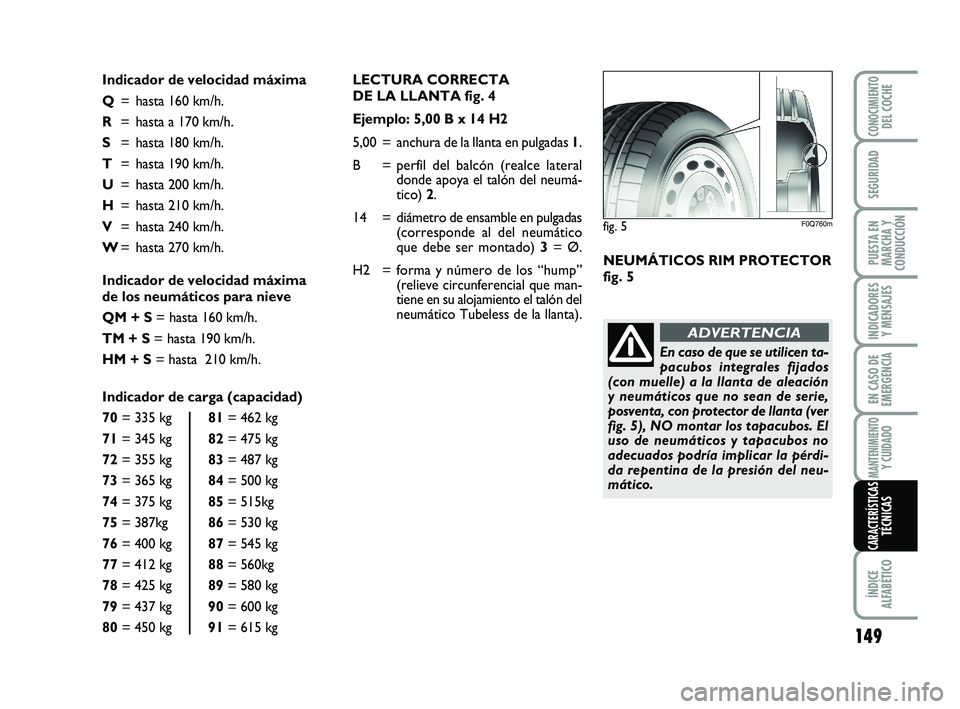

Indicador de velocidad máxima
