2013 Abarth 500 Betriebsanleitung (in German)

144
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN

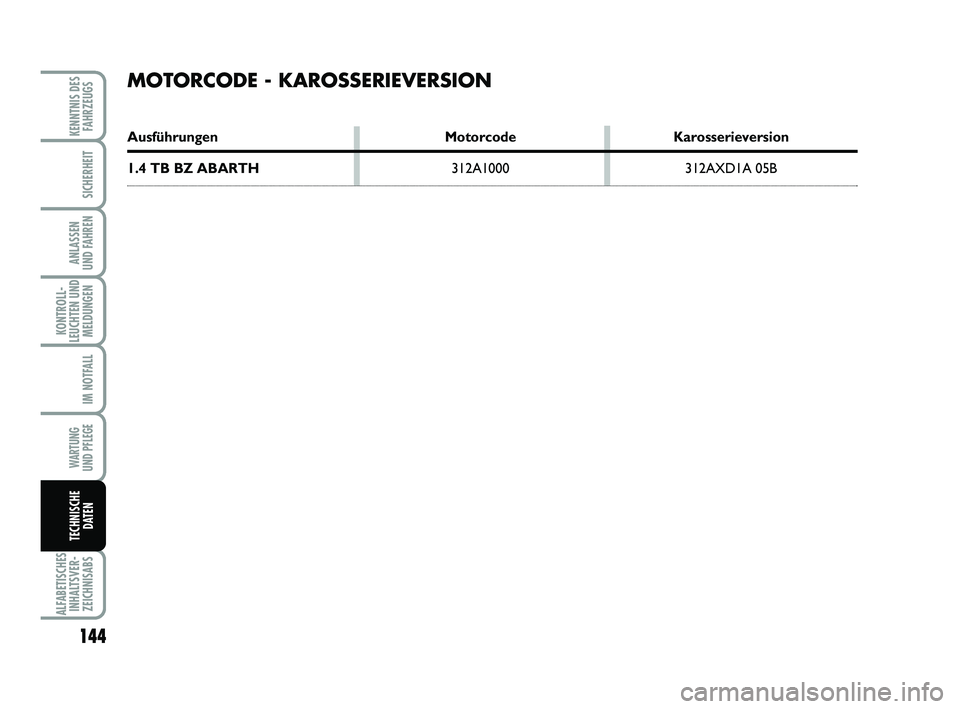

MOTORCODE - KAROSSERIEVERSION
Ausführungen Motorcode Karosserieversion
1.4 TB BZ ABARTH312A1000 312AXD1A 05B
141-159 ABARTH 500 1ed D:141-159 ABARTH 500 TED 24-05-2012 16:41 Pagina 144

145
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN

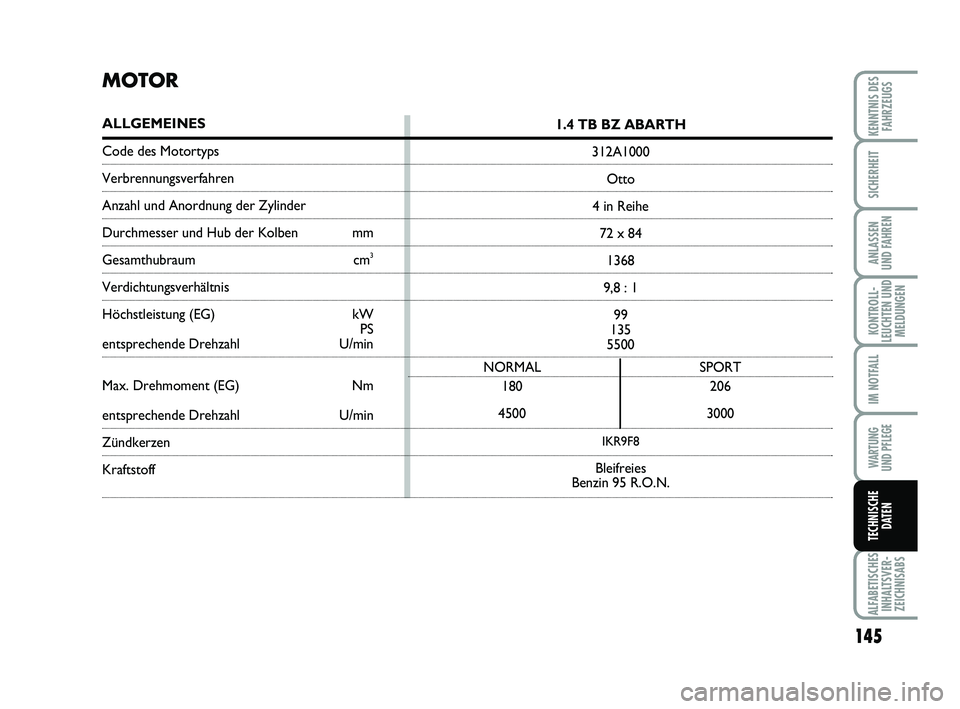

MOTOR
ALLGEMEINES
Code des Motortyps
Verbrennungsverfahren
Anzahl und Anordnung der Zylinder
Durchmesser und Hub der Kolben mm
Gesamthubraum cm3
Verdichtungsverhältnis
Höchstleistung (EG) kW
PS
entsprechende Drehzahl U/min
Max. Drehmoment (EG) Nm
entsprechende Drehzahl U/min
Zündkerzen
Kraftstoff
1.4 TB BZ ABARTH
312A1000
Otto
4 in Reihe
72 x 84
1368
9,8 : 1
99
135
5500
NORMAL SPORT
180 206
4500 3000
IKR9F8
Bleifreies
Benzin 95 R.O.N.
141-159 ABARTH 500 1ed D:141-159 ABARTH 500 TED 24-05-2012 16:41 Pagina 145

146
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN

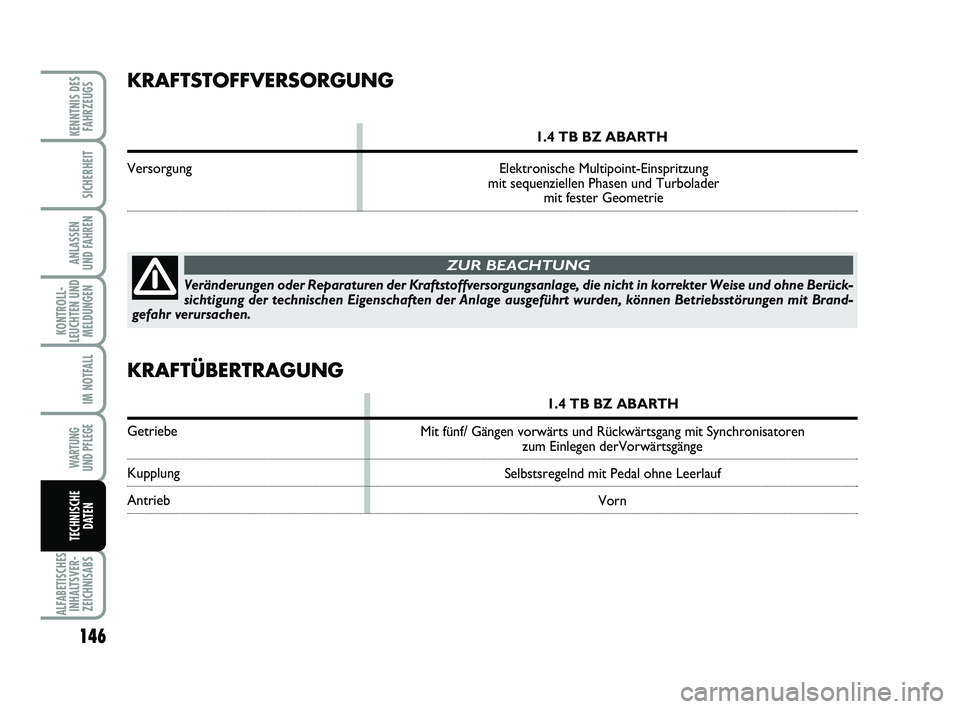

KRAFTSTOFFVERSORGUNG
1.4 TB BZ ABARTH
Versorgung Elektronische Multipoint-Einspritzung
mit sequenziellen Phasen und Turbolader
mit fester Geometrie
Veränderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht in korrekter Weise und ohne Berück-
sichtigung der technischen Eigenschaften der Anlage ausgeführt wurden, können Betriebsstörungen mit Brand-
gefahr verursachen.
ZUR BEACHTUNG
KRAFTÜBERTRAGUNG
1.4 TB BZ ABARTH
Getriebe
Kupplung
AntriebMit fünf/ Gängen vorwärts und Rückwärtsgang mit Synchronisatoren
zum Einlegen derVorwärtsgänge
Selbstsregelnd mit Pedal ohne Leerlauf
Vorn
141-159 ABARTH 500 1ed D:141-159 ABARTH 500 TED 24-05-2012 16:41 Pagina 146

147
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN

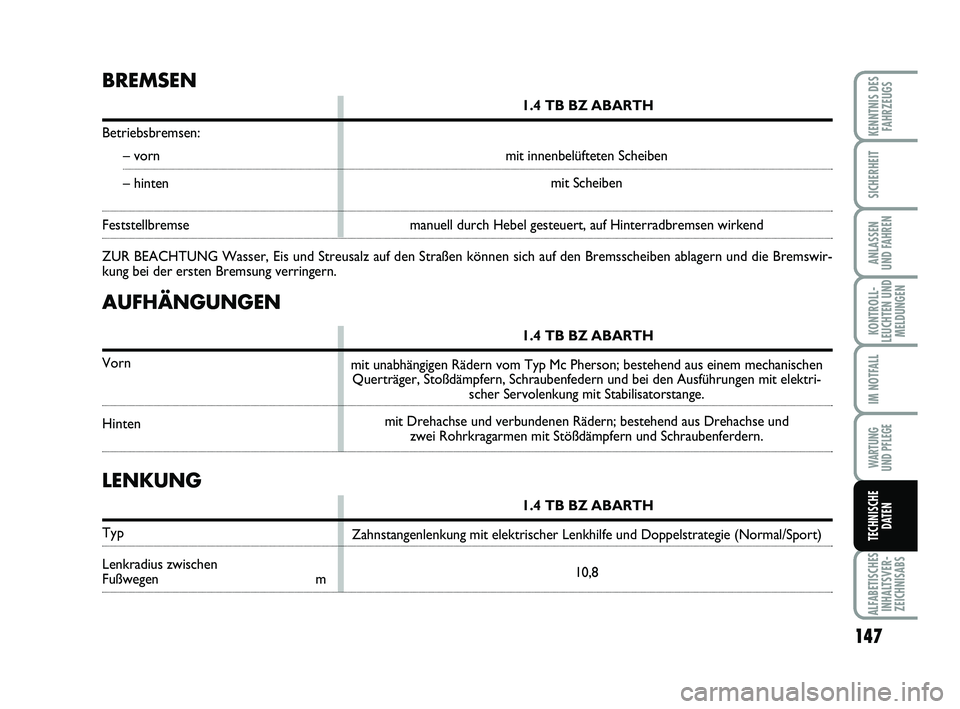

AUFHÄNGUNGEN
1.4 TB BZ ABARTH
Vorn
Hinten
BREMSEN
1.4 TB BZ ABARTH
Betriebsbremsen:
– vorn
– hinten
Feststellbremse
ZUR BEACHTUNG Wasser, Eis und Streusalz auf den Straßen können sich auf den Bremsscheiben ablagern und die Bremswir-
kung bei der ersten Bremsung verringern.
LENKUNG
1.4 TB BZ ABARTH
Typ
Lenkradius zwischen
Fußwegen mmit unabhängigen Rädern vom Typ Mc Pherson; bestehend aus einem mechanischen
Querträger, Stoßdämpfern, Schraubenfedern und bei den Ausführungen mit elektri-
scher Servolenkung mit Stabilisatorstange.
mit Drehachse und verbundenen Rädern; bestehend aus Drehachse und
zwei Rohrkragarmen mit Stößdämpfern und Schraubenferdern.
Zahnstangenlenkung mit elektrischer Lenkhilfe und Doppelstrategie (Normal/Sport)
10,8 mit innenbelüfteten Scheiben
mit Scheiben
manuell durch Hebel gesteuert, auf Hinterradbremsen wirkend
141-159 ABARTH 500 1ed D:141-159 ABARTH 500 TED 24-05-2012 16:41 Pagina 147

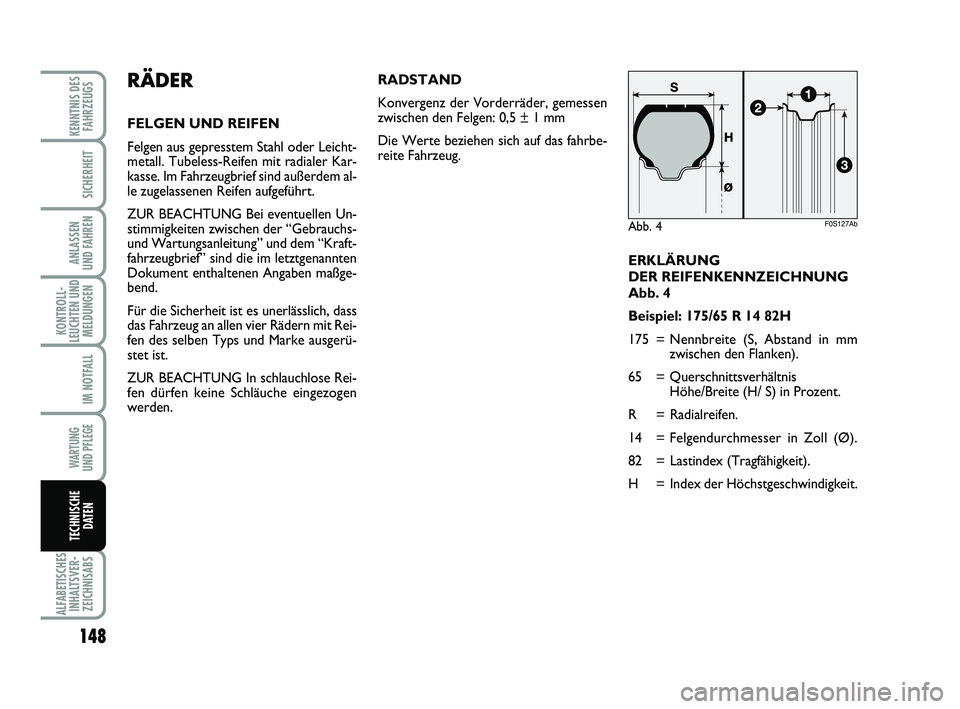

ERKLÄRUNG
DER REIFENKENNZEICHNUNG
Abb. 4
Beispiel: 175/65 R 14 82H
175 = Nennbreite (S, Abstand in mm
zwischen den Flanken).
65 = Querschnittsverhältnis
Höhe/Breite (H/ S) in Prozent.
R = Radialreifen.
14 = Felgendurchmesser in Zoll (Ø).
82 = Lastindex (Tragfähigkeit).
H = Index der Höchstgeschwindigkeit.
RÄDER
FELGEN UND REIFEN
Felgen aus gepresstem Stahl oder Leicht-
metall. Tubeless-Reifen mit radialer Kar-
kasse. Im Fahrzeugbrief sind außerdem al-
le zugelassenen Reifen aufgeführt.
ZUR BEACHTUNG Bei eventuellen Un-
stimmigkeiten zwischen der “Gebrauchs-
und Wartungsanleitung” und dem “Kraft-
fahrzeugbrief” sind die im letztgenannten
Dokument enthaltenen Angaben maßge-
bend.
Für die Sicherheit ist es unerlässlich, dass
das Fahrzeug an allen vier Rädern mit Rei-
fen des selben Typs und Marke ausgerü-
stet ist.
ZUR BEACHTUNG In schlauchlose Rei-
fen dürfen keine Schläuche eingezogen
werden.
148
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
RADSTAND
Konvergenz der Vorderräder, gemessen
zwischen den Felgen: 0,5 ± 1 mm
Die Werte beziehen sich auf das fahrbe-
reite Fahrzeug.
Abb. 4F0S127Ab
141-159 ABARTH 500 1ed D:141-159 ABARTH 500 TED 24-05-2012 16:41 Pagina 148

ERKLÄRUNG
DER FELGENKENNZEICHNUNG
Abb. 4
Beispiel: 5,00 B x 14 H2
5,00 = Felgenbreite in Zoll 1.
B = Felgenrandprofil (seitlicher Ansatz,
auf welchem der Reifenwulst auf-
liegt) 2.
14 = Felgendurchmesser in Zoll (ent-
spricht dem der Angabe für den
zu montierenden Reifen) 3= Ø.
H2 = Form und Anzahl der “hump”
(Umlaufende Erhöhung, durch die
Reifenwulst auf der Felge gehalten
wird).
Lastindex (Tragfähigkeit)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
149
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN

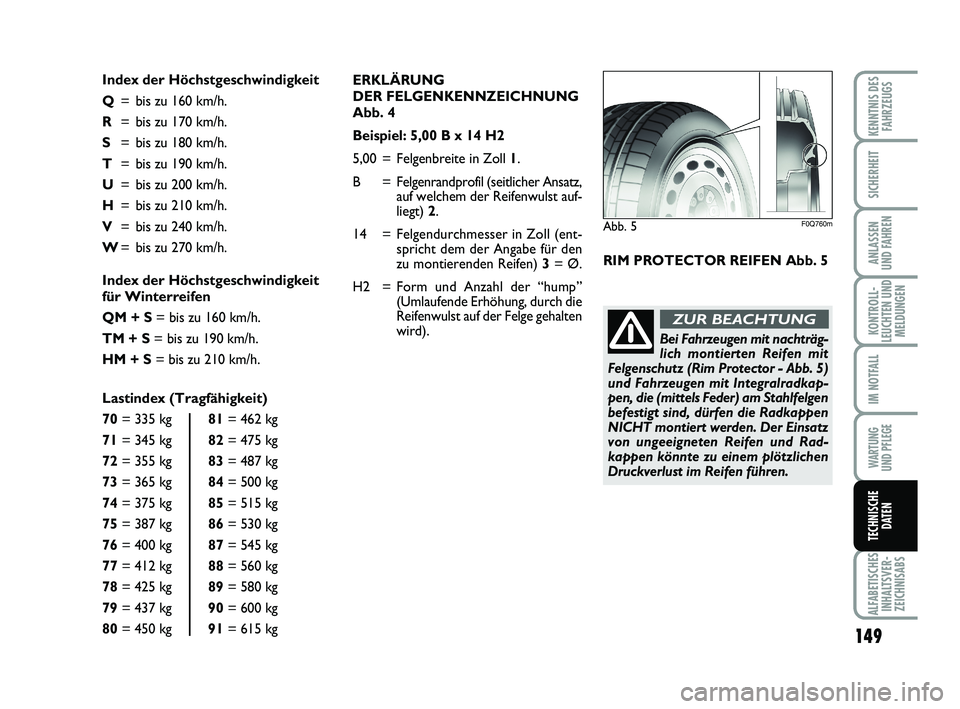

Index der Höchstgeschwindigkeit
Q= bis zu 160 km/h.
R= bis zu 170 km/h.
S= bis zu 180 km/h.
T= bis zu 190 km/h.
U= bis zu 200 km/h.
H= bis zu 210 km/h.
V= bis zu 240 km/h.
W= bis zu 270 km/h.
Index der Höchstgeschwindigkeit
für Winterreifen
QM + S= bis zu 160 km/h.
TM + S= bis zu 190 km/h.
HM + S= bis zu 210 km/h.
Abb. 5F0Q760m
RIM PROTECTOR REIFEN Abb. 5
Bei Fahrzeugen mit nachträg-
lich montierten Reifen mit
Felgenschutz (Rim Protector - Abb. 5)
und Fahrzeugen mit Integralradkap-
pen, die (mittels Feder) am Stahlfelgen
befestigt sind, dürfen die Radkappen
NICHT montiert werden. Der Einsatz
von ungeeigneten Reifen und Rad-
kappen könnte zu einem plötzlichen
Druckverlust im Reifen führen.
ZUR BEACHTUNG
141-159 ABARTH 500 1ed D:141-159 ABARTH 500 TED 24-05-2012 16:41 Pagina 149

150
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN

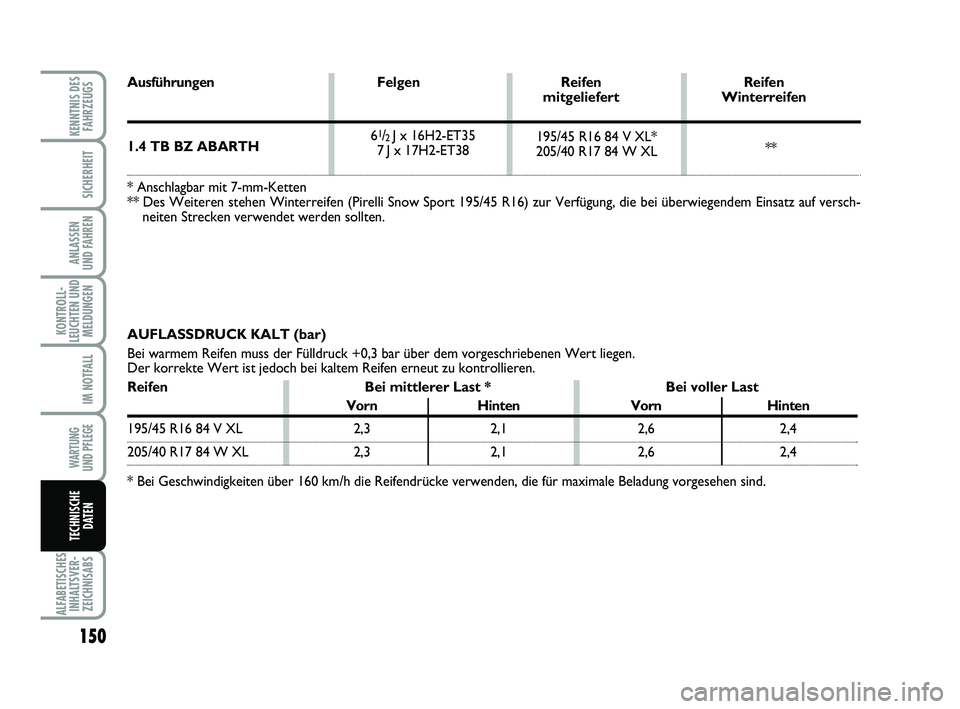

195/45 R16 84 V XL*
205/40 R17 84 W XL**
AUFLASSDRUCK KALT (bar)
Bei warmem Reifen muss der Fülldruck +0,3 bar über dem vorgeschriebenen Wert liegen.
Der korrekte Wert ist jedoch bei kaltem Reifen erneut zu kontrollieren.
Reifen Bei mittlerer Last * Bei voller Last
Vorn Hinten Vorn Hinten
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
* Bei Geschwindigkeiten über 160 km/h die Reifendrücke verwenden, die für maximale Beladung vorgesehen sind.
61/2J x 16H2-ET35
7 J x 17H2-ET38 Ausführungen Felgen Reifen Reifen
mitgeliefert Winterreifen1.4 TB BZ ABARTH
* Anschlagbar mit 7-mm-Ketten
** Des Weiteren stehen Winterreifen (Pirelli Snow Sport 195/45 R16) zur Verfügung, die bei überwiegendem Einsatz auf versch-
neiten Strecken verwendet werden sollten.
141-159 ABARTH 500 1ed D:141-159 ABARTH 500 TED 24-05-2012 16:41 Pagina 150

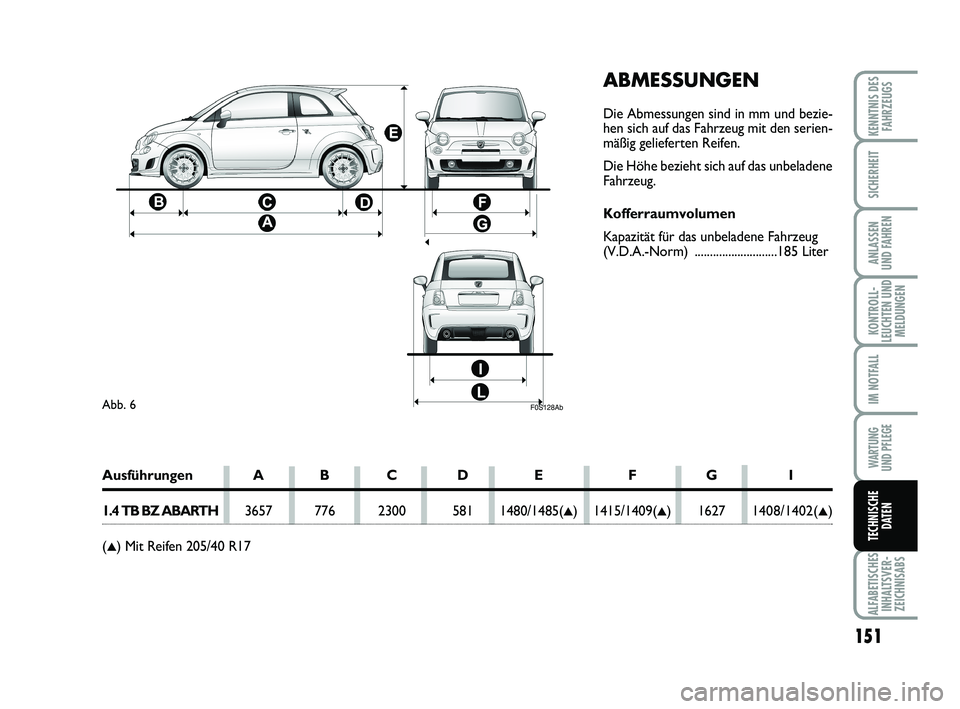

ABMESSUNGEN
Die Abmessungen sind in mm und bezie-
hen sich auf das Fahrzeug mit den serien-
mäßig gelieferten Reifen.
Die Höhe bezieht sich auf das unbeladene
Fahrzeug.
Kofferraumvolumen
Kapazität für das unbeladene Fahrzeug
(V.D.A.-Norm) ...........................185 Liter
151
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
F0S128AbAbb. 6
Ausführungen A B C D E F G I
1.4 TB BZ ABARTH3657 776 2300 581 1480/1485(▲) 1415/1409(▲) 16271408/1402(▲)
(
▲) Mit Reifen 205/40 R17
141-159 ABARTH 500 1ed D:141-159 ABARTH 500 TED 24-05-2012 16:41 Pagina 151
