2013 Abarth 500 Betriebsanleitung (in German)

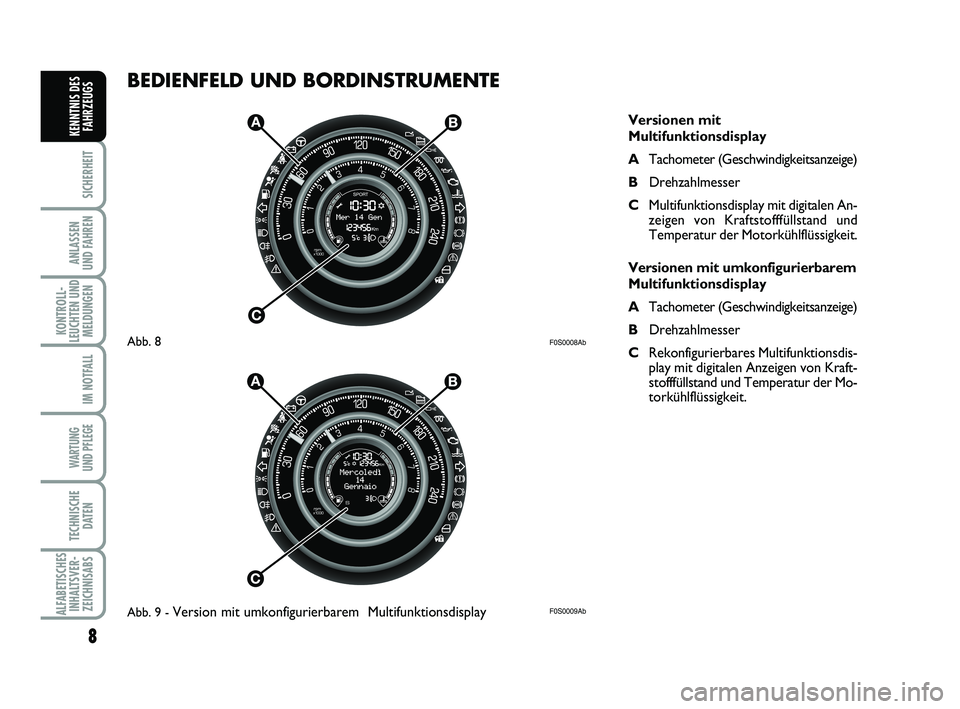

BEDIENFELD UND BORDINSTRUMENTE
8
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS
F0S0008Ab
F0S0009Ab
Versionen mit
Multifunktionsdisplay
ATachometer (Geschwindigkeitsanzeige)
BDrehzahlmesser
CMultifunktionsdisplay mit digitalen An-
zeigen von Kraftstofffüllstand und
Temperatur der Motorkühlflüssigkeit.
Versionen mit umkonfigurierbarem
Multifunktionsdisplay
ATachometer (Geschwindigkeitsanzeige)
BDrehzahlmesser
CRekonfigurierbares Multifunktionsdis-
play mit digitalen Anzeigen von Kraft-
stofffüllstand und Temperatur der Mo-
torkühlflüssigkeit.
Abb. 8
Abb. 9 -
Version mit umkonfigurierbarem Multifunktionsdisplay
001-022 ABARTH 500 1ed D:001-022 ABARTH 500 TED 24-05-2012 16:16 Pagina 8

9
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

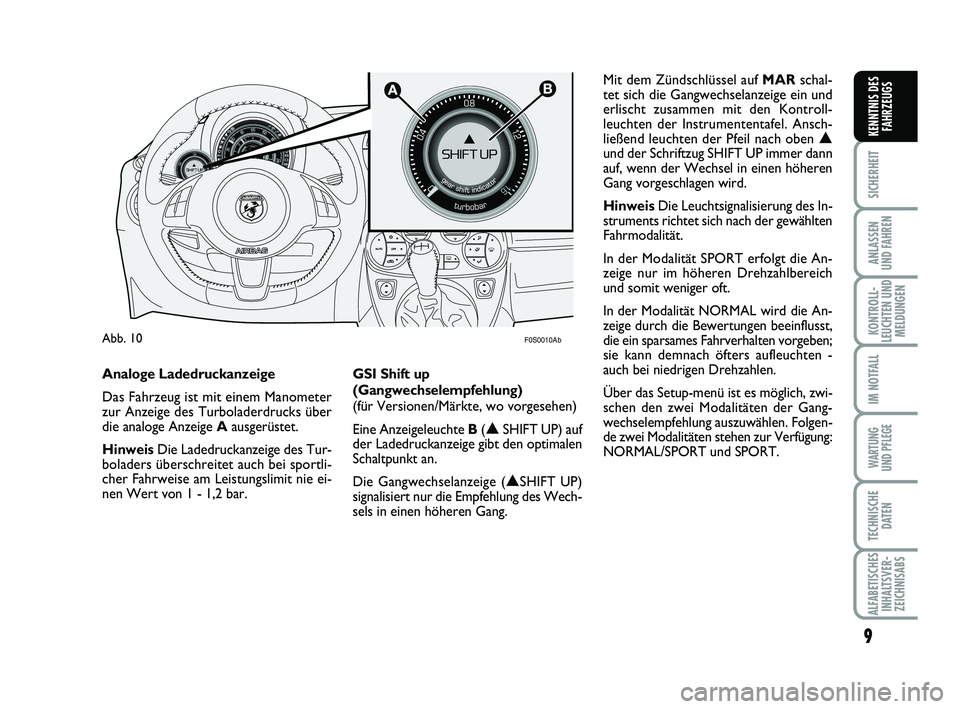

F0S0010AbAbb. 10
Mit dem Zündschlüssel auf MARschal-
tet sich die Gangwechselanzeige ein und
erlischt zusammen mit den Kontroll-
leuchten der Instrumententafel. Ansch-
ließend leuchten der Pfeil nach oben ▲
und der Schriftzug SHIFT UP immer dann
auf, wenn der Wechsel in einen höheren
Gang vorgeschlagen wird.
HinweisDie Leuchtsignalisierung des In-
struments richtet sich nach der gewählten
Fahrmodalität.
In der Modalität SPORT erfolgt die An-
zeige nur im höheren Drehzahlbereich
und somit weniger oft.
In der Modalität NORMAL wird die An-
zeige durch die Bewertungen beeinflusst,
die ein sparsames Fahrverhalten vorgeben;
sie kann demnach öfters aufleuchten -
auch bei niedrigen Drehzahlen.
Über das Setup-menü ist es möglich, zwi-
schen den zwei Modalitäten der Gang-
wechselempfehlung auszuwählen. Folgen-
de zwei Modalitäten stehen zur Verfügung:
NORMAL/SPORT und SPORT. Analoge Ladedruckanzeige
Das Fahrzeug ist mit einem Manometer
zur Anzeige des Turboladerdrucks über
die analoge Anzeige Aausgerüstet.
HinweisDie Ladedruckanzeige des Tur-
boladers überschreitet auch bei sportli-
cher Fahrweise am Leistungslimit nie ei-
nen Wert von 1 - 1,2 bar.GSI Shift up
(Gangwechselempfehlung)
(für Versionen/Märkte, wo vorgesehen)
Eine Anzeigeleuchte B(▲SHIFT UP) auf
der Ladedruckanzeige gibt den optimalen
Schaltpunkt an.
Die Gangwechselanzeige (▲SHIFT UP)
signalisiert nur die Empfehlung des Wech-
sels in einen höheren Gang.
001-022 ABARTH 500 1ed D:001-022 ABARTH 500 TED 24-05-2012 16:16 Pagina 9

10
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

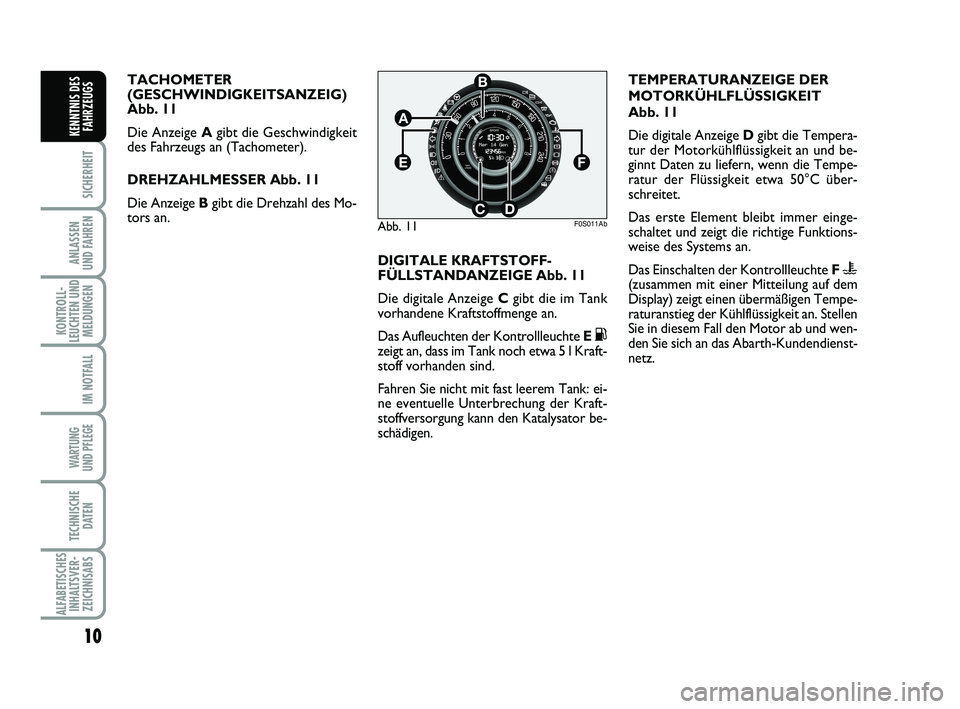

TACHOMETER
(GESCHWINDIGKEITSANZEIG)
Abb. 11
Die Anzeige Agibt die Geschwindigkeit
des Fahrzeugs an (Tachometer).
DREHZAHLMESSER Abb. 11
Die Anzeige Bgibt die Drehzahl des Mo-
tors an.
Abb. 11
B
A
CD
EF
F0S011Ab
DIGITALE KRAFTSTOFF-
FÜLLSTANDANZEIGE Abb. 11
Die digitale Anzeige C gibt die im Tank
vorhandene Kraftstoffmenge an.
Das Aufleuchten der Kontrollleuchte E
Kzeigt an, dass im Tank noch etwa 5 l Kraft-
stoff vorhanden sind.
Fahren Sie nicht mit fast leerem Tank: ei-
ne eventuelle Unterbrechung der Kraft-
stoffversorgung kann den Katalysator be-
schädigen.TEMPERATURANZEIGE DER
MOTORKÜHLFLÜSSIGKEIT
Abb. 11
Die digitale Anzeige Dgibt die Tempera-
tur der Motorkühlflüssigkeit an und be-
ginnt Daten zu liefern, wenn die Tempe-
ratur der Flüssigkeit etwa 50°C über-
schreitet.
Das erste Element bleibt immer einge-
schaltet und zeigt die richtige Funktions-
weise des Systems an.
Das Einschalten der Kontrollleuchte F
u(zusammen mit einer Mitteilung auf dem
Display) zeigt einen übermäßigen Tempe-
raturanstieg der Kühlflüssigkeit an. Stellen
Sie in diesem Fall den Motor ab und wen-
den Sie sich an das Abarth-Kundendienst-
netz.
001-022 ABARTH 500 1ed D:001-022 ABARTH 500 TED 24-05-2012 16:16 Pagina 10

11
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

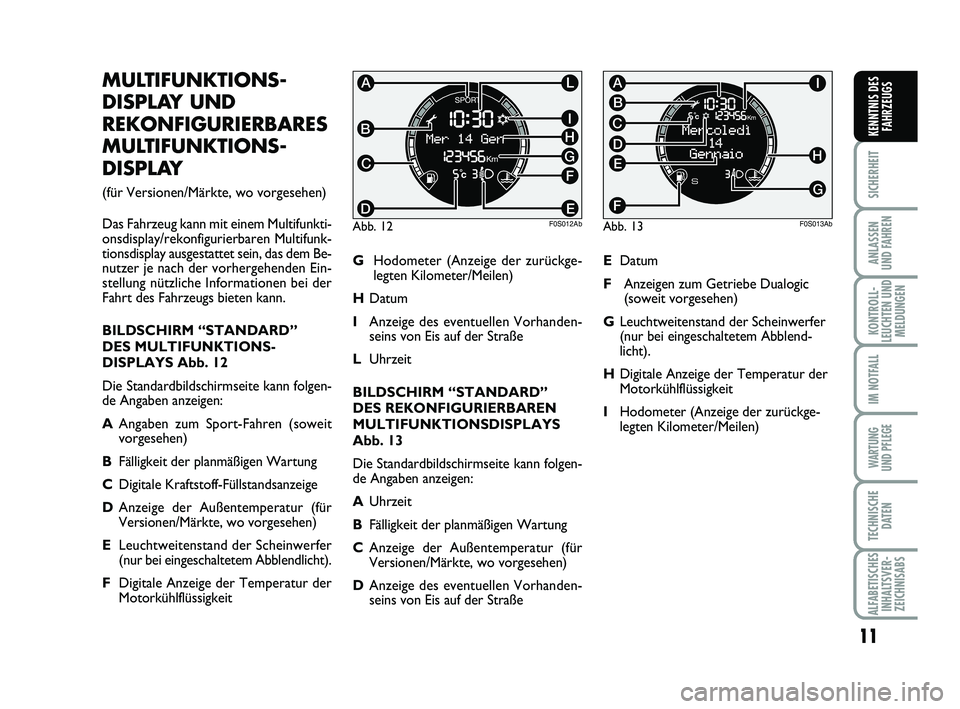

MULTIFUNKTIONS-
DISPLAY UND
REKONFIGURIERBARES
MULTIFUNKTIONS-
DISPLAY
(für Versionen/Märkte, wo vorgesehen)
Das Fahrzeug kann mit einem Multifunkti-
onsdisplay/rekonfigurierbaren Multifunk-
tionsdisplay ausgestattet sein, das dem Be-
nutzer je nach der vorhergehenden Ein-
stellung nützliche Informationen bei der
Fahrt des Fahrzeugs bieten kann.
BILDSCHIRM “STANDARD”
DES MULTIFUNKTIONS-
DISPLAYS Abb. 12
Die Standardbildschirmseite kann folgen-
de Angaben anzeigen:
AAngaben zum Sport-Fahren (soweit
vorgesehen)
BFälligkeit der planmäßigen Wartung
CDigitale Kraftstoff-Füllstandsanzeige
DAnzeige der Außentemperatur (für
Versionen/Märkte, wo vorgesehen)
ELeuchtweitenstand der Scheinwerfer
(nur bei eingeschaltetem Abblendlicht).
FDigitale Anzeige der Temperatur der
Motorkühlflüssigkeit GHodometer (Anzeige der zurückge-
legten Kilometer/Meilen)
HDatum
IAnzeige des eventuellen Vorhanden-
seins von Eis auf der Straße
LUhrzeit
BILDSCHIRM “STANDARD”
DES REKONFIGURIERBAREN
MULTIFUNKTIONSDISPLAYS
Abb. 13
Die Standardbildschirmseite kann folgen-
de Angaben anzeigen:
AUhrzeit
BFälligkeit der planmäßigen Wartung
CAnzeige der Außentemperatur (für
Versionen/Märkte, wo vorgesehen)
DAnzeige des eventuellen Vorhanden-
seins von Eis auf der Straße
Abb. 12
I
E
F
G
L
H
D
B
C
A
F0S012Ab
EDatum
FAnzeigen zum Getriebe Dualogic
(soweit vorgesehen)
GLeuchtweitenstand der Scheinwerfer
(nur bei eingeschaltetem Abblend-
licht).
HDigitale Anzeige der Temperatur der
Motorkühlflüssigkeit
IHodometer (Anzeige der zurückge-
legten Kilometer/Meilen)
Abb. 13
C
B
G
A
H
I
F
D
E
F0S013Ab
001-022 ABARTH 500 1ed D:001-022 ABARTH 500 TED 24-05-2012 16:16 Pagina 11

12
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

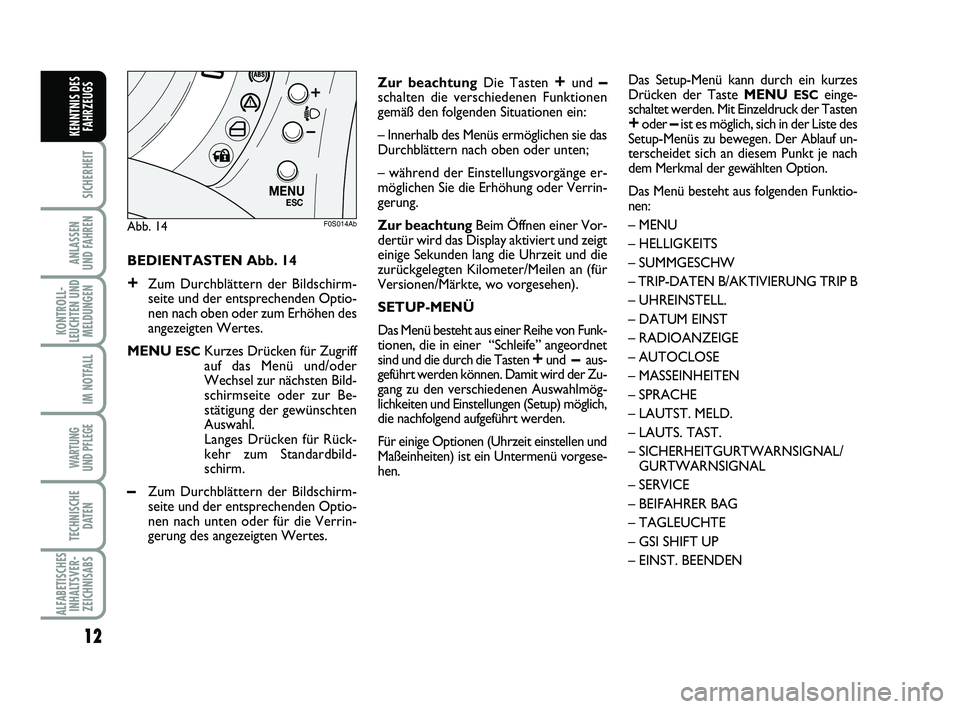

BEDIENTASTEN Abb. 14
+Zum Durchblättern der Bildschirm-
seite und der entsprechenden Optio-
nen nach oben oder zum Erhöhen des
angezeigten Wertes.
MENU
ESCKurzes Drücken für Zugriff
auf das Menü und/oder
Wechsel zur nächsten Bild-
schirmseite oder zur Be-
stätigung der gewünschten
Auswahl.
Langes Drücken für Rück-
kehr zum Standardbild-
schirm.
–Zum Durchblättern der Bildschirm-
seite und der entsprechenden Optio-
nen nach unten oder für die Verrin-
gerung des angezeigten Wertes.Zur beachtungDie Tasten
+und –schalten die verschiedenen Funktionen
gemäß den folgenden Situationen ein:
– Innerhalb des Menüs ermöglichen sie das
Durchblättern nach oben oder unten;
– während der Einstellungsvorgänge er-
möglichen Sie die Erhöhung oder Verrin-
gerung.
Zur beachtung Beim Öffnen einer Vor-
dertür wird das Display aktiviert und zeigt
einige Sekunden lang die Uhrzeit und die
zurückgelegten Kilometer/Meilen an (für
Versionen/Märkte, wo vorgesehen).
SETUP-MENÜ
Das Menü besteht aus einer Reihe von Funk-
tionen, die in einer “Schleife” angeordnet
sind und die durch die Tasten
+und – aus-
geführt werden können. Damit wird der Zu-
gang zu den verschiedenen Auswahlmög-
lichkeiten und Einstellungen (Setup) möglich,
die nachfolgend aufgeführt werden.
Für einige Optionen (Uhrzeit einstellen und
Maßeinheiten) ist ein Untermenü vorgese-
hen.
Abb. 14
M E N UE S C
F0S014Ab
Das Setup-Menü kann durch ein kurzes
Drücken der Taste MENU ESCeinge-
schaltet werden. Mit Einzeldruck der Tasten
+oder –ist es möglich, sich in der Liste des
Setup-Menüs zu bewegen. Der Ablauf un-
terscheidet sich an diesem Punkt je nach
dem Merkmal der gewählten Option.
Das Menü besteht aus folgenden Funktio-
nen:
– MENU
– HELLIGKEITS
– SUMMGESCHW
– TRIP-DATEN B/AKTIVIERUNG TRIP B
– UHREINSTELL.
– DATUM EINST
– RADIOANZEIGE
– AUTOCLOSE
– MASSEINHEITEN
– SPRACHE
– LAUTST. MELD.
– LAUTS. TAST.
– SICHERHEITGURTWARNSIGNAL/
GURTWARNSIGNAL
– SERVICE
– BEIFAHRER BAG
– TAGLEUCHTE
– GSI SHIFT UP
– EINST. BEENDEN
001-022 ABARTH 500 1ed D:001-022 ABARTH 500 TED 24-05-2012 16:16 Pagina 12

13
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

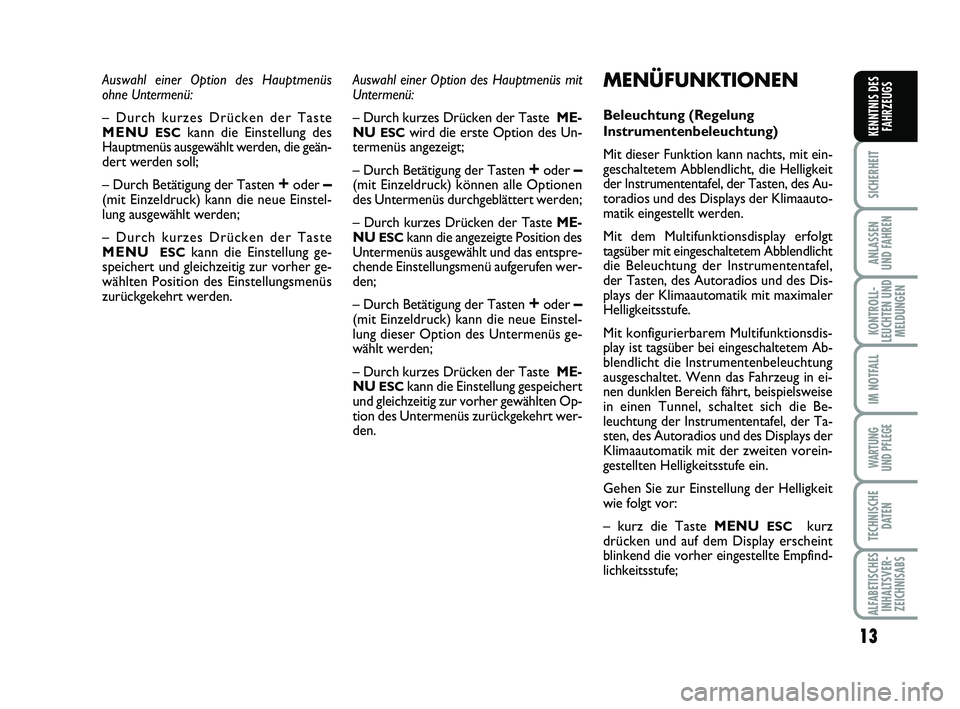

Auswahl einer Option des Hauptmenüs
ohne Untermenü:
– Durch kurzes Drücken der Taste
MENU
ESCkann die Einstellung des
Hauptmenüs ausgewählt werden, die geän-
dert werden soll;
– Durch Betätigung der Tasten
+oder –(mit Einzeldruck) kann die neue Einstel-
lung ausgewählt werden;
– Durch kurzes Drücken der Taste
MENU
ESCkann die Einstellung ge-
speichert und gleichzeitig zur vorher ge-
wählten Position des Einstellungsmenüs
zurückgekehrt werden.Auswahl einer Option des Hauptmenüs mit
Untermenü:
– Durch kurzes Drücken der Taste ME-
NU
ESCwird die erste Option des Un-
termenüs angezeigt;
– Durch Betätigung der Tasten
+oder –(mit Einzeldruck) können alle Optionen
des Untermenüs durchgeblättert werden;
– Durch kurzes Drücken der Taste ME-
NU
ESCkann die angezeigte Position des
Untermenüs ausgewählt und das entspre-
chende Einstellungsmenü aufgerufen wer-
den;
– Durch Betätigung der Tasten
+oder –(mit Einzeldruck) kann die neue Einstel-
lung dieser Option des Untermenüs ge-
wählt werden;
– Durch kurzes Drücken der Taste ME-
NU
ESCkann die Einstellung gespeichert
und gleichzeitig zur vorher gewählten Op-
tion des Untermenüs zurückgekehrt wer-
den.
MENÜFUNKTIONEN
Beleuchtung (Regelung
Instrumentenbeleuchtung)
Mit dieser Funktion kann nachts, mit ein-
geschaltetem Abblendlicht, die Helligkeit
der Instrumententafel, der Tasten, des Au-
toradios und des Displays der Klimaauto-
matik eingestellt werden.
Mit dem Multifunktionsdisplay erfolgt
tagsüber mit eingeschaltetem Abblendlicht
die Beleuchtung der Instrumententafel,
der Tasten, des Autoradios und des Dis-
plays der Klimaautomatik mit maximaler
Helligkeitsstufe.
Mit konfigurierbarem Multifunktionsdis-
play ist tagsüber bei eingeschaltetem Ab-
blendlicht die Instrumentenbeleuchtung
ausgeschaltet. Wenn das Fahrzeug in ei-
nen dunklen Bereich fährt, beispielsweise
in einen Tunnel, schaltet sich die Be-
leuchtung der Instrumententafel, der Ta-
sten, des Autoradios und des Displays der
Klimaautomatik mit der zweiten vorein-
gestellten Helligkeitsstufe ein.
Gehen Sie zur Einstellung der Helligkeit
wie folgt vor:
– kurz die Taste MENU
ESCkurz
drücken und auf dem Display erscheint
blinkend die vorher eingestellte Empfind-
lichkeitsstufe;
001-022 ABARTH 500 1ed D:001-022 ABARTH 500 TED 24-05-2012 16:16 Pagina 13

14
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

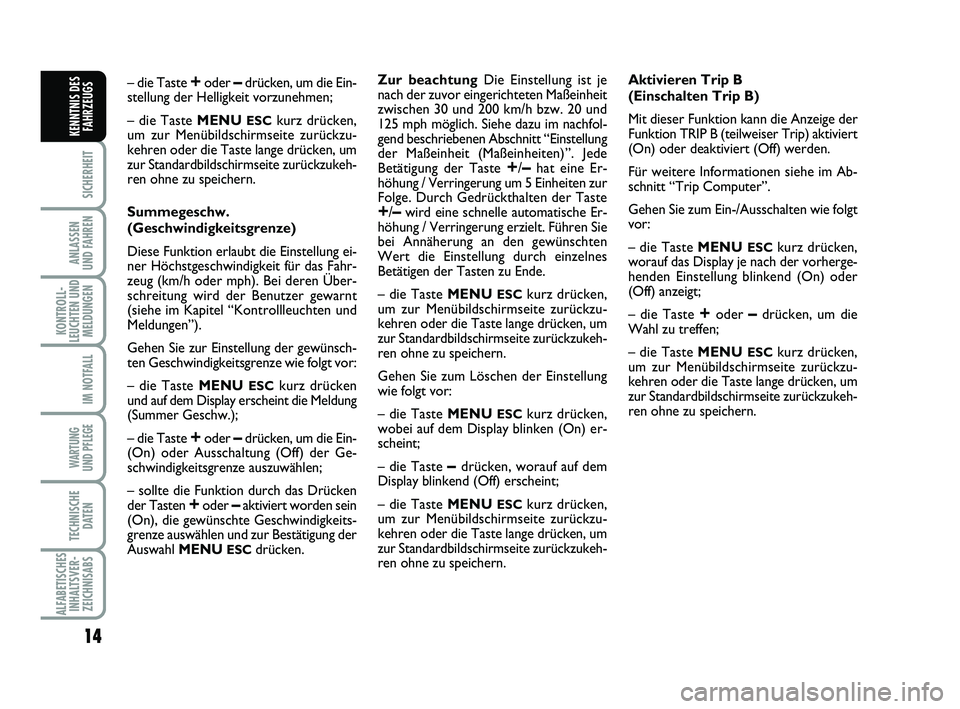

– die Taste +oder –drücken, um die Ein-
stellung der Helligkeit vorzunehmen;
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern.
Summegeschw.
(Geschwindigkeitsgrenze)
Diese Funktion erlaubt die Einstellung ei-
ner Höchstgeschwindigkeit für das Fahr-
zeug (km/h oder mph). Bei deren Über-
schreitung wird der Benutzer gewarnt
(siehe im Kapitel “Kontrollleuchten und
Meldungen”).
Gehen Sie zur Einstellung der gewünsch-
ten Geschwindigkeitsgrenze wie folgt vor:
– die Taste MENU
ESCkurz drücken
und auf dem Display erscheint die Meldung
(Summer Geschw.);
– die Taste
+oder –drücken, um die Ein-
(On) oder Ausschaltung (Off) der Ge-
schwindigkeitsgrenze auszuwählen;
– sollte die Funktion durch das Drücken
der Tasten
+oder –aktiviert worden sein
(On), die gewünschte Geschwindigkeits-
grenze auswählen und zur Bestätigung der
Auswahl MENU
ESCdrücken.Zur beachtungDie Einstellung ist je
nach der zuvor eingerichteten Maßeinheit
zwischen 30 und 200 km/h bzw. 20 und
125 mph möglich. Siehe dazu im nachfol-
gend beschriebenen Abschnitt “Einstellung
der Maßeinheit (Maßeinheiten)”. Jede
Betätigung der Taste
+/–hat eine Er-
höhung / Verringerung um 5 Einheiten zur
Folge. Durch Gedrückthalten der Taste
+/–wird eine schnelle automatische Er-
höhung / Verringerung erzielt. Führen Sie
bei Annäherung an den gewünschten
Wert die Einstellung durch einzelnes
Betätigen der Tasten zu Ende.
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern.
Gehen Sie zum Löschen der Einstellung
wie folgt vor:
– die Taste MENU
ESCkurz drücken,
wobei auf dem Display blinken (On) er-
scheint;
– die Taste
– drücken, worauf auf dem
Display blinkend (Off) erscheint;
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern.Aktivieren Trip B
(Einschalten Trip B)
Mit dieser Funktion kann die Anzeige der
Funktion TRIP B (teilweiser Trip) aktiviert
(On) oder deaktiviert (Off) werden.
Für weitere Informationen siehe im Ab-
schnitt “Trip Computer”.
Gehen Sie zum Ein-/Ausschalten wie folgt
vor:
– die Taste MENU
ESCkurz drücken,
worauf das Display je nach der vorherge-
henden Einstellung blinkend (On) oder
(Off) anzeigt;
– die Taste
+oder –drücken, um die
Wahl zu treffen;
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern.
001-022 ABARTH 500 1ed D:001-022 ABARTH 500 TED 24-05-2012 16:16 Pagina 14

15
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

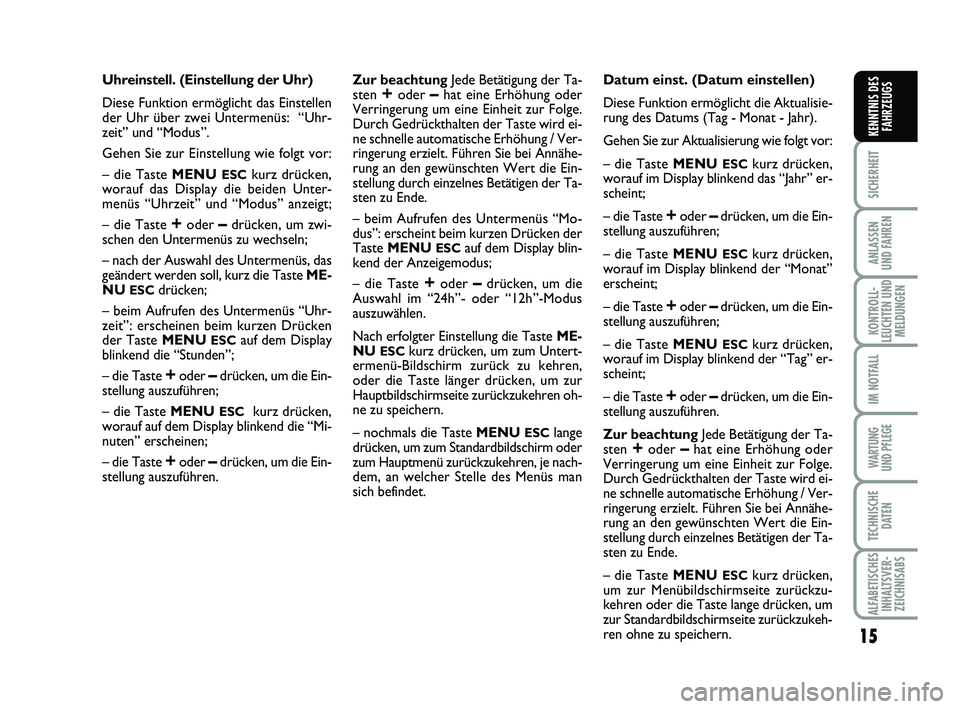

Uhreinstell. (Einstellung der Uhr)
Diese Funktion ermöglicht das Einstellen
der Uhr über zwei Untermenüs: “Uhr-
zeit” und “Modus”.
Gehen Sie zur Einstellung wie folgt vor:
– die Taste MENU
ESCkurz drücken,
worauf das Display die beiden Unter-
menüs “Uhrzeit” und “Modus” anzeigt;
– die Taste
+oder –drücken, um zwi-
schen den Untermenüs zu wechseln;
– nach der Auswahl des Untermenüs, das
geändert werden soll, kurz die Taste ME-
NU
ESCdrücken;
– beim Aufrufen des Untermenüs “Uhr-
zeit”: erscheinen beim kurzen Drücken
der Taste MENU
ESCauf dem Display
blinkend die “Stunden”;
– die Taste
+oder –drücken, um die Ein-
stellung auszuführen;
– die Taste MENU
ESCkurz drücken,
worauf auf dem Display blinkend die “Mi-
nuten” erscheinen;
– die Taste
+oder –drücken, um die Ein-
stellung auszuführen.Zur beachtungJede Betätigung der Ta-
sten
+oder –hat eine Erhöhung oder
Verringerung um eine Einheit zur Folge.
Durch Gedrückthalten der Taste wird ei-
ne schnelle automatische Erhöhung / Ver-
ringerung erzielt. Führen Sie bei Annähe-
rung an den gewünschten Wert die Ein-
stellung durch einzelnes Betätigen der Ta-
sten zu Ende.
– beim Aufrufen des Untermenüs “Mo-
dus”: erscheint beim kurzen Drücken der
Taste MENU
ESCauf dem Display blin-
kend der Anzeigemodus;
– die Taste
+oder –drücken, um die
Auswahl im “24h”- oder “12h”-Modus
auszuwählen.
Nach erfolgter Einstellung die Taste ME-
NU
ESCkurz drücken, um zum Untert-
ermenü-Bildschirm zurück zu kehren,
oder die Taste länger drücken, um zur
Hauptbildschirmseite zurückzukehren oh-
ne zu speichern.
– nochmals die Taste MENU
ESClange
drücken, um zum Standardbildschirm oder
zum Hauptmenü zurückzukehren, je nach-
dem, an welcher Stelle des Menüs man
sich befindet.Datum einst. (Datum einstellen)
Diese Funktion ermöglicht die Aktualisie-
rung des Datums (Tag - Monat - Jahr).
Gehen Sie zur Aktualisierung wie folgt vor:
– die Taste MENU
ESCkurz drücken,
worauf im Display blinkend das “Jahr” er-
scheint;
– die Taste
+oder –drücken, um die Ein-
stellung auszuführen;
– die Taste MENU
ESCkurz drücken,
worauf im Display blinkend der “Monat”
erscheint;
– die Taste
+oder –drücken, um die Ein-
stellung auszuführen;
– die Taste MENU
ESCkurz drücken,
worauf im Display blinkend der “Tag” er-
scheint;
– die Taste
+oder –drücken, um die Ein-
stellung auszuführen.
Zur beachtungJede Betätigung der Ta-
sten
+oder –hat eine Erhöhung oder
Verringerung um eine Einheit zur Folge.
Durch Gedrückthalten der Taste wird ei-
ne schnelle automatische Erhöhung / Ver-
ringerung erzielt. Führen Sie bei Annähe-
rung an den gewünschten Wert die Ein-
stellung durch einzelnes Betätigen der Ta-
sten zu Ende.
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern.
001-022 ABARTH 500 1ed D:001-022 ABARTH 500 TED 24-05-2012 16:16 Pagina 15
