2012 PEUGEOT 5008 Kezelési útmutató (in Hungarian)

TÖ
B
55
"C" monokróm képernyő
Műszerfali ki
jelző WIP
Com 3D 16/9 képern

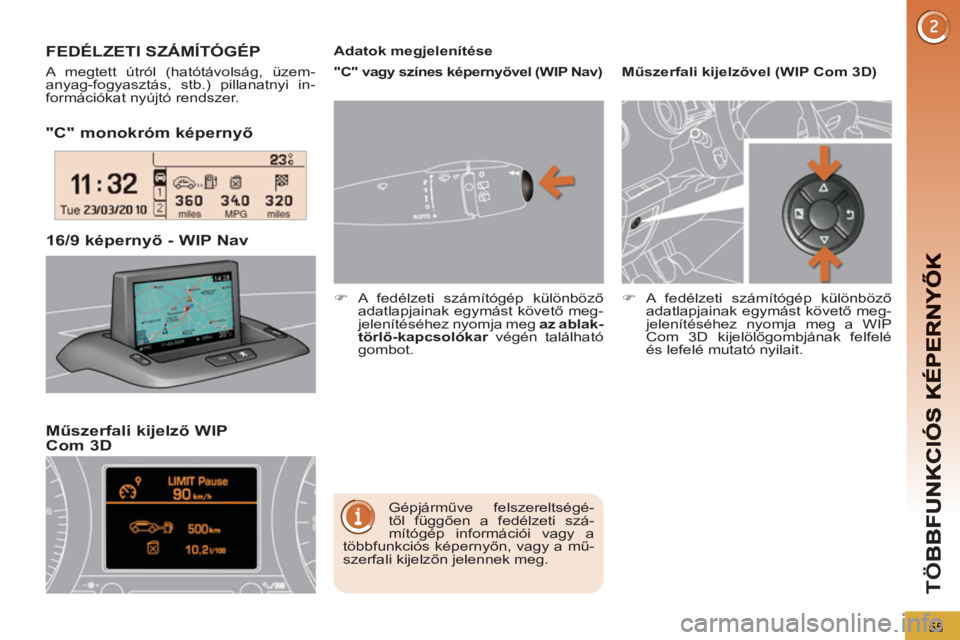

yő - WIP Nav FEDÉLZETI SZÁMÍTÓGÉP
A megtett útról (hatótávolság, üzem-
anyag-fogyasztás, stb.) pillanatnyi in-
formációkat nyújtó rendszer.
Gépjárműve felszereltségé-
től függően a fedélzeti szá-
mítógép információi vagy a
többfunkciós képernyőn, vagy a mű-
szerfali kijelzőn jelennek meg.
Adatok megjelenítése


)
A fedélzeti számítógép különböző
adatlapjainak egymást követő meg-
jelenítéséhez nyomja meg az ablak-
törlő-kapcsolókar
végén található
gombot.
Műszerfali kijelzővel ( WIP Com 3D )


)
A fedélzeti számítógép különböző
adatlapjainak egymást követő meg-
jelenítéséhez nyomja meg a WIP
Com 3D kijelölőgombjának felfelé
és lefelé mutató nyilait.


"C" vagy színes képernyővel ( WIP Nav )

56

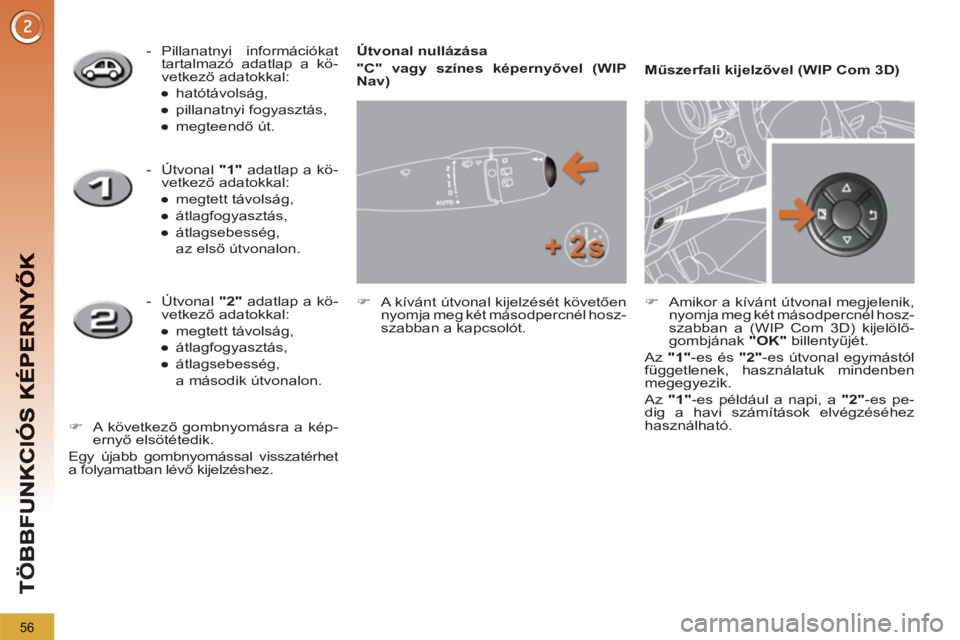

Útvonal nullázása

"
C" vagy színes képernyővel
( WIP
Nav )


)
A kívánt útvonal kijelzését követően
nyomja meg két másodpercnél hosz-
szabban a kapcsolót.
Műszerfali kijelzővel

( WIP Com 3D )


)
Amikor a kívánt útvonal megjelenik,
nyomja meg két másodpercnél hosz-
szabban a ( WIP Com 3D ) kijelölő-
gombjának "OK"
billentyűjét.
Az "1"
-es és "2"
-es útvonal egymástól
függetlenek, használatuk mindenben
megegyezik.
Az "1"
-es például a napi, a "2"
-es pe-
dig a havi számítások elvégzéséhez
használható.


- Pillanatnyi információkat
tartalmazó adatlap a kö-
vetkező adatokkal:


●
hatótávolság,

●
pillanatnyi fogyasztás,

●
megteendő út.



- Útvonal "1"
adatlap a kö-
vetkező adatokkal:


●
megtett távolság,

●
átlagfogyasztás,

●
átlagsebesség,
az első útvonalon.



- Útvonal "2"
adatlap a kö-
vetkező adatokkal:


●
megtett távolság,

●
átlagfogyasztás,

●
átlagsebesség,
a második útvonalon.



)
A következő gombnyomásra a kép-
ernyő elsötétedik.
Egy újabb gombnyomással visszatérhet
a folyamatban lévő kijelzéshez.

TÖ
B
57

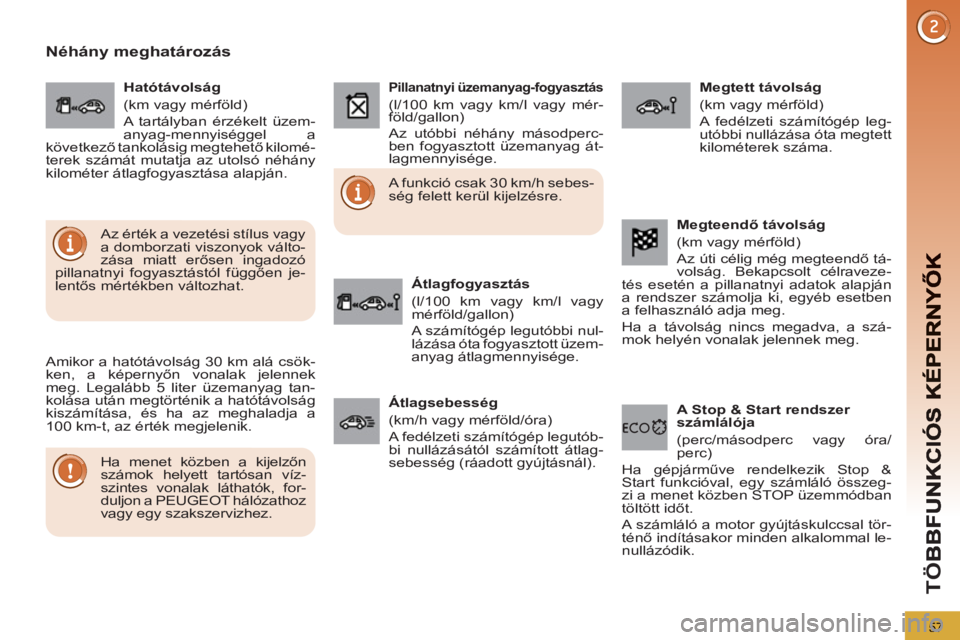

Néhány meghatározás
Amikor a hatótávolság 30 km alá csök-
ken, a képernyőn vonalak jelennek
meg. Legalább 5 liter üzemanyag tan-
kolása után megtörténik a hatótávolság
kiszámítása, és ha az meghaladja a
100 km-t, az érték megjelenik.
Ha menet közben a kijelzőn
számok helyett tartósan víz-
szintes vonalak láthatók, for-
duljon a PEUGEOT hálózathoz
vagy egy szakszervizhez. A funkció csak 30 km/h sebes-
ség felett kerül kijelzésre.
Az érték a vezetési stílus vagy
a domborzati viszonyok válto-
zása miatt erősen ingadozó
pillanatnyi fogyasztástól függően je-
lentős mértékben változhat.
Hatótávolság
(km vagy mérföld)
A tartályban érzékelt üzem-
anyag-mennyiséggel a
következő tankolásig megtehető kilomé-
terek számát mutatja az utolsó néhány
kilométer átlagfogyasztása alapján.

Pillanatnyi üzemanyag-fogyasztás
(l/100 km vagy km/l vagy mér-
föld/gallon)
Az utóbbi néhány másodperc-
ben fogyasztott üzemanyag át-
lagmennyisége.

Átlagfogyasztás
(l/100 km vagy km/l vagy
mérföld/gallon)
A számítógép legutóbbi nul-
lázása óta fogyasztott üzem-
anyag átlagmennyisége.
Megtett távolság
(km vagy mérföld)
A fedélzeti számítógép leg-
utóbbi nullázása óta megtett
kilométerek száma.


Átlagsebesség
(km/h vagy mérföld/óra)
A fedélzeti számítógép legutób-
bi nullázásától számított átlag-
sebesség (ráadott gyújtásnál).






A Stop & Start rendszer
számlálója
(perc/másodperc vagy óra/
perc)
Ha gépjárműve rendelkezik Stop &
Start funkcióval, egy számláló összeg-
zi a menet közben STOP üzemmódban
töltött időt.
A számláló a motor gyújtáskulccsal tör-
ténő indításakor minden alkalommal le-
nullázódik.


Megteendő távolság
(km vagy mérföld)
Az úti célig még megteendő tá-
volság. Bekapcsolt célraveze-
tés esetén a pillanatnyi adatok alapján
a rendszer számolja ki, egyéb esetben
a felhasználó adja meg.
Ha a távolság nincs megadva, a szá-
mok helyén vonalak jelennek meg.

K
ÉN
58

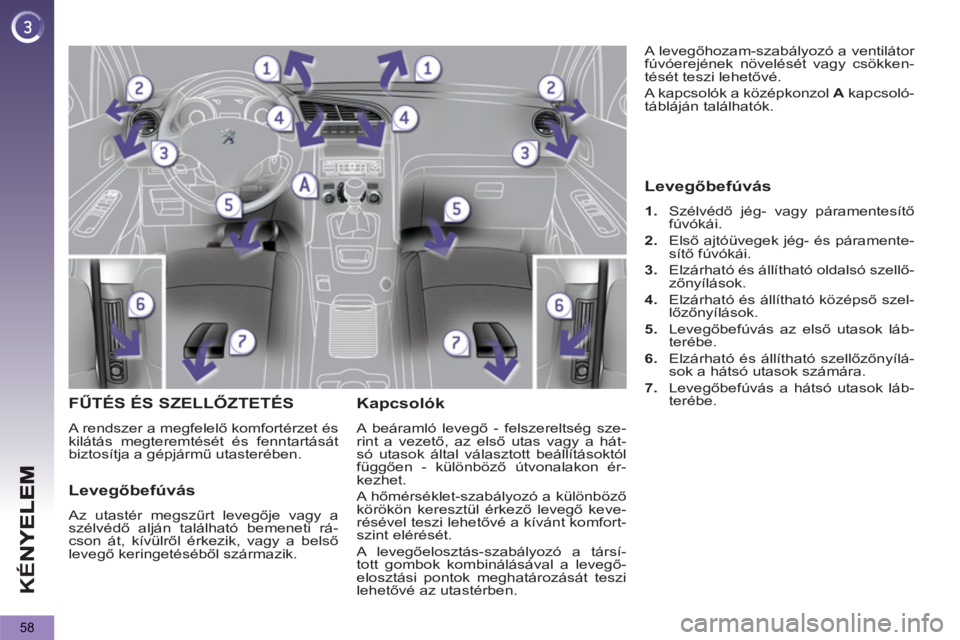

FŰTÉS ÉS SZELLŐZTETÉS

A rendszer a megfelelő komfortérzet és
kilátás megteremtését és fenntartását
biztosítja a gépjármű utasterében.
Kapcsolók

A beáramló levegő - felszereltség sze-
rint a vezető, az első utas vagy a hát-
só utasok által választott beállításoktól
függően - különböző útvonalakon ér-
kezhet.
A hőmérséklet-szabályozó a különböző
körökön keresztül érkező levegő keve-
résével teszi lehetővé a kívánt komfort-
szint elérését.
A levegőelosztás-szabályozó a társí-
tott gombok kombinálásával a levegő-
elosztási pontok meghatározását teszi
lehetővé az utastérben. A levegőhozam-szabályozó a ventilátor
fúvóerejének növelését vagy csökken-
tését teszi lehetővé.
A kapcsolók a középkonzol A
kapcsoló-
tábláján találhatók.


Levegőbefúvás

Az utastér megszűrt levegője vagy a
szélvédő alján található bemeneti rá-
cson át, kívülről érkezik, vagy a belső
levegő keringetéséből származik.


Levegőbefúvás



1.
Szélvédő jég- vagy páramentesítő
fúvókái.

2.
Első ajtóüvegek jég- és páramente-
sítő fúvókái.

3.
Elzárható és állítható oldalsó szellő-
zőnyílások.

4.
Elzárható és állítható középső szel-
lőzőnyílások.

5.
Levegőbefúvás az első utasok láb-
terébe.

6.
Elzárható és állítható szellőzőnyílá-
sok a hátsó utasok számára.

7.
Levegőbefúvás a hátsó utasok láb-
terébe.

K
ÉN
59

A légkondicionáló rendszer
nem tartalmaz klórt, így nem
károsítja bolygónk ózonrétegét.

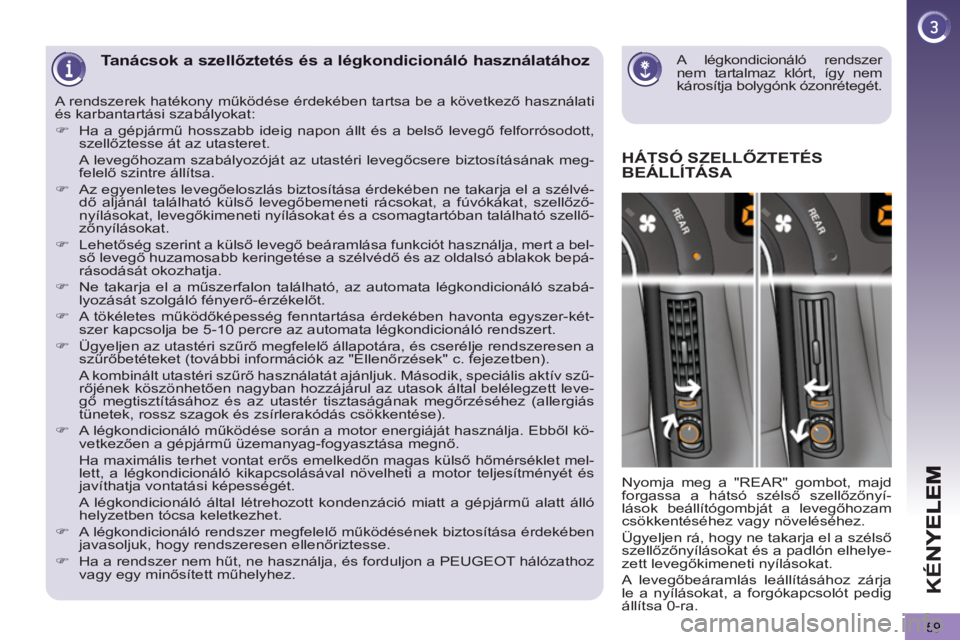

Tanácsok a szellőztetés és a légkondicionáló használatához
HÁTSÓ SZELLŐZTETÉS
BEÁLLÍTÁS
A
Nyomja meg a "REAR" gombot, majd
forgassa a hátsó szélső szellőzőnyí-
lások beállítógombját a levegőhozam
csökkentéséhez vagy növeléséhez.
Ügyeljen rá, hogy ne takarja el a szélső
szellőzőnyílásokat és a padlón elhelye-
zett levegőkimeneti nyílásokat.
A levegőbeáramlás leállításához zárja
le a nyílásokat, a forgókapcsolót pedig
állítsa 0-ra. A rendszerek hatékony működése érdekében tartsa be a következő használati
és karbantartási szabályokat:


)
Ha a gépjármű hosszabb ideig napon állt és a belső levegő felforrósodott,
szellőztesse át az utasteret.
A levegőhozam szabályozóját az utastéri levegőcsere biztosításának meg-
felelő szintre állítsa.

)
Az egyenletes levegőeloszlás biztosítása érdekében ne takarja el a szélvé-
dő aljánál található külső levegőbemeneti rácsokat, a fúvókákat, szellőző-
nyílásokat, levegőkimeneti nyílásokat és a csomagtartóban található szellő-
zőnyílásokat.

)
Lehetőség szerint a külső levegő beáramlása funkciót használja, mert a bel-
ső levegő huzamosabb keringetése a szélvédő és az oldalsó ablakok bepá-
rásodását okozhatja.

)
Ne takarja el a műszerfalon található, az automata légkondicionáló szabá-
lyozását szolgáló fényerő-érzékelőt.

)
A tökéletes működőképesség fenntartása érdekében havonta egyszer-két-
szer kapcsolja be 5-10 percre az automata légkondicionáló rendszert.

)
Ügyeljen az utastéri szűrő megfelelő állapotára, és cserélje rendszeresen a
szűrőbetéteket (további információk az "Ellenőrzések" c. fejezetben).
A kombinált utastéri szűrő használatát ajánljuk. Második, speciális aktív szű-
rőjének köszönhetően nagyban hozzájárul az utasok által belélegzett leve-
gő megtisztításához és az utastér tisztaságának megőrzéséhez (allergiás
tünetek, rossz szagok és zsírlerakódás csökkentése).

)
A légkondicionáló működése során a motor energiáját használja. Ebből kö-
vetkezően a gépjármű üzemanyag-fogyasztása megnő.
Ha maximális terhet vontat erős emelkedőn magas külső hőmérséklet mel-
lett, a légkondicionáló kikapcsolásával növelheti a motor teljesítményét és
javíthatja vontatási képességét.
A légkondicionáló által létrehozott kondenzáció miatt a gépjármű alatt álló
helyzetben tócsa keletkezhet.

)
A légkondicionáló rendszer megfelelő működésének biztosítása érdekében
javasoljuk, hogy rendszeresen ellenőriztesse.

)
Ha a rendszer nem hűt, ne használja, és forduljon a PEUGEOT hálózathoz
vagy egy minősített mű
helyhez.

K
ÉN
60

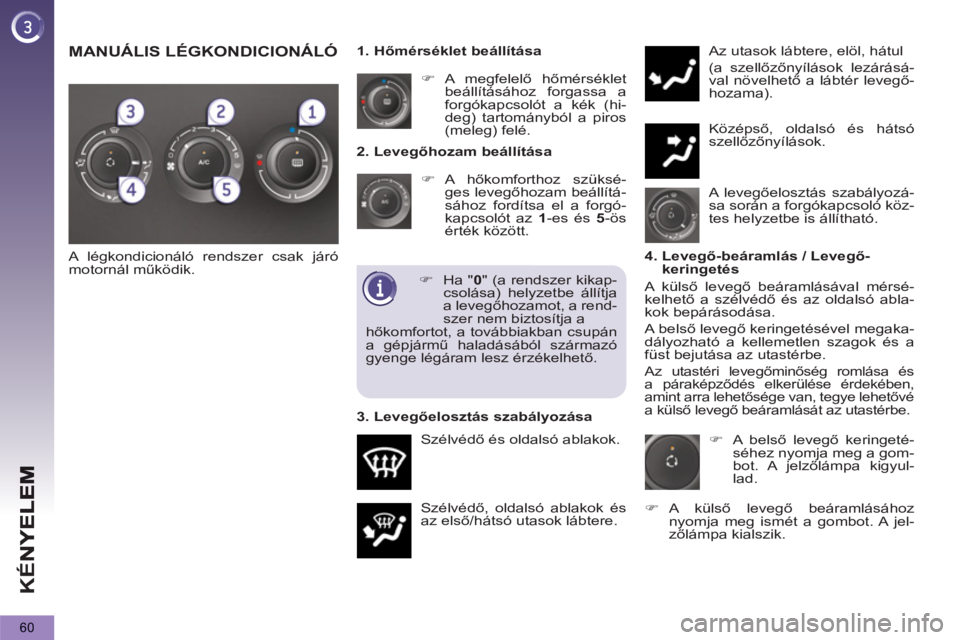

2. Levegőhozam beállítása


)
A hőkomforthoz szüksé-
ges levegőhozam beállítá-
sához fordítsa el a forgó-
kapcsolót az 1
-es és 5
-ös
érték között.
Szélvédő, oldalsó ablakok és
az első/hátsó utasok lábtere. Az utasok lábtere, elöl, hátul
(a szellőzőnyílások lezárásá-
val növelhető a lábtér levegő-
hozama) .
Középső, oldalsó és hátsó
szellőzőnyílások.

)
A megfelelő hőmérséklet
beállításához forgassa a
forgókapcsolót a kék (hi-
deg) tartományból a piros
(meleg) felé.

Szélvédő és oldalsó ablakok.
1. Hőmérséklet beállítása
A levegőelosztás szabályozá-
sa során a forgókapcsoló köz-
tes helyzetbe is állítható.
















A légkondicionáló rendszer csak járó
motornál működik.
4. Levegő-beáramlás / Levegő-
keringetés
A külső levegő beáramlásával mérsé-
kelhető a szélvédő és az oldalsó abla-
kok bepárásodása.
A belső
levegő keringetésével megaka-
dályozható a kellemetlen szagok és a
füst bejutása az utastérbe.
Az utastéri levegőminőség romlása és
a páraképződés elkerülése érdekében,
amint arra lehetősége van, tegye lehetővé
a külső levegő beáramlását az utastérbe.


)
Ha " 0
" (a rendszer kikap-
csolása) helyzetbe állítja
a levegőhozamot, a rend-
szer nem biztosítja a

3. Levegőelosztás szabályozása


)
A belső levegő keringeté-
séhez nyomja meg a gom-
bot. A jelzőlámpa kigyul-
lad.

)
A külső levegő beáramlásához
nyomja meg ismét a gombot. A jel-
zőlámpa kialszik.



MANUÁLIS LÉGKONDICIONÁLÓ
hőkomfortot, a továbbiakban csupán
a gépjármű haladásából származó
gyenge légáram lesz érzékelhető.

K
ÉN
61

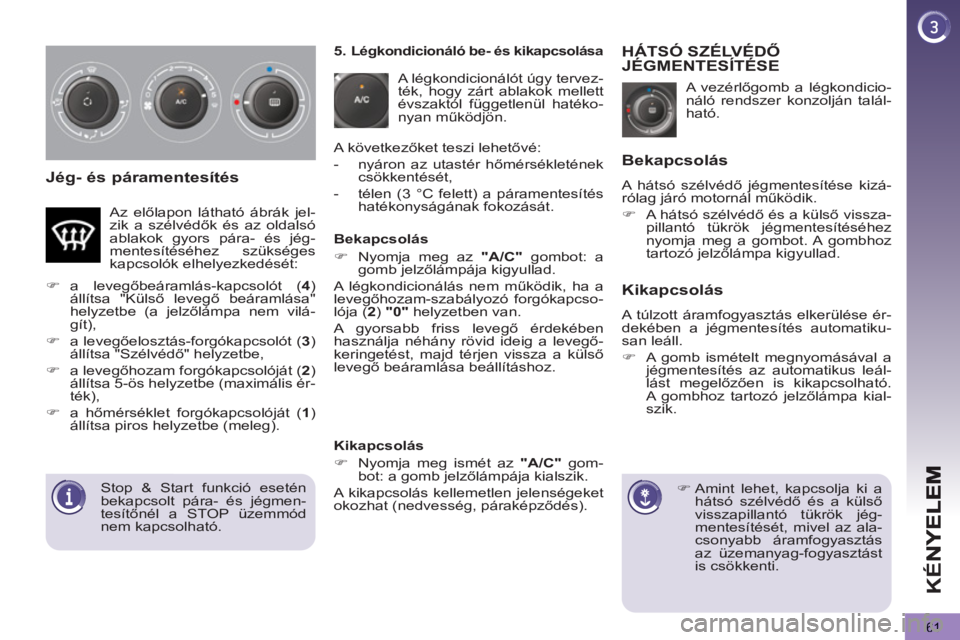

Jég- és páramentesítés
A vezérlőgomb a légkondicio-
náló rendszer konzolján talál-
ható.
HÁTSÓ SZÉLVÉDŐ
JÉGMENTESÍTÉSE



)
Amint lehet, kapcsolja ki a
hátsó szélvédő és a külső
visszapillantó tükrök jég-
mentesítését, mivel az ala-
csonyabb áramfogyasztás
az üzemanyag-fogyasztást
is csökkenti.

Bekapcsolás

A hátsó szélvédő jégmentesítése kizá-
rólag járó motornál működik.


)
A hátsó szélvédő és a külső vissza-
pillantó tükrök jégmentesítéséhez
nyomja meg a gombot. A gombhoz
tartozó jelzőlámpa kigyullad.

Kikapcsolás

A túlzott áramfogyasztás elkerülése ér-
dekében a jégmentesítés automatiku-
san leáll.


)
A gomb ismételt megnyomásával a
jégmentesítés az automatikus leál-
lást megelőzően is kikapcsolható.
A gombhoz tartozó jelzőlámpa kial-
szik.


5.
Légkondicionáló be- és kikapcsolása

A légkondicionálót úgy tervez-
ték, hogy zárt ablakok mellett
évszaktól függetlenül hatéko-
nyan működjön.
A következőket teszi lehetővé:


- nyáron az utastér hőmérsékletének
csökkentését,

- télen (3 °C felett) a páramentesítés
hatékonyságának fokozását.


Bekapcsolás


)
Nyomja meg az "A/C"
gombot: a
gomb jelzőlámpája kigyullad.
A légkondicionálás nem működik, ha a
levegőhozam-szabályozó forgókapcso-
lója ( 2
) "0"
helyzetben van.
A gyorsabb friss levegő érdekében
használja néhány rövid ideig a levegő-
keringetést, majd térjen vissza a külső
levegő beáramlása beállításhoz. Az előlapon látható ábrák jel-
zik a szélvédők és az oldalsó
ablakok gyors pára- és jég-
mentesítéséhez szükséges
kapcsolók elhelyezkedését:


)
a levegőbeáramlás-kapcsolót ( 4
)
állítsa "Külső levegő beáramlása"
helyzetbe (a jelzőlámpa nem vilá-
gít),

)
a levegőelosztás-forgókapcsolót ( 3
)
állítsa "Szélvédő" helyzetbe,

)
a levegőhozam forgókapcsolóját ( 2
)
állítsa 5-ös helyzetbe (maximális ér-
ték),

)
a hőmérséklet forgókapcsolóját ( 1
)
állítsa piros helyzetbe (meleg).


Kikapcsolás


)
Nyomja meg ismét az "A/C"
gom-
bot: a gomb jelzőlámpája kialszik.
A kikapcsolás kellemetlen jelenségeket
okozhat (nedvesség, páraképződés).






Stop & Start funkció esetén
bekapcsolt pára- és jégmen-
tesítőnél a STOP üzemmód
nem kapcsolható.

K
ÉN
62
Ha a gépjárműbe történő be-
szálláskor a belső hőmérséklet
a hőkomforthoz szükségesnél
jóval alacsonyabb vagy magasabb,
a kijelzett értéket a kívánt komfortér-
zet gyorsabb elérése érdekében sem
érdemes megváltoztatni. A rendszer
automatikusan és a lehető legrövi-
debb időn belül kiegyenlíti a hőmér-
séklet-különbséget.
A légkondicionáló kizárólag járó motor-
nál működik. A vezető és az első utas tet-
szés szerint állíthatják be a
hőmérsékletet.


)
Az érték növeléséhez vagy csök-
kentéséhez fordítsa jobbra, illetve
balra a 2
-es vagy 3
-as kapcsolót.
A 21-es érték körüli beállítás optimá-
lis hőkomfortot biztosít. Az egyéni igé-
nyektől függően a 18-as és 24-es érték
közötti beállítás a leggyakoribb.
Az optimális hőkomfort elérése ér-
dekében ajánlott elkerülni, hogy a jobb
és bal oldalon beállított érték között
3-nál nagyobb legyen az eltérés.
4. Automata pára- és jégmentesítő
program
A szélvédő és az oldalsó abla-
kok gyors pára- és jégmente-
sítéséhez (nedvesség, nagy-
számú utas, jegesedés, stb.)
az automata komfortprogram
elégtelennek bizonyulhat.


)
Ilyenkor válassza az automata pára-
és jégmentesítő programot.
A rendszer automatikusan szabályozza
a légkondicionálást és a levegőhoza-
mot, és gondoskodik a beáramló levegő
optimális elosztásáról a szélvédő és az
oldalsó ablakok felé.

Automata üzemmód



)
Nyomja meg az "AUTO"

gombot. A gomb jelzőlám-
pája kigyullad.

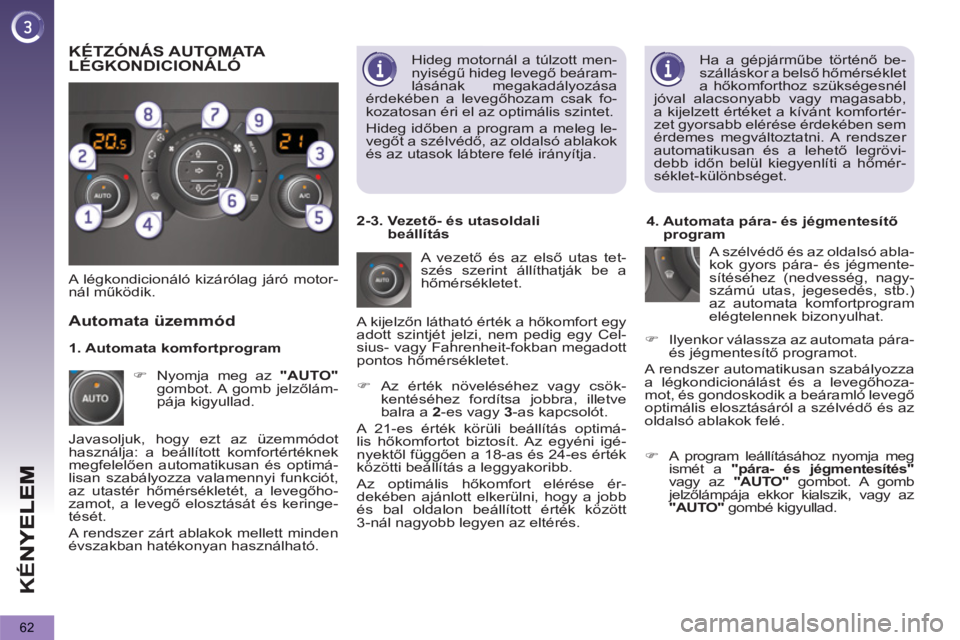

KÉTZÓNÁS AUTOMATA LÉGKONDICIONÁLÓ

Javasoljuk, hogy ezt az üzemmódot
használja: a beállított komfortértéknek
megfelelően automatikusan és optimá-
lisan szabályozza valamennyi funkciót,
az utastér hőmérsékletét, a levegőho-
zamot, a levegő elosztását és keringe-
tését.
A rendszer zárt ablakok mellett minden
évszakban hatékonyan használható. A kijelzőn látható érték a hőkomfort egy
adott szintjét jelzi, nem pedig egy Cel-
sius- vagy Fahrenheit-fokban megadott
pontos hőmérsékletet.


)
A program leállításához nyomja meg
ismét a "pára- és jégmentesítés"

vagy az "AUTO"
gombot. A gomb
jelzőlámpája ekkor kialszik, vagy az
"AUTO"
gombé kigyullad.


1. Automata komfortprogram
2-3. Ve z e tő- és utasoldali
beállítás Hideg motornál a túlzott men-
nyiségű hideg levegő beáram-
lásának megakadályozása
érdekében a levegőhozam csak fo-
kozatosan éri el az optimális szintet.
Hideg időben a program a meleg le-
vegőt a szélvédő, az oldalsó ablakok
és az utasok lábtere felé irányítja.
