2012 PEUGEOT 5008 Kezelési útmutató (in Hungarian)

GYAKORLATI TUDNIVALÓK

Ne kösse ki a sarukat, amíg
jár a motor.
Az akkumulátort csak a saruk
lecsatolását követően kezdje
tölteni.
Ha gépjárműve 6 fokozatú vezérelt
mechanikus sebességváltóval vagy
automata váltóval rendelkezik, ne
próbálja betolással beindítani a mo-
tort.

Az akkumulátorok mérge-
ző anyagokat, többek között
kénsavat és ólmot tartalmaz-
nak. Megsemmisítésükre kizárólag
a törvényi előírásoknak megfelelően
kerülhet sor, és soha, semmilyen kö-
rülmények között nem dobhatók ki a
háztartási hulladékkal együtt.
A használt elemeket és akkumuláto-
rokat mindig az erre a célra létesített
speciális gyűjtőpontokon adja le.

Az akkumulátor feltöltése
akkumulátortöltővel



)
Kösse ki az akkumulátort.

)
Kövesse a töltő gyártójának hasz-
nálati utasításait.

)
Kösse vissza az akkumulátort a (-)
pólussal kezdve.

)
Ellenőrizze a pólusok és a saruk
tisztaságát. Ha szulfátosodást ész-
lel (fehéres vagy zöldes lerakódás),
szerelje le és tisztítsa meg azokat.


Ha a gépkocsit egy hónapnál
hosszabb ideig nem használ-
ja, tanácsos az akkumulátort
kikötni.
Kikötés előtt
Mielőtt hozzákezdene az akkumulátor
kikötéséhez, a gyújtás levételét követő-
en várjon 2 percet.
Az akkumulátor kikötése előtt csukja be
az ablakokat és az ajtókat.

Visszakötést követően
Az akkumulátor valamennyi visszakö-
tését követően adja rá a gyújtást, és
várjon 1 percet az indítózás előtt, hogy
lehetővé tegye az elektronikus rendsze-
rek inicializálását. A művelet elvégzését
követően felmerülő legkisebb zavar
esetén is forduljon a PEUGEOT háló-
zathoz vagy egy szakszervizhez.
A megfelelő fejezet tanulmányozását
követően az alábbiak újrainicializálását
Önnek kell elvégeznie:


- távirányítós kulcs,

- panoráma üvegtető sötétítője,

- GPS fedélzeti navigációs rendszer.



A kábelek kikötése


)
Emelje meg a rögzítőkart a maximu-
mig.


A kábelek visszakötése


)
Helyezze a kábel nyitott gyűrűjét ( 1
)
az akkumulátor (+) pólusára.

)
Nyomja le függőleges irányban a
gyűrűt ( 1
), hogy megfelelően illesz-
kedjen az akkumulátorhoz.

)
Reteszelje a gyűrűt a beállítóretesz
széthúzásával, majd a kar ( 2
) lehaj-
tásával.
Ne erőltesse a kart, mert a re-
teszelődés nem lehetséges,
ha a gyűrű helyzete nem meg-
felelő; kezdje elölről a műveletet.

GYAKORLATI TUDNIVALÓK
208
Az akkumulátor megfelelő töl-
tésének biztosításához tartsa
tiszteletben a motor indításá-
hoz szükséges időtartamokat.
Az akkumulátor újratöltéséhez ne
használja sokszor egymás után a
motor újraindítását.
Lemerült akkumulátorral a mo-
tort nem lehet beindítani (lásd az
"Akkumulátor" c. bekezdést). Ha a készenléti állapotba törté-
nő áttérés pillanatában éppen
telefonbeszélgetést folytat:


- a WIP Nav vagy a WIP Sound ki-
hangosító szettjével a beszélge-
tés 5 percig még folytatható,

- a WIP Com 3D rendszerrel a
megkezdett telefonhívás befejez-
hető.



Kilépés az üzemmódból

A gépjármű legközelebbi használatakor
a fenti funkciók automatikusan újraakti-
válódnak.
A funkciók azonnali használatához in-
dítsa be a motort, és hagyja járni leg-
alább 5 percig.
ABLAKTÖRLŐ LAPÁT
CSERÉJE

Leszerelés



)
Emelje meg az ablaktörlőkart.

)
Pattintsa le a lapátot és távolítsa el.



Felszerelés



)
Illessze helyére az új lapátot és pat-
tintsa fel.

)
Óvatosan hajtsa vissza a kart.



Az első ablaktörlő lapát
leszerelése előtt



)
Az ablaktörlőkhöz való hozzáférés-
hez a gyújtás levételét követő egy
percen belül működtesse az ablak-
törlő-kapcsolót. Ekkor az ablaktör-
lők a szélvédő közepére állnak.



Az első ablaktörlő lapát
visszaszerelését követően



)
Adja rá a gyújtást.

)
Az ablaktörlők normál helyzetbe ál-
lításához működtesse ismét az ab-
laktörlő-kapcsolót.

TEHERMENTESÍTŐ ÜZEMMÓD

A rendszer bizonyos funkciók vezérlé-
sét az akkumulátor energiaszintjéhez
igazítja.
Menet közben a tehermentesítés átme-
netileg kikapcsol bizonyos funkciókat,
például a légkondicionálót vagy a hátsó
ablak páramentesítését, stb.
A kikapcsolt funkciók, amint azt a fel-
tételek lehetővé teszik, automatikusan
ismét működésbe lépnek.
ENERGIATAKARÉKOS ÜZEMMÓD

Az akkumulátor megfelelő töltésének
biztosítása érdekében bizonyos funk-
ciók használatának időtartamát szabá-
lyozó rendszer.
Bizonyos funkciókat, így az audio- és te-
lematikai rendszert, az ablaktörlőket, a
tompított fényszórókat és a plafonlámpá-
kat összesen legfeljebb 30 percig a motor
leállítását követően is használhatja.
Ez az időtartam jelentősen lecsökken-
het, ha az akkumulátor töltése alacsony.

Belépés az üzemmódba

Az időtartam elteltével az energiataka-
rékos üzemmódra való áttérést jelző
üzenet jelenik meg a képernyőn, és az
aktív funkciók készenléti állapotba ke-
rülnek.

GYAKORLATI TUDNIVALÓK
209

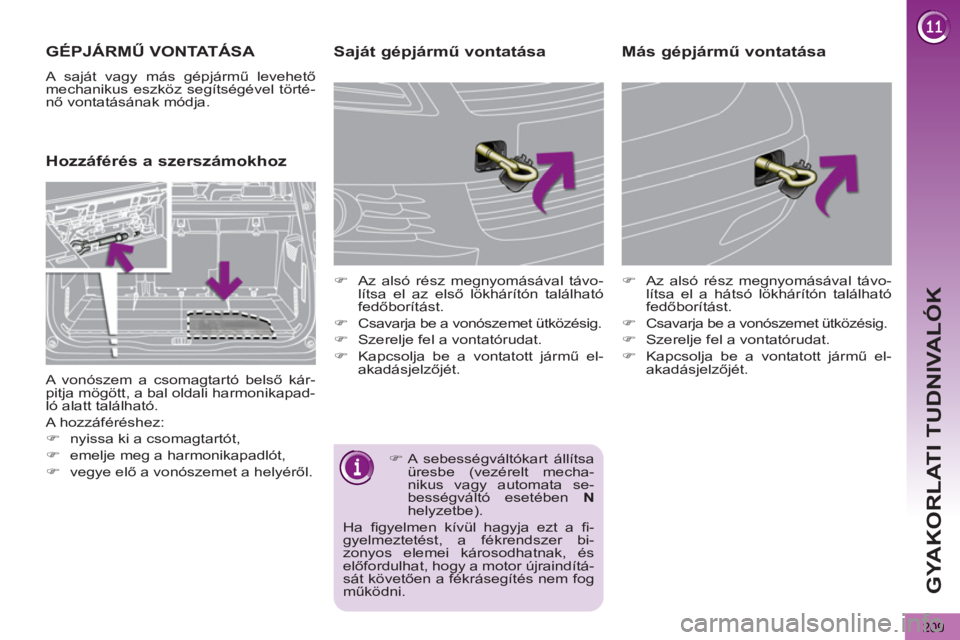

GÉPJÁRMŰ VONTATÁSA

A saját vagy más gépjármű levehető
mechanikus eszköz segítségével törté-
nő vontatásának módja.






Hozzáférés a szerszámokhoz
Saját gépjármű vontatása



)
Az alsó rész megnyomásával távo-
lítsa el az első lökhárítón található
fedőborítást.

)
Csavarja be a vonószemet ütközésig.

)
Szerelje fel a vontatórudat.

)
Kapcsolja be a vontatott jármű el-
akadásjelzőjét.

)
Az alsó rész megnyomásával távo-
lítsa el a hátsó lökhárítón található
fedőborítást.

)
Csavarja be a vonószemet ütközésig.

)
Szerelje fel a vontatórudat.

)
Kapcsolja be a vontatott jármű el-
akadásjelzőjét.



Más gépjármű vontatása

A vonószem a csomagtartó belső kár-
pitja mögött, a bal oldali harmonikapad-
ló alatt található.
A hozzáféréshez:


)
nyissa ki a csomagtartót,

)
emelje meg a harmonikapadlót,

)
vegye elő a vonószemet a helyéről.

)
A sebességváltókart állítsa
üresbe (vezérelt mecha-
nikus vagy automata se-
bességváltó esetében N

helyzetbe).
Ha fi gyelmen kívül hagyja ezt a fi -
gyelmeztetést, a fékrendszer bi-
zonyos elemei károsodhatnak, és
előfordulhat, hogy a motor újraindítá-
sát követően a fékrásegítés nem fog
működni.

GYAKORLATI TUDNIVALÓK
210

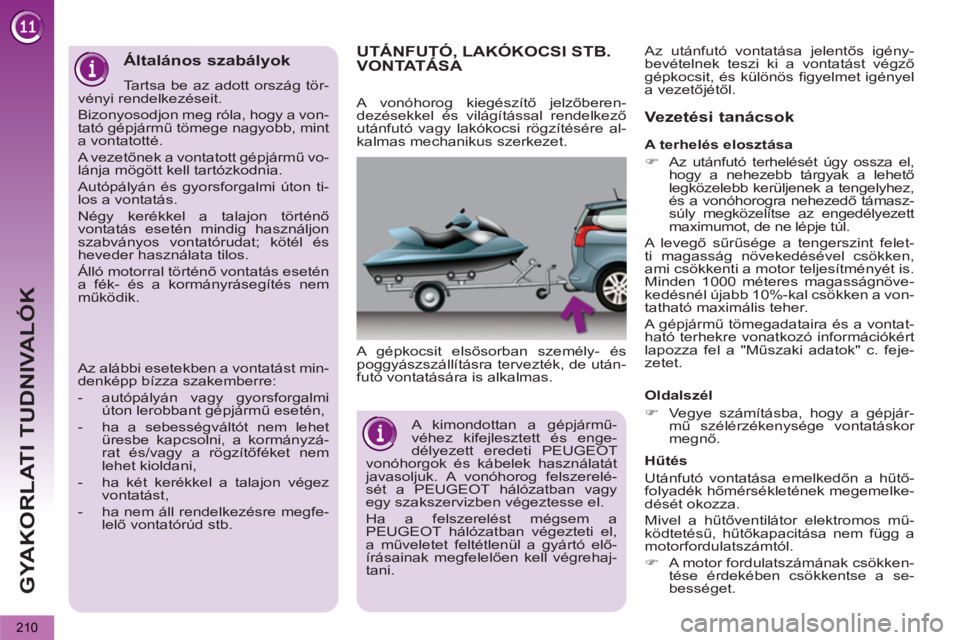

UTÁNFUTÓ, LAKÓKOCSI STB.VONTATÁSA ,
A gépkocsit elsősorban személy- és
poggyászszállításra tervezték, de után-
futó vontatására is alkalmas.

Vezetési tanácsok


Oldalszél


)
Vegye számításba, hogy a gépjár-
mű szélérzékenysége vontatáskor
megnő.


Hűtés
Utánfutó vontatása emelkedőn a hűtő-
folyadék hőmérsékletének megemelke-
dését okozza.
Mivel a hűtőventilátor elektromos mű-
ködtetésű, hűtőkapacitása nem függ a
motorfordulatszámtól.


)
A motor fordulatszámának csökken-
tése érdekében csökkentse a se-
bességet.
A vonóhorog kiegészítő jelzőberen-
dezésekkel és világítással rendelkező
utánfutó vagy lakókocsi rögzítésére al-
kalmas mechanikus szer kezet.

A terhelés elosztása


)
Az utánfutó terhelését úgy ossza el,
hogy a nehezebb tárgyak a lehető
legközelebb kerüljenek a tengelyhez,
és a vonóhorogra nehezedő támasz-
súly megközelítse az engedélyezett
maximumot, de ne lépje túl.
A levegő sűrűsége a tengerszint felet-
ti magasság növekedésével csökken,
ami csökkenti a motor teljesítményét is.
Minden 1000 méteres magasságnöve-
kedésnél újabb 10%-kal csökken a von-
tatható maximális teher.
A gépjármű tömegadataira és a vontat-
ható terhekre vonatkozó információkért
lapozza fel a "Műszaki adatok" c. feje-
zetet. Az utánfutó vontatása jelentős igény-
bevételnek teszi ki a vontatást végző
gépkocsit, és különös fi gyelmet igényel
a vezet
őjétől.
A kimondottan a gépjármű-
véhez kifejlesztett és enge-
délyezett eredeti PEUGEOT
vonóhorgok és kábelek használatát
javasoljuk. A vonóhorog felszerelé-
sét a PEUGEOT hálózatban vagy
egy szakszervizben végeztesse el.
Ha a felszerelést mégsem a
PEUGEOT hálózatban végezteti el,
a műveletet feltétlenül a gyártó elő-
írásainak megfelelően kell végrehaj-
tani.

Általános szabályok

Tartsa be az adott ország tör-
vényi rendelkezéseit.
Bizonyosodjon meg róla, hogy a von-
tató gépjármű tömege nagyobb, mint
a vontatotté.
A vezetőnek a vontatott gépjármű vo-
lánja mögött kell tartózkodnia.
Autópályán és gyorsforgalmi úton ti-
los a vontatás.
Négy kerékkel a talajon történő
vontatás esetén mindig használjon
szabványos vontatórudat; kötél és
heveder használata tilos.
Álló motorral történő vontatás esetén
a fék- és a kormányrásegítés nem
működik.
Az alábbi esetekben a vontatást min-
denképp bízza szakemberre:


- autópályán vagy gyorsforgalmi
úton lerobbant gépjármű esetén,

- ha a sebességváltót nem lehet
üresbe kapcsolni, a kormányzá-
rat és/vagy a rögzítőféket nem
lehet kioldani,

- ha két kerékkel a talajon végez
vontatást,

- ha nem áll rendelkezésre megfe-
lelő vontatórúd stb.

GYAKORLATI TUDNIVALÓK
211
A hosszú emelkedőn vontatható maxi-
mális teher az emelkedő dőlésszögétől
és a külső hőmérséklettől függ.
Minden esetben fi gyeljen a hűtőfolya-
dék hőmérsékletére.

Fékek
Utánfutó vontatásakor nagyobb féktá-
volsággal kell számolni.
A fékek felmelegedésének elkerülése
érdekében (pl. hegyvidéken, lejtőn lefe-
lé haladva) használja a motorféket.

Gumiabroncsok


)
Ellenőrizze a vontatást végző gép-
jármű és az utánfutó gumiabron-
csainak a nyomását, és tartsa be a
javasolt nyomásértékeket.


Világítás


)
Ellenőrizze az utánfutó elektromos
jelzőberendezéseit.
Eredeti PEUGEOT vonóho-
rog használata esetén a hát-
só parkolássegítő berendezés
automatikusan kikapcsol.


)
A fi gyelmeztető visszajelzés
és a STOP
lámpa kigyulla-
dása esetén állítsa le a gép-
kocsit, és amint lehet, vegye
le a gyújtást.
TETŐCSOMAGTARTÓ RUDAK
FELSZERELÉSE
Megengedett max. terhelés a te-
tőcsomagtartón 40 centimétert
meg nem haladó rakodási ma-
gasság esetén (kivéve a kerék-
pártartót): 65
kg.
Ha a rakomány magassága meghalad-
ja a 40 cm-t, a tetőrudak, illetve a rög-
zítők megrongálódásának elkerülése
érdekében az útviszonyoknak megfelelő
sebességgel közlekedjen.
A gépjárműnél hosszabb rakomány szál-
lítására vonatkozó szabályok betartása
érdekében tájékozódjon az adott ország-
ban hatályos törvényi előírásokról.



A keresztirányú tetőcsomagtartó rudak
elhelyezéséhez az erre a célra készült
négy darab gyorsrögzítőt használja:


)
emelje fel a takarólapokat,

)
a kulcs segítségével nyissa ki a rúd-
rögzítések fedelét,

)
tegye a helyére a rögzítéseket és
rögzítse őket a tetőhöz,

)
győződjön meg arról, hogy a tető-
csomagtartó rudak rögzítése meg-
felelő (rázza meg őket),

)
a kulcs segítségével zárja le a rúd-
rögzítések fedelét.
Ha gépjárműve rendelkezik
tetődíszléccel, ne használja
azt terhek szállítására.

GYAKORLATI TUDNIVALÓK
212

Eltávolítás

A következő esetekben ne fe-
lejtse el eltávolítani a fagyvé-
dő lemezt:


-
10°C feletti külső hőmérsékletnél,


- vontatáskor,

- 120 km/h feletti sebességnél.
Modelltől függően a patentek bal vagy
jobb irányba néznek.


)
Dugja át az ujjait a rács felső helyén.

)
Nyomja a patenteket hátulról kifelé,
majd húzza a lemezt maga felé.

)
Kezdje a felső lemezzel ( 1
), majd
folytassa a középsővel ( 2
), végül fe-
jezze be az alsóval ( 3
).

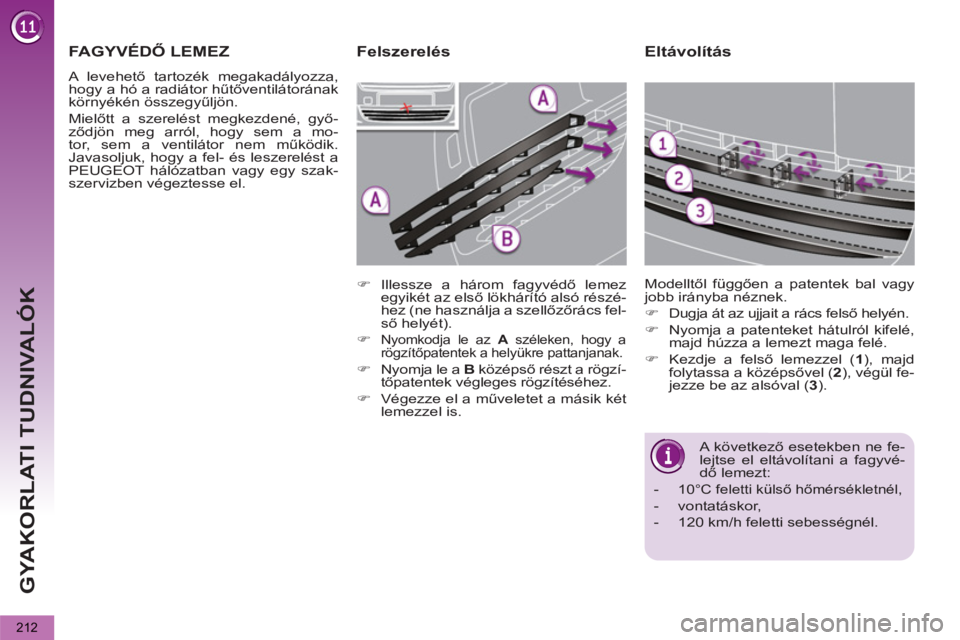

FAGYVÉDŐ LEMEZ

A levehető tartozék megakadályozza,
hogy a hó a radiátor hűtőventilátorának
környékén összegyűljön.
Mielőtt a szerelést megkezdené, győ-
ződjön meg arról, hogy sem a mo-
tor, sem a ventilátor nem működik.
Javasoljuk, hogy a fel- és leszerelést a
PEUGEOT hálózatban vagy egy szak-
szervizben végeztesse el.


)
Illessze a három fagyvédő lemez
egyikét az első lökhárító alsó részé-
hez (ne használja a szellőzőrács fel-
ső helyét).

)

Nyomkodja le az A
széleken, hogy a
rögzítőpatentek a helyükre pattanjanak.


)
Nyomja le a B
középső részt a rögzí-
tőpatentek végleges rögzítéséhez.

)
Végezze el a műveletet a másik két
lemezzel is.



Felszerelés

GYAKORLATI TUDNIVALÓK
213

"Multimédia":

autórádiók, erősítők, navigációs beren-
dezések, kihangosító szett, CD-váltó,
hangszórók, DVD-lejátszó, USB Box,
első és hátsó parkolássegítő berende-
zés, kiegészítő vezetéknélküli Bluetooth
fejhallgató, hálózati töltő Bluetooth fej-
hallgatóhoz.

Rádiókommunikációs
eszközök beszerelése
A gépkocsira helyezett külső anten-
nával rendelkező, utólag beszerelt
rádiókommunikációs eszközök te-
lepítését megelőzően a PEUGEOT
hálózatnál tájékozódhat arról, hogy a
gépjárművek elektromágneses kom-
patibilitására vonatkozó irányelvnek
(2004/104/EK) megfelelően milyen
tulajdonságokkal (frekvenciasáv,
max. kimeneti teljesítmény, antenna
helyzete, speciális telepítési követel-
mények) rendelkező adókészülékek
szerelhetők fel gépkocsijára.




"Védelem":

kiegészítő padlószőnyegek * , csomag-
téri rakodótálca, csomagrögzítő háló,
rögzített vállfa a fejtámlán, inox vagy
karbon ajtóküszöbök.

*
A pedálok beszorulásának elkerülé-
se érdekében:


- ügyeljen a kiegészítő padlósző-
nyeg megfelelő elhelyezésére és
rögzítésére,

- soha ne helyezzen egymásra több
kiegészítő padlószőnyeget.

TARTOZÉKOK

A hálózatban a PEUGEOT által kínált
tartozékok és gyári alkatrészek széles
választéka áll rendelkezésre.
A gondosan tesztelt és mind megbíz-
hatósági, mind biztonsági szempontból
kifogástalan tartozékokat és alkatrésze-
ket kifejezetten az Ön gépjárművéhez
fejlesztették ki, és mind rendelkeznek a
szükséges
PEUGEOT tanúsítvánnyal és garanci-
ával.


"Biztonság":

behatolásgátló riasztóberendezés, a
rendszám ablaküvegekbe gravírozása,
kerékőrcsavarok, elsősegélydoboz, al-
koholszonda, elakadásjelző háromszög,
láthatósági mellény, gépjármű nyomkö-
vető rendszer, kutyarács, hólánc.


"Stílus":

oldallégzsákokkal kompatibilis ülés-
huzatok, bőr sebességváltó-markolat,
ködfényszórók, ajtólégterelők, hátsó
légterelő, díszsárfogók, alumínium ke-
réktárcsák, dísztárcsák, krómozott ajtó-
kilincs-házak.
Az adott országban érvényes
jogszabályok értelmében elő-
fordulhat, hogy a láthatósági
biztonsági mellény, az elakadásjelző
háromszög, az izzókészlet és a cse-
rebiztosítékok kötelező tartozékok.
Bármely, a PEUGEOT által
nem rendszeresített elektro-
mos tartozék vagy alkatrész
beszerelése a gépjármű elektronikus
rendszerének meghibásodásához és
túlfogyasztáshoz vezethet.
Kérjük, legyen tekintettel erre a fi -
gyelmeztetésre, és javasoljuk,
hogy tanácsért mindig forduljon a
PEUGEOT márkaképviseletekhez,
ahol örömmel bemutatják Önnek a
rendszeresített tartozékok és alkat-
részek teljes választékát.








"Szállítási megoldás":

Szabadidő: tetőcsomagtartó, vonóho-
rogra szerelhető kerékpártartó, tetőcso-
magtartóra szerelhető kerékpártartó,
síléctartó, tetőbox, ülések és magasítók
gyermekek számára, oldalsó napellen-
zők, rakodórekesz a kalaptartó alatt.
Kizárólag a PEUGEOT hálózatban fel-
szereltethető vonóhorog.

A PEUGEOT hálózatban tisztító és kar-
bantartó termékek (külső, belső), folya-
dékok (ablakmosó, stb.) és utántöltők
(ideiglenes gumiabroncs-javító készlet-
hez) is kaphatók.

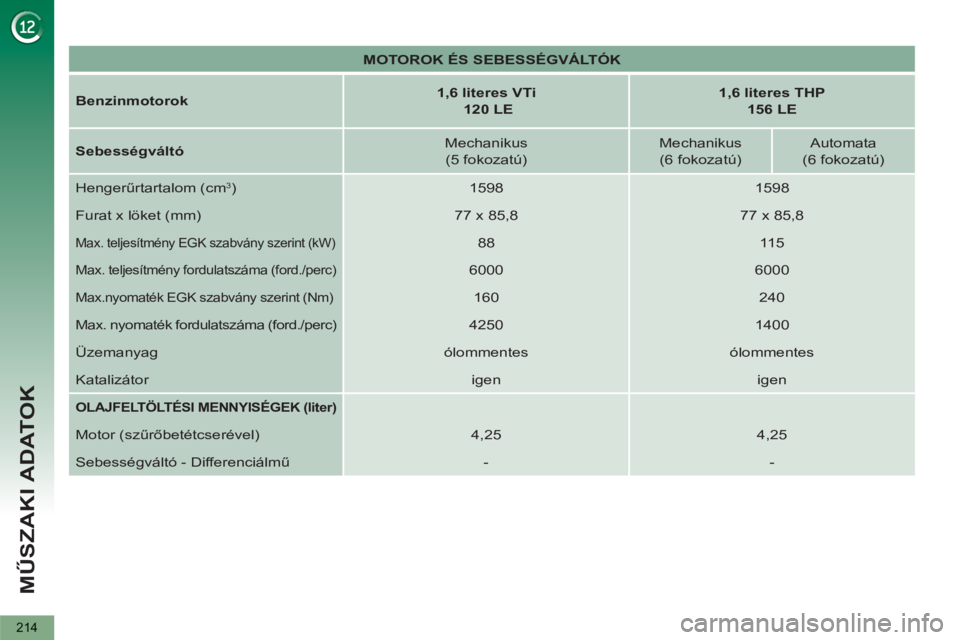

MŰSZAKI ADATOK
214



MOTOROK ÉS SEBESSÉGVÁLTÓK



Benzinmotorok


1,6 literes
VTi

120 LE



1,6 literes
THP


156 LE



Sebességváltó

Mechanikus
(5 fokozatú)
Mechanikus
(6 fokozatú)
Automata
(6 fokozatú)
Hengerűrtartalom (cm
3)
1598
1598
Furat x löket (mm)
77 x 85,8
77 x 85,8

Max. teljesítmény EGK szabvány szerint (kW)

88
11 5

Max. teljesítmény fordulatszáma (ford./perc)

6000
6000

Max.nyomaték EGK szabvány szerint (Nm)

160
240

Max. nyomaték fordulatszáma (ford./perc)

4250
1400
Üzemanyag
ólommentes
ólommentes
Katalizátor
igen
igen


OLAJFELTÖLTÉSI MENNYISÉGEK (liter)





Motor (szűrőbetétcserével)
4,25
4,25
Sebességváltó - Differenciálmű
-
-
