2012 PEUGEOT 5008 Kezelési útmutató (in Hungarian)

GYAKORLATI TUDNIVALÓK
191

Keréknyomás-ellenőrzés
A pótkeréken nincs érzéke-
lő. A defektes kerék javítását
a PEUGEOT hálózatban vagy egy
szakszervizben kell elvégeztetni.

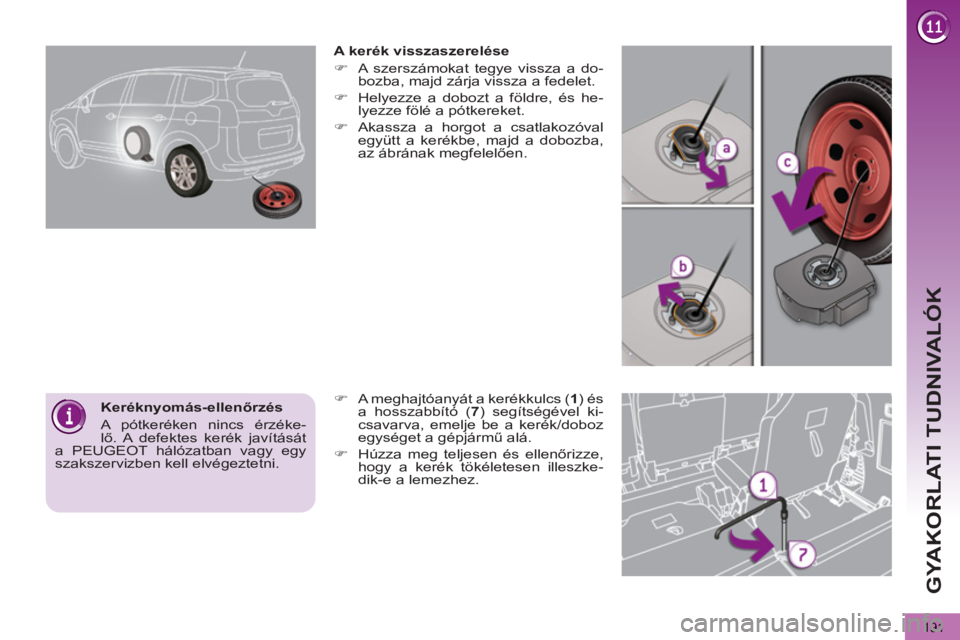

A kerék visszaszerelése


)
A szerszámokat tegye vissza a do-
bozba, majd zárja vissza a fedelet.

)
Helyezze a dobozt a földre, és he-
lyezze fölé a pótkereket.

)
Akassza a horgot a csatlakozóval
együtt a kerékbe, majd a dobozba,
az ábrának megfelelően.

)
A meghajtóanyát a kerékkulcs ( 1
) és
a hosszabbító ( 7
) segítségével ki-
csavarva, emelje be a kerék/doboz
egységet a gépjármű alá.

)
Húzza meg teljesen és ellenőrizze,
hogy a kerék tökéletesen illeszke-
dik-e a lemezhez.

GYAKORLATI TUDNIVALÓK
192

A gépjármű leállítása
A forgalom zavarása nélkül ál-
lítsa le a gépjárművet: a talaj
legyen vízszintes, szilárd, és ne le-
gyen csúszós.
Hacsak nincs automatikus üzemmódra
programozva, húzza be a parkolóféket,
vegye le a gyújtást, és a kerekek rög-
zítésének érdekében kapcsolja az első
sebességi fokozatot * .
Ellenőrizze, hogy a parkolófék karján
kigyulladt-e a fék visszajelzés és a P

visszajelzés.
Ha szükséges, a cserélendő kerék-
kel átlósan elhelyezkedő kereket
ékelje ki.
Győződjön meg arról, hogy az uta-
sok kiszálltak a gépjárműből, és biz-
tonságos helyen tartózkodnak.
Soha ne feküdjön emelővel meg-
emelt gépjármű alá; használjon tar-
tóbakot.

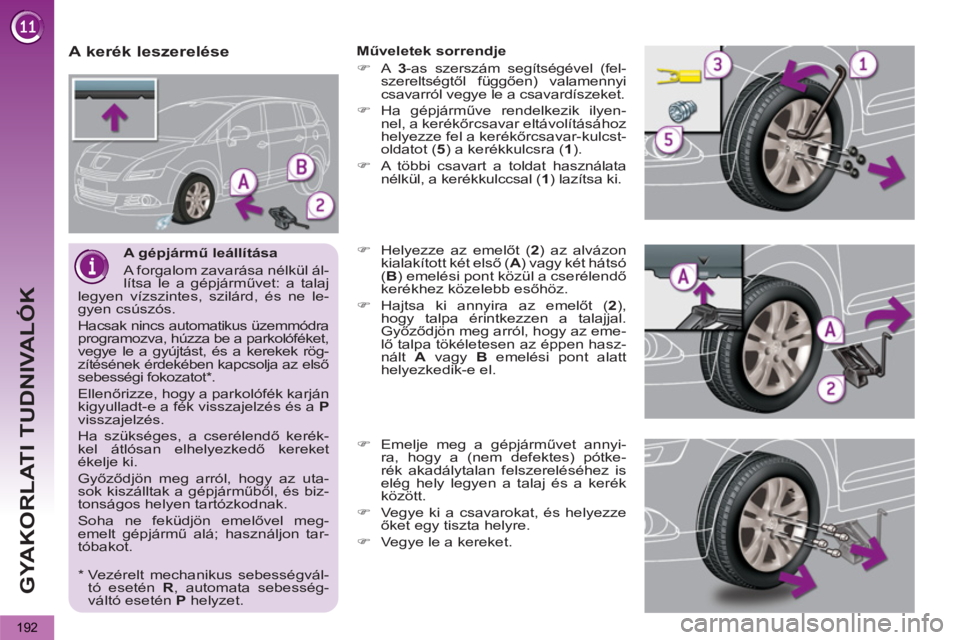

A kerék leszerelése

Műveletek sorrendje


)
A 3
-as szerszám segítségével (fel-
szereltségtől függően) valamennyi
csavarról vegye le a csavardíszeket.

)
Ha gépjárműve rendelkezik ilyen-
nel, a kerékőrcsavar eltávolításához
helyezze fel a kerékőrcsavar-kulcst-
oldatot ( 5
) a kerékkulcsra ( 1
).

)
A többi csavart a toldat használata
nélkül, a kerékkulccsal ( 1
) lazítsa ki.

)
Helyezze az emelőt ( 2
) az alvázon
kialakított két első ( A
) vagy két hátsó
( B
) emelési pont közül a cserélendő
kerékhez közelebb esőhöz.

)
Hajtsa ki annyira az emelőt ( 2
),
hogy talpa érintkezzen a talajjal.
Győződjön meg arról, hogy az eme-
lő talpa tökéletesen az éppen hasz-
nált A
vagy B
emelési pont alatt
helyezkedik-e el.

)
Emelje meg a gépjárművet annyi-
ra, hogy a (nem defektes) pótke-
rék akadálytalan felszereléséhez is
elég hely legyen a talaj és a kerék
között.

)
Vegye ki a csavarokat, és helyezze
őket egy tiszta helyre.

)
Vegye le a kereket.



*
Vezérelt mechanikus sebességvál-
tó esetén R
, automata sebesség-
váltó esetén P

helyzet.

GYAKORLATI TUDNIVALÓK
193

Kerékcserét követően
A defektes gumiabroncsnak a cso-
magtartóban való megfelelő elhelye-
zése érdekében előzetesen távolítsa
el a központi takaróelemet.
Szükségpótkerék használata esetén
ne lépje túl a 80 km/óra sebességet.
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn
belül ellenőriztesse a PEUGEOT há-
lózatban vagy egy szakszervizben.
A defektes gumiabroncsot, amint le-
het, javíttassa meg, és helyezze vis-
sza a gépjárműre.


A kerék felszerelése

Műveletek sorrendje


)
Az illesztőrúd segítségével ( 4
) he-
lyezze a kereket a kerékagyra.

)
Húzza meg kézzel a csavarokat üt-
közésig.

)
A kerékőrcsavar-kulcstoldattal ( 5
)
(ha gépjárműve rendelkezik ilyen-
nel) ellátott kerékkulccsal ( 1
) húzza
meg a kerékőrcsavart.

)
A többi csavar meghúzását a toldat
nélküli kerékkulccsal ( 1
) végezze el.


)
Engedje le teljesen a gépjárművet.

)
Hajtsa össze az emelőt ( 2
) és távo-
lítsa el.

)
A kerékőrcsavar-kulcstoldattal ( 5
) (ha
gépjárműve rendelkezik ilyennel) el-
látott kerékkulccsal ( 1
) húzza meg a
kerékőrcsavart ütközésig.

)
A többi csavart is húzza meg ütközé-
sig a toldat nélküli kerékkulccsal ( 1
).

)
Tegye vissza a csavarokra a csavar-
díszeket (felszereltségtől függően).

)
A szerszámokat helyezze vissza a
szerszámosdobozba.


Szükségpótkerék rögzítése
Ha gépjárműve alumíniumkere-
kekkel rendelkezik, visszasze-
relésnél, a csavarok meghúzásakor
természetes, hogy az alátétek nem
fekszenek fel a szükségpótkerékre. A
kerék tartását a csavarok kúpos támfe-
lülete biztosítja.

GYAKORLATI TUDNIVALÓK
194

Áramütésveszély!
A xenonizzók (D1S-35W) cse-
réjét a PEUGEOT hálózatban
vagy egy szakszervizben kell elvé-
geztetni.

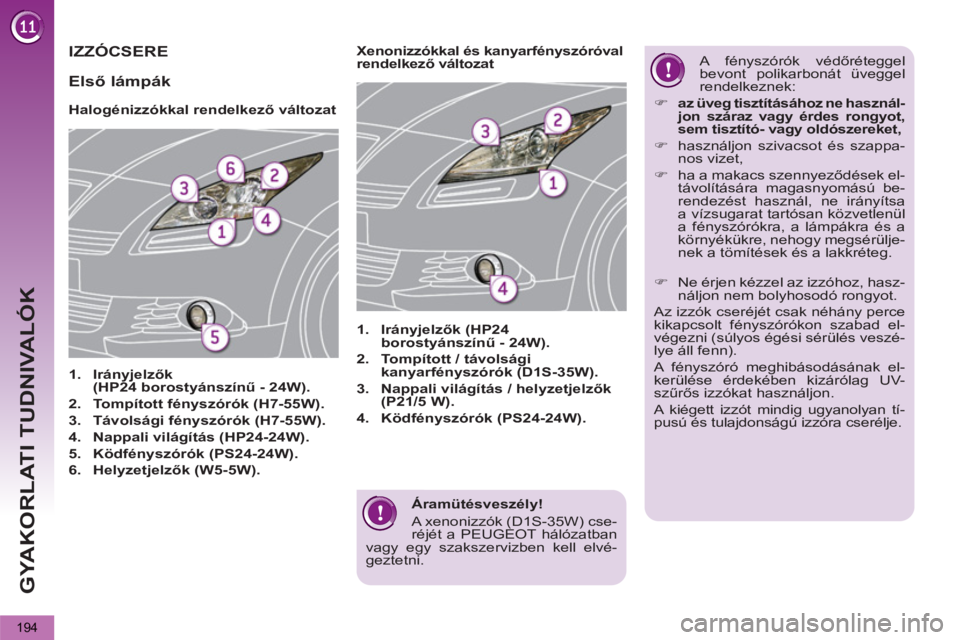

IZZÓCSERE








Halogénizzókkal rendelkező változat


1.
Irányjelzők
(HP24 borostyá

nszí

n

ű

-



24W).


2.
Tompított fényszórók (H7-55W).


3.
Távolsági fényszórók (H7-55W).


4.
Nappali világítás (HP24-24W).


5.
Ködfényszórók (PS24-24W).


6.
Helyzetjelzők (W5-5W).





1.
Irányjelzők (HP24
borostyánszínű - 24W).


2.
Tompított / távolsági
kanyarfényszórók (D1S-35W).


3.
Nappali világítás / helyzetjelzők
(P21/5 W).


4.
Ködfényszórók (PS24-24W).






























Xenonizzókkal és kanyarfényszóróval
rendelkező változat A fényszórók védőréteggel
bevont polikarbonát üveggel
rendelkeznek:


)
az üveg tisztításához ne használ-
jon száraz vagy érdes rongyot,
sem tisztító- vagy oldószereket,

)
használjon szivacsot és szappa-
nos vizet,

)
ha a makacs szennyeződések el-
távolítására magasnyomású be-
rendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra és a
környékükre, nehogy megsérülje-
nek a tömítések és a lakkréteg.


Első lámpák




)
Ne érjen kézzel az izzóhoz, hasz-
náljon nem bolyhosodó rongyot.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad el-
végezni (súlyos égési sérülés veszé-
lye áll fenn).
A fényszóró meghibásodásának el-
kerülése érdekében kizárólag UV-
szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan tí-
pusú és tulajdonságú izzóra cserélje.

GYAKORLATI TUDNIVALÓK
195

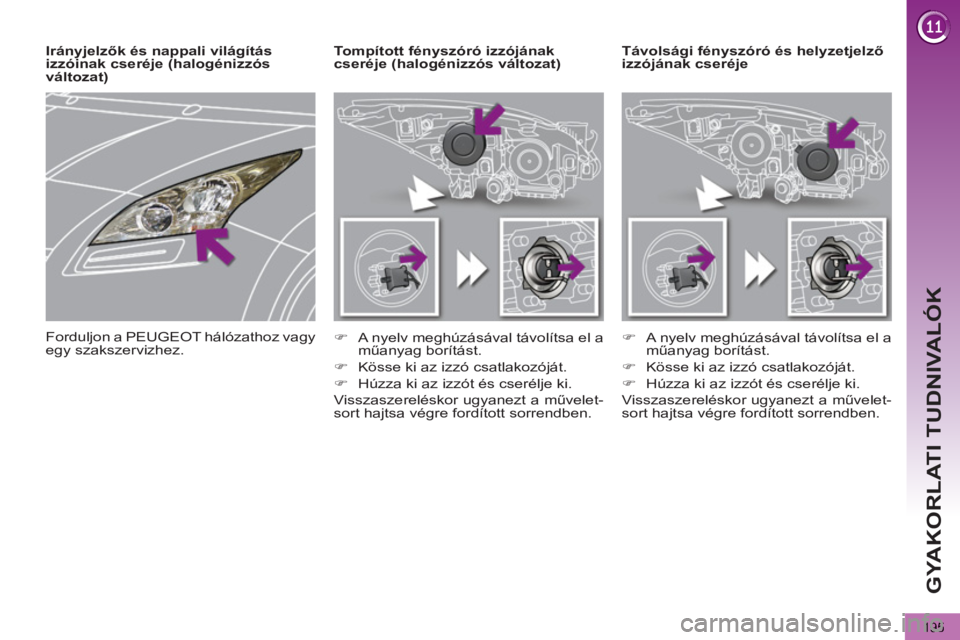

Távolsági fényszóró és helyzetjelző
izzójának cseréje






Tompított fényszóró izzójának
cseréje (halogénizzós változat)


)
A nyelv meghúzásával távolítsa el a
műanyag borítást.

)
Kösse ki az izzó csatlakozóját.

)
Húzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.


)
A nyelv meghúzásával távolítsa el a
műanyag borítást.

)
Kösse ki az izzó csatlakozóját.

)
Húzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.


Irányjelzők és nappali világítás
izzóinak cseréje (halogénizzós
változat)
Forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.

GYAKORLATI TUDNIVALÓK
196

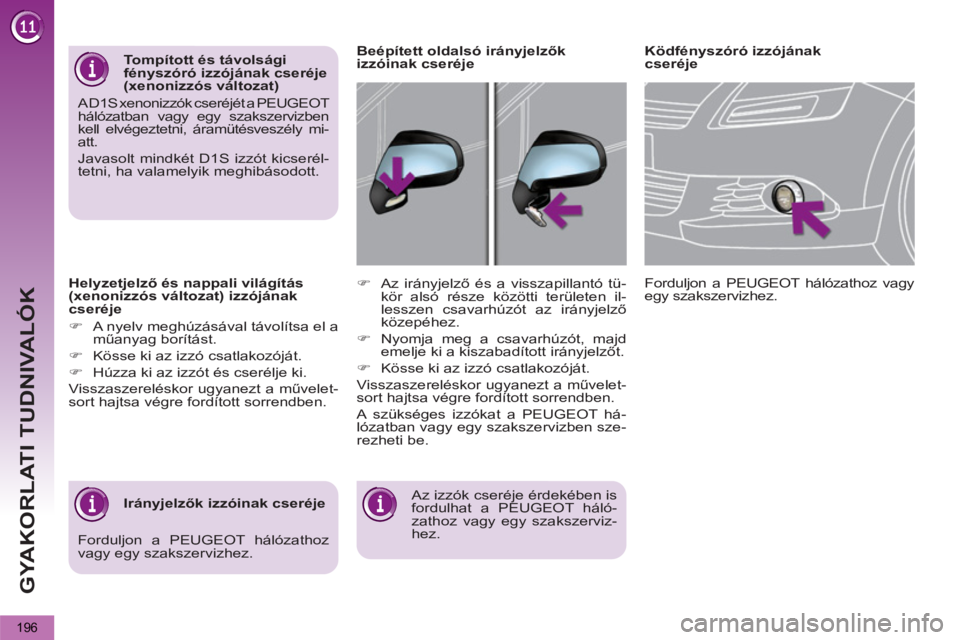

Helyzetjelző és nappali világítás
(xenonizzós változat) izzójának
cseréje


)
A nyelv meghúzásával távolítsa el a
műanyag borítást.

)
Kösse ki az izzó csatlakozóját.

)
Húzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.







Ködfényszóró izzójának
cseréje

Az izzók cseréje érdekében is
fordulhat a PEUGEOT háló-
zathoz vagy egy szakszerviz-
hez.
Forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.


)
Az irányjelző és a visszapillantó tü-
kör alsó része közötti területen il-
lesszen csavarhúzót az irányjelző
közepéhez.

)
Nyomja meg a csavarhúzót, majd
emelje ki a kiszabadított irányjelzőt.

)
Kösse ki az izzó csatlakozóját.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.
A szükséges izzókat a PEUGEOT há-
lózatban vagy egy szakszervizben sze-
rezheti be.






Beépített oldalsó irányjelzők
izzóinak cseréje







Irányjelzők izzóinak cseréje







Tompított és távolsági
fényszóró izzójának cseréje
(xenonizzós változat)
A D1S xenonizzók cseréjét a PEUGEOT
hálózatban vagy egy szakszervizben
kell elvégeztetni, áramütésveszély mi-
att.
Javasolt mindkét D1S izzót kicserél-
tetni, ha valamelyik meghibásodott.
Forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.

GYAKORLATI TUDNIVALÓK

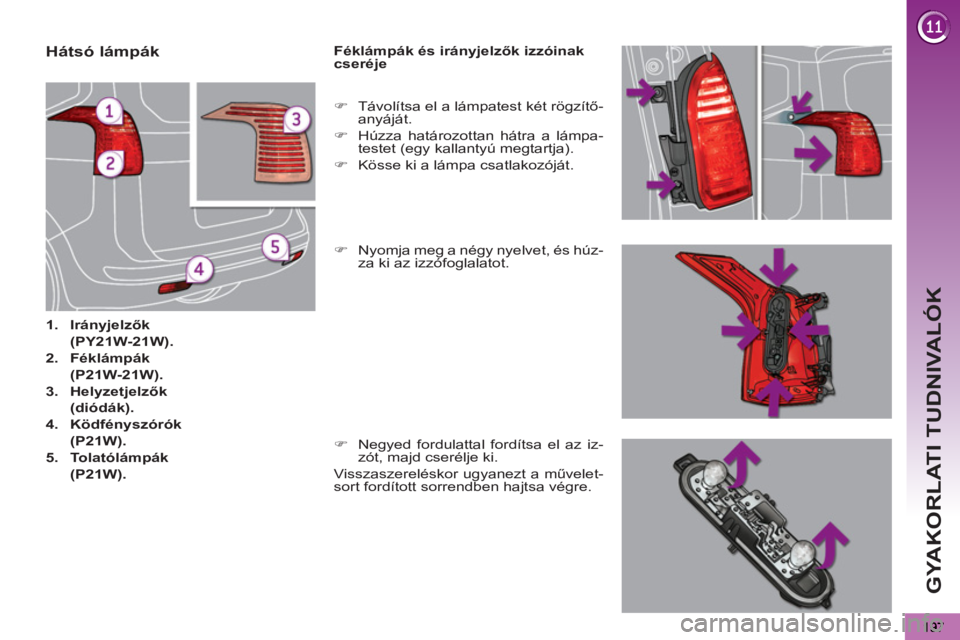

Hátsó lámpák



1.
Irányjelzők

(PY21W-21W).


2.
Féklámpák

(P21W-21W).


3.
Helyzetjelzők

(diódák).


4.
Ködfényszórók

(P21W).




5.
Tolatólámpák

(P21W).


Féklámpák és irányjelzők izzóinak
cseréje

)
Nyomja meg a négy nyelvet, és húz-
za ki az izzófoglalatot.

)
Távolítsa el a lámpatest két rögzítő-
anyáját.

)
Húzza határozottan hátra a lámpa-
testet (egy kallantyú megtartja).

)
Kösse ki a lámpa csatlakozóját.

)
Negyed fordulattal fordítsa el az iz-
zót, majd cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort fordított sorrendben hajtsa végre.

GYAKORLATI TUDNIVALÓK
198
















Kiegészítő féklámpa
cseréje


















Ködlámpa és tolatólámpa izzóinak
cseréje


)
Csúsztassa a kezét a lökhárító alá.

)
Negyed fordulattal fordítsa el az iz-
zót, majd cserélje ki.



)
Nyissa ki a csomagtartót, és távolít-
sa el a felső tömítést.

)
Csavarozza ki a két anyát.

)
Fogja meg a lámpatestet kívülről, és
nyomja meg a menetes szárakat.

)
Kösse ki a csatlakozót, és húzza le
az ablakmosó csövét.

)
Az izzófoglalat kiszabadításához és a
hozzáféréshez nyomja meg először az
A
, majd a B
, végül a C
patentpárt.



Helyzetjelző-izzók cseréje
(diódás)
Az ilyen típusú izzók cseréjével kapcso-
latban keresse fel a PEUGEOT hálóza-
tot vagy egy szakszervizt.


)
Illesszen egy csavarhúzót az átlát-
szó borítás külső részén található
egyik lyukba.

)
Lepattintásához nyomja meg kifelé.

)
Vegye le az átlátszó borítást.

)
Vegye ki az izzót és cserélje ki.


Rendszámtábla-világítás izzóinak
cseréje (W5-5W)
