2012 PEUGEOT 4007 Manuel du propriétaire (in French)

6
SÉCURITÉ

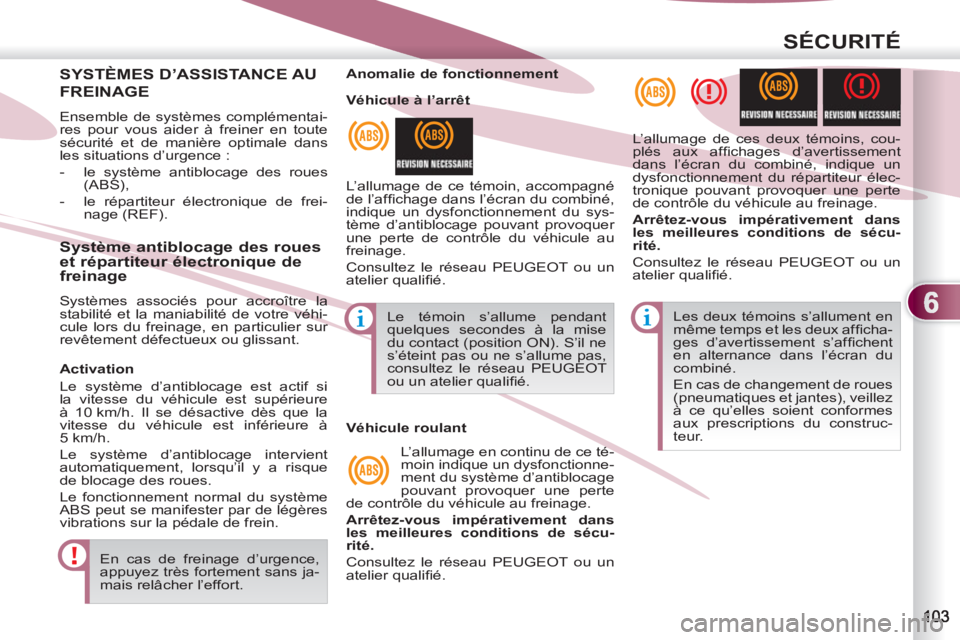

SYSTÈMES D’ASSISTANCE AU
FREINAGE
Ensemble de systèmes complémentai-
res pour vous aider à freiner en toute
sécurité et de manière optimale dans
les situations d’urgence :


- le système antiblocage des roues
(ABS),

- le répartiteur électronique de frei-
nage (REF).
En cas de freinage d’urgence,
appuyez très fortement sans ja-
mais relâcher l’effort. Les deux témoins s’allument en
même temps et les deux affi cha-
ges d’avertissement s’affi chent
en alternance dans l’écran du
combiné.
En cas de changement de roues
(pneumatiques et jantes), veillez
à ce qu’elles soient conformes
aux prescriptions du construc-
teur.

Anomalie de fonctionnement
L’allumage de ce témoin, accompagné
de l’affi chage dans l’écran du combiné,
indique un dysfonctionnement du sys-
tème d’antiblocage pouvant provoquer
une perte de contrôle du véhicule au
freinage.
Consultez le réseau PEUGEOT ou un
atelier qualifi é. L’allumage de ces deux témoins, cou-
plés aux affi chages d’avertissement
dans l’écran du combiné, indique un
dysfonctionnement du répartiteur élec-
tronique pouvant provoquer une perte
de contrôle du véhicule au freinage.

Arrêtez-vous impérativement dans
les meilleures conditions de sécu-
rité.

Consultez le réseau PEUGEOT ou un
atelier qualifi é.


Système antiblocage des roues
et répartiteur électronique de
freinage
Systèmes associés pour accroître la
stabilité et la maniabilité de votre véhi-
cule lors du freinage, en particulier sur
revêtement défectueux ou glissant. Le témoin s’allume pendant
quelques secondes à la mise
du contact (position ON). S’il ne
s’éteint pas ou ne s’allume pas,
consultez le réseau PEUGEOT
ou un atelier qualifi é.
Véhicule à l’arrêt

Véhicule roulant
L’allumage en continu de ce té-
moin indique un dysfonctionne-
ment du système d’antiblocage
pouvant provoquer une perte
de contrôle du véhicule au freinage.

Arrêtez-vous impérativement dans
les meilleures conditions de sécu-
rité.

Consultez le réseau PEUGEOT ou un
atelier qualifi é.


Activation
Le système d’antiblocage est actif si
la vitesse du véhicule est supérieure
à 10 km/h. Il se désactive dès que la
vitesse du véhicule est inférieure à
5 km/h.
Le système d’antiblocage intervient
automatiquement, lorsqu’il y a risque
de blocage des roues.
Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein.

6
SÉCURITÉ
Les systèmes ASC/TCL of-
frent un surcroît de sécurité en
conduite normale, mais ne doi-
vent pas inciter le conducteur à
prendre des risques supplémen-
taires ou à rouler à des vitesses
trop élevées.
Le fonctionnement de ces sys-
tèmes est assuré à condition de
respecter les préconisations du
constructeur sur :


- les roues (pneumatiques et
jantes),

- les composants de freinage,

- les composants électroni-
ques,

- les procédures de montage
et d’intervention.
Après un choc, faites vérifi er
ces systèmes par le réseau
PEUGEOT ou par un atelier
qualifi é.


Neutralisation
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé,
immobilisé dans la neige, sur sol meu-
ble…), il peut s’avérer utile de neutrali-
ser le système ASC pour faire patiner
les roues et retrouver de l’adhérence.


)
Appuyez sur le bouton «ASC OFF»
,
situé à gauche du volant, jusqu’à
l’apparition du symbole ASC OFF
dans l’écran du combiné.
L’affi chage de ce symbole dans l’angle
supérieur droit de l’écran du combiné
indique la neutralisation des systèmes
ASC et TCL.
Réactivation
Ces systèmes ne se réactivent pas
automatiquement à partir de 50 km/h.


)
Appuyez de nouveau sur le bouton
«ASC OFF»
pour les réactiver ma-
nuellement.
L’extinction du symbole dans l’angle
supérieur droit de l’écran du combiné
indique la réactivation des systèmes
ASC et TCL.

Anomalie de fonctionnement
L’affi chage de ce message
dans l’écran du combiné
indique un dysfonctionne-
ment de ces systèmes.
Consultez le réseau
PEUGEOT ou un atelier qualifi é pour
vérifi cation des systèmes ASC/TCL.

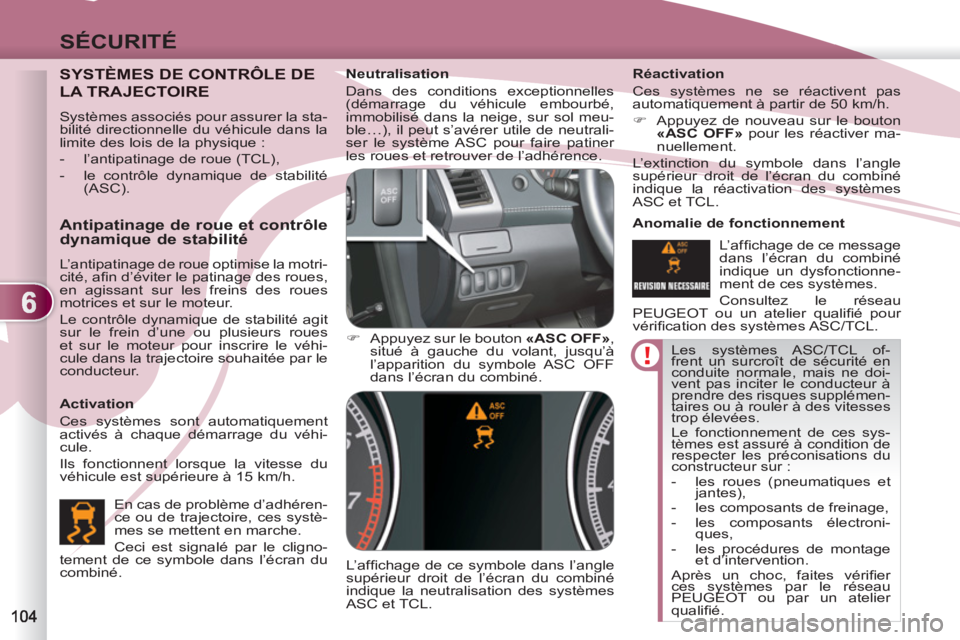

SYSTÈMES DE CONTRÔLE DE
LA TRAJECTOIRE


Activation
Ces systèmes sont automatiquement
activés à chaque démarrage du véhi-
cule.
Ils fonctionnent lorsque la vitesse du
véhicule est supérieure à 15 km/h.

Antipatinage de roue et contrôle
dynamique de stabilité
L’antipatinage de roue optimise la motri-
cité, afi n d’éviter le patinage des roues,
en agissant sur les freins des roues
motrices et sur le moteur.
Le contrôle dynamique de stabilité agit
sur le frein d’une ou plusieurs roues
et sur le moteur pour inscrire le véhi-
cule dans la trajectoire souhaitée par le
conducteur.
En cas de problème d’adhéren-
ce ou de trajectoire, ces systè-
mes se mettent en marche.
Ceci est signalé par le cligno-
tement de ce symbole dans l’écran du
combiné.



Systèmes associés pour assurer la sta-
bilité directionnelle du véhicule dans la
limite des lois de la physique :


- l’antipatinage de roue (TCL),

- le contrôle dynamique de stabilité
(ASC).

6
SÉCURITÉ

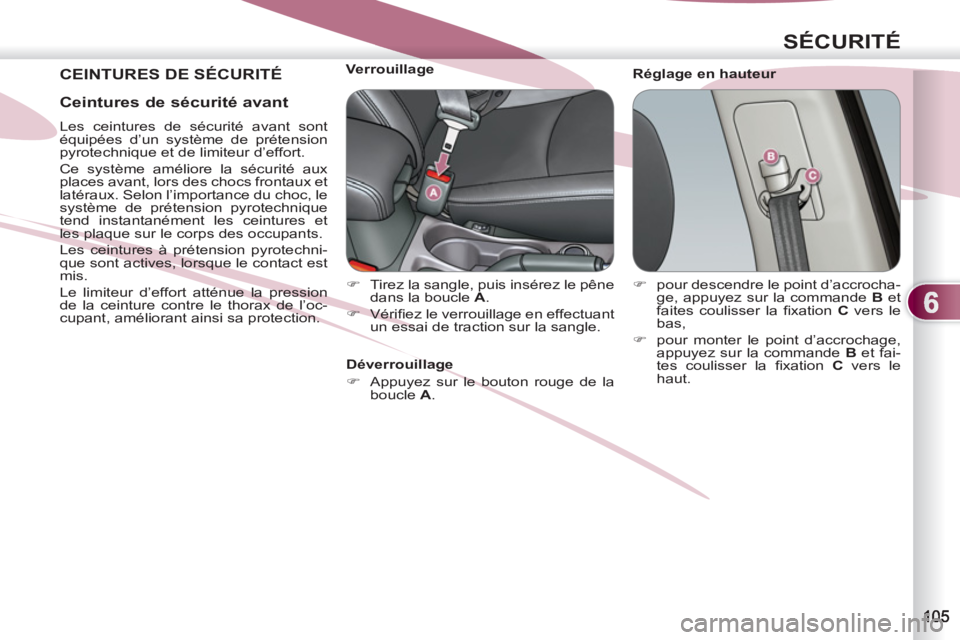

CEINTURES DE SÉCURITÉ

Réglage en hauteur
Verrouillage


)
Tirez la sangle, puis insérez le pêne
dans la boucle A .

)
Vérifi ez le verrouillage en effectuant
un essai de traction sur la sangle.


)
pour descendre le point d’accrocha-
ge, appuyez sur la commande B et
faites coulisser la fi xation C vers le
bas,

)
pour monter le point d’accrochage,
appuyez sur la commande B et fai-
tes coulisser la fi xation C vers le
haut.

Déverrouillage


)
Appuyez sur le bouton rouge de la
boucle A .



Ceintures de sécurité avant











Les ceintures de sécurité avant sont
équipées d’un système de prétension
pyrotechnique et de limiteur d’effort.
Ce système améliore la sécurité aux
places avant, lors des chocs frontaux et
latéraux. Selon l’importance du choc, le
système de prétension pyrotechnique
tend instantanément les ceintures et
les plaque sur le corps des occupants.
Les ceintures à prétension pyrotechni-
que sont actives, lorsque le contact est
mis.
Le limiteur d’effort atténue la pression
de la ceinture contre le thorax de l’oc-
cupant, améliorant ainsi sa protection.

6
SÉCURITÉ

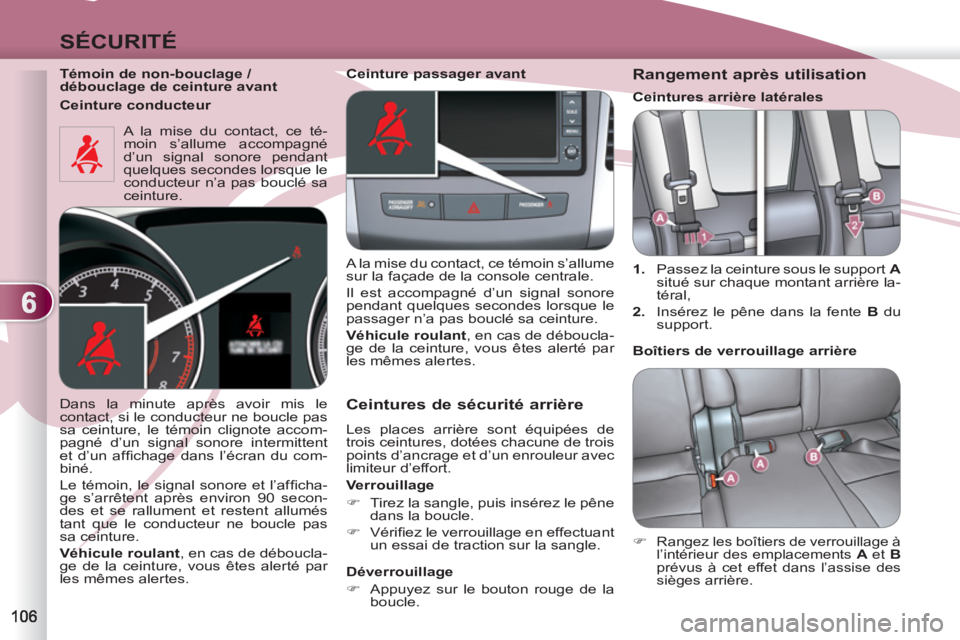

Témoin de non-bouclage /
débouclage de ceinture avant
A la mise du contact, ce té-
moin s’allume accompagné
d’un signal sonore pendant
quelques secondes lorsque le
conducteur n’a pas bouclé sa
ceinture.






Ceintures de sécurité arrière

Les places arrière sont équipées de
trois ceintures, dotées chacune de trois
points d’ancrage et d’un enrouleur avec
limiteur d’effort.

Verrouillage


)
Tirez la sangle, puis insérez le pêne
dans la boucle.

)
Vérifi ez le verrouillage en effectuant
un essai de traction sur la sangle.


Déverrouillage


)
Appuyez sur le bouton rouge de la
boucle.

Dans la minute après avoir mis le
contact, si le conducteur ne boucle pas
sa ceinture, le témoin clignote accom-
pagné d’un signal sonore intermittent
et d’un affi chage dans l’écran du com-
biné.
Le témoin, le signal sonore et l’affi cha-
ge s’arrêtent après environ 90 secon-
des et se rallument et restent allumés
tant que le conducteur ne boucle pas
sa ceinture.

Véhicule roulant , en cas de déboucla-
ge de la ceinture, vous êtes alerté par
les mêmes alertes.


Rangement après utilisation



1.
Passez la ceinture sous le support A

situé sur chaque montant arrière la-
téral,

2.
Insérez le pêne dans la fente B
du
support.


Boîtiers de verrouillage arrière


)

Rangez les boîtiers de verrouillage à
l’intérieur des emplacements A
et B

prévus à cet effet dans l’assise des
sièges arrière.




Ceinture passager avant
A la mise du contact, ce témoin s’allume
sur la façade de la console centrale.
Il est accompagné d’un signal sonore
pendant quelques secondes lorsque le
passager n’a pas bouclé sa ceinture.

Véhicule roulant , en cas de déboucla-
ge de la ceinture, vous êtes alerté par
les mêmes alertes.

Ceinture conducteur
Ceintures arrière latérales

6
SÉCURITÉ

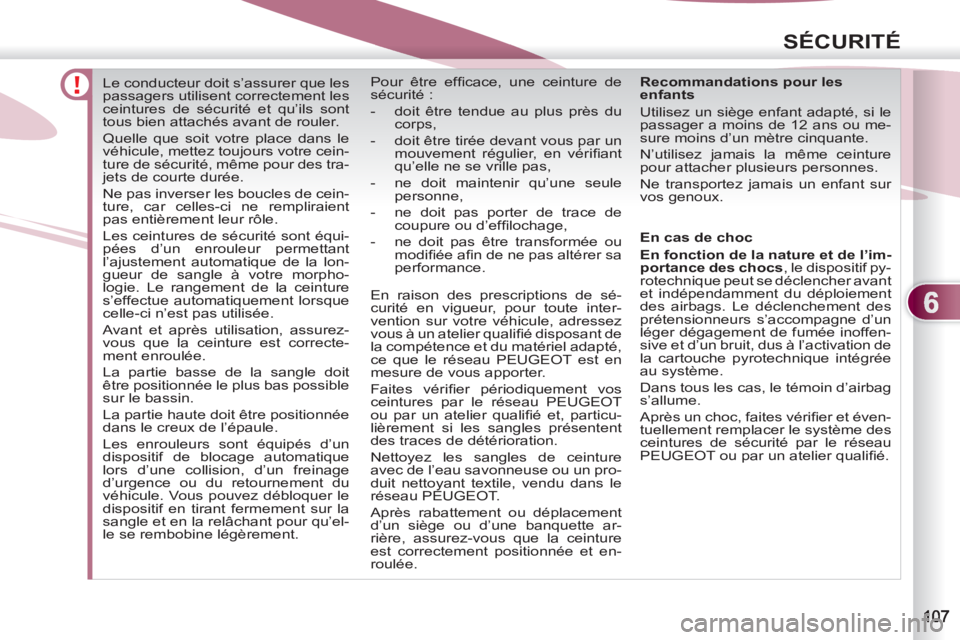

Le conducteur doit s’assurer que les
passagers utilisent correctement les
ceintures de sécurité et qu’ils sont
tous bien attachés avant de rouler.
Quelle que soit votre place dans le
véhicule, mettez toujours votre cein-
ture de sécurité, même pour des tra-
jets de courte durée.
Ne pas inverser les boucles de cein-
ture, car celles-ci ne rempliraient
pas entièrement leur rôle.
Les ceintures de sécurité sont équi-
pées d’un enrouleur permettant
l’ajustement automatique de la lon-
gueur de sangle à votre morpho-
logie. Le rangement de la ceinture
s’effectue automatiquement lorsque
celle-ci n’est pas utilisée.
Avant et après utilisation, assurez-
vous que la ceinture est correcte-
ment enroulée.
La partie basse de la sangle doit
être positionnée le plus bas possible
sur le bassin.
La partie haute doit être positionnée
dans le creux de l’épaule.
Les enrouleurs sont équipés d’un
dispositif de blocage automatique
lors d’une collision, d’un freinage
d’urgence ou du retournement du
véhicule. Vous pouvez débloquer le
dispositif en tirant fermement sur la
sangle et en la relâchant pour qu’el-
le se rembobine légèrement.
Recommandations pour les
enfants
Utilisez un siège enfant adapté, si le
passager a moins de 12 ans ou me-
sure moins d’un mètre cinquante.
N’utilisez jamais la même ceinture
pour attacher plusieurs personnes.
Ne transportez jamais un enfant sur
vos genoux. Pour être effi cace, une ceinture de
sécurité :


- doit être tendue au plus près du
corps,

- doit être tirée devant vous par un
mouvement régulier, en vérifi ant
qu’elle ne se vrille pas,

- ne doit maintenir qu’une seule
personne,

- ne doit pas porter de trace de
coupure ou d’effi lochage,

- ne doit pas être transformée ou
modifi ée afi n de ne pas altérer sa
performance.
En raison des prescriptions de sé-
curité en vigueur, pour toute inter-
vention sur votre véhicule, adressez
vous à un atelier qualifi é disposant de
la compétence et du matériel adapté,
ce que le réseau PEUGEOT est en
mesure de vous apporter.
Faites vérifi er périodiquement vos
ceintures par le réseau PEUGEOT
ou par un atelier qualifi é et, particu-
lièrement si les sangles présentent
des traces de détérioration.
Nettoyez les sangles de ceinture
avec de l’eau savonneuse ou un pro-
duit nettoyant textile, vendu dans le
réseau PEUGEOT.
Après rabattement ou déplacement
d’un siège ou d’une banquette ar-
rière, assurez-vous que la ceinture
est correctement positionnée et en-
roulée.
En cas de choc

En fonction de la nature et de l’im-
portance des chocs
, le dispositif py-
rotechnique peut se déclencher avant
et indépendamment du déploiement
des airbags. Le déclenchement des
prétensionneurs s’accompagne d’un
léger dégagement de fumée inoffen-
sive et d’un bruit, dus à l’activation de
la cartouche pyrotechnique intégrée
au système.
Dans tous les cas, le témoin d’airbag
s’allume.
Après un choc, faites vérifi er et éven-
tuellement remplacer le système des
ceintures de sécurité par le réseau
PEUGEOT ou par un atelier qualifi é.

6
SÉCURITÉ

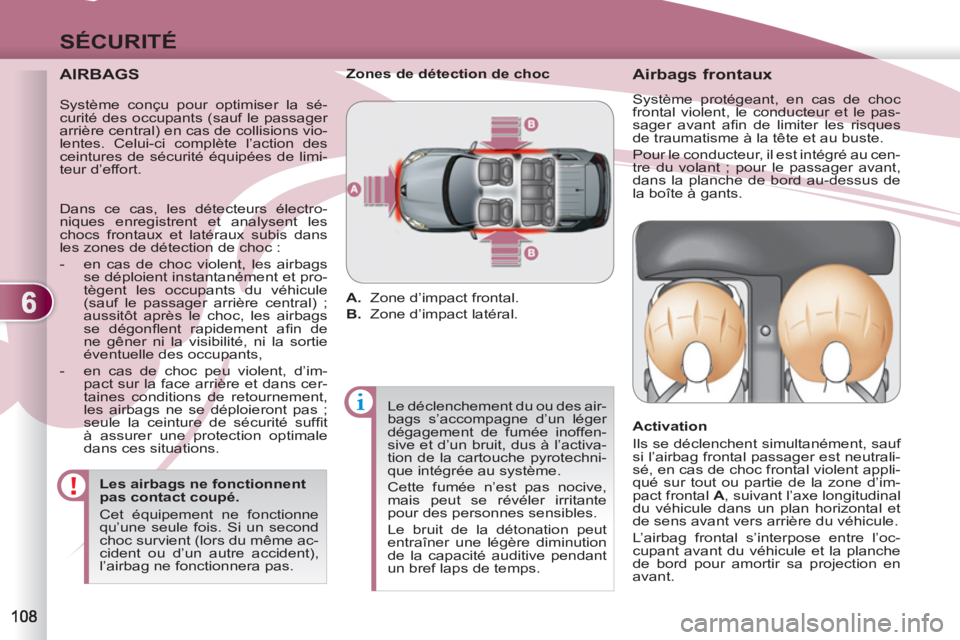

AIRBAGS


Les airbags ne fonctionnent
pas contact coupé.
Cet équipement ne fonctionne
qu’une seule fois. Si un second
choc survient (lors du même ac-
cident ou d’un autre accident),
l’airbag ne fonctionnera pas.










Airbags frontaux

Système protégeant, en cas de choc
frontal violent, le conducteur et le pas-
sager avant afi n de limiter les risques
de traumatisme à la tête et au buste.
Pour le conducteur, il est intégré au cen-
tre du volant ; pour le passager avant,
dans la planche de bord au-dessus de
la boîte à gants.

Activation
Ils se déclenchent simultanément, sauf
si l’airbag frontal passager est neutrali-
sé, en cas de choc frontal violent appli-
qué sur tout ou partie de la zone d’im-
pact frontal A
, suivant l’axe longitudinal
du véhicule dans un plan horizontal et
de sens avant vers arrière du véhicule.
L’airbag frontal s’interpose entre l’oc-
cupant avant du véhicule et la planche
de bord pour amortir sa projection en
avant.
Zones de détection de choc


A.
Zone d’impact frontal.

B.
Zone d’impact latéral.
Le déclenchement du ou des air-
bags s’accompagne d’un léger
dégagement de fumée inoffen-
sive et d’un bruit, dus à l’activa-
tion de la cartouche pyrotechni-
que intégrée au système.
Cette fumée n’est pas nocive,
mais peut se révéler irritante
pour des personnes sensibles.
Le bruit de la détonation peut
entraîner une légère diminution
de la capacité auditive pendant
un bref laps de temps.
Système conçu pour optimiser la sé-
curité des occupants (sauf le passager
arrière central) en cas de collisions vio-
lentes. Celui-ci complète l’action des
ceintures de sécurité équipées de limi-
teur d’effort.


Dans ce cas, les détecteurs électro-
niques enregistrent et analysent les
chocs frontaux et latéraux subis dans
les zones de détection de choc :


- en cas de choc violent, les airbags
se déploient instantanément et pro-
tègent les occupants du véhicule
(sauf le passager arrière central) ;
aussitôt après le choc, les airbags
se dégonfl ent rapidement afi n de
ne gêner ni la visibilité, ni la sortie
éventuelle des occupants,

- en cas de choc peu violent, d’im-
pact sur la face arrière et dans cer-
taines conditions de retournement,
les airbags ne se déploieront pas ;
seule la ceinture de sécurité suffi t
à assurer une protection optimale
dans ces situations.

6
SÉCURITÉ
Si le témoin d’airbags et l’af-
fi chage s’allument en perma-
nence, n’installez pas de siège
enfant «dos à la route» en place
passager avant.
Consultez le réseau PEUGEOT
ou un atelier qualifi é.

Anomalie de fonctionnement
Si ce témoin s’allume au combiné et
cet affi chage dans l’écran du combiné,
consultez le réseau PEUGEOT ou un
atelier qualifi é pour vérifi cation du sys-
tème. Les airbags pourraient ne plus se
déclencher en cas de choc violent. Pour assurer la sécurité de votre
enfant, neutralisez impérative-
ment l’airbag passager lorsque
vous installez un siège enfant
«dos à la route» sur le siège
passager avant.
Sinon, l’enfant risquerait d’être
gravement blessé ou tué lors du
déploiement de l’airbag.
Ce témoin s’allume sur la façade de la
console centrale, contact mis et pen-
dant toute la durée de la neutralisation.
Réactivation
Dès que vous retirez le siège en-
fant, tournez la commande A
en po-
sition «ON»
pour activer de nouveau
l’airbag et assurer ainsi la sécurité de
votre passager avant en cas de choc.
Le témoin associé s’éteint.

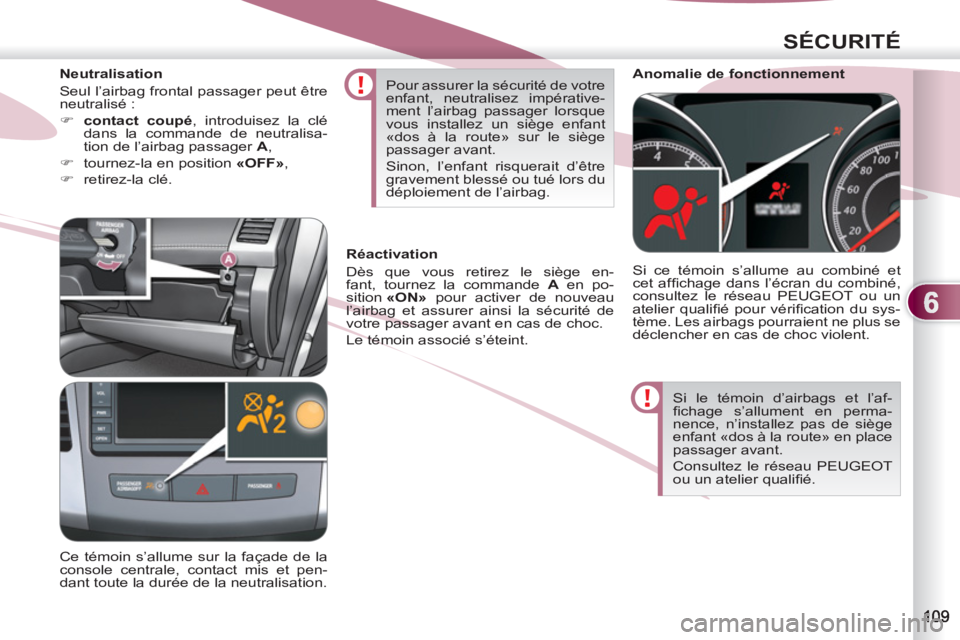

Neutralisation
Seul l’airbag frontal passager peut être
neutralisé :


)
contact coupé
, introduisez la clé
dans la commande de neutralisa-
tion de l’airbag passager A
,

)
tournez-la en position «OFF»
,

)
retirez-la clé.

6
SÉCURITÉ






Airbags latéraux

Système protégeant, en cas de choc la-
téral violent, le conducteur et le passa-
ger avant afi n de limiter les risques de
traumatisme au thorax.
Chaque airbag latéral est intégré dans
l’armature du dossier de siège avant,
côté porte.

Activation
Il se déclenche unilatéralement en cas
de choc latéral violent appliqué sur tout
ou partie de la zone d’impact latéral B
,
s’exerçant perpendiculairement à l’axe
longitudinal du véhicule dans un plan
horizontal et de sens extérieur vers in-
térieur du véhicule.
L’airbag latéral s’interpose entre l’occu-
pant avant du véhicule et le panneau
de porte correspondant.







Airbags rideaux

Système protégeant, en cas de choc la-
téral violent, le conducteur et les passa-
gers (sauf le passager arrière central et
les passagers du rang 3) afi n de limiter
les risques de traumatisme à la tête.
Chaque airbag rideau est intégré dans
les montants et la partie supérieure de
l’habitacle.
Activation
Il se déclenche simultanément avec
l’airbag latéral correspondant en cas
de choc latéral violent appliqué sur tout
ou partie de la zone d’impact latéral B
,
s’exerçant perpendiculairement à l’axe
longitudinal du véhicule dans un plan
horizontal et de sens extérieur vers in-
térieur du véhicule.
L’airbag rideau s’interpose entre l’occu-
pant avant ou arrière du véhicule et les
vitres.
Lors d’un choc ou d’un accro-
chage léger sur le côté du vé-
hicule ou en cas de tonneaux,
l’airbag peut ne pas se déclen-
cher.
Lors d’une collision arrière ou
frontale, l’airbag ne se déclen-
che pas.
Zones de détection de choc


A.
Zone d’impact frontal.

B.
Zone d’impact latéral.



Anomalie de fonctionnement
Si ce témoin s’allume au combiné et
cet affi chage dans l’écran du combiné,
consultez le réseau PEUGEOT ou un
atelier qualifi é pour vérifi cation du sys-
tème. Les airbags pourraient ne plus se
déclencher en cas de choc violent.
