2012 PEUGEOT 4007 Manuel du propriétaire (in French)

9
INFORMATIONS PRATIQUES

Changement des feux antibrouillard


)
Ouvrez le hayon et le volet arrière
inférieur (voir le chapitre «Ouvertu-
res») et rabattez le cache A
.

)
Retirez les 4 clips B
à l’aide d’un
tournevis pour dégager le cache du
feu.

)
Retirez les vis C
et retirez l’unité
d’éclairage.
)
Tournez vers la gauche l’ensemble
douille et ampoule D
.

)
Retirez la lampe.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.


)
Lors du remontage de l’unité d’éclai-
rage, alignez les clips E
avec les
orifi ces situés sur la carrosserie.

9
INFORMATIONS PRATIQUES

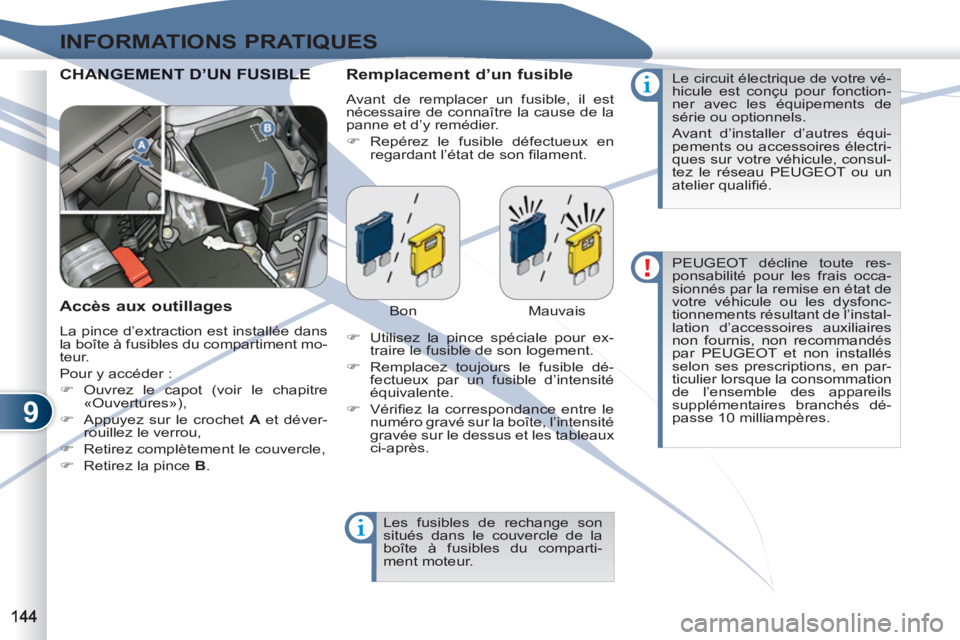

CHANGEMENT D’UN FUSIBLE ANGEMENT D’UN FUSIBLE
Remplacement d’un fusible

Avant de remplacer un fusible, il est
nécessaire de connaître la cause de la
panne et d’y remédier.


)
Repérez le fusible défectueux en
regardant l’état de son fi lament.


Accès aux outillages

La pince d’extraction est installée dans
la boîte à fusibles du compartiment mo-
teur.
Pour y accéder :


)
Ouvrez le capot (voir le chapitre
«Ouvertures»),

)
Appuyez sur le crochet A
et déver-
rouillez le verrou,

)
Retirez complètement le couvercle,

)
Retirez la pince B
.
Bon Mauvais


)
Utilisez la pince spéciale pour ex-
traire le fusible de son logement.

)
Remplacez toujours le fusible dé-
fectueux par un fusible d’intensité
équivalente.

)
Vérifi ez la correspondance entre le
numéro gravé sur la boîte, l’intensité
gravée sur le dessus et les tableaux
ci-après.
Les fusibles de rechange son
situés dans le couvercle de la
boîte à fusibles du comparti-
ment moteur. Le circuit électrique de votre vé-
hicule est conçu pour fonction-
ner avec les équipements de
série ou optionnels.
Avant d’installer d’autres équi-
pements ou accessoires électri-
ques sur votre véhicule, consul-
tez le réseau PEUGEOT ou un
atelier qualifi é.
PEUGEOT décline toute res-
ponsabilité pour les frais occa-
sionnés par la remise en état de
votre véhicule ou les dysfonc-
tionnements résultant de l’instal-
lation d’accessoires auxiliaires
non fournis, non recommandés
par PEUGEOT et non installés
selon ses prescriptions, en par-
ticulier lorsque la consommation
de l’ensemble des appareils
supplémentaires branchés dé-
passe 10 milliampères.

9
INFORMATIONS PRATIQUES

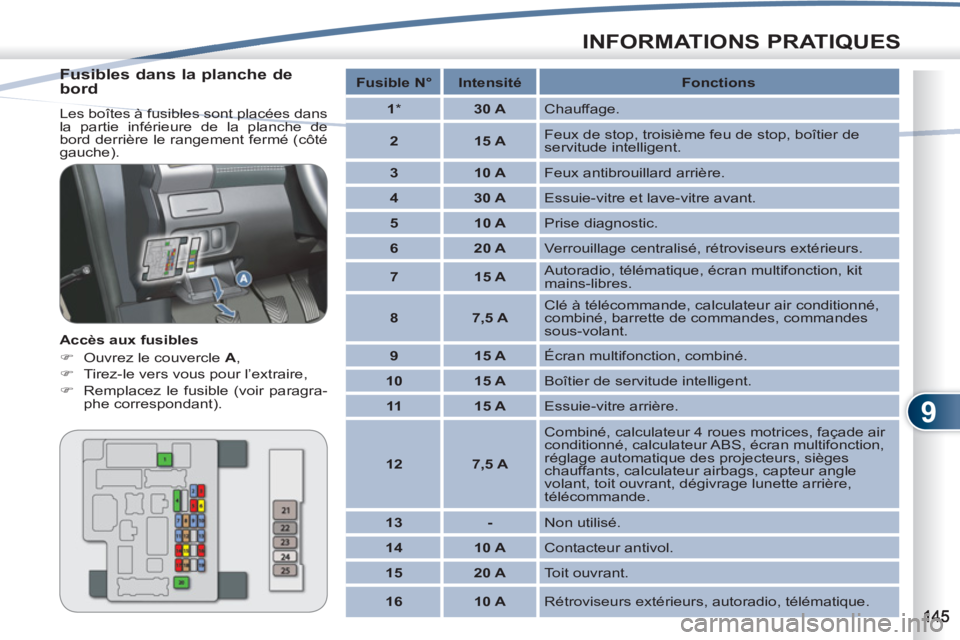

Fusibles dans la planche de
bord
Les boîtes à fusibles sont placées dans
la partie inférieure de la planche de
bord derrière le rangement fermé (côté
gauche).

Accès aux fusibles


)
Ouvrez le couvercle A
,

)
Tirez-le vers vous pour l’extraire,

)
Remplacez le fusible (voir paragra-
phe correspondant).

Fusible N°



Intensité



Fonctions




1

*


30 A

Chauffage.


2



15 A

Feux de stop, troisième feu de stop, boîtier de
servitude intelligent.


3



10 A

Feux antibrouillard arrière.


4



30 A

Essuie-vitre et lave-vitre avant.


5



10 A

Prise diagnostic.


6



20 A

Verrouillage centralisé, rétroviseurs extérieurs.


7



15 A

Autoradio, télématique, écran multifonction, kit
mains-libres.


8



7,5 A

Clé à télécommande, calculateur air conditionné,
combiné, barrette de commandes, commandes
sous-volant.


9



15 A

Écran multifonction, combiné.


10



15 A

Boîtier de servitude intelligent.


11



15 A

Essuie-vitre arrière.


12



7,5 A

Combiné, calculateur 4 roues motrices, façade air
conditionné, calculateur ABS, écran multifonction,
réglage automatique des projecteurs, sièges
chauffants, calculateur airbags, capteur angle
volant, toit ouvrant, dégivrage lunette arrière,
télécommande.


13



-

Non utilisé.


14



10 A

Contacteur antivol.


15



20 A

Toit ouvrant.


16



10 A

Rétroviseurs extérieurs, autoradio, télématique.

9
INFORMATIONS PRATIQUES

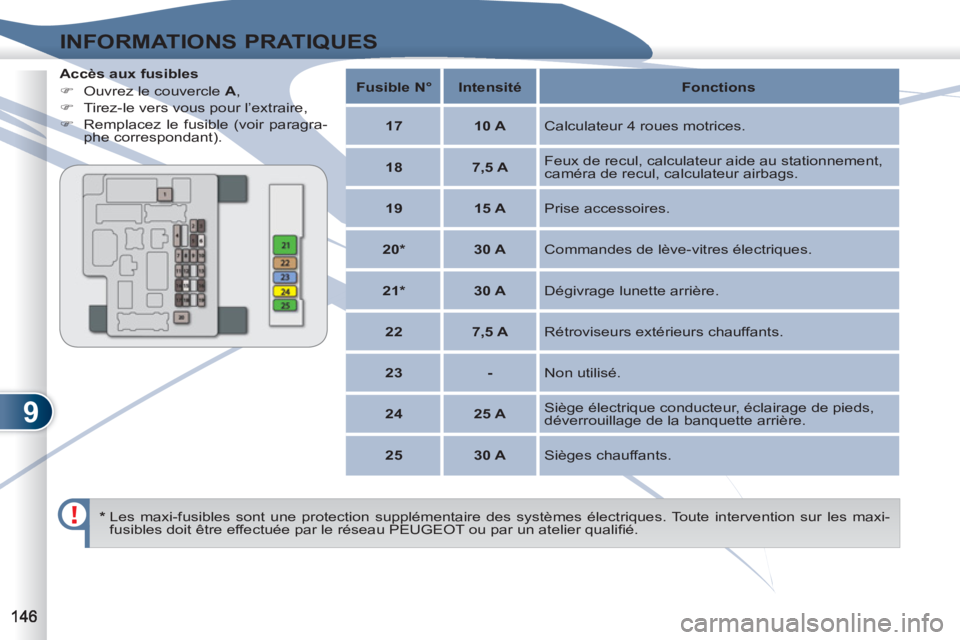

Accès aux fusibles


)
Ouvrez le couvercle A
,

)
Tirez-le vers vous pour l’extraire,

)
Remplacez le fusible (voir paragra-
phe correspondant).

*
Les maxi-fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention sur les maxi-
fusibles doit être effectuée par le réseau PEUGEOT ou par un atelier qualifi é.


Fusible N°



Intensité



Fonctions




17



10 A

Calculateur 4 roues motrices.


18



7,5 A

Feux de recul, calculateur aide au stationnement,
caméra de recul, calculateur airbags.


19



15 A

Prise accessoires.


20

*



30 A

Commandes de lève-vitres électriques.


21

*



30 A

Dégivrage lunette arrière.


22



7,5 A

Rétroviseurs extérieurs chauffants.


23



-

Non utilisé.


24



25 A

Siège électrique conducteur, éclairage de pieds,
déverrouillage de la banquette arrière.


25



30 A

Sièges chauffants.

9
INFORMATIONS PRATIQUES

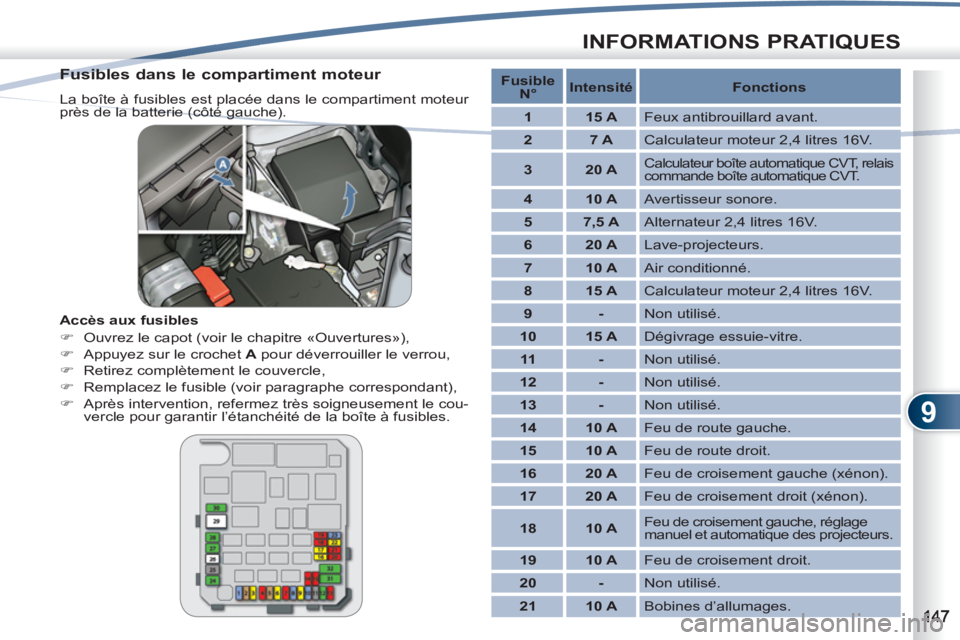

Fusibles dans le compartiment moteur

La boîte à fusibles est placée dans le compartiment moteur
près de la batterie (côté gauche).

Accès aux fusibles


)
Ouvrez le capot (voir le chapitre «Ouvertures»),

)
Appuyez sur le crochet A
pour déverrouiller le verrou,

)
Retirez complètement le couvercle,

)
Remplacez le fusible (voir paragraphe correspondant),

)
Après intervention, refermez très soigneusement le cou-
vercle pour garantir l’étanchéité de la boîte à fusibles.

Fusible
N°



Intensité



Fonctions




1



15 A

Feux antibrouillard avant.


2



7 A

Calculateur moteur 2,4 litres 16V.


3



20 A


Calculateur boîte automatique CVT, relais
commande boîte automatique CVT.


4



10 A

Avertisseur sonore.


5



7,5 A

Alternateur 2,4 litres 16V.


6



20 A

Lave-projecteurs.


7



10 A

Air conditionné.


8



15 A

Calculateur moteur 2,4 litres 16V.


9



-

Non utilisé.


10



15 A

Dégivrage essuie-vitre.


11



-

Non utilisé.


12



-

Non utilisé.


13



-

Non utilisé.


14



10 A

Feu de route gauche.


15



10 A

Feu de route droit.


16



20 A

Feu de croisement gauche (xénon).


17



20 A

Feu de croisement droit (xénon).


18



10 A

Feu de croisement gauche, réglage
manuel et automatique des projecteurs.


19



10 A

Feu de croisement droit.


20



-

Non utilisé.


21



10 A

Bobines d’allumages.

9
INFORMATIONS PRATIQUES

Fusibles de rechange
Les fusibles de rechange sont situés sous le couvercle de la
boîte à fusibles du compartiment moteur.
Le couvercle ne contient pas de fusibles de rechange
avec un ampérage de 7,5 A, 25 A ou 30 A. Si un des
fusibles avec ces ampérages devient défectueux,
remplacez-le par le fusible suivant :
Un fusible de 7,5 A
doit être remplacé par le fusible
de rechange de 10 A
, un fusible de 25 A
par un fu-
sible de rechange de 20 A
et un fusible de 30 A
par
le fusible du système audio (N° 31)
.

*
Les maxi-fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention sur les maxi-fu-
sibles doit être effectuée par le réseau PEUGEOT ou par un atelier qualifi é.

Fusible N°



Intensité



Fonctions




22



20 A



Calculateur moteur, détecteur eau dans gazole, pompe injection (Diesel), débitmètre air, sondes
présence d’eau, sonde à oxygène, capteur de position arbre à came, électrovanne purge canister,
capteur vitesse véhicule, électrovanne de distribution variable (VTC), électrovanne EGR.


23



15 A

Pompe à essence, jauge à carburant.


24
*



30 A

Démarreur.


25



-

Non utilisé.


26
*



40 A

Calculateur ABS, calculateur ASC.


27
*



30 A

Calculateur ABS, calculateur ASC.


28
*



30 A

Ventilateur de condensateur.


29
*



40 A

Ventilateur de radiateur.


30



30 A

Boîte à fusibles habitacle.


31



30 A

Amplificateur audio.


32



30 A

Calculateur moteur Diesel.


Fusible N°



Intensité




33



10 A




34



15 A




35



20 A

9
INFORMATIONS PRATIQUES

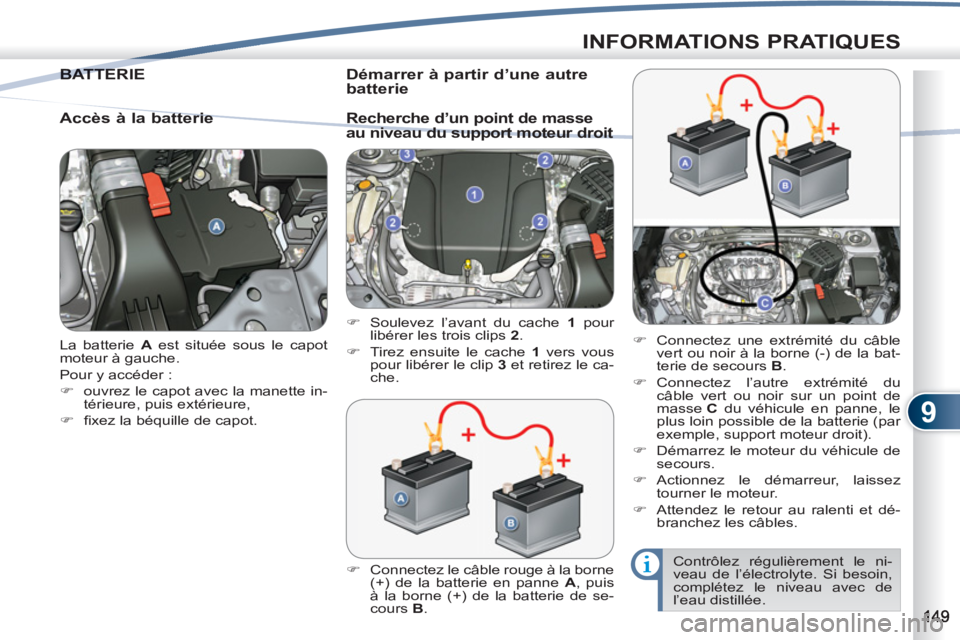

La batterie A
est située sous le capot
moteur à gauche.
Pour y accéder :


)
ouvrez le capot avec la manette in-
térieure, puis extérieure,

)
fi xez la béquille de capot.

BATTERIEBATTE


Accès à la batterie



)
Connectez le câble rouge à la borne
(+) de la batterie en panne A
, puis
à la borne (+) de la batterie de se-
cours B
.
)
Connectez une extrémité du câble
vert ou noir à la borne (-) de la bat-
terie de secours B
.

)
Connectez l’autre extrémité du
câble vert ou noir sur un point de
masse C
du véhicule en panne, le
plus loin possible de la batterie (par
exemple, support moteur droit).

)
Démarrez le moteur du véhicule de
secours.

)
Actionnez le démarreur, laissez
tourner le moteur.

)
Attendez le retour au ralenti et dé-
branchez les câbles.


)
Soulevez l’avant du cache 1
pour
libérer les trois clips 2
.

)
Tirez ensuite le cache 1
vers vous
pour libérer le clip 3
et retirez le ca-
che.

Contrôlez régulièrement le ni-
veau de l’électrolyte. Si besoin,
complétez le niveau avec de
l’eau distillée.


Démarrer à partir d’une autre
batterie

Recherche d’un point de masse
au niveau du support moteur droit

9
INFORMATIONS PRATIQUES

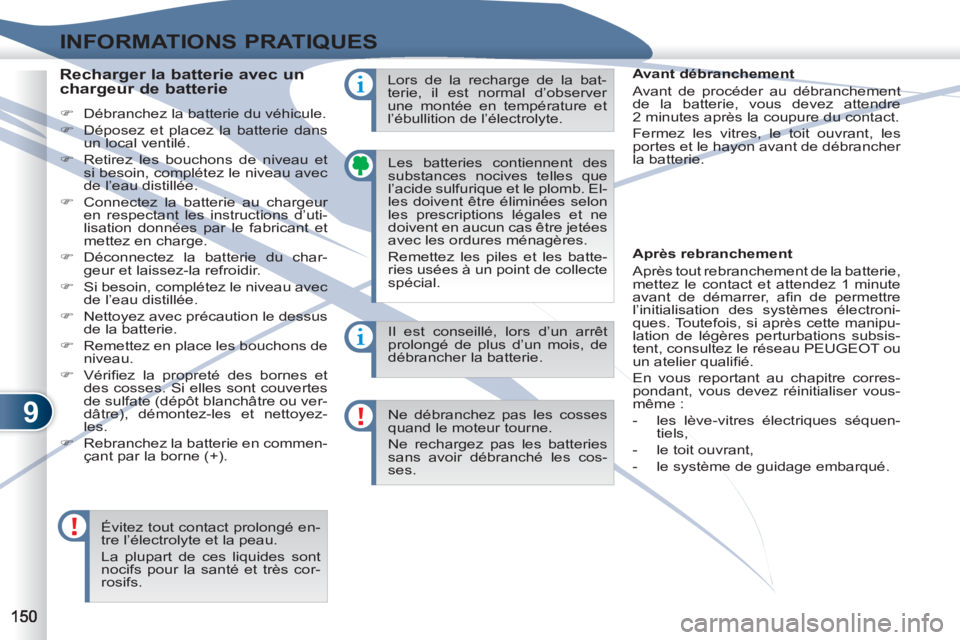

Les batteries contiennent des
substances nocives telles que
l’acide sulfurique et le plomb. El-
les doivent être éliminées selon
les prescriptions légales et ne
doivent en aucun cas être jetées
avec les ordures ménagères.
Remettez les piles et les batte-
ries usées à un point de collecte
spécial.

Recharger la batterie avec un
chargeur de batterie


)
Débranchez la batterie du véhicule.

)
Déposez et placez la batterie dans
un local ventilé.

)
Retirez les bouchons de niveau et
si besoin, complétez le niveau avec
de l’eau distillée.

)
Connectez la batterie au chargeur
en respectant les instructions d’uti-
lisation données par le fabricant et
mettez en charge.

)
Déconnectez la batterie du char-
geur et laissez-la refroidir.

)
Si besoin, complétez le niveau avec
de l’eau distillée.

)
Nettoyez avec précaution le dessus
de la batterie.

)
Remettez en place les bouchons de
niveau.

)
Vérifi ez la propreté des bornes et
des cosses. Si elles sont couvertes
de sulfate (dépôt blanchâtre ou ver-
dâtre), démontez-les et nettoyez-
les.

)
Rebranchez la batterie en commen-
çant par la borne (+). Il est conseillé, lors d’un arrêt
prolongé de plus d’un mois, de
débrancher la batterie.
Ne débranchez pas les cosses
quand le moteur tourne.
Ne rechargez pas les batteries
sans avoir débranché les cos-
ses.
Évitez tout contact prolongé en-
tre l’électrolyte et la peau.
La plupart de ces liquides sont
nocifs pour la santé et très cor-
rosifs. Lors de la recharge de la bat-
terie, il est normal d’observer
une montée en température et
l’ébullition de l’électrolyte.
Avant débranchement
Avant de procéder au débranchement
de la batterie, vous devez attendre
2 minutes après la coupure du contact.
Fermez les vitres, le toit ouvrant, les
portes et le hayon avant de débrancher
la batterie.

Après rebranchement
Après tout rebranchement de la batterie,
mettez le contact et attendez 1 minute
avant de démarrer, afi n de permettre
l’initialisation des systèmes électroni-
ques. Toutefois, si après cette manipu-
lation de légères perturbations subsis-
tent, consultez le réseau PEUGEOT ou
un atelier qualifi é.
En vous reportant au chapitre corres-
pondant, vous devez réinitialiser vous-
même :


- les lève-vitres électriques séquen-
tiels,

- le toit ouvrant,

- le système de guidage embarqué.
