9
INFORMATIONS PRATIQUES

Stationnement du véhicule
Immobilisez le véhicule de façon
à ne pas gêner la circulation : le
sol de l’aire de stationnement
doit être, si possible, horizontal,
stable et non glissant.
Serrez le frein de stationnement,
coupez le contact et engagez la
première vitesse de façon à blo-
quer les roues.
Placez une cale si nécessaire
sous la roue diagonalement op-
posée à celle à remplacer.
Ne vous engagez jamais sous
un véhicule levé par un cric ; uti-
lisez une chandelle.

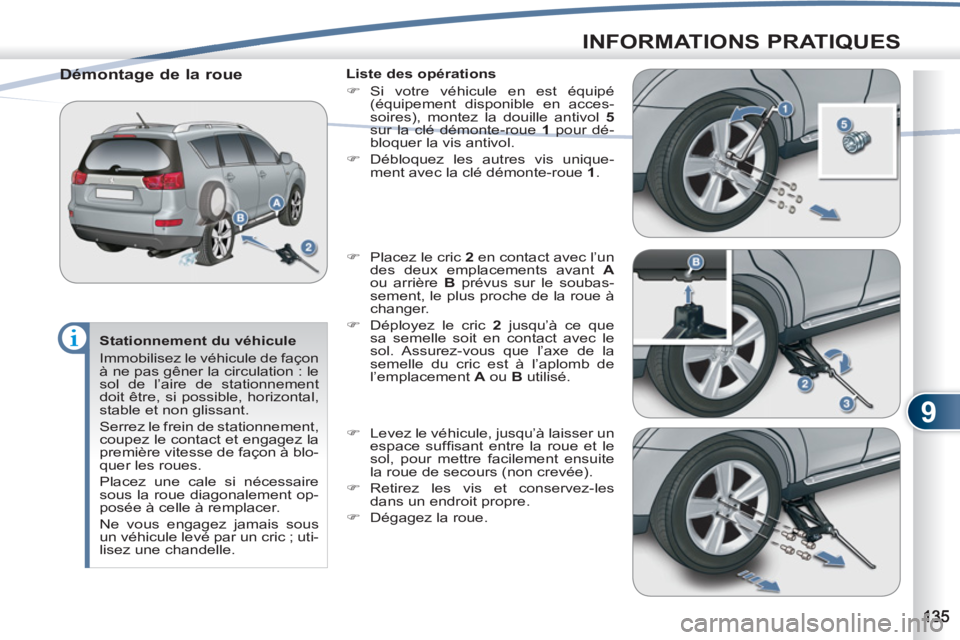

Démontage de la roue

Liste des opérations


)
Si votre véhicule en est équipé
(équipement disponible en acces-
soires), montez la douille antivol 5

sur la clé démonte-roue 1
pour dé-
bloquer la vis antivol.

)
Débloquez les autres vis unique-
ment avec la clé démonte-roue 1
.

)
Placez le cric 2
en contact avec l’un
des deux emplacements avant A

ou arrière B
prévus sur le soubas-
sement, le plus proche de la roue à
changer.

)
Déployez le cric 2
jusqu’à ce que
sa semelle soit en contact avec le
sol. Assurez-vous que l’axe de la
semelle du cric est à l’aplomb de
l’emplacement A
ou B
utilisé.

)
Levez le véhicule, jusqu’à laisser un
espace suffi sant entre la roue et le
sol, pour mettre facilement ensuite
la roue de secours (non crevée).

)
Retirez les vis et conservez-les
dans un endroit propre.

)
Dégagez la roue.

9
INFORMATIONS PRATIQUES

Après un changement de
roue
En utilisant la roue de secours
de type «galette», ne dépassez
pas la vitesse de 80 km/h.
Faites rapidement contrôler le
serrage des vis et la pression de
la roue de secours par le réseau
PEUGEOT ou par un atelier
qualifi é.
Faites réparer la roue crevée et
replacez-la aussitôt sur le véhi-
cule.

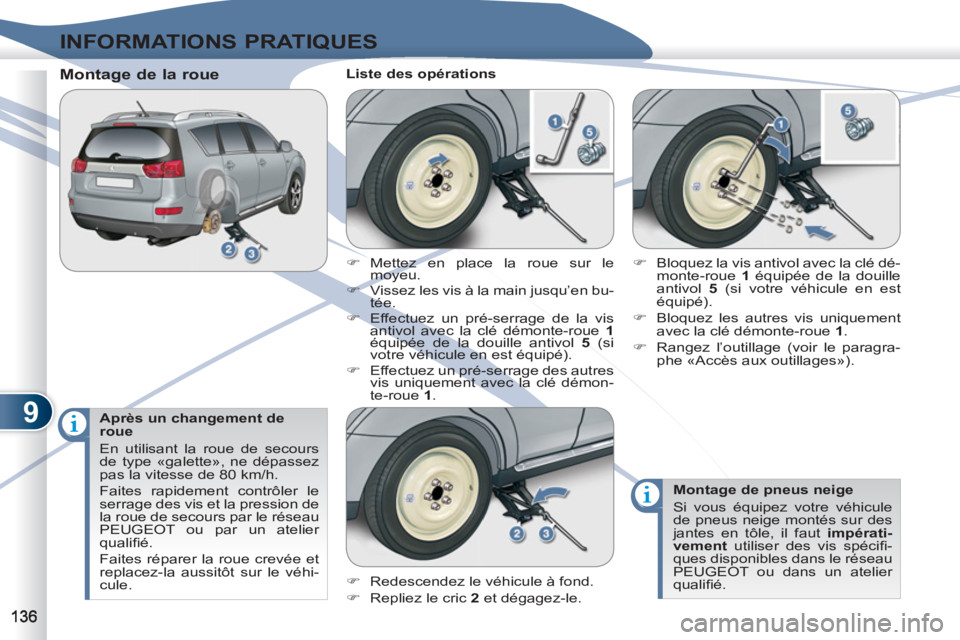

Montage de la roue

Liste des opérations

)
Redescendez le véhicule à fond.

)
Repliez le cric 2
et dégagez-le.
)
Bloquez la vis antivol avec la clé dé-
monte-roue 1
équipée de la douille
antivol 5
(si votre véhicule en est
équipé).

)
Bloquez les autres vis uniquement
avec la clé démonte-roue 1
.

)
Rangez l’outillage (voir le paragra-
phe «Accès aux outillages»).


Montage de pneus neige
Si vous équipez votre véhicule
de pneus neige montés sur des
jantes en tôle, il faut impérati-
vement
utiliser des vis spécifi -
ques disponibles dans le réseau
PEUGEOT ou dans un atelier
qualifi é.


)
Mettez en place la roue sur le
moyeu.

)
Vissez les vis à la main jusqu’en bu-
tée.

)
Effectuez un pré-serrage de la vis
antivol avec la clé démonte-roue 1

équipée de la douille antivol 5
(si
votre véhicule en est équipé).

)
Effectuez un pré-serrage des autres
vis uniquement avec la clé démon-
te-roue 1
.

9
INFORMATIONS PRATIQUES

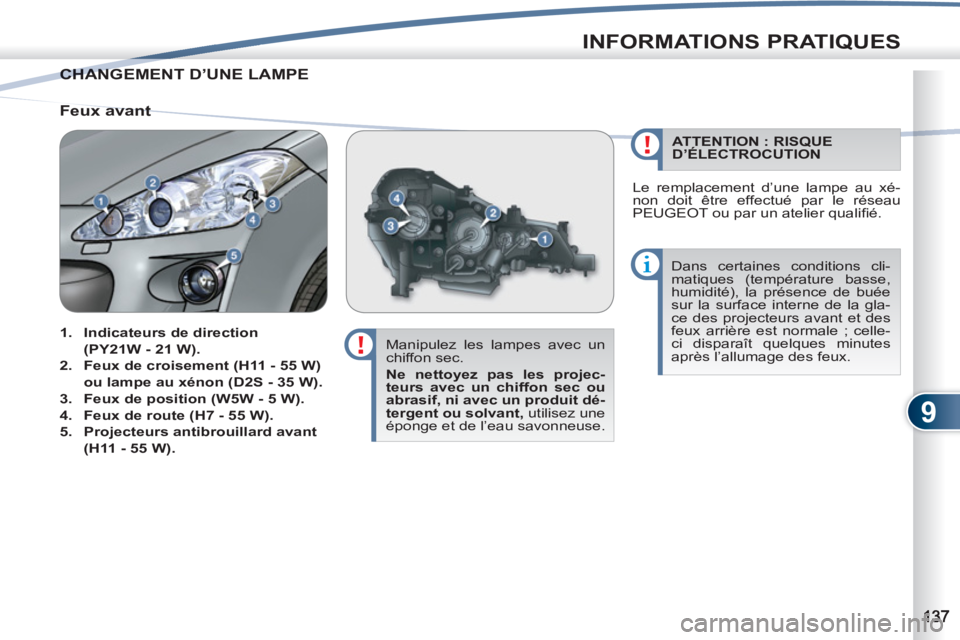

CHANGEMENT D’UNE LAMPE CHANG

Manipulez les lampes avec un
chiffon sec.

Ne nettoyez pas les projec-
teurs avec un chiffon sec ou
abrasif, ni avec un produit dé-
tergent ou solvant,
utilisez une
éponge et de l’eau savonneuse. Dans certaines conditions cli-
matiques (température basse,
humidité), la présence de buée
sur la surface interne de la gla-
ce des projecteurs avant et des
feux arrière est normale ; celle-
ci disparaît quelques minutes
après l’allumage des feux.



Feux avant



1.
Indicateurs de direction

(PY21W - 21 W).


2.
Feux de croisement (H11 - 55 W)

ou lampe au xénon (D2S - 35 W).


3.
Feux de position (W5W - 5 W).


4.
Feux de route (H7 - 55 W).


5.
Projecteurs antibrouillard avant

(H11 - 55 W).


ATTENTION : RISQUE
D’ÉLECTROCUTION
Le remplacement d’une lampe au xé-
non doit être effectué par le réseau
PEUGEOT ou par un atelier qualifi é.

9
INFORMATIONS PRATIQUES

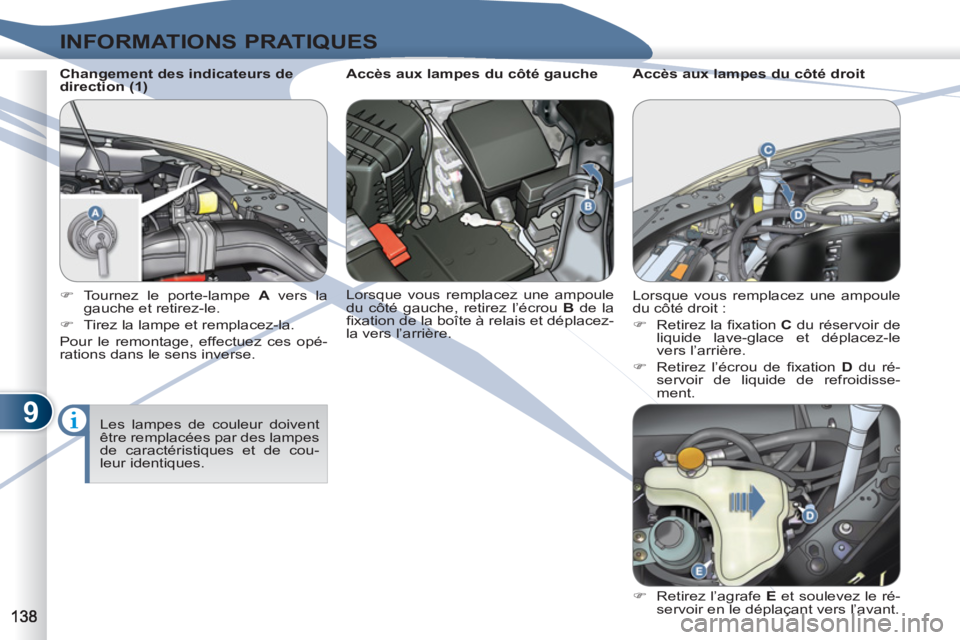

Changement des indicateurs de
direction (1)
Les lampes de couleur doivent
être remplacées par des lampes
de caractéristiques et de cou-
leur identiques.

)
Tournez le porte-lampe A
vers la
gauche et retirez-le.

)
Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Accès aux lampes du côté gauche
Lorsque vous remplacez une ampoule
du côté gauche, retirez l’écrou B
de la
fixation de la boîte à relais et déplacez-
la vers l’arrière.
Accès aux lampes du côté droit
Lorsque vous remplacez une ampoule
du côté droit :


)
Retirez la fixation C
du réservoir de
liquide lave-glace et déplacez-le
vers l’arrière.

)
Retirez l’écrou de fixation D
du ré-
servoir de liquide de refroidisse-
ment.

)
Retirez l’agrafe E
et soulevez le ré-
servoir en le déplaçant vers l’avant.

9
INFORMATIONS PRATIQUES

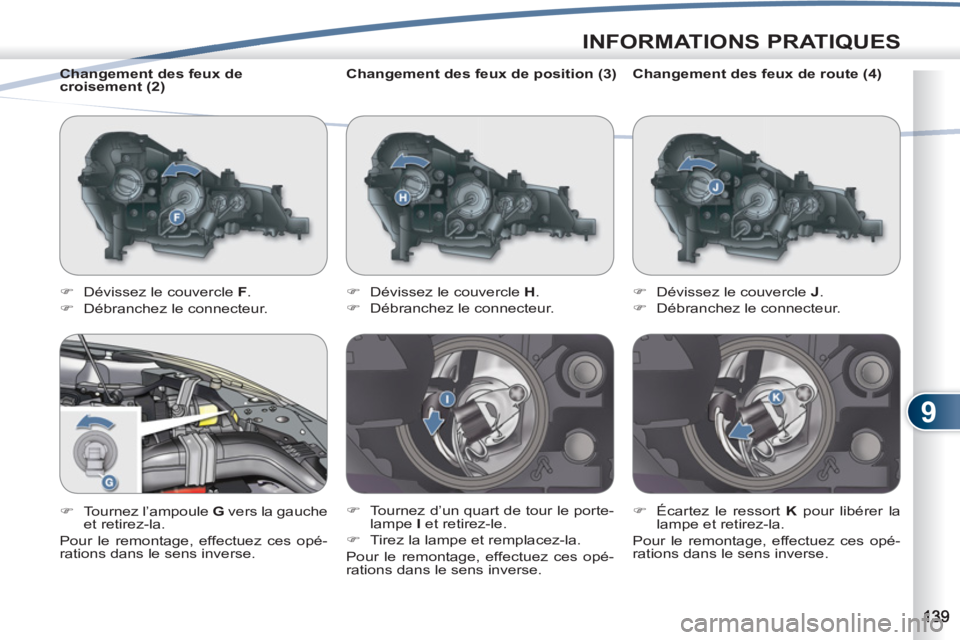

Changement des feux de position (3)


)
Dévissez le couvercle H
.

)
Débranchez le connecteur.

)
Tournez d’un quart de tour le porte-
lampe I
et retirez-le.

)
Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.

)
Dévissez le couvercle F
.

)
Débranchez le connecteur.

)
Tournez l’ampoule G
vers la gauche
et retirez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Changement des feux de
croisement (2)
Changement des feux de route (4)


)
Dévissez le couvercle J
.

)
Débranchez le connecteur.

)
Écartez le ressort K
pour libérer la
lampe et retirez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.

9
INFORMATIONS PRATIQUES


)
Poussez le répétiteur A
vers l’arriè-
re et dégagez-le.

)
Déclipez le répétiteur.

)
Débranchez le connecteur du répé-
titeur et remplacez-le.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Pour vous le procurer, contactez le ré-
seau PEUGEOT ou un atelier qualifi é.

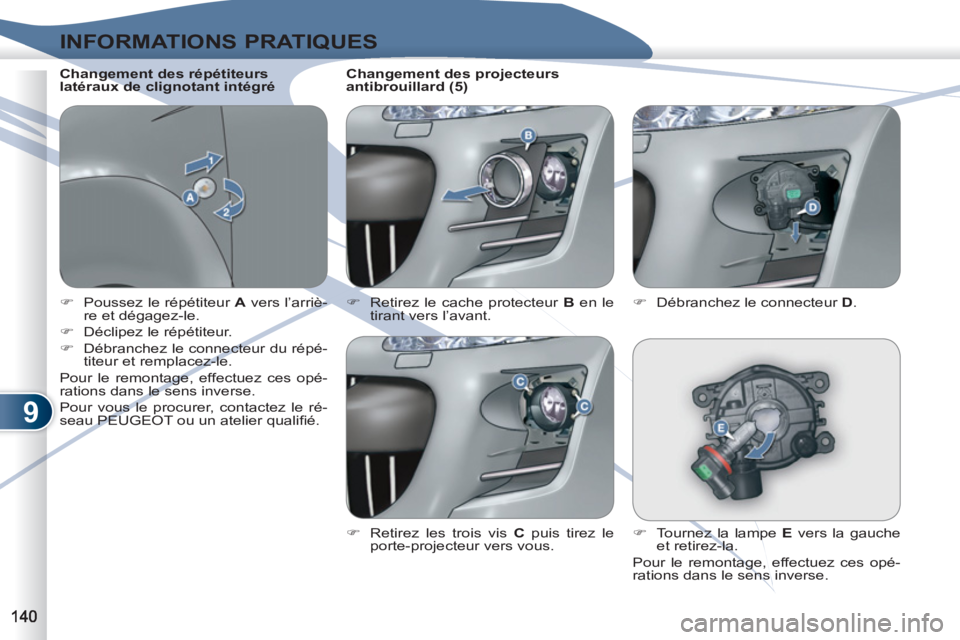

Changement des répétiteurs
latéraux de clignotant intégré


)
Retirez le cache protecteur B
en le
tirant vers l’avant.
Changement des projecteurs
antibrouillard (5)

)
Retirez les trois vis C
puis tirez le
porte-projecteur vers vous.
)
Débranchez le connecteur D
.

)
Tournez la lampe E
vers la gauche
et retirez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.

9
INFORMATIONS PRATIQUES

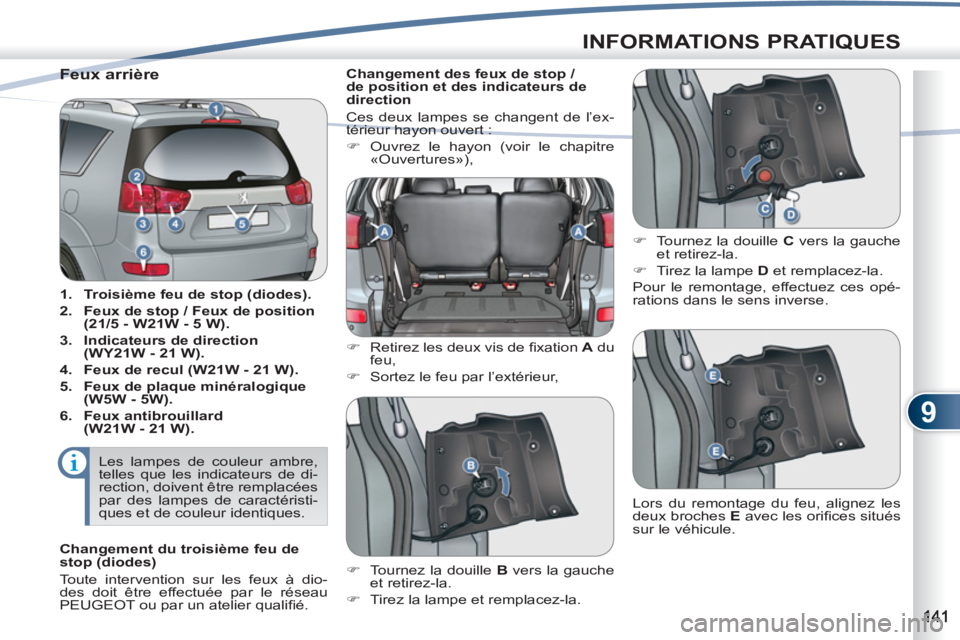

Feux arrière



1.
Troisième feu de stop (diodes).


2.
Feux de stop / Feux de position
(21/5 - W21W - 5 W).


3.
Indicateurs de direction
(WY21W - 21 W).


4.
Feux de recul (W21W - 21 W).


5.
Feux de plaque minéralogique
(W5W - 5W).


6.
Feux antibrouillard
(W21W - 21 W).


Changement des feux de stop /
de position et des indicateurs de
direction
Ces deux lampes se changent de l’ex-
térieur hayon ouvert :


)
Ouvrez le hayon (voir le chapitre
«Ouvertures»),

)
Retirez les deux vis de fi xation A
du
feu,

)
Sortez le feu par l’extérieur,
)
Tournez la douille C
vers la gauche
et retirez-la.

)
Tirez la lampe D
et remplacez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.

)
Tournez la douille B
vers la gauche
et retirez-la.

)
Tirez la lampe et remplacez-la. Lors du remontage du feu, alignez les
deux broches E
avec les orifi ces situés
sur le véhicule. Les lampes de couleur ambre,
telles que les indicateurs de di-
rection, doivent être remplacées
par des lampes de caractéristi-
ques et de couleur identiques.

Changement du troisième feu de
stop (diodes)
Toute intervention sur les feux à dio-
des doit être effectuée par le réseau
PEUGEOT ou par un atelier qualifi é.

9
INFORMATIONS PRATIQUES

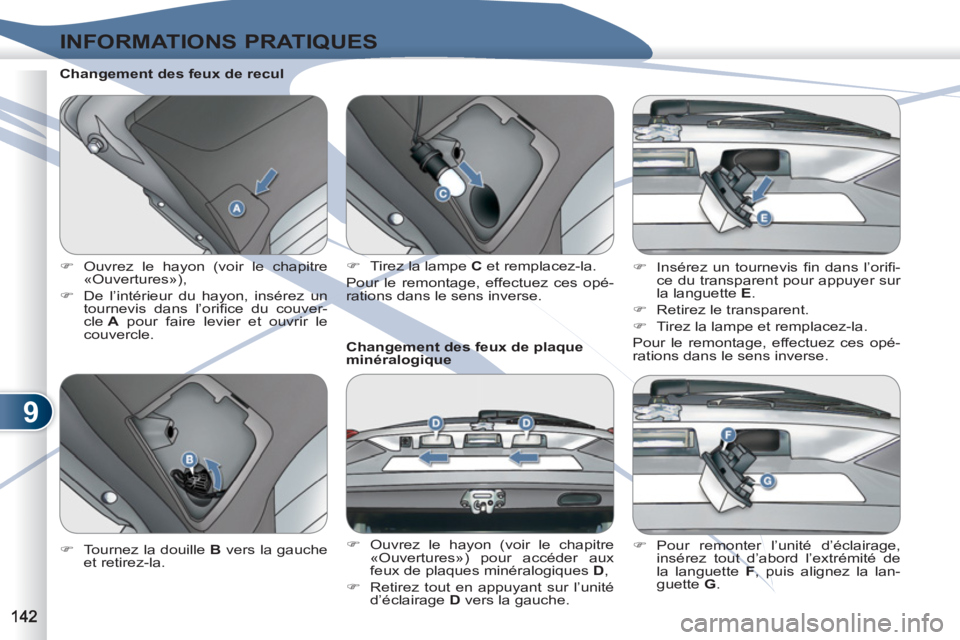

Changement des feux de recul


)
Ouvrez le hayon (voir le chapitre
«Ouvertures»),

)
De l’intérieur du hayon, insérez un
tournevis dans l’orifi ce du couver-
cle A
pour faire levier et ouvrir le
couvercle.

Changement des feux de plaque
minéralogique


)
Ouvrez le hayon (voir le chapitre
«Ouvertures») pour accéder aux
feux de plaques minéralogiques D
,

)
Retirez tout en appuyant sur l’unité
d’éclairage D
vers la gauche.
)
Tournez la douille B
vers la gauche
et retirez-la.
)
Tirez la lampe C
et remplacez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
)
Insérez un tournevis fi n dans l’orifi -
ce du transparent pour appuyer sur
la languette E
.

)
Retirez le transparent.

)
Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.


)
Pour remonter l’unité d’éclairage,
insérez tout d’abord l’extrémité de
la languette F
, puis alignez la lan-
guette G
.
