2012 PEUGEOT 3008 Upute Za Rukovanje (in Croatian)

79
OT
V
ALARM
To je sustav zaštite i odvraćanja od krađe
vozila. Osigurava perimetrijsku i volumetrij-
sku zaštitu, a ima i protuprovalnu funkciju.

Zaključavanje vozila uz potpunu
zaštitu

Ne radite nikakve preinake u
sustavu alarma, jer bi to mo-
glo uzrokovati neispravnosti.

Isključivanje volumetrijske za-
štite treba ponoviti nakon sva-
kog prekida kontakta.

Ponovno uključivanje volumetrijske
zaštite


)
Vozilo otključajte tipkom za otključa-
vanje na daljinskom upravljaču.

)
Vozilo ponovo zaključajte daljinskim
upravljačem.
Ponovo su aktivne obje zaštite; žaruljica
na tipki A
se gasi.


Zaključavanje vozila uz samo
perimetrijsku zaštitu

Aktiviranje alarma


)
Prekinite kontakt i iziđite iz vozila.

)
Vozilo zaključajte ili dodatno zaklju-
čajte tipkom za zaključavanje na da-
ljinskom upravljaču.
Zaštita je aktivirana; žaruljica na tipki A

bljeska jedanput u sekundi.
Perimetrijska zaštita

Sustav nadgleda otvaranje vozila.
Alarm se uključuje ako netko pokuša
nasilno otvoriti vrata, prtljažnik ili poklo-
pac motora.
Volumetrijska zaštita

Sustav nadgleda promjenu volumena u
kabini.
Alarm se uključuje ako netko razbije
staklo ili u slučaju pomicanja u kabini.
Ako u vozilu ostavljate životinju ili želite
ostaviti odškrinuto staklo, isključite vo-
lumetrijsku zaštitu.
Protuprovalna funkcija

Sustav nadgleda odspajanje svojih kom-
ponenti.
Alarm se uključuje ako netko pokuša
odspojiti žice sirene, centralnu jedinicu
ili akumulator.
Isključivanje alarma


)
Vozilo otključajte tipkom za otključa-
vanje na daljinskom upravljaču.
Alarm je isključen; žaruljica na tipki A

se gasi.

Isključivanje volumetrijske zaštite


)
Prekinite kontakt.

)
U roku od deset sekunda pritisnite
tipku A
i držite je pritisnutu dok ža-
ruljica ne postane stalno upaljena.

)
Iziđite iz vozila.

)
Vozilo zaključajte ili dodatno zaklju-
čajte tipkom za zaključavanje na da-
ljinskom upravljaču.
Aktivirana je samo perimetrijska zaštita;
žaruljica na tipki A
bljeska jedanput u
sekundi.

80
OT
V

Uključenje alarma
Alarm se oglašava tridesetak sekunda, si-
renom i bljeskanjem pokazivača smjera.
Alarm je nakon toga ponovo operativan.

Nakon deset uzastopnih uklju-
čivanja, alarm više nije opera-
tivan.
Ako žaruljica na tipki A
brzo
bljeska, to znači da se alarm u vašoj
odsutnosti uključivao. Bljeskanje pre-
staje čim uključite kontakt.
Kako se alarm ne bi uključio prilikom
pranja vozila, vozilo zaključajte klju-
čem u bravi na vratima vozača.
Alarm nemojte aktivirati prije odspa-
janja akumulatora, jer će se oglasiti
njegova sirena.


Kvar daljinskog upravljača


)
Vozilo otključajte ključem u bravi na
vratima vozača.

)
Otvorite vrata, alarm će se uključiti.

)
Uključite kontakt, alarm će se isključiti.




Neispravnost
Nakon uključivanja kontakta, paljenje
žaruljice na tipki A
na deset sekunda
upozorava na neispravnost sirene.
Dajte provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.


Zaključavanje vozila bez aktiviranja
alarma


)
Vozilo zaključajte ili dodatno zaklju-
čajte ključem u bravi na vratima vo-
zača.



Automatsko aktiviranje *
Ovisno o važećim propisima u vašoj ze-
mlji, alarm se automatski aktivira:


- 45 sekunda nakon zaključavanja
vozila daljinskim upravljačem, bez
obzira na stanje vrata ili poklopca
prtljažnika,

- 2 minute nakon zatvaranja posljed-
njih vrata ili prtljažnika.


)
Kako ne bi došlo do uključenja alarma
pri ulasku u vozilo, prethodno pritisnite
tipku za otključavanje na daljinskom
upravljaču.





* Ovisno o tržištu.

81
OT
V

Prekidači podizača prozora
mogu raditi još oko 45 sekun-
da nakon prekida kontakta,
odnosno do zaključavanja vozila na-
kon otvaranja jednih prednjih vrata.
Ako se nekim podizačem prozora ne
može upravljati prekidačem na vrati-
ma vozača, upotrijebite prekidač na
dotičnim vratima, i obratno.
PODIZAČI PROZORA

Taj sustav služi za ručno ili automatsko
otvaranje i zatvaranje prozora. Opre-
mljen je zaštitom od priklještenja, a po-
stoji i mogućnost isključivanja stražnjih
prekidača podizača prozora.


1.
Prekidač električnog podizača
prozora vozača.


2.
Prekidač električnog podizača
prozora suvozača.


3.
Prekidač električnog podizača
stražnjeg desnog prozora.


4.
Prekidač električnog podizača
stražnjeg lijevog prozora.


5.
Prekidač za isključivanje
podizača prozora i kvaka na
stražnjim vratima.

Ako staklo ne možete zatvoriti
(na primjer, kad je zaleđeno):


)
pritisnite prekidač i držite ga priti-
snutog do potpunog otvaranja,

)
odmah potom povucite prekidač
do zatvaranja,

)
držite prekidač u tom položaju još
oko jednu sekundu nakon zatva-
ranja.

Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.


Zaštita od priklještenja
Ako staklo prilikom podizanja naiđe na
prepreku, ono će se zaustaviti i malo
spustiti.
- automatsko upravljanje



)
Pritisnite ili povucite prekidač
preko točke otpora. Staklo se
do kraja otvara odnosno zatvara
nakon otpuštanja prekidača.

)
Ponovnim pritiskom staklo se
zaustavlja.



Električni sekvencijalni podizači

Na raspolaganju su vam dvije moguć-
nosti:


- ručno upravljanje



)
Pritisnite ili povucite prekidač, ne
prelazeći točku otpora. Staklo se
zaustavlja čim otpustite prekidač.
Kako ne bi došlo do oštećenja
motora podizača prozora, na-
kon desetak uzastopnih pot-
punih otvaranja i zatvaranja uključit
će se zaštitni sustav.
Nakon toga, na raspolaganju vam je
oko jedna minuta za zatvaranje stakla.
Nakon zatvaranja stakla, podizače
prozora ponovo ćete moći koristiti
nakon oko 40 minuta.

82
OT
V
Žaruljica je upaljena kad su
stražnji prekidači isključeni.
Žaruljica je ugašena kad su
stražnji prekidači uključeni.
Ovim prekidačem onemoguću-
je se i otvaranje stražnjih vrata
unutrašnjim kvakama (vidi po-
glavlje "Sigurnost djece - Električna
sigurnosna brava za djecu").
Reinicijalizacija
Ako se neko staklo ne može podići u
automatskom načinu, potrebno je oba-
viti postupak reinicijalizacije:


)
povlačite prekidač do zaustavljanja
stakla,

)
otpuštajte prekidač i ponovo ga po-
vlačite do potpunog zatvaranja,

)
ne otpuštajte prekidač još oko jednu
sekundu nakon zatvaranja,

)
pritisnite prekidač tako da se staklo
automatski spusti do najnižeg polo-
žaja,

)
kad je staklo u najnižem položaju,
ponovo pritisnite prekidač na oko
jednu sekundu. Svako drugo stanje žaruljice
upućuje na neispravnost elek-
trične sigurnosne brave za dje-
cu. Dajte provjeriti u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Kad izlazite iz vozila, makar i nakratko,
uvijek izvadite ključ iz kontakt brave.
U slučaju priklještenja prilikom rukova-
nja podizačima prozora, prekidačem
pokrenite staklo u suprotnom smjeru.
Prilikom rukovanja prozorima suputni-
ka, vozač
je dužan provjeriti da nitko
u vozilu ne ometa ispravno zatvaranje
prozora.
Vozač je dužan paziti da suputnici
pravilno rukuju podizačima prozora.
Pazite na djecu prilikom rukovanja
podizačima prozora.
Isključivanje prekidača podizača prozora i kvaka na stražnjimvratima



)
Radi sigurnosti djece, uključite kon-
takt i pritiskom na prekidač 5
isklju-
čite prekidače podizača prozora na
stražnjim vratima, bez obzira na po-
ložaj stakala.
Vrata se mogu otvoriti izvana, a podiza-
čima stražnjih prozora može se uprav-
ljati prekidačima na upravljačkoj ploči
na strani vozača.
Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.

83
OT
V
V R ATA


)
Nakon otključavanja cijelog vozila
daljinskim upravljačem ili ključem,
povucite kvaku na vratima.



Iznutra


)
Prednja i stražnja vrata otvaraju se
povlačenjem kvake; pritom se ot-
ključava cijelo vozilo.




Kada je vozilo dodatno zaklju-
čano, vrata se ne mogu otva-
rati unutrašnjim kvakama.

Zatvaranje

Ako neka vrata nisu dobro zatvorena:


- uz pokrenut motor
, pali
se ova kontrolna žaruljica,
uz poruku koja se na neko-
liko sekunda pojavljuje na
višenamjenskom ekranu,

- u vožnji
(pri brzini većoj od 10 km/h),
pali se ova kontrolna žaruljica, uz
zvučni signal i poruku koja se na ne-
koliko sekunda pojavljuje na višena-
mjenskom ekranu.
Otvaranje


Izvana

84
OT
V
Uključivanje se potvrđuje po-
rukom na na višenamjenskom

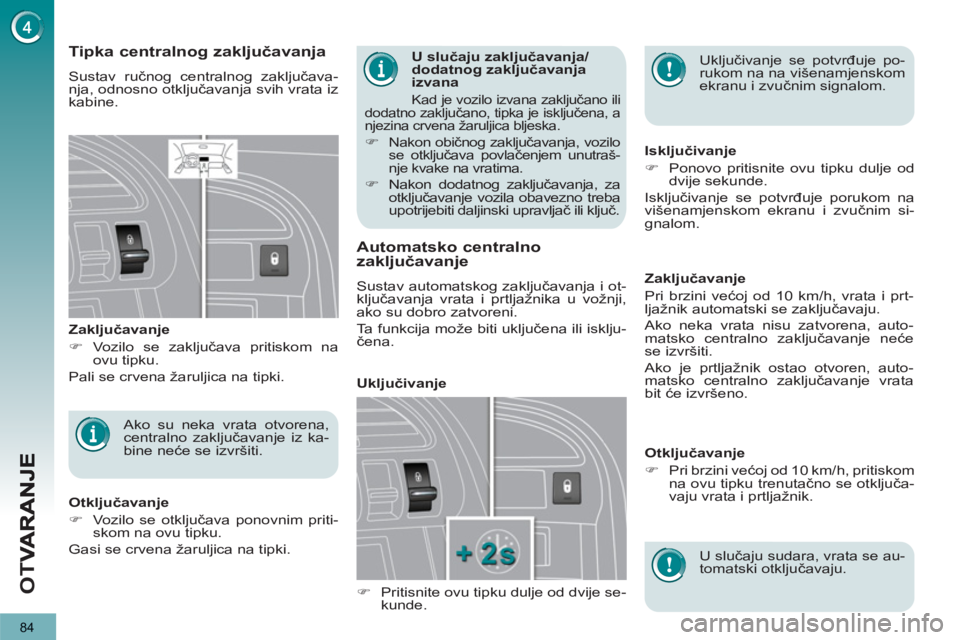

ekranu i zvučnim signalom. Tipka centralnog zaključavanja

Sustav ručnog centralnog zaključava-
nja, odnosno otključavanja svih vrata iz
kabine.

Zaključavanje


)
Vozilo se zaključava pritiskom na
ovu tipku.
Pali se crvena žaruljica na tipki.
Automatsko centralno
zaključavanje

Sustav automatskog zaključavanja i ot-
ključavanja vrata i prtljažnika u vožnji,
ako su dobro zatvoreni.
Ta funkcija može biti uključena ili isklju-
čena.
Zaključavanje
Pri brzini većoj od 10 km/h, vrata i prt-
ljažnik automatski se zaključavaju.
Ako neka vrata nisu zatvorena, auto-
matsko centralno zaključavanje neće
se izvršiti.
Ako je prtljažnik ostao otvoren, auto-
matsko centralno zaključavanje vrata
bit će izvršeno.
Isključivanje


)
Ponovo pritisnite ovu tipku dulje od
dvije sekunde.
Isključivanje se potvrđuje porukom na
višenamjenskom ekranu i zvučnim si-
gnalom.
Ako su neka vrata otvorena,
centralno zaključavanje iz ka-
bine neće se izvršiti.

Otključavanje


)
Vozilo se otključava ponovnim priti-
skom na ovu tipku.
Gasi se crvena žaruljica na tipki.
Uključivanje

U slučaju sudara, vrata se au-
tomatski otključavaju.

Otključavanje


)
Pri brzini većoj od 10 km/h, pritiskom
na ovu tipku trenutačno se otključa-
vaju vrata i prtljažnik.



)
Pritisnite ovu tipku dulje od dvije se-
kunde.
U slučaju zaključavanja/
dodatnog zaključavanja
izvana

Kad je vozilo izvana zaključano ili
dodatno zaključano, tipka je isključena, a
njezina crvena žaruljica bljeska.


)
Nakon običnog zaključavanja, vozilo
se otključava povlačenjem unutraš-
nje kvake na vratima.

)
Nakon dodatnog zaključavanja, za
otključavanje vozila obavezno treba
upotrijebiti daljinski upravljač ili ključ.

85
OT
V

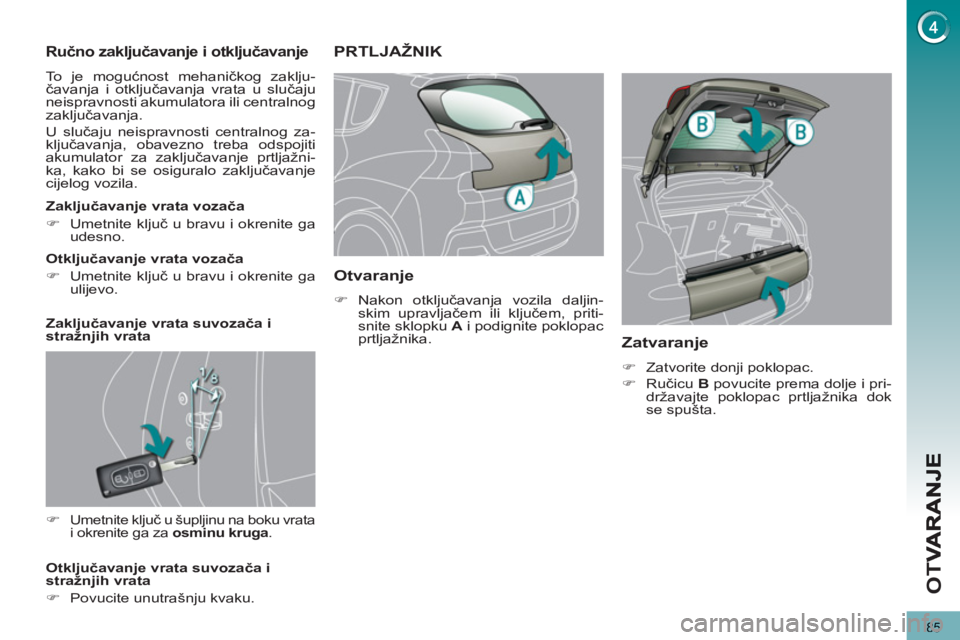

Ručno zaključavanje i otključavanje

To je mogućnost mehaničkog zaklju-
čavanja i otključavanja vrata u slučaju
neispravnosti akumulatora ili centralnog
zaključavanja.
U slučaju neispravnosti centralnog za-
ključavanja, obavezno treba odspojiti
akumulator za zaključavanje prtljažni-
ka, kako bi se osiguralo zaključavanje
cijelog vozila.


)

Umetnite ključ u šupljinu na boku vrata
i okrenite ga za osminu kruga
.



Zaključavanje vrata vozača


)
Umetnite ključ u bravu i okrenite ga
udesno.


Otključavanje vrata vozača


)
Umetnite ključ u bravu i okrenite ga
ulijevo.


Zaključavanje vrata suvozača i
stražnjih vrata

Otključavanje vrata suvozača i
stražnjih vrata


)
Povucite unutrašnju kvaku.




Otvaranje



)
Nakon otključavanja vozila daljin-
skim upravljačem ili ključem, priti-
snite sklopku A
i podignite poklopac
prtljažnika.

PRTLJAŽNIK
Zatvaran
je


)
Zatvorite donji poklopac.

)
Ručicu B
povucite prema dolje i pri-
državajte poklopac prtljažnika dok
se spušta.

86
OT
V

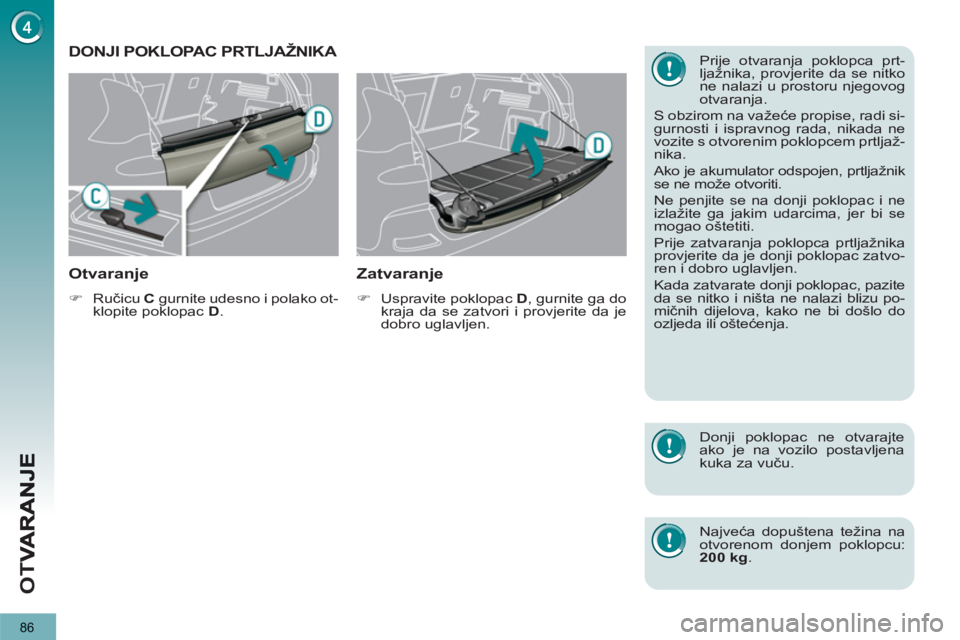

DONJI POKLOPAC PRTLJAŽNIKA

Otvaran
je



)
Ručicu C
gurnite udesno i polako ot-
klopite poklopac D
.

Zatvaranje



)
Uspravite poklopac D
, gurnite ga do
kraja da se zatvori i provjerite da je
dobro uglavljen.

Prije otvaranja poklopca prt-
ljažnika, provjerite da se nitko
ne nalazi u prostoru njegovog
otvaranja.
S obzirom na važeće propise, radi si-
gurnosti i ispravnog rada, nikada ne
vozite s otvorenim poklopcem prtljaž-
nika.
Ako je akumulator odspojen, prtljažnik
se ne može otvoriti.
Ne penjite se na donji poklopac i ne
izlažite ga jakim udarcima, jer bi se
mogao oštetiti.
Prije zatvaranja poklopca prtljažnika
provjerite da je donji poklopac zatvo-
ren i dobro uglavljen.
Kada zatvarate donji poklopac, pazite
da se nitko i ništa ne nalazi blizu po-
mičnih dijelova, kako ne bi došlo do
ozljeda ili oštećenja.

Donji poklopac ne otvarajte
ako je na vozilo postavljena
kuka za vuču.

Najveća dopuštena težina na
otvorenom donjem poklopcu:
200 kg
.
