2012 Peugeot 3008 Hybrid 4 Manual do proprietário (in Portuguese)

47
O
C

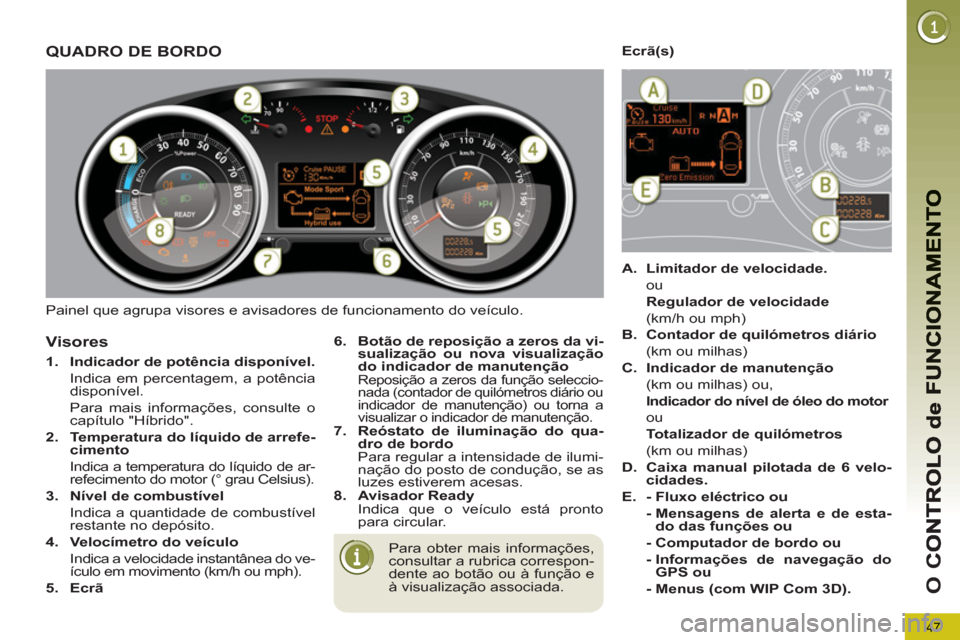

Painel que agrupa visores e avisadores de funcionamento do veículo.
QUADRO DE BORDO


Para obter mais informações,
consultar a rubrica correspon-
dente ao botão ou à função e
à visualização associada.
Visores

6.
Botão de reposição a zeros da vi-
sualização ou nova visualização
do indicador de manutenção

Reposição a zeros da função seleccio-
nada (contador de quilómetros diário ou
indicador de manutenção) ou torna a
visualizar o indicador de manutenção.

7.
Reóstato de iluminação do qua-
dro de bordo

Para regular a intensidade de ilumi-
nação do posto de condução, se as
luzes estiverem acesas.

8.
Avisador Ready

Indica que o veículo está pronto
para circular.

1.
Indicador de potência disponível.



Indica em percentagem, a potência
disponível.
Para mais informações, consulte o
capítulo "Híbrido".

2.
Temperatura do líquido de arrefe-
cimento

Indica a temperatura do líquido de ar-
refecimento do motor (° grau Celsius).

3.
Nível de combustível

Indica a quantidade de combustível
restante no depósito.

4.
Velocímetro do veículo

Indica a velocidade instantânea do ve-
ículo em movimento (km/h ou mph).

5.
Ecrã

Ecrã(s)


A.
Limitador de velocidade.

ou
Regulador de velocidade

(km/h ou mph)

B.
Contador de quilómetros diário

(km ou milhas)

C.
Indicador de manutenção

(km ou milhas) ou,

Indicador do nível de óleo do motor

ou
Totalizador de quilómetros

(km ou milhas)

D.
Caixa manual pilotada de 6 velo-
cidades.


E.
- Fluxo eléctrico ou
-
Mensagens de alerta e de esta-
do das funções ou
- Computador de bordo ou
-
Informações de navegação do
GPS ou
- Menus (com WIP Com 3D).

48
O
C

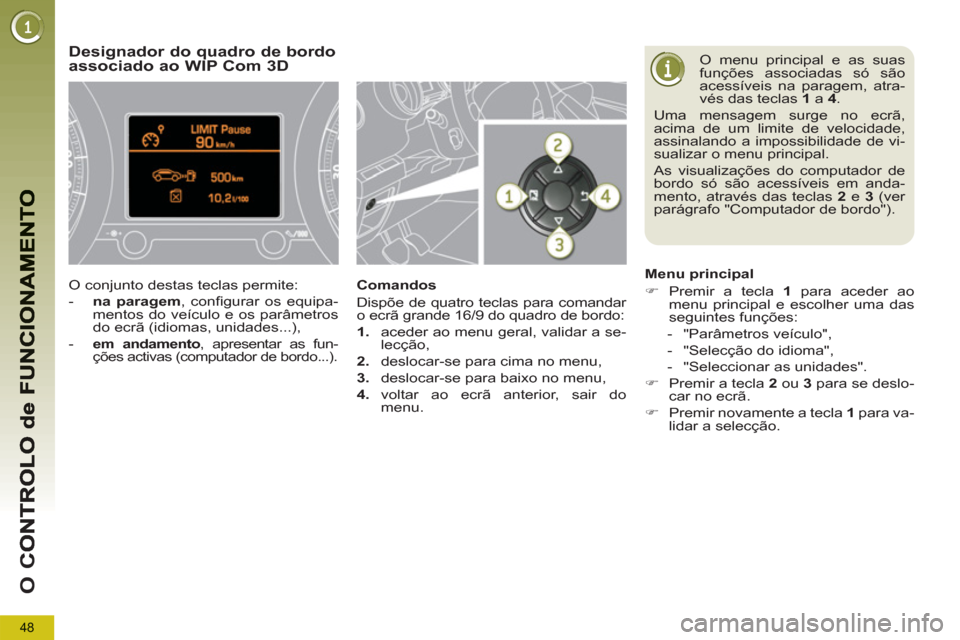

O menu principal e as suas
funções associadas só são
acessíveis na paragem, atra-
vés das teclas 1
a 4
.
Uma mensagem surge no ecrã,
acima de um limite de velocidade,
assinalando a impossibilidade de vi-
sualizar o menu principal.
As visualizações do computador de
bordo só são acessíveis em anda-
mento, através das teclas 2
e 3
(ver
parágrafo "Computador de bordo").

Menu principal


)
Premir a tecla 1
para aceder ao
menu principal e escolher uma das
seguintes funções:


- "Parâmetros veículo",

- "Selecção do idioma",

- "Seleccionar as unidades".

)
Premir a tecla 2
ou 3
para se deslo-
car no ecrã.

)
Premir novamente a tecla 1
para va-
lidar a selecção.
Designador do quadro de bordoassociado ao WIP Com 3D

O conjunto destas teclas permite:


- na paragem
, confi gurar os equipa-
mentos do veículo e os parâmetros
do ecrã (idiomas, unidades...),

-

em andamento
, apresentar as fun-
ções activas (computador de bordo...).


Comandos
Dispõe de quatro teclas para comandar
o ecrã grande 16/9 do quadro de bordo:


1.
aceder ao menu geral, validar a se-
lecção,

2.
deslocar-se para cima no menu,

3.
deslocar-se para baixo no menu,

4.
voltar ao ecrã anterior, sair do
menu.

49
O
C

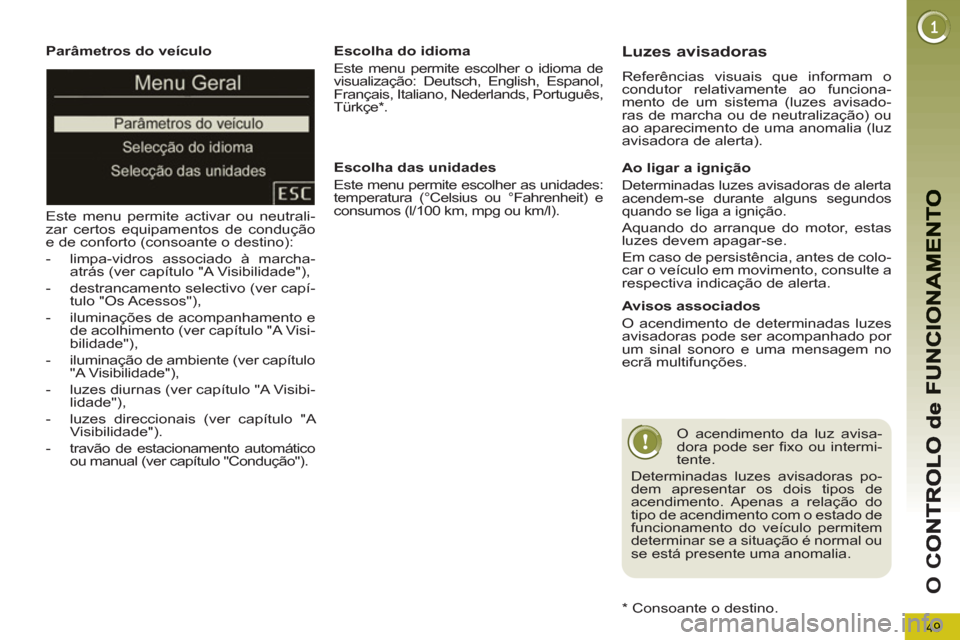

Parâmetros do veículo
Este menu permite activar ou neutrali-
zar certos equipamentos de condução
e de conforto (consoante o destino):


- limpa-vidros associado à marcha-
atrás (ver capítulo "A Visibilidade"),

- destrancamento selectivo (ver capí-
tulo "Os Acessos"),

- iluminações de acompanhamento e
de acolhimento (ver capítulo "A Visi-
bilidade"),

- iluminação de ambiente (ver capítulo
"A Visibilidade"),

- luzes diurnas (ver capítulo "A Visibi-
lidade"),

- luzes direccionais (ver capítulo "A
Visibilidade").

-
travão de estacionamento automático
ou manual (ver capítulo "Condução").



Escolha das unidades
Este menu permite escolher as unidades:
temperatura (°Celsius ou °Fahrenheit) e
consumos (l/100 km, mpg ou km/l).

Escolha do idioma
Este menu permite escolher o idioma de
visualização: Deutsch, English, Espanol,
Français, Italiano, Nederlands, Português,
Türkçe * .

*
Consoante o destino.
Luzes avisadoras

Referências visuais que informam o
condutor relativamente ao funciona-
mento de um sistema (luzes avisado-
ras de marcha ou de neutralização) ou
ao aparecimento de uma anomalia (luz
avisadora de alerta).

Ao ligar a ignição

Determinadas luzes avisadoras de alerta
acendem-se durante alguns segundos
quando se liga a ignição.
Aquando do arranque do motor, estas
luzes devem apagar-se.
Em caso de persistência, antes de colo-
car o veículo em movimento, consulte a
respectiva indicação de alerta.

Avisos associados
O acendimento de determinadas luzes
avisadoras pode ser acompanhado por
um sinal sonoro e uma mensagem no
ecrã multifunções.
O acendimento da luz avisa-
dora pode ser fi xo ou intermi-
tente.
Determinadas luzes avisadoras po-
dem apresentar os dois tipos de
acendimento. Apenas a relação do
tipo de acendimento com o estado de
funcionamento do veículo permitem
determinar se a situação é normal ou
se está presente uma anomalia.

50
O
C

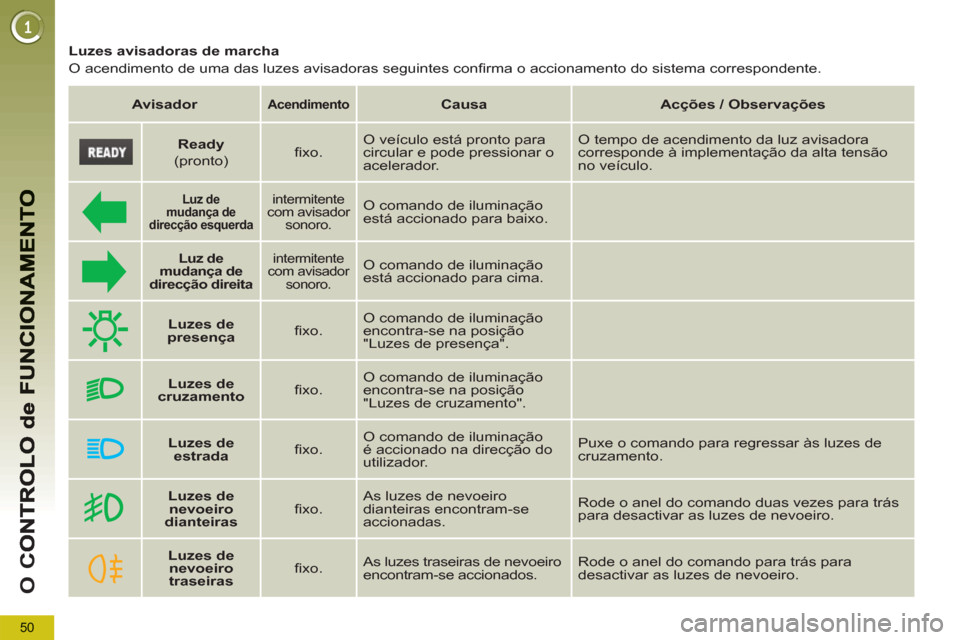

Luzes avisadoras de marcha
O acendimento de uma das luzes avisadoras seguintes confi rma o accionamento do sistema correspondente.



Avisador





Acendimento




Causa



Acções / Observações








Luz de
mudança de
direcção esquerda



intermitente
com avisador
sonoro.
O comando de iluminação
está accionado para baixo.






Luz de
mudança de
direcção direita



intermitente
com avisador
sonoro.
O comando de iluminação
está accionado para cima.




Luzes de
presença


fi xo. O comando de iluminação
encontra-se na posição
"Luzes de presença".




Luzes de
cruzamento


fi xo. O comando de iluminação
encontra-se na posição
"Luzes de cruzamento".




Luzes de
estrada


fi xo. O comando de iluminação
é accionado na direcção do
utilizador. Puxe o comando para regressar às luzes de
cruzamento.
Ready

(pronto) fi xo. O veículo está pronto para
circular e pode pressionar o
acelerador. O tempo de acendimento da luz avisadora
corresponde à implementação da alta tensão
no veículo.




Luzes de
nevoeiro

dianteiras


fi xo. As luzes de nevoeiro
dianteiras encontram-se
accionadas. Rode o anel do comando duas vezes para trás
para desactivar as luzes de nevoeiro.




Luzes de
nevoeiro
traseiras


fi xo. As luzes traseiras de nevoeiro
encontram-se accionados. Rode o anel do comando para trás para
desactivar as luzes de nevoeiro.

51
O
C

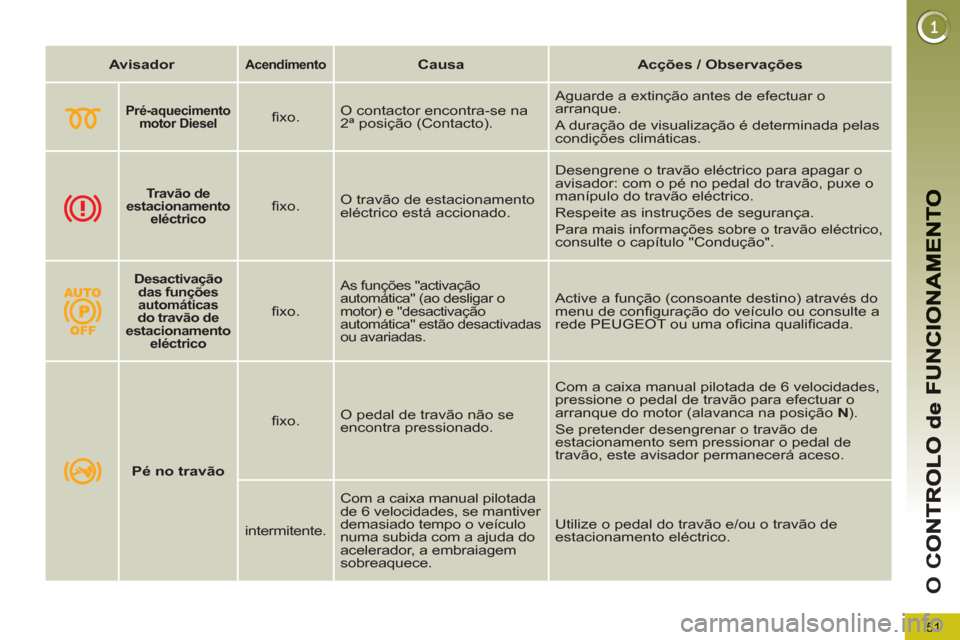

Avisador




Acendimento




Causa



Acções / Observações








Pré-aquecimento
motor Diesel


fi xo. O contactor encontra-se na
2ª posição (Contacto). Aguarde a extinção antes de efectuar o
arranque.
A duração de visualização é determinada pelas
condições climáticas.




Travão de
estacionamento
eléctrico


fi xo. O travão de estacionamento
eléctrico está accionado. Desengrene o travão eléctrico para apagar o
avisador: com o pé no pedal do travão, puxe o
manípulo do travão eléctrico.
Respeite as instruções de segurança.
Para mais informações sobre o travão eléctrico,
consulte o capítulo "Condução".




Desactivação
das funções
automáticas
do travão de
estacionamento
eléctrico



fi xo.

As funções "activação
automática" (ao desligar o
motor) e "desactivação
automática" estão desactivadas
ou avariadas. Active a função (consoante destino) através do
menu de confi guração do veículo ou consulte a
rede PEUGEOT ou uma ofi cina qualifi cada.




Pé no travão


fi xo. O pedal de travão não se
encontra pressionado. Com a caixa manual pilotada de 6 velocidades,
pressione o pedal de travão para efectuar o
arranque do motor (alavanca na posição N
).
Se pretender desengrenar o travão de
estacionamento sem pressionar o pedal de
travão, este avisador permanecerá aceso.

intermitente. Com a caixa manual pilotada
de 6 velocidades, se mantiver
demasiado tempo o veículo
numa subida com a ajuda do
acelerador, a embraiagem
sobreaquece. Utilize o pedal do travão e/ou o travão de
estacionamento eléctrico.

52
O
C

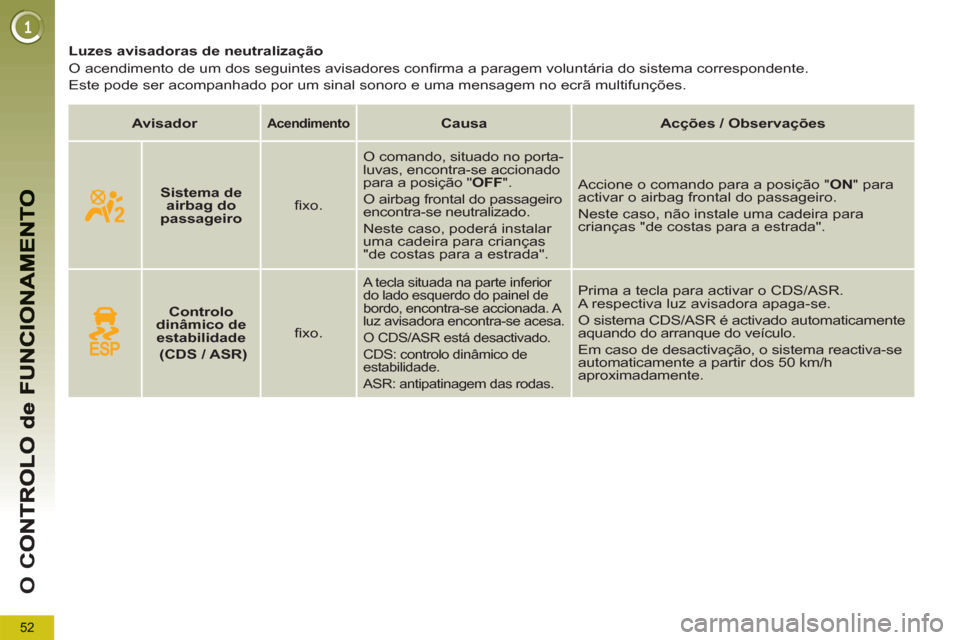

Luzes avisadoras de neutralização
O acendimento de um dos seguintes avisadores confi rma a paragem voluntária do sistema correspondente.
Este pode ser acompanhado por um sinal sonoro e uma mensagem no ecrã multifunções.



Avisador





Acendimento




Causa



Acções / Observações






Sistema de
airbag do
passageiro


fi xo. O comando, situado no porta-
luvas, encontra-se accionado
para a posição " OFF
".
O airbag frontal do passageiro
encontra-se neutralizado.
Neste caso, poderá instalar
uma cadeira para crianças
"de costas para a estrada". Accione o comando para a posição " ON
" para
activar o airbag frontal do passageiro.
Neste caso, não instale uma cadeira para
crianças "de costas para a estrada".



Controlo
dinâmico de
estabilidade
(CDS / ASR )
fi xo.

A tecla situada na parte inferior
do lado esquerdo do painel de
bordo, encontra-se accionada. A
luz avisadora encontra-se acesa.
O CDS/ASR está desactivado.
CDS: controlo dinâmico de
estabilidade.
ASR: antipatinagem das rodas.
Prima a tecla para activar o CDS/ASR.
A respectiva luz avisadora apaga-se.
O sistema CDS/ASR é activado automaticamente
aquando do arranque do veículo.
Em caso de desactivação, o sistema reactiva-se
automaticamente a partir dos 50 km/h
aproximadamente.

53
O
C

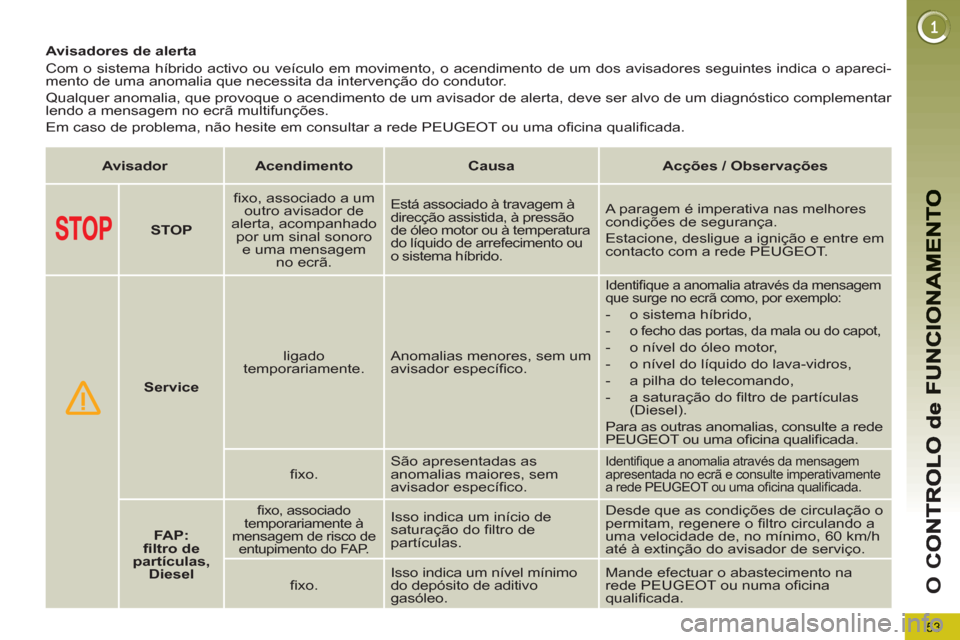

Avisadores de alerta
Com o sistema híbrido activo ou veículo em movimento, o acendimento de um dos avisadores seguintes indica o apareci-
mento de uma anomalia que necessita da intervenção do condutor.
Qualquer anomalia, que provoque o acendimento de um avisador de alerta, deve ser alvo de um diagnóstico complementar
lendo a mensagem no ecrã multifunções.
Em caso de problema, não hesite em consultar a rede PEUGEOT ou uma ofi cina qualifi cada.



Avisador



Acendimento



Causa



Acções / Observações






STOP


fi xo, associado a um
outro avisador de
alerta, acompanhado
por um sinal sonoro
e uma mensagem
no ecrã.

Está associado à travagem à
direcção assistida, à pressão
de óleo motor ou à temperatura
do líquido de arrefecimento ou
o sistema híbrido. A paragem é imperativa nas melhores
condições de segurança.
Estacione, desligue a ignição e entre em
contacto com a rede PEUGEOT.




Service


ligado
temporariamente. Anomalias menores, sem um
avisador específi co.

Identifi que a anomalia através da mensagem
que surge no ecrã como, por exemplo:


- o sistema híbrido,

-
o fecho das portas, da mala ou do capot,


- o nível do óleo motor,

- o nível do líquido do lava-vidros,

- a pilha do telecomando,

- a saturação do fi ltro de partículas
(Diesel).
Para as outras anomalias, consulte a rede
PEUGEOT ou uma ofi cina qualifi cada.

fi xo. São apresentadas as
anomalias maiores, sem
avisador específi co.

Identifi que a anomalia através da mensagem
apresentada no ecrã e consulte imperativamente
a rede PEUGEOT ou uma ofi cina qualifi cada.



FAP:
fi ltro de
partículas,
Diesel




fi xo, associado
temporariamente à
mensagem de risco de
entupimento do FAP.
Isso indica um início de
saturação do fi ltro de
partículas. Desde que as condições de circulação o
permitam, regenere o fi ltro circulando a
uma velocidade de, no mínimo, 60 km/h
até à extinção do avisador de serviço.

fi xo. Isso indica um nível mínimo
do depósito de aditivo
gasóleo. Mande efectuar o abastecimento na
rede PEUGEOT ou numa ofi cina
qualifi cada.

54
O
C

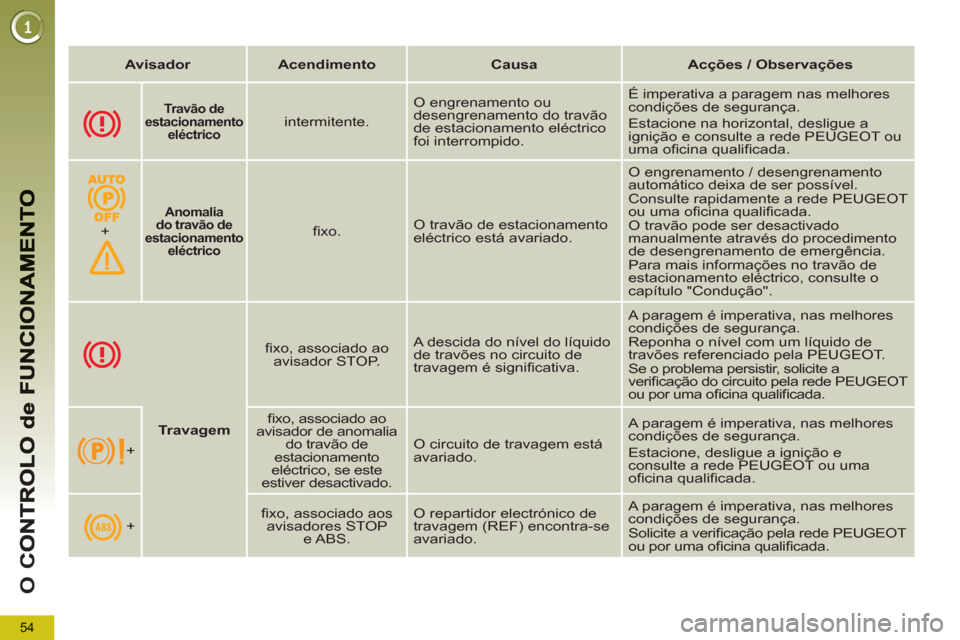

Avisador



Acendimento



Causa



Acções / Observações







Travagem


fi xo, associado ao
avisador STOP. A descida do nível do líquido
de travões no circuito de
travagem é signifi cativa. A paragem é imperativa, nas melhores
condições de segurança.
Reponha o nível com um líquido de
travões referenciado pela PEUGEOT.
Se o problema persistir, solicite a
verifi cação do circuito pela rede PEUGEOT
ou por uma ofi cina qualifi cada.

+
fi xo, associado ao
avisador de anomalia
do travão de
estacionamento
eléctrico, se este
estiver desactivado. O circuito de travagem está
avariado. A paragem é imperativa, nas melhores
condições de segurança.
Estacione, desligue a ignição e
consulte a rede PEUGEOT ou uma
ofi cina qualifi cada.

+
fi xo, associado aos
avisadores STOP
e ABS. O repartidor electrónico de
travagem (REF) encontra-se
avariado. A paragem é imperativa, nas melhores
condições de segurança.
Solicite a verifi cação pela rede PEUGEOT
ou por uma ofi cina qualifi cada.





Travão
de
estacionamento

eléctrico


intermitente. O engrenamento ou
desengrenamento do travão
de estacionamento eléctrico
foi interrompido. É imperativa a paragem nas melhores
condições de segurança.
Estacione na horizontal, desligue a
ignição e consulte a rede PEUGEOT ou
uma ofi cina qualifi cada.

+



Anomalia
do
travão
de
estacionamento

eléctrico



fi xo. O travão de estacionamento
eléctrico está avariado. O engrenamento / desengrenamento
automático deixa de ser possível.
Consulte rapidamente a rede PEUGEOT
ou uma ofi cina qualifi cada.
O travão pode ser desactivado
manualmente através do procedimento
de desengrenamento de emergência.
Para mais informações no travão de
estacionamento eléctrico, consulte o
capítulo "Condução".
