2012 Peugeot 3008 Hybrid 4 Manual do proprietário (in Portuguese)

SI
S
31
SELECTOR DE MODO HYBRID4

O selector proporciona a possibilidade
do utilizador escolher entre quatro mo-
dos de motricidade do veículo.
Rode o botão para a direita ou para a
esquerda, o modo seleccionado é sina-
lizado pelo acendimento da luz avisa-
dora correspondente.

Modo ZEV
, para forçar a circulação
com o sistema eléctrico.
Modo Sport
, para tirar partido dos de-
sempenhos máximos do veículo.

Modo 4WD
, para forçar a motricidade
4x4.

Modo AUTO
, para uma utilização nor-
mal e um consumo optimizado.

SI
S
32
Modo ZEV * (completamente eléctrico)


O funcionamento zero emissões do ve-
ículo é garantido a 100 % através da
propulsão eléctrica.
Este modo permite forçar uma circula-
ção silenciosa
a velocidade moderada.

*
ZEV: Zero Emission Vehicle. No modo ZEV:


- O comando de acelerador é pro-
gressivo.

- A autonomia e a capacidade de
aceleração são limitadas. A veloci-
dade máxima possível é de cerca
de 60 km/h.

-
Em caso de solicitação muito forte ou de
necessidade prioritária que exige o arran-
que do motor Diesel, o sistema passa au-
tomaticamente para o modo AUTO.



É possível activar quando
as condições necessárias
estiverem presentes, no-
meadamente, se o estado
de carga da bateria de alta tensão for
sufi ciente (4 barras, no mínimo).

Se as condições não per-
mitirem este modo, aparece
no ecrã a mensagem "Modo
eléctrico actualmente indis-
ponível". A luz avisadora ZEV
apaga-se após alguns segundos de in-
termitência e a luz avisadora do selec-
tor acende-se em AUTO.
Modo Auto

Gera automaticamente o funcionamen-
to dos motores Diesel e eléctrico em
função dos parâmetros inerentes ao ve-
ículo, das condições de circulação e do
modo de condução para optimizar o
consumo de combustível do veículo
.
Este modo irá activar, em particular,
uma circulação eléctrica "zero emis-
sões"
quando as condições forem re-
queridas.
No modo auto, o motor eléctrico
:


- pode garantir apenas a mobilidade
do veículo até cerca de 60 km/h em
circulação eléctrica "zero emissões",
em função do estado de carga da
bateria, se as condições próprias
do veículo forem requeridas e se as
necessidades de aceleração forem
moderadas,

- auxilia o motor Diesel
aquando
dos arranques e das passagens
de velocidades, aquando das ace-
lerações e em caso de motricidade
insufi ciente do eixo dianteiro (inter-
vém automaticamente nas 4 rodas
motrizes
),

- deixa de estar activo acima dos
120 km/h.


Este modo padrão a privile-
giar
é automaticamente
acti-
vado aquando do arranque do
sistema híbrido.
Para mais informações sobre
o "Arranque automático do
motor Diesel ou NÃO acesso
ao modo ZEV", consulte a ru-
brica correspondente.

SI
S
33

Modo Sport (Diesel e eléctrico)

Modo 4WD ** (Diesel e eléctrico)


Este modo permite uma condução mais
dinâmica, que resulta num aumento do
desempenho
.
As acelerações e as recuperações do
veículo são máximas ao utilizar toda a
capacidade do motor eléctrico, em au-
xílio ao motor Diesel.
Este modo tem em conta a progres-
sividade do acelerador, a gestão da
caixa de velocidades pilotada e a com-
plementaridade de potência do motor
eléctrico.
No modo Sport:


- O auxílio do motor eléctrico está
disponível até aos 120 km/h.


Este modo permite um aumento de
motricidade

*** a baixa velocidade,
accionando continuamente as 4 rodas
do veículo: o motor Diesel (tracção) e
o motor eléctrico (propulsão) funcionam
simultânea e permanentemente.
O seu acoplamento é gerado electroni-
camente para optimizar a motricidade
em fraca aderência.
No modo 4WD:


- A alimentação do motor eléctrico
traseiro é garantida, se necessário,
por alternador-motor de arranque
do motor dianteiro. O motor Diesel
funciona permanentemente.

- A contribuição de motricidade do
motor eléctrico está disponível até
aos 120 km/h.

Este modo deve ser privilegiado
em estradas com neve e terre-
nos difíceis (lama, areia, etc.).
Neste modo, em condições graves
e se o ambiente o permite, é reco-
mendável acelerar a fundo para as-
segurar a descolagem e evitar que
o veículo fi que atolado na lama ou
areia.




**
4WD: 4 Wheel Drive: 4 rodas motrizes.

***
este modo será mais efi caz se es-
tiver associado a um conjunto de
pneus adaptados ao terreno (nome-
adamente, pneus de Inverno).

SI
S
34

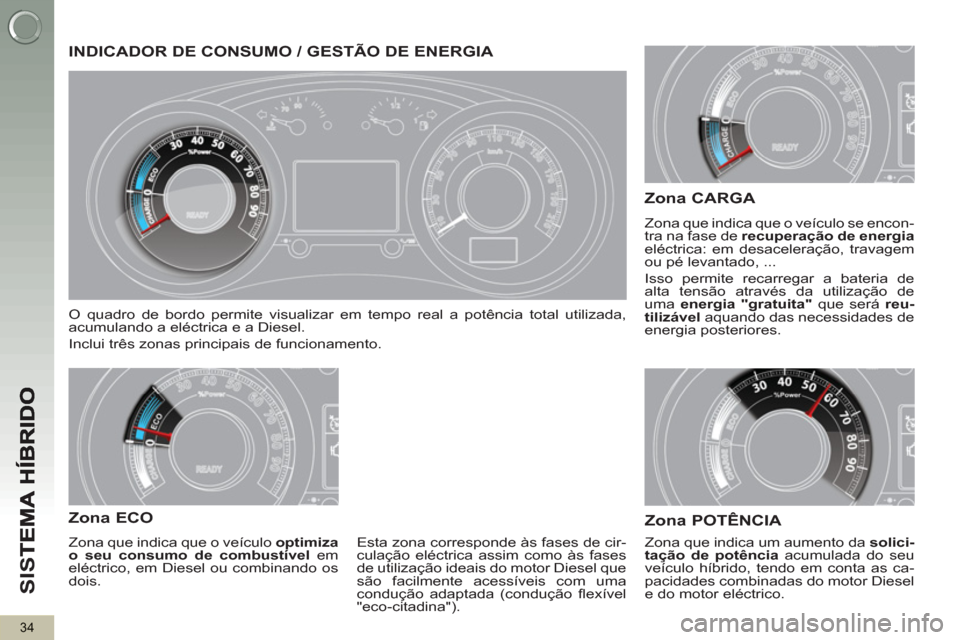

INDICADOR DE CONSUMO / GESTÃO DE ENERGIA
O quadro de bordo permite visualizar em tempo real a potência total utilizada,
acumulando a eléctrica e a Diesel.
Inclui três zonas principais de funcionamento.


Zona ECO

Zona POTÊNCIA
Zona CARG
A

Zona que indica que o veículo se encon-
tra na fase de recuperação de energia

eléctrica: em desaceleração, travagem
ou pé levantado, ...
Isso permite recarregar a bateria de
alta tensão através da utilização de
uma energia "gratuita"
que será reu-
tilizável
aquando das necessidades de
energia posteriores.
Esta zona corresponde às fases de cir-
culação eléctrica assim como às fases
de utilização ideais do motor Diesel que
são facilmente acessíveis com uma
condução adaptada (condução fl exível
"eco-citadina"). Zona que indica que o veículo optimiza
o seu consumo de combustível
em
eléctrico, em Diesel ou combinando os
dois. Zona que indica um aumento da solici-
tação de potência
acumulada do seu
veículo híbrido, tendo em conta as ca-
pacidades combinadas do motor Diesel
e do motor eléctrico.

SI
S
35

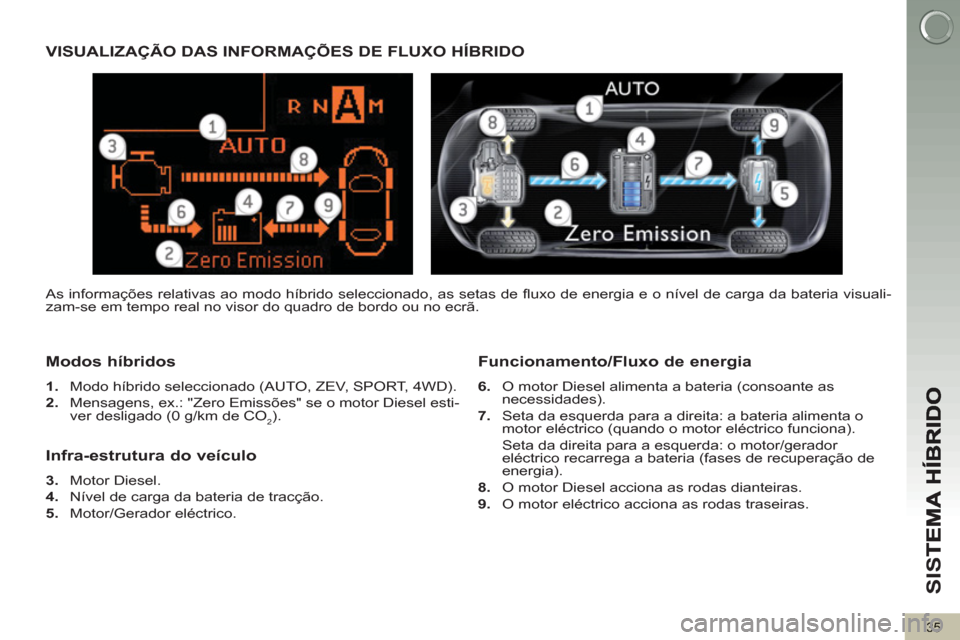

VISUALIZAÇÃO DAS INFORMAÇÕES DE FLUXO HÍBRIDO
Modos híbridos

1.
Modo híbrido seleccionado (AUTO, ZEV, SPORT, 4WD).

2.
Mensagens, ex.: "Zero Emissões" se o motor Diesel esti-
ver desligado (0 g/km de CO
2).


Funcionamento/Fluxo de energia


6.
O motor Diesel alimenta a bateria (consoante as
necessidades).

7.
Seta da esquerda para a direita: a bateria alimenta o
motor eléctrico (quando o motor eléctrico funciona).
Seta da direita para a esquerda: o motor/gerador
eléctrico recarrega a bateria (fases de recuperação de
energia).

8.
O motor Diesel acciona as rodas dianteiras.

9.
O motor eléctrico acciona as rodas traseiras.
Infra-estrutura do veículo


3.
Motor Diesel.

4.
Nível de carga da bateria de tracção.

5.
Motor/Gerador eléctrico. As informações relativas ao modo híbrido seleccionado, as setas de fl uxo de energia e o nível de carga da bateria visuali-
zam-se em tempo real no visor do quadro de bordo ou no ecrã.

SI
S
36

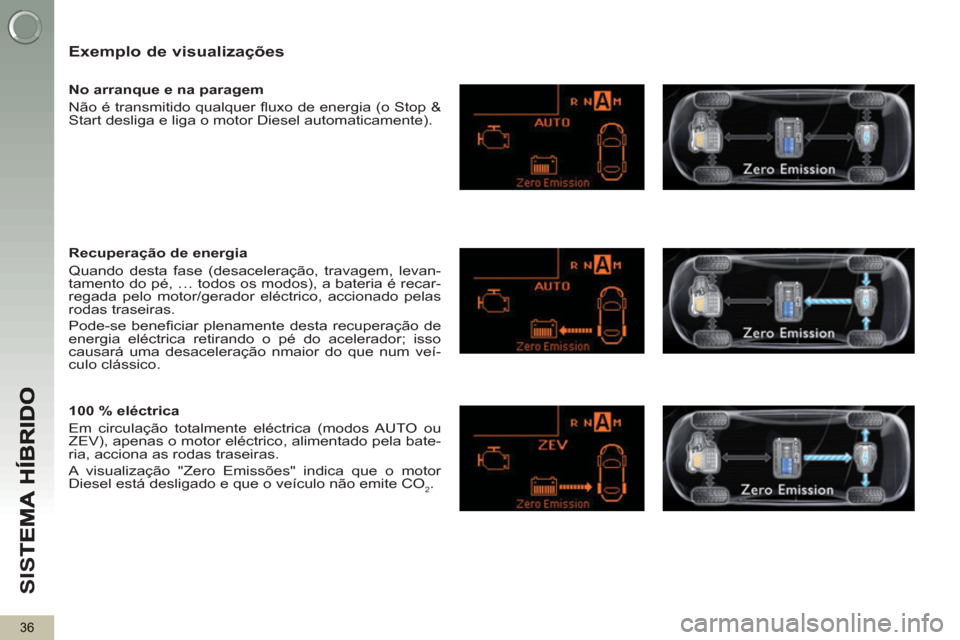

Exemplo de visualizações


No arranque e na paragem
Não é transmitido qualquer fl uxo de energia (o Stop &
Start desliga e liga o motor Diesel automaticamente).

Recuperação de energia
Quando desta fase (desaceleração, travagem, levan-
tamento do pé, … todos os modos), a bateria é recar-
regada pelo motor/gerador eléctrico, accionado pelas
rodas traseiras.
Pode-se benefi ciar plenamente desta recuperação de
energia eléctrica retirando o pé do acelerador; isso
causará uma desaceleração nmaior do que num veí-
culo clássico.

100 % eléctrica
Em circulação totalmente eléctrica (modos AUTO ou
ZEV), apenas o motor eléctrico, alimentado pela bate-
ria, acciona as rodas traseiras.
A visualização "Zero Emissões" indica que o motor
Diesel está desligado e que o veículo não emite CO
2.

SI
S
37

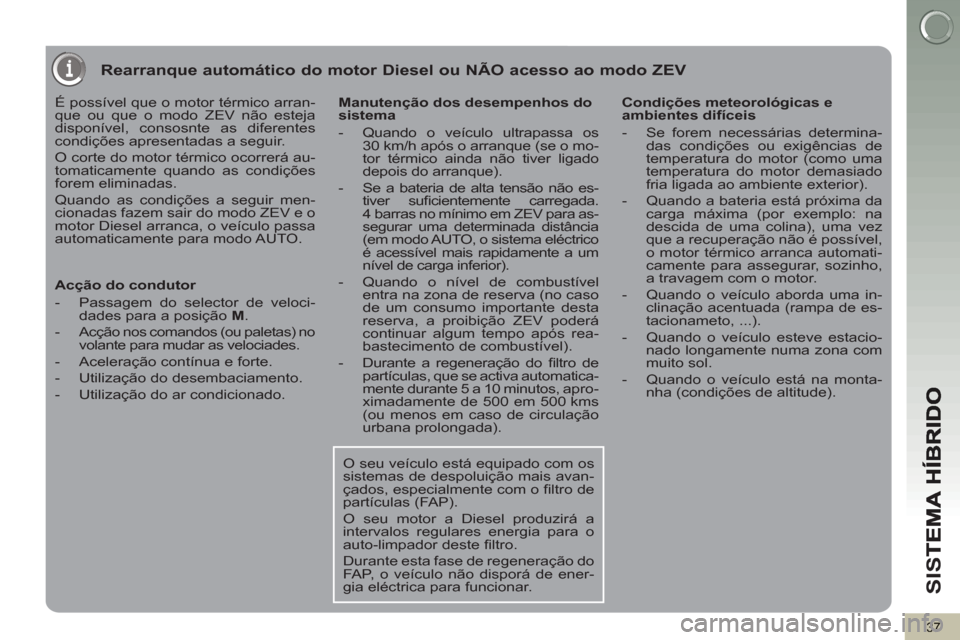

Rearranque automático do motor Diesel ou NÃO acesso ao modo ZEV

É possível que o motor térmico arran-
que ou que o modo ZEV não esteja
disponível, consosnte as diferentes
condições apresentadas a seguir.
O corte do motor térmico ocorrerá au-
tomaticamente quando as condições
forem eliminadas.
Quando as condições a seguir men-
cionadas fazem sair do modo ZEV e o
motor Diesel arranca, o veículo passa
automaticamente para modo AUTO.

Acção do condutor


- Passagem do selector de veloci-
dades para a posição M
.

- Acção nos comandos (ou paletas) no
volante para mudar as velociades.

- Aceleração contínua e forte.

- Utilização do desembaciamento.

- Utilização do ar condicionado.

Manutenção dos desempenhos do
sistema


- Quando o veículo ultrapassa os
30 km/h após o arranque (se o mo-
tor térmico ainda não tiver ligado
depois do arranque).

- Se a bateria de alta tensão não es-
tiver sufi cientemente carregada.
4 barras no mínimo em ZEV para as-
segurar uma determinada distância
(em modo AUTO, o sistema eléctrico
é acessível mais rapidamente a um
nível de carga inferior).

- Quando o nível de combustível
entra na zona de reserva (no caso
de um consumo importante desta
reserva, a proibição ZEV poderá
continuar algum tempo após rea-
bastecimento de combustível).

- Durante a regeneração do fi ltro de
partículas, que se activa automatica-
mente durante 5 a 10 minutos, apro-
ximadamente de 500 em 500 kms
(ou menos em caso de circulação
urbana prolongada).

Condições meteorológicas e
ambientes difíceis


- Se forem necessárias determina-
das condições ou exigências de
temperatura do motor (como uma
temperatura do motor demasiado
fria ligada ao ambiente exterior).

- Quando a bateria está próxima da
carga máxima (por exemplo: na
descida de uma colina), uma vez
que a recuperação não é possível,
o motor térmico arranca automati-
camente para assegurar, sozinho,
a travagem com o motor.

- Quando o veículo aborda uma in-
clinação acentuada (rampa de es-
tacionameto, ...).

- Quando o veículo esteve estacio-
nado longamente numa zona com
muito sol.

- Quando o veículo está na monta-
nha (condições de altitude).



O seu veículo está equipado com os
sistemas de despoluição mais avan-
çados, especialmente com o fi ltro de
partículas (FAP).
O seu motor a Diesel produzirá a
intervalos regulares energia para o
auto-limpador deste fi ltro.
Durante esta fase de regeneração do
FAP, o veículo não disporá de ener-
gia eléctrica para funcionar.

SI
S
38

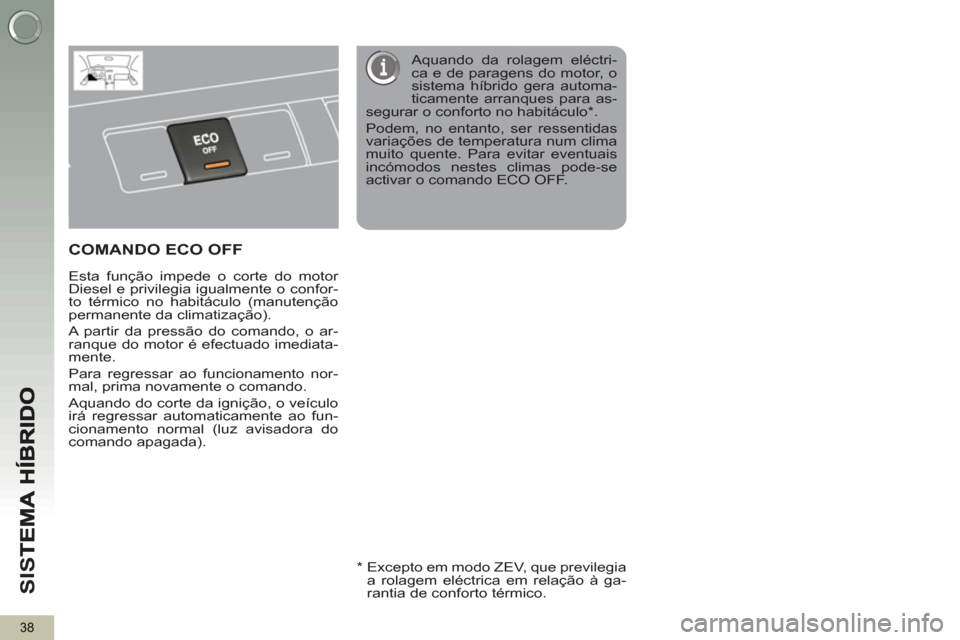

COMANDO ECO OFF


Esta função impede o corte do motor
Diesel e privilegia igualmente o confor-
to térmico no habitáculo (manutenção
permanente da climatização).
A partir da pressão do comando, o ar-
ranque do motor é efectuado imediata-
mente.
Para regressar ao funcionamento nor-
mal, prima novamente o comando.
Aquando do corte da ignição, o veículo
irá regressar automaticamente ao fun-
cionamento normal (luz avisadora do
comando apagada).
Aquando da rolagem eléctri-
ca e de paragens do motor, o
sistema híbrido gera automa-
ticamente arranques para as-
segurar o conforto no habitáculo * .
Podem, no entanto, ser ressentidas
variações de temperatura num clima
muito quente. Para evitar eventuais
incómodos nestes climas pode-se
activar o comando ECO OFF.




*
Excepto em modo ZEV, que previlegia
a rolagem eléctrica em relação à ga-
rantia de conforto térmico.
