2012 Peugeot 3008 Hybrid 4 Manual do proprietário (in Portuguese)

CO
143

O travão de estacionamento eléctrico
conjuga dois modos de funcionamento.




TRAVÃO DE ESTACIONAMENTO ELÉCTRICO


A desactivação é aconselhada
em caso de muito frio (gelo) e
em caso de reboque. (desem-
panagem...). Consulte o ponto
"Desaperto manual".

Programação do modo
Consoante o destino do veículo, a ac-
tivação automática ao desligar o motor
e desactivação automática ao colocar o
veículo em movimento podem ser de-
sactivadas.

Se este avisador se acender
no quadro de bordo, o modo
automático está desactivado.

A activação/desactivação
desta função é possível pas-
sando pela rede PEUGEOT.
O aperto e o desaperto do travão de estaciona-
mento fazem-se manualmente. No momento
da abertura da porta do condutor, é ouvido um
sinal sonoro e é apresentada uma mensagem
se o travão não estiver accionado.

Não coloque nenhum objecto
(maço de cigarros, telefone, ...)
atrás do manípulo de comando
do travão eléctrico.

Aperto / desaperto automático
O aperto é automático ao parar o mo-
tor; o desaperto é automático ao arran-
car do veículo (activados por defeito).

Aperto / desaperto manual
O aperto / desaperto manual do travão
de estacionamento é possível puxando
o manípulo de comando A.






Etiqueta no painel da porta

Antes de sair do veículo, verifi que
bem se o avisador do travão de
estacionamento está aceso de
forma fi xa no quadro de bordo.

CO
144
Com o veículo parado, para aplicar o
travão de estacionamento, puxe
o ma-
nípulo A
.
O aperto do travão de estacionamento
é assinalado:


- pelo acendimento do avisa-
dor de travagem e do avisa-
dor P
no manípulo A
.
Ao abrir a porta do condutor, com o sis-
tema hibrido activo, são accionados um
sinal sonoro e uma mensagem se o tra-
vão de estacionamento não se encon-
trar apertado.
Desaperto manual
Com a ignição ligada ou com o sistema
híbrido activo, para desapertar o travão
de estacionamento, carregar
no pedal
do travão
ou no acelerador, puxar e
depois soltar
o manípulo A
.
O desaperto completo do travão de es-
tacionamento é assinalado:


- pela extinção do avisador de
travagem e do avisador P
no
manípulo A
,
Se utilizar o manípulo A
, sem
carregar no pedal de travão, o
travão de estacionamento não
é desapertado e um avisador
acende-se no quadro de bordo.

Aperto manual
Aperto máximo

Em caso de necessidade, poderá efec-
tuar um aperto máximo
do travão de
estacionamento. Esta pode ser obtida
puxando continuamente
o manípulo A
,
até que seja visualizada uma mensagem
de travão de estacionamento activado
acompanha por um sinal sonoro.

Em caso de reboque, de veí-
culo carregado ou de estacio-
namento numa zona com uma
forte inclinação, realize uma activa-
ção máxima e depois vire as rodas
para o passeio e engrene uma velo-
cidade depois de estacionar.
Após um aperto máximo, o tempo de
desaperto é mais longo.



Antes de sair do veículo, ve-
rifi que bem se o avisador do
travão de estacionamento se
encontra aceso de forma fi xa
no quadro de bordo.

O aperto máximo é indispensável:



- num veículo com um reboque atre-
lado, quando as funções automá-
ticas estão activadas e necessita
efectuar um aperto manual,

- quando as condições de inclinação
forem susceptíveis de variar durante
o estacionamento (exemplos: trans-
porte num barco, camião, reboque).

- pela visualização de uma
mensagem de travão de es-
tacionamento accionado.
- e pela visualização de uma
mensagem de travão de es-
tacionamento desactivado.

145
Aperto automático,
sistema híbrido desligado
Com o veículo parado, o travão de es-
tacionamento aperta automaticamen-
te ao desligar o sistema híbrido.



- pelo acendimento do avisa-
dor de travagem e do avisa-
dor P
no manípulo A
,


Desaperto automático

O travão de estacionamento desaper-
ta automática e progressivamente
quando o veículo é colocado em mo-
vimento:



)
Coloque a alavanca de velocidades
na posição A
, M
ou R
depois carre-
gue no pedal do acelerador.


Antes de sair do veículo, verifi que
bem se o avisador de travão de es-
tacionamento se encontra aceso
de forma fi xa no quadro de bordo.
Não deixe uma criança sozinha no interior
do veículo, com a ignição ligada, uma vez
que esta poderá desapertar o travão de
estacionamento.


- pela extinção do avisador de
travagem e do avisador P
no
manípulo A
,
Um ruído de funcionamento confi rma o
aperto/desaperto do travão de estacio-
namento eléctrico. O desaperto completo do travão de es-
tacionamento é assinalado:
Para imobilizar o veículo,
sistema híbrido activo
Com o sistema híbrido activo e o veícu-
lo parado, é indispensável apertar o tra-
vão de estacionamento manualmente,
puxando
o manípulo A
, para imobilizar
o veículo.
O aperto do travão de estacionamento
é assinalado:


- pelo acendimento do avisa-
dor de travagem e do avisa-
dor P
no manípulo A
,
Ao abrir a porta do condutor, são ac-
cionados um sinal sonoro e uma men-
sagem, se o travão de estacionamento
não se encontrar apertado.


Antes de sair do veículo, ve-
rifi que bem se o avisador do
travão de estacionamento
está aceso de forma fi xa no
quadro de bordo.


Com o veículo parado e o siste-
ma híbrido activo, não acelere
desnecessariamente, uma vez
que corre o risco de desapertar
o travão de estacionamento.
O aperto do travão de estacionamento
é assinalado:

- pela visualização de uma
mensagem de travão de es-
tacionamento activado.
Em caso de reboque, de veículo car-
regado ou de estacionamento num
declive acentuado, vire as rodas para
o passeio e engrene uma velocidade
quando estacionar.

- pela visualização de uma
mensagem de travão de es-
tacionamento desactivado.
- pela visualização de uma
mensagem de travão de es-
tacionamento activado.

CO
146
Situações particulares TRAVAGEM DE EMERGÊNCIA

Em caso de avaria de travagem pelo
pedal do travão ou numa situação ex-
cepcional (exemplo: doença do con-
dutor, em condução acompanhada...),
puxar, de forma contínua, o manípu-
lo A permite parar o veículo.
O controlo dinâmico de estabilidade
(CDS) garante a estabilidade aquando
da travagem de emergência.
Em caso de avaria da travagem de
emergência, uma das seguintes men-
sagens é apresentada:


- "Defeito travão de estacionamento".

- "Comando do travão de estaciona-
mento". Em determinadas situações (arranque
do sistema híbrido, etc.), o travão de
estacionamento pode ajustar sozinho
o seu nível de esforço. Este é um fun-
cionamento normal.
Para deslocar o seu veículo alguns
centímetros sem ligar o motor, com a
ignição ligada, carregue no pedal de
travão e desengrene o travão de esta-
cionamento, puxando
e, em seguida,
soltando o
manípulo A
. O desaperto
completo do travão de estacionamen-
to é assinalado pela extinção do avi-
sador no manípulo A
do avisador no
quadro de bordo e pela visualização
de uma mensagem de travão de esta-
cionamento desactivado.
Em caso de problema de funciona-
mento do travão de estacionamento
na posição apertada
ou de uma ava-
ria da bateria, é sempre possível efec-
tuar um desaperto de emergência.
Em caso de avaria do sistema
CDS (assinalada pelo acendi-
mento deste avisador), a es-
tabilidade da travagem não é
garantida.

A travagem de emergência
deverá ser utilizada apenas
em situações excepcionais.
Neste caso, a estabilidade deverá ser
assegurada pelo condutor, repetindo
sucessivamente a acção de "puxar-sol-
tar" o manípulo A
.

CO
147
Desaperto de emergência

Por motivos de segurança,
consulte imperativa e rapida-
mente a rede PEUGEOT para
substituir o opérculo.
Após um desbloqueio de emergên-
cia, o suporte do veículo deixa de
ser garantido assim que o desaperto
mecânico de emergência for iniciado
e o comando mecânico não permite
um novo aperto do travão de esta-
cionamento.
Não efectue qualquer acção sobre o
manípulo A
, ou de paragem/arran-
que do sistema híbrido, quando o
comando de desaperto se encontrar
accionado.
Não coloque elementos com pó ou
húmidos junto do opérculo.


)
Imobilize o veículo (ou bloqueie-o,
com o pedal dos travões pressiona-
do) e, com o sistema híbrido activo,
engrene a posição M
ou R
do selec-
tor de velocidades.

)
Desligue o sistema híbrido mas dei-
xe o contacto ligado (posição 2). Se
a imobilização do veículo for impossí-
vel, não accione o comando e consul-
te rapidamente a rede PEUGEOT.

)
Retire os dois calços do veículo e
o comando de desbloqueio situa-
dos sob o tapete da mala (consulte
"Substituição de roda" no capítulo
"Informações práticas").

)
Calce o veículo, colocando calços
na parte dianteira e na parte traseira
de uma das rodas dianteiras.

)
Recue o banco dianteiro esquerdo
ao máximo.

)

Eleve a zona recortada previamente B

no tapete, sob o banco.

)
Furar o opérculo C
do tubo D
com o
comando de desbloqueio.

)
Coloque o comando de desbloqueio
no tubo D
.

)
Rode o comando de desaperto no
sentido dos ponteiros do relógio.
Por motivos de segurança
, é im-
perativo
que continue a operação
até ao batente. O travão de estacio-
namento é desengrenado.
)
Retire o comando de desaperto e
arrume-o, juntamente com os cal-
ços, na caixa de ferramentas.


- O funcionamento do travão de esta-
cionamento é reinicializado quando
a ignição é desligada e ligada nova-
mente. Se a reinicialização do travão
de estacionamento for impossível,
consulte a rede PEUGEOT.

- O tempo de aperto seguinte pode
ser mais longo que em funciona-
mento normal.


Banco dianteiro esquerdo recuado
ao máximo.


No caso de um problema de funciona-
mento do travão de estacionamento
eléctrico ou de avaria da bateria, um
comando mecânico de emergência per-
mite desapertar manualmente o travão
de estacionamento.

CO
148
AJUDA AO ARRANQUE EM
ZONA INCLINADA



Em subidas, com o veículo imobi-
lizado, este é mantido durante um
curto período de tempo aquando da
libertação do pedal de travão, se o
selector de velocidades estiver na
posição A ou M.



Em descidas, com o veículo imobili-
zado e marcha-atrás engrenada, este
é mantido durante um curto período
de tempo, aquando da libertação do
pedal de travão.




Não saia do veículo durante a
fase de manutenção temporá-
ria de ajuda ao arranque em
zona inclinada.
Se necessitar de sair do veículo com
o sistema híbrido activado, accione
manualmente o travão de estaciona-
mento. Depois certifi que-se de que
o avisador do travão de estaciona-
mento e o avisador P
no manípulo
(do travão eléctrico) se encontram
acesos de forma fi xa.


Anomalia de funcionamento


Quando ocorre uma anomalia no siste-
ma, os avisadores acendem-se. Con-
sulte a rede PEUGEOT ou uma ofi cina
qualifi cada.

Sistema que mantém o veículo imobi-
lizado por um curto espaço de tempo
(cerca de 2 segundos) aquando de um
arranque numa zona inclinada, o tempo
sufi ciente para passar do pedal de tra-
vão para o pedal do acelerador.
Esta função só está activa quando:


- o veículo está completamente imobi-
lizado com o pé no pedal de travão.

- em certas condições de inclinação.

- a porta do condutor se encontra fe-
chada.
A função de ajuda ao arranque em zona
inclinada não é desactivável.

CO
149
Anomalias de funcionamento
Em caso de acendimento da luz avisadora de defeito do travão de estacionamento eléctrico e de um dos avisadores apre-
sentados nestas tabelas, coloque o veículo numa situação de segurança (solo plano, velocidade engrenada) e consulte a
rede PEUGEOT ou uma ofi cina qualifi cada.


Situações



Consequências


Visualização da mensagem " Defeito
travão de estacionamento
" e dos se-
guintes avisadores:

- As funções automáticas são desactivadas.

- A ajuda ao arranque em declive está indisponível.

- O travão de estacionamento eléctrico só pode ser utilizado manualmente.
Visualização da mensagem " Defeito
de travão de estacionamento
" e dos
seguintes avisadores:

- O desengrenamento manual do travão de estacionamento eléctrico está dis-
ponível apenas através de pressão no pedal do acelerador e soltando o maní-
pulo.

- A ajuda ao arranque em declive está indisponível.

- As funções automáticas e o engrenamento manual permanecem disponíveis.
Visualização da mensagem " Defeito
travão de estacionamento
" e dos se-
guintes avisadores:

- As funções automáticas são desactivadas.

- A ajuda ao arranque em declive está indisponível.
Para engrenar o travão de estacionamento eléctrico:


)
Imobilize o veículo e desligue a ignição,

)

Puxe o manípulo durante no mínimo 5 segundos ou até ao fi m do engrenamento,

)
Ligue a ignição e verifi que o acendimento dos avisadores do travão de esta-
cionamento eléctrico.
O engrenamento é mais lento que em funcionamento normal.
Para desengrenar o travão de estacionamento eléctrico:


)
Ligar a ignição,

)

Puxe o manípulo e mantenha-o puxado durante 3 segundos e, de seguida, solte-o.
Se o avisador de travagem piscar ou se os avisadores não se acenderem com a ig-
nição ligada, estes procedimentos não funcionam. Coloque o veículo em solo plano
e mande efectuar uma verifi cação na rede PEUGEOT ou numa ofi cina qualifi cada.

e eventualmente
intermitente

CO
150

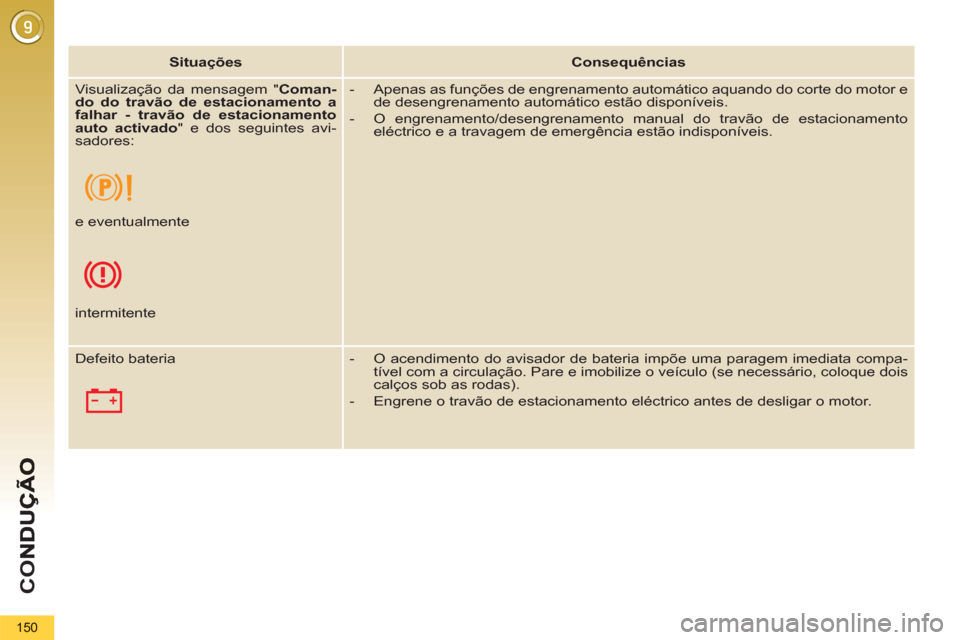

Situações



Consequências




Visualização da mensagem " Coman-
do do travão de estacionamento a
falhar - travão de estacionamento
auto activado
" e dos seguintes avi-
sadores:


- Apenas as funções de engrenamento automático aquando do corte do motor e
de desengrenamento automático estão disponíveis.

- O engrenamento/desengrenamento manual do travão de estacionamento
eléctrico e a travagem de emergência estão indisponíveis.
e eventualmente

intermitente
Defeito bateria

- O acendimento do avisador de bateria impõe uma paragem imediata compa-
tível com a circulação. Pare e imobilize o veículo (se necessário, coloque dois
calços sob as rodas).

- Engrene o travão de estacionamento eléctrico antes de desligar o motor.
