INFORMAÇÕES PRÁTICAS
183
SUBSTITUIR UM FUSÍVEL

Acesso às ferramentas

A pinça de extracção dos fusíveis está
instalada na parte traseira da tampa da
caixa de fusíveis do painel de bordo.
Para aceder:


)
Retirar totalmente a tampa.

)
Retirar a pinça.



Substituir um fusível



Bom



Mau





)
Utilizar a pinça especial para extrair
o fusível do respectivo comparti-
mento.

)
Substituir sempre o fusível avariado
por um novo com intensidade equi-
valente.

)
Ve r ifi car a correspondência entre o
número gravado na caixa, a inten-
sidade gravada na parte de baixo e
as tabelas que se seguem.

Instalação de acessórios
eléctricos
O circuito eléctrico do veícu-
lo foi concebido para funcionar com
equipamentos de série ou opcio-
nais.
Antes de instalar outros equipamen-
tos ou acessórios eléctricos no veí-
culo, consultar a rede PEUGEOT.

A PEUGEOT declina toda a
responsabilidade por custos
associados à reparação do
veículo ou avarias resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela PEUGEOT e não instalados de
acordo com as indicações, em parti-
cular quando o consumo do conjunto
de aparelhos suplementares ligados
ultrapassar os 10 miliamperes.

Antes de substituir um fusível, é neces-
sário conhecer a causa da avaria e so-
lucioná-la.


)
Retirar o fusível avariado observando
o estado do respectivo fi lamento.
Procedimento para substituir um fusível
avariado por um novo para solucionar
uma falha na função correspondente.

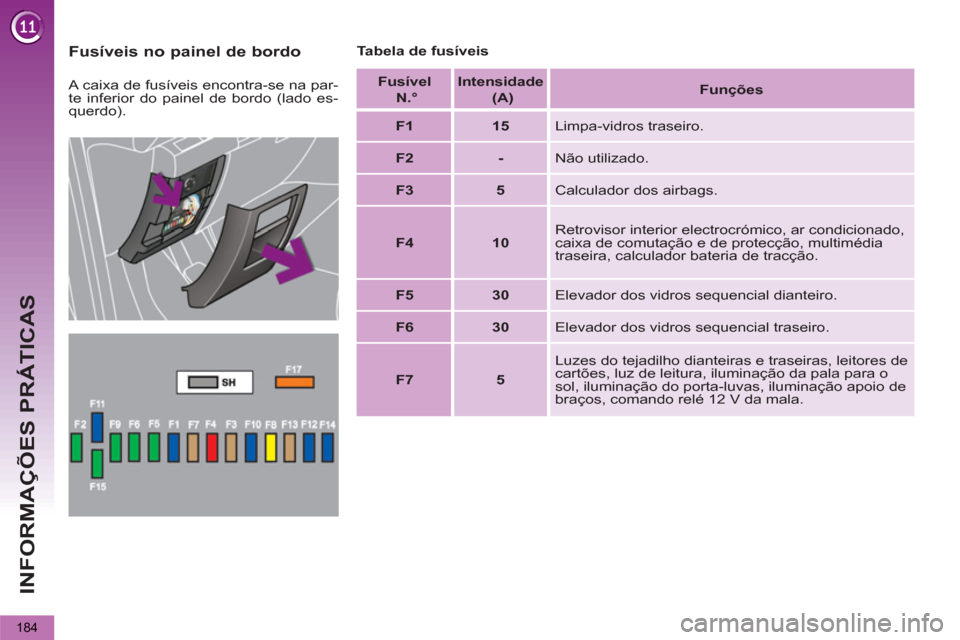

INFORMAÇÕES PRÁTICAS
184

Fusíveis no painel de bordo

Tabela de fusíveis

A caixa de fusíveis encontra-se na par-
te inferior do painel de bordo (lado es-
querdo).
Fusível
N.°


Intensidade


(A)



Funções




F1



15

Limpa-vidros traseiro.


F2



-

Não utilizado.


F3



5

Calculador dos airbags.


F4



10

Retrovisor interior electrocrómico, ar condicionado,
caixa de comutação e de protecção, multimédia
traseira, calculador bateria de tracção.


F5



30

Elevador dos vidros sequencial dianteiro.


F6



30

Elevador dos vidros sequencial traseiro.


F7



5

Luzes do tejadilho dianteiras e traseiras, leitores de
cartões, luz de leitura, iluminação da pala para o
sol, iluminação do porta-luvas, iluminação apoio de
braços, comando relé 12 V da mala.

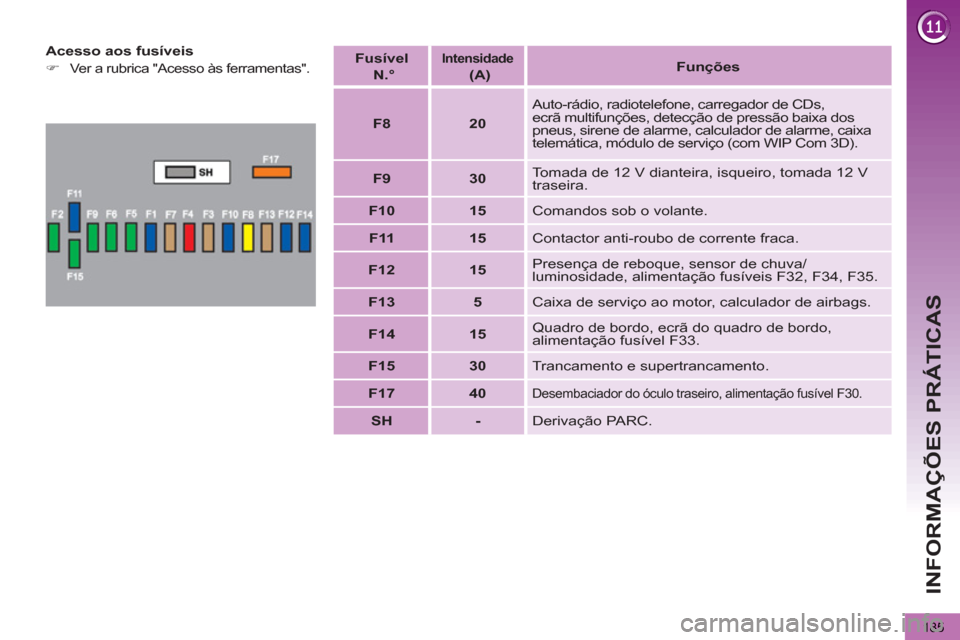

INFORMAÇÕES PRÁTICAS
185

Acesso aos fusíveis


)

Ver a rubrica "Acesso às ferramentas".

Fusível
N.°



Intensidade
(A)



Funções




F8



20

Auto-rádio, radiotelefone, carregador de CDs,
ecrã multifunções, detecção de pressão baixa dos
pneus, sirene de alarme, calculador de alarme, caixa
telemática, módulo de serviço (com WIP Com 3D).


F9



30

Tomada de 12 V dianteira, isqueiro, tomada 12 V
traseira.


F10



15

Comandos sob o volante.


F11



15

Contactor anti-roubo de corrente fraca.


F12



15

Presença de reboque, sensor de chuva/
luminosidade, alimentação fusíveis F32, F34, F35.


F13



5

Caixa de serviço ao motor, calculador de airbags.


F14



15

Quadro de bordo, ecrã do quadro de bordo,
alimentação fusível F33.


F15



30

Trancamento e supertrancamento.


F17



40



Desembaciador do óculo traseiro, alimentação fusível F30.



SH



-

Derivação PARC.

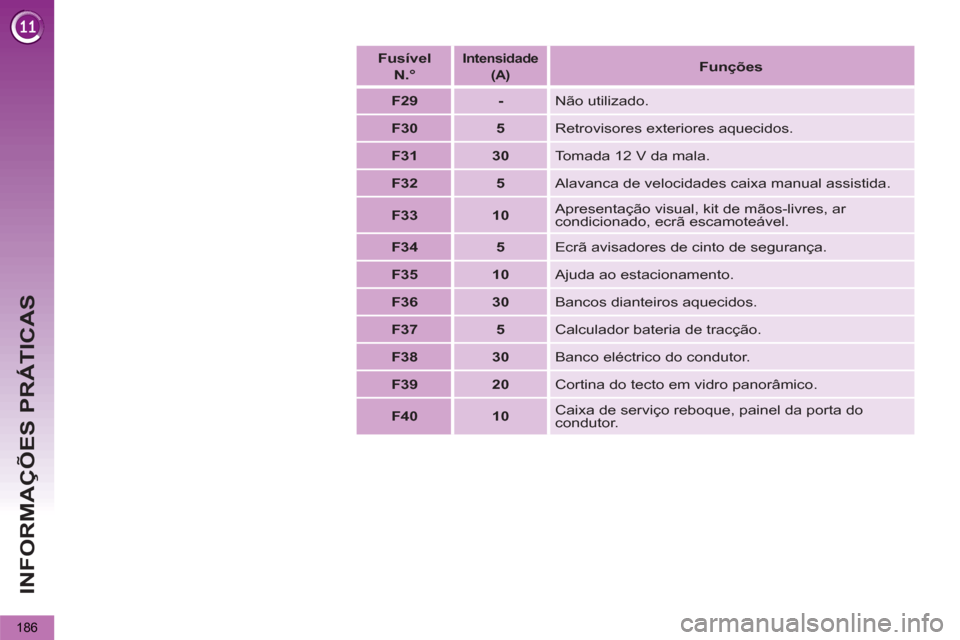

INFORMAÇÕES PRÁTICAS
186


Fusível
N.°




Intensidade
(A)



Funções




F29


-
Não utilizado.


F30



5

Retrovisores exteriores aquecidos.


F31



30

Tomada 12 V da mala.


F32



5

Alavanca de velocidades caixa manual assistida.


F33



10

Apresentação visual, kit de mãos-livres, ar
condicionado, ecrã escamoteável.


F34



5

Ecrã avisadores de cinto de segurança.


F35



10

Ajuda ao estacionamento.


F36



30

Bancos dianteiros aquecidos.


F37



5

Calculador bateria de tracção.


F38



30

Banco eléctrico do condutor.


F39



20

Cortina do tecto em vidro panorâmico.


F40



10

Caixa de serviço reboque, painel da porta do
condutor.

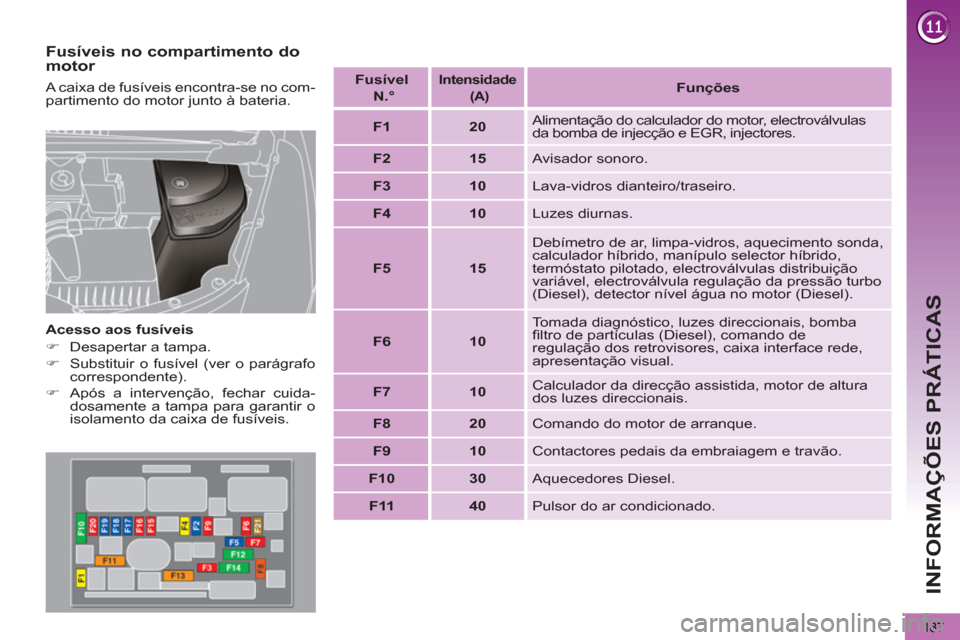

INFORMAÇÕES PRÁTICAS
187

Fusíveis no compartimento do
motor

Acesso aos fusíveis


)
Desapertar a tampa.

)
Substituir o fusível (ver o parágrafo
correspondente).

)
Após a intervenção, fechar cuida-
dosamente a tampa para garantir o
isolamento da caixa de fusíveis.


A caixa de fusíveis encontra-se no com-
partimento do motor junto à bateria.
Fusível
N.°



Intensidade

(A)



Funções




F1


20
Alimentação do calculador do motor, electroválvulas
da bomba de injecção e EGR, injectores.


F2


15

Avisador sonoro.


F3


10

Lava-vidros dianteiro/traseiro.


F4


10

Luzes diurnas.


F5


15
Debímetro de ar, limpa-vidros, aquecimento sonda,
calculador híbrido, manípulo selector híbrido,
termóstato pilotado, electroválvulas distribuição
variável, electroválvula regulação da pressão turbo
(Diesel), detector nível água no motor (Diesel).


F6


10
Tomada diagnóstico, luzes direccionais, bomba
fi ltro de partículas (Diesel), comando de
regulação dos retrovisores, caixa interface rede,
apresentação visual.


F7


10
Calculador da direcção assistida, motor de altura
dos luzes direccionais.


F8


20

Comando do motor de arranque.


F9


10

Contactores pedais da embraiagem e travão.


F10


30

Aquecedores Diesel.


F11


40

Pulsor do ar condicionado.

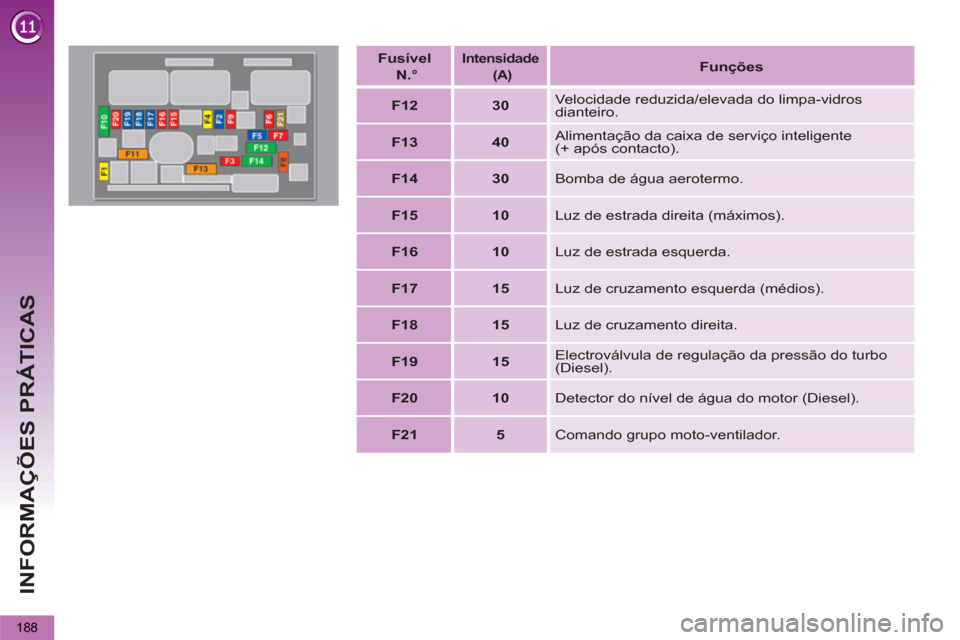

INFORMAÇÕES PRÁTICAS
188

Fusível
N.°


Intensidade

(A)



Funções




F12


30
Velocidade reduzida/elevada do limpa-vidros
dianteiro.


F13


40
Alimentação da caixa de serviço inteligente
(+ após contacto).


F14


30

Bomba de água aerotermo.


F15


10

Luz de estrada direita (máximos).


F16


10

Luz de estrada esquerda.


F17


15

Luz de cruzamento esquerda (médios).


F18


15

Luz de cruzamento direita.


F19


15
Electroválvula de regulação da pressão do turbo
(Diesel).


F20


10

Detector do nível de água do motor (Diesel).


F21


5

Comando grupo moto-ventilador.

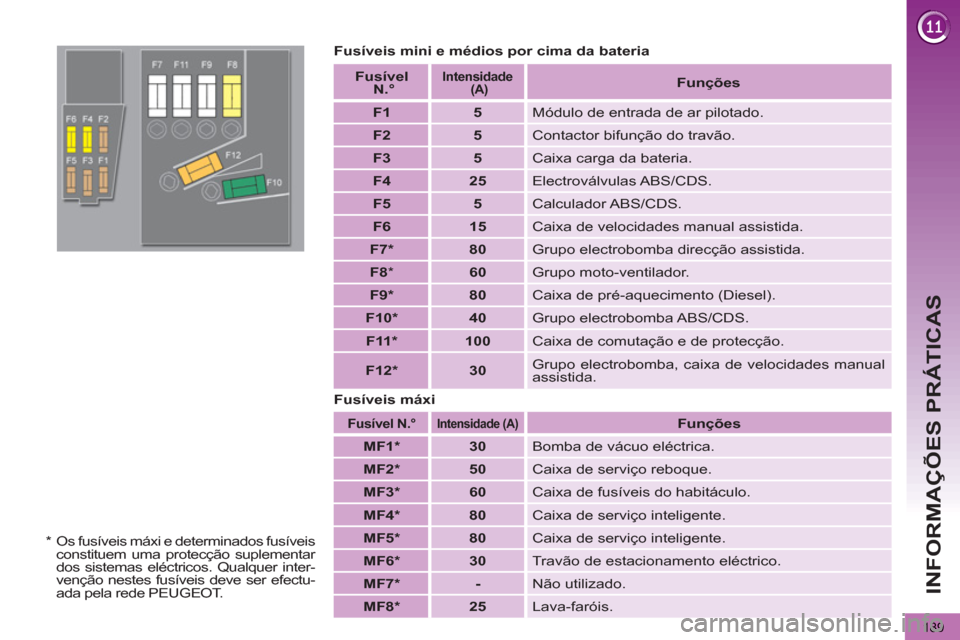

INFORMAÇÕES PRÁTICAS
189

Fusíveis mini e médios por cima da bateria

Fusíveis máxi


Fusível N.°


Intensidade (A)



Funções




MF1 *



30

Bomba de vácuo eléctrica.


MF2 *



50

Caixa de serviço reboque.


MF3 *



60

Caixa de fusíveis do habitáculo.


MF4 *



80

Caixa de serviço inteligente.


MF5 *



80

Caixa de serviço inteligente.


MF6 *



30

Travão de estacionamento eléctrico.


MF7 *



-

Não utilizado.


MF8 *



25

Lava-faróis.
Fusível
N.°



Intensidade
(A)



Funções




F1



5

Módulo de entrada de ar pilotado.


F2



5

Contactor bifunção do travão.


F3



5

Caixa carga da bateria.


F4



25

Electroválvulas ABS/CDS.


F5



5

Calculador ABS/CDS.


F6



15

Caixa de velocidades manual assistida.


F7 *



80

Grupo electrobomba direcção assistida.


F8

*


60

Grupo moto-ventilador.


F9 *



80

Caixa de pré-aquecimento (Diesel).


F10 *



40

Grupo electrobomba ABS/CDS.


F11 *



100

Caixa de comutação e de protecção.


F12 *



30

Grupo electrobomba, caixa de velocidades manual
assistida.

*
Os fusíveis máxi e determinados fusíveis
constituem uma protecção suplementar
dos sistemas eléctricos. Qualquer inter-
venção nestes fusíveis deve ser efectu-
ada pela rede PEUGEOT.

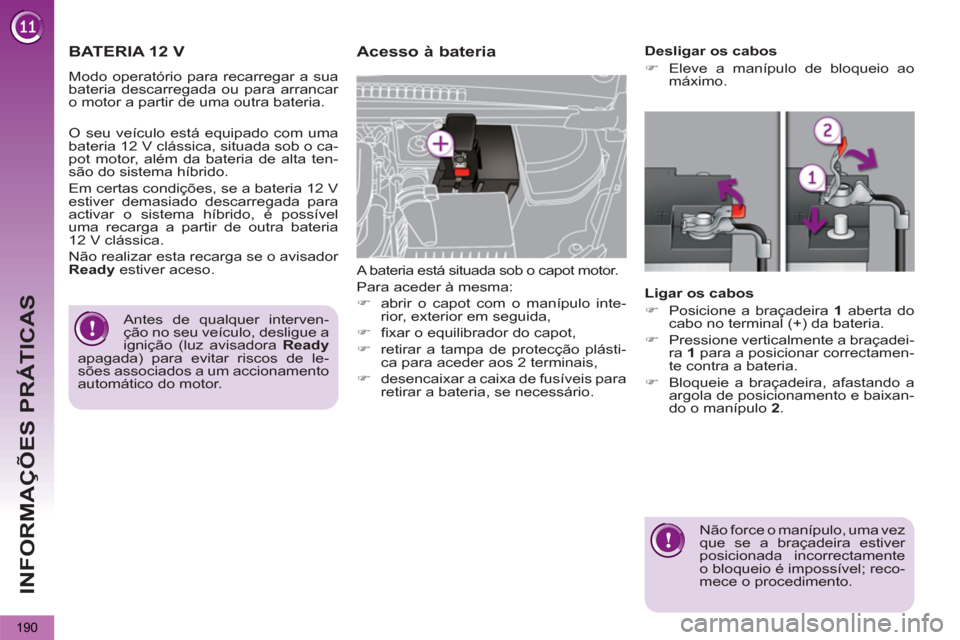

INFORMAÇÕES PRÁTICAS
190








BATERIA 12 V

Modo operatório para recarregar a sua
bateria descarregada ou para arrancar
o motor a partir de uma outra bateria.

Acesso à bateria

A bateria está situada sob o capot motor.
Para aceder à mesma:


)
abrir o capot com o manípulo inte-
rior, exterior em seguida,

)
fi xar o equilibrador do capot,

)
retirar a tampa de protecção plásti-
ca para aceder aos 2 terminais,

)
desencaixar a caixa de fusíveis para
retirar a bateria, se necessário.


Desligar os cabos


)
Eleve a manípulo de bloqueio ao
máximo.


Ligar os cabos


)
Posicione a braçadeira 1
aberta do
cabo no terminal (+) da bateria.

)
Pressione verticalmente a braçadei-
ra 1
para a posicionar correctamen-
te contra a bateria.

)
Bloqueie a braçadeira, afastando a
argola de posicionamento e baixan-
do o manípulo 2
.
Não force o manípulo, uma vez
que se a braçadeira estiver
posicionada incorrectamente
o bloqueio é impossível; reco-
mece o procedimento.

Antes de qualquer interven-
ção no seu veículo, desligue a
ignição (luz avisadora Ready

apagada) para evitar riscos de le-
sões associados a um accionamento
automático do motor.














O seu veículo está equipado com uma
bateria 12 V clássica, situada sob o ca-
pot motor, além da bateria de alta ten-
são do sistema híbrido.
Em certas condições, se a bateria 12 V
estiver demasiado descarregada para
activar o sistema híbrido, é possível
uma recarga a partir de outra bateria
12 V clássica.
Não realizar esta recarga se o avisador
Ready
estiver aceso.
