2012 PEUGEOT 107 Manuale duso (in Italian)

8
63 Sicurezza bambini

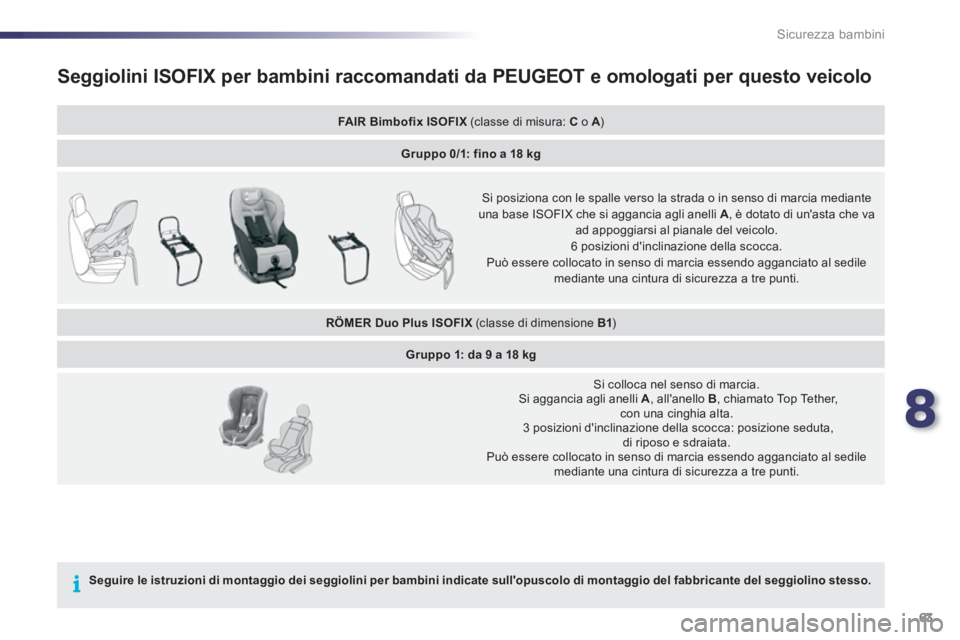

Seggiolini ISOFIX per bambini raccomandati da PEUGEOT e omologati per questo veicolo
FAIR Bimbofix ISOFIX(classe di misura: C o A)A
Gruppo 0/1: fino a 18 kg

Si posiziona con le spalle verso la strada o in senso di marcia medianteuna base ISOFIX che si aggancia agli anelli A
, è dotato di un'asta che va
ad appoggiarsi al pianale del veicolo. 6 posizioni d'inclinazione della scocca.
Può essere collocato in senso di marcia essendo agganciato al sedilemediante una cintura di sicurezza a tre punti.
RÖMER DuoPlus ISOFIX
(classe di dimensione B1 )

Gruppo 1: da 9 a 18 kg

Si colloca nel senso di marcia.Si aggancia agli anelli A , all'anello B, chiamato Top Tether,con una cinghia alta. 3 posizioni d'inclinazione della scocca: posizione seduta, di riposo e sdraiata.
Può essere collocato in senso di marcia essendo agganciato al sedilemediante una cintura di sicurezza a tre punti.
Seguire le istruzioni di montaggio dei seggiolini per bambini indicate sull'opuscolo di montaggio del fabbricante del seggiolino stesso.

64Sicurezza bambini

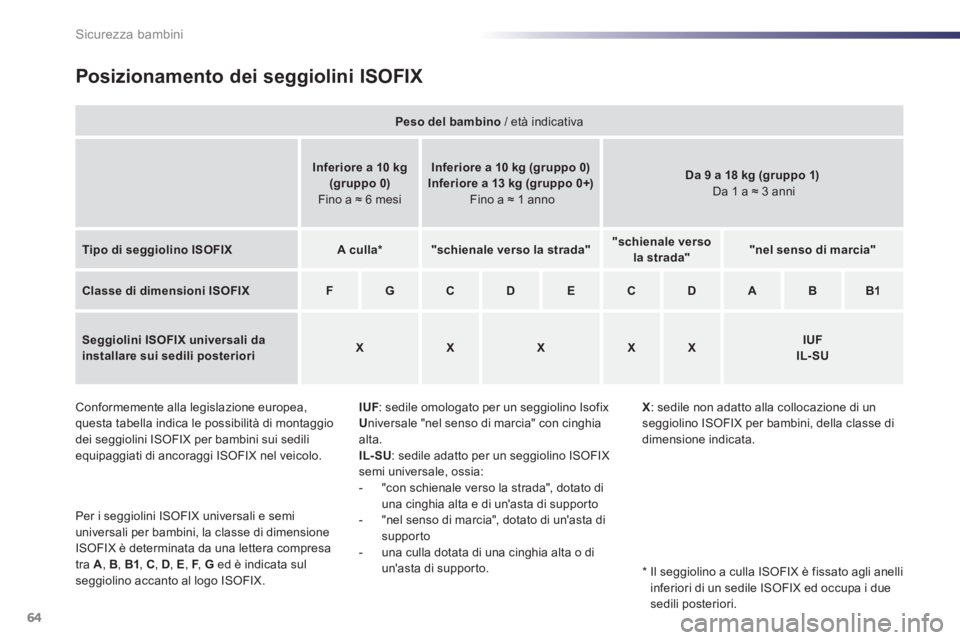

Posizionamento dei seggiolini ISOFIX
IUF: sedile omologato per un seggiolino IsofixUniversale "nel senso di marcia" con cinghia alta.
IL-SU : sedile adatto per un seggiolino ISOFIX
semi universale, ossia:


- "con schienale verso la strada", dotato di
una cinghia alta e di un'asta di suppor to

- "nel senso di marcia", dotato di un'asta di
supporto

- una culla dotata di una cinghia alta o di un'asta di supporto.
X
: sedile non adatto alla collocazione di unseggiolino ISOFIX per bambini, della classe di dimensione indicata.



Conformemente alla legislazione europea,
questa tabella indica le possibilità di montaggio
dei seggiolini ISOFIX per bambini sui sedili equipaggiati di ancoraggi ISOFIX nel veicolo.
Per i se
ggiolini ISOFIX universali e semi
universali per bambini, la classe di dimensione
IS
OFIX è determinata da una lettera compresatra A, B, B1, C , D , E, F , FG
ed è indicata sul seggiolino accanto al logo ISOFIX.
Peso del bambino
/ età indicativa
Inferiore a 10 kg(gruppo 0)Fino a ≈ 6 mesi
Inferiore a 10 kg (gruppo 0)Inferiore a 13 kg (gruppo 0+) Fino a ≈ 1 anno

Da 9 a 18 kg (gruppo 1)Da 1 a ≈ 3 anni
Tipo di seggiolino ISOFIXA culla * "schienale verso la strada""schienale verso la strada""nel senso di marcia"
Classe di dimensioni ISOFIXFGCDECDABB1
Seggiolini ISOFIX universali da installare sui sedili posterioriXXXXXIUFIL- SU

*

Il seggiolino a culla ISOFIX è fissato agli anelli
inferiori di un sedile ISOFIX ed occupa i duesedili posteriori.

9
65 Informazioni pratiche
)Se possibile, immobilizzare il veicolo susuolo orizzontale, stabile e non scivoloso.)Inserire il freno di stazionamento,
interrompere il contatto e inserire la prima
o la retromarcia per il cambio manuale, la
posizione N per il cambio cambio 2 Tronic. Gli attrezzi elencati qui sotto si trovano in una
scatola di supporto situata al centro della ruota di scorta: 1.
Chiave di smontaggio ruote 2.Cric con manovella 3.Anello amovibile per il traino

Accesso alla ruota di scorta e al cric nel bagagliaio
)
Togliere il tappetino poi il coperchietto in
plastica con la maniglia.



Pressione dei pneumatici

È indicata sull'etichetta che si trova sul
montante interno della porta sinistra, vedere
"I
dentificazione".

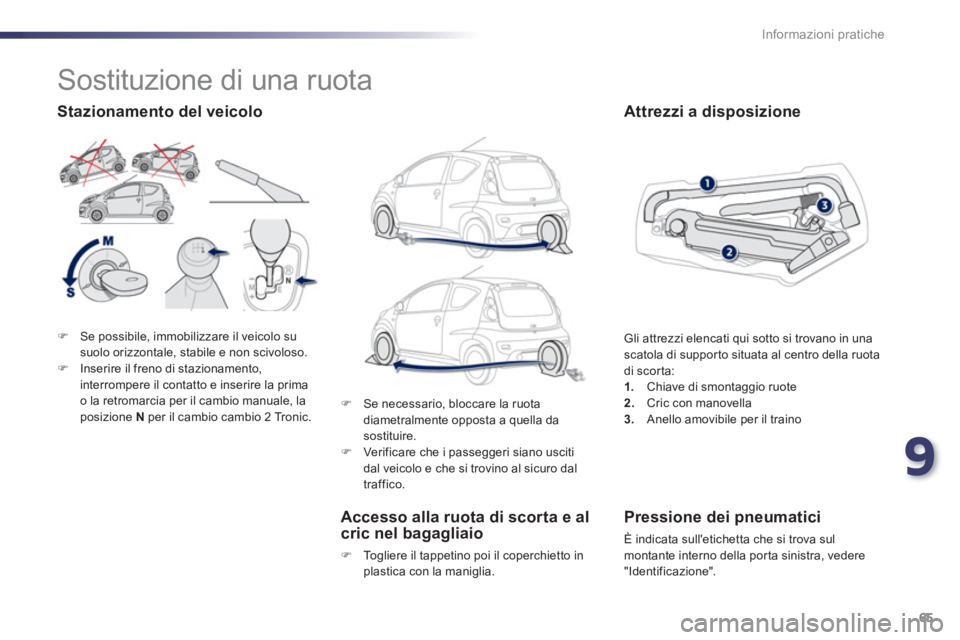

Sostituzione di una ruota
)
Se necessario, bloccare la ruota
diametralmente opposta a quella da
sostituire.) Verificare che i passeggeri siano usciti dal veicolo e che si trovino al sicuro dal
traffico.
Stazionamento del veicolo
Attrezzi a disposizione

66Informazioni pratiche
1. Riposizionare la ruota.2.Stringere a fondo i bulloni a mano. 1.
Togliere il copricerchio.2.
Sbloccare i bulloni della ruota con lamanovella di smontaggio ruote 1.
3.
Sistemare il cric 2
a contatto con unodei quattro punti Aprevisti sul bordo del
longherone, il più vicino possibile alla ruotada sostituire. 4.Aprire il cric 2
fino a quando la sua base èa contatto con il suolo. Verificare che l'asse
della base del cric sia perpendicolare al
pun
to A utilizzato.
5.Sollevare il veicolo.
6. Togliere i bulloni e staccare la ruota.3.Effettuare un preserraggio * con la chiave 1.4.
Ripiegare il cric 2e toglierlo. *
Se il veicolo è dotato di cerchi in alluminio, è normale notare, al serraggio dei bulloni, che lerondelle non vanno a contatto con la ruota di scorta. La sua tenuta è assicurata.

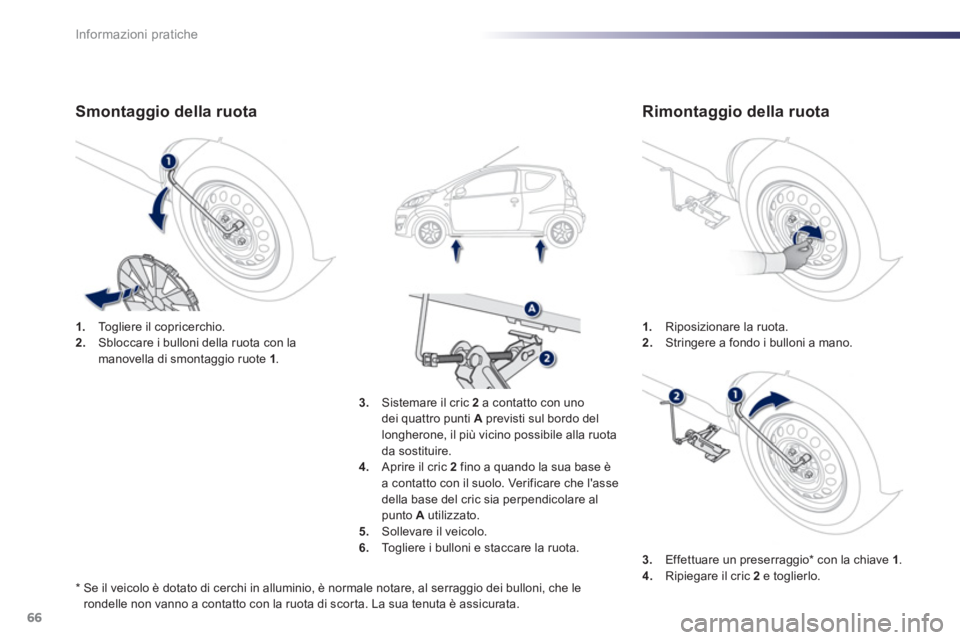

Smontaggio della ruota
Rimontaggio della ruota

9
67 Informazioni pratiche

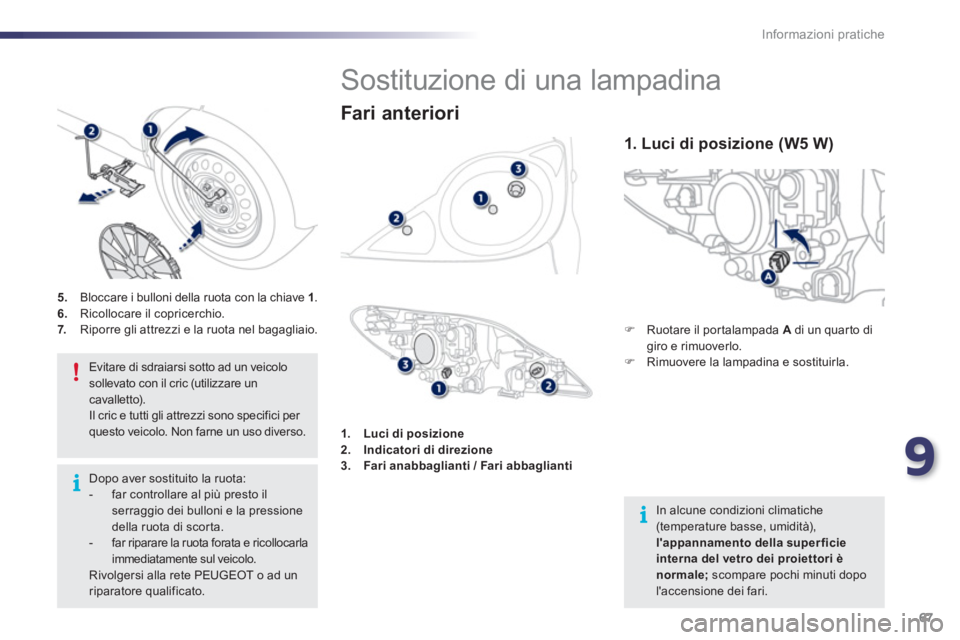

Sostituzione di una lampadina
)
Ruotare il portalampada Adi un quarto di giro e rimuoverlo.)
Rimuovere la lampadina e sostituirla. 5
. Bloccare i bulloni della ruota con la chiave 1.6.Ricollocare il copricerchio. 7.
Riporre gli attrezzi e la ruota nel bagagliaio.
1
.Luci di posizione2.Indicatori di direzione3.Fari anabbaglianti / Fari abbaglianti
Evitare di sdraiarsi sotto ad un veicolo sollevato con il cric (utilizzare un cavalletto). Il cric e tutti gli attrezzi sono specifici per
questo veicolo. Non farne un uso diverso.
In alcune condizioni climatiche(temperature basse, umidità),
l'appannamento della super ficie interna del vetro dei proiettori è normale; scompare pochi minuti dopol'accensione dei fari.
Fari anteriori
1. Luci di posizione (W5 W)
Dopo aver sostituito la ruota: - far controllare al più presto ilserraggio dei bulloni e la pressione della ruota di scorta.
- far riparare la ruota forata e ricollocarla immediatamente sul veicolo. Rivolgersi alla rete PEUGEOT o ad unriparatore qualificato.

68Informazioni pratiche
) Scollegare il connettore.)
Rimuovere l'elemento protettivo ingomma C.)
Spingere la linguetta D
sul lato. )
Estrarre il portalampada e sostituire lalampadina. )
Ricollocare il por talampada, la linguetta e
poi l'elemento protettivo.
In caso di difficoltà, rivol
gersi alla rete PEUGEOT o ad un riparatore qualificato.



Fari diurni a LED

Per la sostituzione di queste lampadine,
rivolgersi alla rete PEUGEOT o ad un riparatorequalificato.

Fari fendinebbia

Per la sostituzione di queste lampade,
rivolgersi alla rete PEUGEOT o ad un riparatorequalificato.

)Ruotare il portalampada B
di un quarto di giro e rimuoverlo.)Ruotare la lampadina di un quarto di giro. )Estrarre la lampadina e sostituirla.
In caso di difficoltà, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.

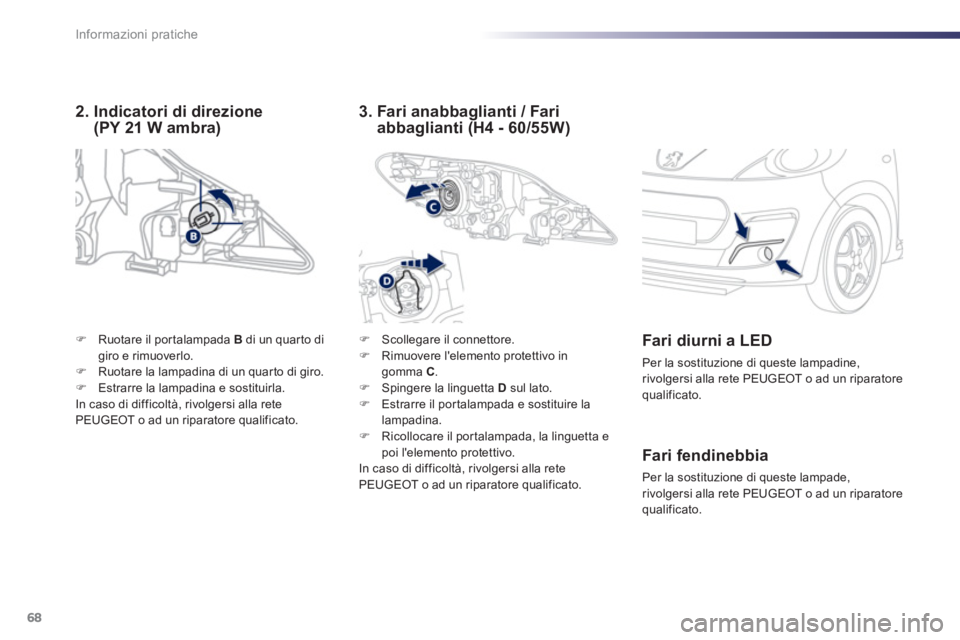

2. Indicatori di direzione (PY 21 W ambra)3. Fari anabbaglianti / Fari abbaglianti (H4 - 60/55W)

9
69 Informazioni pratiche

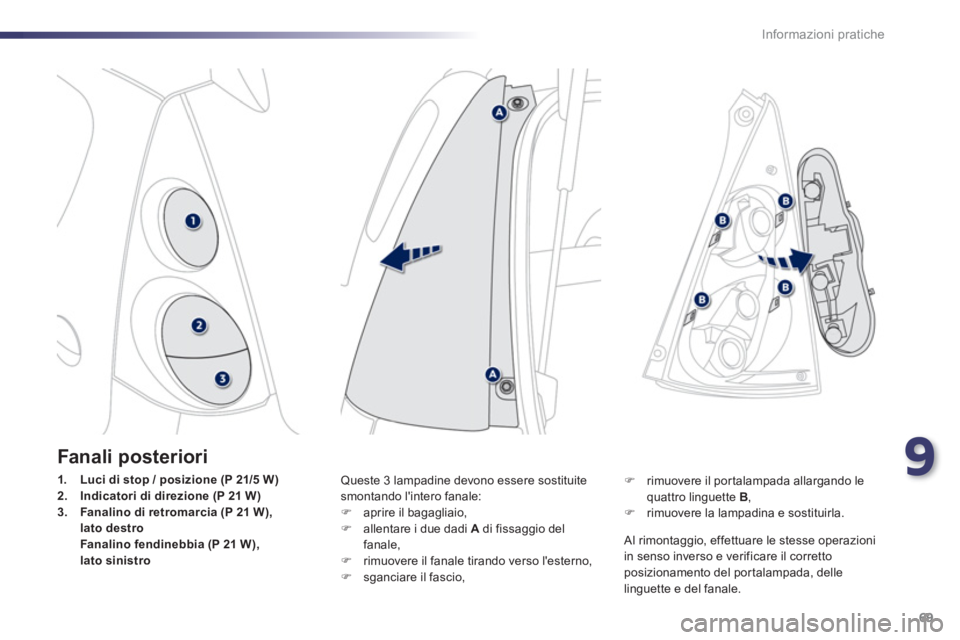

Fanali posteriori
1.Luci di stop / posizione (P 21/5 W)2. Indicatori di direzione (P 21 W)3.Fanalino di retromarcia (P 21 W),lato destro
Fanalino fendinebbia (P 21 W), lato sinistro
Queste 3 lampadine devono essere sostituitesmontando l'intero fanale: ) aprire il bagagliaio, )
allentare i due dadi A
di fissaggio del
fanale,
) rimuovere il fanale tirando verso l'esterno,)
sganciare il fascio,
Al rimontaggio, effettuare le stesse operazioni
in senso inverso e verificare il corretto
posizionamento del portalampada, delle
linguette e del fanale.
) rimuovere il portalampada allargando le
quattro linguette B
,
)
rimuovere la lampadina e sostituirla.

70Informazioni pratiche

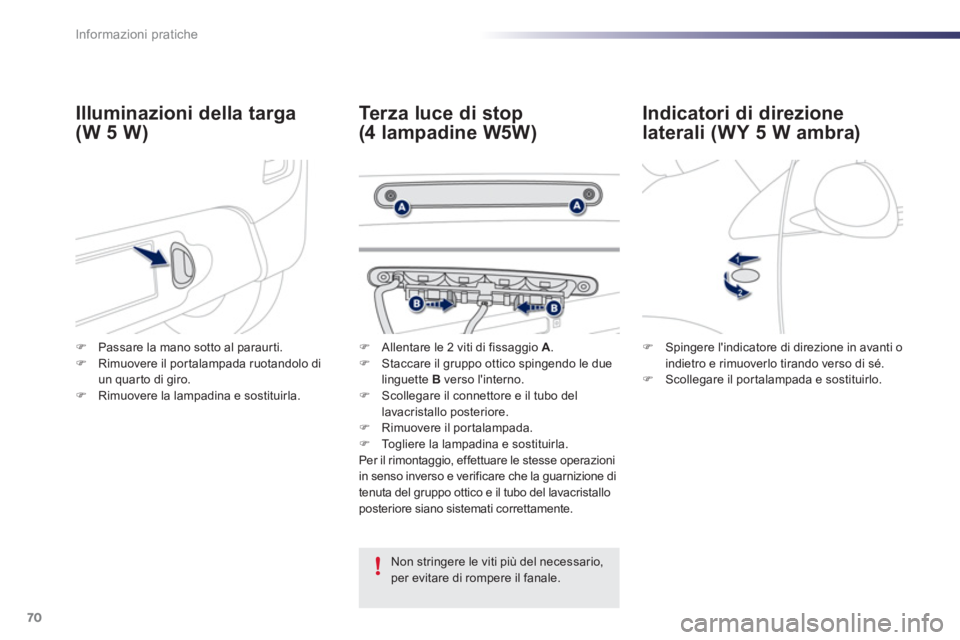

Indicatori di direzione
laterali (WY 5 W ambra)
Terza luce di stop
(4 lampadine W5W)
Illuminazioni della targa
(W 5 W)

Non stringere le viti più del necessario, per evitare di rompere il fanale.

)Passare la mano sotto al paraurti. )Rimuovere il portalampada ruotandolo di un quar to di giro. )Rimuovere la lampadina e sostituirla.


)
Allentare le 2 viti di fissaggio A
. )
Staccare il gruppo ottico spingendo le duelinguette B
verso l'interno. )
Scollegare il connettore e il tubo dellavacristallo posteriore.)
Rimuovere il por talampada.)
Togliere la lampadina e sostituirla.
Per il rimontaggio, effettuare le stesse operazioni
in senso inverso e verificare che la guarnizione di
tenuta del gruppo ottico e il tubo del lavacristallo
posteriore siano sistemati correttamente.
)Spingere l'indicatore di direzione in avanti o
indietro e rimuoverlo tirando verso di sé.)Scollegare il por talampada e sostituirlo.
