2012 PEUGEOT 107 Manuale duso (in Italian)

9
79 Informazioni pratiche

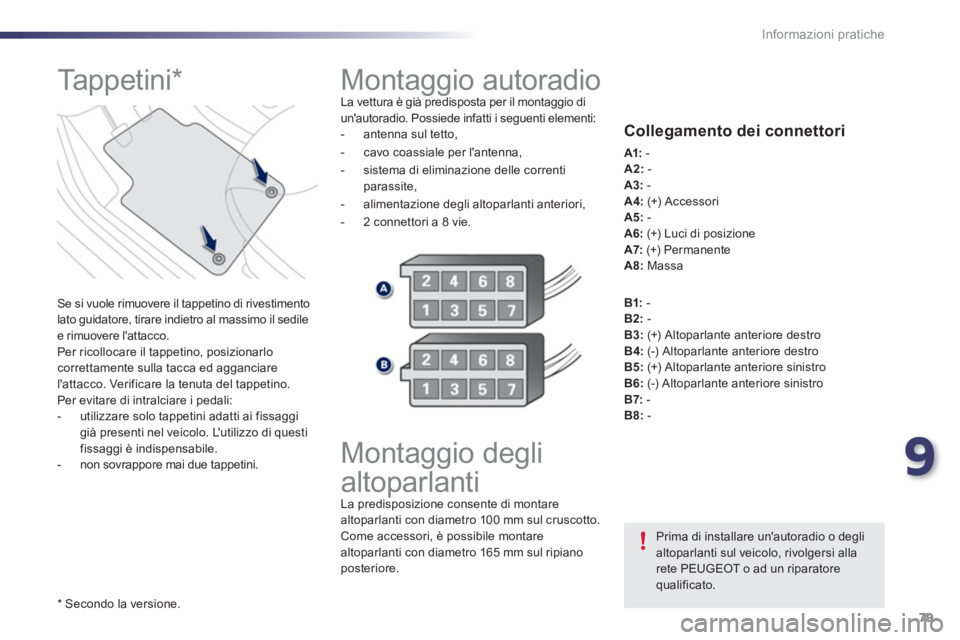

Montaggio autoradio La vettura è già predisposta per il montaggio diun'autoradio. Possiede infatti i seguenti elementi:
- antenna sul tetto,
- cavo coassiale per l'antenna,
-
sistema di eliminazione delle correnti
parassite,
- a
limentazione degli altoparlanti anteriori,
- 2 connettori a
8 vie.






Montaggio degli
altoparlanti
La predisposizione consente di montarealtoparlanti con diametro 100 mm sul cruscotto. Come accessori, è possibile montarealtoparlanti con diametro 165 mm sul ripiano posteriore.

Collegamento dei connettori


A1 : -

A2 : -

A3 :-A4:(+) Accessori
A5 :-

A6 : (+) Luci di posizione

A7 : (+) Permanente
A8 :Massa
Se si vuole rimuovere il tappetino di rivestimento
lato guidatore, tirare indietro al massimo il sedilee rimuovere l'attacco.
Per ricollocare il tappetino, posizionarlo
correttamente sulla tacca ed agganciare
l'attacco. Verificare la tenuta del tappetino.
Per evitare di intralciare i pedali:


- utilizzare solo tappetini adatti ai fissaggi
già presenti nel veicolo. L'utilizzo di questi fissaggi è indispensabile.

- non sovrappore mai due tappetini.

*
Secondo la versione.

B1
:-

B2 : -

B3 :(+) Altoparlante anteriore destro

B4 : (-) Altoparlante anteriore destro

B5 : (+) Altoparlante anteriore sinistro

B6 :(-) Altoparlante anteriore sinistroB7:-

B8 :-






Ta p p e t i n i *
Prima di installare un'autoradio o degli altoparlanti sul veicolo, rivolgersi alla rete PEUGEOT o ad un riparatorequalificato.

80Informazioni pratiche





Traino del veicolo
)
Installare la barra di traino.)
Collocare la leva delle marce in folle (posizione Nper il cambio 2 Tronic).
)Prendere l'anello amovibile di trainocollocato nella ruota di scor ta, sotto al
tappeto del bagagliaio. )Sganciare il coperchio in plastica. )Av vitare a fondo l'anello di traino.

Consigli generali
Rispettare la legislazione in vigore nelproprio Paese.Ver ificare che il peso del veicolotrainante sia superiore a quello del veicolo trainato. Il guidatore del veicolo trainato deve rimanere al volante.Durante il traino è vietata la circolazione su autostrada e su strade a scorrimentoveloce. In caso di traino con le quattro ruote appoggiate a terra, utilizzare sempreuna barra di traino omologata; le corde e le cinghie sono vietate. Se il traino è effettuato a motore spento,assenza di servofreno e di servosterzo. Per il traino nei seguenti casi, ricorrere tassativamente all'intervento di unprofessionista: - veicolo in panne su autostrada o su
vie a scorrimento veloce, - impossibilità di mettere il cambio in folle, di sbloccare lo sterzo, didisinserire il freno di stazionamento, - traino con solo due ruote appoggiate a terra, - assenza di barra di traino omologata...

Il traino del veicolo è possibile solo anteriormente.



Non utilizzare mai la traversa del radiatore. Il traino con le quattro ruole al suolodeve essere effettuato a velocitàmoderata e per una breve distanza(secondo la legislazione in vigore).
In tutti gli altri casi, il veicolo deve essere trasportato da un carroattrezzi.
Il mancato rispetto di questo suggerimento può provocare il deterioramento di alcuni organi (freni,trasmissione, ...) e l'assenza di assistenzain frenata al riavviamento del motore.
)
Sbloccare lo sterzo ruotando la chiave dicontatto di una tacca e disinserire il freno distazionamento.)
Attivare il segnale d'emergenza dei due
veicoli.

9
81 Informazioni pratiche

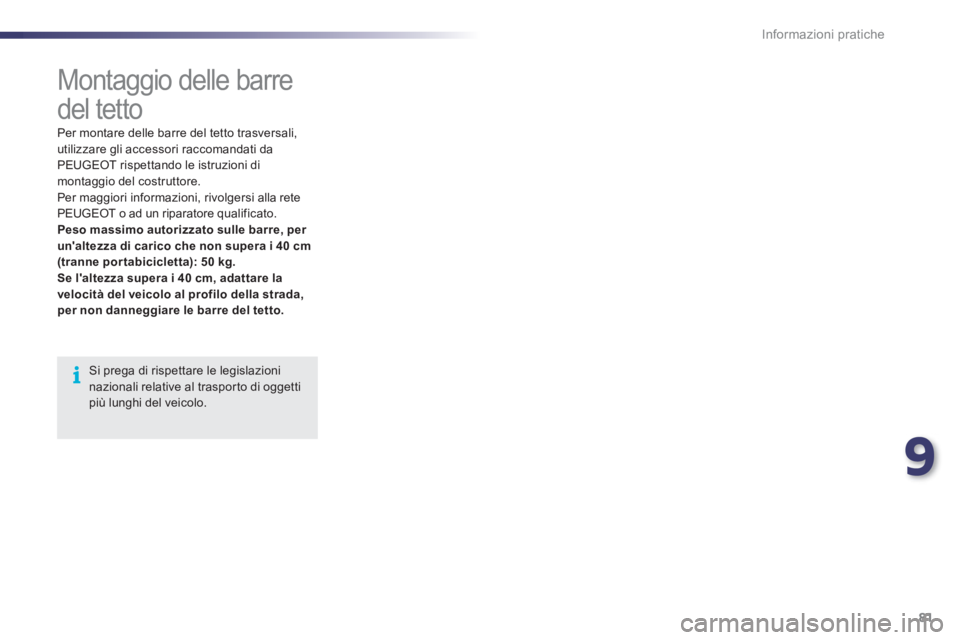

Montaggio delle barre
del tetto
Si prega di rispettare le legislazioninazionali relative al traspor to di oggetti più lunghi del veicolo.
Per montare delle barre del tetto trasversali,
utilizzare
gli accessori raccomandati da
PEUGEOT rispettando le istruzioni di montaggio del costruttore.
Per maggiori informazioni, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Peso massimo autorizzato sulle barre, per un'altezza di carico che non supera i 40 cm (tranne portabicicletta): 50 kg.Se l'altezza supera i 40 cm, adattare la velocità del veicolo al profilo della strada, per non danneggiare le barre del tetto.

82Informazioni pratiche




Accessori La rete PEUGEOT offre un'ampia scelta di ricambi originali e di accessori.Questi ricambi ed accessori, testati edapprovati per la loro affidabilità e sicurezza,
sono tutti adatti alla
Sua vettura e beneficiano
della garanzia PEUGEOT.
Installazione di trasmettitori per
radiocomunicazione
Prima dell'installazione di trasmettitoriper radiocomunicazione in post-vendita, con
antenna esterna sul veicolo, consultare la Rete
PEUGE
OT che comunicherà le caratteristiche
degli stessi (banda di frequenza, potenza massima d'uscita, posizione dell'antenna, condizioni specifiche d'installazione) chepossono essere montati, secondo la Direttiva Compatibilità Elettromagnetica Automotive(2004/10 4/CE).

*
solo Francia.
"Confort":
assistenza al parcheggio anteriore e posteriore, posacenere portatile, sportello
del cassettino portaoggetti, modulo isotermo,
appoggiagomito centrale, lampadina portatile per lettura carte, deflettori delle porte, tendine parasole, ...
"Soluzione per il traspor to":vasca per bagagliaio, barre del tetto trasversali, portabiciclette, porta sci,
porta bagagli rigidi o pieghevoli per tetto, tappeto del bagagliaio, spessori del bagagliaio, rete del bagagliaio, ...
È possibile procurarsi dei kit di trasformazione "Azienda"
per trasformare un veicolo privato in un veicolo
aziendale * .
"Style":
calotte ruota da 14 pollici, cerchi
in alluminio da 14 e 15 pollici, spoiler, kit di
decorazione interna in "alluminio", scocche del
retrovisore look alluminio e look carbonio, tubo
di scarico cromato, volante in pelle, diffusore
posteriore look alluminio e look carbonio,adesivi di personalizzazione, protezioni dellesoglie delle por te, pomello in alluminio, fanaliposteriori "Cristal", ... "Sicurezza":
allarme antintrusione
, bullone
antifur to delle ruote, catene da neve e calze da neve per pneumatici, gilet di sicurezza,
triangolo di presegnalazione, etilometro,
seggiolini per bambini, cofanetto di pronto
soccorso, estintore, kit fendinebbia, cintura di
sicurezza per animali, gabbia per animali, ...
"Protezione":tappetini, foderine dei sedili,
paraspruzzi anteriori e posteriori, fasce di protezione
laterali, protezione della soglia del bagagliaio, telo di
protezione veicolo, fasce di protezione del paraur tianteriore e posteriore traslucide, foderina dei sedili a
panchetta posteriori, fodero del bagagliaio, ... Per evitare di ostacolare i pedali:


- verificare il corretto posizionamento ed il corretto fissaggio del tappetino,

- non sovrapporre mai più tappetini di
riv
estimento.

"
Sistemi Multimediali": navigatori semi
integrati, navigatori portatili, USB Box,
autoradio, altoparlanti, ripiano posteriore con
altoparlanti, kit viva voce Bluetooth, kit vivavoce
por tatili per smar tphone, avvisatori presenza
radar, pack video (lettore DVD + 2 display),cavo ausiliario per autoradio, dock Ipod, HIFI, ricarica telefono por tatile compatibile Iphone, display visualizzazione dati di guida, supporto
multimediale posteriore, WIFI OnBoard, ...
In funzione della legislazione in vigorenel Paese, i gilet di sicurezza, i triangolidi presegnalazione, le lampadine e i fusibili di ricambio possono essereobbligatori a bordo del veicolo.Il montaggio di un equipaggiamento o diun accessorio elettrico non omologato da PEUGEOT, può provocare una
panne al sistema elettronico del veicoloed un consumo eccessivo.Prestare quindi la massima attenzionea questa precauzione e rivolgersi ad un rappresentante della marca PEUGEOTper farsi illustrare la gamma diequipaggiamenti o accessori omologati.

10
83 Ver if iche
PEUGEOT & TOTAL

84Ver if iche

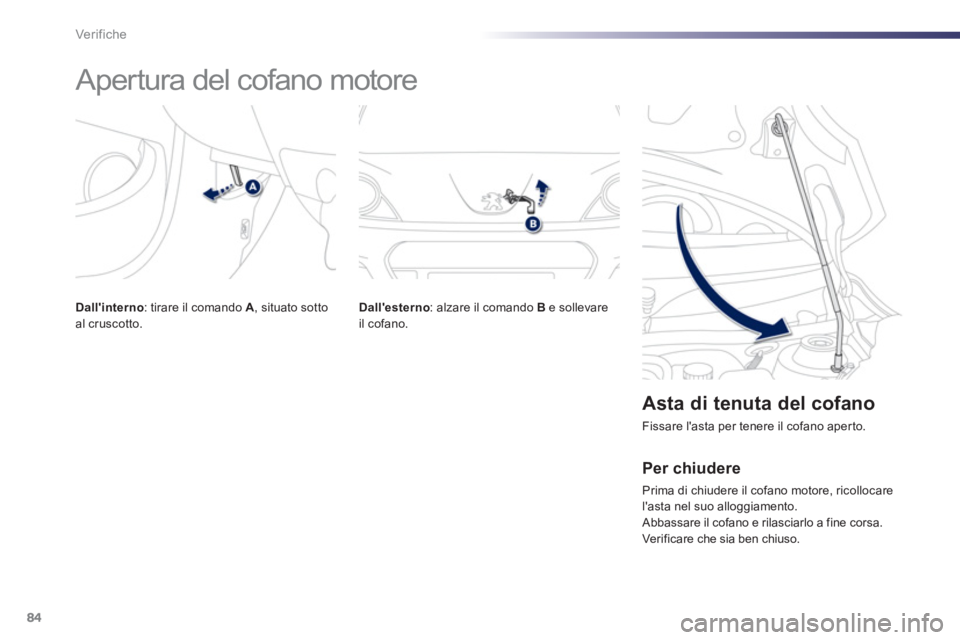

Apertura del cofano motore
Dall'esterno
: alzare il comando B
e sollevareil cofano.


Asta di tenuta del cofano

Fissare l'asta per tenere il cofano aper to.


Per chiudere

Prima di chiudere il cofano motore, ricollocare
l'asta nel suo alloggiamento.
Abbassare il cofano e rilasciarlo a fine corsa.Verificare che sia ben chiuso.

Dall'interno: tirare il comando A , situato sottoal cruscotto.

10
85 Ver if iche

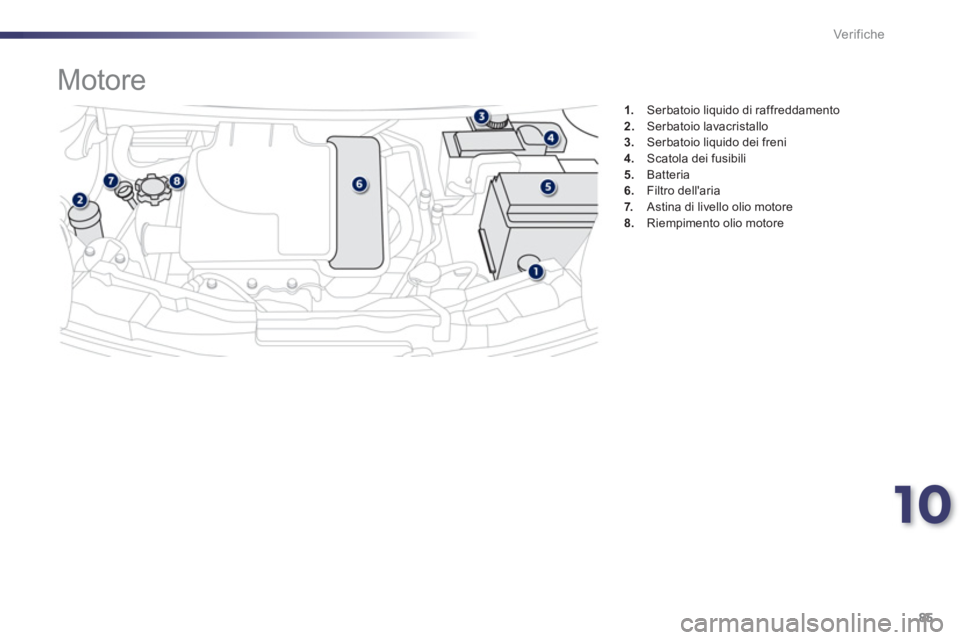

1. Serbatoio liquido di raffreddamento 2.Serbatoio lavacristallo 3.Serbatoio liquido dei freni4.Scatola dei fusibili
5.Batteria6. Filtro dell'aria 7.Astina di livello olio motore8.
Riempimento olio motore












Motore

86Ver if iche

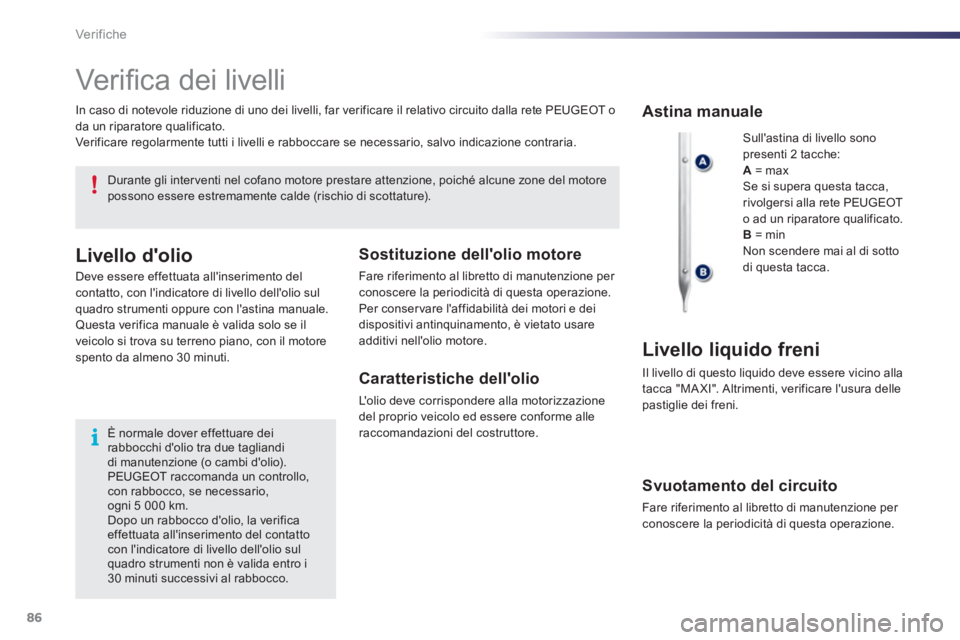

Ver ifi ca dei livelli
Sull'astina di livello sono presenti 2 tacche: A= max
Se si supera questa tacca,
rivol
gersi alla rete PEUGEOTo ad un riparatore qualificato. B=min Non scendere mai al di sotto di questa tacca.
Astina manuale
Livello liquido freni
Il livello di questo liquido deve essere vicino alla
tacca "MA XI". Altrimenti, verificare l'usura dellepastiglie dei freni. In caso di notevole riduzione di uno dei livelli, far verificare il relativo circuito dalla rete PEUGE
OT o
da un riparatore qualificato.
Verificare re
golarmente tutti i livelli e rabboccare se necessario, salvo indicazione contraria.
Durante gli inter venti nel cofano motore prestare attenzione, poiché alcune zone del motorepossono essere estremamente calde (rischio di scottature).

Livello d'olio
Deve essere effettuata all'inserimento delcontatto, con l'indicatore di livello dell'olio sul quadro strumenti oppure con l'astina manuale. Questa verifica manuale è valida solo se il
veicolo si trova su terreno piano, con il motore spento da almeno 30 minuti.
È normale dover effettuare deirabbocchi d'olio tra due tagliandidi manutenzione (o cambi d'olio).PEUGEOT raccomanda un controllo, con rabbocco, se necessario, ogni 5 000 km. Dopo un rabbocco d'olio, la verifica effettuata all'inserimento del contatto con l'indicatore di livello dell'olio sulquadro strumenti non è valida entro i 30 minuti successivi al rabbocco.

Sostituzione dell'olio motore

Fare riferimento al libretto di manutenzione per conoscere la periodicità di questa operazione.
Per conservare l'affidabilità dei motori e dei
dispositivi antinquinamento, è vietato usare
additivi nell'olio motore.

Caratteristiche dell'olio

L'olio deve corrispondere alla motorizzazione
del proprio veicolo ed essere conforme alle
raccomandazioni del costruttore.



Svuotamento del circuito

Fare riferimento al libretto di manutenzione per conoscere la periodicità di questa operazione.
