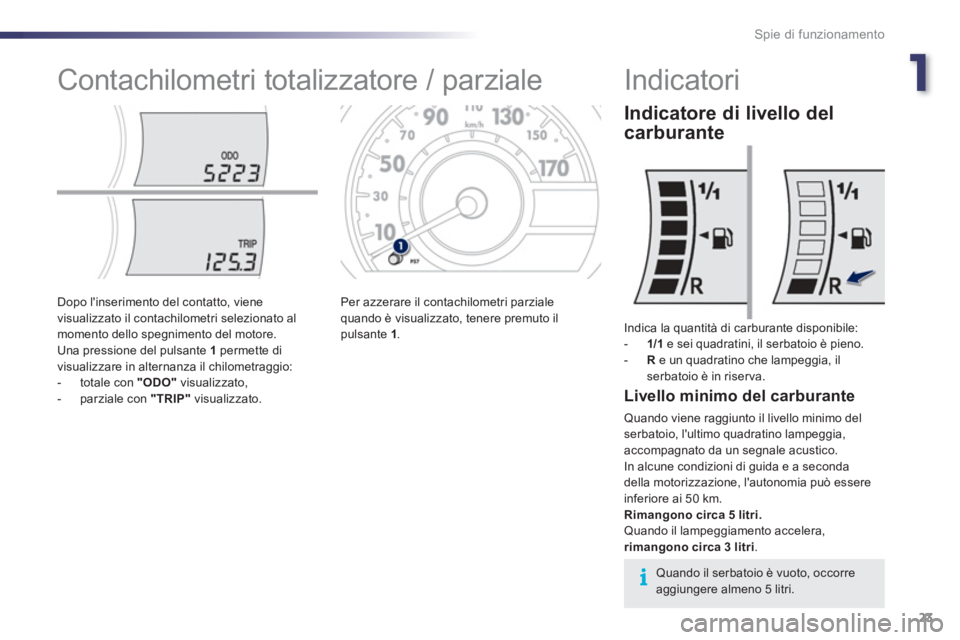

Page 25 of 140
1
Spie di funzionamento
23
Contachilometri totalizzatore / parziale
Indicatori
Indica la quantità di carburante disponibile:
- 1/1e sei quadratini, il serbatoio è pieno.
- Re un quadratino che lampeggia, il serbatoio è in riserva.
Dopo l'inserimento del contatto, viene
v
isualizzato il contachilometri selezionato almomento dello spegnimento del motore.
Una pressione del pulsante 1permette divisualizzare in alternanza il chilometraggio:
- totale con "ODO"visualizzato,
- parziale con "TRIP"
visualizzato. Per azzerare il contachilometri parziale
quando è visualizzato, tenere premuto il pulsante 1.
Livello minimo del carburante
Quando viene raggiunto il livello minimo del
serbatoio, l'ultimo quadratino lampeggia,
accompagnato da un segnale acustico.
In alcune condizioni di guida e a seconda
della motorizzazione, l'autonomia può essere
in
feriore ai 50 km. Rimangono circa 5 litri. Quando il lampeggiamento accelera,
rimangono circa 3 litri .
Quando il serbatoio è vuoto, occorreaggiungere almeno 5 litri.
Indicatore di livello del
carburante

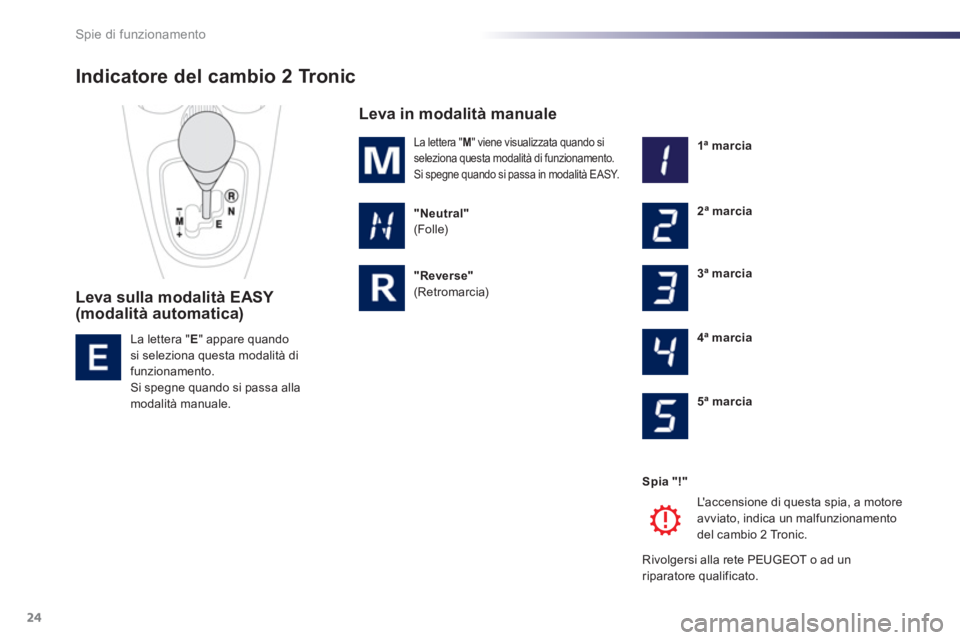

Page 26 of 140
Spie di funzionamento
24
Indicatore del cambio 2 Tronic
Leva sulla modalità EASY (modalità automatica)
Leva in modalità manuale
"Neutral"(Folle)
"Reverse"
(Retromarcia)
1ª marci
a
2ª marcia
3ª marcia
4ª marcia
5ª marcia
L'accensione di questa spia, a motore
avviato, indica un malfunzionamento
del cambio 2 Tronic.
Rivol
gersi alla rete PEUGEOT o ad un
riparatore qualificato. S
pia "!"
La lettera " M" viene visualizzata quando siseleziona questa modalità di funzionamento.
Si spegne quando si passa in modalità EASY.
La lettera " E
" appare quando
si seleziona questa modalità di
f
unzionamento.
Si spegne quando si passa alla
modalità manuale.

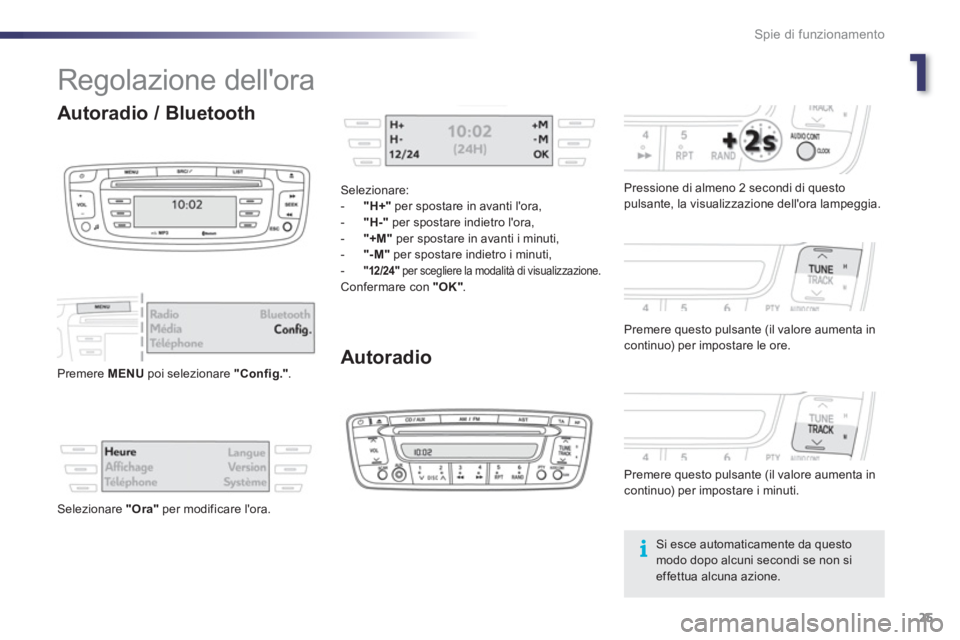

Page 27 of 140
1
Spie di funzionamento
25
Regolazione dell'ora
Autoradio
Pressione di almeno 2 secondi di questo
pulsante, la visualizzazione dell'ora lampeggia.
Premere questo pulsante
(il valore aumenta incontinuo) per impostare le ore.
Premere questo pulsante
(il valore aumenta incontinuo) per impostare i minuti.
Autoradio / Bluetooth
Premere MENUpoi selezionare "Config.".
Selezionare "Ora"
per modificare l'ora.
Selezionare:
- "H+"per spostare in avanti l'ora,
- "H-"per spostare indietro l'ora,
- "+M"
per spostare in avanti i minuti,-"-M"per spostare indietro i minuti, -"12/24"
per scegliere la modalità di visualizzazione.Confermare con "OK".
Si esce automaticamente da questo modo dopo alcuni secondi se non si effettua alcuna azione.
Page 28 of 140

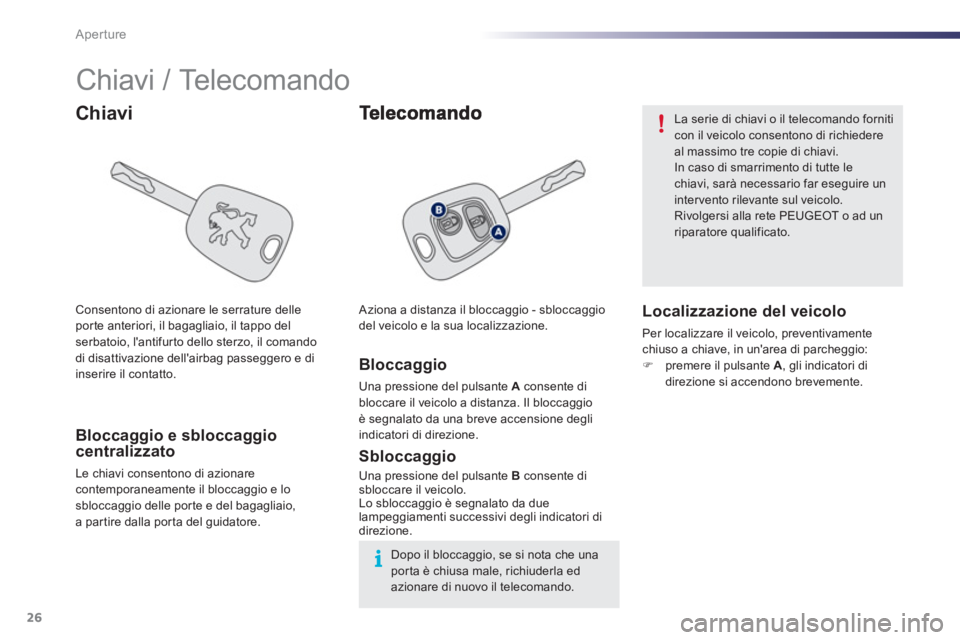

26Aperture
Chiavi / Telecomando
Chiavi
Bloccaggio
Una pressione del pulsante Aconsente di bloccare il veicolo a distanza. Il bloccaggio è segnalato da una breve accensione degli indicatori di direzione.Bloccaggio e sbloccaggio centralizzato
Le chiavi consentono di azionarecontemporaneamente il bloccaggio e lo sbloccaggio delle por te e del bagagliaio,a par tire dalla por ta del guidatore.
Sbloccaggio
Una pressione del pulsante Bconsente di sbloccare il veicolo.
Lo sbloccaggio è segnalato da due lampeggiamenti successivi degli indicatori di direzione.
Localizzazione del veicolo
Per localizzare il veicolo, preventivamentechiuso a chiave, in un'area di parcheggio: )premere il pulsante A
, gli indicatori didirezione si accendono brevemente.
La serie di chiavi o il telecomando forniti con il veicolo consentono di richiedere al massimo tre copie di chiavi.
In caso di smarrimento di tutte le chiavi, sarà necessario far eseguire un intervento rilevante sul veicolo.Rivolgersi alla rete PEUGEOT o ad unriparatore qualificato.
Dopo il bloccaggio, se si nota che una por ta è chiusa male, richiuderla ed azionare di nuovo il telecomando.
Consentono di azionare le serrature delle porte anteriori, il bagagliaio, il tappo del serbatoio, l'antifur to dello sterzo, il comandodi disattivazione dell'airbag passeggero e diinserire il contatto. Aziona a distanza il blocca
ggio - sbloccaggio del veicolo e la sua localizzazione.

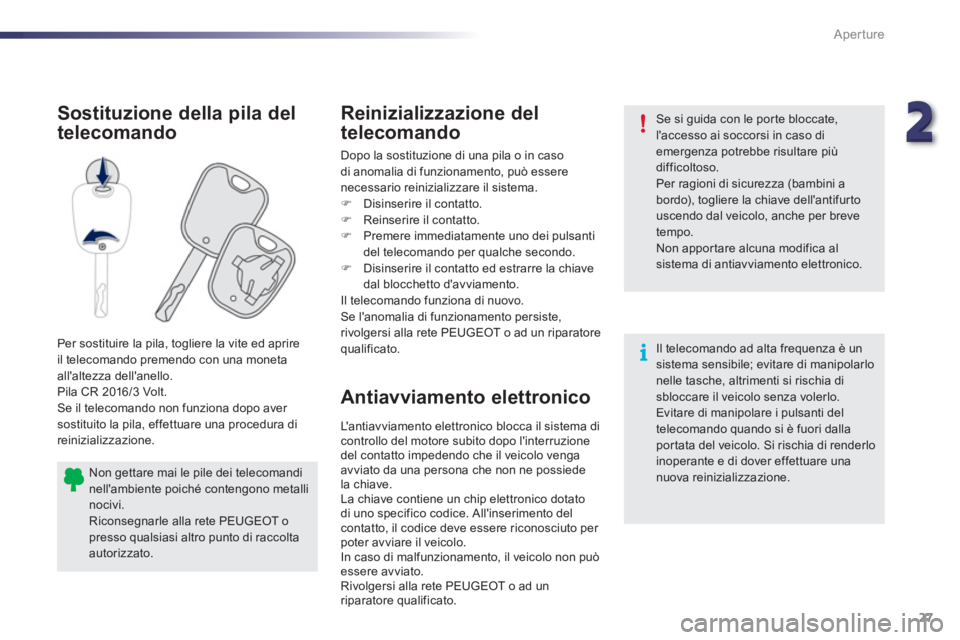

Page 29 of 140
22
27 Aperture
Antiavviamento elettronico Sostituzione della
pila del
telecomando Reinizializzazione del
telecomando
Dopo la sostituzione di una pila o in caso
di anomalia di
funzionamento, può essere necessario reinizializzare il sistema. ) Disinserire il contatto. )
Reinserire il contatto. )
Premere immediatamente uno dei pulsanti
del telecomando per qualche secondo.
) Disinserire il contatto ed estrarre la chiavedal blocchetto d'avviamento.
Il telecomando funziona di nuovo.Se l'anomalia di funzionamento persiste, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
Non gettare mai le pile dei telecomandinell'ambiente poiché contengono metalli nocivi. Riconsegnarle alla rete PEUGEOT o
presso qualsiasi altro punto di raccoltaautorizzato.
Se si guida con le por te bloccate, l'accesso ai soccorsi in caso diemergenza potrebbe risultare più
difficoltoso.Per ragioni di sicurezza (bambini a bordo), togliere la chiave dell'antifurtouscendo dal veicolo, anche per breve tempo. Non apportare alcuna modifica alsistema di antiavviamento elettronico.
Per sostituire la pila, togliere la vite ed aprire
il telecomando premendo con una monetaall'altezza dell'anello.
Pila CR 2016/3 Volt.
Se il telecomando non funziona dopo aver
sostituito la pila, effettuare una procedura di
reinizializzazione.
Il telecomando ad alta frequenza è un sistema sensibile; evitare di manipolarlonelle tasche, altrimenti si rischia disbloccare il veicolo senza volerlo. Evitare di manipolare i pulsanti deltelecomando quando si è fuori dalla
portata del veicolo. Si rischia di renderlo inoperante e di dover effettuare unanuova reinizializzazione. L'
antiavviamento elettronico blocca il sistema di controllo del motore subito dopo l'interruzione
del contatto impedendo che il veicolo vengaavviato da una persona che non ne possiedela chiave.
La chiave contiene un chip elettronico dotato
di uno specifico codice. All'inserimento del
contatto, il codice deve essere riconosciuto per poter avviare il veicolo.
In caso di malfunzionamento, il veicolo non può
essere avviato.
Rivolgersi alla rete PEUGEOT o ad unriparatore qualificato.
Page 30 of 140

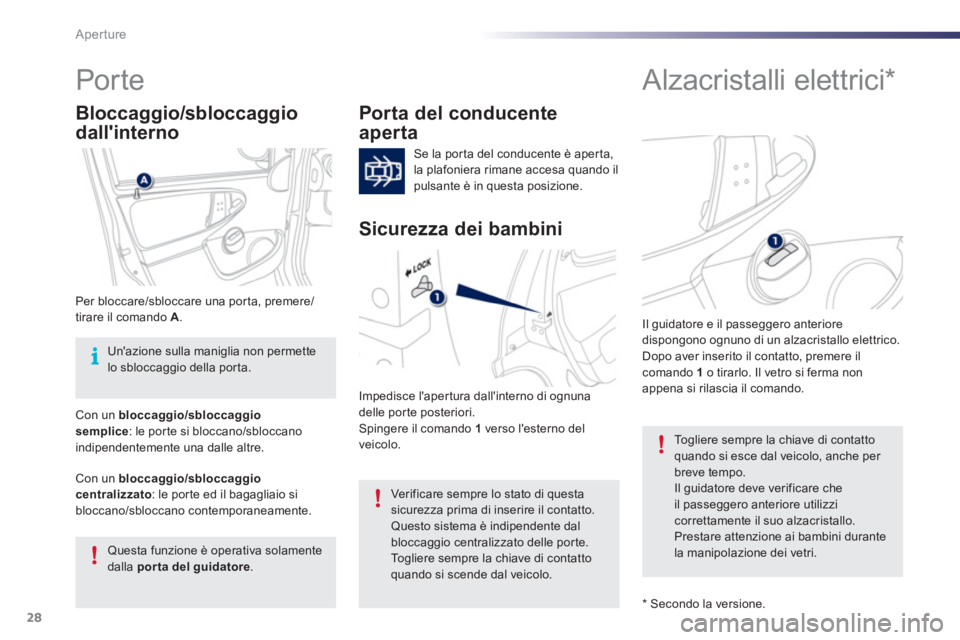

28Aperture
Alzacristalli elettrici *
Por te
Porta del conducente
aperta
Se la por ta del conducente è aperta,
la
plafoniera rimane accesa quando ilpulsante è in questa posizione.
Per bloccare/sbloccare una por ta, premere/
t
irare il comando A.
Con un bloccaggio/sbloccaggio
semplice: le por te si bloccano/sbloccano
indipendentemente una dalle altre.
Impedisce l'apertura dall'interno di ognuna delle porte posteriori.
Spingere il comando 1 verso l'esterno del
veicolo.Togliere sempre la chiave di contatto quando si esce dal veicolo, anche per breve tempo. Il guidatore deve verificare cheil passeggero anteriore utilizzicorrettamente il suo alzacristallo.Prestare attenzione ai bambini durantela manipolazione dei vetri.
Un'azione sulla maniglia non permette lo sbloccaggio della por ta.
Ver ificare sempre lo stato di questasicurezza prima di inserire il contatto. Questo sistema è indipendente dal
bloccaggio centralizzato delle porte.
Togliere sempre la chiave di contattoquando si scende dal veicolo.
Bloccaggio/sbloccaggio
dall'interno
Questa funzione è operativa solamente dalla porta del guidatore .
Il guidatore e il passeggero anteriore
dispongono ognuno di un alzacristallo elettrico.
Dopo aver inserito il contatto, premere ilcomando 1 o tirarlo. Il vetro si ferma non
appena si rilascia il comando.
*
Secondo la versione.
Sicurezza dei bambini
Con un bloccaggio/sbloccaggiocentralizzato: le por te ed il bagagliaio si
bloccano/sbloccano contemporaneamente.

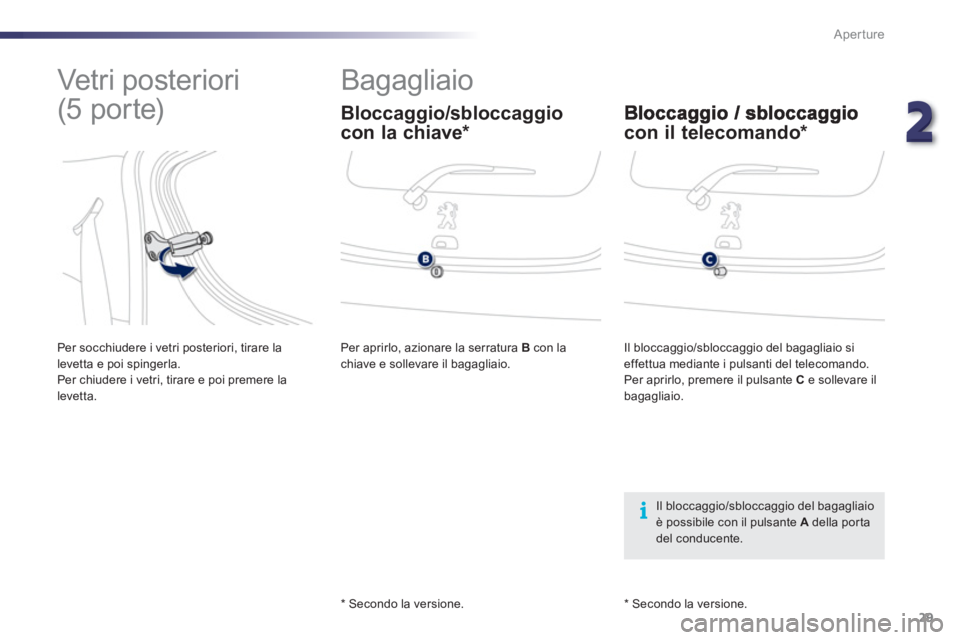

Page 31 of 140
22
29 Aperture
Bagagliaio
con il telecomando *
Vetri posteriori
(5 por te)
*
Secondo la versione.
Il blocca
ggio/sbloccaggio del bagagliaio si effettua mediante i pulsanti del telecomando.
Per aprirlo, premere il pulsante Ce sollevare il
bagagliaio.
Bloccaggio/sbloccaggio
con la chiave *
Per socchiudere i vetri posteriori, tirare la
levetta e poi spingerla.
Per chiudere i vetri, tirare e poi premere la
l
evetta.
Il bloccaggio/sbloccaggio del bagagliaio è possibile con il pulsante A della porta del conducente.
*
Secondo la versione. Per aprirlo, azionare la serratura B
con lachiave e sollevare il bagagliaio.

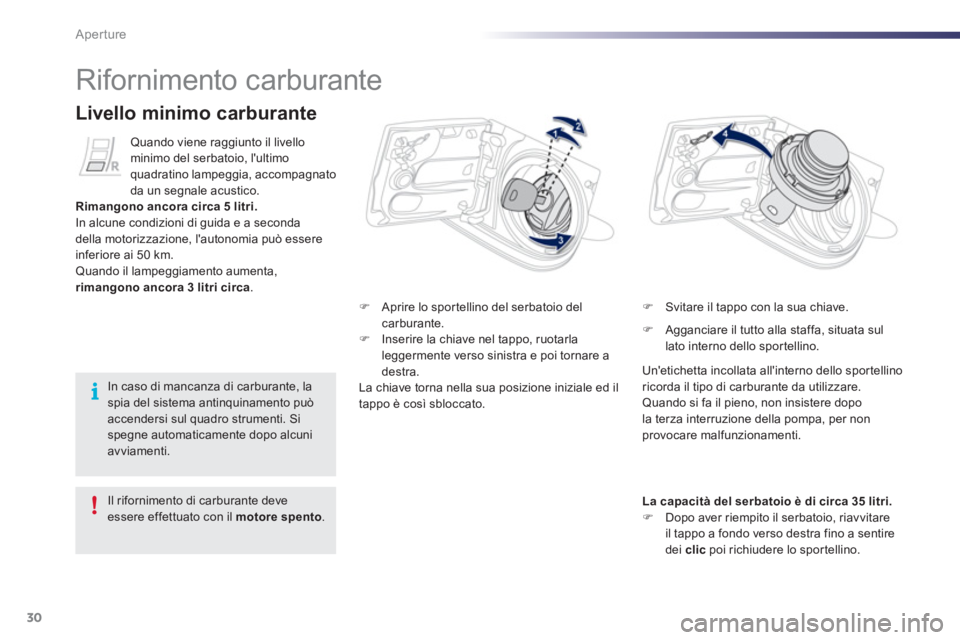

Page 32 of 140
30Aperture
Rifornimento carburante
)
Aprire lo spor tellino del serbatoio delcarburante. )
Inserire la chiave nel tappo, ruotarla leggermente verso sinistra e poi tornare adestra.
La chiave torna nella sua posizione iniziale ed il
tappo è così sbloccato.
Livello minimo carburante
Quando viene raggiunto il livello
minimo del serbatoio, l'ultimo
quadratino lampeggia, accompagnato
da un segnale acustico.Rimangono ancora circa 5 litri.In alcune condizioni di guida e a seconda
della motorizzazione, l'autonomia può essere
in
feriore ai 50 km. Quando il lampeggiamento aumenta, rimangono ancora 3 litri circa.
)Svitare il tappo con la sua chiave.
)Agganciare il tutto alla staffa, situata sul
lato interno dello spor tellino.
Un'etichetta incollata all'interno dello s
portellino
ricorda il tipo di carburante da utilizzare.
Quando si fa il pieno, non insistere dopo
la terza interruzione della pompa, per non
provocare malfunzionamenti.
La capacità del serbatoio è di circa 35 litri. )Dopo aver riempito il serbatoio, riavvitare
il tappo a fondo verso destra fino a sentire dei clic poi richiudere lo spor tellino.
Il rifornimento di carburante deve essere effettuato con il motore spento.
In caso di mancanza di carburante, la spia del sistema antinquinamento può accendersi sul quadro strumenti. Si
spegne automaticamente dopo alcuni avviamenti.
