2012 PEUGEOT 107 Manuale duso (in Italian)

9
71 Informazioni pratiche

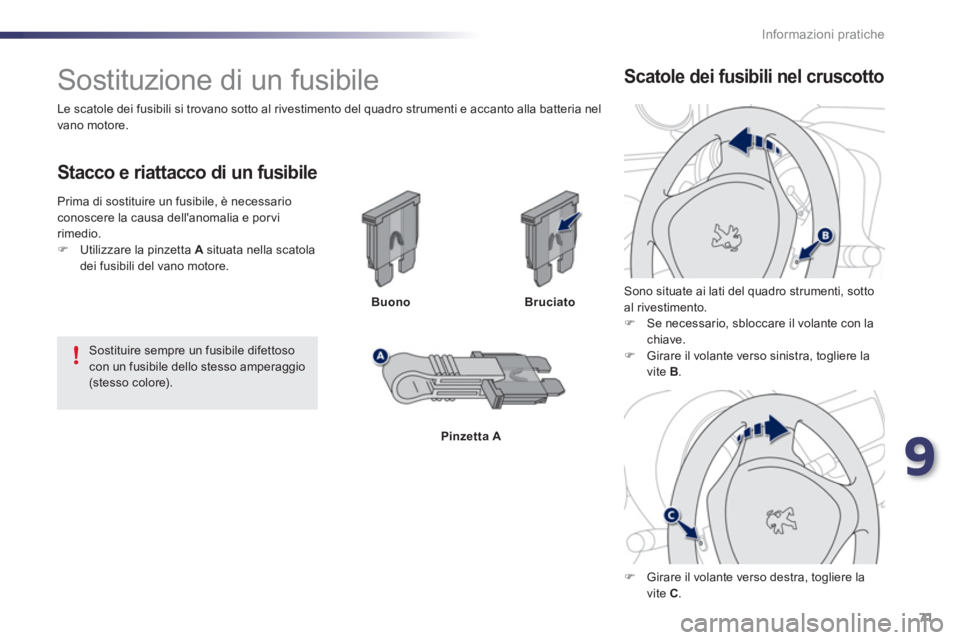

Sostituzione di un fusibile




Buono


Stacco e riattacco di un fusibile
Bruciato
Pinzetta A
Sono situate ai lati del quadro strumenti, sotto al rivestimento.)
Se necessario, sbloccare il volante con lachiave. )
Girare il volante verso sinistra, togliere la
vite B.
) Girare il volante verso destra, togliere la
vite C.
Sostituire sempre un fusibile difettoso con un fusibile dello stesso amperaggio (stesso colore).

Scatole dei fusibili nel cruscotto


Le scatole dei fusibili si trovano sotto al rivestimento del quadro strumenti e accanto alla batteria nel
vano motore.

Prima di sostituire un fusibile
, è necessarioconoscere la causa dell'anomalia e por vi
rimedio. )Utilizzare la pinzetta A situata nella scatola dei fusibili del vano motore.

72Informazioni pratiche

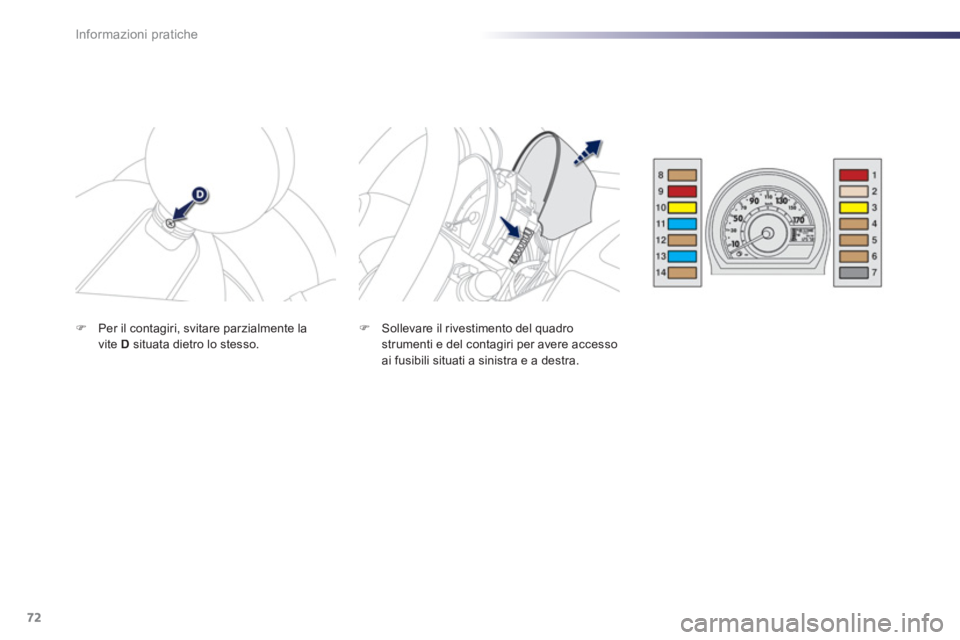

) Sollevare il rivestimento del quadrostrumenti e del contagiri per avere accessoai fusibili situati a sinistra e a destra.
)Per il contagiri, svitare parzialmente la
vite D situata dietro lo stesso.

9
73 Informazioni pratiche
* Fusibili situati dietro al quadro strumenti. Per sostituirli, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
Fusibile
N°Amperaggio(A)Funzioni
110Luci di stop - ABS - Cambio 2 Tronic
225Bloccaggio/sbloccaggio centralizzato - Telecomando
320Sbrinamento lunotto posteriore
47, 5Fanali posteriori - Luci della targa - Quadro strumenti - Display - Regolazioni dei fari - Fari diurni a LED- Luci diposizione
57,5Presa diagnosi
67, 5Cambio 2 Tronic - Fendinebbia posteriore - ESP - Fari diurni a LED - Quadro strumenti - Contagiri
7-Inutilizzato
87,5
ABS/ESP - Ser vosterzo - Gruppo elettroventola
910Fanalino di retromarcia - Bloccaggio/sbloccaggio centralizzato - Alzacristalli elettrici - Sbrinamento lunotto posteriore - Tachimetro - Climatizzatore - Riscaldamento - Contagiri - Telecomando
1020Te rgi/cristallo anteriore e posteriore
1115
Autoradio - Presa 12 V (120 W max)
127, 5
Sbrinamento lunotto posteriore - ABS - Gruppo elettroventola - Tergi/lavacristallo anteriore e posteriore -
Servosterzo - Bloccaggio/sbloccaggio centralizzato - Climatizzatore - Riscaldamento - Alzacristalli elettrici -Tachimetro - Contagiri - Telecomando - Fanalino di retromarcia
1315
Airbag - Sistema d'iniezione carburante - Cambio 2 Tronic - Quadro strumenti - Contagiri - Fari diurni a LED
147, 5Climatizzazione - Riscaldamento
15 *40
Autoradio - Presa 12 Volt - Tergi/lavacristallo anteriore e posteriore - Servosterzo - ABS/ESP - Gruppoelettroventola
16 * 30 Alzacristalli
17 *40Climatizzazione - Riscaldamento

i
74Informazioni pratiche

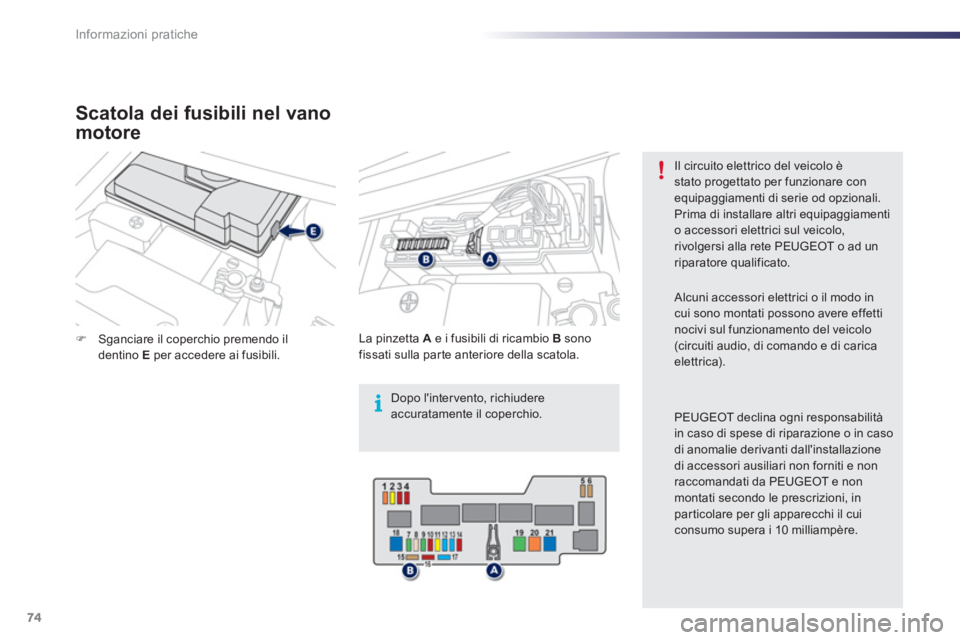

)Sganciare il coperchio premendo il dentino Eper accedere ai fusibili.

La pinzetta
Ae i fusibili di ricambio B
sono
fissati sulla par te anteriore della scatola.
Il circuito elettrico del veicolo è stato progettato per funzionare con equipaggiamenti di serie od opzionali. Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
Alcuni accessori elettrici o il modo in cui sono montati possono avere effetti nocivi sul funzionamento del veicolo(circuiti audio, di comando e di caricaelettrica).
PEUGEOT declina ogni responsabilità
in caso di spese di riparazione o in casodi anomalie derivanti dall'installazionedi accessori ausiliari non forniti e non raccomandati da PEUGEOT e non montati secondo le prescrizioni, in particolare per gli apparecchi il cuiconsumo supera i 10 milliampère.
Scatola dei fusibili nel vano
motore
Dopo l'intervento, richiudereaccuratamente il coperchio.

9
75 Informazioni pratiche

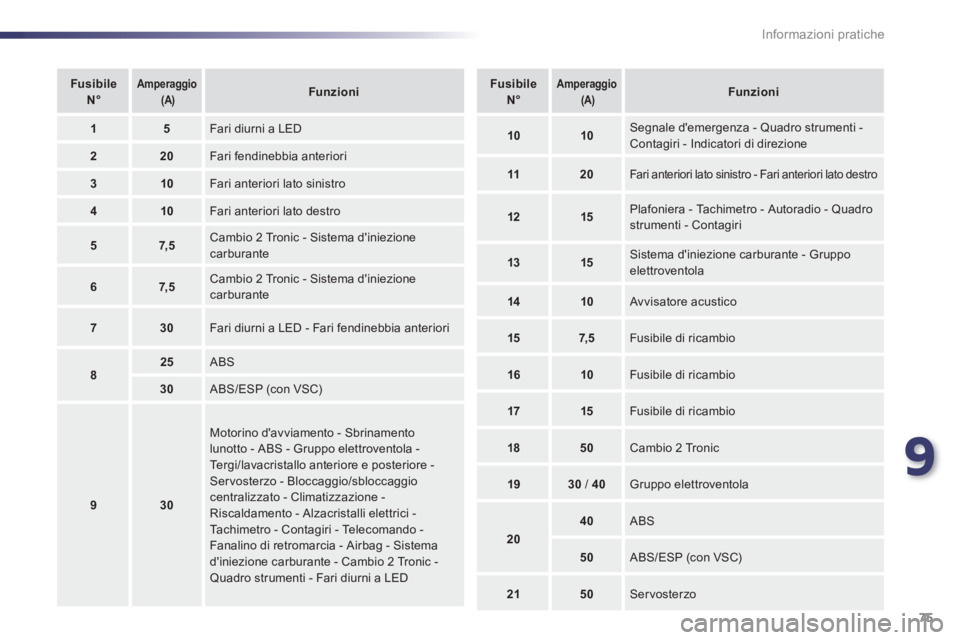

Fusibile N°Amperaggio (A)
Funzioni
15
Fari diurni a LED
220
Fari fendinebbia anteriori
310
Fari anteriori lato sinistro
410 Fari anteriori lato destro
57, 5 Cambio 2 Tronic - Sistema d'iniezione carburante
67,5 Cambio 2 Tronic - Sistema d'iniezione carburante
730
Fari diurni a LED - Fari fendinebbia anteriori
825
ABS
30
ABS/ESP (con VSC)
930

Motorino d'avviamento - Sbrinamentolunotto - ABS - Gruppo elettroventola - Te rgi/lavacristallo anteriore e posteriore - Servosterzo - Bloccaggio/sbloccaggiocentralizzato - Climatizzazione - Riscaldamento - Alzacristalli elettrici -Tachimetro - Contagiri - Telecomando - Fanalino di retromarcia - Airbag - Sistema d'iniezione carburante - Cambio 2 Tronic - Quadro strumenti - Fari diurni a LED
FusibileN°Amperaggio (A)
Funzioni
1010
Segnale d'emergenza - Quadro strumenti - Contagiri - Indicatori di direzione
1120 Fari anteriori lato sinistro - Fari anteriori lato destro
1215
Plafoniera - Tachimetro - Autoradio - Quadro strumenti - Contagiri
1315 Sistema d'iniezione carburante - Gruppoelettroventola
1410 Avvisatore acustico
157,5 Fusibile di ricambio
1610
Fusibile di ricambio
1715
Fusibile di ricambio
1850 Cambio 2 Tronic
1930
/ 40/
Gruppo elettroventola
20
40 ABS
50 ABS/ESP (con VSC)
2150 Servosterzo

76Informazioni pratiche

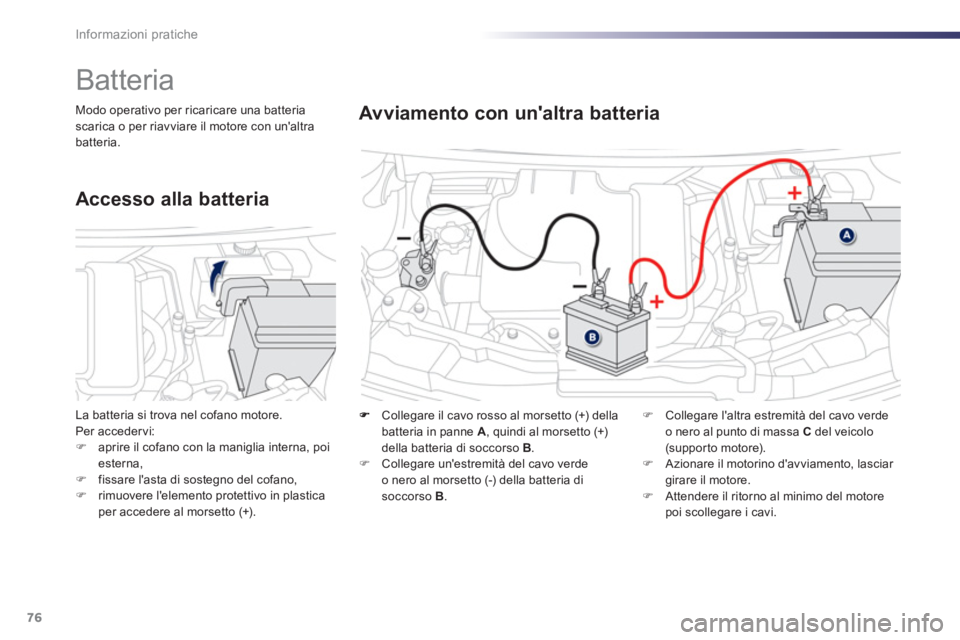

Collegare il cavo rosso al morsetto (+) della
batteria in panne
A , quindi al morsetto (+) della batteria di soccorso B.)
Collegare un'estremità del cavo verde o nero al morsetto (-) della batteria disoccorso B
.
Avviamento con un'altra batteria
)Collegare l'altra estremità del cavo verde
o nero al punto di massa
C del veicolo (supporto motore).)Azionare il motorino d'avviamento, lasciar girare il motore. )Attendere il ritorno al minimo del motorepoi scollegare i cavi.






Batteria
Modo operativo per ricaricare una batteriascarica o per riavviare il motore con un'altrabatteria.
L
a batteria si trova nel cofano motore.Per accedervi:)aprire il cofano con la maniglia interna, poi
esterna,
)fissare l'asta di sostegno del cofano,)rimuovere l'elemento protettivo in plasticaper accedere al morsetto (+).
Accesso alla batteria

9
77 Informazioni pratiche

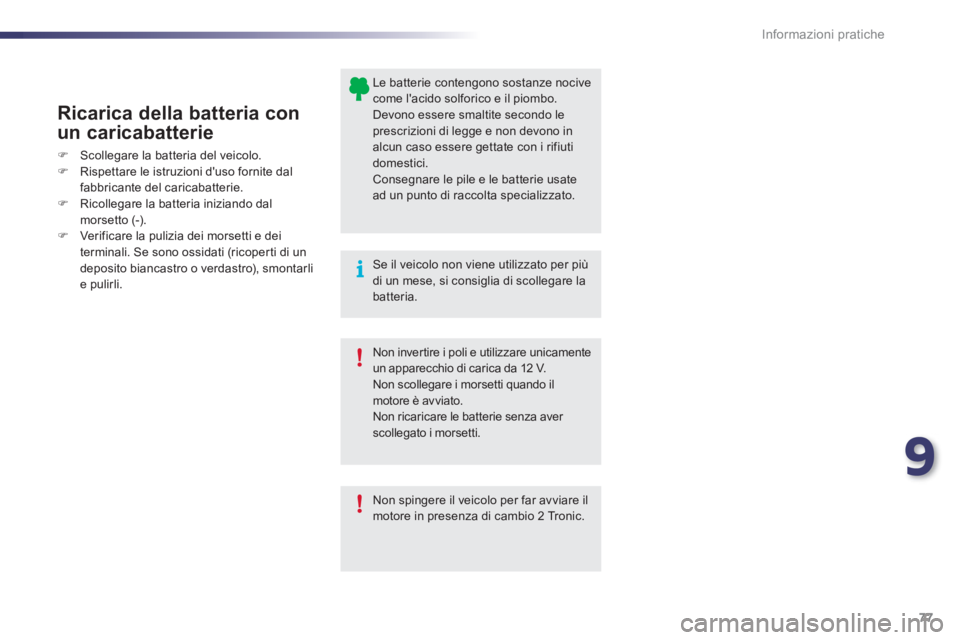

Ricarica della batteria con
un caricabatterie
)Scollegare la batteria del veicolo.
)Rispettare le istruzioni d'uso fornite dalfabbricante del caricabatterie. )Ricollegare la batteria iniziando dalmorsetto (-).)Verificare la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoper ti di un
deposito biancastro o verdastro), smontarli e pulirli.

Le batterie contengono sostanze nocive come l'acido solforico e il piombo. Devono essere smaltite secondo le prescrizioni di legge e non devono in alcun caso essere gettate con i rifiutidomestici. Consegnare le pile e le batterie usatead un punto di raccolta specializzato.
Non spingere il veicolo per far avviare ilmotore in presenza di cambio 2 Tronic.

Se il veicolo non viene utilizzato per piùdi un mese, si consiglia di scollegare labatteria.


Non inver tire i poli e utilizzare unicamente un apparecchio di carica da 12 V.
Non scollegare i morsetti quando ilmotore è avviato.
Non ricaricare le batterie senza aver scollegato i morsetti.

78Informazioni pratiche

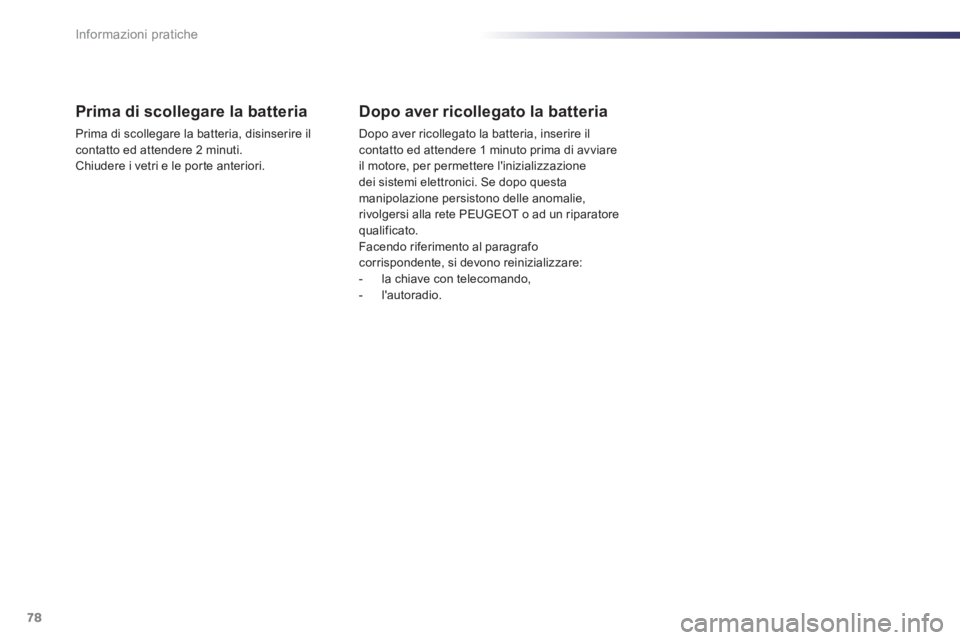

Prima di scollegare la batteria
Prima di scollegare la batteria, disinserire ilcontatto ed attendere 2 minuti.
Chiudere i vetri e le porte anteriori.


Dopo aver ricollegato la batteria

Dopo aver ricollegato la batteria, inserire il contatto ed attendere 1 minuto prima di avviare
il motore, per permettere l'inizializzazione
dei sistemi elettronici. Se dopo questa
manipolazione persistono delle anomalie, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
Facendo riferimento al paragrafocorrispondente, si devono reinizializzare:


- la chiave con telecomando,

- l'autoradio.
