2012 Lancia Ypsilon Betriebsanleitung (in German)

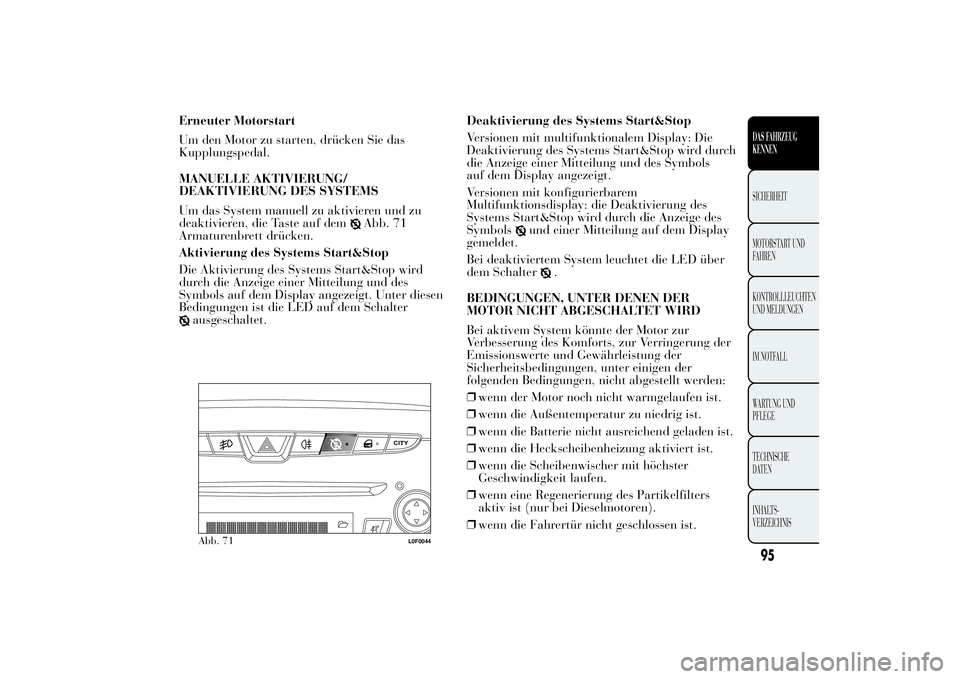

Erneuter Motorstart
Um den Motor zu starten, drücken Sie das
Kupplungspedal.
MANUELLE AKTIVIERUNG/
DEAKTIVIERUNG DES SYSTEMS
Um das System manuell zu aktivieren und zu
deaktivieren, die Taste auf dem
Abb. 71
Armaturenbrett drücken.
Aktivierung des Systems Start&Stop
Die Aktivierung des Systems Start&Stop wird
durch die Anzeige einer Mitteilung und des
Symbols auf dem Display angezeigt. Unter diesen
Bedingungen ist die LED auf dem Schalter
ausgeschaltet.Deaktivierung des Systems Start&Stop
Versionen mit multifunktionalem Display: Die
Deaktivierung des Systems Start&Stop wird durch
die Anzeige einer Mitteilung und des Symbols
auf dem Display angezeigt.
Versionen mit konfigurierbarem
Multifunktionsdisplay: die Deaktivierung des
Systems Start&Stop wird durch die Anzeige des
Symbols
und einer Mitteilung auf dem Display
gemeldet.
Bei deaktiviertem System leuchtet die LED über
dem Schalter
.
BEDINGUNGEN, UNTER DENEN DER
MOTOR NICHT ABGESCHALTET WIRD
Bei aktivem System könnte der Motor zur
Verbesserung des Komforts, zur Verringerung der
Emissionswerte und Gewährleistung der
Sicherheitsbedingungen, unter einigen der
folgenden Bedingungen, nicht abgestellt werden:
❒wenn der Motor noch nicht warmgelaufen ist.
❒wenn die Außentemperatur zu niedrig ist.
❒wenn die Batterie nicht ausreichend geladen ist.
❒wenn die Heckscheibenheizung aktiviert ist.
❒wenn die Scheibenwischer mit höchster
Geschwindigkeit laufen.
❒wenn eine Regenerierung des Partikelfilters
aktiv ist (nur bei Dieselmotoren).
❒wenn die Fahrertür nicht geschlossen ist.
Abb. 71
L0F0044
95DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

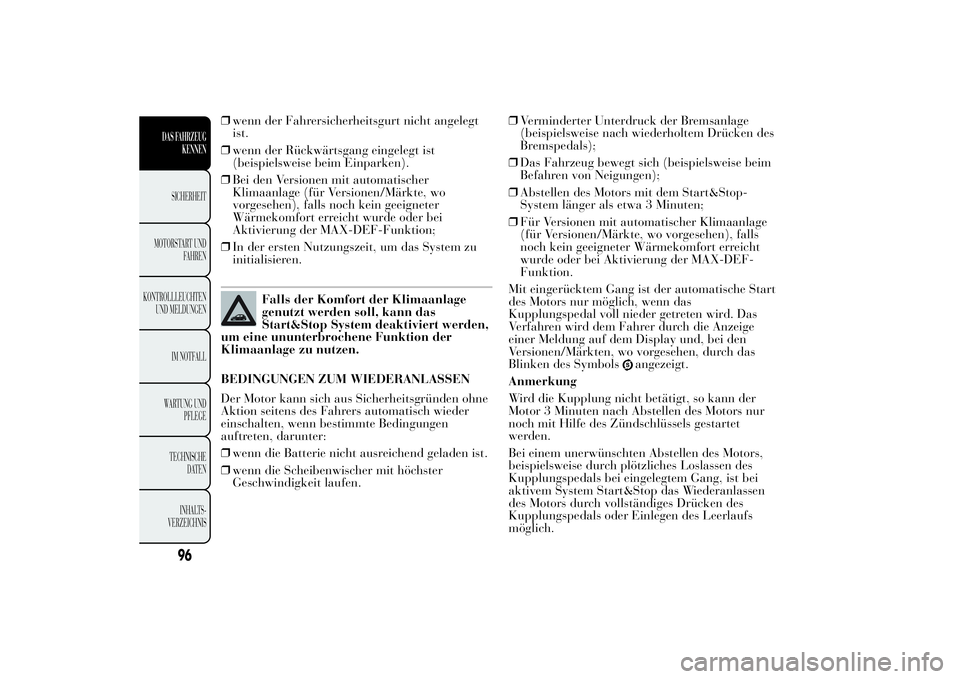

❒wenn der Fahrersicherheitsgurt nicht angelegt
ist.
❒wenn der Rückwärtsgang eingelegt ist
(beispielsweise beim Einparken).
❒Bei den Versionen mit automatischer
Klimaanlage (für Versionen/Märkte, wo
vorgesehen), falls noch kein geeigneter
Wärmekomfort erreicht wurde oder bei
Aktivierung der MAX-DEF-Funktion;
❒In der ersten Nutzungszeit, um das System zu
initialisieren.
Falls der Komfort der Klimaanlage
genutzt werden soll, kann das
Start&Stop System deaktiviert werden,
um eine ununterbrochene Funktion der
Klimaanlage zu nutzen.
BEDINGUNGEN ZUM WIEDERANLASSEN
Der Motor kann sich aus Sicherheitsgründen ohne
Aktion seitens des Fahrers automatisch wieder
einschalten, wenn bestimmte Bedingungen
auftreten, darunter:
❒wenn die Batterie nicht ausreichend geladen ist.
❒wenn die Scheibenwischer mit höchster
Geschwindigkeit laufen.❒Verminderter Unterdruck der Bremsanlage
(beispielsweise nach wiederholtem Drücken des
Bremspedals);
❒Das Fahrzeug bewegt sich (beispielsweise beim
Befahren von Neigungen);
❒Abstellen des Motors mit dem Start&Stop-
System länger als etwa 3 Minuten;
❒Für Versionen mit automatischer Klimaanlage
(für Versionen/Märkte, wo vorgesehen), falls
noch kein geeigneter Wärmekomfort erreicht
wurde oder bei Aktivierung der MAX-DEF-
Funktion.
Mit eingerücktem Gang ist der automatische Start
des Motors nur möglich, wenn das
Kupplungspedal voll nieder getreten wird. Das
Verfahren wird dem Fahrer durch die Anzeige
einer Meldung auf dem Display und, bei den
Versionen/Märkten, wo vorgesehen, durch das
Blinken des Symbols
angezeigt.
Anmerkung
Wird die Kupplung nicht betätigt, so kann der
Motor 3 Minuten nach Abstellen des Motors nur
noch mit Hilfe des Zündschlüssels gestartet
werden.
Bei einem unerwünschten Abstellen des Motors,
beispielsweise durch plötzliches Loslassen des
Kupplungspedals bei eingelegtem Gang, ist bei
aktivem System Start&Stop das Wiederanlassen
des Motors durch vollständiges Drücken des
Kupplungspedals oder Einlegen des Leerlaufs
möglich.
96
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

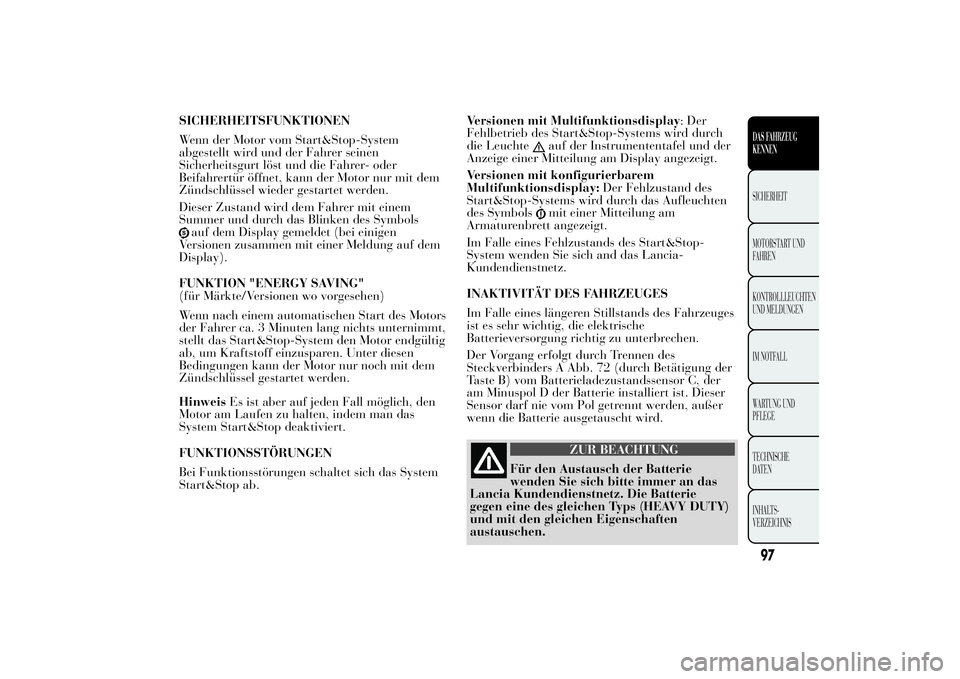

SICHERHEITSFUNKTIONEN
Wenn der Motor vom Start&Stop-System
abgestellt wird und der Fahrer seinen
Sicherheitsgurt löst und die Fahrer- oder
Beifahrertür öffnet, kann der Motor nur mit dem
Zündschlüssel wieder gestartet werden.
Dieser Zustand wird dem Fahrer mit einem
Summer und durch das Blinken des Symbols
auf dem Display gemeldet (bei einigen
Versionen zusammen mit einer Meldung auf dem
Display).
FUNKTION "ENERGY SAVING"
(für Märkte/Versionen wo vorgesehen)
Wenn nach einem automatischen Start des Motors
der Fahrer ca. 3 Minuten lang nichts unternimmt,
stellt das Start&Stop-System den Motor endgültig
ab, um Kraftstoff einzusparen. Unter diesen
Bedingungen kann der Motor nur noch mit dem
Zündschlüssel gestartet werden.
HinweisEs ist aber auf jeden Fall möglich, den
Motor am Laufen zu halten, indem man das
System Start&Stop deaktiviert.
FUNKTIONSSTÖRUNGEN
Bei Funktionsstörungen schaltet sich das System
Start&Stop ab.Versionen mit Multifunktionsdisplay: Der
Fehlbetrieb des Start&Stop-Systems wird durch
die Leuchte
auf der Instrumententafel und der
Anzeige einer Mitteilung am Display angezeigt.
Versionen mit konfigurierbarem
Multifunktionsdisplay:Der Fehlzustand des
Start&Stop-Systems wird durch das Aufleuchten
des Symbolsmit einer Mitteilung am
Armaturenbrett angezeigt.
Im Falle eines Fehlzustands des Start&Stop-
System wenden Sie sich and das Lancia-
Kundendienstnetz.
INAKTIVITÄT DES FAHRZEUGES
Im Falle eines längeren Stillstands des Fahrzeuges
ist es sehr wichtig, die elektrische
Batterieversorgung richtig zu unterbrechen.
Der Vorgang erfolgt durch Trennen des
Steckverbinders A Abb. 72 (durch Betätigung der
Taste B) vom Batterieladezustandssensor C, der
am Minuspol D der Batterie installiert ist. Dieser
Sensor darf nie vom Pol getrennt werden, außer
wenn die Batterie ausgetauscht wird.
ZUR BEACHTUNG
Für den Austausch der Batterie
wenden Sie sich bitte immer an das
Lancia Kundendienstnetz. Die Batterie
gegen eine des gleichen Typs (HEAVY DUTY)
und mit den gleichen Eigenschaften
austauschen.
97DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

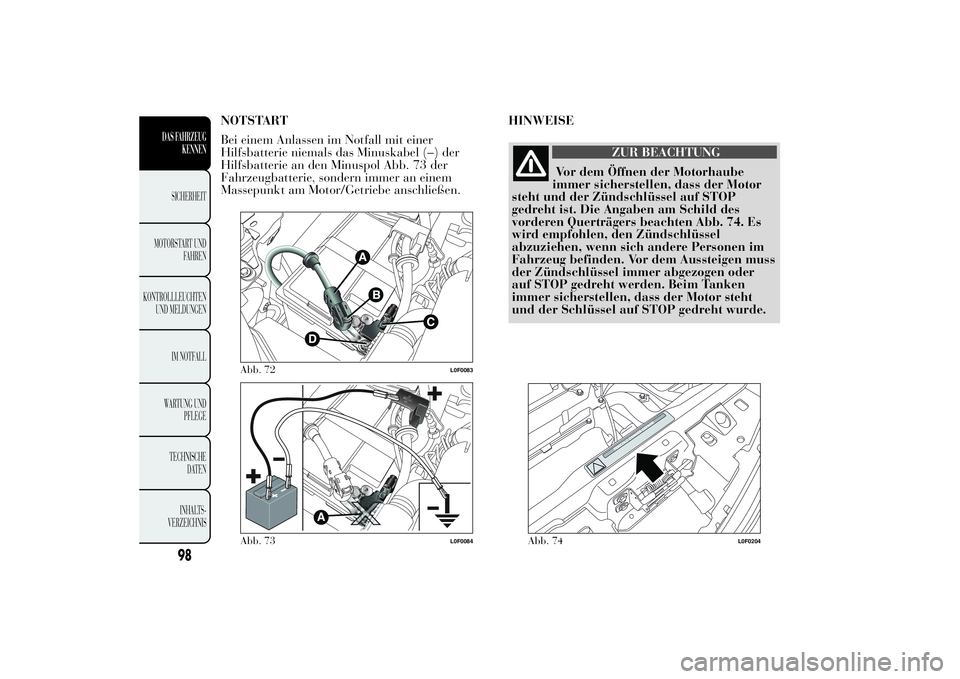

NOTSTART
Bei einem Anlassen im Notfall mit einer
Hilfsbatterie niemals das Minuskabel (–) der
Hilfsbatterie an den Minuspol Abb. 73 der
Fahrzeugbatterie, sondern immer an einem
Massepunkt am Motor/Getriebe anschließen.HINWEISE
ZUR BEACHTUNG
Vor dem Öffnen der Motorhaube
immer sicherstellen, dass der Motor
steht und der Zündschlüssel auf STOP
gedreht ist. Die Angaben am Schild des
vorderen Querträgers beachten Abb. 74. Es
wird empfohlen, den Zündschlüssel
abzuziehen, wenn sich andere Personen im
Fahrzeug befinden. Vor dem Aussteigen muss
der Zündschlüssel immer abgezogen oder
auf STOP gedreht werden. Beim Tanken
immer sicherstellen, dass der Motor steht
und der Schlüssel auf STOP gedreht wurde.
Abb. 72
L0F0083
Abb. 73
L0F0084
Abb. 74
L0F0204
98
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

EOBD-SYSTEMDas EOBD-System (European On Board
Diagnosis) führt eine kontinuierliche Diagnose der
mit den Emissionen verbundenen Bauteile des
Fahrzeugs aus. Es meldet außerdem durch das
Aufleuchten der Kontrollleuchte an der
Instrumententafel zusammen mit der Meldung auf
dem Display für Versionen/Märkte, wo
vorgesehen) den verschlechterten Zustand der
Komponenten (siehe Kapitel "Kontrollleuchten
und Meldungen").
Ziel des EOBD-Systems (European On Board
Diagnosis) ist:
❒Die Wirksamkeit der Anlage zu kontrollieren;
❒einen Anstieg der Abgaswerte anzuzeigen;
❒Zu signalisieren, wenn abgenutzte Bauteile
ersetzt werden müssen.
Das System verfügt außerdem über einen Stecker,
an den entsprechende Geräte angeschlossen
werden können, für das Auslesen der von der
Elektronik gespeicherten Fehlercodes zusammen
mit einer Reihe von speziellen Parametern zur
Diagnose der Motorfunktion.
ZUR BEACHTUNG Nach Behebung des Defektes
muss das Lancia-Kundendienstnetz stets Tests
auf dem Prüfstand und falls notwendig
Probefahrten auf der Straße, auch über längere
Strecken, durchführen.
ELEKTRISCHE SERVOLENKUNG
DUALDRIVESie funktioniert nur bei Schlüssel auf MAR und
laufendem Motor. Die Servolenkung erlaubt,
die Kraftaufwendung am Lenkrad je nach
Fahrbedingungen zu gestalten.
ZUR BEACHTUNG Bei schneller Drehung des
Zündschlüssels kann die vollständige
Funktionstüchtigkeit der Servolenkung erst nach
einigen Sekunden erreicht werden.
EIN-/AUSSCHALTUNG DER FUNKTION CITY
Betätigen Sie zum Ein-/Ausschalten der Funktion
die Taste CITY Abb. 75. Wenn die Funktion
aktiv ist, wird dies durch die Anzeige CITY auf
dem Display angezeigt (bei einigen
Fahrzeugversionen zusammen mit der Meldung
CITY auf dem Display) angezeigt.
Abb. 75
L0F0082
99DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

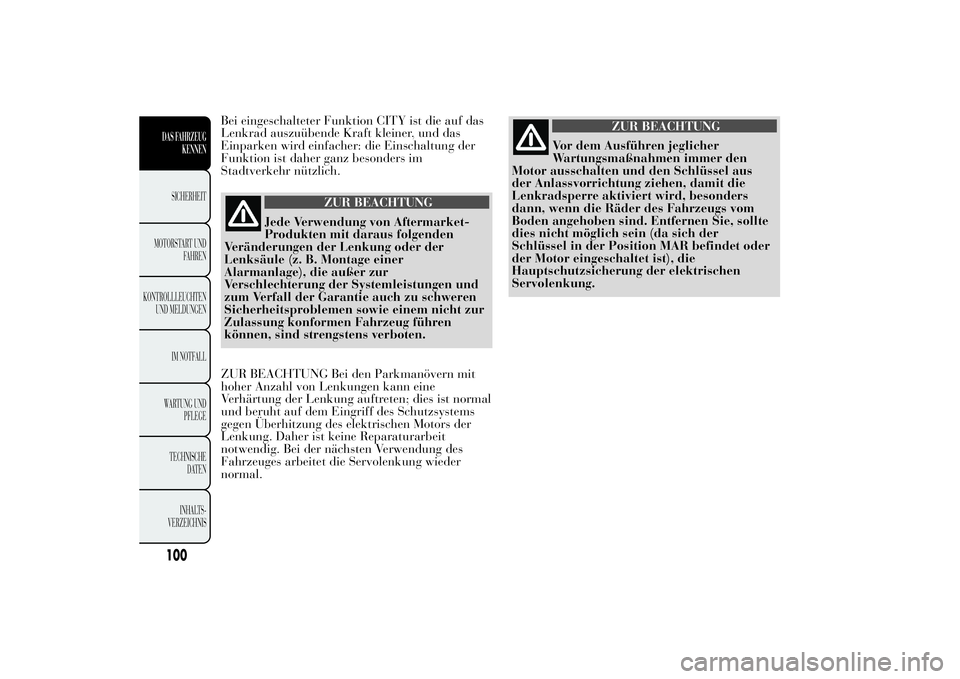

Bei eingeschalteter Funktion CITY ist die auf das
Lenkrad auszuübende Kraft kleiner, und das
Einparken wird einfacher: die Einschaltung der
Funktion ist daher ganz besonders im
Stadtverkehr nützlich.
ZUR BEACHTUNG
Jede Verwendung von Aftermarket-
Produkten mit daraus folgenden
Veränderungen der Lenkung oder der
Lenksäule (z. B. Montage einer
Alarmanlage), die außer zur
Verschlechterung der Systemleistungen und
zum Verfall der Garantie auch zu schweren
Sicherheitsproblemen sowie einem nicht zur
Zulassung konformen Fahrzeug führen
können, sind strengstens verboten.
ZUR BEACHTUNG Bei den Parkmanövern mit
hoher Anzahl von Lenkungen kann eine
Verhärtung der Lenkung auftreten; dies ist normal
und beruht auf dem Eingriff des Schutzsystems
gegen Überhitzung des elektrischen Motors der
Lenkung. Daher ist keine Reparaturarbeit
notwendig. Bei der nächsten Verwendung des
Fahrzeuges arbeitet die Servolenkung wieder
normal.
ZUR BEACHTUNG
Vor dem Ausführen jeglicher
Wartungsmaßnahmen immer den
Motor ausschalten und den Schlüssel aus
der Anlassvorrichtung ziehen, damit die
Lenkradsperre aktiviert wird, besonders
dann, wenn die Räder des Fahrzeugs vom
Boden angehoben sind. Entfernen Sie, sollte
dies nicht möglich sein (da sich der
Schlüssel in der Position MAR befindet oder
der Motor eingeschaltet ist), die
Hauptschutzsicherung der elektrischen
Servolenkung.
100DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

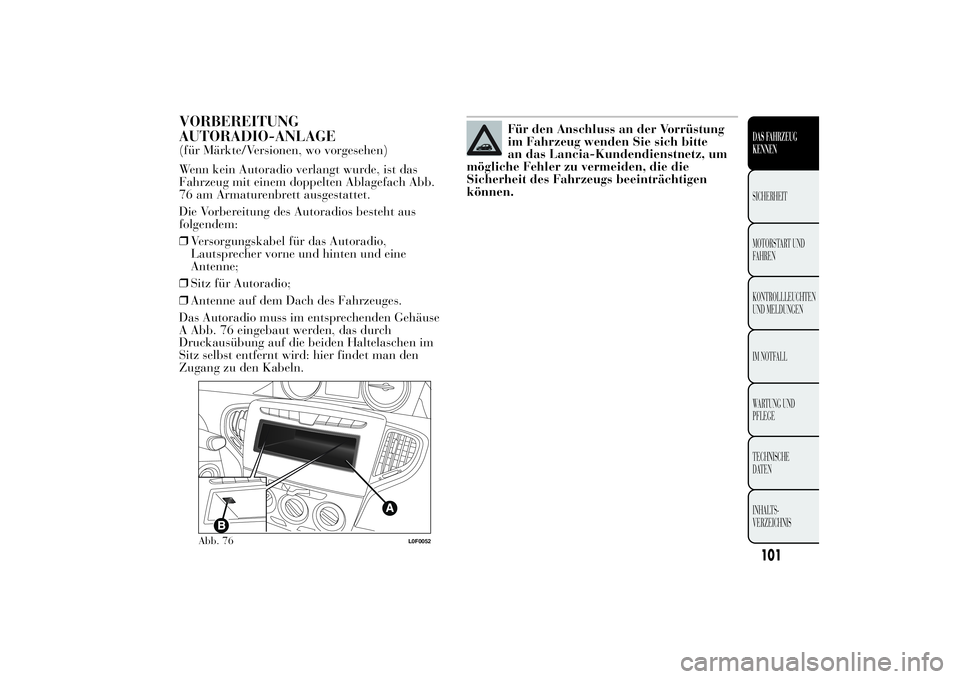

VORBEREITUNG
AUTORADIO-ANLAGE(für Märkte/Versionen, wo vorgesehen)
Wenn kein Autoradio verlangt wurde, ist das
Fahrzeug mit einem doppelten Ablagefach Abb.
76 am Armaturenbrett ausgestattet.
Die Vorbereitung des Autoradios besteht aus
folgendem:
❒Versorgungskabel für das Autoradio,
Lautsprecher vorne und hinten und eine
Antenne;
❒Sitz für Autoradio;
❒Antenne auf dem Dach des Fahrzeuges.
Das Autoradio muss im entsprechenden Gehäuse
A Abb. 76 eingebaut werden, das durch
Druckausübung auf die beiden Haltelaschen im
Sitz selbst entfernt wird: hier findet man den
Zugang zu den Kabeln.
Für den Anschluss an der Vorrüstung
im Fahrzeug wenden Sie sich bitte
an das Lancia-Kundendienstnetz, um
mögliche Fehler zu vermeiden, die die
Sicherheit des Fahrzeugs beeinträchtigen
können.
Abb. 76
L0F0052
101DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

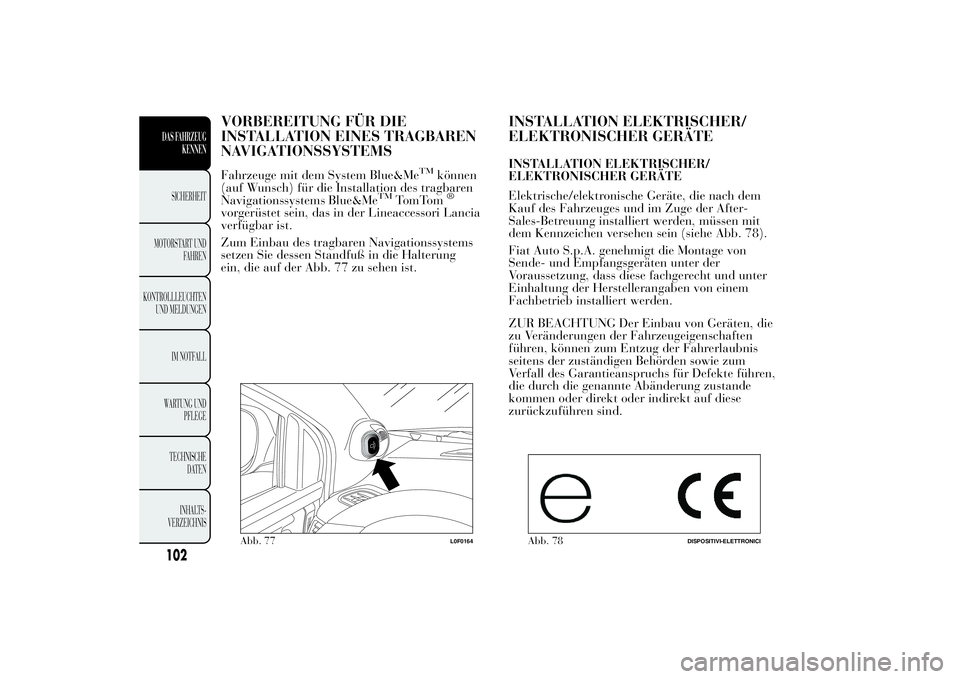

VORBEREITUNG FÜR DIE
INSTALLATION EINES TRAGBAREN
NAVIGATIONSSYSTEMSFahrzeuge mit dem System Blue&Me
TM
können
(auf Wunsch) für die Installation des tragbaren
Navigationssystems Blue&Me
TM
TomTom
®
vorgerüstet sein, das in der Lineaccessori Lancia
verfügbar ist.
Zum Einbau des tragbaren Navigationssystems
setzen Sie dessen Standfuß in die Halterung
ein, die auf der Abb. 77 zu sehen ist.
INSTALLATION ELEKTRISCHER/
ELEKTRONISCHER GERÄTEINSTALLATION ELEKTRISCHER/
ELEKTRONISCHER GERÄTE
Elektrische/elektronische Geräte, die nach dem
Kauf des Fahrzeuges und im Zuge der After-
Sales-Betreuung installiert werden, müssen mit
dem Kennzeichen versehen sein (siehe Abb. 78).
Fiat Auto S.p.A. genehmigt die Montage von
Sende- und Empfangsgeräten unter der
Voraussetzung, dass diese fachgerecht und unter
Einhaltung der Herstellerangaben von einem
Fachbetrieb installiert werden.
ZUR BEACHTUNG Der Einbau von Geräten, die
zu Veränderungen der Fahrzeugeigenschaften
führen, können zum Entzug der Fahrerlaubnis
seitens der zuständigen Behörden sowie zum
Verfall des Garantieanspruchs für Defekte führen,
die durch die genannte Abänderung zustande
kommen oder direkt oder indirekt auf diese
zurückzuführen sind.
Abb. 77
L0F0164
Abb. 78
DISPOSITIVI-ELETTRONICI
102DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
